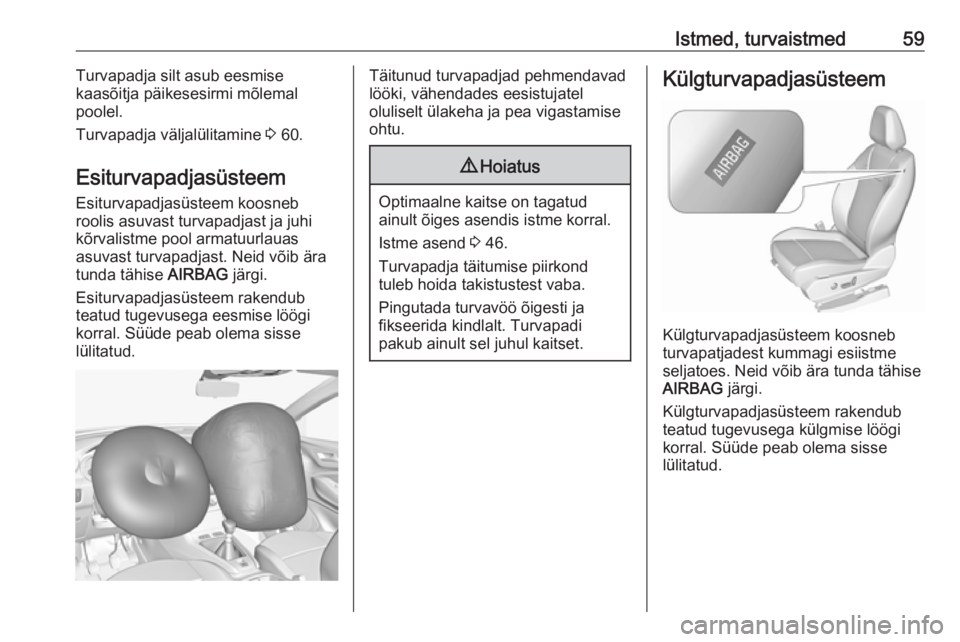

Istmed, turvaistmed59Turvapadja silt asub eesmise
kaasõitja päikesesirmi mõlemal
poolel.
Turvapadja väljalülitamine 3 60.
Esiturvapadjasüsteem
Esiturvapadjasüsteem koosneb
roolis asuvast turvapadjast ja juhi
kõrvalistme pool armatuurlauas
asuvast turvapadjast. Neid võib ära
tunda tähise AIRBAG järgi.
Esiturvapadjasüsteem rakendub
teatud tugevusega eesmise löögi
korral. Süüde peab olema sisse
lülitatud.Täitunud turvapadjad pehmendavad
lööki, vähendades eesistujatel
oluliselt ülakeha ja pea vigastamise
ohtu.9 Hoiatus
Optimaalne kaitse on tagatud
ainult õiges asendis istme korral.
Istme asend 3 46.
Turvapadja täitumise piirkond
tuleb hoida takistustest vaba.
Pingutada turvavöö õigesti ja
fikseerida kindlalt. Turvapadi
pakub ainult sel juhul kaitset.
Külgturvapadjasüsteem
Külgturvapadjasüsteem koosneb
turvapatjadest kummagi esiistme
seljatoes. Neid võib ära tunda tähise
AIRBAG järgi.
Külgturvapadjasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.

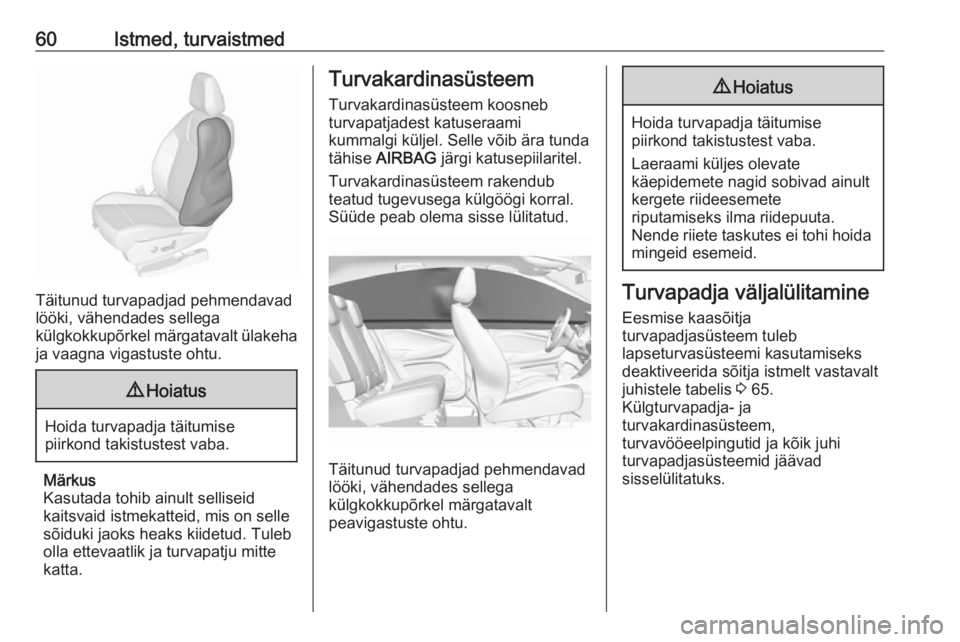

60Istmed, turvaistmed
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt ülakeha ja vaagna vigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Märkus
Kasutada tohib ainult selliseid
kaitsvaid istmekatteid, mis on selle
sõiduki jaoks heaks kiidetud. Tuleb olla ettevaatlik ja turvapatju mitte
katta.
Turvakardinasüsteem
Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. Selle võib ära tunda
tähise AIRBAG järgi katusepiilaritel.
Turvakardinasüsteem rakendub
teatud tugevusega külgöögi korral. Süüde peab olema sisse lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.
Turvapadja väljalülitamine
Eesmise kaasõitja
turvapadjasüsteem tuleb
lapseturvasüsteemi kasutamiseks
deaktiveerida sõitja istmelt vastavalt
juhistele tabelis 3 65.
Külgturvapadja- ja
turvakardinasüsteem,
turvavööeelpingutid ja kõik juhi
turvapadjasüsteemid jäävad
sisselülitatuks.

Istmed, turvaistmed61

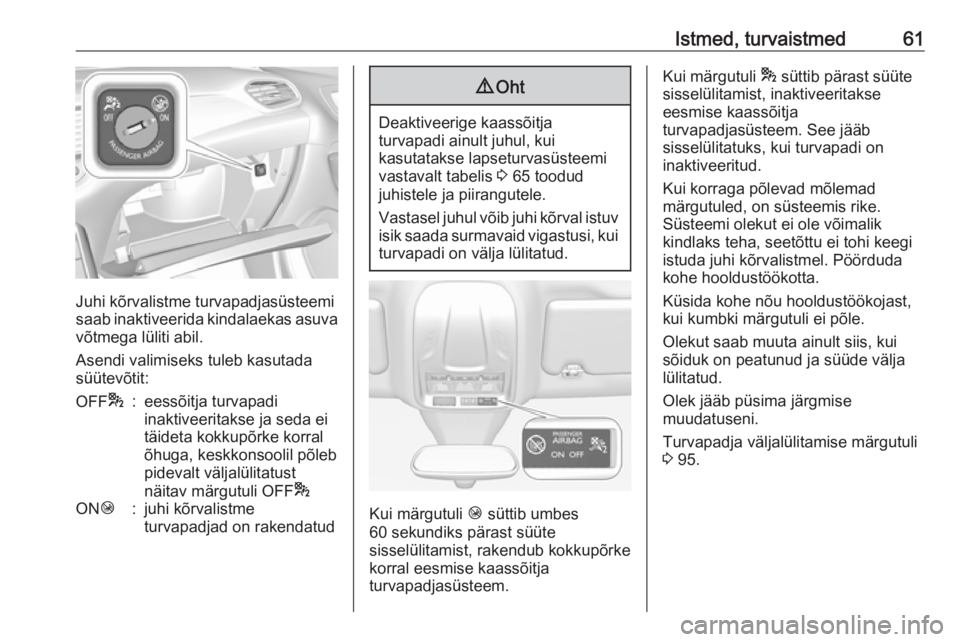

Juhi kõrvalistme turvapadjasüsteemi
saab inaktiveerida kindalaekas asuva
võtmega lüliti abil.
Asendi valimiseks tuleb kasutada
süütevõtit:
OFF *:eessõitja turvapadi
inaktiveeritakse ja seda ei
täideta kokkupõrke korral
õhuga, keskkonsoolil põleb
pidevalt väljalülitatust
näitav märgutuli OFF *ONÓ:juhi kõrvalistme
turvapadjad on rakendatud9 Oht
Deaktiveerige kaassõitja
turvapadi ainult juhul, kui
kasutatakse lapseturvasüsteemi
vastavalt tabelis 3 65 toodud
juhistele ja piirangutele.
Vastasel juhul võib juhi kõrval istuv
isik saada surmavaid vigastusi, kui turvapadi on välja lülitatud.
Kui märgutuli Ó süttib umbes
60 sekundiks pärast süüte
sisselülitamist, rakendub kokkupõrke
korral eesmise kaassõitja
turvapadjasüsteem.
Kui märgutuli * süttib pärast süüte
sisselülitamist, inaktiveeritakse
eesmise kaassõitja
turvapadjasüsteem. See jääb
sisselülitatuks, kui turvapadi on
inaktiveeritud.
Kui korraga põlevad mõlemad
märgutuled, on süsteemis rike.
Süsteemi olekut ei ole võimalik
kindlaks teha, seetõttu ei tohi keegi istuda juhi kõrvalistmel. Pöörduda
kohe hooldustöökotta.
Küsida kohe nõu hooldustöökojast,
kui kumbki märgutuli ei põle.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli 3 95.

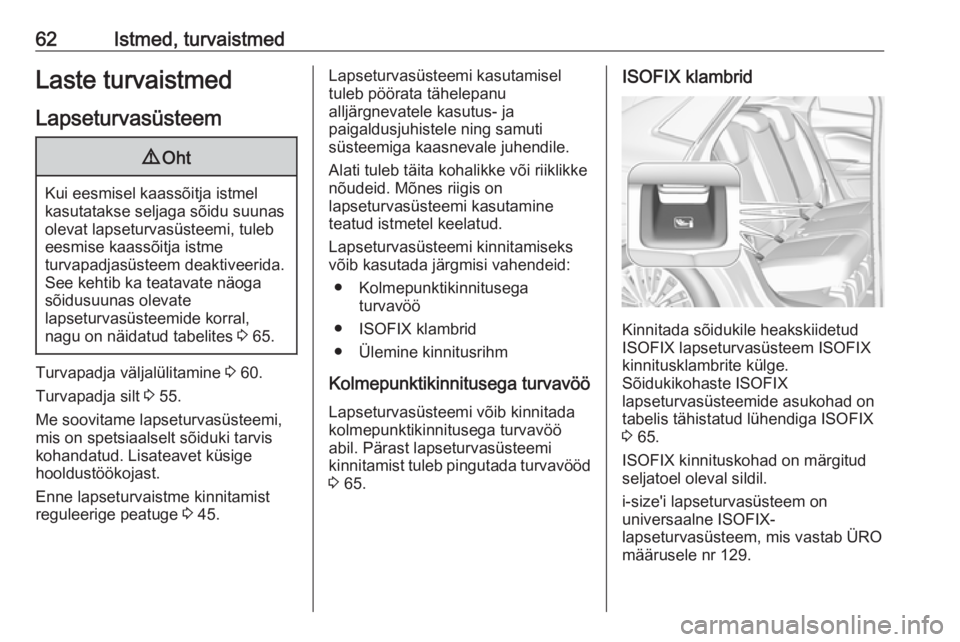

62Istmed, turvaistmedLaste turvaistmed
Lapseturvasüsteem9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 65.
Turvapadja väljalülitamine 3 60.
Turvapadja silt 3 55.
Me soovitame lapseturvasüsteemi, mis on spetsiaalselt sõiduki tarvis
kohandatud. Lisateavet küsige
hooldustöökojast.
Enne lapseturvaistme kinnitamist reguleerige peatuge 3 45.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.
Alati tuleb täita kohalikke või riiklikkenõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.
Lapseturvasüsteemi kinnitamiseks
võib kasutada järgmisi vahendeid:
● Kolmepunktikinnitusega turvavöö
● ISOFIX klambrid
● Ülemine kinnitusrihm
Kolmepunktikinnitusega turvavöö Lapseturvasüsteemi võib kinnitada
kolmepunktikinnitusega turvavöö
abil. Pärast lapseturvasüsteemi
kinnitamist tuleb pingutada turvavööd
3 65.ISOFIX klambrid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga ISOFIX
3 65.
ISOFIX kinnituskohad on märgitud seljatoel oleval sildil.
i-size'i lapseturvasüsteem on
universaalne ISOFIX-
lapseturvasüsteem, mis vastab ÜRO
määrusele nr 129.

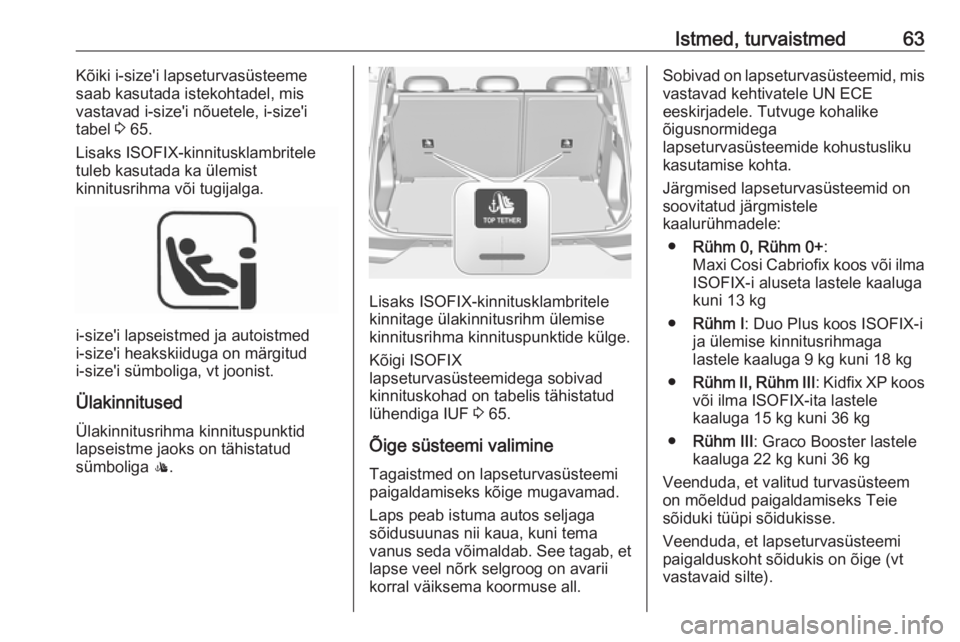

Istmed, turvaistmed63Kõiki i-size'i lapseturvasüsteeme
saab kasutada istekohtadel, mis
vastavad i-size'i nõuetele, i-size'i
tabel 3 65.
Lisaks ISOFIX-kinnitusklambritele tuleb kasutada ka ülemist
kinnitusrihma või tugijalga.
i-size'i lapseistmed ja autoistmed
i-size'i heakskiiduga on märgitud
i-size'i sümboliga, vt joonist.
Ülakinnitused
Ülakinnitusrihma kinnituspunktid
lapseistme jaoks on tähistatud
sümboliga :.
Lisaks ISOFIX-kinnitusklambritele
kinnitage ülakinnitusrihm ülemise
kinnitusrihma kinnituspunktide külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF 3 65.
Õige süsteemi valimine Tagaistmed on lapseturvasüsteemi
paigaldamiseks kõige mugavamad.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on lapseturvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Järgmised lapseturvasüsteemid on soovitatud järgmistele
kaalurühmadele:
● Rühm 0, Rühm 0+ :
Maxi Cosi Cabriofix koos või ilma ISOFIX-i aluseta lastele kaaluga
kuni 13 kg
● Rühm I : Duo Plus koos ISOFIX-i
ja ülemise kinnitusrihmaga
lastele kaaluga 9 kg kuni 18 kg
● Rühm II, Rühm III : Kidfix XP koos
või ilma ISOFIX-ita lastele
kaaluga 15 kg kuni 36 kg
● Rühm III : Graco Booster lastele
kaaluga 22 kg kuni 36 kg
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks Teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).

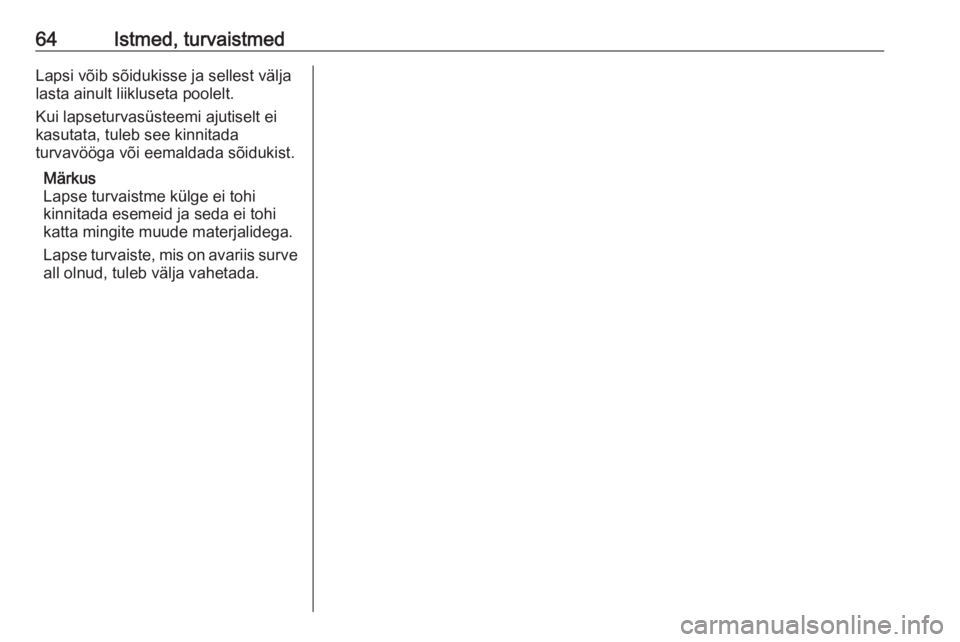

64Istmed, turvaistmedLapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või eemaldada sõidukist.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve all olnud, tuleb välja vahetada.

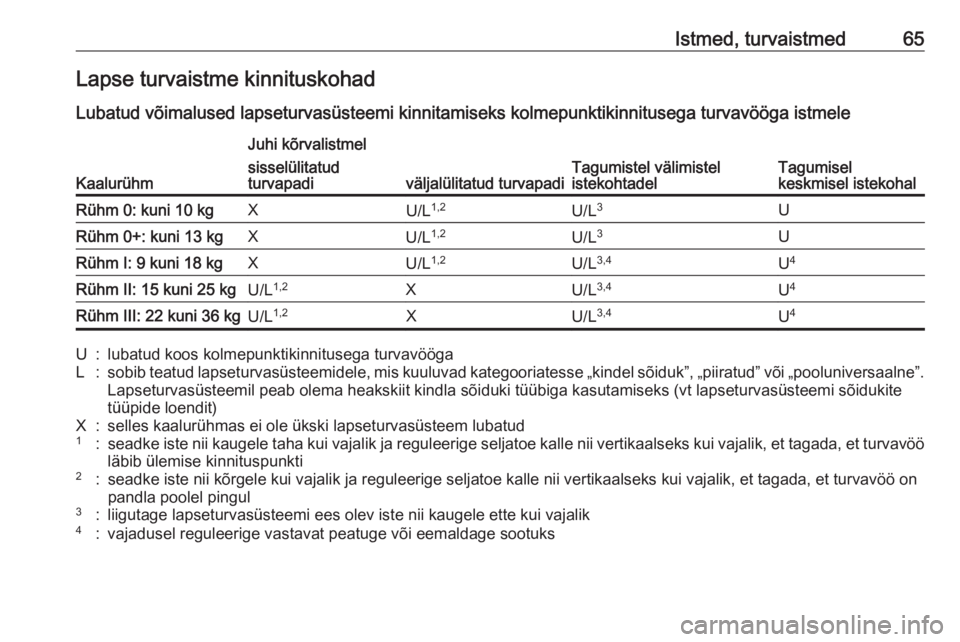

Istmed, turvaistmed65Lapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaalurühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel
keskmisel istekohal
sisselülitatud
turvapadiväljalülitatud turvapadiRühm 0: kuni 10 kgXU/L 1,2U/L 3URühm 0+: kuni 13 kgXU/L1,2U/L3URühm I: 9 kuni 18 kgXU/L 1,2U/L3,4U4Rühm II: 15 kuni 25 kgU/L 1,2XU/L3,4U4Rühm III: 22 kuni 36 kgU/L 1,2XU/L3,4U4U:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

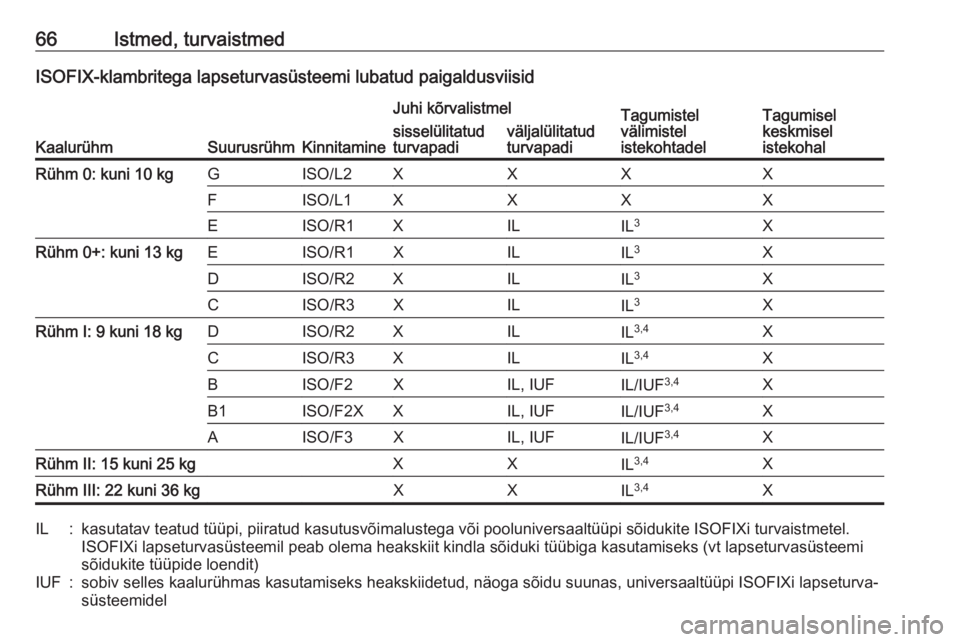

66Istmed, turvaistmedISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisid
KaalurühmSuurusrühmKinnitamine
Juhi kõrvalistmelTagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XRühm 0+: kuni 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL3XRühm I: 9 kuni 18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL, IUFIL/IUF 3,4XB1ISO/F2XXIL, IUFIL/IUF 3,4XAISO/F3XIL, IUFIL/IUF3,4XRühm II: 15 kuni 25 kgXXIL3,4XRühm III: 22 kuni 36 kgXXIL3,4XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidel

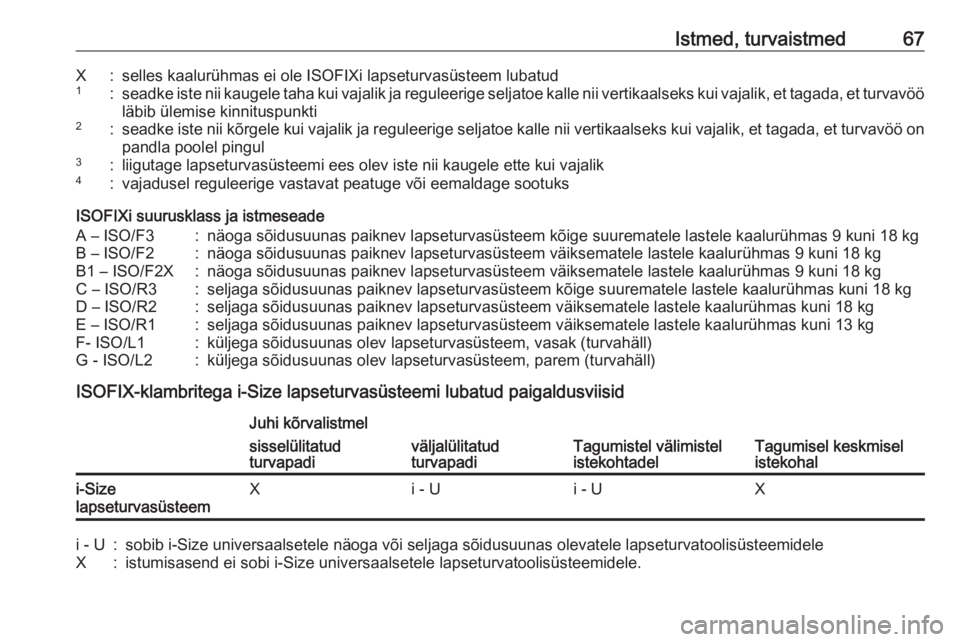

Istmed, turvaistmed67X:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIXi suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXi - Ui - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele.

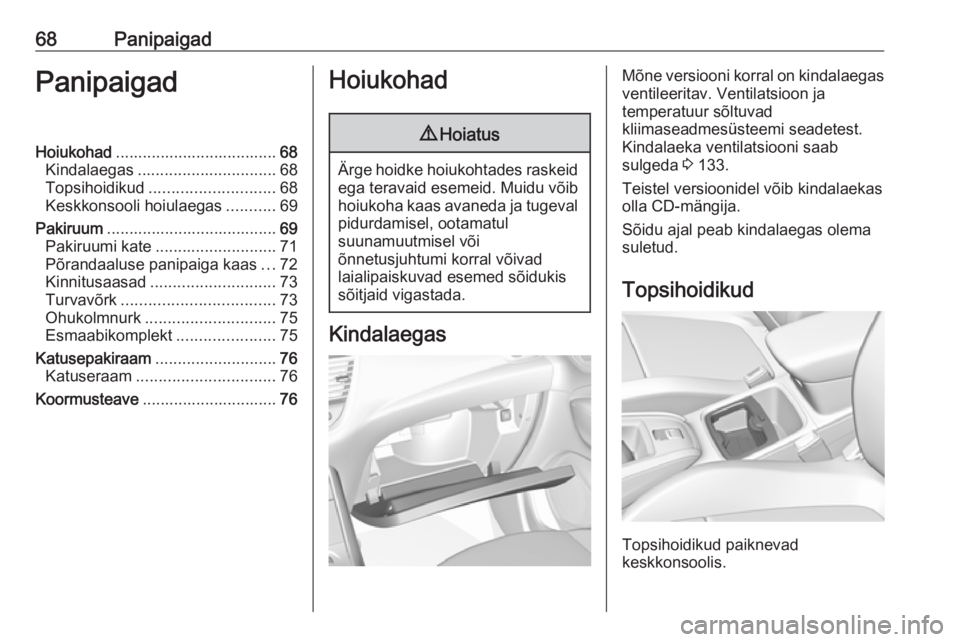

68PanipaigadPanipaigadHoiukohad.................................... 68
Kindalaegas ............................... 68
Topsihoidikud ............................ 68
Keskkonsooli hoiulaegas ...........69
Pakiruum ...................................... 69
Pakiruumi kate ........................... 71
Põrandaaluse panipaiga kaas ...72
Kinnitusaasad ............................ 73
Turvavõrk .................................. 73
Ohukolmnurk ............................. 75
Esmaabikomplekt ......................75
Katusepakiraam ........................... 76
Katuseraam ............................... 76
Koormusteave .............................. 76Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Mõne versiooni korral on kindalaegas
ventileeritav. Ventilatsioon ja
temperatuur sõltuvad
kliimaseadmesüsteemi seadetest.
Kindalaeka ventilatsiooni saab
sulgeda 3 133.
Teistel versioonidel võib kindalaekas
olla CD-mängija.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.
