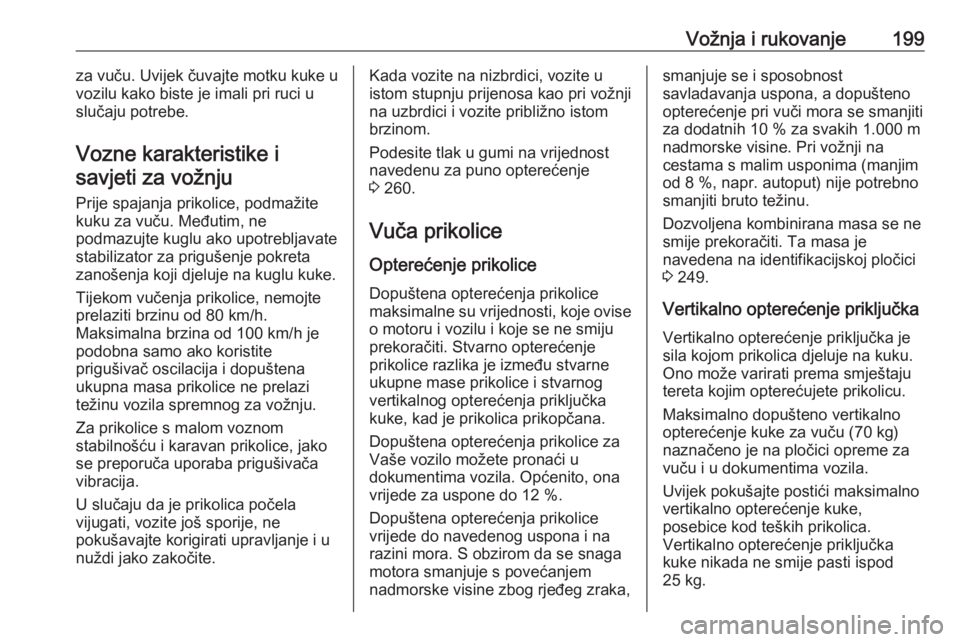

Vožnja i rukovanje199za vuču. Uvijek čuvajte motku kuke u
vozilu kako biste je imali pri ruci u
slučaju potrebe.
Vozne karakteristike i savjeti za vožnju
Prije spajanja prikolice, podmažitekuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Tijekom vučenja prikolice, nemojte
prelaziti brzinu od 80 km/h.
Maksimalna brzina od 100 km/h je
podobna samo ako koristite
prigušivač oscilacija i dopuštena
ukupna masa prikolice ne prelazi
težinu vozila spremnog za vožnju.
Za prikolice s malom voznom
stabilnošću i karavan prikolice, jako se preporuča uporaba prigušivača
vibracija.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 260.
Vuča prikolice
Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do 12 %.
Dopuštena opterećenja prikolice
vrijede do navedenog uspona i na
razini mora. S obzirom da se snaga
motora smanjuje s povećanjem
nadmorske visine zbog rjeđeg zraka,smanjuje se i sposobnost
savladavanja uspona, a dopušteno
opterećenje pri vuči mora se smanjiti
za dodatnih 10 % za svakih 1.000 m
nadmorske visine. Pri vožnji na
cestama s malim usponima (manjim
od 8 %, napr. autoput) nije potrebno
smanjiti bruto težinu.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 249.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (70 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila.
Uvijek pokušajte postići maksimalno
vertikalno opterećenje kuke,
posebice kod teških prikolica.
Vertikalno opterećenje priključka
kuke nikada ne smije pasti ispod
25 kg.

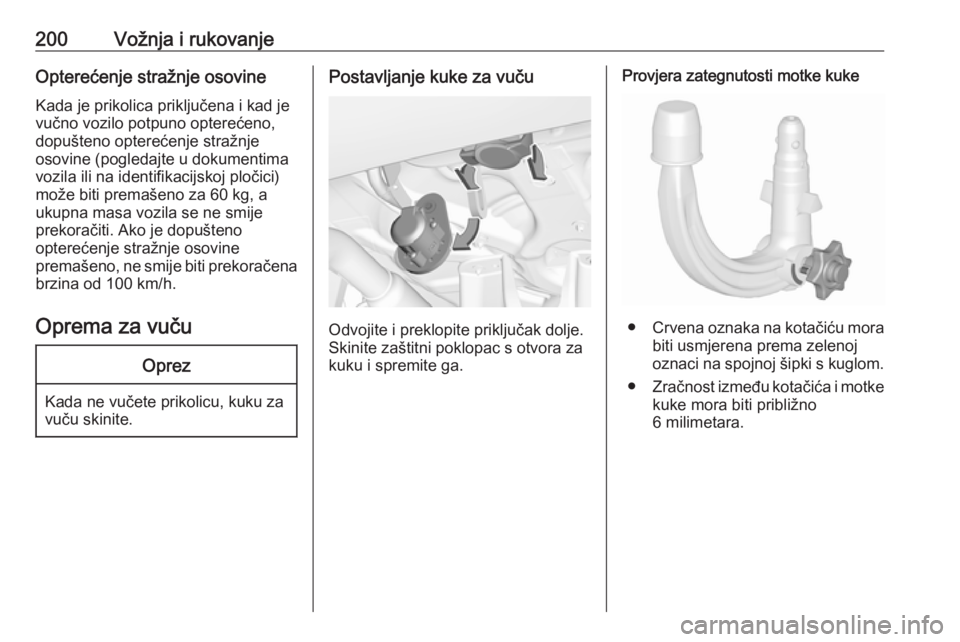

200Vožnja i rukovanjeOpterećenje stražnje osovine
Kada je prikolica priključena i kad je
vučno vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za 60 kg, a ukupna masa vozila se ne smije
prekoračiti. Ako je dopušteno
opterećenje stražnje osovine
premašeno, ne smije biti prekoračena
brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Postavljanje kuke za vuču
Odvojite i preklopite priključak dolje.
Skinite zaštitni poklopac s otvora za
kuku i spremite ga.
Provjera zategnutosti motke kuke
● Crvena oznaka na kotačiću mora
biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Zračnost između kotačića i motke
kuke mora biti približno
6 milimetara.

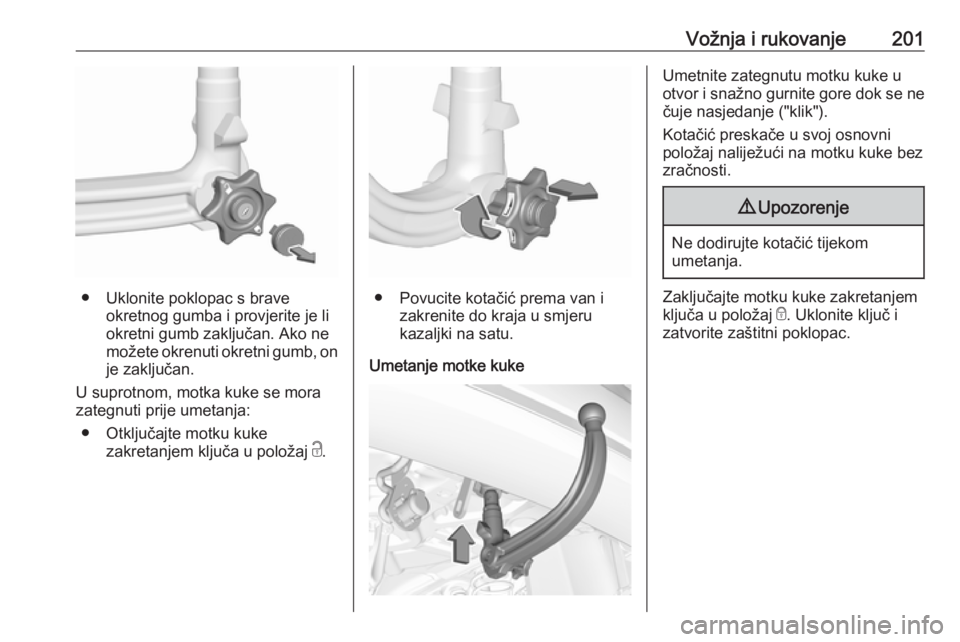

Vožnja i rukovanje201
● Uklonite poklopac s braveokretnog gumba i provjerite je li
okretni gumb zaključan. Ako ne
možete okrenuti okretni gumb, on
je zaključan.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
● Otključajte motku kuke zakretanjem ključa u položaj c.● Povucite kotačić prema van i
zakrenite do kraja u smjeru
kazaljki na satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.

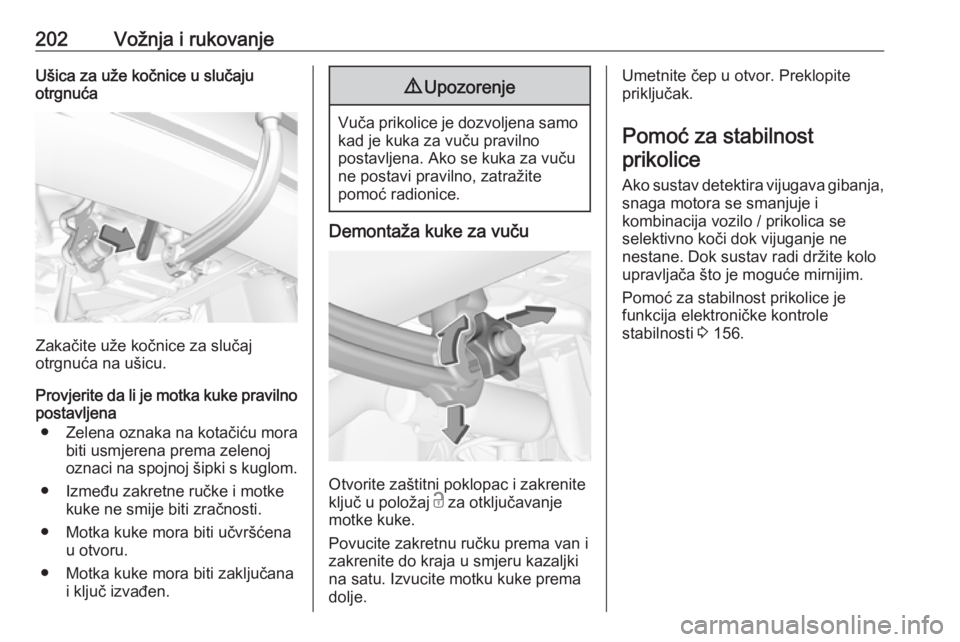

202Vožnja i rukovanjeUšica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
● Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Između zakretne ručke i motke kuke ne smije biti zračnosti.
● Motka kuke mora biti učvršćena u otvoru.
● Motka kuke mora biti zaključana i ključ izvađen.
9Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite priključak.
Pomoć za stabilnost
prikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo / prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice je
funkcija elektroničke kontrole
stabilnosti 3 156.

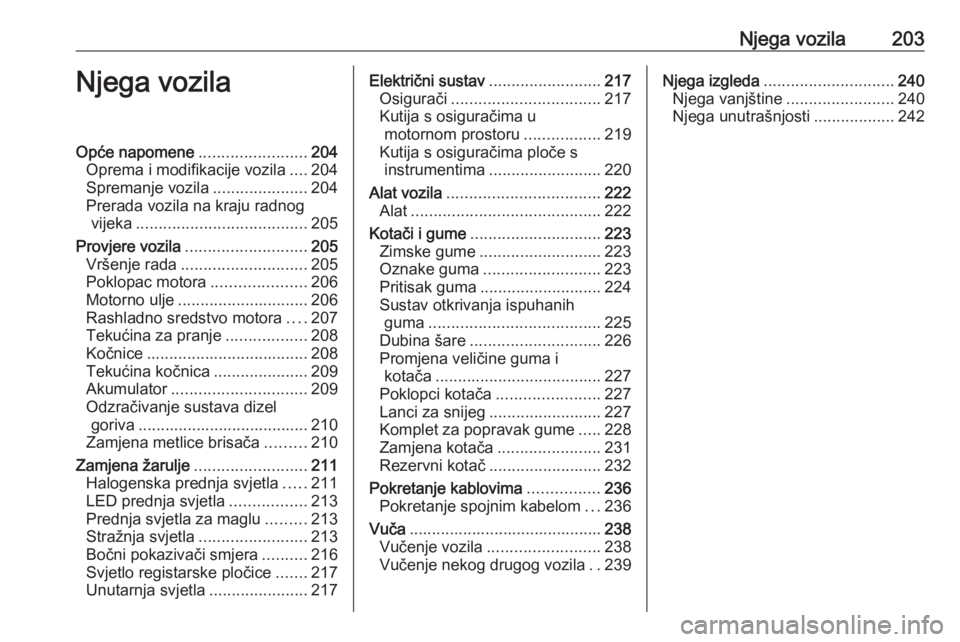

Njega vozila203Njega vozilaOpće napomene........................204
Oprema i modifikacije vozila ....204
Spremanje vozila .....................204
Prerada vozila na kraju radnog vijeka ...................................... 205
Provjere vozila ........................... 205
Vršenje rada ............................ 205
Poklopac motora .....................206
Motorno ulje ............................. 206
Rashladno sredstvo motora ....207
Tekućina za pranje ..................208
Kočnice .................................... 208
Tekućina kočnica .....................209
Akumulator .............................. 209
Odzračivanje sustava dizel goriva ...................................... 210
Zamjena metlice brisača .........210
Zamjena žarulje .........................211
Halogenska prednja svjetla .....211
LED prednja svjetla .................213
Prednja svjetla za maglu .........213
Stražnja svjetla ........................ 213
Bočni pokazivači smjera ..........216
Svjetlo registarske pločice .......217
Unutarnja svjetla ......................217Električni sustav .........................217
Osigurači ................................. 217
Kutija s osiguračima u motornom prostoru .................219
Kutija s osiguračima ploče s instrumentima ......................... 220
Alat vozila .................................. 222
Alat .......................................... 222
Kotači i gume ............................. 223
Zimske gume ........................... 223
Oznake guma .......................... 223
Pritisak guma ........................... 224
Sustav otkrivanja ispuhanih
guma ...................................... 225
Dubina šare ............................. 226
Promjena veličine guma i kotača ..................................... 227
Poklopci kotača .......................227
Lanci za snijeg ......................... 227
Komplet za popravak gume .....228
Zamjena kotača .......................231
Rezervni kotač ......................... 232
Pokretanje kablovima ................236
Pokretanje spojnim kabelom ...236
Vuča ........................................... 238
Vučenje vozila ......................... 238
Vučenje nekog drugog vozila ..239Njega izgleda ............................. 240
Njega vanjštine ........................240
Njega unutrašnjosti ..................242

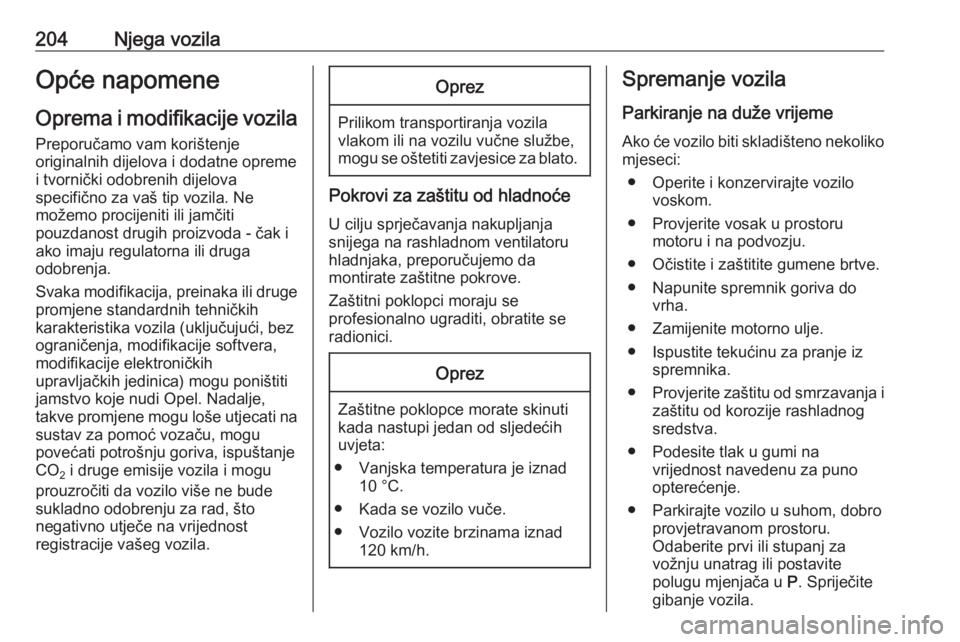

204Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Svaka modifikacija, preinaka ili druge promjene standardnih tehničkih
karakteristika vozila (uključujući, bez
ograničenja, modifikacije softvera,
modifikacije elektroničkih
upravljačkih jedinica) mogu poništiti
jamstvo koje nudi Opel. Nadalje,
takve promjene mogu loše utjecati na
sustav za pomoć vozaču, mogu
povećati potrošnju goriva, ispuštanje
CO 2 i druge emisije vozila i mogu
prouzročiti da vozilo više ne bude
sukladno odobrenju za rad, što
negativno utječe na vrijednost
registracije vašeg vozila.Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Pokrovi za zaštitu od hladnoće
U cilju sprječavanja nakupljanja
snijega na rashladnom ventilatoru
hladnjaka, preporučujemo da
montirate zaštitne pokrove.
Zaštitni poklopci moraju se
profesionalno ugraditi, obratite se
radionici.
Oprez
Zaštitne poklopce morate skinuti
kada nastupi jedan od sljedećih
uvjeta:
● Vanjska temperatura je iznad 10 °C.
● Kada se vozilo vuče.
● Vozilo vozite brzinama iznad 120 km/h.
Spremanje vozila
Parkiranje na duže vrijeme Ako će vozilo biti skladišteno nekoliko mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motoru i na podvozju.
● Očistite i zaštitite gumene brtve.
● Napunite spremnik goriva do vrha.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.

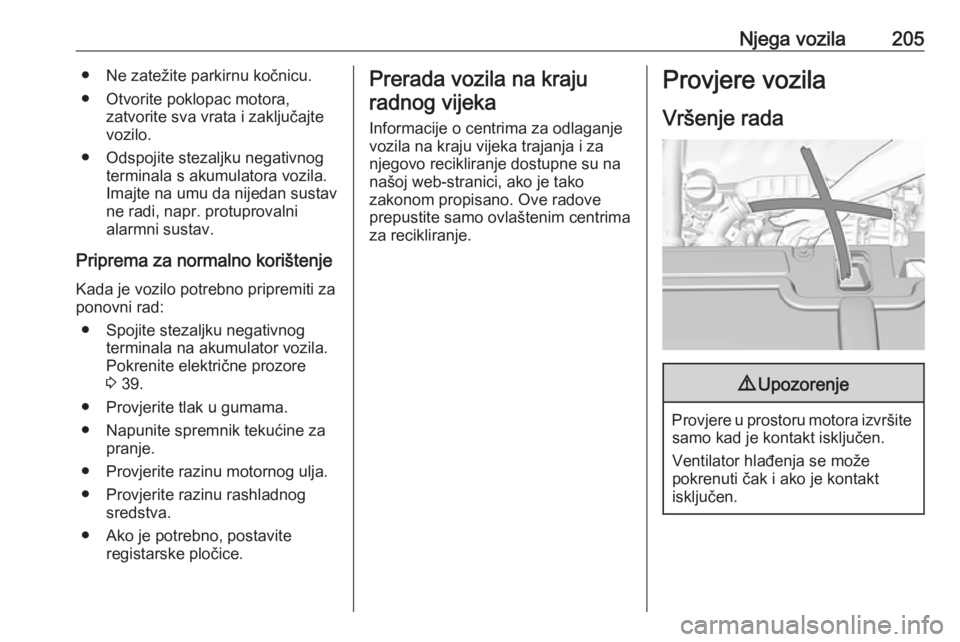

Njega vozila205● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Imajte na umu da nijedan sustav
ne radi, napr. protuprovalni
alarmni sustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti za
ponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Pokrenite električne prozore
3 39.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu motornog ulja.
● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.Prerada vozila na kraju
radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.

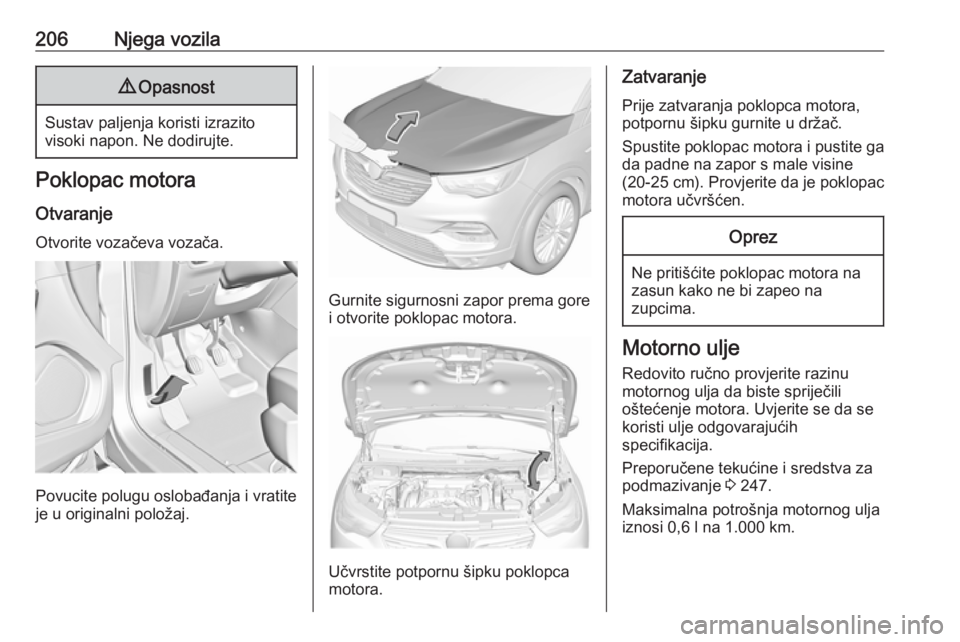

206Njega vozila9Opasnost
Sustav paljenja koristi izrazito
visoki napon. Ne dodirujte.
Poklopac motora
Otvaranje
Otvorite vozačeva vozača.
Povucite polugu oslobađanja i vratite
je u originalni položaj.
Gurnite sigurnosni zapor prema gore
i otvorite poklopac motora.
Učvrstite potpornu šipku poklopca
motora.
Zatvaranje
Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite ga da padne na zapor s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Ne pritišćite poklopac motora na
zasun kako ne bi zapeo na
zupcima.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se
koristi ulje odgovarajućih
specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 247.
Maksimalna potrošnja motornog ulja
iznosi 0,6 l na 1.000 km.

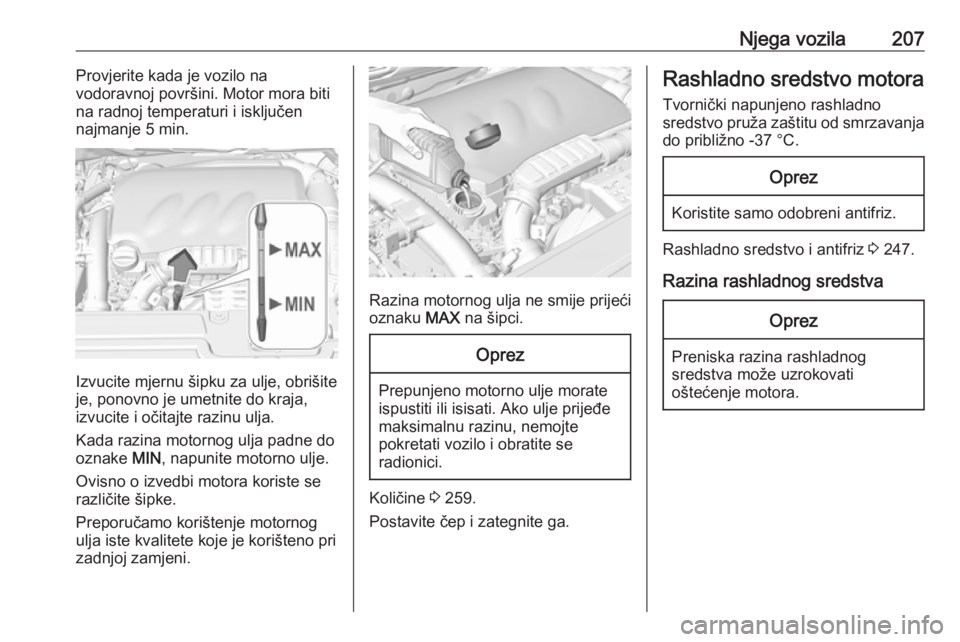

Njega vozila207Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti na radnoj temperaturi i isključen
najmanje 5 min.
Izvucite mjernu šipku za ulje, obrišite
je, ponovno je umetnite do kraja,
izvucite i očitajte razinu ulja.
Kada razina motornog ulja padne do
oznake MIN, napunite motorno ulje.
Ovisno o izvedbi motora koriste se
različite šipke.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći oznaku MAX na šipci.
Oprez
Prepunjeno motorno ulje morate
ispustiti ili isisati. Ako ulje prijeđe
maksimalnu razinu, nemojte
pokretati vozilo i obratite se
radionici.
Količine 3 259.
Postavite čep i zategnite ga.
Rashladno sredstvo motora
Tvornički napunjeno rashladno
sredstvo pruža zaštitu od smrzavanja
do približno -37 °C.Oprez
Koristite samo odobreni antifriz.
Rashladno sredstvo i antifriz 3 247.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.

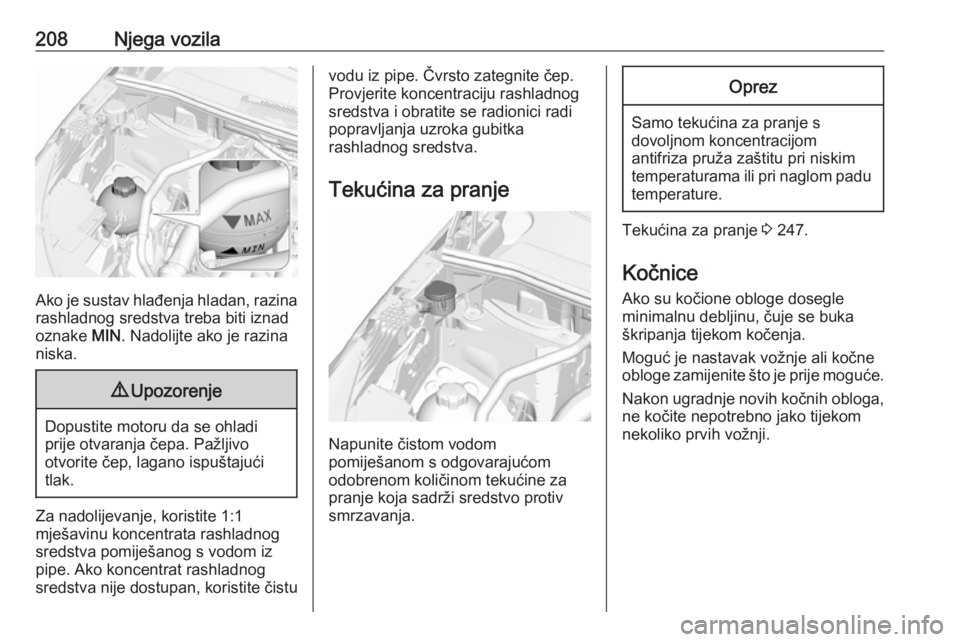

208Njega vozila
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
oznake MIN. Nadolijte ako je razina
niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje, koristite 1:1
mješavinu koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
odobrenom količinom tekućine za
pranje koja sadrži sredstvo protiv
smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu temperature.
Tekućina za pranje 3 247.
Kočnice Ako su kočione obloge dosegle
minimalnu debljinu, čuje se buka
škripanja tijekom kočenja.
Moguć je nastavak vožnje ali kočne
obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga, ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
