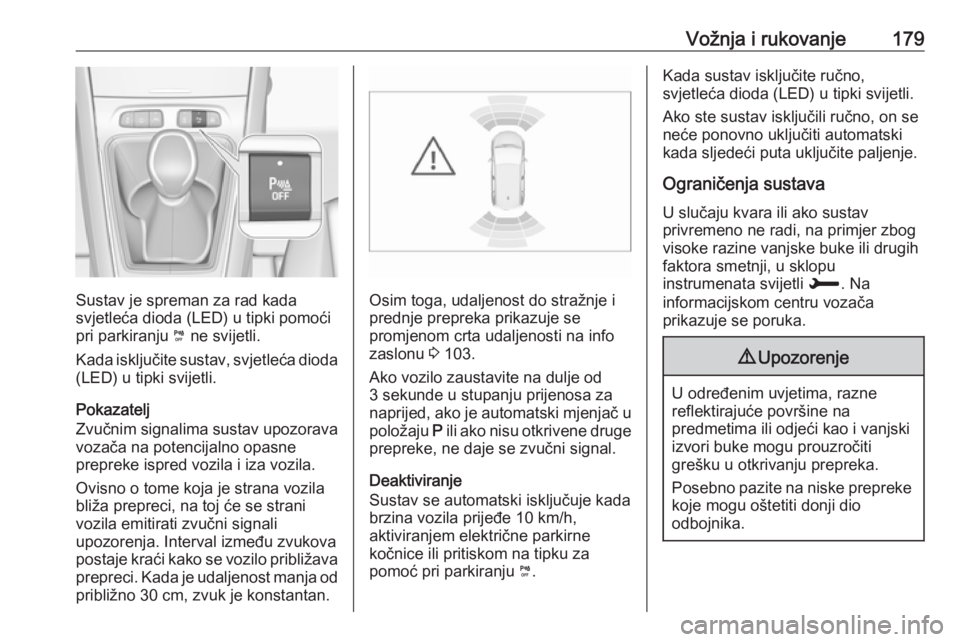

Vožnja i rukovanje179
Sustav je spreman za rad kada
svjetleća dioda (LED) u tipki pomoći
pri parkiranju ¼ ne svijetli.
Kada isključite sustav, svjetleća dioda
(LED) u tipki svijetli.
Pokazatelj
Zvučnim signalima sustav upozorava
vozača na potencijalno opasne
prepreke ispred vozila i iza vozila.
Ovisno o tome koja je strana vozila
bliža prepreci, na toj će se strani
vozila emitirati zvučni signali
upozorenja. Interval između zvukova
postaje kraći kako se vozilo približava prepreci. Kada je udaljenost manja od
približno 30 cm, zvuk je konstantan.Osim toga, udaljenost do stražnje i
prednje prepreka prikazuje se
promjenom crta udaljenosti na info
zaslonu 3 103.
Ako vozilo zaustavite na dulje od 3 sekunde u stupanju prijenosa za naprijed, ako je automatski mjenjač u
položaju P ili ako nisu otkrivene druge
prepreke, ne daje se zvučni signal.
Deaktiviranje
Sustav se automatski isključuje kada
brzina vozila prijeđe 10 km/h,
aktiviranjem električne parkirne
kočnice ili pritiskom na tipku za
pomoć pri parkiranju ¼.
Kada sustav isključite ručno,
svjetleća dioda (LED) u tipki svijetli.
Ako ste sustav isključili ručno, on se
neće ponovno uključiti automatski
kada sljedeći puta uključite paljenje.
Ograničenja sustava
U slučaju kvara ili ako sustav
privremeno ne radi, na primjer zbog visoke razine vanjske buke ili drugih
faktora smetnji, u sklopu
instrumenata svijetli H. Na
informacijskom centru vozača
prikazuje se poruka.9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.

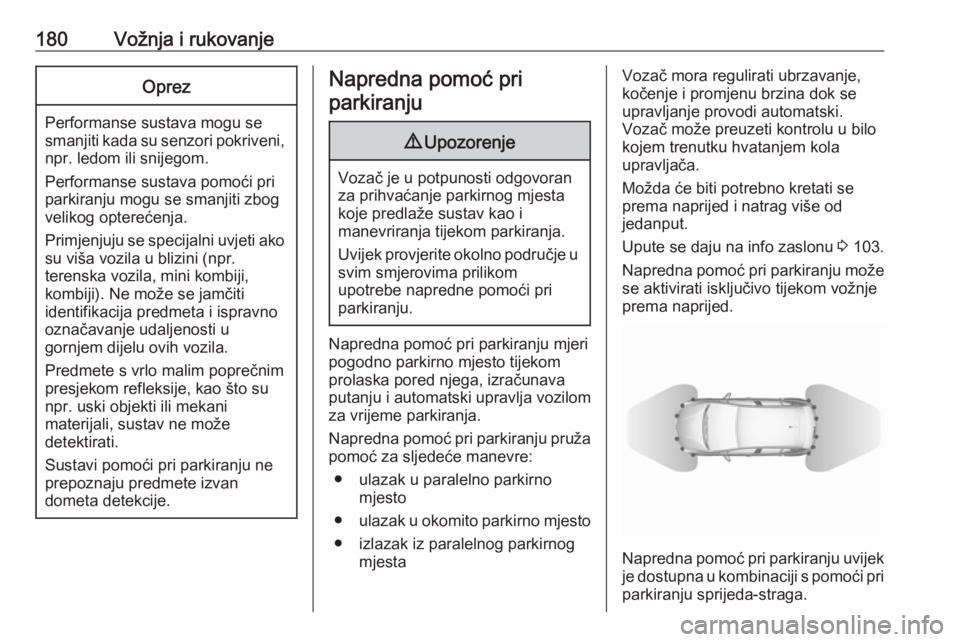

180Vožnja i rukovanjeOprez
Performanse sustava mogu sesmanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napredna pomoć pri
parkiranju9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Napredna pomoć pri parkiranju mjeri
pogodno parkirno mjesto tijekom
prolaska pored njega, izračunava
putanju i automatski upravlja vozilom
za vrijeme parkiranja.
Napredna pomoć pri parkiranju pruža
pomoć za sljedeće manevre:
● ulazak u paralelno parkirno mjesto
● ulazak u okomito parkirno mjesto
● izlazak iz paralelnog parkirnog mjesta
Vozač mora regulirati ubrzavanje,
kočenje i promjenu brzina dok se
upravljanje provodi automatski.
Vozač može preuzeti kontrolu u bilo
kojem trenutku hvatanjem kola
upravljača.
Možda će biti potrebno kretati se prema naprijed i natrag više od
jedanput.
Upute se daju na info zaslonu 3 103.
Napredna pomoć pri parkiranju može se aktivirati isključivo tijekom vožnje
prema naprijed.
Napredna pomoć pri parkiranju uvijek
je dostupna u kombinaciji s pomoći pri parkiranju sprijeda-straga.

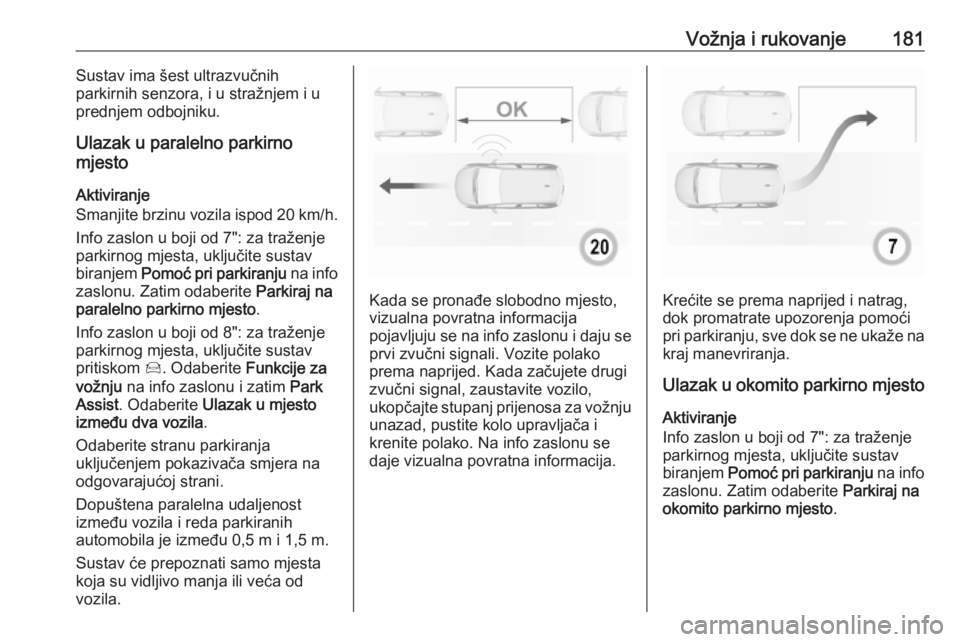

Vožnja i rukovanje181Sustav ima šest ultrazvučnih
parkirnih senzora, i u stražnjem i u
prednjem odbojniku.
Ulazak u paralelno parkirno
mjesto
Aktiviranje
Smanjite brzinu vozila ispod 20 km/h .
Info zaslon u boji od 7": za traženje
parkirnog mjesta, uključite sustav
biranjem Pomoć pri parkiranju na info
zaslonu. Zatim odaberite Parkiraj na
paralelno parkirno mjesto .
Info zaslon u boji od 8": za traženje parkirnog mjesta, uključite sustav
pritiskom Í. Odaberite Funkcije za
vožnju na info zaslonu i zatim Park
Assist . Odaberite Ulazak u mjesto
između dva vozila .
Odaberite stranu parkiranja
uključenjem pokazivača smjera na
odgovarajućoj strani.
Dopuštena paralelna udaljenost
između vozila i reda parkiranih
automobila je između 0,5 m i 1,5 m.
Sustav će prepoznati samo mjesta
koja su vidljivo manja ili veća od
vozila.
Kada se pronađe slobodno mjesto,
vizualna povratna informacija
pojavljuju se na info zaslonu i daju se prvi zvučni signali. Vozite polako
prema naprijed. Kada začujete drugi zvučni signal, zaustavite vozilo,
ukopčajte stupanj prijenosa za vožnju unazad, pustite kolo upravljača i
krenite polako. Na info zaslonu se
daje vizualna povratna informacija.Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja.
Ulazak u okomito parkirno mjesto
Aktiviranje
Info zaslon u boji od 7": za traženje parkirnog mjesta, uključite sustav
biranjem Pomoć pri parkiranju na info
zaslonu. Zatim odaberite Parkiraj na
okomito parkirno mjesto .

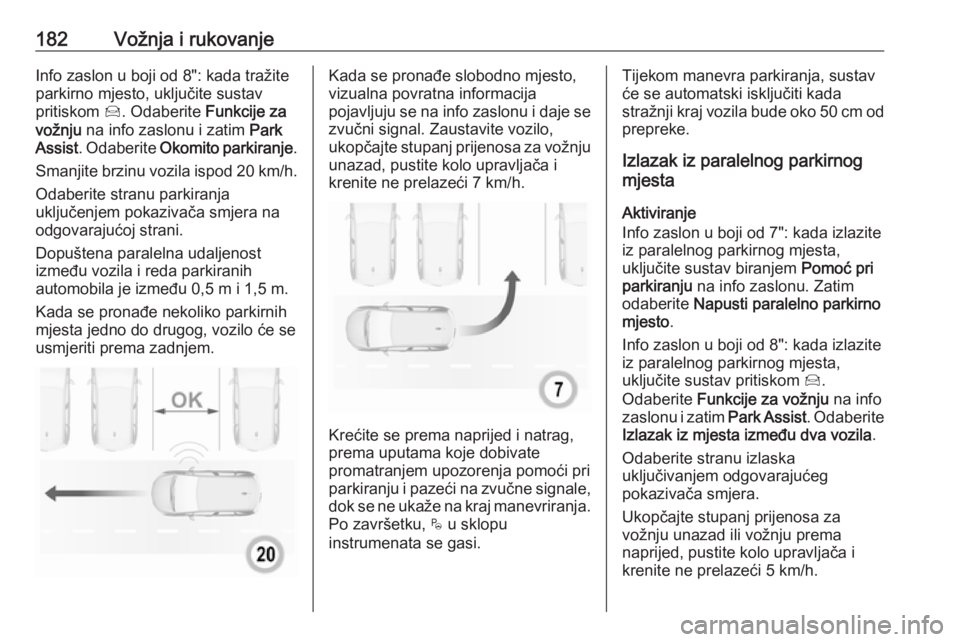

182Vožnja i rukovanjeInfo zaslon u boji od 8": kada tražite
parkirno mjesto, uključite sustav
pritiskom Í. Odaberite Funkcije za
vožnju na info zaslonu i zatim Park
Assist . Odaberite Okomito parkiranje .
Smanjite brzinu vozila ispod 20 km/h .
Odaberite stranu parkiranja
uključenjem pokazivača smjera na
odgovarajućoj strani.
Dopuštena paralelna udaljenost
između vozila i reda parkiranih
automobila je između 0,5 m i 1,5 m.
Kada se pronađe nekoliko parkirnih
mjesta jedno do drugog, vozilo će se usmjeriti prema zadnjem.Kada se pronađe slobodno mjesto,
vizualna povratna informacija
pojavljuju se na info zaslonu i daje se zvučni signal. Zaustavite vozilo,
ukopčajte stupanj prijenosa za vožnju
unazad, pustite kolo upravljača i
krenite ne prelazeći 7 km/h.
Krećite se prema naprijed i natrag,
prema uputama koje dobivate
promatranjem upozorenja pomoći pri
parkiranju i pazeći na zvučne signale, dok se ne ukaže na kraj manevriranja.
Po završetku, $ u sklopu
instrumenata se gasi.
Tijekom manevra parkiranja, sustav
će se automatski isključiti kada
stražnji kraj vozila bude oko 50 cm od prepreke.
Izlazak iz paralelnog parkirnog
mjesta
Aktiviranje
Info zaslon u boji od 7": kada izlazite
iz paralelnog parkirnog mjesta,
uključite sustav biranjem Pomoć pri
parkiranju na info zaslonu. Zatim
odaberite Napusti paralelno parkirno
mjesto .
Info zaslon u boji od 8": kada izlazite
iz paralelnog parkirnog mjesta,
uključite sustav pritiskom Í.
Odaberite Funkcije za vožnju na info
zaslonu i zatim Park Assist. Odaberite
Izlazak iz mjesta između dva vozila .
Odaberite stranu izlaska
uključivanjem odgovarajućeg
pokazivača smjera.
Ukopčajte stupanj prijenosa za
vožnju unazad ili vožnju prema
naprijed, pustite kolo upravljača i
krenite ne prelazeći 5 km/h.

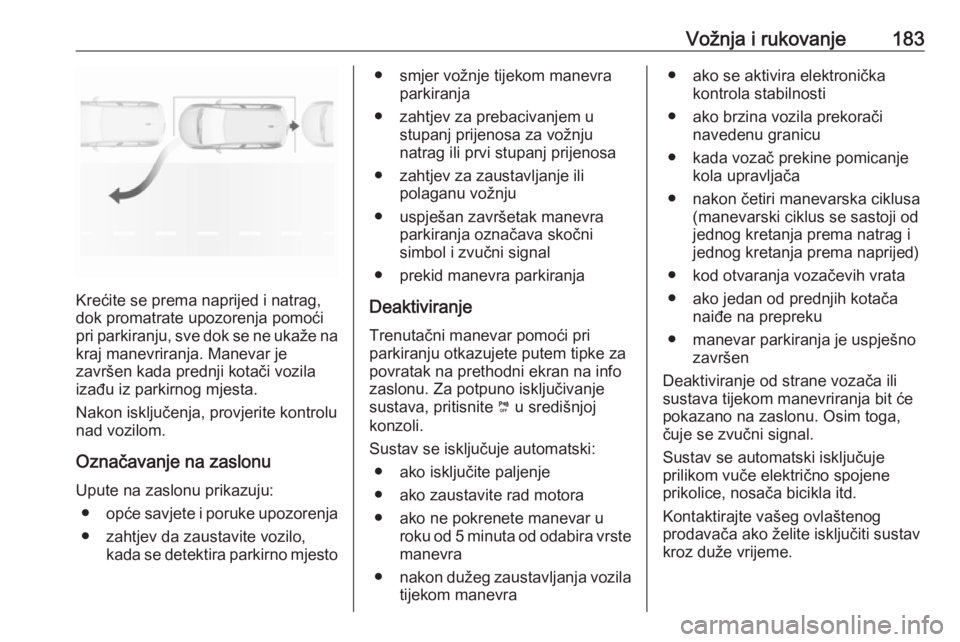

Vožnja i rukovanje183
Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja. Manevar je
završen kada prednji kotači vozila
izađu iz parkirnog mjesta.
Nakon isključenja, provjerite kontrolu
nad vozilom.
Označavanje na zaslonu Upute na zaslonu prikazuju: ● opće savjete i poruke upozorenja
● zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto
● smjer vožnje tijekom manevraparkiranja
● zahtjev za prebacivanjem u stupanj prijenosa za vožnju
natrag ili prvi stupanj prijenosa
● zahtjev za zaustavljanje ili polaganu vožnju
● uspješan završetak manevra parkiranja označava skočni
simbol i zvučni signal
● prekid manevra parkiranja
Deaktiviranje Trenutačni manevar pomoći pri
parkiranju otkazujete putem tipke za
povratak na prethodni ekran na info
zaslonu. Za potpuno isključivanje
sustava, pritisnite ¼ u središnjoj
konzoli.
Sustav se isključuje automatski: ● ako isključite paljenje
● ako zaustavite rad motora
● ako ne pokrenete manevar u roku od 5 minuta od odabira vrste
manevra
● nakon dužeg zaustavljanja vozila
tijekom manevra● ako se aktivira elektronička kontrola stabilnosti
● ako brzina vozila prekorači navedenu granicu
● kada vozač prekine pomicanje kola upravljača
● nakon četiri manevarska ciklusa (manevarski ciklus se sastoji od
jednog kretanja prema natrag i
jednog kretanja prema naprijed)
● kod otvaranja vozačevih vrata
● ako jedan od prednjih kotača naiđe na prepreku
● manevar parkiranja je uspješno završen
Deaktiviranje od strane vozača ili sustava tijekom manevriranja bit će
pokazano na zaslonu. Osim toga,
čuje se zvučni signal.
Sustav se automatski isključuje
prilikom vuče električno spojene
prikolice, nosača bicikla itd.
Kontaktirajte vašeg ovlaštenog
prodavača ako želite isključiti sustav
kroz duže vrijeme.

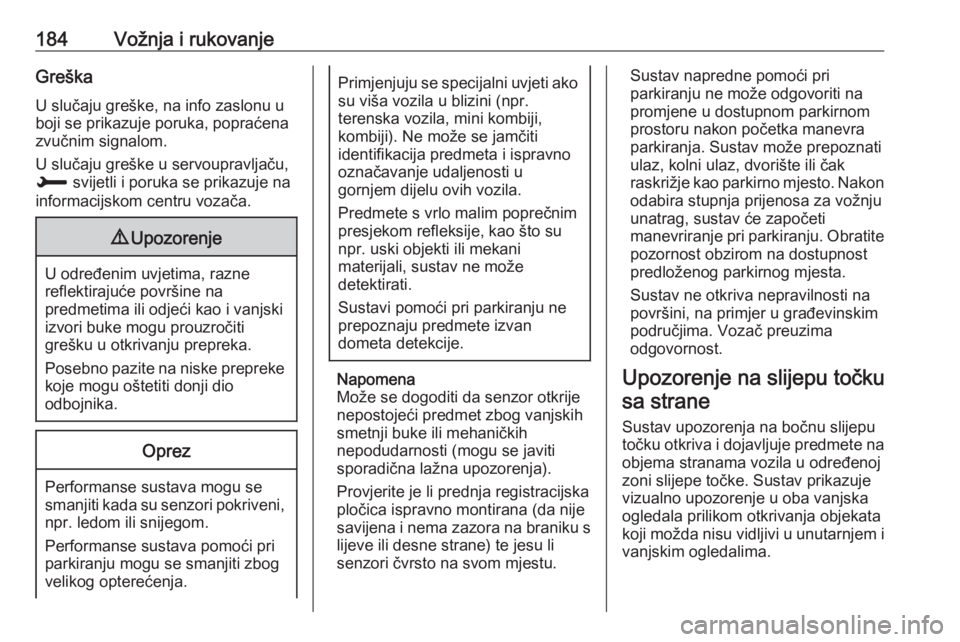

184Vožnja i rukovanjeGreškaU slučaju greške, na info zaslonu uboji se prikazuje poruka, popraćena
zvučnim signalom.
U slučaju greške u servoupravljaču,
H svijetli i poruka se prikazuje na
informacijskom centru vozača.9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije
nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva nepravilnosti na
površini, na primjer u građevinskim područjima. Vozač preuzima
odgovornost.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na bočnu slijepu
točku otkriva i dojavljuje predmete na objema stranama vozila u određenoj
zoni slijepe točke. Sustav prikazuje
vizualno upozorenje u oba vanjska
ogledala prilikom otkrivanja objekata
koji možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.

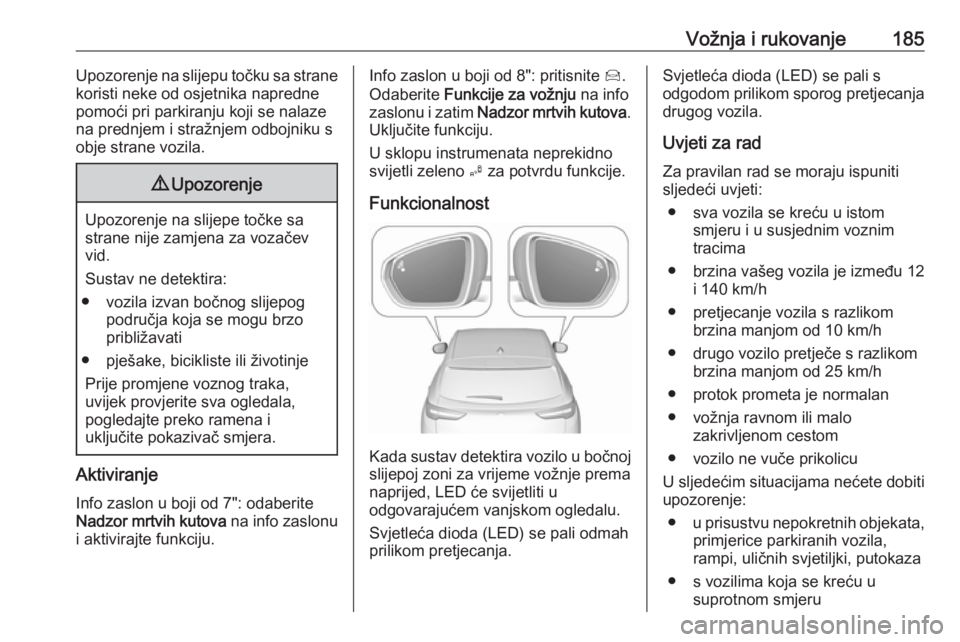

Vožnja i rukovanje185Upozorenje na slijepu točku sa strane
koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze
na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene voznog traka,
uvijek provjerite sva ogledala,
pogledajte preko ramena i
uključite pokazivač smjera.
Aktiviranje
Info zaslon u boji od 7": odaberite
Nadzor mrtvih kutova na info zaslonu
i aktivirajte funkciju.
Info zaslon u boji od 8": pritisnite Í.
Odaberite Funkcije za vožnju na info
zaslonu i zatim Nadzor mrtvih kutova .
Uključite funkciju.
U sklopu instrumenata neprekidno svijetli zeleno B za potvrdu funkcije.
Funkcionalnost
Kada sustav detektira vozilo u bočnoj slijepoj zoni za vrijeme vožnje prema
naprijed, LED će svijetliti u
odgovarajućem vanjskom ogledalu.
Svjetleća dioda (LED) se pali odmah
prilikom pretjecanja.
Svjetleća dioda (LED) se pali s
odgodom prilikom sporog pretjecanja
drugog vozila.
Uvjeti za rad Za pravilan rad se moraju ispuniti
sljedeći uvjeti:
● sva vozila se kreću u istom smjeru i u susjednim voznim
tracima
● brzina vašeg vozila je između 12 i 140 km/h
● pretjecanje vozila s razlikom brzina manjom od 10 km/h
● drugo vozilo pretječe s razlikom brzina manjom od 25 km/h
● protok prometa je normalan
● vožnja ravnom ili malo zakrivljenom cestom
● vozilo ne vuče prikolicu
U sljedećim situacijama nećete dobiti upozorenje:
● u prisustvu nepokretnih objekata,
primjerice parkiranih vozila,
rampi, uličnih svjetiljki, putokaza
● s vozilima koja se kreću u suprotnom smjeru

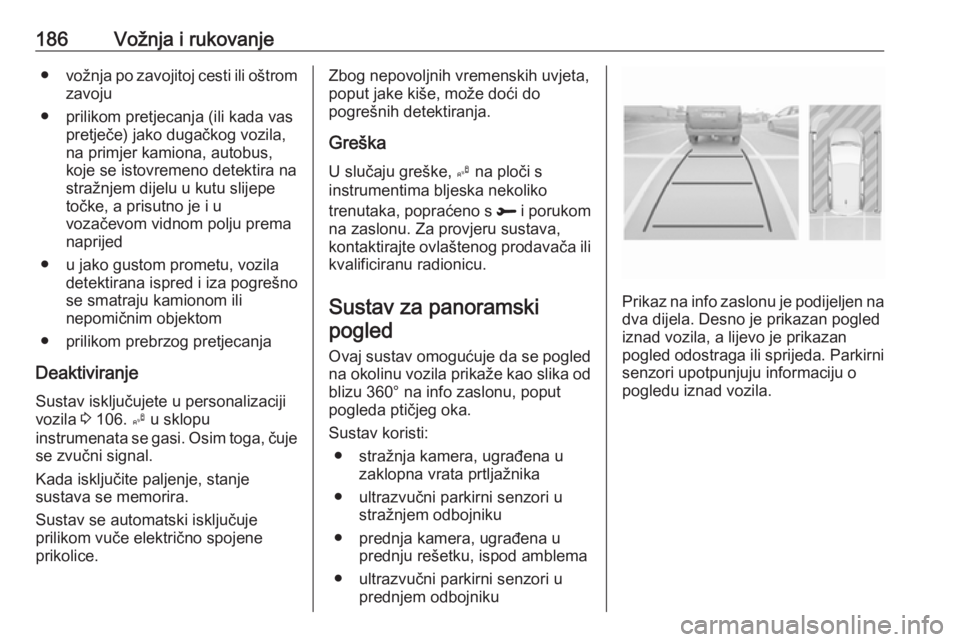

186Vožnja i rukovanje●vožnja po zavojitoj cesti ili oštrom
zavoju
● prilikom pretjecanja (ili kada vas pretječe) jako dugačkog vozila,
na primjer kamiona, autobus,
koje se istovremeno detektira na
stražnjem dijelu u kutu slijepe točke, a prisutno je i u
vozačevom vidnom polju prema naprijed
● u jako gustom prometu, vozila detektirana ispred i iza pogrešno
se smatraju kamionom ili
nepomičnim objektom
● prilikom prebrzog pretjecanja
Deaktiviranje Sustav isključujete u personalizacijivozila 3 106. B u sklopu
instrumenata se gasi. Osim toga, čuje
se zvučni signal.
Kada isključite paljenje, stanje sustava se memorira.
Sustav se automatski isključuje
prilikom vuče električno spojene
prikolice.Zbog nepovoljnih vremenskih uvjeta,
poput jake kiše, može doći do
pogrešnih detektiranja.
Greška U slučaju greške, B na ploči s
instrumentima bljeska nekoliko
trenutaka, popraćeno s R i porukom
na zaslonu. Za provjeru sustava, kontaktirajte ovlaštenog prodavača ili
kvalificiranu radionicu.
Sustav za panoramskipogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže kao slika od blizu 360° na info zaslonu, poput
pogleda ptičjeg oka.
Sustav koristi: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● ultrazvučni parkirni senzori u stražnjem odbojniku
● prednja kamera, ugrađena u prednju rešetku, ispod amblema
● ultrazvučni parkirni senzori u prednjem odbojniku
Prikaz na info zaslonu je podijeljen nadva dijela. Desno je prikazan pogled
iznad vozila, a lijevo je prikazan
pogled odostraga ili sprijeda. Parkirni
senzori upotpunjuju informaciju o
pogledu iznad vozila.

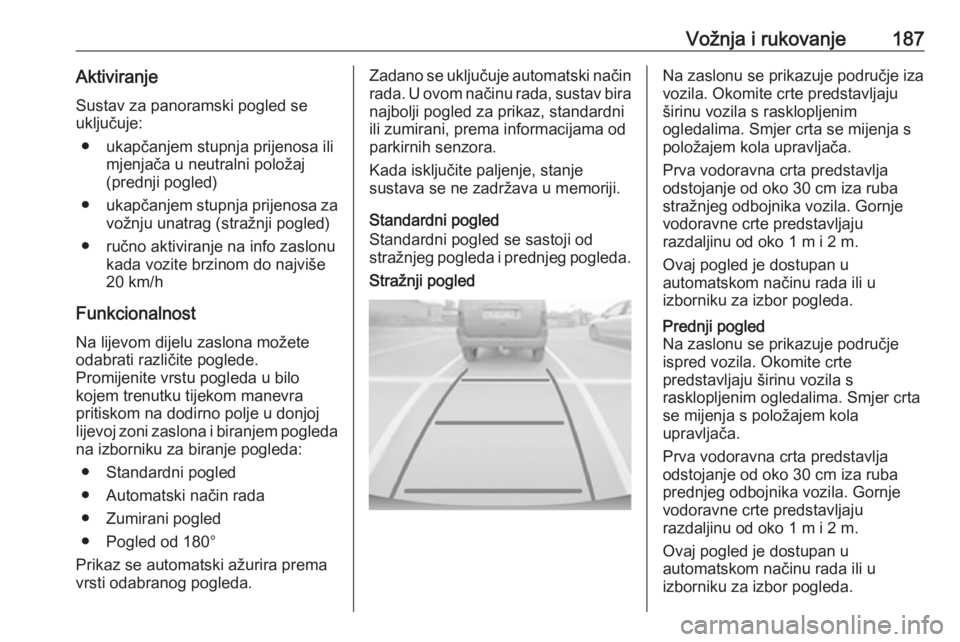

Vožnja i rukovanje187AktiviranjeSustav za panoramski pogled se
uključuje:
● ukapčanjem stupnja prijenosa ili mjenjača u neutralni položaj
(prednji pogled)
● ukapčanjem stupnja prijenosa za
vožnju unatrag (stražnji pogled)
● ručno aktiviranje na info zaslonu kada vozite brzinom do najviše
20 km/h
Funkcionalnost Na lijevom dijelu zaslona možete
odabrati različite poglede.
Promijenite vrstu pogleda u bilo
kojem trenutku tijekom manevra
pritiskom na dodirno polje u donjoj lijevoj zoni zaslona i biranjem pogleda
na izborniku za biranje pogleda:
● Standardni pogled
● Automatski način rada
● Zumirani pogled
● Pogled od 180°
Prikaz se automatski ažurira prema
vrsti odabranog pogleda.Zadano se uključuje automatski način rada. U ovom načinu rada, sustav bira
najbolji pogled za prikaz, standardni
ili zumirani, prema informacijama od
parkirnih senzora.
Kada isključite paljenje, stanje
sustava se ne zadržava u memoriji.
Standardni pogled
Standardni pogled se sastoji od
stražnjeg pogleda i prednjeg pogleda.Stražnji pogledNa zaslonu se prikazuje područje iza
vozila. Okomite crte predstavljaju
širinu vozila s rasklopljenim
ogledalima. Smjer crta se mijenja s
položajem kola upravljača.
Prva vodoravna crta predstavlja
odstojanje od oko 30 cm iza ruba
stražnjeg odbojnika vozila. Gornje
vodoravne crte predstavljaju
razdaljinu od oko 1 m i 2 m.
Ovaj pogled je dostupan u
automatskom načinu rada ili u
izborniku za izbor pogleda.Prednji pogled
Na zaslonu se prikazuje područje
ispred vozila. Okomite crte
predstavljaju širinu vozila s
rasklopljenim ogledalima. Smjer crta
se mijenja s položajem kola
upravljača.
Prva vodoravna crta predstavlja
odstojanje od oko 30 cm iza ruba prednjeg odbojnika vozila. Gornje
vodoravne crte predstavljaju
razdaljinu od oko 1 m i 2 m.
Ovaj pogled je dostupan u
automatskom načinu rada ili u
izborniku za izbor pogleda.

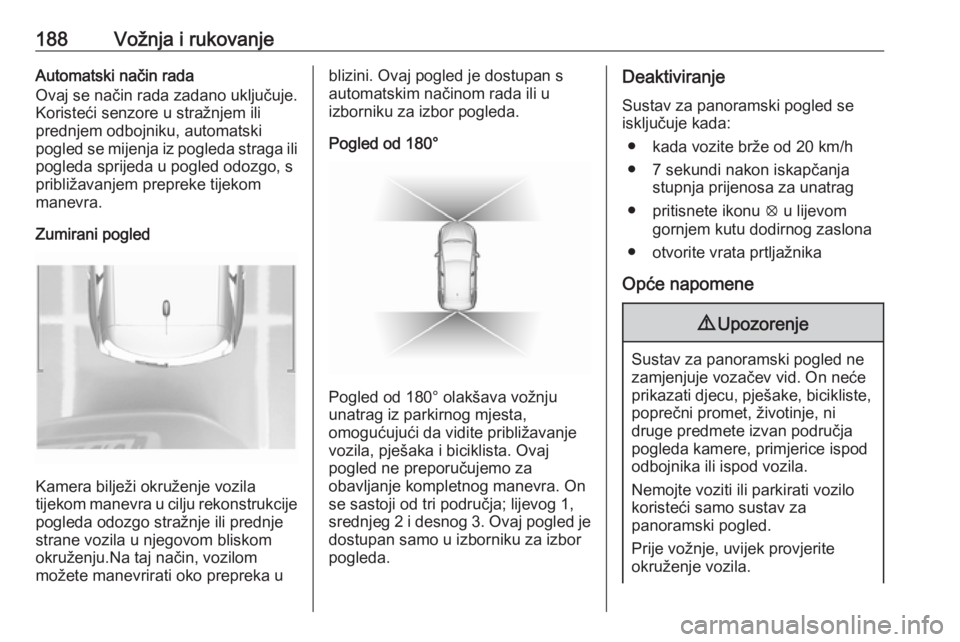

188Vožnja i rukovanjeAutomatski način rada
Ovaj se način rada zadano uključuje.
Koristeći senzore u stražnjem ili
prednjem odbojniku, automatski
pogled se mijenja iz pogleda straga ili pogleda sprijeda u pogled odozgo, spribližavanjem prepreke tijekom
manevra.
Zumirani pogled
Kamera bilježi okruženje vozila
tijekom manevra u cilju rekonstrukcije
pogleda odozgo stražnje ili prednje
strane vozila u njegovom bliskom
okruženju.Na taj način, vozilom
možete manevrirati oko prepreka u
blizini. Ovaj pogled je dostupan s
automatskim načinom rada ili u
izborniku za izbor pogleda.
Pogled od 180°
Pogled od 180° olakšava vožnju
unatrag iz parkirnog mjesta,
omogućujući da vidite približavanje vozila, pješaka i biciklista. Ovaj
pogled ne preporučujemo za
obavljanje kompletnog manevra. On
se sastoji od tri područja; lijevog 1,
srednjeg 2 i desnog 3. Ovaj pogled je
dostupan samo u izborniku za izbor
pogleda.
Deaktiviranje
Sustav za panoramski pogled se
isključuje kada:
● kada vozite brže od 20 km/h
● 7 sekundi nakon iskapčanja stupnja prijenosa za unatrag
● pritisnete ikonu q u lijevom
gornjem kutu dodirnog zaslona
● otvorite vrata prtljažnika
Opće napomene9 Upozorenje
Sustav za panoramski pogled ne
zamjenjuje vozačev vid. On neće
prikazati djecu, pješake, bicikliste, poprečni promet, životinje, ni
druge predmete izvan područja
pogleda kamere, primjerice ispod
odbojnika ili ispod vozila.
Nemojte voziti ili parkirati vozilo
koristeći samo sustav za
panoramski pogled.
Prije vožnje, uvijek provjerite
okruženje vozila.
