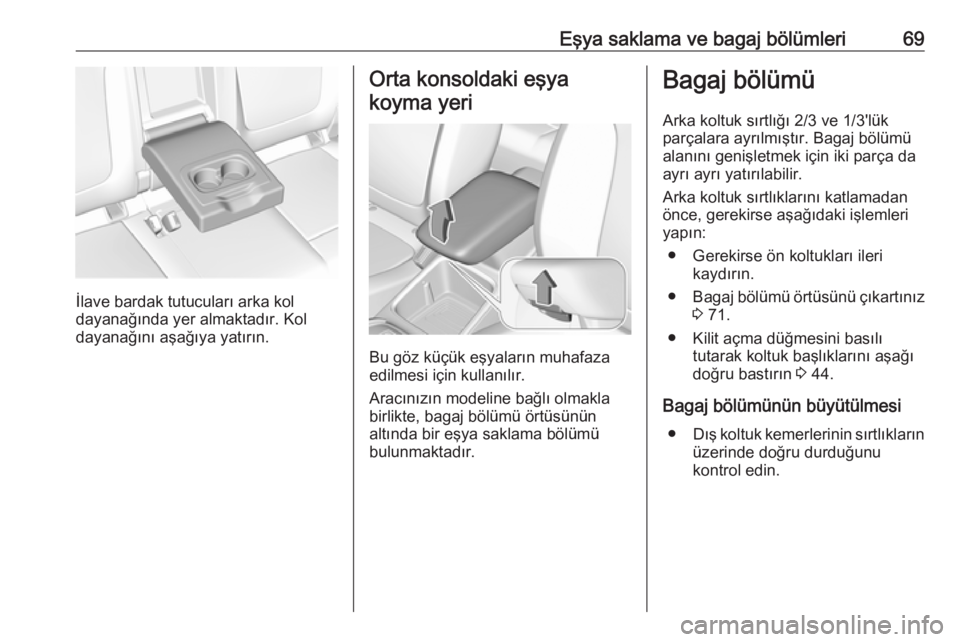

Eşya saklama ve bagaj bölümleri69
İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Orta konsoldaki eşya
koyma yeri
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Aracınızın modeline bağlı olmakla
birlikte, bagaj bölümü örtüsünün
altında bir eşya saklama bölümü
bulunmaktadır.
Bagaj bölümü
Arka koltuk sırtlığı 2/3 ve 1/3'lük
parçalara ayrılmıştır. Bagaj bölümü
alanını genişletmek için iki parça da
ayrı ayrı yatırılabilir.
Arka koltuk sırtlıklarını katlamadan
önce, gerekirse aşağıdaki işlemleri yapın:
● Gerekirse ön koltukları ileri kaydırın.
● Bagaj bölümü örtüsünü çıkartınız
3 71.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 44.
Bagaj bölümünün büyütülmesi ● Dış koltuk kemerlerinin sırtlıkların
üzerinde doğru durduğunu
kontrol edin.
Page 72 of 283

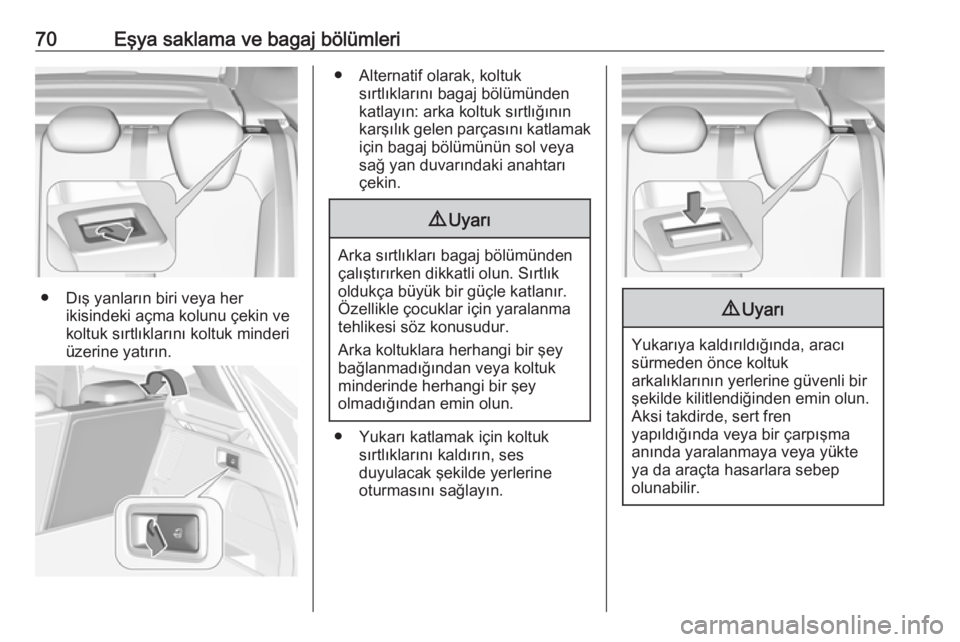

70Eşya saklama ve bagaj bölümleri
● Dış yanların biri veya herikisindeki açma kolunu çekin ve
koltuk sırtlıklarını koltuk minderi
üzerine yatırın.
● Alternatif olarak, koltuk sırtlıklarını bagaj bölümünden
katlayın: arka koltuk sırtlığının
karşılık gelen parçasını katlamak için bagaj bölümünün sol veya
sağ yan duvarındaki anahtarı
çekin.9 Uyarı
Arka sırtlıkları bagaj bölümünden
çalıştırırken dikkatli olun. Sırtlık
oldukça büyük bir güçle katlanır.
Özellikle çocuklar için yaralanma
tehlikesi söz konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Page 73 of 283
Eşya saklama ve bagaj bölümleri71Orta koltuk sırtlığındaki bagaja
erişim kapağının açılması
Arka kol dayanağını aşağı yatırın.
Tutamağı çekin ve kapağı açın.
Uzun ince nesnelerin saklanması için uygundur.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
Örtünün çıkartılması
Bagaj kapağındaki askıları çıkarın.
Arkadaki kapağı kaldırın ve önden
yukarıya doğru bastırın.
Koruyucu çıkarın.
Örtünün takılması
Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Page 74 of 283

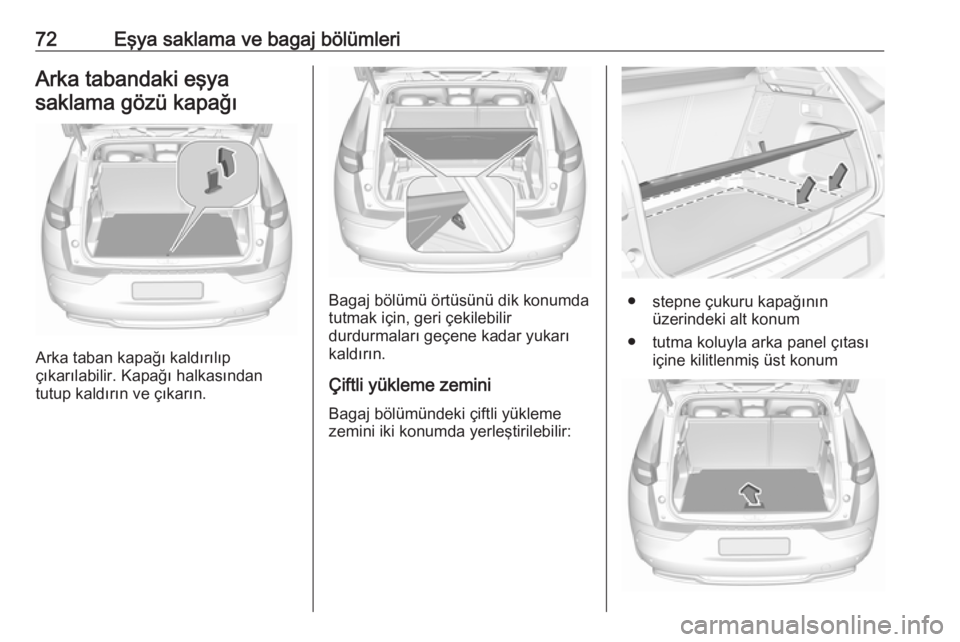

72Eşya saklama ve bagaj bölümleriArka tabandaki eşyasaklama gözü kapağı
Arka taban kapağı kaldırılıp
çıkarılabilir. Kapağı halkasından
tutup kaldırın ve çıkarın.
Bagaj bölümü örtüsünü dik konumda
tutmak için, geri çekilebilir
durdurmaları geçene kadar yukarı
kaldırın.
Çiftli yükleme zemini
Bagaj bölümündeki çiftli yükleme
zemini iki konumda yerleştirilebilir:● stepne çukuru kapağının üzerindeki alt konum
● tutma koluyla arka panel çıtası içine kilitlenmiş üst konum
Page 75 of 283

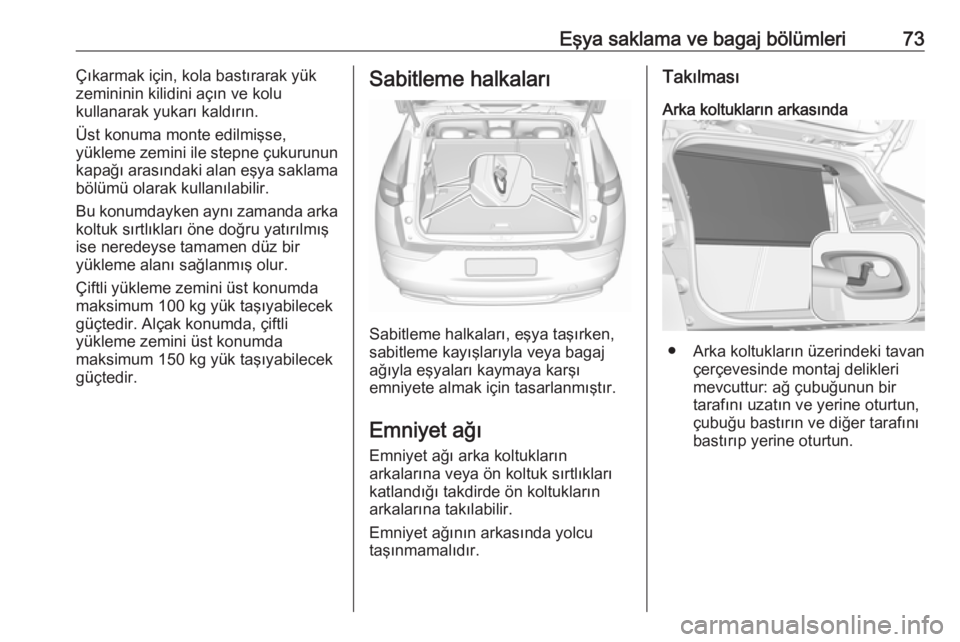

Eşya saklama ve bagaj bölümleri73Çıkarmak için, kola bastırarak yük
zemininin kilidini açın ve kolu
kullanarak yukarı kaldırın.
Üst konuma monte edilmişse,
yükleme zemini ile stepne çukurunun
kapağı arasındaki alan eşya saklama
bölümü olarak kullanılabilir.
Bu konumdayken aynı zamanda arka koltuk sırtlıkları öne doğru yatırılmış
ise neredeyse tamamen düz bir
yükleme alanı sağlanmış olur.
Çiftli yükleme zemini üst konumda
maksimum 100 kg yük taşıyabilecek
güçtedir. Alçak konumda, çiftli
yükleme zemini üst konumda
maksimum 150 kg yük taşıyabilecek
güçtedir.Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Emniyet ağı
Emniyet ağı arka koltukların
arkalarına veya ön koltuk sırtlıkları
katlandığı takdirde ön koltukların
arkalarına takılabilir.
Emniyet ağının arkasında yolcu
taşınmamalıdır.
Takılması
Arka koltukların arkasında
● Arka koltukların üzerindeki tavan çerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir
tarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.
Page 76 of 283

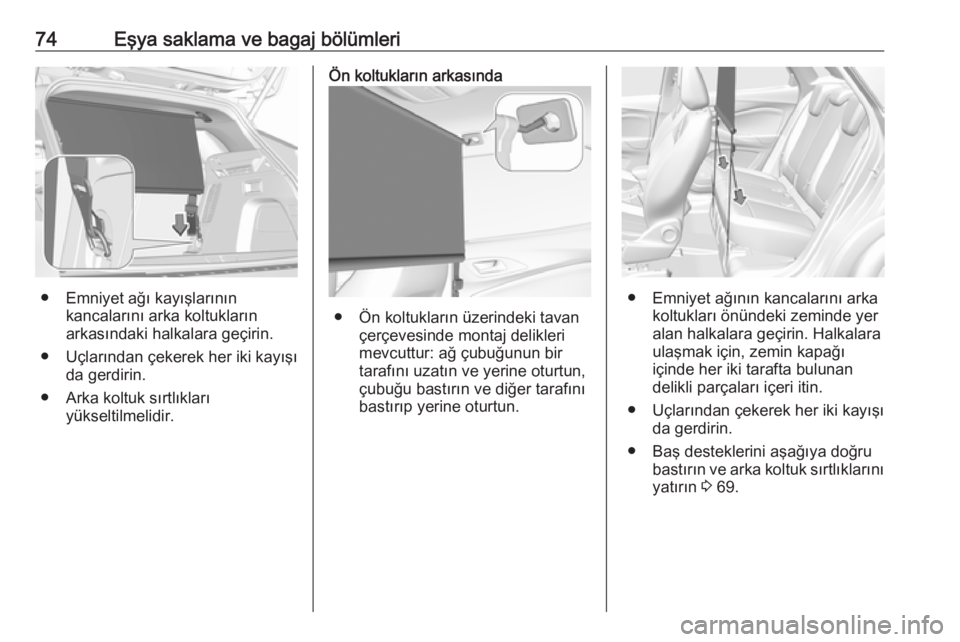

74Eşya saklama ve bagaj bölümleri
● Emniyet ağı kayışlarınınkancalarını arka koltukların
arkasındaki halkalara geçirin.
● Uçlarından çekerek her iki kayışı da gerdirin.
● Arka koltuk sırtlıkları yükseltilmelidir.
Ön koltukların arkasında
● Ön koltukların üzerindeki tavançerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir
tarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.
● Emniyet ağının kancalarını arka koltukları önündeki zeminde yeralan halkalara geçirin. Halkalara
ulaşmak için, zemin kapağı
içinde her iki tarafta bulunan
delikli parçaları içeri itin.
● Uçlarından çekerek her iki kayışı da gerdirin.
● Baş desteklerini aşağıya doğru bastırın ve arka koltuk sırtlıklarını
yatırın 3 69.
Page 77 of 283

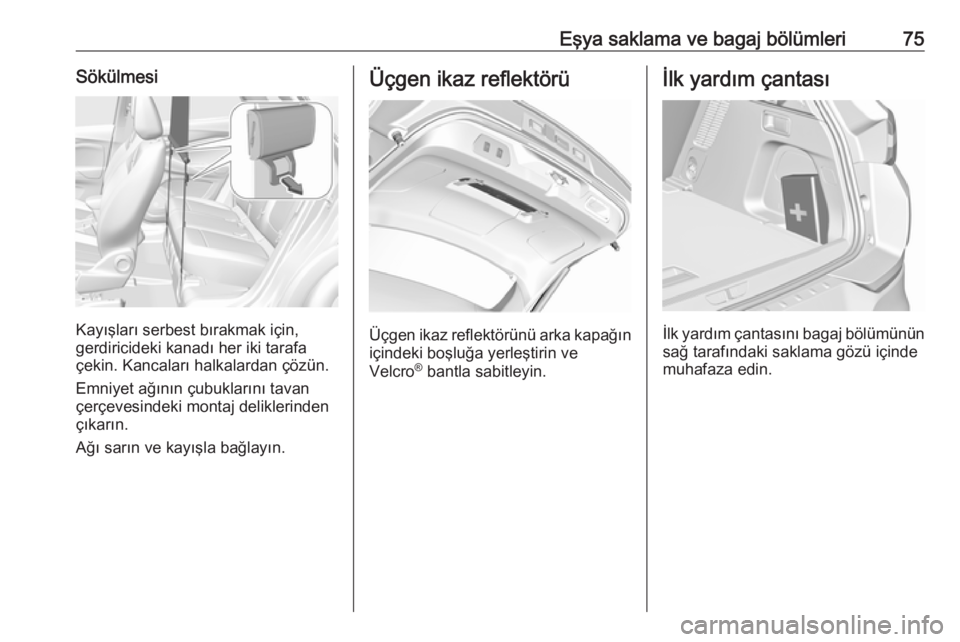

Eşya saklama ve bagaj bölümleri75Sökülmesi
Kayışları serbest bırakmak için,
gerdiricideki kanadı her iki tarafa çekin. Kancaları halkalardan çözün.
Emniyet ağının çubuklarını tavan
çerçevesindeki montaj deliklerinden
çıkarın.
Ağı sarın ve kayışla bağlayın.
Üçgen ikaz reflektörü
Üçgen ikaz reflektörünü arka kapağın
içindeki boşluğa yerleştirin ve
Velcro ®
bantla sabitleyin.
İlk yardım çantası
İlk yardım çantasını bagaj bölümünün
sağ tarafındaki saklama gözü içinde
muhafaza edin.
Page 78 of 283

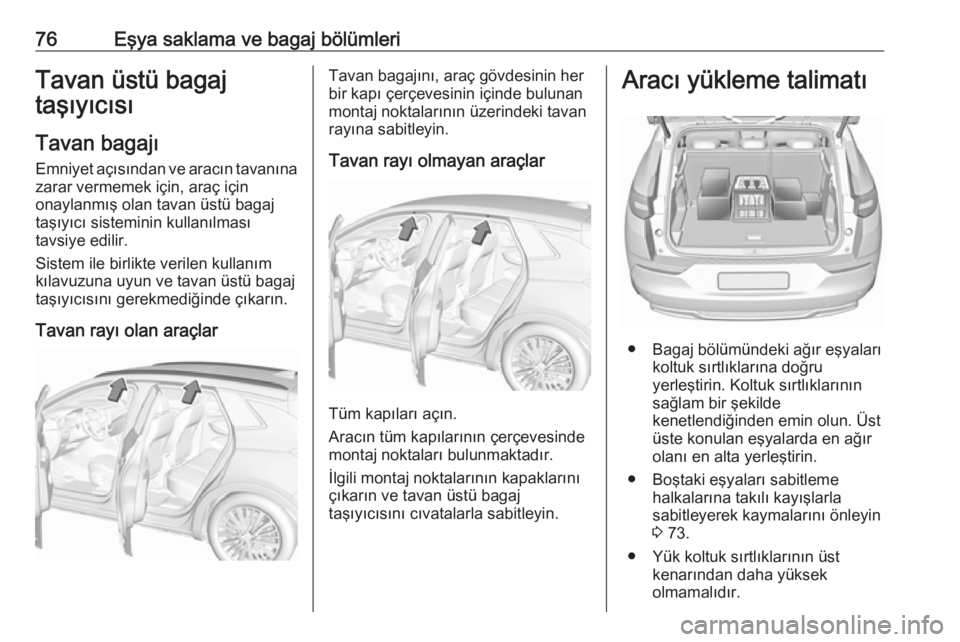

76Eşya saklama ve bagaj bölümleriTavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, araç için
onaylanmış olan tavan üstü bagaj
taşıyıcı sisteminin kullanılması
tavsiye edilir.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun ve tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.
Tavan rayı olan araçlarTavan bagajını, araç gövdesinin her
bir kapı çerçevesinin içinde bulunan
montaj noktalarının üzerindeki tavan
rayına sabitleyin.
Tavan rayı olmayan araçlar
Tüm kapıları açın.
Aracın tüm kapılarının çerçevesinde
montaj noktaları bulunmaktadır.
İlgili montaj noktalarının kapaklarını çıkarın ve tavan üstü bagaj
taşıyıcısını cıvatalarla sabitleyin.
Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
sağlam bir şekilde
kenetlendiğinden emin olun. Üst üste konulan eşyalarda en ağırolanı en alta yerleştirin.
● Boştaki eşyaları sabitleme halkalarına takılı kayışlarla
sabitleyerek kaymalarını önleyin
3 73.
● Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
Page 79 of 283

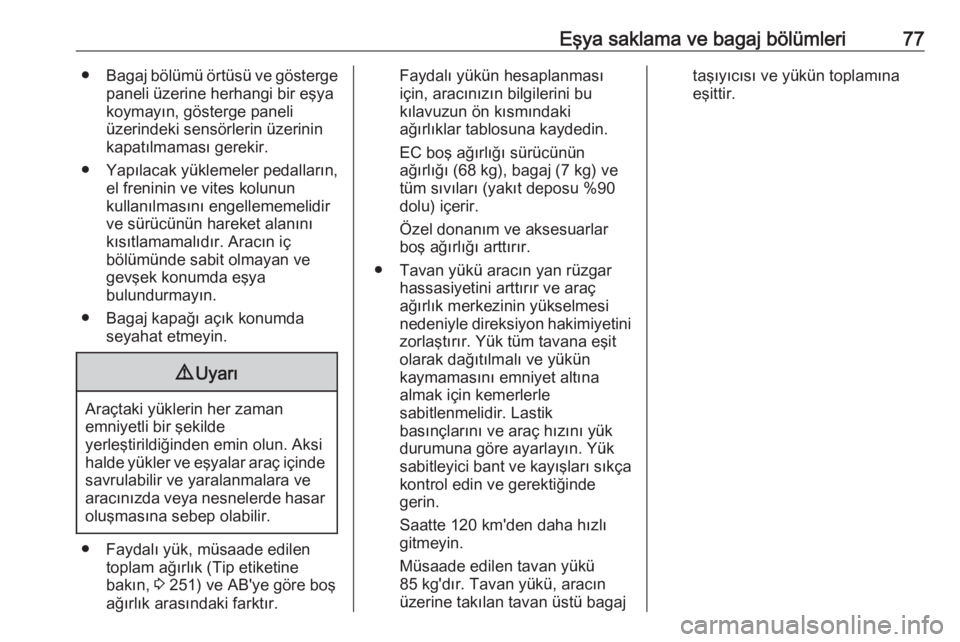

Eşya saklama ve bagaj bölümleri77●Bagaj bölümü örtüsü ve gösterge
paneli üzerine herhangi bir eşyakoymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar
oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine
bakın, 3 251) ve AB'ye göre boş
ağırlık arasındaki farktır.
Faydalı yükün hesaplanması
için, aracınızın bilgilerini bu
kılavuzun ön kısmındaki
ağırlıklar tablosuna kaydedin.
EC boş ağırlığı sürücünün
ağırlığı (68 kg), bagaj (7 kg) ve
tüm sıvıları (yakıt deposu %90
dolu) içerir.
Özel donanım ve aksesuarlar
boş ağırlığı arttırır.
● Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç
ağırlık merkezinin yükselmesi nedeniyle direksiyon hakimiyetini zorlaştırır. Yük tüm tavana eşit
olarak dağıtılmalı ve yükün
kaymamasını emniyet altına
almak için kemerlerle
sabitlenmelidir. Lastik
basınçlarını ve araç hızını yük
durumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça
kontrol edin ve gerektiğinde
gerin.
Saatte 120 km'den daha hızlı
gitmeyin.
Müsaade edilen tavan yükü
85 kg'dır. Tavan yükü, aracın
üzerine takılan tavan üstü bagajtaşıyıcısı ve yükün toplamına
eşittir.
Page 80 of 283

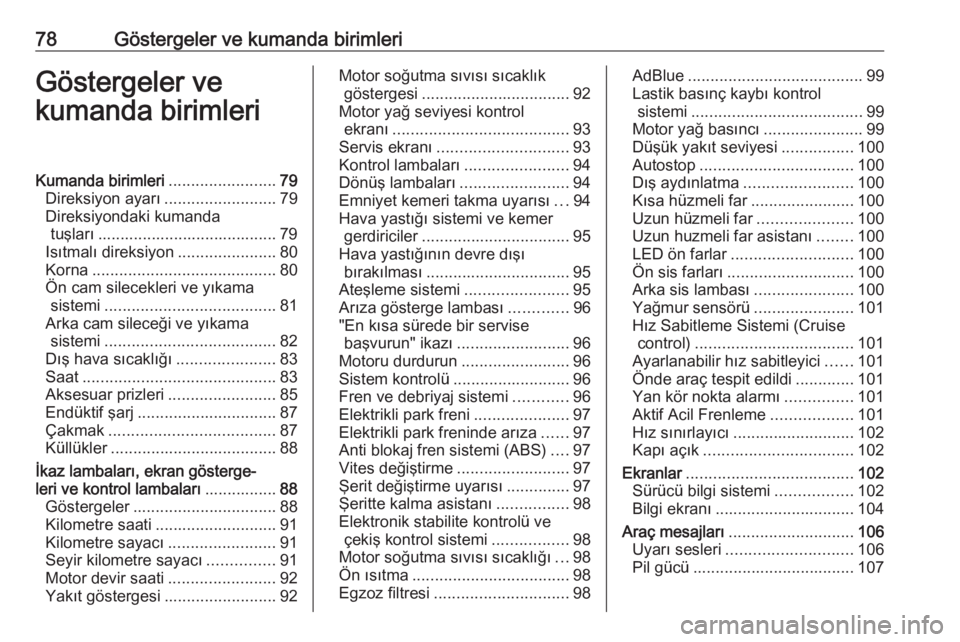

78Göstergeler ve kumanda birimleriGöstergeler ve
kumanda birimleriKumanda birimleri ........................79
Direksiyon ayarı .........................79
Direksiyondaki kumanda tuşları ........................................ 79
Isıtmalı direksiyon ......................80
Korna ......................................... 80
Ön cam silecekleri ve yıkama sistemi ...................................... 81
Arka cam sileceği ve yıkama sistemi ...................................... 82
Dış hava sıcaklığı ......................83
Saat ........................................... 83
Aksesuar prizleri ........................85
Endüktif şarj ............................... 87
Çakmak ..................................... 87
Küllükler ..................................... 88
İkaz lambaları, ekran gösterge‐ leri ve kontrol lambaları ................88
Göstergeler ................................ 88
Kilometre saati ........................... 91
Kilometre sayacı ........................91
Seyir kilometre sayacı ...............91
Motor devir saati ........................92
Yakıt göstergesi .........................92Motor soğutma sıvısı sıcaklık
göstergesi ................................. 92
Motor yağ seviyesi kontrol ekranı ....................................... 93
Servis ekranı ............................. 93
Kontrol lambaları .......................94
Dönüş lambaları ........................94
Emniyet kemeri takma uyarısı ...94
Hava yastığı sistemi ve kemer gerdiriciler ................................. 95
Hava yastığının devre dışı bırakılması ................................ 95
Ateşleme sistemi .......................95
Arıza gösterge lambası .............96
"En kısa sürede bir servise başvurun" ikazı ......................... 96
Motoru durdurun ........................96
Sistem kontrolü .......................... 96
Fren ve debriyaj sistemi ............96
Elektrikli park freni .....................97
Elektrikli park freninde arıza ......97
Anti blokaj fren sistemi (ABS) ....97
Vites değiştirme .........................97
Şerit değiştirme uyarısı ..............97
Şeritte kalma asistanı ................98
Elektronik stabilite kontrolü ve çekiş kontrol sistemi .................98
Motor soğutma sıvısı sıcaklığı ...98
Ön ısıtma ................................... 98
Egzoz filtresi .............................. 98AdBlue....................................... 99
Lastik basınç kaybı kontrol sistemi ...................................... 99
Motor yağ basıncı ......................99
Düşük yakıt seviyesi ................100
Autostop .................................. 100
Dış aydınlatma ........................ 100
Kısa hüzmeli far .......................100
Uzun hüzmeli far .....................100
Uzun huzmeli far asistanı ........100
LED ön farlar ........................... 100
Ön sis farları ............................ 100
Arka sis lambası ......................100
Yağmur sensörü ......................101
Hız Sabitleme Sistemi (Cruise control) ................................... 101
Ayarlanabilir hız sabitleyici ......101
Önde araç tespit edildi .............101
Yan kör nokta alarmı ...............101
Aktif Acil Frenleme ..................101
Hız sınırlayıcı ........................... 102
Kapı açık ................................. 102
Ekranlar ..................................... 102
Sürücü bilgi sistemi .................102
Bilgi ekranı ............................... 104
Araç mesajları ............................ 106
Uyarı sesleri ............................ 106
Pil gücü .................................... 107
