OPEL GRANDLAND X 2019 Инструкция по эксплуатации (in Russian)

Приборы и средства управления99

100Приборы и средства управленияОбзорOУказатели поворота
3 105XИндикатор напоми‐
нания о непристег‐
нутых ремнях
безопасности 3 105vПодушки безопас‐
ности и натяжители
ремней безопас‐
ности 3 106VОтключение
подушки безопас‐
ности 3 106pСистема зарядки
3 106ZСигнализатор неис‐
правности 3 107HИндикатор срока
очередного техниче‐
ского обслуживания
3 107ОСТАНО‐
ВИТЕСЬОстанов двигателя
3 107JПроверка системы
3 108RТормозная система и
сцепление 3 108m ,
oЭлектромеханиче‐
ский стояночный
тормоз 3 108EНеисправность элек‐
тромеханического
стояночного тормоза
3 108uАнтиблокировочная
тормозная система
(ABS) 3 109RПереключение
передач 3 109)Предупреждение о
выходе за пределы
полосы движения
3 109LСистема предупреж‐
дения о выходе из
занимаемой полосы
с активным подрули‐
ванием 3 109bЭлектронная
система динамиче‐ ской стабилизации и
система контроля
движения 3 110WoВысокая темпера‐
тура охлаждающей
жидкости двигателя
3 110!Предварительный
подогрев 3 110%Сажевый фильтр
3 110YЖидкость AdBlue
3 111wСистема обнару‐
жения потери
давления в шинах
3 111IДавление моторного
масла 3 111YoНизкий уровень
топлива 3 112DРежим Autostop
3 112

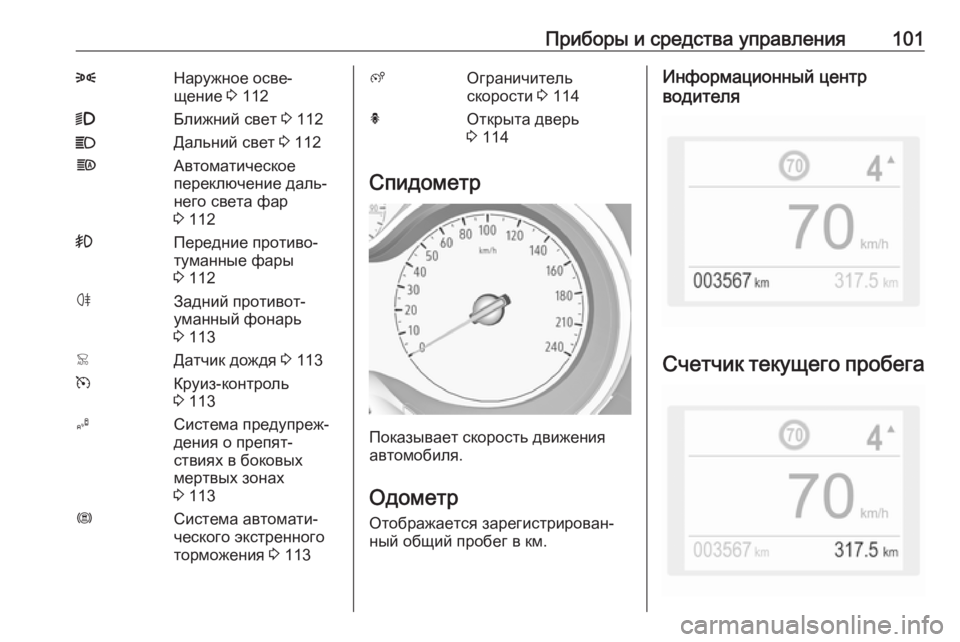

Приборы и средства управления1018Наружное осве‐
щение 3 1129Ближний свет 3 112CДальний свет 3 112fАвтоматическое
переключение даль‐
него света фар
3 112>Передние противо‐
туманные фары
3 112øЗадний противот‐
уманный фонарь
3 113<Датчик дождя 3 113mКруиз-контроль
3 113BСистема предупреж‐
дения о препят‐
ствиях в боковых
мертвых зонах
3 113ØСистема автомати‐
ческого экстренного
торможения 3 113ßОграничитель
скорости 3 114hОткрыта дверь
3 114
Спидометр
Показывает скорость движения
автомобиля.
Одометр
Отображается зарегистрирован‐
ный общий пробег в км.
Информационный центр
водителя
Счетчик текущего пробега

102Приборы и средства управленияНа дисплее информационного
центра водителя отображается
пробег с момента последнего
сброса показаний счетчика.
Счетчик текущего пробега реги‐
стрирует пробег до 9999 км, после
чего сбрасывается на 0.
Нажмите L и удерживайте
2 секунды, чтобы сбросить показа‐
ния счетчика текущего пробега.
В меню данных о пробеге / расходе топлива можно выбрать одну из
двух страниц, на каждой из которых
отображаются показания незави‐

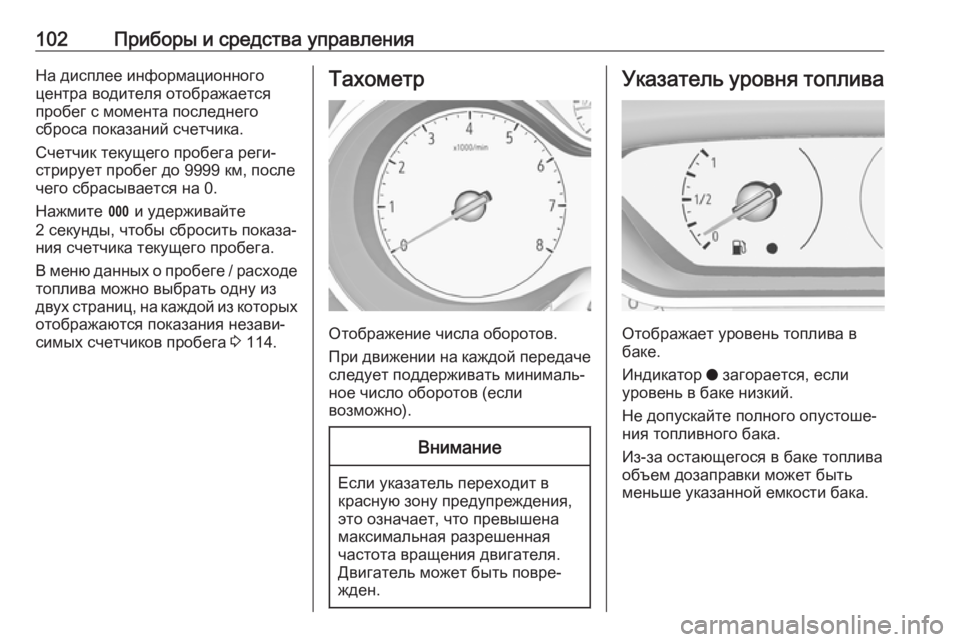

симых счетчиков пробега 3 114.Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор o загорается, если
уровень в баке низкий.
Не допускайте полного опустоше‐
ния топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.

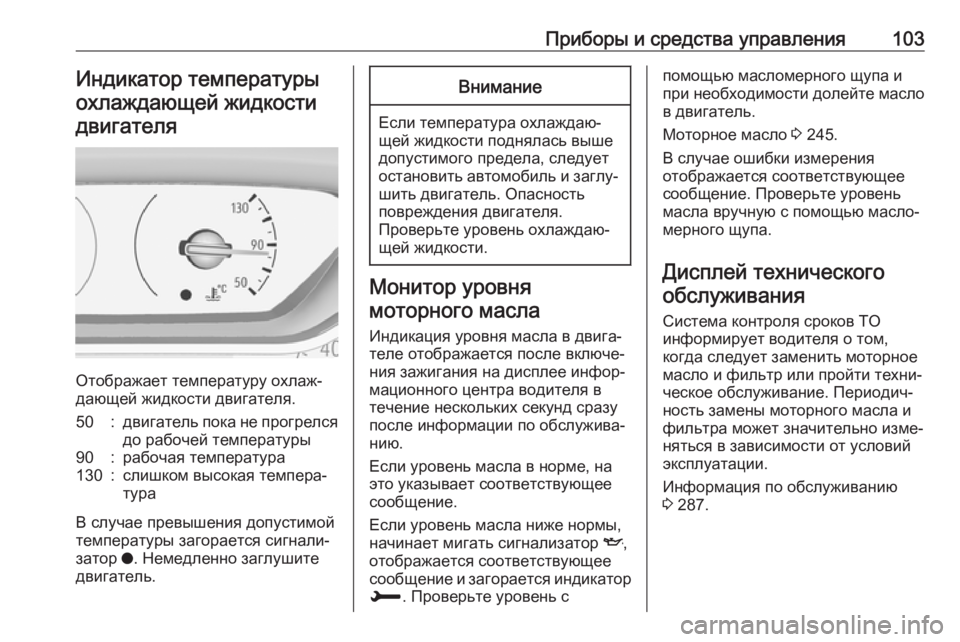

Приборы и средства управления103Индикатор температурыохлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
50:двигатель пока не прогрелся
до рабочей температуры90:рабочая температура130:слишком высокая темпера‐
тура
В случае превышения допустимой
температуры загорается сигнали‐
затор o. Немедленно заглушите
двигатель.
Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Монитор уровня
моторного масла
Индикация уровня масла в двига‐
теле отображается после включе‐
ния зажигания на дисплее инфор‐
мационного центра водителя в
течение нескольких секунд сразу
после информации по обслужива‐
нию.
Если уровень масла в норме, на
это указывает соответствующее
сообщение.
Если уровень масла ниже нормы,
начинает мигать сигнализатор I,
отображается соответствующее
сообщение и загорается индикатор
H . Проверьте уровень с
помощью масломерного щупа и
при необходимости долейте масло в двигатель.
Моторное масло 3 245.
В случае ошибки измерения
отображается соответствующее
сообщение. Проверьте уровень масла вручную с помощью масло‐
мерного щупа.
Дисплей технического обслуживания
Система контроля сроков ТО
информирует водителя о том,
когда следует заменить моторное
масло и фильтр или пройти техни‐
ческое обслуживание. Периодич‐
ность замены моторного масла и
фильтра может значительно изме‐
няться в зависимости от условий
эксплуатации.
Информация по обслуживанию
3 287.

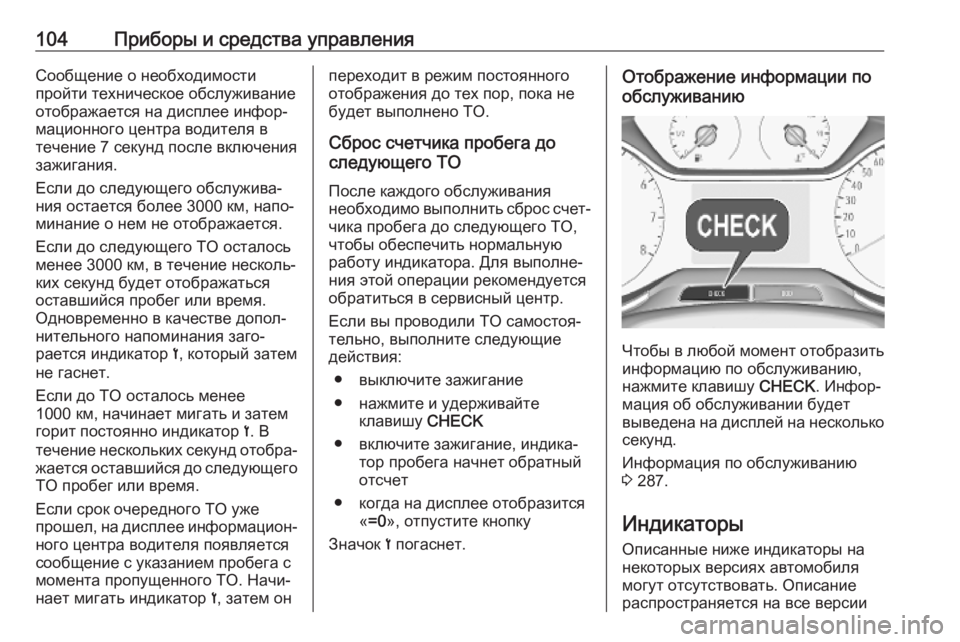

104Приборы и средства управленияСообщение о необходимости
пройти техническое обслуживание
отображается на дисплее инфор‐
мационного центра водителя в
течение 7 секунд после включения
зажигания.
Если до следующего обслужива‐
ния остается более 3000 км, напо‐
минание о нем не отображается.
Если до следующего ТО осталось
менее 3000 км, в течение несколь‐
ких секунд будет отображаться
оставшийся пробег или время.
Одновременно в качестве допол‐
нительного напоминания заго‐
рается индикатор <, который затем
не гаснет.
Если до ТО осталось менее
1000 км, начинает мигать и затем
горит постоянно индикатор <. В
течение нескольких секунд отобра‐
жается оставшийся до следующего ТО пробег или время.
Если срок очередного ТО уже
прошел, на дисплее информацион‐
ного центра водителя появляется
сообщение с указанием пробега с
момента пропущенного ТО. Начи‐
нает мигать индикатор <, затем онпереходит в режим постоянного
отображения до тех пор, пока не
будет выполнено ТО.
Сброс счетчика пробега до
следующего ТО
После каждого обслуживания
необходимо выполнить сброс счет‐ чика пробега до следующего ТО,
чтобы обеспечить нормальную работу индикатора. Для выполне‐
ния этой операции рекомендуется
обратиться в сервисный центр.
Если вы проводили ТО самостоя‐
тельно, выполните следующие
действия:
● выключите зажигание
● нажмите и удерживайте клавишу CHECK
● включите зажигание, индика‐ тор пробега начнет обратный
отсчет
● когда на дисплее отобразится «=0 », отпустите кнопку
Значок < погаснет.Отображение информации по
обслуживанию
Чтобы в любой момент отобразить
информацию по обслуживанию,
нажмите клавишу CHECK. Инфор‐
мация об обслуживании будет
выведена на дисплей на несколько секунд.
Информация по обслуживанию
3 287.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии

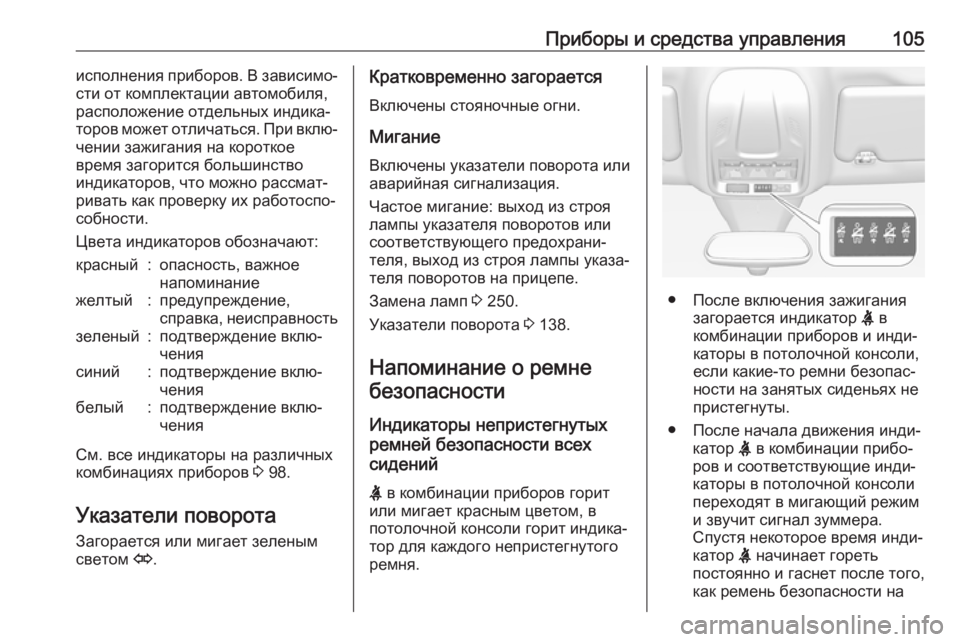

Приборы и средства управления105исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения
См. все индикаторы на различных
комбинациях приборов 3 98.
Указатели поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
Мигание Включены указатели поворота или
аварийная сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов на прицепе.
Замена ламп 3 250.
Указатели поворота 3 138.
Напоминание о ремне безопасности
Индикаторы непристегнутых
ремней безопасности всех
сидений
X в комбинации приборов горит
или мигает красным цветом, в
потолочной консоли горит индика‐
тор для каждого непристегнутого
ремня.
● После включения зажигания
загорается индикатор X в
комбинации приборов и инди‐ каторы в потолочной консоли,
если какие-то ремни безопас‐
ности на занятых сиденьях не
пристегнуты.
● После начала движения инди‐ катор X в комбинации прибо‐
ров и соответствующие инди‐
каторы в потолочной консоли
переходят в мигающий режим
и звучит сигнал зуммера.
Спустя некоторое время инди‐
катор X начинает гореть
постоянно и гаснет после того, как ремень безопасности на

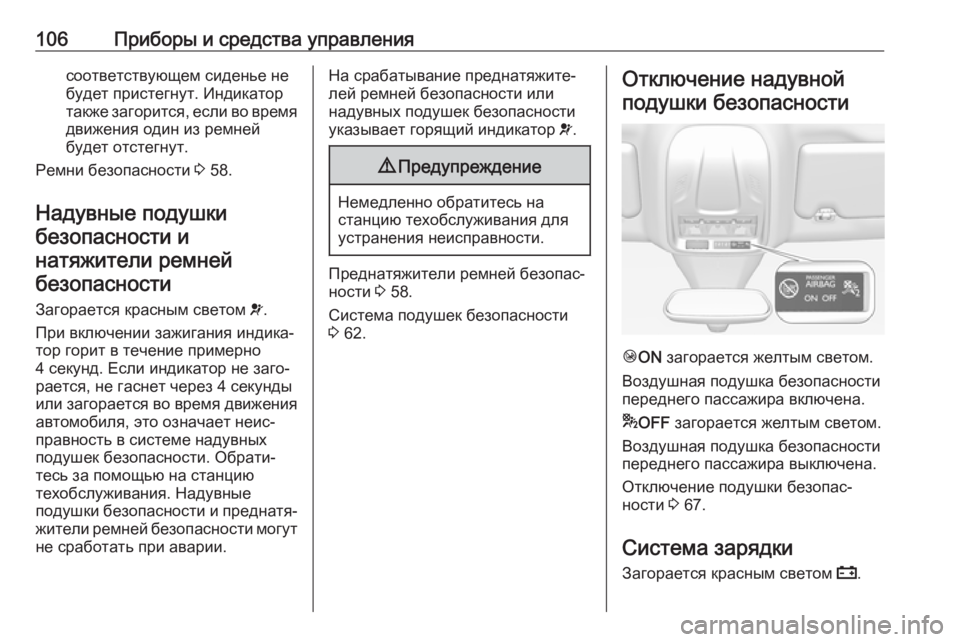

106Приборы и средства управлениясоответствующем сиденье не
будет пристегнут. Индикатор
также загорится, если во время движения один из ремней
будет отстегнут.
Ремни безопасности 3 58.
Надувные подушки безопасности инатяжители ремнейбезопасности
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если индикатор не заго‐
рается, не гаснет через 4 секунды
или загорается во время движения
автомобиля, это означает неис‐
правность в системе надувных
подушек безопасности. Обрати‐
тесь за помощью на станцию
техобслуживания. Надувные
подушки безопасности и преднатя‐
жители ремней безопасности могутне сработать при аварии.На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности 3 58.
Система подушек безопасности
3 62.
Отключение надувной
подушки безопасности
Ó ON загорается желтым светом.
Воздушная подушка безопасности
переднего пассажира включена.
* OFF загорается желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена.
Отключение подушки безопас‐
ности 3 67.
Система зарядки
Загорается красным светом p.

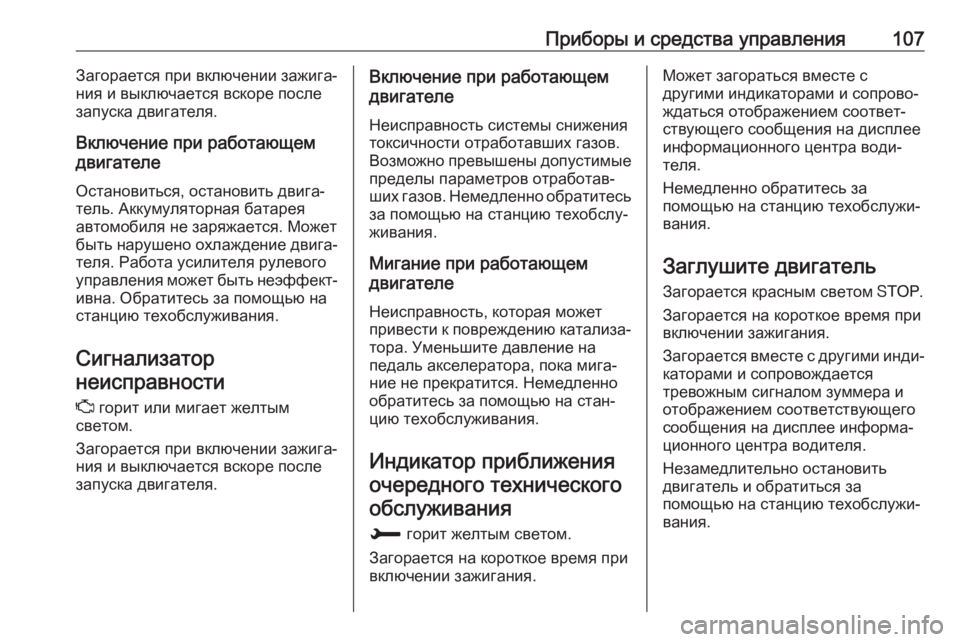

Приборы и средства управления107Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор неисправности
Z горит или мигает желтым
светом.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐
живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора, пока мига‐
ние не прекратится. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Индикатор приближенияочередного техническогообслуживания
H горит желтым светом.
Загорается на короткое время при
включении зажигания.Может загораться вместе с
другими индикаторами и сопрово‐
ждаться отображением соответ‐
ствующего сообщения на дисплее
информационного центра води‐
теля.
Немедленно обратитесь за
помощью на станцию техобслужи‐
вания.
Заглушите двигатель Загорается красным светом Y.
Загорается на короткое время при
включении зажигания.
Загорается вместе с другими инди‐
каторами и сопровождается
тревожным сигналом зуммера и
отображением соответствующего
сообщения на дисплее информа‐
ционного центра водителя.
Незамедлительно остановить
двигатель и обратиться за
помощью на станцию техобслужи‐
вания.

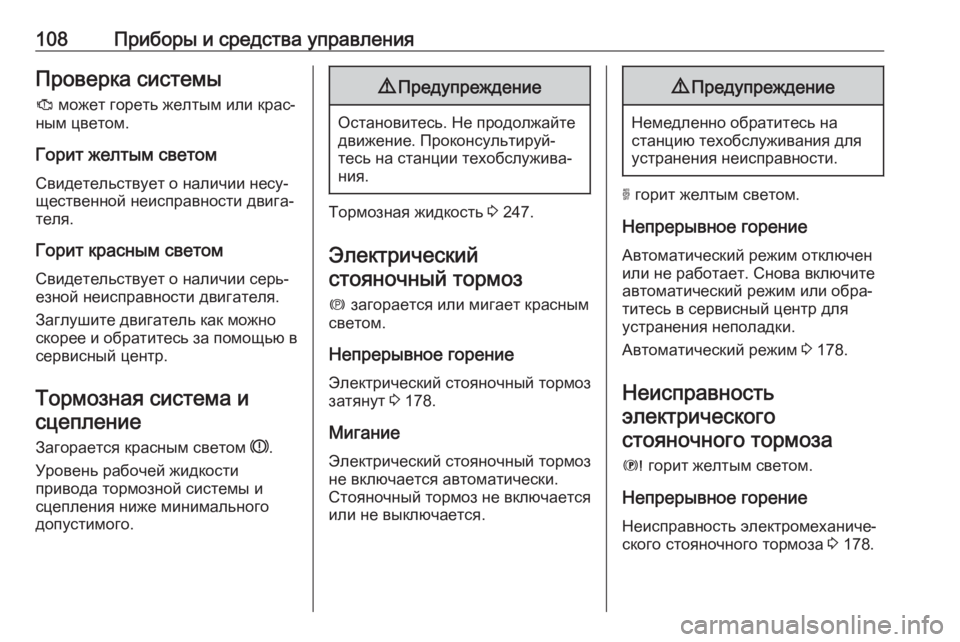

108Приборы и средства управленияПроверка системыJ может гореть желтым или крас‐
ным цветом.
Горит желтым светом Свидетельствует о наличии несу‐
щественной неисправности двига‐ теля.
Горит красным светом
Свидетельствует о наличии серь‐ езной неисправности двигателя.
Заглушите двигатель как можно
скорее и обратитесь за помощью в
сервисный центр.
Тормозная система исцепление
Загорается красным светом R.
Уровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального
допустимого.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Тормозная жидкость 3 247.
Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Непрерывное горение Электрический стояночный тормоз
затянут 3 178.
Мигание Электрический стояночный тормозне включается автоматически.
Стояночный тормоз не включается
или не выключается.
9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
o горит желтым светом.
Непрерывное горение Автоматический режим отключен
или не работает. Снова включите
автоматический режим или обра‐
титесь в сервисный центр для
устранения неполадки.
Автоматический режим 3 178.
Неисправность
электрического
стояночного тормоза
E горит желтым светом.
Непрерывное горение Неисправность электромеханиче‐
ского стояночного тормоза 3 178.
