ESP OPEL GRANDLAND X 2020 Manual de Instruções (in Portugues)

Instrumentos, elementos de manuseamento89
Na consola traseira encontra-se
igualmente uma tomada de 12 V.
Na parede lateral esquerda da
bagageira existe outra tomada de
12 V.
Não exceder o consumo máximo de
energia de 120 W.
Na consola traseira poderá haver
igualmente uma tomada de 230 V.
Não exceder o consumo máximo de
energia de 150 W.
Com a ignição desligada, as tomadas
de energia são desactivadas. Além
disso, as tomadas de energia são
desactivadas no caso de baixa
tensão da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar a tomada utilizando
fichas incorrectas.
Sistema Start/Stop 3 150.
Entradas USB
Existe uma entrada USB atrás da
tampa de arrumação. Premir a tampa
para abrir.

Instrumentos, elementos de manuseamento95Indicador do nível decombustível
Apresenta o nível do combustível.
A luz de aviso o acende-se se o nível
de combustível for baixo.
Nunca deixar o depósito de
combustível ficar totalmente vazio.
Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do depósito de combustível.
Indicador de nível de carga
da bateria
O indicador de nível da carga da
bateria indica o estado de carga da
bateria de alta tensão.
Indicador do nível de carga
O indicador de nível de carga indica
o nível de energia atual do veículo.

Instrumentos, elementos de manuseamento97indicador C. Confirmar o nível de
óleo do motor utilizando a vareta e
atestar o óleo de motor,
respetivamente.
Óleo de motor 3 234.
Uma mensagem indica uma falha de
medição. Verificar o nível de óleo do
motor manualmente utilizando a
vareta do óleo.
Visor de serviço O sistema de serviço informa quando
deve ser mudado o óleo do motor e
filtro ou quando é necessária uma
revisão do veículo. Com base nas
condições de condução, o intervalo a
que o óleo do motor e filtro devem ser mudados pode variar
consideravelmente.
Informação de Serviço 3 273.
Uma revisão programada necessária
é indicada no Centro de Informação
do Condutor durante 7 segundos
depois de ligar a ignição.
Se não for necessária uma revisão
nos próximos 3.000 km ou mais, não
é apresentada nenhuma informação
sobre a assistência no visor.Se for necessária uma revisão nos
próximos 3.000 km, a distância ou a
duração restante é indicada durante
vários segundos. Em simultâneo,
C acende-se continuamente como
lembrete.
Se faltarem menos de 1.000 km para
uma revisão, C começa a piscar e
em seguida fica acesa
continuamente. A distância ou a
duração restante são indicadas
durante vários segundos.
Uma revisão programada vencida é
indicada por uma mensagem no
Centro de Informação do Condutor
que mostra a distância vencida.
C começa a piscar e em seguida
fica acesa continuamente até ser
realizada a revisão.
Reposição do intervalo entre
revisões
Após cada serviço, o indicador de
serviço deve ser reposto para
garantir um funcionamento correto.
Recomenda-se o recurso a uma
oficina.Se a revisão for executada pelo
proprietário, proceder do seguinte
modo:
● desligar a ignição
● premir continuamente o botão CHECK
● ligar a ignição; a indicação da distância inicia uma contagem
decrescente
● quando o visor indicar =0, soltar
o botão
O símbolo C desaparece.
Obtenção de informação de
serviço

98Instrumentos, elementos de manuseamentoPara obter o estado da informação de
serviço em qualquer momento,
premir o botão CHECK. A informação
de serviço é apresentada durante
alguns segundos.
Informação de Serviço 3 273.
Luzes de aviso
Os indicadores de controlo descritos não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos. Conforme o equipamento, a posição das luzes de
aviso pode variar. Quando se liga a
ignição, a maior parte dos
indicadores de controlo acendem-se
por breves instantes para efeitos de
teste de funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:vermelho:perigo, aviso importanteamarelo:aviso, informação, avariaverde:confirmação de
activaçãoazul:confirmação de
activaçãobranco:confirmação de
activaçãoConsultar todas as luzes de aviso nos diferentes conjuntos de instrumentos
3 92.
Luzes indicadoras de mudança de direção
O acende-se ou pisca a verde.
Acende brevemente As luzes de presença estão acesas.
Pisca
As luzes de mudança de direção ou
as luzes de emergência são ativadas.
Intermitência rápida: falha de uma luz de mudança de direção ou do fusívelassociado, falha de uma luz de
mudança de direção no reboque.
Substituição de lâmpadas 3 240.
Luzes de mudança de direção 3 126.Aviso do cinto de segurança
Aviso do cinto de segurança em
todos os bancos
X acende-se ou pisca na cor
vermelha no conjunto de
instrumentos juntamente com a
indicação na consola do tejadilho relativamente a cada cinto de
segurança.
● Quando a ignição é ligada, X no
conjunto de instrumentos e o
símbolo do respetivo banco na

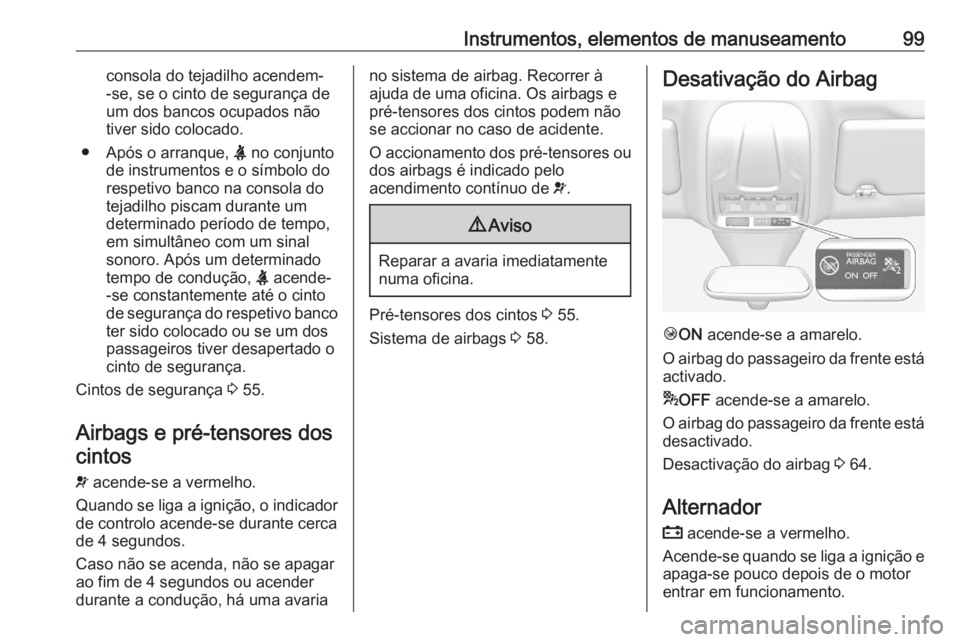

Instrumentos, elementos de manuseamento99consola do tejadilho acendem-
-se, se o cinto de segurança de
um dos bancos ocupados não
tiver sido colocado.
● Após o arranque, X no conjunto
de instrumentos e o símbolo do
respetivo banco na consola do
tejadilho piscam durante um
determinado período de tempo,
em simultâneo com um sinal
sonoro. Após um determinado
tempo de condução, X acende-
-se constantemente até o cinto
de segurança do respetivo banco ter sido colocado ou se um dos
passageiros tiver desapertado o
cinto de segurança.
Cintos de segurança 3 55.
Airbags e pré-tensores dos
cintos
v acende-se a vermelho.
Quando se liga a ignição, o indicador
de controlo acende-se durante cerca de 4 segundos.
Caso não se acenda, não se apagar
ao fim de 4 segundos ou acender
durante a condução, há uma avariano sistema de airbag. Recorrer à
ajuda de uma oficina. Os airbags e
pré-tensores dos cintos podem não
se accionar no caso de acidente.
O accionamento dos pré-tensores ou dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos 3 55.
Sistema de airbags 3 58.
Desativação do Airbag
Ó ON acende-se a amarelo.
O airbag do passageiro da frente está activado.
* OFF acende-se a amarelo.
O airbag do passageiro da frente está
desactivado.
Desactivação do airbag 3 64.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.

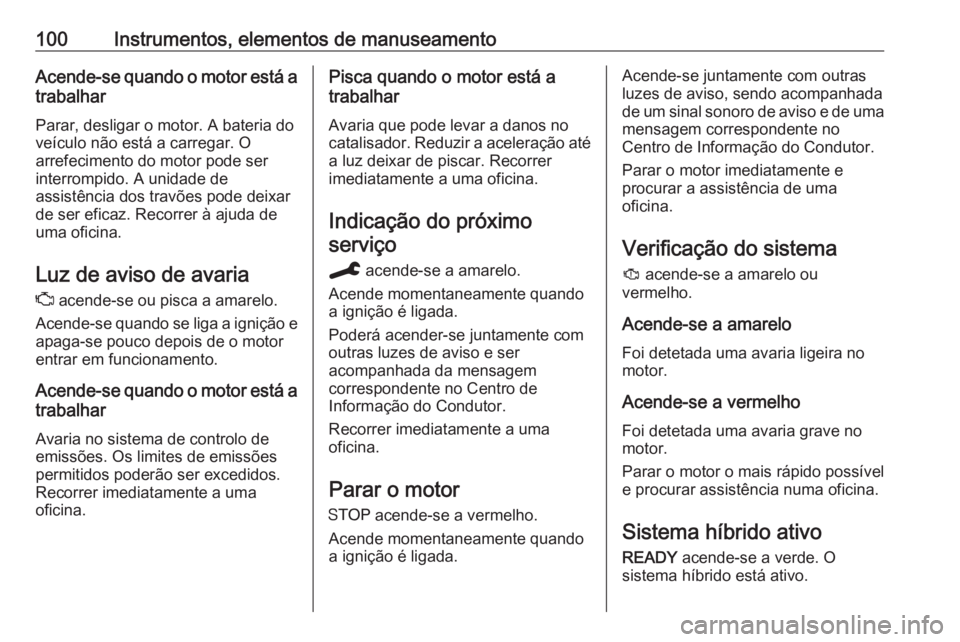

100Instrumentos, elementos de manuseamentoAcende-se quando o motor está atrabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer à ajuda de
uma oficina.
Luz de aviso de avaria
Z acende-se ou pisca a amarelo.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalhar
Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.
Recorrer imediatamente a uma
oficina.Pisca quando o motor está a
trabalhar
Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até
a luz deixar de piscar. Recorrer
imediatamente a uma oficina.
Indicação do próximo serviço
C acende-se a amarelo.
Acende momentaneamente quando
a ignição é ligada.
Poderá acender-se juntamente com
outras luzes de aviso e ser
acompanhada da mensagem
correspondente no Centro de
Informação do Condutor.
Recorrer imediatamente a uma
oficina.
Parar o motor
Y acende-se a vermelho.
Acende momentaneamente quando
a ignição é ligada.Acende-se juntamente com outras luzes de aviso, sendo acompanhada
de um sinal sonoro de aviso e de uma
mensagem correspondente no
Centro de Informação do Condutor.
Parar o motor imediatamente e
procurar a assistência de uma
oficina.
Verificação do sistema
J acende-se a amarelo ou
vermelho.
Acende-se a amarelo
Foi detetada uma avaria ligeira no
motor.
Acende-se a vermelho Foi detetada uma avaria grave no
motor.
Parar o motor o mais rápido possível
e procurar assistência numa oficina.
Sistema híbrido ativo READY acende-se a verde. O
sistema híbrido está ativo.

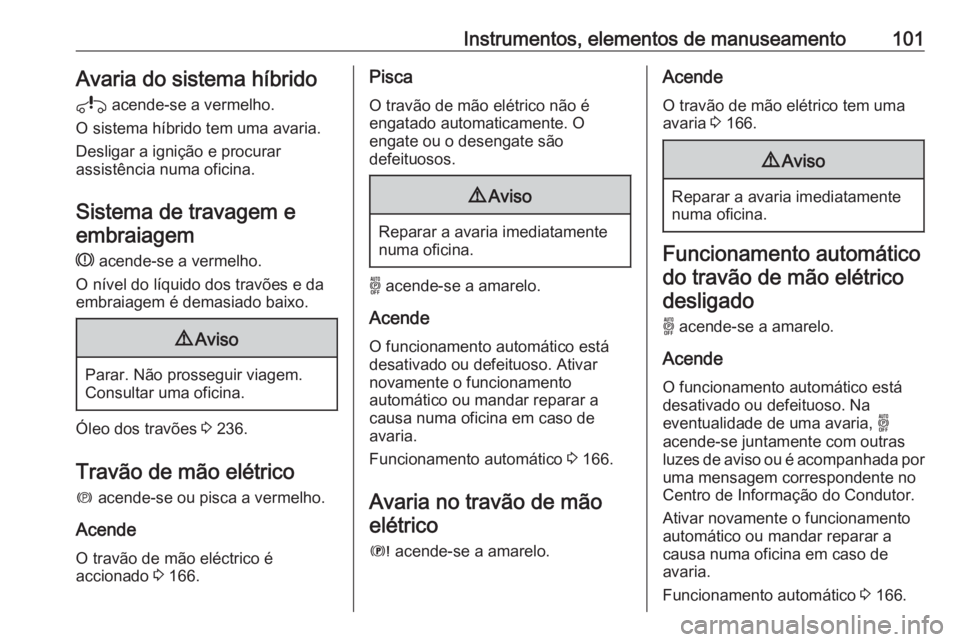

Instrumentos, elementos de manuseamento101Avaria do sistema híbrido
i acende-se a vermelho.
O sistema híbrido tem uma avaria.
Desligar a ignição e procurar
assistência numa oficina.
Sistema de travagem eembraiagem
R acende-se a vermelho.
O nível do líquido dos travões e da
embraiagem é demasiado baixo.9 Aviso
Parar. Não prosseguir viagem.
Consultar uma oficina.
Óleo dos travões 3 236.
Travão de mão elétrico
m acende-se ou pisca a vermelho.
Acende O travão de mão eléctrico é
accionado 3 166.
Pisca
O travão de mão elétrico não é
engatado automaticamente. O
engate ou o desengate são
defeituosos.9 Aviso
Reparar a avaria imediatamente
numa oficina.
o acende-se a amarelo.
Acende
O funcionamento automático está
desativado ou defeituoso. Ativar novamente o funcionamento
automático ou mandar reparar a
causa numa oficina em caso de
avaria.
Funcionamento automático 3 166.
Avaria no travão de mão
elétrico
E acende-se a amarelo.
Acende
O travão de mão elétrico tem uma
avaria 3 166.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Funcionamento automático
do travão de mão elétrico desligado
o acende-se a amarelo.
Acende
O funcionamento automático está
desativado ou defeituoso. Na
eventualidade de uma avaria, o
acende-se juntamente com outras luzes de aviso ou é acompanhada por uma mensagem correspondente no
Centro de Informação do Condutor.
Ativar novamente o funcionamento
automático ou mandar reparar a
causa numa oficina em caso de
avaria.
Funcionamento automático 3 166.

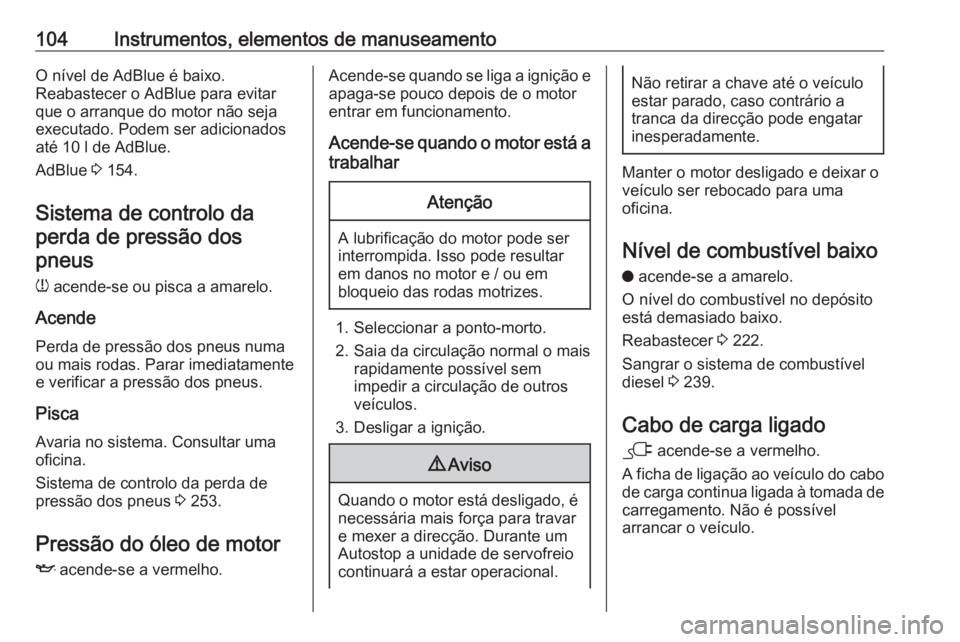

104Instrumentos, elementos de manuseamentoO nível de AdBlue é baixo.
Reabastecer o AdBlue para evitar
que o arranque do motor não seja executado. Podem ser adicionados
até 10 l de AdBlue.
AdBlue 3 154.
Sistema de controlo da perda de pressão dospneus
w acende-se ou pisca a amarelo.
Acende
Perda de pressão dos pneus numa ou mais rodas. Parar imediatamente
e verificar a pressão dos pneus.
Pisca Avaria no sistema. Consultar umaoficina.
Sistema de controlo da perda de
pressão dos pneus 3 253.
Pressão do óleo de motor
I acende-se a vermelho.Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a
trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e / ou em
bloqueio das rodas motrizes.
1. Seleccionar a ponto-morto.
2. Saia da circulação normal o mais rapidamente possível sem
impedir a circulação de outros
veículos.
3. Desligar a ignição.
9 Aviso
Quando o motor está desligado, é
necessária mais força para travar
e mexer a direcção. Durante um
Autostop a unidade de servofreio
continuará a estar operacional.
Não retirar a chave até o veículo
estar parado, caso contrário a
tranca da direcção pode engatar
inesperadamente.
Manter o motor desligado e deixar o
veículo ser rebocado para uma
oficina.
Nível de combustível baixo
o acende-se a amarelo.
O nível do combustível no depósito
está demasiado baixo.
Reabastecer 3 222.
Sangrar o sistema de combustível
diesel 3 239.
Cabo de carga ligado j acende-se a vermelho.
A ficha de ligação ao veículo do cabo de carga continua ligada à tomada de
carregamento. Não é possível
arrancar o veículo.

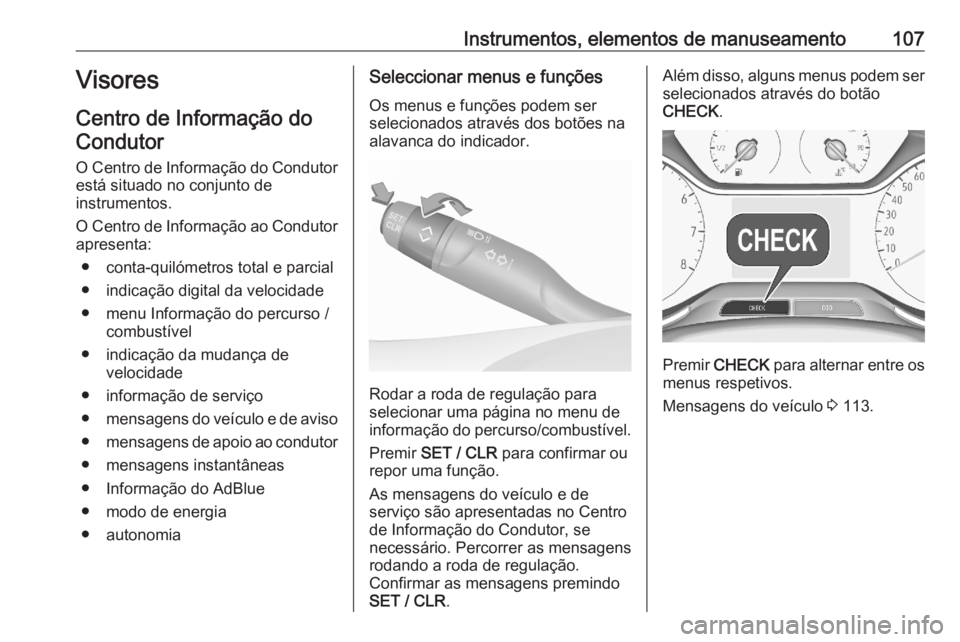

Instrumentos, elementos de manuseamento107Visores
Centro de Informação do
Condutor
O Centro de Informação do Condutor
está situado no conjunto de
instrumentos.
O Centro de Informação ao Condutor apresenta:
● conta-quilómetros total e parcial
● indicação digital da velocidade
● menu Informação do percurso / combustível
● indicação da mudança de velocidade
● informação de serviço
● mensagens do veículo e de aviso
● mensagens de apoio ao condutor
● mensagens instantâneas
● Informação do AdBlue
● modo de energia
● autonomiaSeleccionar menus e funções
Os menus e funções podem ser
selecionados através dos botões na
alavanca do indicador.
Rodar a roda de regulação para
selecionar uma página no menu de
informação do percurso/combustível.
Premir SET / CLR para confirmar ou
repor uma função.
As mensagens do veículo e de
serviço são apresentadas no Centro
de Informação do Condutor, se
necessário. Percorrer as mensagens
rodando a roda de regulação.
Confirmar as mensagens premindo
SET / CLR .
Além disso, alguns menus podem ser
selecionados através do botão
CHECK .
Premir CHECK para alternar entre os
menus respetivos.
Mensagens do veículo 3 113.

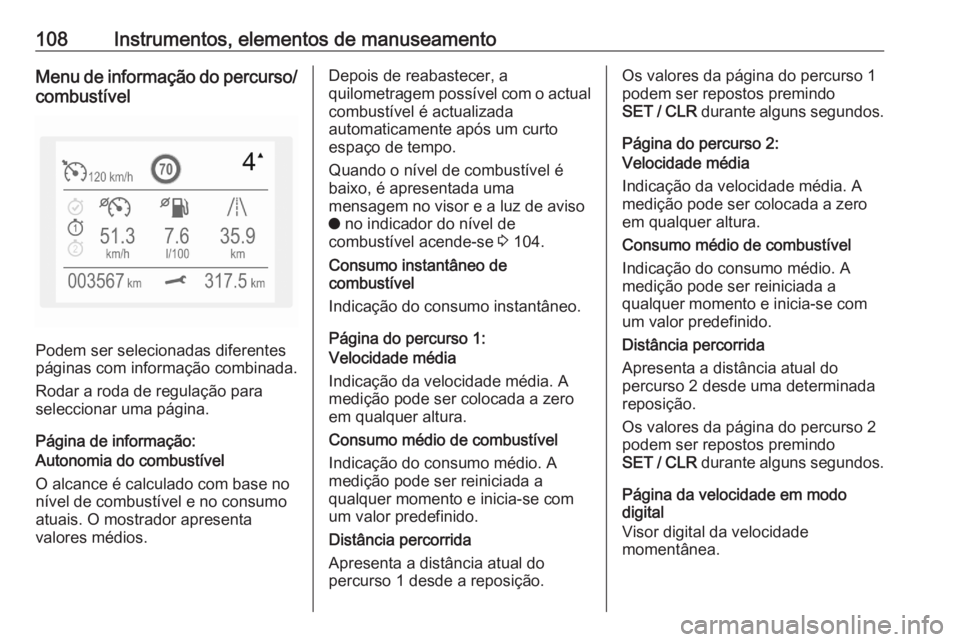

108Instrumentos, elementos de manuseamentoMenu de informação do percurso/combustível
Podem ser selecionadas diferentes
páginas com informação combinada.
Rodar a roda de regulação para
seleccionar uma página.
Página de informação:
Autonomia do combustível
O alcance é calculado com base no
nível de combustível e no consumo
atuais. O mostrador apresenta
valores médios.
Depois de reabastecer, a
quilometragem possível com o actual combustível é actualizada
automaticamente após um curto
espaço de tempo.
Quando o nível de combustível é
baixo, é apresentada uma
mensagem no visor e a luz de aviso
o no indicador do nível de
combustível acende-se 3 104.
Consumo instantâneo de
combustível
Indicação do consumo instantâneo.
Página do percurso 1:
Velocidade média
Indicação da velocidade média. A
medição pode ser colocada a zero
em qualquer altura.
Consumo médio de combustível
Indicação do consumo médio. A
medição pode ser reiniciada a
qualquer momento e inicia-se com
um valor predefinido.
Distância percorrida
Apresenta a distância atual do
percurso 1 desde a reposição.Os valores da página do percurso 1
podem ser repostos premindo
SET / CLR durante alguns segundos.
Página do percurso 2:
Velocidade média
Indicação da velocidade média. A
medição pode ser colocada a zero em qualquer altura.
Consumo médio de combustível
Indicação do consumo médio. A
medição pode ser reiniciada a
qualquer momento e inicia-se com
um valor predefinido.
Distância percorrida
Apresenta a distância atual do
percurso 2 desde uma determinada
reposição.
Os valores da página do percurso 2
podem ser repostos premindo
SET / CLR durante alguns segundos.
Página da velocidade em modo digital
Visor digital da velocidade
momentânea.
