OPEL GRANDLAND X 2020 Manual de utilizare (in Romanian)

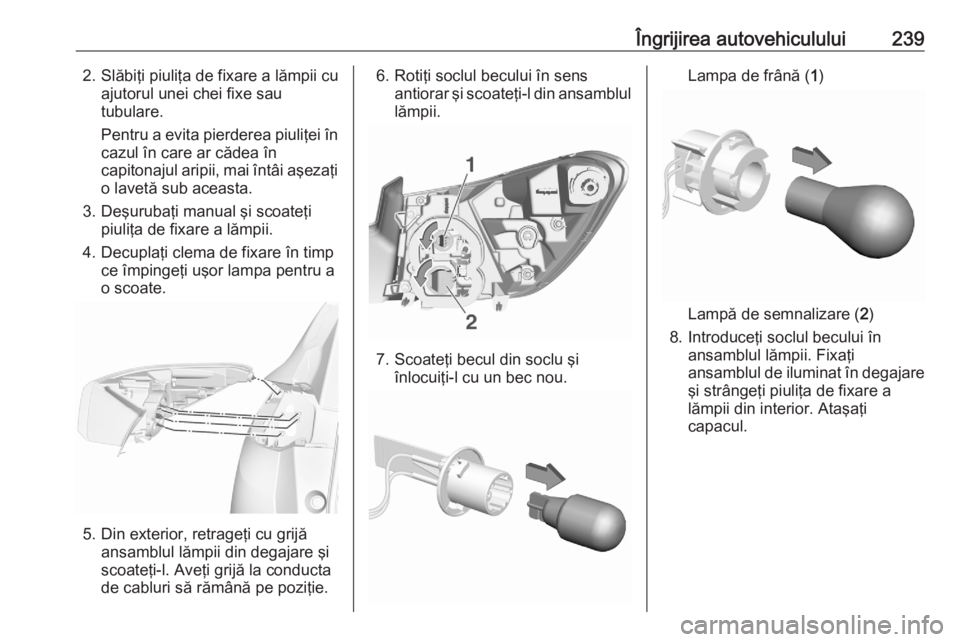

Îngrijirea autovehiculului2392. Slăbiţi piuliţa de fixare a lămpii cuajutorul unei chei fixe sau
tubulare.
Pentru a evita pierderea piuliţei în cazul în care ar cădea în
capitonajul aripii, mai întâi aşezaţi
o lavetă sub aceasta.
3. Deşurubaţi manual şi scoateţi piuliţa de fixare a lămpii.
4. Decuplaţi clema de fixare în timp ce împingeţi uşor lampa pentru a
o scoate.
5. Din exterior, retrageţi cu grijă ansamblul lămpii din degajare şi
scoateţi-l. Aveţi grijă la conducta
de cabluri să rămână pe poziţie.
6. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
7. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
Lampa de frână ( 1)
Lampă de semnalizare ( 2)
8. Introduceţi soclul becului în ansamblul lămpii. Fixaţi
ansamblul de iluminat în degajare
şi strângeţi piuliţa de fixare a
lămpii din interior. Ataşaţi
capacul.

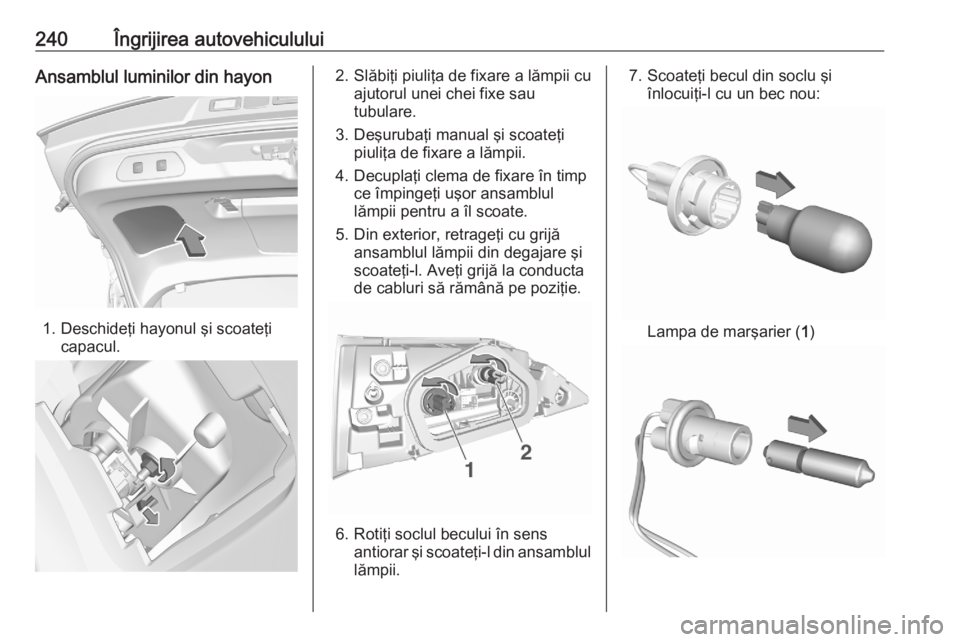

240Îngrijirea autovehicululuiAnsamblul luminilor din hayon
1. Deschideţi hayonul şi scoateţicapacul.
2. Slăbiţi piuliţa de fixare a lămpii cu ajutorul unei chei fixe sau
tubulare.
3. Deşurubaţi manual şi scoateţi piuliţa de fixare a lămpii.
4. Decuplaţi clema de fixare în timp ce împingeţi uşor ansamblul
lămpii pentru a îl scoate.
5. Din exterior, retrageţi cu grijă ansamblul lămpii din degajare şi
scoateţi-l. Aveţi grijă la conducta
de cabluri să rămână pe poziţie.
6. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
7. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou:
Lampa de marşarier ( 1)

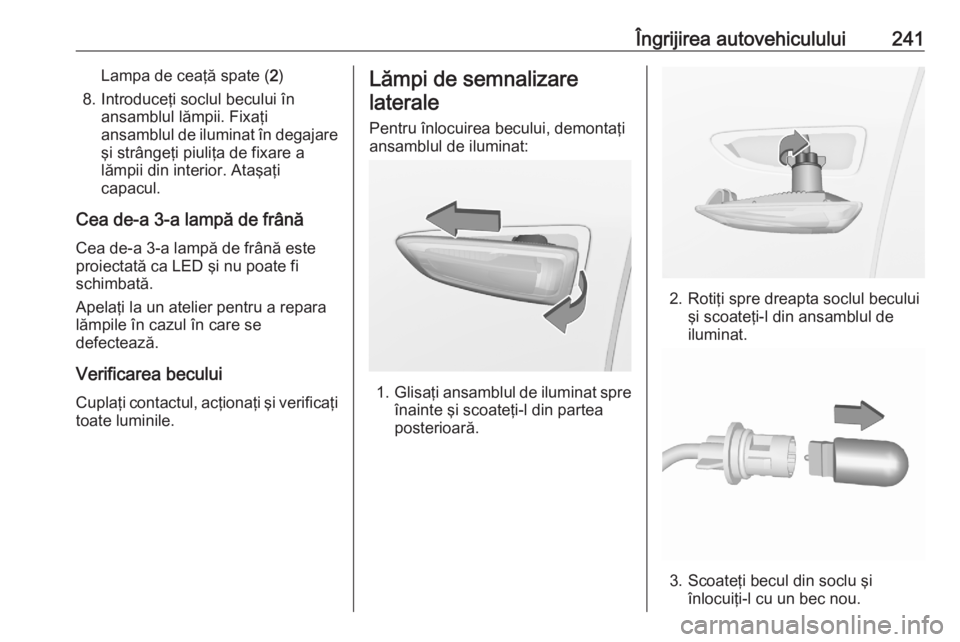

Îngrijirea autovehiculului241Lampa de ceaţă spate (2)
8. Introduceţi soclul becului în ansamblul lămpii. Fixaţi
ansamblul de iluminat în degajare şi strângeţi piuliţa de fixare a
lămpii din interior. Ataşaţi
capacul.
Cea de-a 3-a lampă de frână
Cea de-a 3-a lampă de frână este
proiectată ca LED şi nu poate fi
schimbată.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Verificarea becului Cuplaţi contactul, acţionaţi şi verificaţi
toate luminile.Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
ansamblul de iluminat:
1. Glisaţi ansamblul de iluminat spre
înainte şi scoateţi-l din partea
posterioară.
2. Rotiţi spre dreapta soclul becului şi scoateţi-l din ansamblul de
iluminat.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.

242Îngrijirea autovehiculului4. Introduceţi soclul becului şi rotiţi-lspre stânga.
5. Introduceţi capătul din stânga al ansamblului de iluminat, glisaţi
către stânga şi introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Luminile interioare Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● iluminarea panoului de bordSistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor. Extractorul
are două părţi, fiecare parte este
proiectată pentru un tip diferit de
siguranţe.
Apucaţi siguranţa cu ajutorul
extractorului de siguranţe şi retrageţi siguranţa.

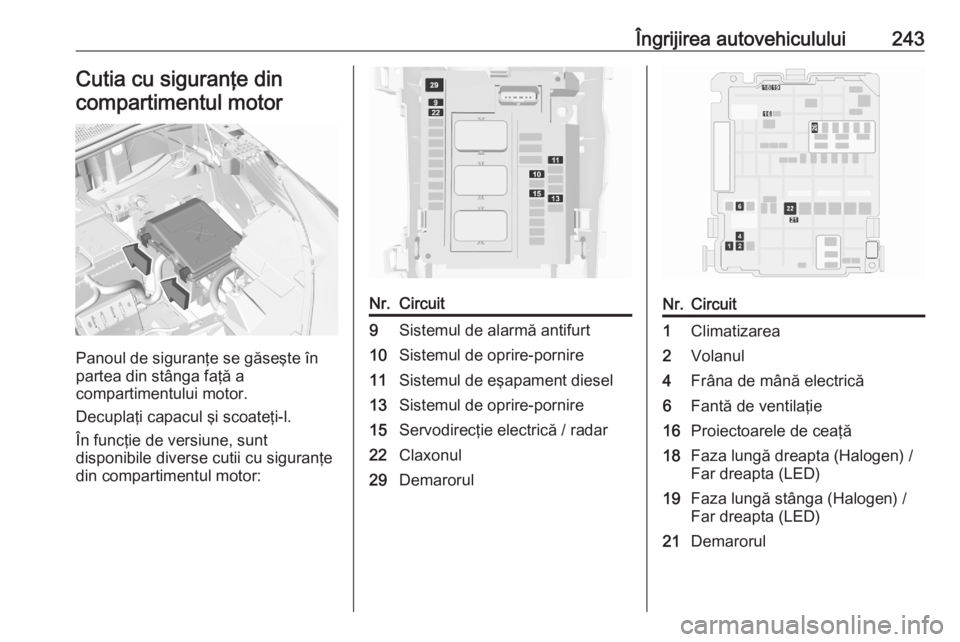

Îngrijirea autovehiculului243Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
În funcţie de versiune, sunt
disponibile diverse cutii cu siguranţe
din compartimentul motor:
Nr.Circuit9Sistemul de alarmă antifurt10Sistemul de oprire-pornire11Sistemul de eşapament diesel13Sistemul de oprire-pornire15Servodirecţie electrică / radar22Claxonul29DemarorulNr.Circuit1Climatizarea2Volanul4Frâna de mână electrică6Fantă de ventilaţie16Proiectoarele de ceaţă18Faza lungă dreapta (Halogen) /
Far dreapta (LED)19Faza lungă stânga (Halogen) /
Far dreapta (LED)21Demarorul

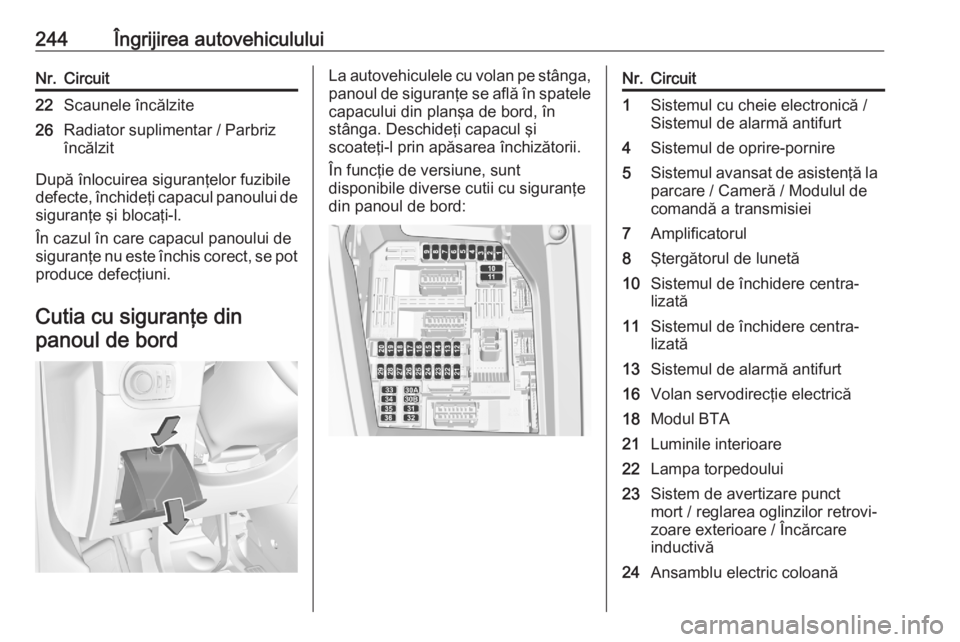

244Îngrijirea autovehicululuiNr.Circuit22Scaunele încălzite26Radiator suplimentar / Parbriz
încălzit
După înlocuirea siguranţelor fuzibile
defecte, închideţi capacul panoului de
siguranţe şi blocaţi-l.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord, în
stânga. Deschideţi capacul şi
scoateţi-l prin apăsarea închizătorii.
În funcţie de versiune, sunt
disponibile diverse cutii cu siguranţe
din panoul de bord:Nr.Circuit1Sistemul cu cheie electronică /
Sistemul de alarmă antifurt4Sistemul de oprire-pornire5Sistemul avansat de asistenţă la
parcare / Cameră / Modulul de
comandă a transmisiei7Amplificatorul8Ştergătorul de lunetă10Sistemul de închidere centra‐
lizată11Sistemul de închidere centra‐
lizată13Sistemul de alarmă antifurt16Volan servodirecţie electrică18Modul BTA21Luminile interioare22Lampa torpedoului23Sistem de avertizare punct
mort / reglarea oglinzilor retrovi‐
zoare exterioare / Încărcare
inductivă24Ansamblu electric coloană

Îngrijirea autovehiculului245Nr.Circuit25Oglinda retrovizoare interioară26Lampa de avertizare centură de
siguranţă27Cameră / Senzor de ploaie /
Sistemul de control automat al
luminilor28USB / Infotainment31Airbagurile33Priza pentru accesorii din faţă36InfotainmentNr.Circuit1Oglindă interioară / Volan servo‐ direcţie electrică / Comanda
condusului selectiv / Radar /
Sistemul de eşapament diesel3Modulul de comandă a echipării
pentru remorcă4Claxonul5Spălătorul de parbriz6Spălătorul de parbriz7Priza de curent spate10Încuietorile portierelor / Încuie‐
toarea hayonului11Încuietorile portierelor / Încuie‐
toarea hayonului12Sistemul de oprire-pornire /
Modul conector diagnostic /
Sistemul de frânare13Infotainment / Sistemul de clima‐ tizare14Sirenă de alarmă15Sistemul de climatizare16Sistemul de oprire-pornire /
Sistemul de frânareNr.Circuit17Panoul de instrumente19Ansamblu electric coloană /
Comenzile de pe volan21Sistemul de alarmă antifurt22Cameră / Senzor de ploaie /
Sistemul de control automat al
luminilor23Lampa de avertizare centură de
siguranţă24Transmisia automată / Sistemul
avansat de asistenţă la parcare /
Sistem de vizualizare pano‐
ramică25Airbagurile26Control electronic de stabilitate27Alarma28Modul BTA29Infotainment32Bricheta / priza pentru accesorii
faţă34Luneta încălzită / Parbrizul
încălzit / Încărcarea inductivă

246Îngrijirea autovehicululuiNr.Circuit35Comutatorul de lumini / Modulul

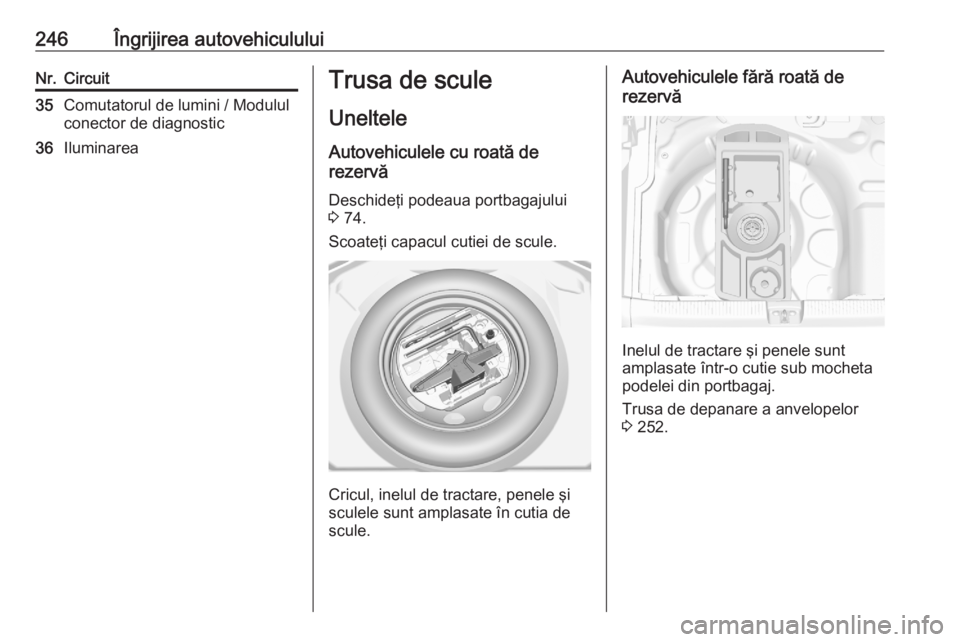

conector de diagnostic36IluminareaTrusa de scule
Uneltele
Autovehiculele cu roată de
rezervă
Deschideţi podeaua portbagajului
3 74.
Scoateţi capacul cutiei de scule.
Cricul, inelul de tractare, penele şi
sculele sunt amplasate în cutia de
scule.
Autovehiculele fără roată de
rezervă
Inelul de tractare şi penele sunt
amplasate într-o cutie sub mocheta
podelei din portbagaj.
Trusa de depanare a anvelopelor
3 252.

Îngrijirea autovehiculului247Autovehicule cu sistem de difuzoare
audio
Inelul de tractare şi penele sunt
amplasate într-o cutie sub mocheta
podelei din portbagaj.
Trusa de depanare a anvelopelor
3 252.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 284.Etichetele anvelopelor
De ex. 225/55 R 18 98 V225:lăţime anvelopă, în mm55:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat18:diametru roată, în inch98:indicele de sarcină, de ex. 98
corespunde unei sarcini de
750 kgV:literă cod de viteză
Literă cod de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la
masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 281.

248Îngrijirea autovehicululuiAnvelopele direcţionaleAnvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie
corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Aceasta se aplică de asemenea
autovehiculelor cu sistem de
monitorizare a presiunii în anvelope.Presiunea în anvelope 3 284.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului.
Datele despre motor 3 278.
2. Identificaţi anvelopa respectivă.Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 284.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
