Уход за автомобилем279передние и задние колеса. Ориен‐
тация рисунка протектора должна
оставаться прежней.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Шины рекомендуется
заменять один раз в 6 лет.
Изменение размера шин и колес
Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать
систему контроля потери давления
воздуха в шинах и внести другие
изменения на автомобиле.
Система контроля потери давле‐
ния воздуха в шинах 3 277.
Замените табличку, содержащую
сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐ являемым к комбинациям дисков и
шин требованиям.
При выборе других колпаков и шин
следите, чтобы у шины не было
защитных утолщений, препят‐
ствующих монтажу шины.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐
низмов.
9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной
потери давления и связанной с
этим аварии.
Автомобили с легкосплавными
дисками колес: При использовании
гаек-секреток не устанавливайте
колпаки колес.
Цепи противоскольжения

280Уход за автомобилемЦепи противоскольжения можно
устанавливать только на передние
колеса.
Всегда следует использовать цепи
противоскольжения со звеньями
малого размера, увеличивающими
размер протектора и бортов шины
не более, чем на 9 мм (включая
замок цепи).9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Устанавливать цепи противосколь‐ жения разрешается на шины
размеров 215/70R16, 215/65 R17,
225/55 R18 и 205/55 R19.
Временное запасное колесо Запрещается использовать цепь
противоскольжения на временном
запасном колесе.
Комплект для ремонта
шин
Незначительные повреждения
протектора шины можно устранить
с помощью комплекта для ремонта шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить
повреждения размером больше
4 мм или расположенные на боко‐
вине шины.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
В случае повреждения шины:
Затянуть стояночный тормоз,
включить первую передачу, пере‐
дачу заднего хода или установить
рычаг переключения коробки пере‐ дач в положение P.
Комплект для ремонта шин
хранится в багажном отделении
под крышкой пола.
1. Достаньте баллон с герметиком
и компрессор.
2. Снимите наклейку с предупре‐ ждением о максимально допу‐
стимой скорости движения и
разместите ее в поле зрения
водителя.

Уход за автомобилем281
3. Извлеките соединительныйэлектрический провод и
воздушный шланг из отделений
для их хранения под компрес‐
сором.
4. Накрутите воздушный шланг компрессора на штуцер
баллона с герметиком.
5. Закрепите баллон с герметиком
в кронштейне на компрессоре.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора необходимо установить в поло‐
жение J.
9. Вставьте вилку питания комп‐
рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Компрессор из комплекта для
ремонта шин можно подклю‐
чать только к передней розетке на 12 В.
Во избежание разряда аккуму‐
ляторной батареи, мы рекомен‐
дуем запустить двигатель.
10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.

282Уход за автомобилем11. Пока баллон с герметиком неопустеет (примерно через30 секунд), манометр компрес‐
сора будет показывать давле‐
ние до 600 кПа (6 бар). Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. После этого
в шину будет закачан воздух.
13. Рабочее давление в шине уста‐
новится примерно через 10 минут.
Давление в шинах 3 315.
По достижении нужного давле‐
ния, выключите компрессор.
Если после 10 минут заданное
давление не установилось,
снимите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое
давление все равно не устанав‐
ливается, шина повреждена
очень сильно. Обратитесь за
помощью на станцию техобслу‐
живания.
Стравите излишнее давление в шине с помощью кнопки на
воздушном шланге.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ремонта шин. Снимите баллон
с герметиком с кронштейна.
Накрутите шланг подачи герме‐
тика на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в
баллоне. Уложите комплект для
ремонта шин в багажное отде‐
ление.
15. Удалите выступивший герметик
тряпкой.16. Сразу же продолжите движе‐ ние, чтобы герметик смог
равномерно распределиться по шине. Примерно через 5 км, но
не позднее, чем через
10 минут, остановитесь и
проверьте давление в шине.
Для этого наверните воздуш‐
ный шланг компрессора непос‐
редственно на вентиль шины.
Заполните шину герметиком,
как описано выше. Стравите
излишнее давление в шине с
помощью кнопки на воздушном
шланге.
Если давление в шине не
опустилось ниже

Уход за автомобилем283150 кПа (1,5 бар), доведите
давление до требуемого значе‐ ния. В противном случае
продолжать движение запре‐
щается. Обратитесь за
помощью на станцию техобслу‐ живания 3 315.
Еще примерно через 10 км, но
не позднее, чем через
10 минут, снова проверьте
давление, чтобы убедиться, что
оно не падает.
Если давление в шине упадет ниже 150 кПа (1,5 бар) , продол‐
жать движение нельзя. Обрати‐
тесь за помощью на станцию
техобслуживания.
17. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
При необычных звуках или силь‐
ном нагреве компрессора отклю‐
чите его не менее чем на
30 минут.Встроенный предохранительный
клапан открывается при давлении
700 кПа (7 бар).
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Смена колеса Выполните следующие подготови‐тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.● При необходимости устано‐ вите противооткатный упор
под колесо, расположенное по
диагонали от того колеса, кото‐ рое требуется заменить.
● Затянуть стояночный тормоз, включить первую передачу,
передачу заднего хода или
установить рычаг переключе‐
ния коробки передач в положе‐
ние P.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.

284Уход за автомобилем● Не включайте на поднятомавтомобиле двигатель.
● Прежде чем вкручивать колес‐ ные болты, их необходимо
очистить.9 Предупреждение
Не следует смазывать колес‐
ные болты.
Моменты затяжки резьбовых
соединений
Внимание
Если автомобиль оснащен
легкосплавными колесными
дисками, заворачивайте колес‐
ные болты вручную как мини‐
мум первые пять оборотов.
Существует два типа колесных
дисков, для которых используются
два разных типа болтов со своими
рекомендованными моментами
затяжки.
Момент затяжки болтов крепления
легкосплавных дисков — 100 Н·м.
Момент затяжки болтов крепления
штампованных дисков — 115 Н·м.
Для каждого типа диска необхо‐
димо использовать свой тип
болтов.
Места для установки домкрата На иллюстрации показаны места
под установку лап подъемника или домкрата при замене зимних/
летних шин.
Место установки задней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.

Уход за автомобилем285Место установки передней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.
Запасное колесо
В зависимости от размера запас‐
ного колеса по сравнению с
другими установленными на авто‐
мобиле колесами и действующих в стране правил оно может класси‐
фицироваться как временное
запасное колесо или докатка. В
этом случае действует ограниче‐
ние максимально допустимой
скорости, даже если на самом
запасном колесе надписи, устана‐
вливающие такое ограничение,
отсутствуют.
Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать
скорость более 80 км/ч. Повороты
следует проходить на небольшой
скорости. Не пользуйтесь такимколесом длительное время.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.

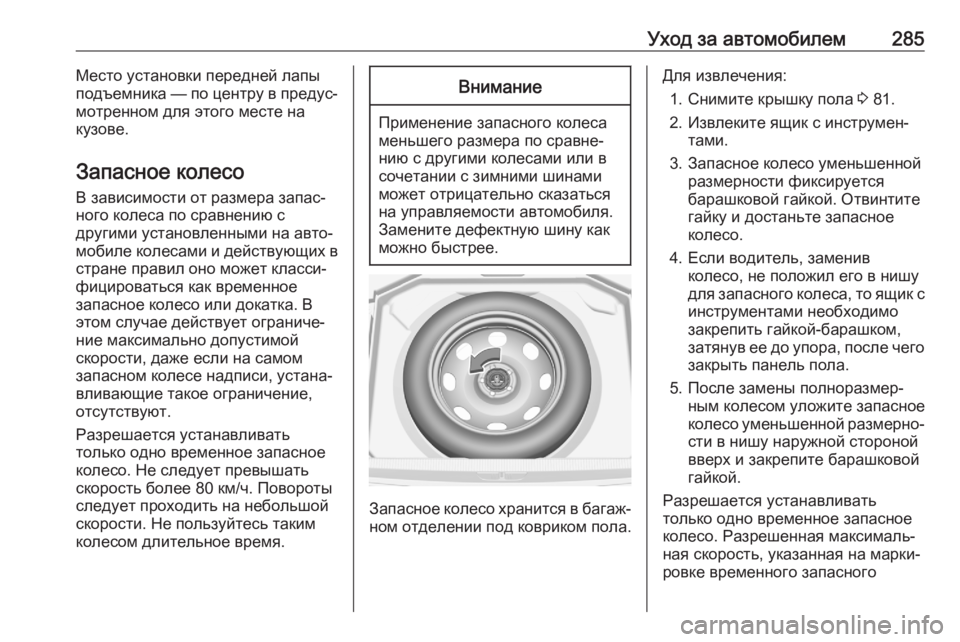

Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Для извлечения:
1. Снимите крышку пола 3 81.
2. Извлеките ящик с инструмен‐ тами.
3. Запасное колесо уменьшенной размерности фиксируется
барашковой гайкой. Отвинтите
гайку и достаньте запасное
колесо.
4. Если водитель, заменив колесо, не положил его в нишу
для запасного колеса, то ящик с инструментами необходимо
закрепить гайкой-барашком,
затянув ее до упора, после чего закрыть панель пола.
5. После замены полноразмер‐ ным колесом уложите запасное
колесо уменьшенной размерно‐
сти в нишу наружной стороной
вверх и закрепите барашковой
гайкой.
Разрешается устанавливать
только одно временное запасное
колесо. Разрешенная максималь‐ ная скорость, указанная на марки‐
ровке временного запасного

286Уход за автомобилемколеса, относится только к шине
установленного на заводе
размера.
Установка запасного колеса
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.
● При необходимости устано‐ вите противооткатный упор
под колесо, расположенное по
диагонали от того колеса, кото‐ рое требуется заменить.
● Затянуть стояночный тормоз, включить первую передачу,
передачу заднего хода или
установить рычаг переключе‐
ния коробки передач в положе‐ ние P.
● Снимите запасное колесо.
● Категорически запрещается одновременно менять
несколько колес.● Используйте домкрат только для замены колеса в случае
прокола, но не для замены летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Прежде чем вкручивать колес‐ ные болты, их необходимо
очистить.9 Предупреждение
Не следует смазывать колес‐
ные болты.
9 Предупреждение
При замене колес необходимо
использовать соответствующие
им болты. При установке запас‐
ного колеса можно использо‐
вать колесные болты, предназ‐
наченные для литых дисков.

Уход за автомобилем287● Если для крепления запасногоколеса используются колесныеболты, предназначенные для
легкосплавных дисков,
следует учитывать, что для
фиксации запасного колеса в
таких болтах используется
коническая рабочая поверх‐
ность. В этом случае шайбы не будут соприкасаться с запас‐
ным колесом.
1. Снимите колпачки колесных болтов специальным инстру‐
ментом для снятия колпачков.
Автомобильный инструмент
3 274.
Стальные диски с колпаками:
Снимите колпак колеса.
Литые диски: Снимите колпачки
колесных болтов специальным
инструментом для снятия
колпачков.
2. Баллонным ключом отверните каждый из колесных болтов на
полоборота.
С целью предотвращения кражи колес для их крепления
могут использоваться гайки-
секретки. Для отворачивания
этих гаек необходимо сначала
вставить в ключ специальную
головку. Эта головка хранится в ящике с инструментами 3 274.3. Убедиться, что домкрат надле‐
жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

288Уход за автомобилем4. Установить домкрат на необхо‐димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Убедитесь, что ребро на днище кузова точно попадает в
канавку опорной площадки
домкрата.
Правильно установите домкрат
и вращайте баллонный ключ,
пока колесо не оторвется от
земли.
5. Скрутите колесные гайки.
6. Замените колесо.
7. Накрутите колесные гайки.
8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните болты
крест-накрест. Болты следует
затягивать моментом 115 Нм.
Если автомобиль укомплекто‐
ван колесами с литыми
дисками, те же колесные болты
могут использоваться и для
крепления запасного колеса со
штампованным диском. В этом
случае для фиксации запасного
колеса используется кониче‐
ская рабочая поверхность
болтов.
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
11. Положите на место замененное
колесо, автомобильный инстру‐
мент 3 274 и головку для колес‐
ных гаек-секреток.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
