Verzorging van de auto249
Nr.Stroomkring69Accusensor70Regensensor71Accusensor
Sluit de klep van de zekeringhouder
na het vervangen van doorgebrande
zekeringen en klik deze dicht.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er sto‐ ringen optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak, druk de borglip‐
pen in, klap het opbergvak omlaag en
verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.
Nr.Stroomkring1Infotainment-systeem, Info-
display2Carrosserieregelmodule3Carrosserieregelmodule4Infotainment-systeem, Info-
display5Infotainment-systeem, Info-
display6Aansteker7Stekkerdoos8Carrosserieregelmodule

250Verzorging van de auto

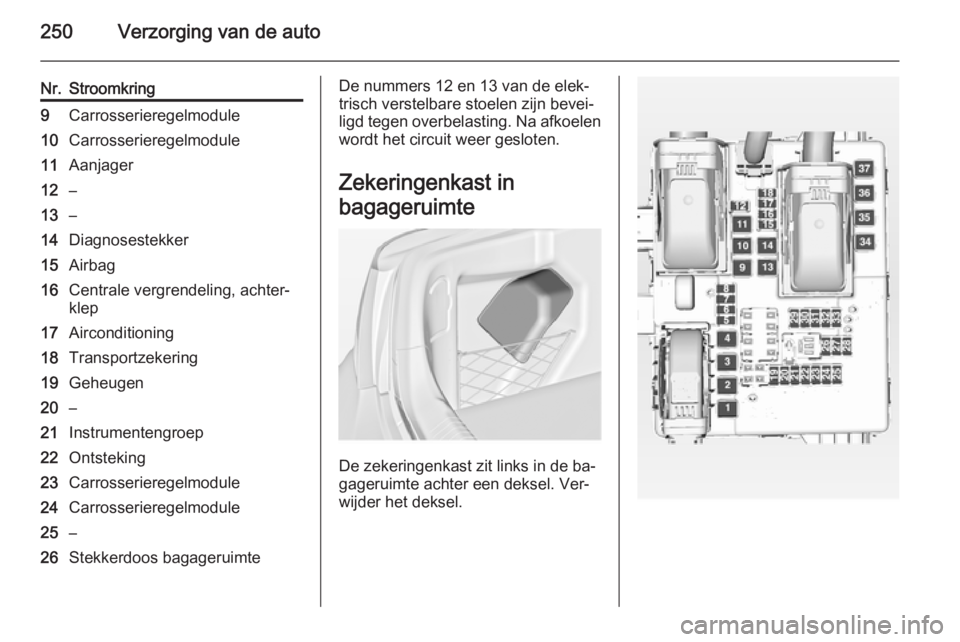

Nr.Stroomkring9Carrosserieregelmodule10Carrosserieregelmodule11Aanjager12–13–14Diagnosestekker15Airbag16Centrale vergrendeling, achter‐
klep17Airconditioning18Transportzekering19Geheugen20–21Instrumentengroep22Ontsteking23Carrosserieregelmodule24Carrosserieregelmodule25–26Stekkerdoos bagageruimteDe nummers 12 en 13 van de elek‐
trisch verstelbare stoelen zijn bevei‐
ligd tegen overbelasting. Na afkoelen wordt het circuit weer gesloten.
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel. Ver‐
wijder het deksel.

Verzorging van de auto251

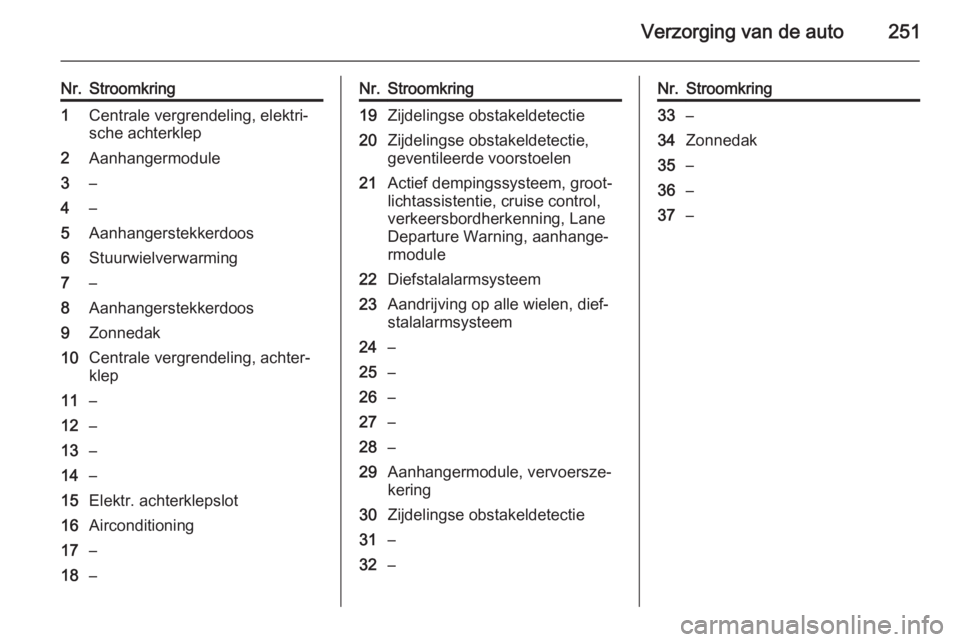

Nr.Stroomkring1Centrale vergrendeling, elektri‐
sche achterklep2Aanhangermodule3–4–5Aanhangerstekkerdoos6Stuurwielverwarming7–8Aanhangerstekkerdoos9Zonnedak10Centrale vergrendeling, achter‐
klep11–12–13–14–15Elektr. achterklepslot16Airconditioning17–18–Nr.Stroomkring19Zijdelingse obstakeldetectie20Zijdelingse obstakeldetectie,
geventileerde voorstoelen21Actief dempingssysteem, groot‐
lichtassistentie, cruise control,
verkeersbordherkenning, Lane
Departure Warning, aanhange‐
rmodule22Diefstalalarmsysteem23Aandrijving op alle wielen, dief‐
stalalarmsysteem24–25–26–27–28–29Aanhangermodule, vervoersze‐
kering30Zijdelingse obstakeldetectie31–32–Nr.Stroomkring33–34Zonnedak35–36–37–

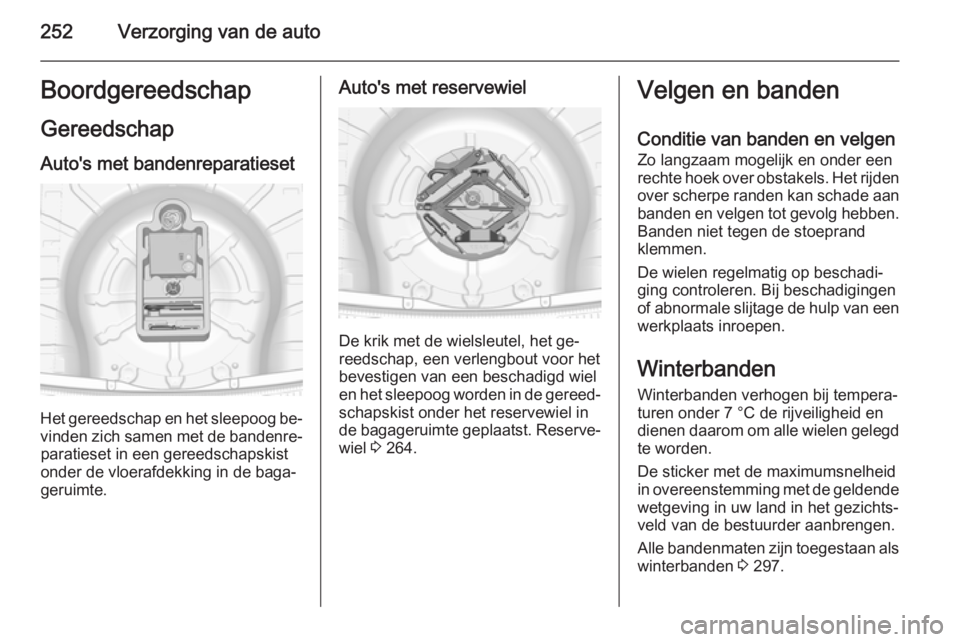

252Verzorging van de autoBoordgereedschapGereedschap
Auto's met bandenreparatieset
Het gereedschap en het sleepoog be‐
vinden zich samen met de bandenre‐ paratieset in een gereedschapskist
onder de vloerafdekking in de baga‐
geruimte.
Auto's met reservewiel
De krik met de wielsleutel, het ge‐
reedschap, een verlengbout voor het
bevestigen van een beschadigd wiel
en het sleepoog worden in de gereed‐ schapskist onder het reservewiel in
de bagageruimte geplaatst. Reserve‐
wiel 3 264.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Winterbanden
Winterbanden verhogen bij tempera‐
turen onder 7 °C de rijveiligheid en
dienen daarom om alle wielen gelegd te worden.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Alle bandenmaten zijn toegestaan als winterbanden 3 297.

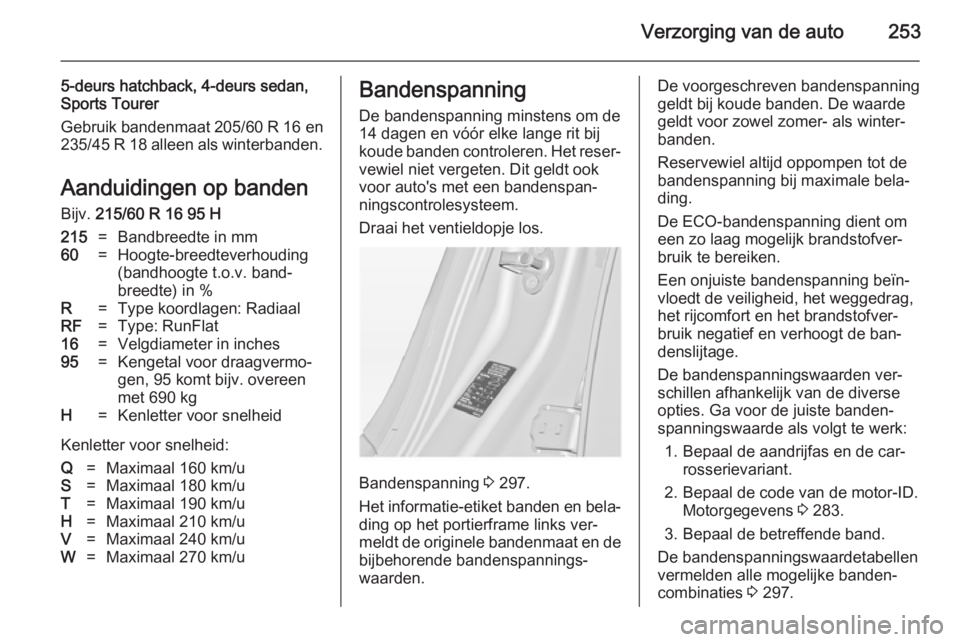

Verzorging van de auto253
5-deurs hatchback, 4-deurs sedan,
Sports Tourer
Gebruik bandenmaat 205/60 R 16 en
235/45 R 18 alleen als winterbanden.
Aanduidingen op bandenBijv. 215/60 R 16 95 H215=Bandbreedte in mm60=Hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R=Type koordlagen: RadiaalRF=Type: RunFlat16=Velgdiameter in inches95=Kengetal voor draagvermo‐
gen, 95 komt bijv. overeen
met 690 kgH=Kenletter voor snelheid
Kenletter voor snelheid:
Q=Maximaal 160 km/uS=Maximaal 180 km/uT=Maximaal 190 km/uH=Maximaal 210 km/uV=Maximaal 240 km/uW=Maximaal 270 km/uBandenspanning
De bandenspanning minstens om de 14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐ vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 297.
Het informatie-etiket banden en bela‐
ding op het portierframe links ver‐
meldt de originele bandenmaat en de bijbehorende bandenspannings‐
waarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de aandrijfas en de car‐ rosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 283.
3. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 297.

254Verzorging van de auto
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐ verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Schakel na het aanpassen van de
bandenspanning het contact in en se‐
lecteer de betreffende instelling op de pagina Draagvermogen band op het
Driver Information Center, 3 114.
Bandenspanningscontro‐
lesysteem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐ denspanning van alle vier de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
Selecteer de pagina
Bandenspanningcontrole in het menu
Info op het Driver Information Center
3 114
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan
een bericht waarbij de desbetreffende
band knippert op het Driver Informa‐
tion Center.

Verzorging van de auto255
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 111.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 297.
Na het op spanning brengen moet u wellicht een stukje rijden om de ban‐
denspanningswaarden op Driver In‐
formation Center bij te werken. Hierbij
kan w gaan branden.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 123.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteemwerkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem in werking.
Gebruik van in de handel verkrijgbare vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik door de fabriek
goedgekeurde reparatiesets.
Externe zendinstallaties met een
hoog vermogen kunnen storingen in
het bandenspanningscontrolesys‐
teem tot gevolg hebben.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Vervang bij opschroefde senso‐ ren het ventiel en de keerring, bij op‐geklikte sensoren de complete ven‐
tielsteel.
Status belading van auto Pas de bandenspanning volgens deinformatie op het etiket van de band
of in de tabel bandenspanningswaar‐
den aan op de belading van de auto
3 297 en selecteer de betreffende in‐stelling op de pagina Draagvermogen
band in het menu Instellingen op het
Driver Information Center 3 114.
Selecteer:
■ Licht voor een comfortabele span‐
ning tot 3 inzittenden
■ Eco voor een Eco-spanning tot
3 inzittenden
■ Max voor volledige belading
Automatisch inleren
Nadat de wielen zijn vervangen moet de auto ongeveer 20 minuten blijven
stilstaan alvorens het systeem een

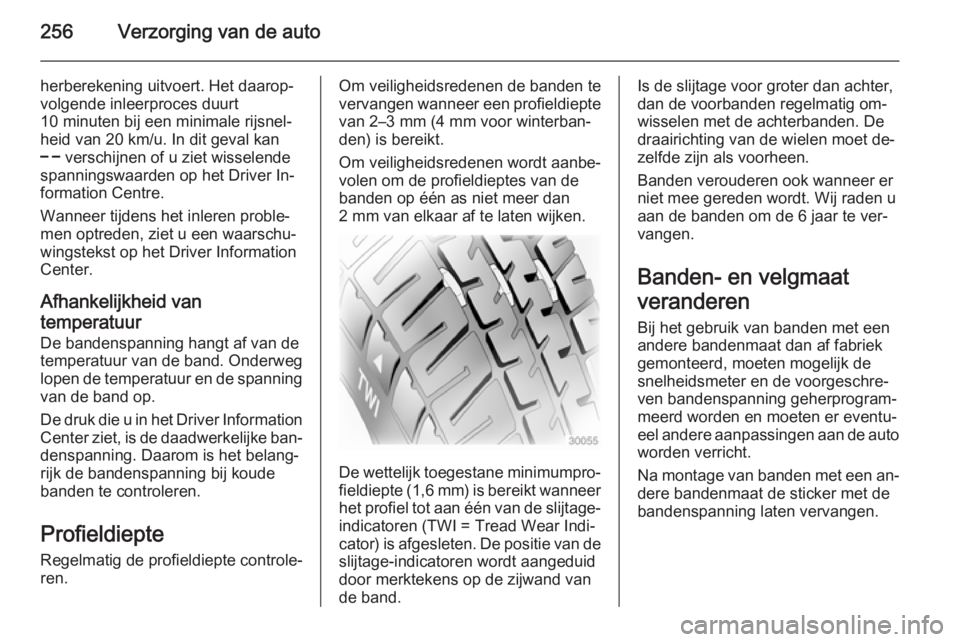

256Verzorging van de auto
herberekening uitvoert. Het daarop‐
volgende inleerproces duurt
10 minuten bij een minimale rijsnel‐
heid van 20 km/u. In dit geval kan
$ verschijnen of u ziet wisselende
spanningswaarden op het Driver In‐
formation Centre.
Wanneer tijdens het inleren proble‐
men optreden, ziet u een waarschu‐
wingstekst op het Driver Information
Center.
Afhankelijkheid van
temperatuur
De bandenspanning hangt af van de
temperatuur van de band. Onderweg lopen de temperatuur en de spanning van de band op.
De druk die u in het Driver Information
Center ziet, is de daadwerkelijke ban‐ denspanning. Daarom is het belang‐
rijk de bandenspanning bij koude
banden te controleren.
Profieldiepte
Regelmatig de profieldiepte controle‐
ren.Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.
Om veiligheidsredenen wordt aanbe‐
volen om de profieldieptes van de
banden op één as niet meer dan
2 mm van elkaar af te laten wijken.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de
slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde zijn als voorheen.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.

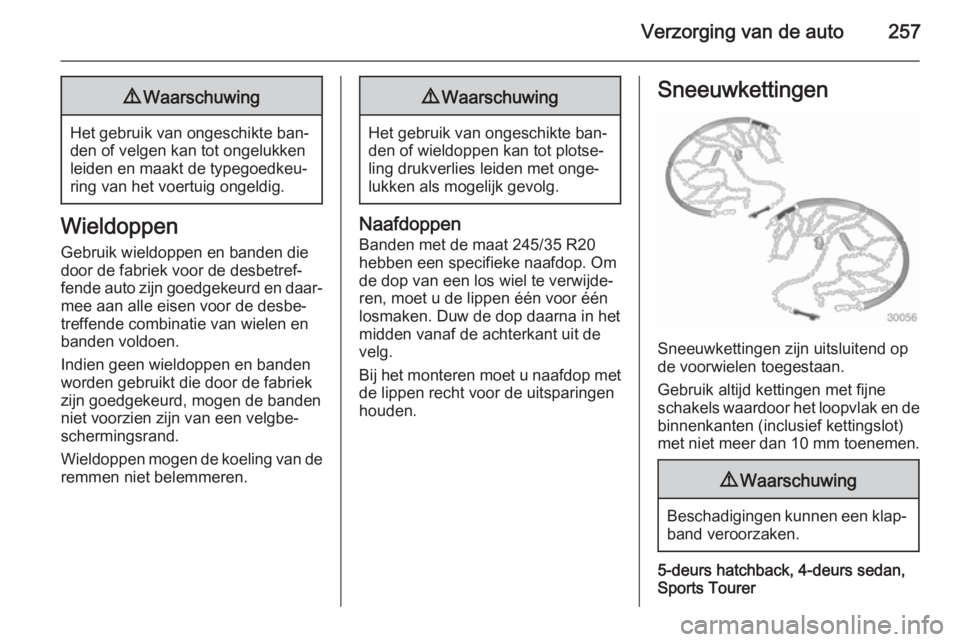

Verzorging van de auto2579Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.
9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Naafdoppen
Banden met de maat 245/35 R20
hebben een specifieke naafdop. Om
de dop van een los wiel te verwijde‐
ren, moet u de lippen één voor één
losmaken. Duw de dop daarna in het
midden vanaf de achterkant uit de
velg.
Bij het monteren moet u naafdop met de lippen recht voor de uitsparingen
houden.
Sneeuwkettingen
Sneeuwkettingen zijn uitsluitend op
de voorwielen toegestaan.
Gebruik altijd kettingen met fijne
schakels waardoor het loopvlak en de binnenkanten (inclusief kettingslot)
met niet meer dan 10 mm toenemen.
9Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
5-deurs hatchback, 4-deurs sedan,
Sports Tourer

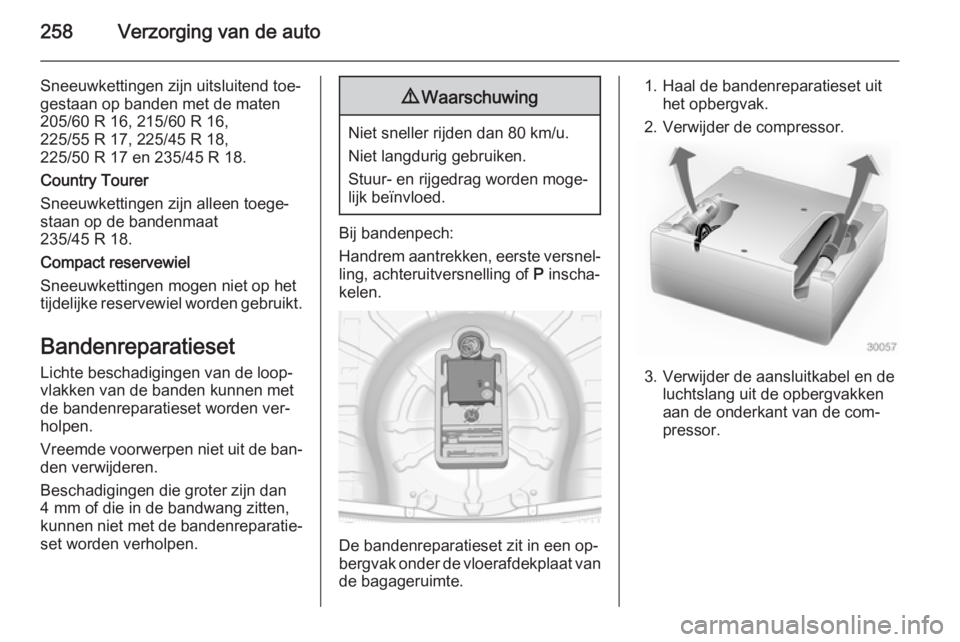

258Verzorging van de auto
Sneeuwkettingen zijn uitsluitend toe‐
gestaan op banden met de maten
205/60 R 16, 215/60 R 16,
225/55 R 17, 225/45 R 18,
225/50 R 17 en 235/45 R 18.
Country Tourer
Sneeuwkettingen zijn alleen toege‐ staan op de bandenmaat
235/45 R 18.
Compact reservewiel
Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.
Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden ver‐
holpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Stuur- en rijgedrag worden moge‐ lijk beïnvloed.
Bij bandenpech:
Handrem aantrekken, eerste versnel‐ ling, achteruitversnelling of P inscha‐
kelen.
De bandenreparatieset zit in een op‐
bergvak onder de vloerafdekplaat van
de bagageruimte.
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakken
aan de onderkant van de com‐
pressor.
