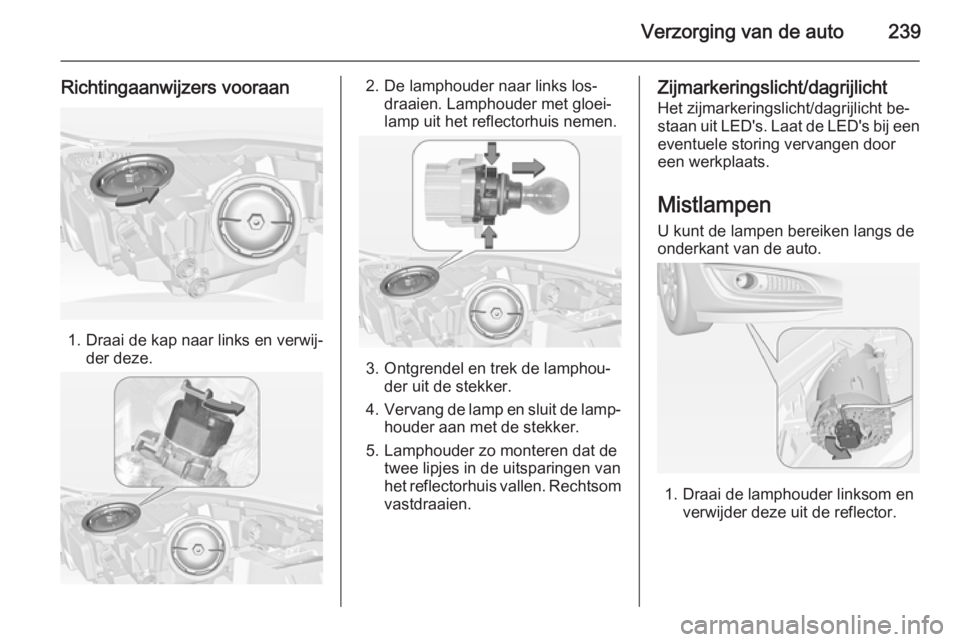

Richtingaanwijzers vooraan
1. Draai de kap naar links en verwij‐der deze.
2. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Ontgrendel en trek de lamphou‐ der uit de stekker.
4. Vervang de lamp en sluit de lamp‐
houder aan met de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom vastdraaien.
Zijmarkeringslicht/dagrijlicht
Het zijmarkeringslicht/dagrijlicht be‐
staan uit LED's. Laat de LED's bij een
eventuele storing vervangen door
een werkplaats.
Mistlampen
U kunt de lampen bereiken langs de onderkant van de auto.
1. Draai de lamphouder linksom en verwijder deze uit de reflector.

240Verzorging van de auto
2.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
3. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
4. Plaats de lampfitting in de reflec‐ tor en draai deze rechtsom vast.

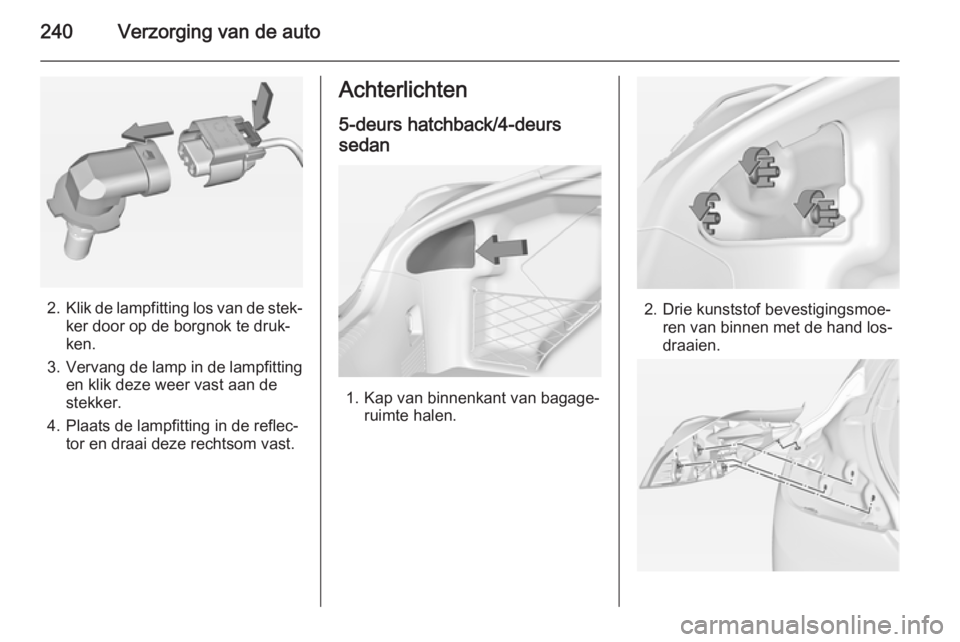

Achterlichten
5-deurs hatchback/4-deurs
sedan

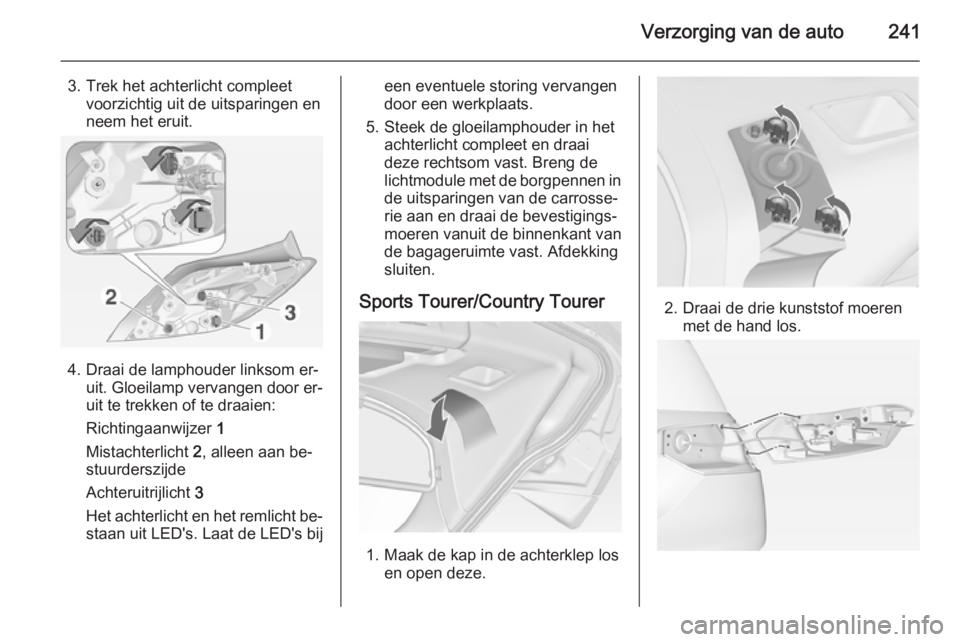

1. Kap van binnenkant van bagage‐ ruimte halen.
2. Drie kunststof bevestigingsmoe‐ren van binnen met de hand los‐
draaien.

Verzorging van de auto241
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
4. Draai de lamphouder linksom er‐ uit. Gloeilamp vervangen door er‐uit te trekken of te draaien:
Richtingaanwijzer 1
Mistachterlicht 2, alleen aan be‐
stuurderszijde
Achteruitrijlicht 3
Het achterlicht en het remlicht be‐
staan uit LED's. Laat de LED's bij
een eventuele storing vervangen
door een werkplaats.
5. Steek de gloeilamphouder in het achterlicht compleet en draai
deze rechtsom vast. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de bevestigings‐
moeren vanuit de binnenkant van
de bagageruimte vast. Afdekking
sluiten.
Sports Tourer/Country Tourer
1. Maak de kap in de achterklep los en open deze.
2. Draai de drie kunststof moerenmet de hand los.

242Verzorging van de auto
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
4. Draai de lamphouder linksom er‐ uit. Vervang de gloeilamp door
lostrekken:
Achteruitrijlicht 1
Richtingaanwijzer 2
Het achterlicht, het remlicht en het mistachterlicht bestaan uit LED's.
Laat de LED's bij een eventuele
storing vervangen door een werk‐
plaats.
5. Steek de gloeilamphouder in het achterlicht compleet en draai
deze rechtsom vast. Breng de
lichtmodule met de borgpennen in de uitsparingen van de achterklep
aan en draai de bevestigingsmoe‐
ren vanuit de binnenkant van de
achterklep vast. Afdekking slui‐
ten.
Extra achterlichten in
achterklepframe

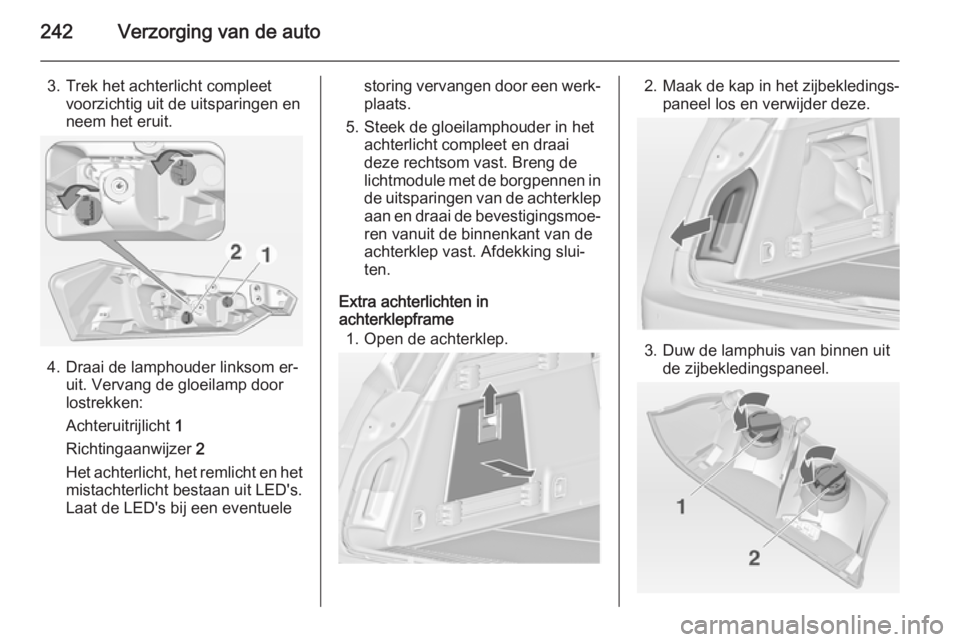

1. Open de achterklep.2. Maak de kap in het zijbekledings‐ paneel los en verwijder deze.
3. Duw de lamphuis van binnen uitde zijbekledingspaneel.

Verzorging van de auto243
4. Draai de kunststof moer linksomen verwijder deze van de lamp‐
houder.
5. Gloeilamp iets in lamphouder du‐ wen, linksom draaien, verwijderen
en nieuwe gloeilamp plaatsen.
Steek de kunststof moer in de
lamphouder door deze rechtsom
te draaien.
Achterlicht ( 1)
Richtingaanwijzer ( 2)
6. Steek de lamphouder in het ach‐ terklepframe. Sluit de kap in het

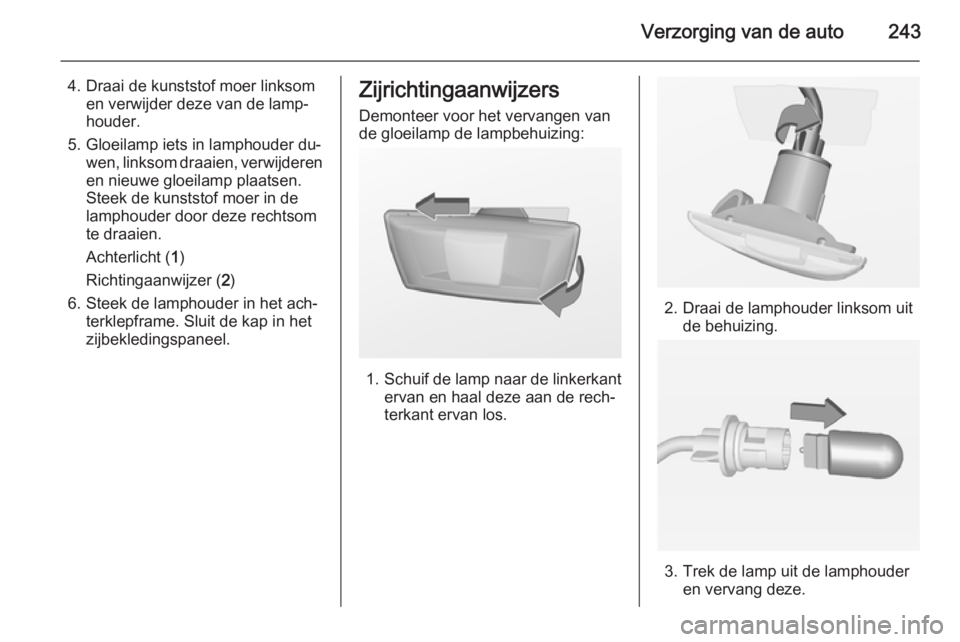

zijbekledingspaneel.Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.

244Verzorging van de auto
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.

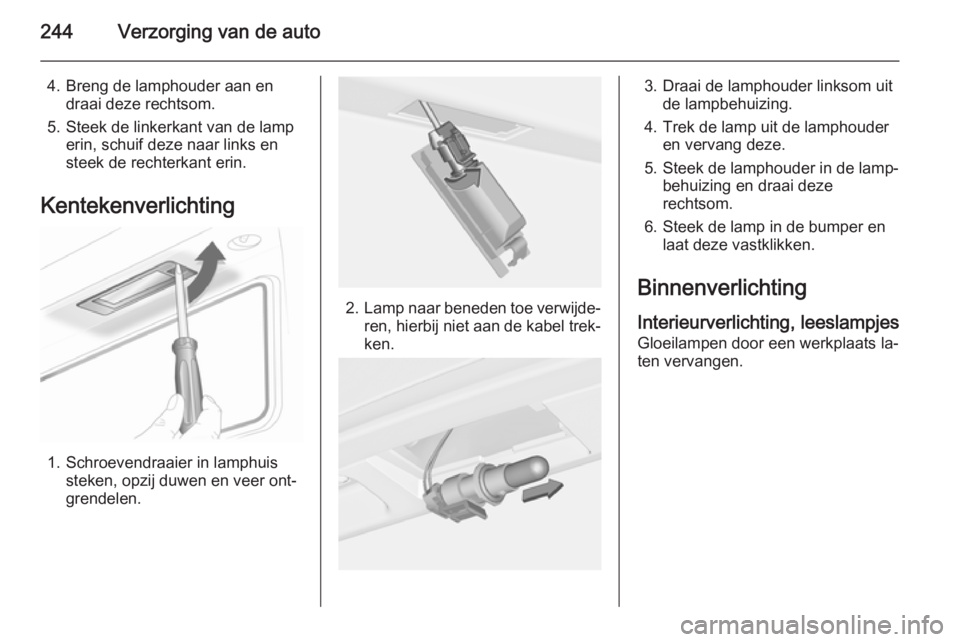

Kentekenverlichting
1. Schroevendraaier in lamphuis steken, opzij duwen en veer ont‐
grendelen.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouder en vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.

Verzorging van de auto245

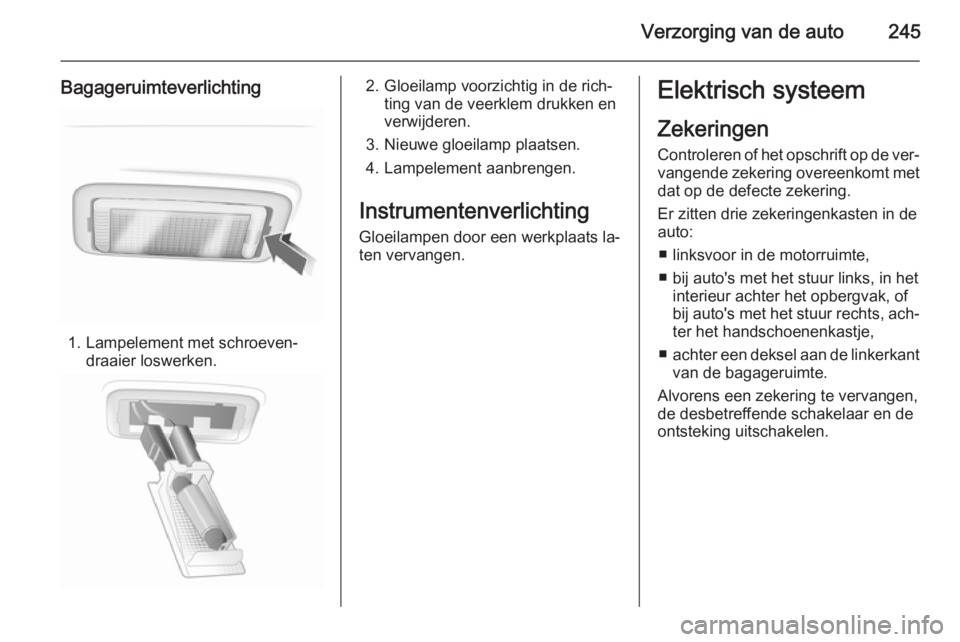

Bagageruimteverlichting
1. Lampelement met schroeven‐draaier loswerken.
2. Gloeilamp voorzichtig in de rich‐ting van de veerklem drukken en
verwijderen.
3. Nieuwe gloeilamp plaatsen.
4. Lampelement aanbrengen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
Zekeringen
Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
■ linksvoor in de motorruimte,
■ bij auto's met het stuur links, in het interieur achter het opbergvak, of
bij auto's met het stuur rechts, ach‐
ter het handschoenenkastje,
■ achter een deksel aan de linkerkant
van de bagageruimte.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.

246Verzorging van de auto

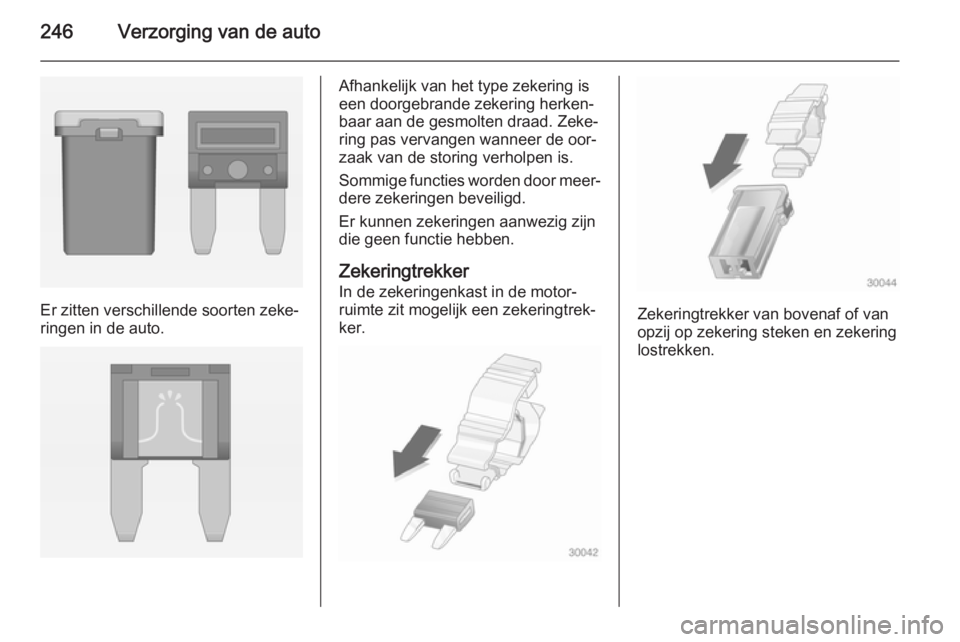

Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de oor‐
zaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.

Verzorging van de auto247Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los, til het op en ver‐
wijder het.
Nr.Stroomkring1Transmissieregelmodule2Motorregelmodule3–4–5Ontsteking, transmissieregel‐
module, motorregelmodule6Voorruitwissers7–8Brandstofinspuiting, ontste‐
kingssysteem9Brandstofinspuiting, ontste‐
kingssysteem10Motorregelmodule11Lambdasonde12Startmotor13Sensor gasklepverwarming14Verlichting15Achterruitwisser16Vacuümpomp, luchtmassa‐ meter, water-in-brandstof‐
sensor, gelijkstroomomvormer

248Verzorging van de auto
Nr.Stroomkring17–18Adaptief rijlicht (AFL)19Adaptief rijlicht (AFL)20Brandstofpomp21Elektrische ruitbediening
achterin22ABS23Variabele stuurbekrachtiging24Elektrische ruitbediening voorin25Stekkerdozen26ABS27Elektrische handrem28Verwarmbare achterruit29Elektr. stoelverstelling links30Elektr. stoelverstelling rechts31Airconditioning32Carrosserieregelmodule33Verwarmde voorstoelen34Zonnedak35Infotainment-systeemNr.Stroomkring36–37Grootlicht rechts38Grootlicht links39–40–41Vacuümpomp42Koelventilator43Accu, gelijkstroomomvormer
(alleen bij auto's met een Stop/
Start-systeem)44Koplampsproeiers45Koelventilator46Klem 87, hoofdrelais47Lambdasonde48Mistlampen49Dimlicht rechts50Dimlicht links51Claxon52OntstekingNr.Stroomkring53Ontsteking, geventileerde voor‐
stoelen54Ontsteking55Elektr. spiegels, inklapbare spie‐ gels56Voorruitsproeiers57–58–59Dieselverwarming, emissiere‐gelsysteem60Spiegelverwarming61Spiegelverwarming62–63Achterruitsensor64Adaptief rijlicht (AFL)65Extra pomp (alleen bij auto's met
Stop/Start-systeem)66Achterruitsproeier67Regelmodule brandstofsysteem68–
