Verzorging van de auto229Automatische
transmissievloeistofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
automatische versnellingsbak ver‐
oorzaken, waardoor deze niet
meer goed werkt. Voorkom dat
vuildeeltjes in contact komen met
de vloeistofzijde van de reservoir‐
dop of dat ze in het reservoir te‐
rechtkomen.
Het peil van de automatische trans‐ missievloeistof hoeft in de regel niet
te worden gecontroleerd. Raadpleeg
voor het controleren van het vloeistof‐ peil een werkplaats.
Koelvloeistof De koelvloeistof biedt vorstbescher‐
ming tot ca. –28 °C. In noordelijke lan‐
den met extreem lage temperaturen
biedt de af fabriek bijgevulde koel‐
vloeistof vorstbescherming tot ca.
–37 °C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.

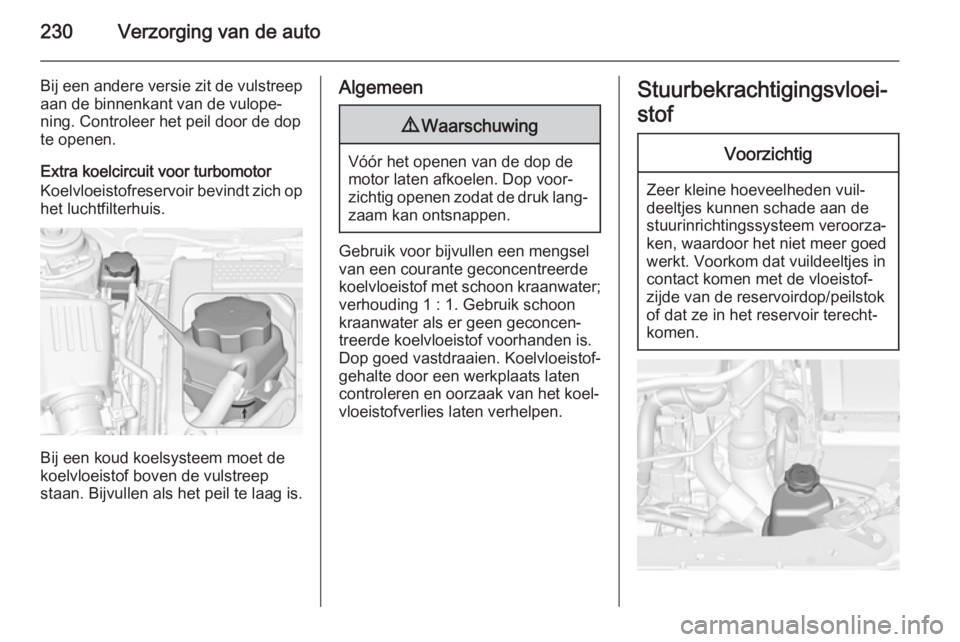

230Verzorging van de auto
Bij een andere versie zit de vulstreep
aan de binnenkant van de vulope‐
ning. Controleer het peil door de dop
te openen.
Extra koelcircuit voor turbomotor
Koelvloeistofreservoir bevindt zich op het luchtfilterhuis.
Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep staan. Bijvullen als het peil te laag is.
Algemeen9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien. Koelvloeistof‐
gehalte door een werkplaats laten
controleren en oorzaak van het koel‐
vloeistofverlies laten verhelpen.
Stuurbekrachtigingsvloei‐
stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in contact komen met de vloeistof‐zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.

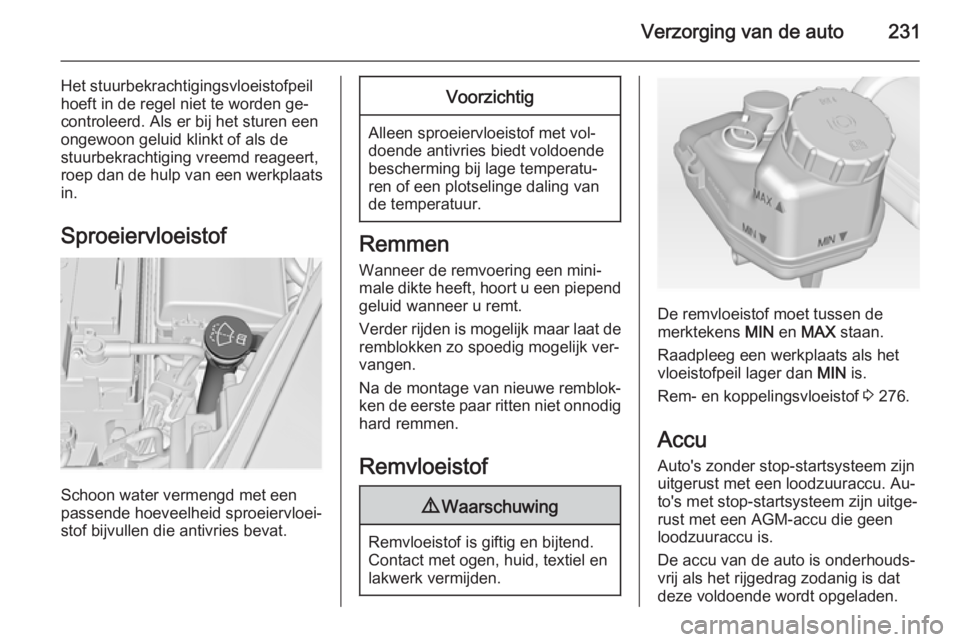

Verzorging van de auto231
Het stuurbekrachtigingsvloeistofpeil
hoeft in de regel niet te worden ge‐
controleerd. Als er bij het sturen een
ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats
in.
Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid sproeiervloei‐ stof bijvullen die antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met vol‐
doende antivries biedt voldoende
bescherming bij lage temperatu‐
ren of een plotselinge daling van
de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk ver‐
vangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof
9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 276.
Accu Auto's zonder stop-startsysteem zijnuitgerust met een loodzuuraccu. Au‐
to's met stop-startsysteem zijn uitge‐
rust met een AGM-accu die geen
loodzuuraccu is.
De accu van de auto is onderhouds‐ vrij als het rijgedrag zodanig is dat
deze voldoende wordt opgeladen.

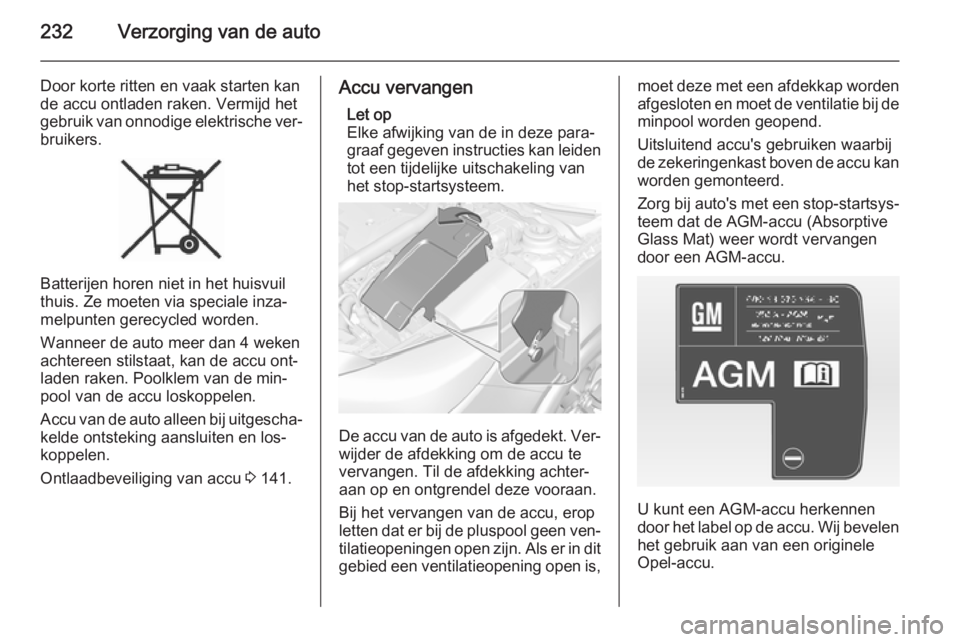

232Verzorging van de auto
Door korte ritten en vaak starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische ver‐ bruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
kelde ontsteking aansluiten en los‐
koppelen.
Ontlaadbeveiliging van accu 3 141.
Accu vervangen
Let op
Elke afwijking van de in deze para‐ graaf gegeven instructies kan leiden tot een tijdelijke uitschakeling van
het stop-startsysteem.
De accu van de auto is afgedekt. Ver‐
wijder de afdekking om de accu te
vervangen. Til de afdekking achter‐
aan op en ontgrendel deze vooraan.
Bij het vervangen van de accu, erop
letten dat er bij de pluspool geen ven‐
tilatieopeningen open zijn. Als er in dit gebied een ventilatieopening open is,
moet deze met een afdekkap wordenafgesloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een stop-startsys‐ teem dat de AGM-accu (Absorptive
Glass Mat) weer wordt vervangen
door een AGM-accu.
U kunt een AGM-accu herkennen
door het label op de accu. Wij bevelen
het gebruik aan van een originele
Opel-accu.

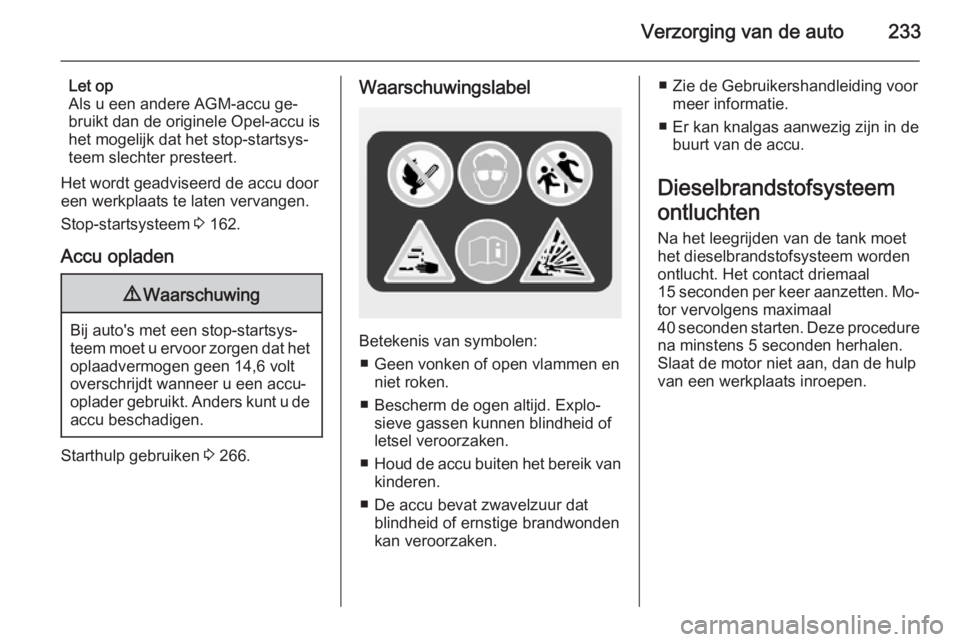

Verzorging van de auto233
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel-accu is
het mogelijk dat het stop-startsys‐ teem slechter presteert.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 162.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kunt u de accu beschadigen.
Starthulp gebruiken 3 266.
Waarschuwingslabel
Betekenis van symbolen:
■ Geen vonken of open vlammen en niet roken.
■ Bescherm de ogen altijd. Explo‐ sieve gassen kunnen blindheid of
letsel veroorzaken.
■ Houd de accu buiten het bereik van
kinderen.
■ De accu bevat zwavelzuur dat blindheid of ernstige brandwonden
kan veroorzaken.
■ Zie de Gebruikershandleiding voor
meer informatie.
■ Er kan knalgas aanwezig zijn in de buurt van de accu.
Dieselbrandstofsysteem
ontluchten Na het leegrijden van de tank moet
het dieselbrandstofsysteem worden ontlucht. Het contact driemaal
15 seconden per keer aanzetten. Mo‐
tor vervolgens maximaal
40 seconden starten. Deze procedure na minstens 5 seconden herhalen.
Slaat de motor niet aan, dan de hulp
van een werkplaats inroepen.

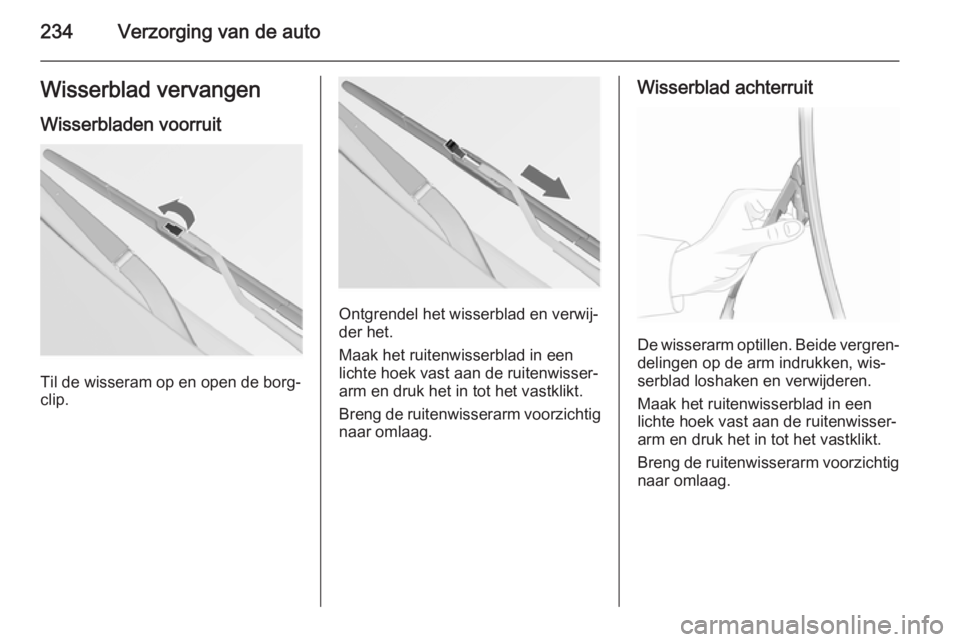

234Verzorging van de autoWisserblad vervangen
Wisserbladen voorruit
Til de wisseram op en open de borg‐
clip.
Ontgrendel het wisserblad en verwij‐ der het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Wisserblad achterruit
De wisserarm optillen. Beide vergren‐
delingen op de arm indrukken, wis‐
serblad loshaken en verwijderen.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig naar omlaag.

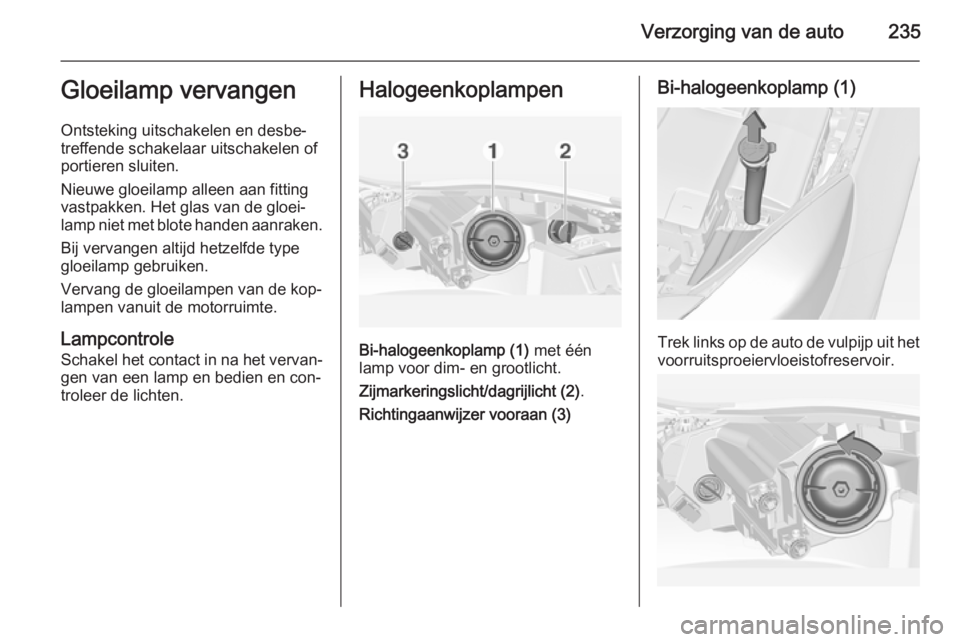

Verzorging van de auto235Gloeilamp vervangen
Ontsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of portieren sluiten.
Nieuwe gloeilamp alleen aan fitting vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de kop‐
lampen vanuit de motorruimte.
Lampcontrole
Schakel het contact in na het vervan‐ gen van een lamp en bedien en con‐
troleer de lichten.Halogeenkoplampen
Bi-halogeenkoplamp (1) met één
lamp voor dim- en grootlicht.
Zijmarkeringslicht/dagrijlicht (2) .
Richtingaanwijzer vooraan (3)
Bi-halogeenkoplamp (1)
Trek links op de auto de vulpijp uit het voorruitsproeiervloeistofreservoir.

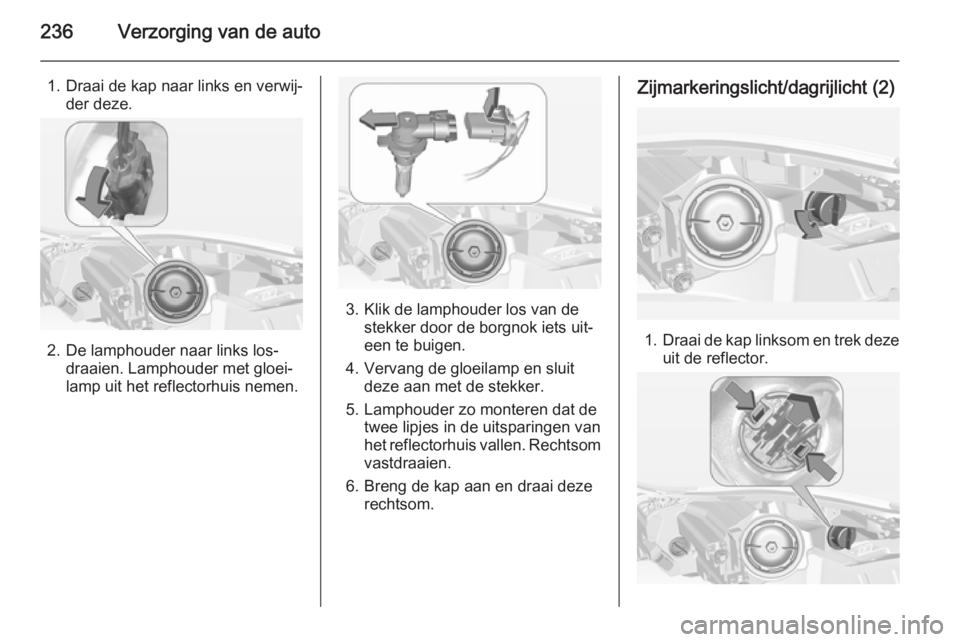

236Verzorging van de auto
1. Draai de kap naar links en verwij‐der deze.
2. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Klik de lamphouder los van de stekker door de borgnok iets uit‐
een te buigen.
4. Vervang de gloeilamp en sluit deze aan met de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht (2)
1.Draai de kap linksom en trek deze
uit de reflector.

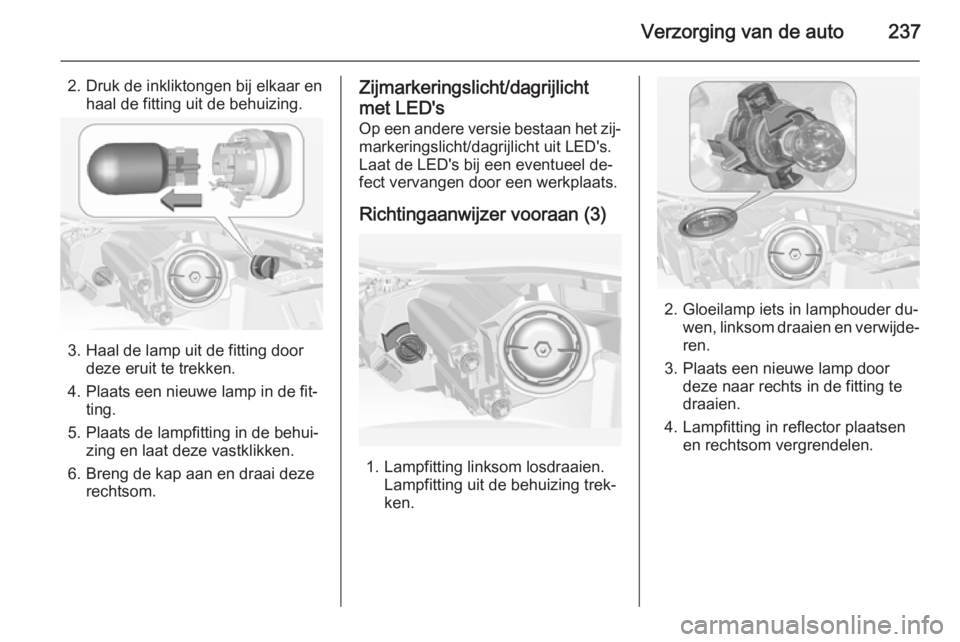

Verzorging van de auto237
2. Druk de inkliktongen bij elkaar enhaal de fitting uit de behuizing.
3. Haal de lamp uit de fitting door deze eruit te trekken.
4. Plaats een nieuwe lamp in de fit‐ ting.
5. Plaats de lampfitting in de behui‐ zing en laat deze vastklikken.
6. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht
met LED's Op een andere versie bestaan het zij‐markeringslicht/dagrijlicht uit LED's.
Laat de LED's bij een eventueel de‐
fect vervangen door een werkplaats.
Richtingaanwijzer vooraan (3)
1. Lampfitting linksom losdraaien. Lampfitting uit de behuizing trek‐
ken.
2. Gloeilamp iets in lamphouder du‐ wen, linksom draaien en verwijde‐
ren.
3. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
4. Lampfitting in reflector plaatsen en rechtsom vergrendelen.

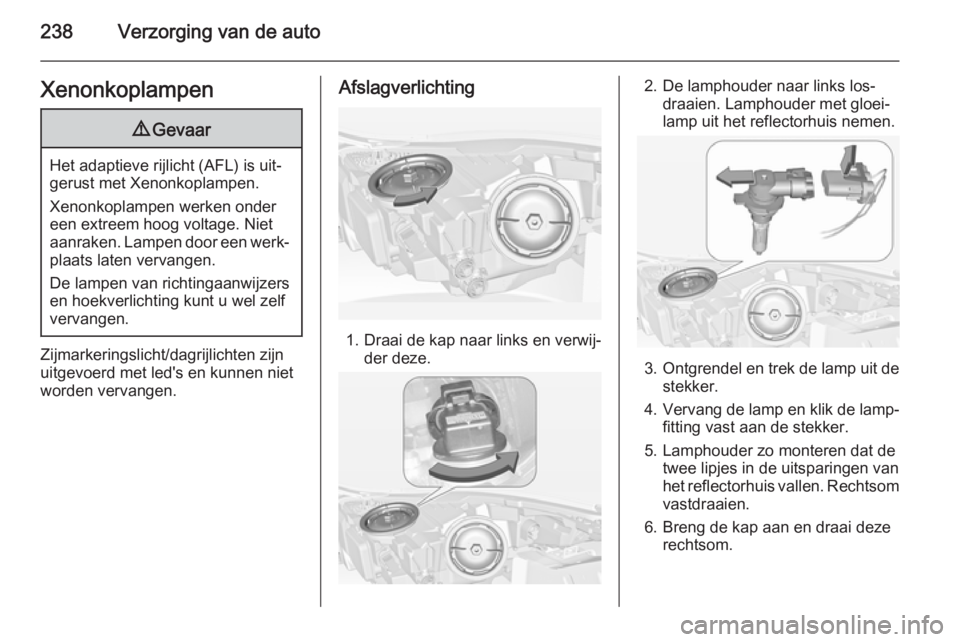

238Verzorging van de autoXenonkoplampen9Gevaar
Het adaptieve rijlicht (AFL) is uit‐
gerust met Xenonkoplampen.
Xenonkoplampen werken onder
een extreem hoog voltage. Niet
aanraken. Lampen door een werk‐
plaats laten vervangen.
De lampen van richtingaanwijzers
en hoekverlichting kunt u wel zelf
vervangen.
Zijmarkeringslicht/dagrijlichten zijn
uitgevoerd met led's en kunnen niet
worden vervangen.
Afslagverlichting
1. Draai de kap naar links en verwij‐ der deze.
2. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Ontgrendel en trek de lamp uit de
stekker.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
