OPEL INSIGNIA 2014.5 Instruktionsbok

Körning och hantering179olycka ska du låta en verkstad
kontrollera och korrigera läget för den adaptiva farthållarens sensor.
Inställningar
Inställningar kan ändras i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning Om den adaptiva farthållaren intefungerar på grund av tillfälliga pro‐ blem (t.ex. blockerad av is) eller om
det är ett permanent systemfel, visas
ett meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 117.

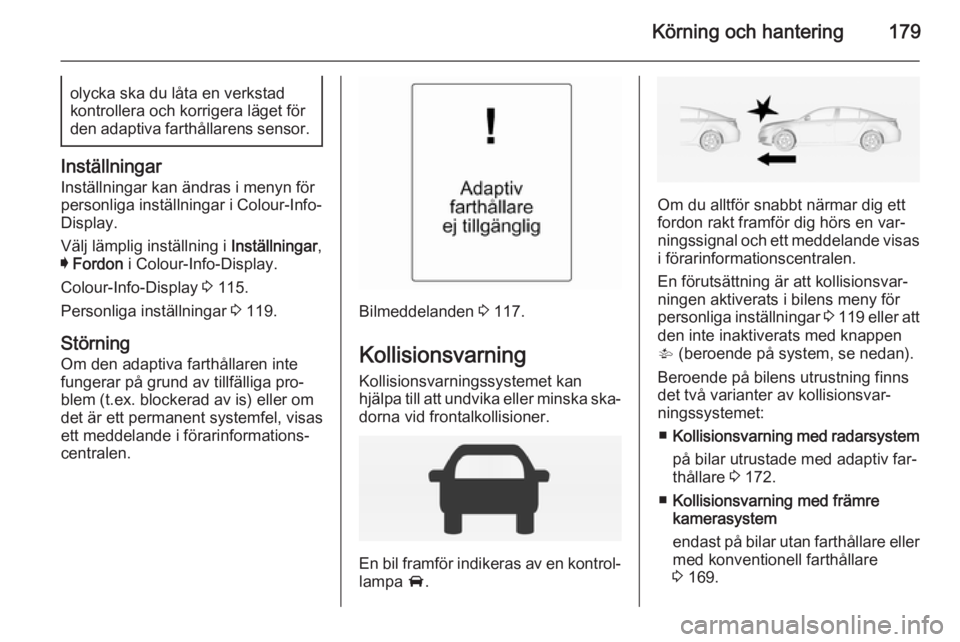

Kollisionsvarning Kollisionsvarningssystemet kan
hjälpa till att undvika eller minska ska‐
dorna vid frontalkollisioner.
En bil framför indikeras av en kontrol‐ lampa A.
Om du alltför snabbt närmar dig ett
fordon rakt framför dig hörs en var‐
ningssignal och ett meddelande visas
i förarinformationscentralen.
En förutsättning är att kollisionsvar‐
ningen aktiverats i bilens meny för
personliga inställningar 3 119 eller att
den inte inaktiverats med knappen V (beroende på system, se nedan).
Beroende på bilens utrustning finns
det två varianter av kollisionsvar‐
ningssystemet:
■ Kollisionsvarning med radarsystem
på bilar utrustade med adaptiv far‐ thållare 3 172.
■ Kollisionsvarning med främre
kamerasystem
endast på bilar utan farthållare eller med konventionell farthållare
3 169.

180Körning och hantering

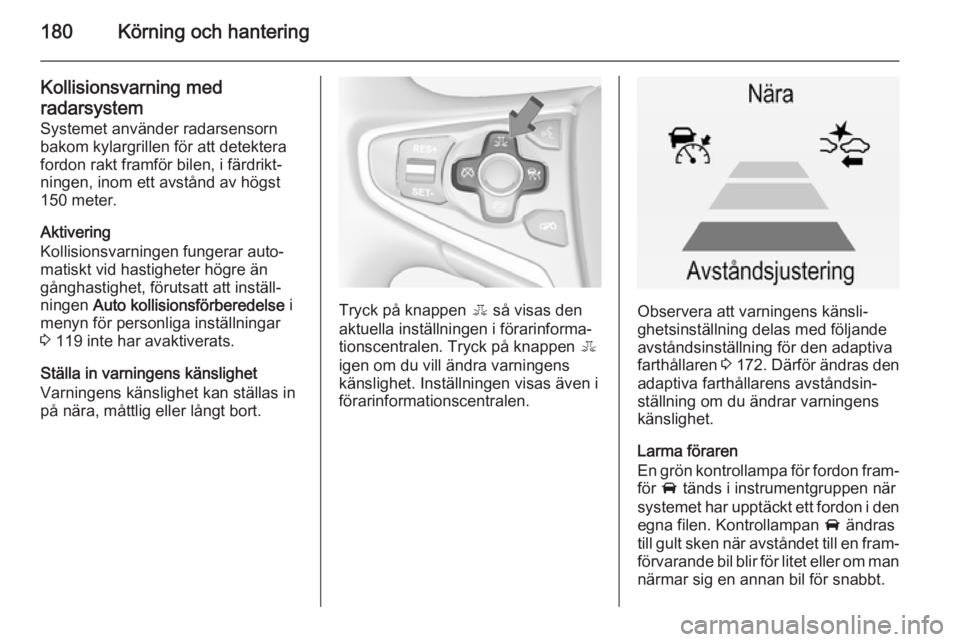

Kollisionsvarning medradarsystem
Systemet använder radarsensorn
bakom kylargrillen för att detektera
fordon rakt framför bilen, i färdrikt‐
ningen, inom ett avstånd av högst
150 meter.
Aktivering
Kollisionsvarningen fungerar auto‐
matiskt vid hastigheter högre än
gånghastighet, förutsatt att inställ‐
ningen Auto kollisionsförberedelse i
menyn för personliga inställningar
3 119 inte har avaktiverats.
Ställa in varningens känslighet
Varningens känslighet kan ställas in
på nära, måttlig eller långt bort.
Tryck på knappen E så visas den
aktuella inställningen i förarinforma‐
tionscentralen. Tryck på knappen E
igen om du vill ändra varningens
känslighet. Inställningen visas även i
förarinformationscentralen.Observera att varningens känsli‐
ghetsinställning delas med följande
avståndsinställning för den adaptiva
farthållaren 3 172 . Därför ändras den
adaptiva farthållarens avståndsin‐ ställning om du ändrar varningens
känslighet.
Larma föraren
En grön kontrollampa för fordon fram‐ för A tänds i instrumentgruppen när
systemet har upptäckt ett fordon i den
egna filen. Kontrollampan A ändras
till gult sken när avståndet till en fram‐
förvarande bil blir för litet eller om man närmar sig en annan bil för snabbt.

Körning och hantering181

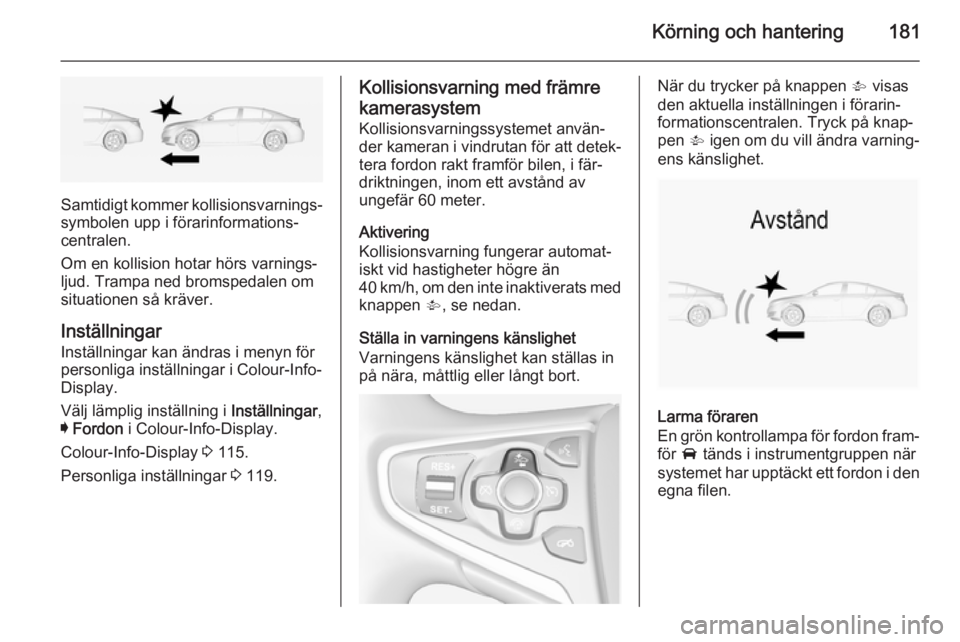

Samtidigt kommer kollisionsvarnings‐
symbolen upp i förarinformations‐
centralen.
Om en kollision hotar hörs varnings‐
ljud. Trampa ned bromspedalen om
situationen så kräver.
Inställningar Inställningar kan ändras i menyn förpersonliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Kollisionsvarning med främre
kamerasystem
Kollisionsvarningssystemet använ‐ der kameran i vindrutan för att detek‐
tera fordon rakt framför bilen, i fär‐
driktningen, inom ett avstånd av
ungefär 60 meter.
Aktivering
Kollisionsvarning fungerar automat‐
iskt vid hastigheter högre än
40 km/h, om den inte inaktiverats med
knappen V, se nedan.
Ställa in varningens känslighet
Varningens känslighet kan ställas in
på nära, måttlig eller långt bort.När du trycker på knappen V visas
den aktuella inställningen i förarin‐ formationscentralen. Tryck på knap‐
pen V igen om du vill ändra varning‐
ens känslighet.
Larma föraren
En grön kontrollampa för fordon fram‐
för A tänds i instrumentgruppen när
systemet har upptäckt ett fordon i den egna filen.

182Körning och hantering

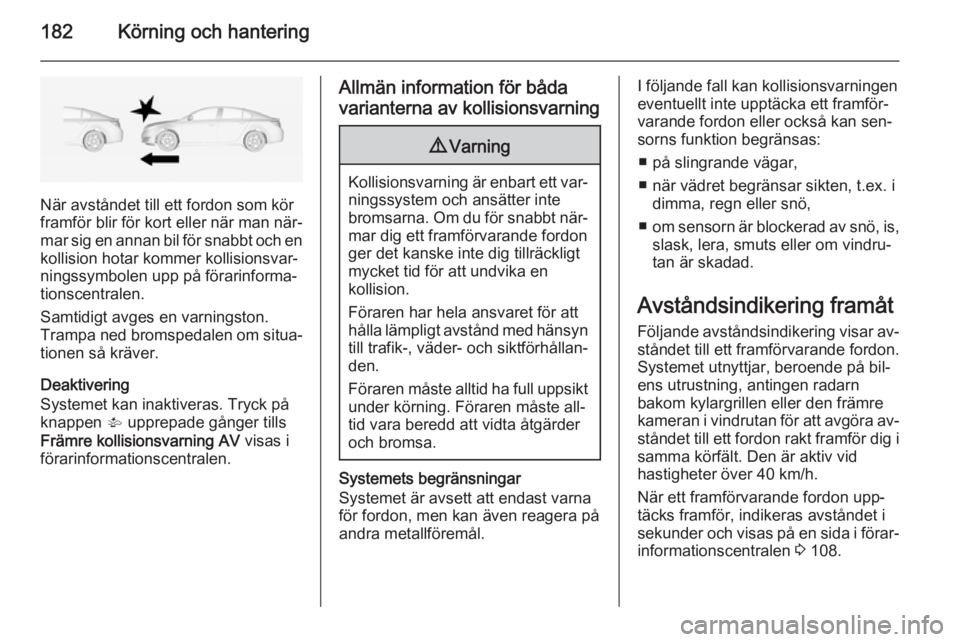

När avståndet till ett fordon som kör
framför blir för kort eller när man när‐
mar sig en annan bil för snabbt och en kollision hotar kommer kollisionsvar‐
ningssymbolen upp på förarinforma‐
tionscentralen.
Samtidigt avges en varningston.
Trampa ned bromspedalen om situa‐
tionen så kräver.
Deaktivering
Systemet kan inaktiveras. Tryck på
knappen V upprepade gånger tills
Främre kollisionsvarning AV visas i
förarinformationscentralen.
Allmän information för båda
varianterna av kollisionsvarning9 Varning
Kollisionsvarning är enbart ett var‐
ningssystem och ansätter inte
bromsarna. Om du för snabbt när‐ mar dig ett framförvarande fordon
ger det kanske inte dig tillräckligt
mycket tid för att undvika en
kollision.
Föraren har hela ansvaret för att
hålla lämpligt avstånd med hänsyn
till trafik-, väder- och siktförhållan‐
den.
Föraren måste alltid ha full uppsikt
under körning. Föraren måste all‐
tid vara beredd att vidta åtgärder
och bromsa.
Systemets begränsningar
Systemet är avsett att endast varna för fordon, men kan även reagera på
andra metallföremål.
I följande fall kan kollisionsvarningen
eventuellt inte upptäcka ett framför‐
varande fordon eller också kan sen‐
sorns funktion begränsas:
■ på slingrande vägar,
■ när vädret begränsar sikten, t.ex. i dimma, regn eller snö,
■ om sensorn är blockerad av snö, is,
slask, lera, smuts eller om vindru‐
tan är skadad.
Avståndsindikering framåt
Följande avståndsindikering visar av‐ ståndet till ett framförvarande fordon.
Systemet utnyttjar, beroende på bil‐
ens utrustning, antingen radarn
bakom kylargrillen eller den främre kameran i vindrutan för att avgöra av‐
ståndet till ett fordon rakt framför dig i samma körfält. Den är aktiv vid
hastigheter över 40 km/h.
När ett framförvarande fordon upp‐
täcks framför, indikeras avståndet i
sekunder och visas på en sida i förar‐ informationscentralen 3 108.

Körning och hantering183

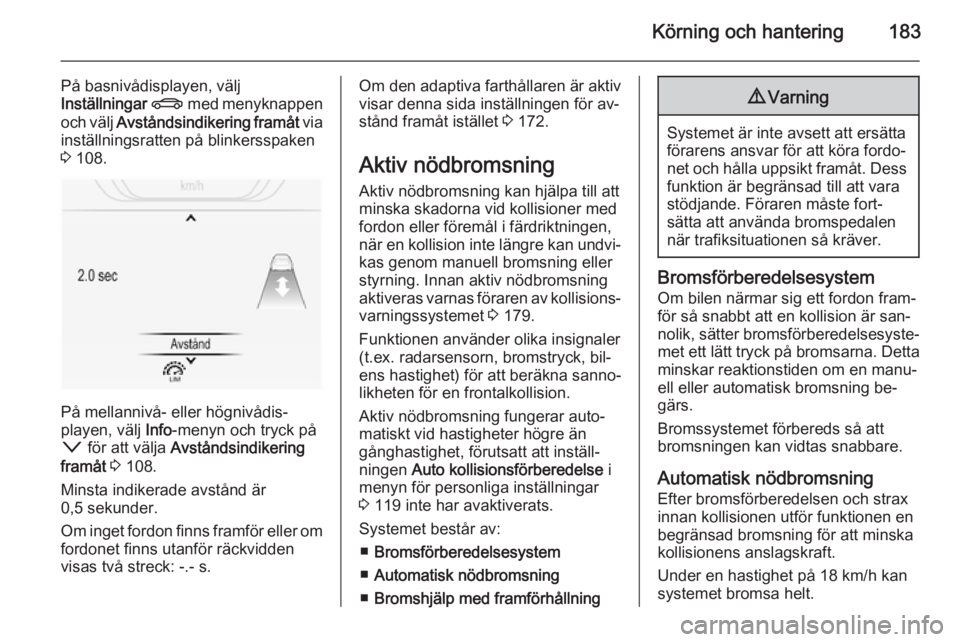

På basnivådisplayen, välj
Inställningar X med menyknappen
och välj Avståndsindikering framåt via
inställningsratten på blinkersspaken
3 108.
På mellannivå- eller högnivådis‐
playen, välj Info-menyn och tryck på
o för att välja Avståndsindikering
framåt 3 108.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.
Om den adaptiva farthållaren är aktiv
visar denna sida inställningen för av‐
stånd framåt istället 3 172.
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att
minska skadorna vid kollisioner med
fordon eller föremål i färdriktningen,
när en kollision inte längre kan undvi‐ kas genom manuell bromsning eller
styrning. Innan aktiv nödbromsning
aktiveras varnas föraren av kollisions‐
varningssystemet 3 179.
Funktionen använder olika insignaler
(t.ex. radarsensorn, bromstryck, bil‐
ens hastighet) för att beräkna sanno‐
likheten för en frontalkollision.
Aktiv nödbromsning fungerar auto‐
matiskt vid hastigheter högre än
gånghastighet, förutsatt att inställ‐
ningen Auto kollisionsförberedelse i
menyn för personliga inställningar
3 119 inte har avaktiverats.
Systemet består av: ■ Bromsförberedelsesystem
■ Automatisk nödbromsning
■ Bromshjälp med framförhållning9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att varastödjande. Föraren måste fort‐
sätta att använda bromspedalen
när trafiksituationen så kräver.
Bromsförberedelsesystem
Om bilen närmar sig ett fordon fram‐
för så snabbt att en kollision är san‐
nolik, sätter bromsförberedelsesyste‐ met ett lätt tryck på bromsarna. Detta
minskar reaktionstiden om en manu‐
ell eller automatisk bromsning be‐
gärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Automatisk nödbromsning
Efter bromsförberedelsen och strax
innan kollisionen utför funktionen en
begränsad bromsning för att minska kollisionens anslagskraft.
Under en hastighet på 18 km/h kan
systemet bromsa helt.

184Körning och hantering

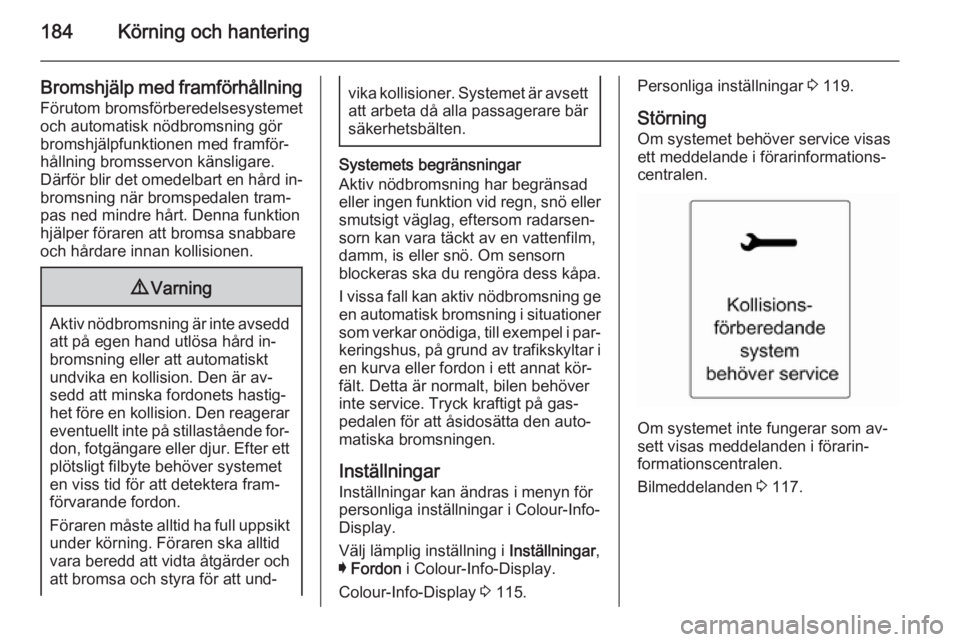

Bromshjälp med framförhållningFörutom bromsförberedelsesystemetoch automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därför blir det omedelbart en hård in‐
bromsning när bromspedalen tram‐
pas ned mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård in‐
bromsning eller att automatiskt
undvika en kollision. Den är av‐
sedd att minska fordonets hastig‐ het före en kollision. Den reagerar eventuellt inte på stillastående for‐ don, fotgängare eller djur. Efter ettplötsligt filbyte behöver systemeten viss tid för att detektera fram‐
förvarande fordon.
Föraren måste alltid ha full uppsikt
under körning. Föraren ska alltid
vara beredd att vidta åtgärder och
att bromsa och styra för att und‐
vika kollisioner. Systemet är avsett att arbeta då alla passagerare bär säkerhetsbälten.
Systemets begränsningar
Aktiv nödbromsning har begränsad
eller ingen funktion vid regn, snö eller smutsigt väglag, eftersom radarsen‐
sorn kan vara täckt av en vattenfilm,
damm, is eller snö. Om sensorn
blockeras ska du rengöra dess kåpa.
I vissa fall kan aktiv nödbromsning ge en automatisk bromsning i situationer
som verkar onödiga, till exempel i par‐
keringshus, på grund av trafikskyltar i
en kurva eller fordon i ett annat kör‐
fält. Detta är normalt, bilen behöver
inte service. Tryck kraftigt på gas‐
pedalen för att åsidosätta den auto‐
matiska bromsningen.
Inställningar Inställningar kan ändras i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som av‐
sett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 117.

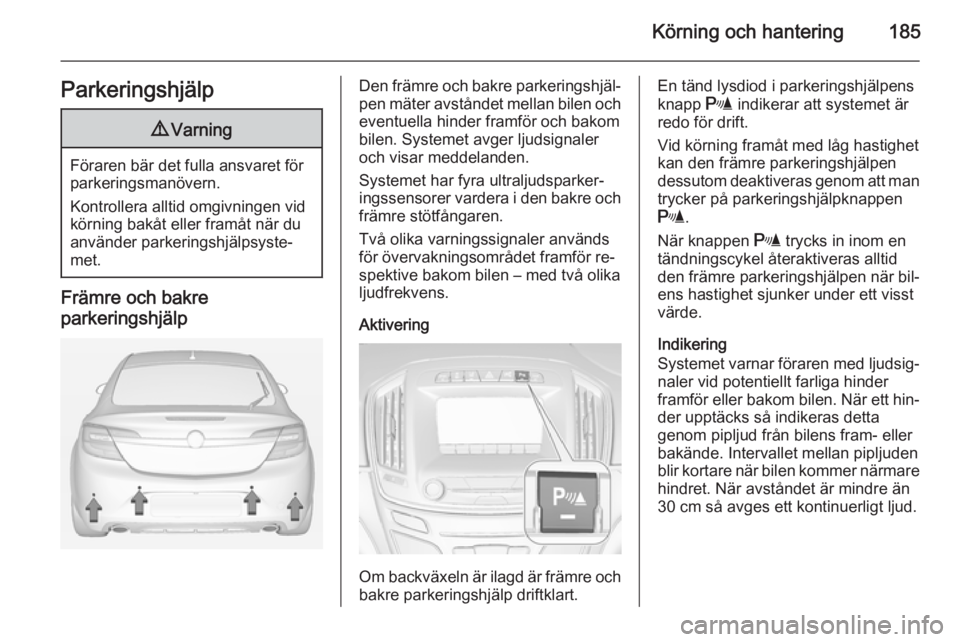

Körning och hantering185Parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Främre och bakre
parkeringshjälp
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Systemet avger ljudsignaler och visar meddelanden.
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens.
Aktivering
Om backväxeln är ilagd är främre och
bakre parkeringshjälp driftklart.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Vid körning framåt med låg hastighet
kan den främre parkeringshjälpen
dessutom deaktiveras genom att man trycker på parkeringshjälpknappen
r .
När knappen r trycks in inom en
tändningscykel återaktiveras alltid
den främre parkeringshjälpen när bil‐
ens hastighet sjunker under ett visst
värde.
Indikering
Systemet varnar föraren med ljudsig‐
naler vid potentiellt farliga hinder
framför eller bakom bilen. När ett hin‐ der upptäcks så indikeras detta
genom pipljud från bilens fram- eller bakände. Intervallet mellan pipljudenblir kortare när bilen kommer närmare
hindret. När avståndet är mindre än
30 cm så avges ett kontinuerligt ljud.

186Körning och hantering
Avståndet till ett främre och bakre hin‐der indikeras genom att avståndslin‐
jerna runt bilen ändras.
Parkeringshjälpsidan på displayen
kan döljas av bilmeddelanden med
högre prioritet. Om parkeringshjälpsi‐
dan ersätts av ett bilmeddelande
visas inte avståndet förrän parker‐
ingshjälpen aktiveras igen.
Deaktivering
Om systemet ska kopplas från trycker
du på knappen r.
Lysdioden i knappen slocknar och
Parkeringshjälp av visas i förarinfor‐
mationscentret.
Systemet deaktiveras automatiskt
över en viss hastighet.
Störning
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden, t ex snö‐
täckta sensorer, tänds r eller så
visas ett meddelande i förarinforma‐
tionscentralen.
Bilmeddelanden 3 117.
Avancerad parkeringshjälpDet avancerade parkeringshjälpsys‐
temet hjälper föraren att manövrera in i en parkeringsficka med anvisningar
i förarinformationscentralen och
akustiska signaler.
Systemet använder parkeringshjälp‐
ens sensorer i kombination med två
extra sensorer på båda sidorna av
främre och bakre stötfångaren.
Aktivering
När du letar efter en parkeringsficka
måste systemet aktiveras genom att
du trycker på knappen (.

Körning och hantering187

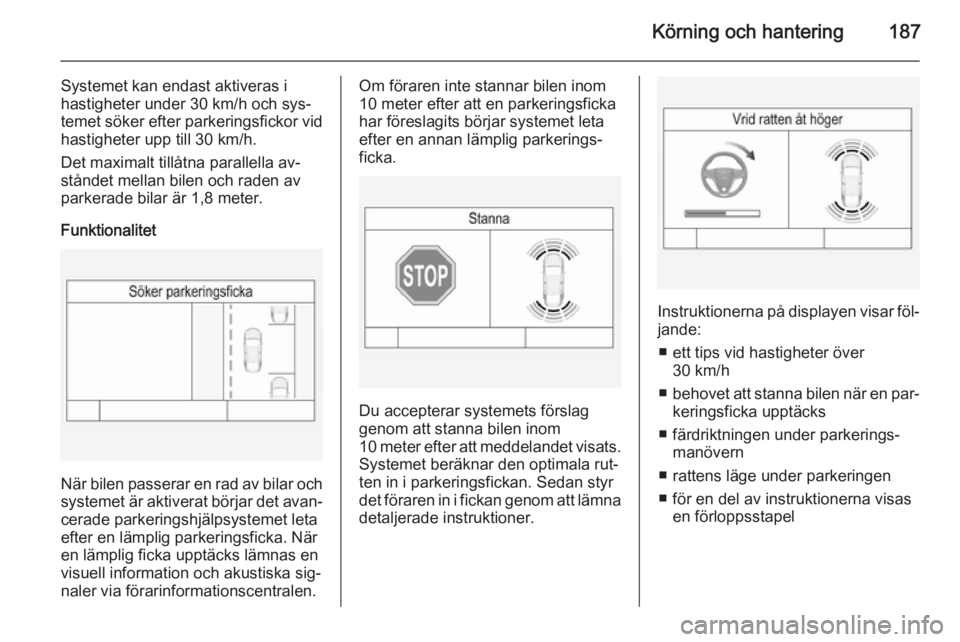

Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig ficka upptäcks lämnas en
visuell information och akustiska sig‐
naler via förarinformationscentralen.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.
Du accepterar systemets förslag
genom att stanna bilen inom
10 meter efter att meddelandet visats. Systemet beräknar den optimala rut‐
ten in i parkeringsfickan. Sedan styr
det föraren in i fickan genom att lämna
detaljerade instruktioner.
Instruktionerna på displayen visar föl‐
jande:
■ ett tips vid hastigheter över 30 km/h
■ behovet att stanna bilen när en par‐
keringsficka upptäcks
■ färdriktningen under parkerings‐ manövern
■ rattens läge under parkeringen
■ för en del av instruktionerna visas en förloppsstapel

188Körning och hantering

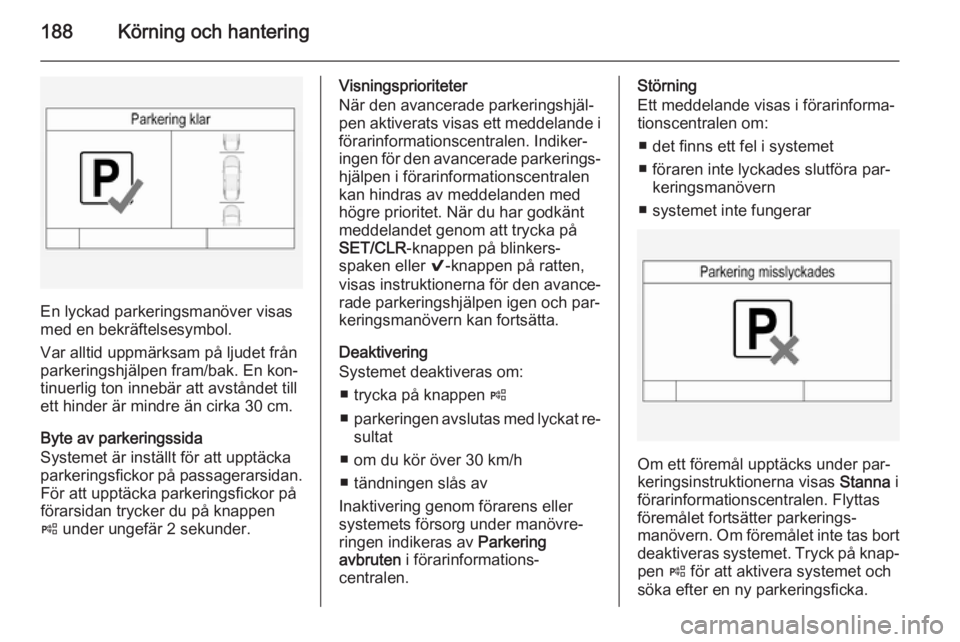

En lyckad parkeringsmanöver visas
med en bekräftelsesymbol.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan. För att upptäcka parkeringsfickor påförarsidan trycker du på knappen
( under ungefär 2 sekunder.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i
förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐ hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt
meddelandet genom att trycka på
SET/CLR -knappen på blinkers‐
spaken eller 9-knappen på ratten,
visas instruktionerna för den avance‐
rade parkeringshjälpen igen och par‐
keringsmanövern kan fortsätta.
Deaktivering
Systemet deaktiveras om:
■ trycka på knappen (
■ parkeringen avslutas med lyckat re‐
sultat
■ om du kör över 30 km/h
■ tändningen slås av
Inaktivering genom förarens eller
systemets försorg under manövre‐
ringen indikeras av Parkering
avbruten i förarinformations‐
centralen.Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
■ det finns ett fel i systemet
■ föraren inte lyckades slutföra par‐ keringsmanövern
■ systemet inte fungerar
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort deaktiveras systemet. Tryck på knap‐
pen ( för att aktivera systemet och
söka efter en ny parkeringsficka.
