OPEL INSIGNIA 2014.5 Instruktionsbok

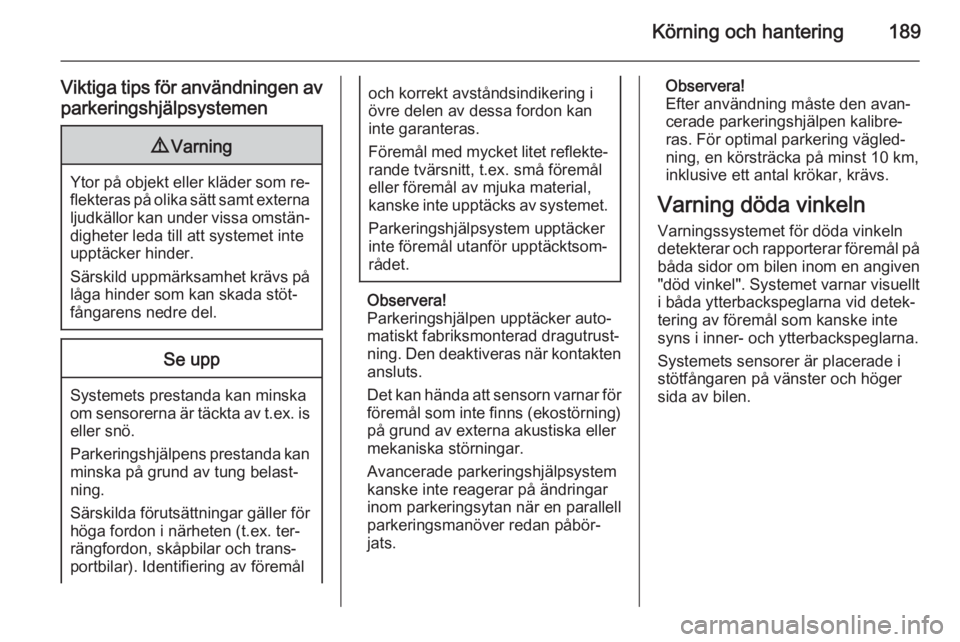

Körning och hantering189
Viktiga tips för användningen avparkeringshjälpsystemen9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Efter användning måste den avan‐
cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 10 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.

190Körning och hantering9Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ Fordon utanför döda vinkeln som snabbt kan närma sig.
■ Fotgängare, cyklister eller djur.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds den gula
varningssymbolen B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersen börjar varningssymbo‐
len B blinka gult för att du inte ska
byta fil.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Om bilen är utrustad med filbytesvar‐
ning 3 191 så visas symbolen F i
speglarna.Systemet kan aktiveras eller deaktiv‐
eras i personliga inställningar.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret
(DIC).
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3,5 meter på båda sidor om bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär

Körning och hantering191
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Under normala omständigheter kan det förekomma en del missade var‐
ningar.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 256.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen (DIC). Uppsök en verkstad
för att få hjälp.Filbytesvarning
Utöver dödvinkelvarningen 3 189
upptäcker filbytesvarningen fordon
som närmar sig snabbt bakifrån i pa‐
rallella körfält nära din bil.
Om bilen är utrustad med filbytesvar‐
ning ingår alltid dödvinkelvarning.
Systemet varnar visuellt i vardera yt‐
terbackspegeln när det upptäcker for‐
don som närmar sig snabbt bakifrån.
Radaravståndssensorerna sitter i
bakre stötfångaren.9 Varning
Filbytesvarning är ingen ersätt‐
ning för förarens uppsikt.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon
som närmar sig bakifrån och körs i
avsevärt högre hastighet tänds den
gula varningssymbolen F i respek‐
tive ytterbackspegel. Om föraren ak‐
tiverar blinkersen börjar varnings‐ symbolen F blinka gult för att du
inte ska byta fil.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.

192Körning och hantering

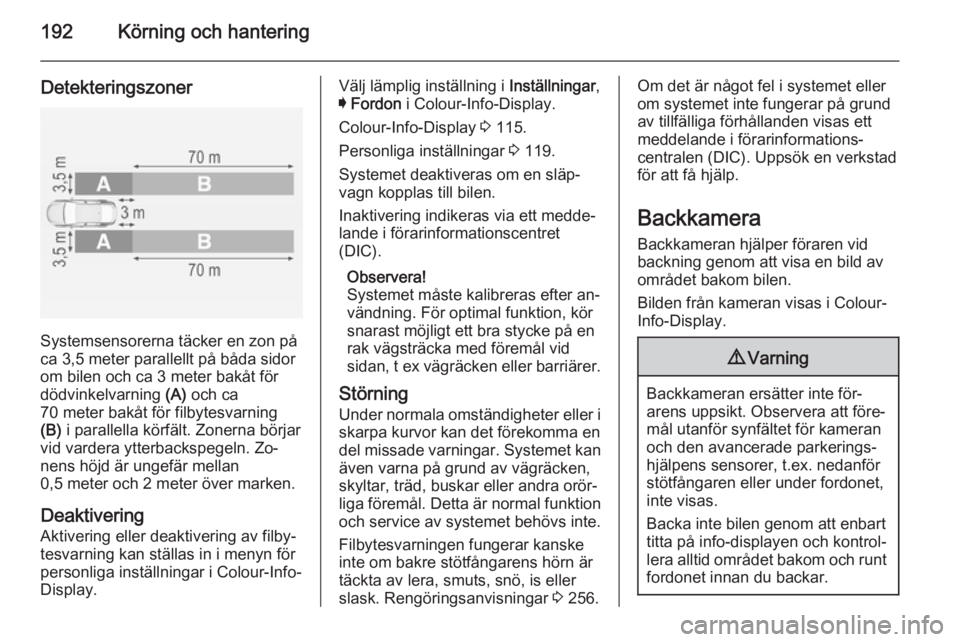

Detekteringszoner
Systemsensorerna täcker en zon på
ca 3,5 meter parallellt på båda sidor
om bilen och ca 3 meter bakåt för
dödvinkelvarning (A) och ca
70 meter bakåt för filbytesvarning
(B) i parallella körfält. Zonerna börjar
vid vardera ytterbackspegeln. Zo‐
nens höjd är ungefär mellan
0,5 meter och 2 meter över marken.
Deaktivering
Aktivering eller deaktivering av filby‐
tesvarning kan ställas in i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret
(DIC).
Observera!
Systemet måste kalibreras efter an‐
vändning. För optimal funktion, kör
snarast möjligt ett bra stycke på en
rak vägsträcka med föremål vid sidan, t ex vägräcken eller barriärer.
Störning
Under normala omständigheter eller i skarpa kurvor kan det förekomma en
del missade varningar. Systemet kan även varna på grund av vägräcken,
skyltar, träd, buskar eller andra orör‐
liga föremål. Detta är normal funktion
och service av systemet behövs inte.
Filbytesvarningen fungerar kanske
inte om bakre stötfångarens hörn är
täckta av lera, smuts, snö, is eller
slask. Rengöringsanvisningar 3 256.Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen (DIC). Uppsök en verkstad för att få hjälp.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet,
inte visas.
Backa inte bilen genom att enbart
titta på info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.

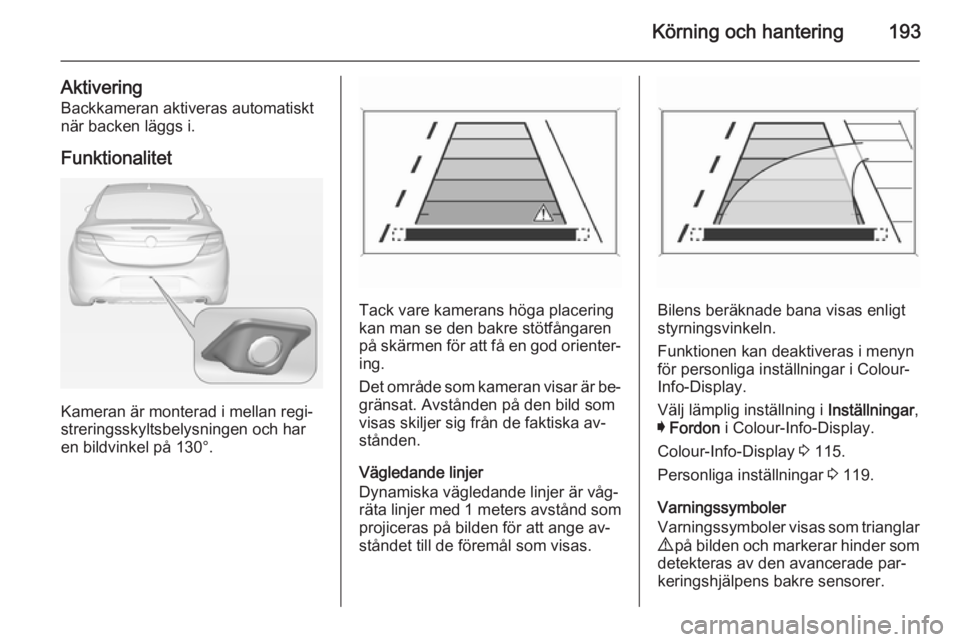

Körning och hantering193
AktiveringBackkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Funktionen kan deaktiveras i menyn för personliga inställningar i Colour-
Info-Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.

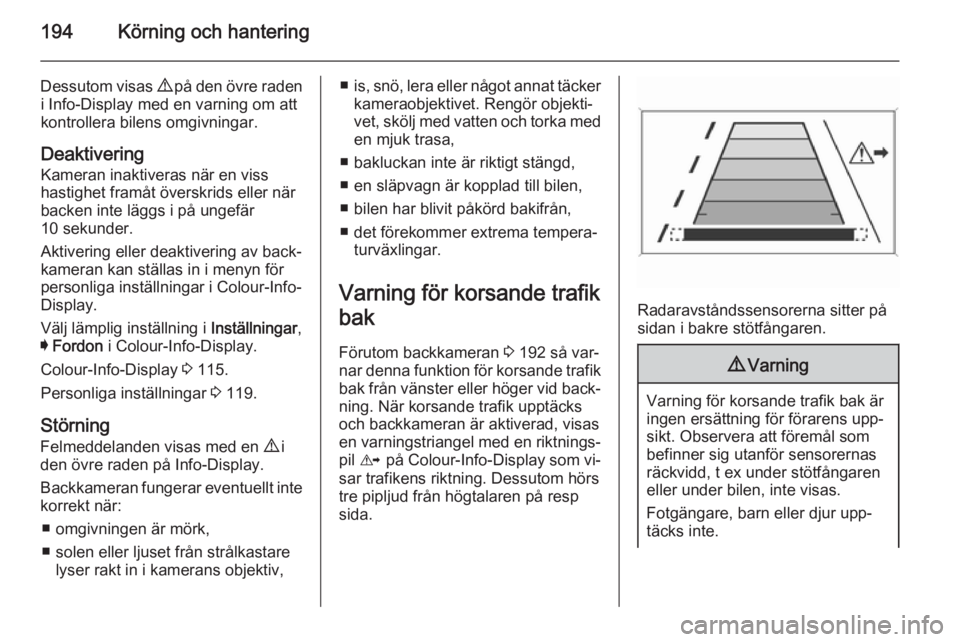

194Körning och hantering
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Deaktivering Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ställas in i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ omgivningen är mörk,
■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv,■is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐
vet, skölj med vatten och torka med
en mjuk trasa,
■ bakluckan inte är riktigt stängd,
■ en släpvagn är kopplad till bilen,
■ bilen har blivit påkörd bakifrån, ■ det förekommer extrema tempera‐ turväxlingar.
Varning för korsande trafik
bak
Förutom backkameran 3 192 så var‐
nar denna funktion för korsande trafik
bak från vänster eller höger vid back‐ ning. När korsande trafik upptäcks
och backkameran är aktiverad, visas en varningstriangel med en riktnings‐ pil K på Colour-Info-Display som vi‐
sar trafikens riktning. Dessutom hörs
tre pipljud från högtalaren på resp
sida.
Radaravståndssensorerna sitter på
sidan i bakre stötfångaren.
9 Varning
Varning för korsande trafik bak är
ingen ersättning för förarens upp‐
sikt. Observera att föremål som
befinner sig utanför sensorernas
räckvidd, t ex under stötfångaren
eller under bilen, inte visas.
Fotgängare, barn eller djur upp‐
täcks inte.

Körning och hantering195Backa inte bilen genom att enbart
titta på info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Aktivering
Varning för korsande trafik bak aktiv‐
eras tillsammans med backkameran
när backväxeln läggs i.

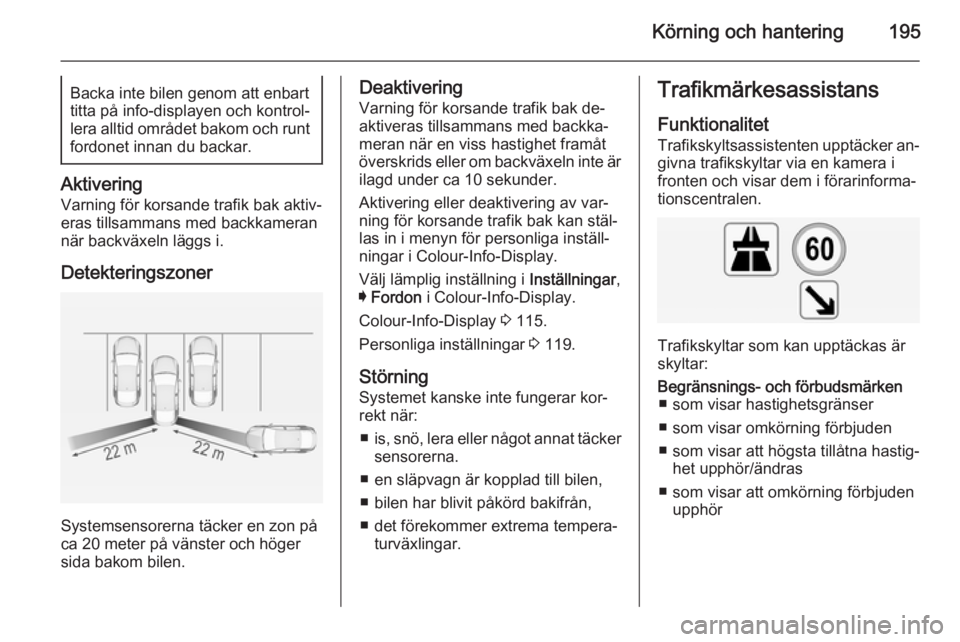

Detekteringszoner
Systemsensorerna täcker en zon på
ca 20 meter på vänster och höger
sida bakom bilen.
Deaktivering
Varning för korsande trafik bak de‐
aktiveras tillsammans med backka‐
meran när en viss hastighet framåt
överskrids eller om backväxeln inte är
ilagd under ca 10 sekunder.
Aktivering eller deaktivering av var‐
ning för korsande trafik bak kan stäl‐
las in i menyn för personliga inställ‐
ningar i Colour-Info-Display.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning Systemet kanske inte fungerar kor‐
rekt när:
■ is, snö, lera eller något annat täcker
sensorerna.
■ en släpvagn är kopplad till bilen, ■ bilen har blivit påkörd bakifrån, ■ det förekommer extrema tempera‐ turväxlingar.Trafikmärkesassistans
Funktionalitet Trafikskyltsassistenten upptäcker an‐
givna trafikskyltar via en kamera i
fronten och visar dem i förarinforma‐
tionscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och förbudsmärken ■ som visar hastighetsgränser
■ som visar omkörning förbjuden
■ som visar att högsta tillåtna hastig‐ het upphör/ändras
■ som visar att omkörning förbjuden upphör

196Körning och hantering

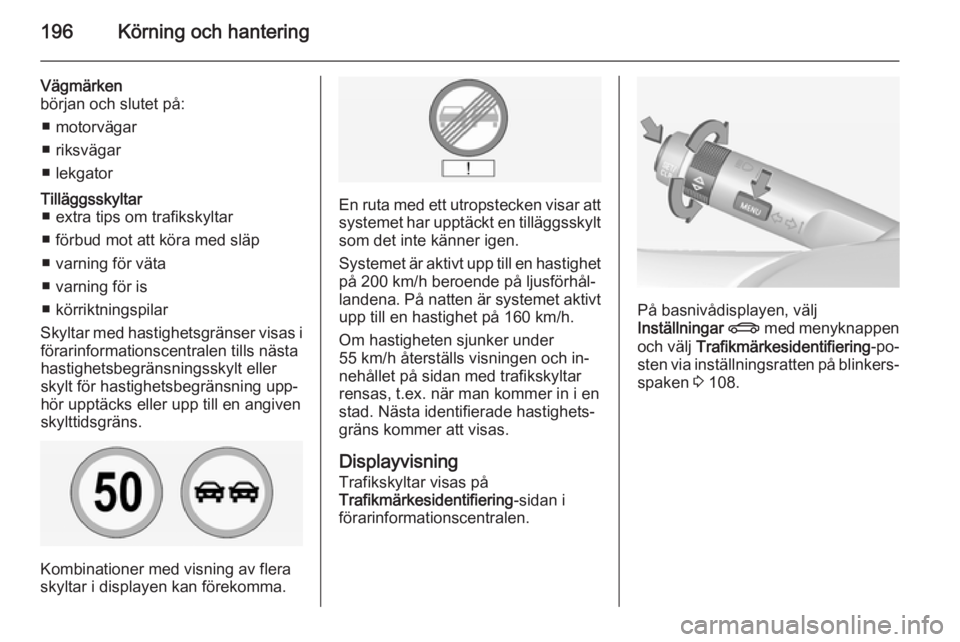

Vägmärken
början och slutet på:
■ motorvägar
■ riksvägar
■ lekgatorTilläggsskyltar ■ extra tips om trafikskyltar
■ förbud mot att köra med släp
■ varning för väta
■ varning för is
■ körriktningspilar
Skyltar med hastighetsgränser visas i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
skylt för hastighetsbegränsning upp‐
hör upptäcks eller upp till en angiven
skylttidsgräns.
Kombinationer med visning av flera
skyltar i displayen kan förekomma.
En ruta med ett utropstecken visar att
systemet har upptäckt en tilläggsskylt
som det inte känner igen.
Systemet är aktivt upp till en hastighet på 200 km/h beroende på ljusförhål‐
landena. På natten är systemet aktivt upp till en hastighet på 160 km/h.
Om hastigheten sjunker under
55 km/h återställs visningen och in‐
nehållet på sidan med trafikskyltar
rensas, t.ex. när man kommer in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.
Displayvisning
Trafikskyltar visas på
Trafikmärkesidentifiering -sidan i
förarinformationscentralen.
På basnivådisplayen, välj
Inställningar X med menyknappen
och välj Trafikmärkesidentifiering -po‐
sten via inställningsratten på blinkers‐
spaken 3 108.

Körning och hantering197

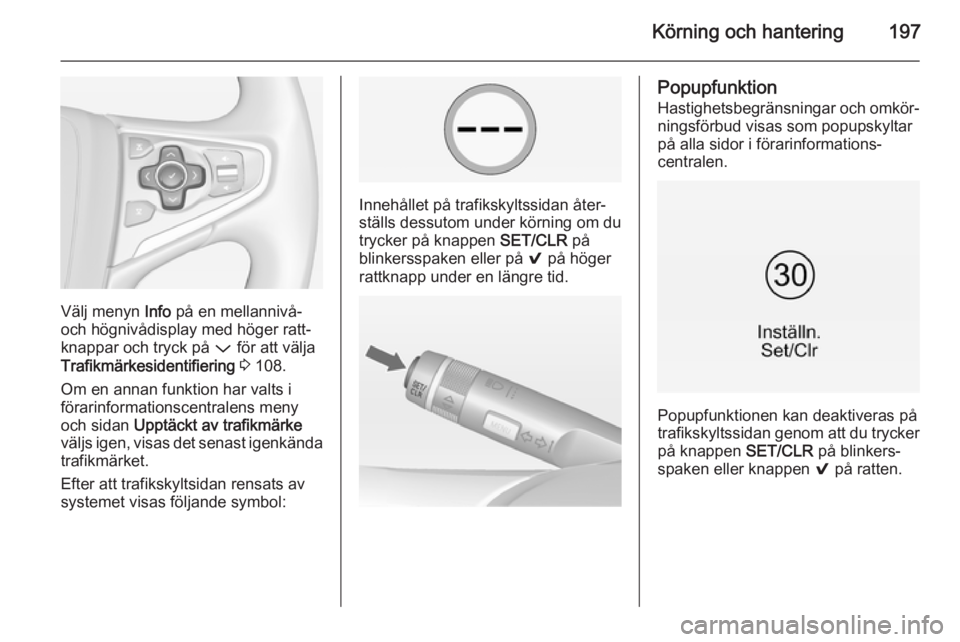

Välj menyn Info på en mellannivå-
och högnivådisplay med höger ratt‐
knappar och tryck på P för att välja
Trafikmärkesidentifiering 3 108.
Om en annan funktion har valts i
förarinformationscentralens meny
och sidan Upptäckt av trafikmärke
väljs igen, visas det senast igenkända
trafikmärket.
Efter att trafikskyltsidan rensats av
systemet visas följande symbol:
Innehållet på trafikskyltssidan åter‐
ställs dessutom under körning om du
trycker på knappen SET/CLR på
blinkersspaken eller på 9 på höger
rattknapp under en längre tid.
Popupfunktion
Hastighetsbegränsningar och omkör‐ ningsförbud visas som popupskyltar
på alla sidor i förarinformations‐
centralen.
Popupfunktionen kan deaktiveras på
trafikskyltssidan genom att du trycker på knappen SET/CLR på blinkers‐
spaken eller knappen 9 på ratten.

198Körning och hantering

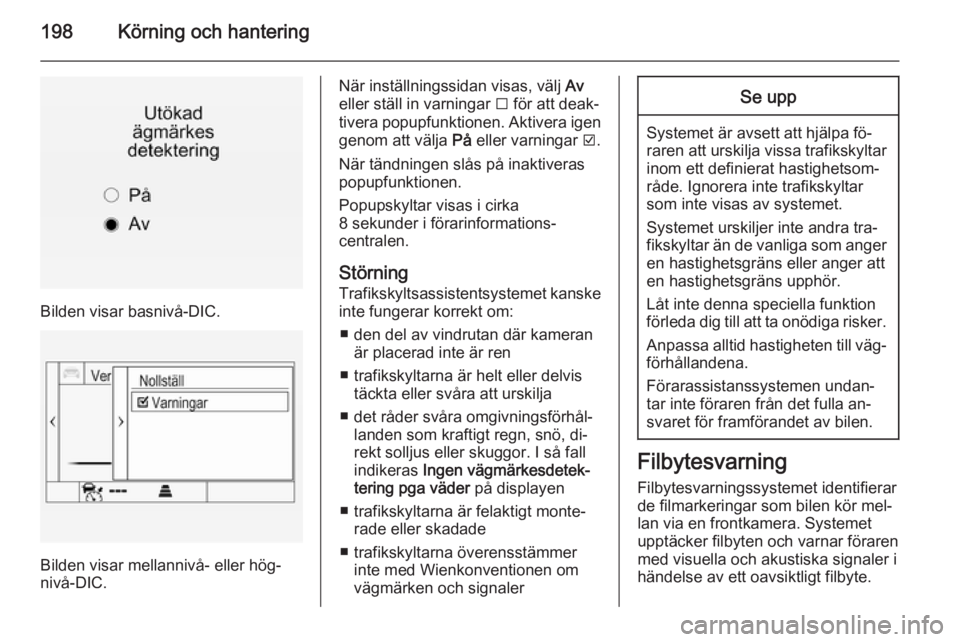

Bilden visar basnivå-DIC.
Bilden visar mellannivå- eller hög‐
nivå-DIC.
När inställningssidan visas, välj Av
eller ställ in varningar I för att deak‐
tivera popupfunktionen. Aktivera igen
genom att välja På eller varningar J.
När tändningen slås på inaktiveras
popupfunktionen.
Popupskyltar visas i cirka
8 sekunder i förarinformations‐
centralen.
Störning Trafikskyltsassistentsystemet kanske
inte fungerar korrekt om:
■ den del av vindrutan där kameran är placerad inte är ren
■ trafikskyltarna är helt eller delvis täckta eller svåra att urskilja
■ det råder svåra omgivningsförhål‐ landen som kraftigt regn, snö, di‐
rekt solljus eller skuggor. I så fall
indikeras Ingen vägmärkesdetek‐
tering pga väder på displayen
■ trafikskyltarna är felaktigt monte‐ rade eller skadade
■ trafikskyltarna överensstämmer inte med Wienkonventionen om
vägmärken och signalerSe upp
Systemet är avsett att hjälpa fö‐
raren att urskilja vissa trafikskyltar inom ett definierat hastighetsom‐
råde. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra tra‐
fikskyltar än de vanliga som anger en hastighetsgräns eller anger att
en hastighetsgräns upphör.
Låt inte denna speciella funktion
förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till väg‐
förhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla an‐
svaret för framförandet av bilen.
Filbytesvarning
Filbytesvarningssystemet identifierar
de filmarkeringar som bilen kör mel‐
lan via en frontkamera. Systemet
upptäcker filbyten och varnar föraren
med visuella och akustiska signaler i
händelse av ett oavsiktligt filbyte.
