Autóápolás249
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze be a lámpa egységet a
rögzítőcsapokkal a jármű- karosszéria mélyedéseibe és
húzza meg a rögzítőanyákat a
csomagtér belsejéből. Csukja be
a fedelet.
Sports Tourer/Country Tourer

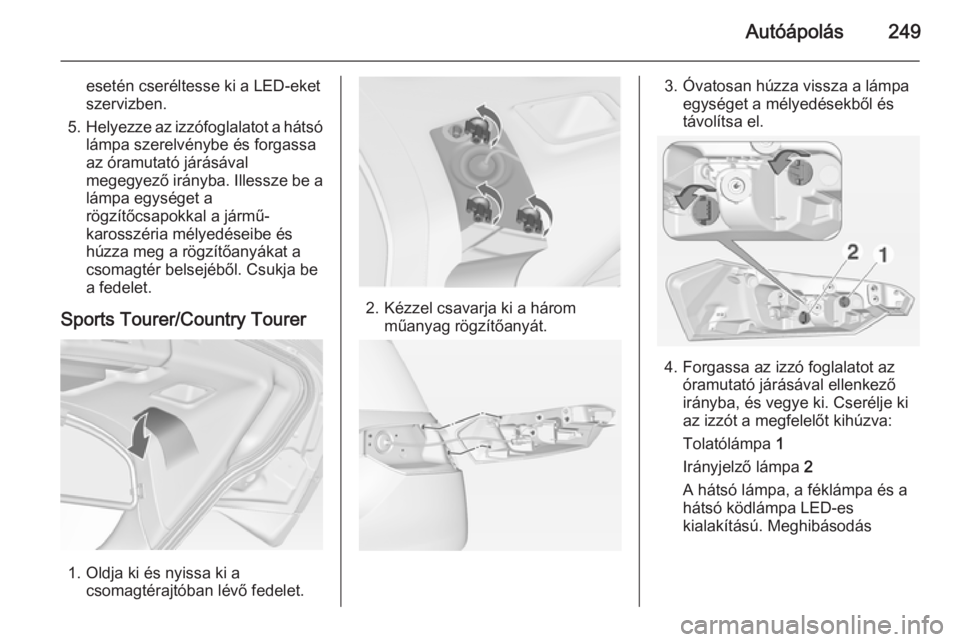

1. Oldja ki és nyissa ki a csomagtérajtóban lévő fedelet.
2. Kézzel csavarja ki a háromműanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpa egységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Tolatólámpa 1
Irányjelző lámpa 2
A hátsó lámpa, a féklámpa és a
hátsó ködlámpa LED-es kialakítású. Meghibásodás

250Autóápolás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze be a
lámpa egységet a
rögzítőcsapokkal a csomagtérajtó mélyedéseibe és húzza meg a
rögzítőanyákat a csomagtérajtó
belseje felöl. Csukja be a fedelet.
Kiegészítő hátsó lámpák a
csomagtérajtó keretében

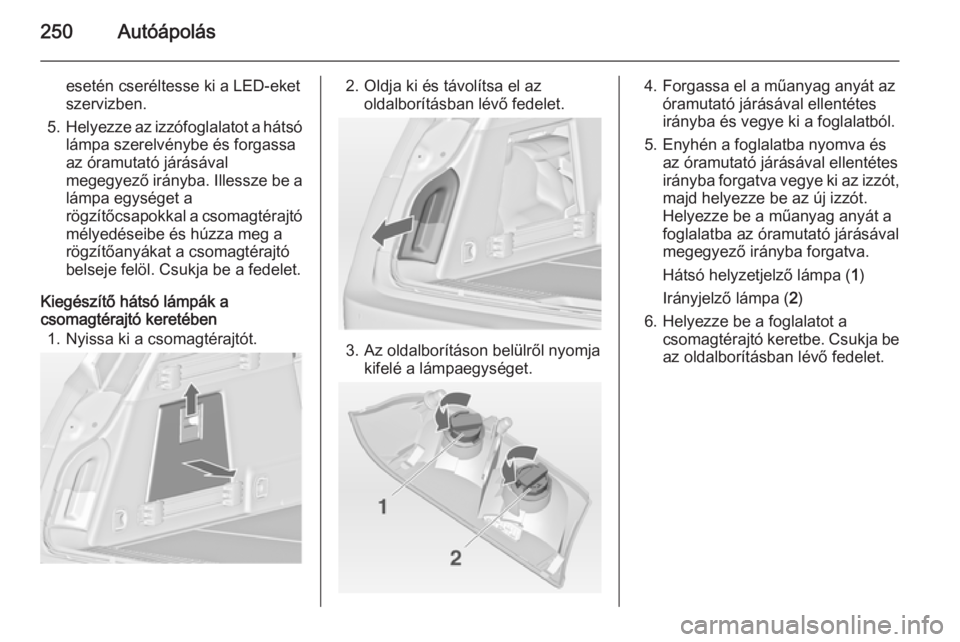

1. Nyissa ki a csomagtérajtót.2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.
3. Az oldalborításon belülről nyomja kifelé a lámpaegységet.
4. Forgassa el a műanyag anyát azóramutató járásával ellentétes
irányba és vegye ki a foglalatból.
5. Enyhén a foglalatba nyomva és az óramutató járásával ellentétes
irányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Helyezze be a műanyag anyát a
foglalatba az óramutató járásával
megegyező irányba forgatva.
Hátsó helyzetjelző lámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be a foglalatot a csomagtérajtó keretbe. Csukja be
az oldalborításban lévő fedelet.

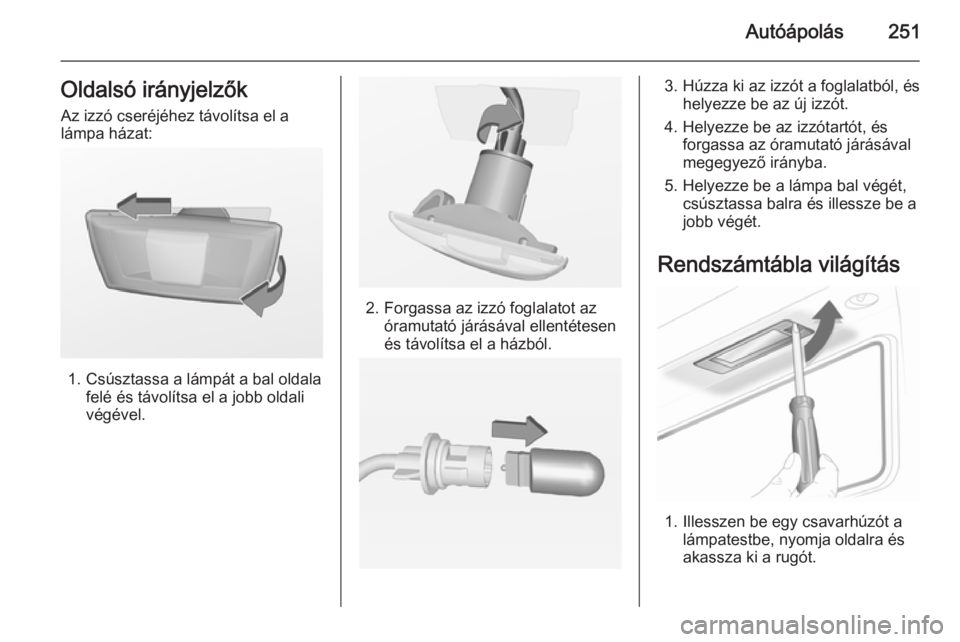

Autóápolás251Oldalsó irányjelzőkAz izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás

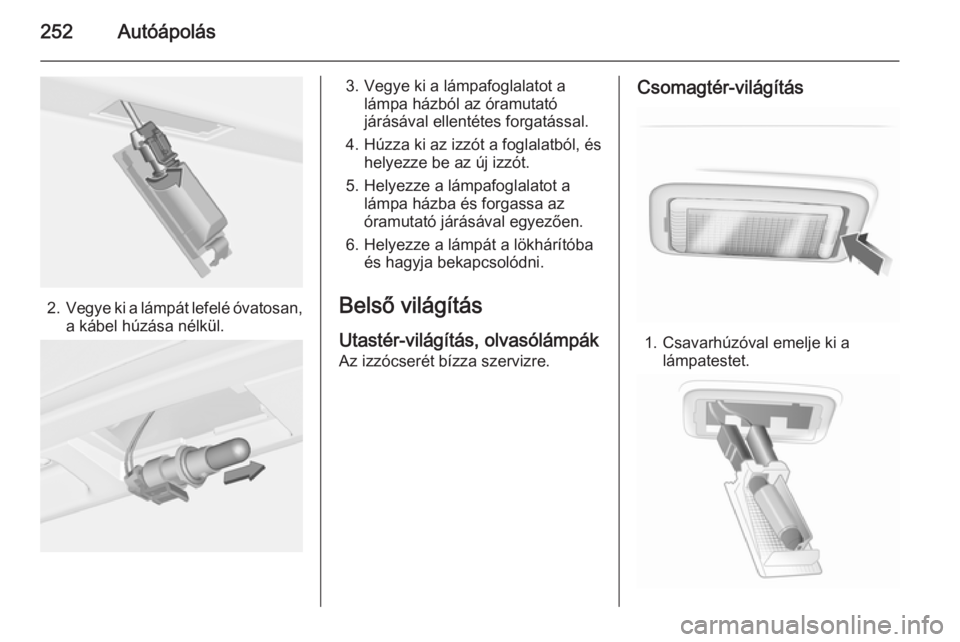

1. Illesszen be egy csavarhúzót a lámpatestbe, nyomja oldalra és
akassza ki a rugót.

252Autóápolás
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.Csomagtér-világítás
1. Csavarhúzóval emelje ki a lámpatestet.

Autóápolás253
2. A rugós érintkező felé nyomvaemelje ki az izzót.
3. Helyezze be az új izzót.
4. Helyezze vissza a lámpatestet.
Műszerfal-világítás
Az izzócserét bízza szervizre.Elektromos rendszer

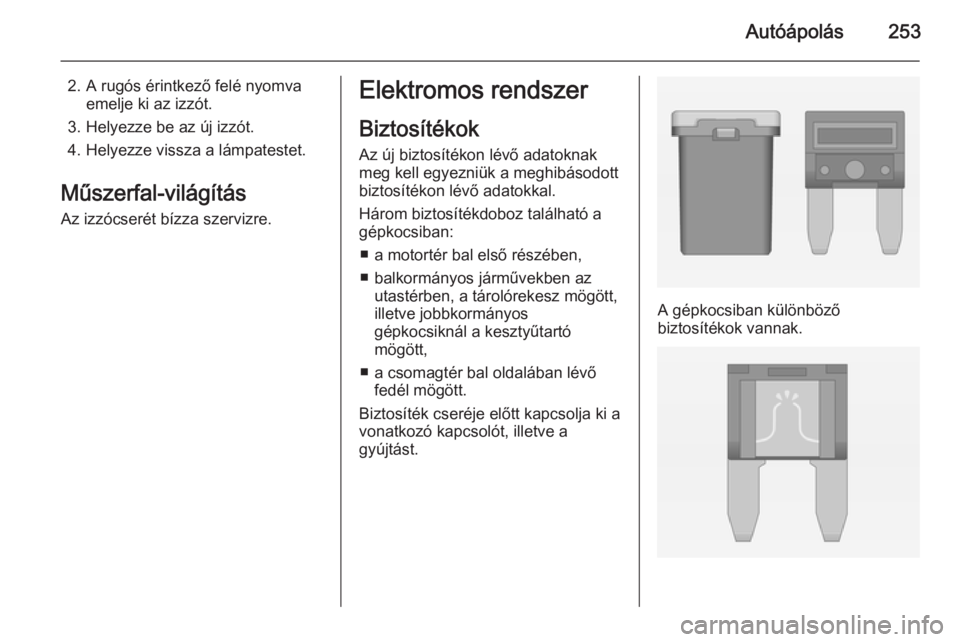

Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében,
■ balkormányos járművekben az utastérben, a tárolórekesz mögött,
illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött,
■ a csomagtér bal oldalában lévő fedél mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.

254Autóápolás

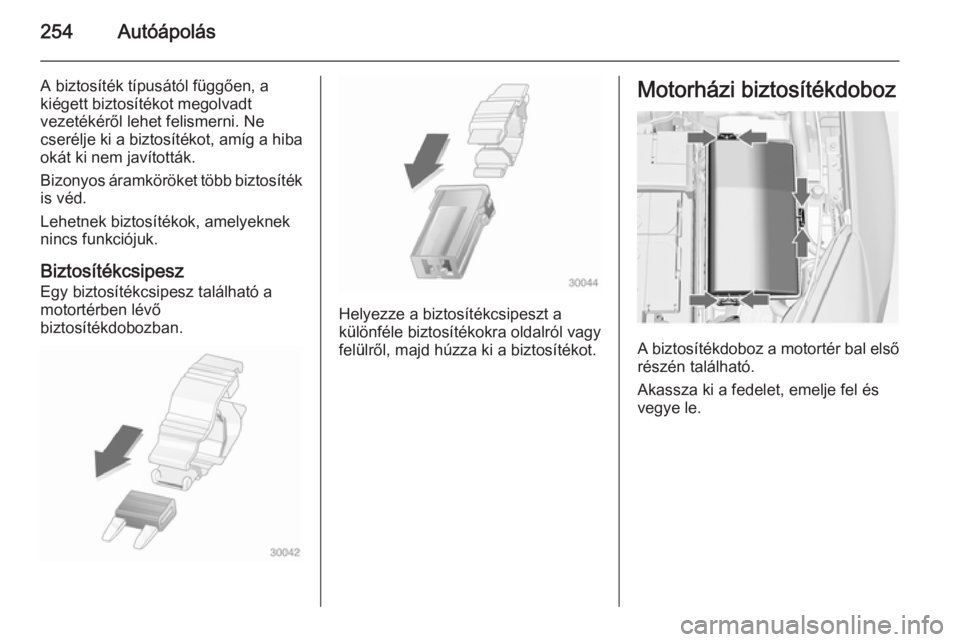

A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Akassza ki a fedelet, emelje fel és
vegye le.

Autóápolás255

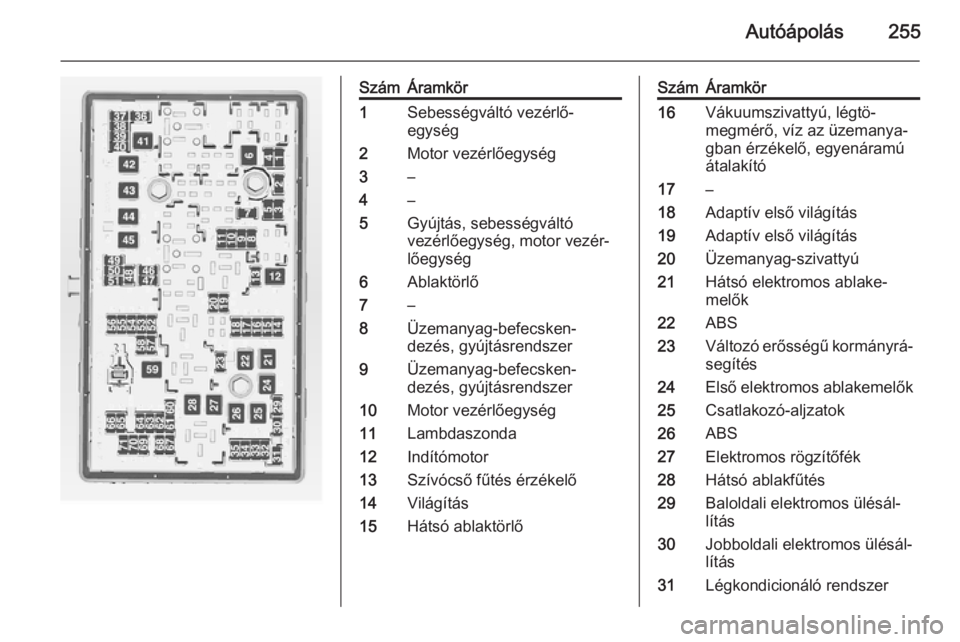

SzámÁramkör1Sebességváltó vezérlő‐
egység2Motor vezérlőegység3–4–5Gyújtás, sebességváltó
vezérlőegység, motor vezér‐
lőegység6Ablaktörlő7–8Üzemanyag-befecsken‐
dezés, gyújtásrendszer9Üzemanyag-befecsken‐
dezés, gyújtásrendszer10Motor vezérlőegység11Lambdaszonda12Indítómotor13Szívócső fűtés érzékelő14Világítás15Hátsó ablaktörlőSzámÁramkör16Vákuumszivattyú, légtö‐
megmérő, víz az üzemanya‐
gban érzékelő, egyenáramú
átalakító17–18Adaptív első világítás19Adaptív első világítás20Üzemanyag-szivattyú21Hátsó elektromos ablake‐
melők22ABS23Változó erősségű kormányrá‐ segítés24Első elektromos ablakemelők25Csatlakozó-aljzatok26ABS27Elektromos rögzítőfék28Hátsó ablakfűtés29Baloldali elektromos ülésál‐
lítás30Jobboldali elektromos ülésál‐
lítás31Légkondicionáló rendszer

256Autóápolás
SzámÁramkör32Karosszéria vezérlőegység33Első ülésfűtés34Napfénytető35Infotainment rendszer36–37Jobboldali távolsági fény‐
szóró38Baloldali távolsági fényszóró39–40–41Vákuumszivattyú42Hűtőventilátor43Járműakkumulátor, egyen‐
áramú átalakító (csak stop-
start rendszerrel felszerelt

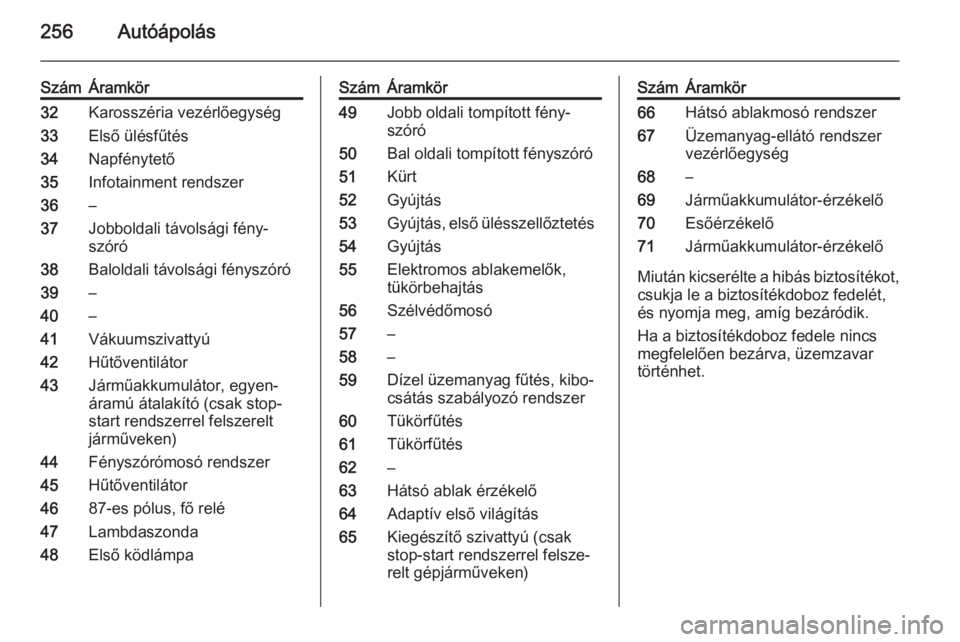

járműveken)44Fényszórómosó rendszer45Hűtőventilátor4687-es pólus, fő relé47Lambdaszonda48Első ködlámpaSzámÁramkör49Jobb oldali tompított fény‐
szóró50Bal oldali tompított fényszóró51Kürt52Gyújtás53Gyújtás, első ülésszellőztetés54Gyújtás55Elektromos ablakemelők,
tükörbehajtás56Szélvédőmosó57–58–59Dízel üzemanyag fűtés, kibo‐
csátás szabályozó rendszer60Tükörfűtés61Tükörfűtés62–63Hátsó ablak érzékelő64Adaptív első világítás65Kiegészítő szivattyú (csak
stop-start rendszerrel felsze‐
relt gépjárműveken)SzámÁramkör66Hátsó ablakmosó rendszer67Üzemanyag-ellátó rendszer
vezérlőegység68–69Járműakkumulátor-érzékelő70Esőérzékelő71Járműakkumulátor-érzékelő
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg bezáródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

Autóápolás257Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.

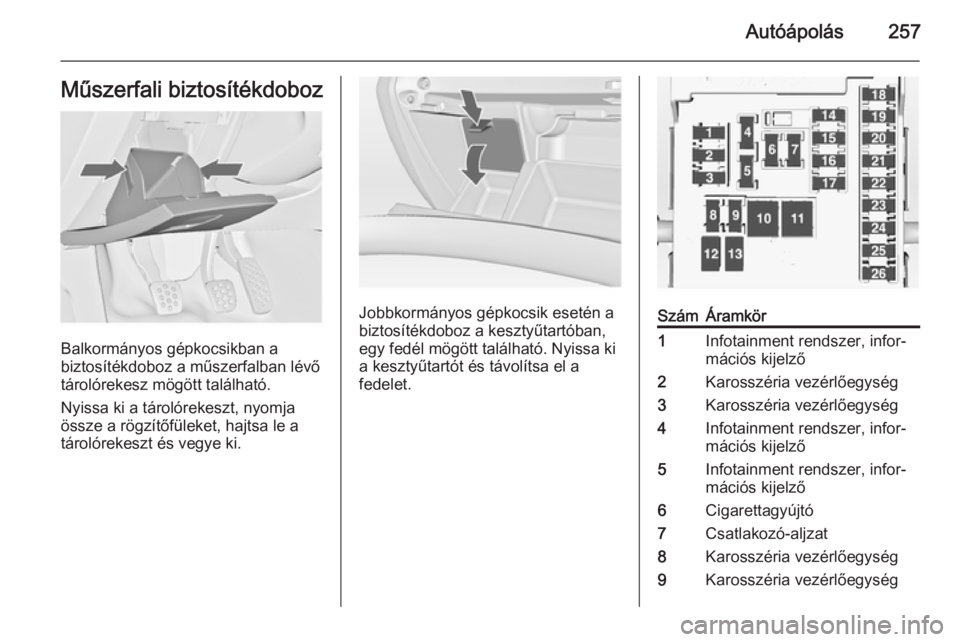

Nyissa ki a tárolórekeszt, nyomja
össze a rögzítőfüleket, hajtsa le a
tárolórekeszt és vegye ki.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót és távolítsa el a
fedelet.
SzámÁramkör1Infotainment rendszer, infor‐
mációs kijelző2Karosszéria vezérlőegység3Karosszéria vezérlőegység4Infotainment rendszer, infor‐
mációs kijelző5Infotainment rendszer, infor‐
mációs kijelző6Cigarettagyújtó7Csatlakozó-aljzat8Karosszéria vezérlőegység9Karosszéria vezérlőegység

258Autóápolás
SzámÁramkör10Karosszéria vezérlőegység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Központi zár, csomagtérajtó17Légkondicionáló rendszer18Szállítási biztosíték19Memória20–21Műszeregység22Gyújtás23Karosszéria vezérlőegység24Karosszéria vezérlőegység25–26Csomagtéri csatlakozó-aljzat
Az elektromos ülésállítás, a 12-es és
13-as aljzat túlterhelés elleni
védelemmel van ellátva. Az áramkör
a lehűlés után újra zár.

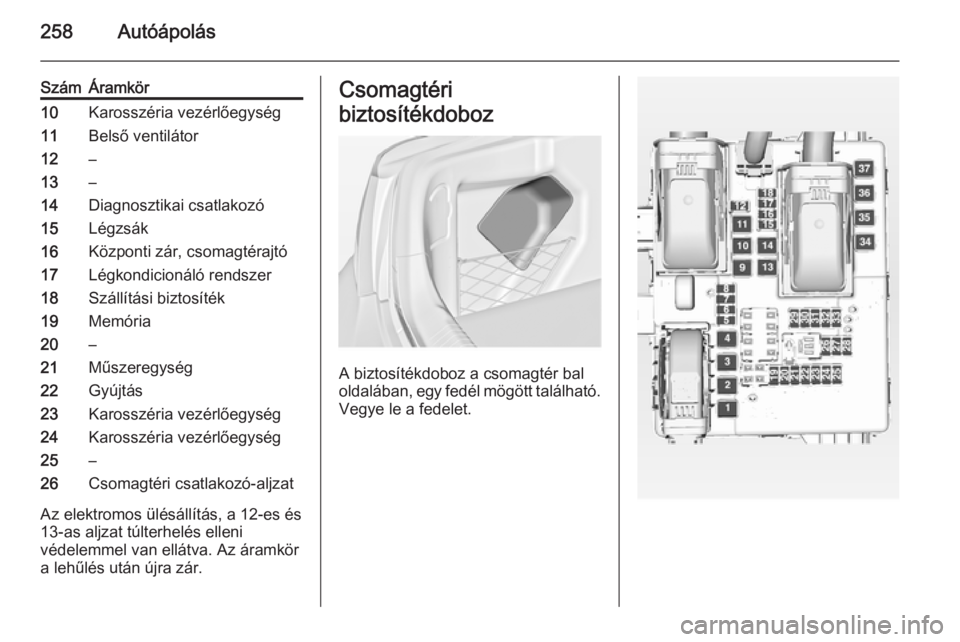

Csomagtéri
biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
