Vezetés és üzemeltetés209
rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
■ A vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek.
■ Gyalogosok, kerékpárosok vagy állatok.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.

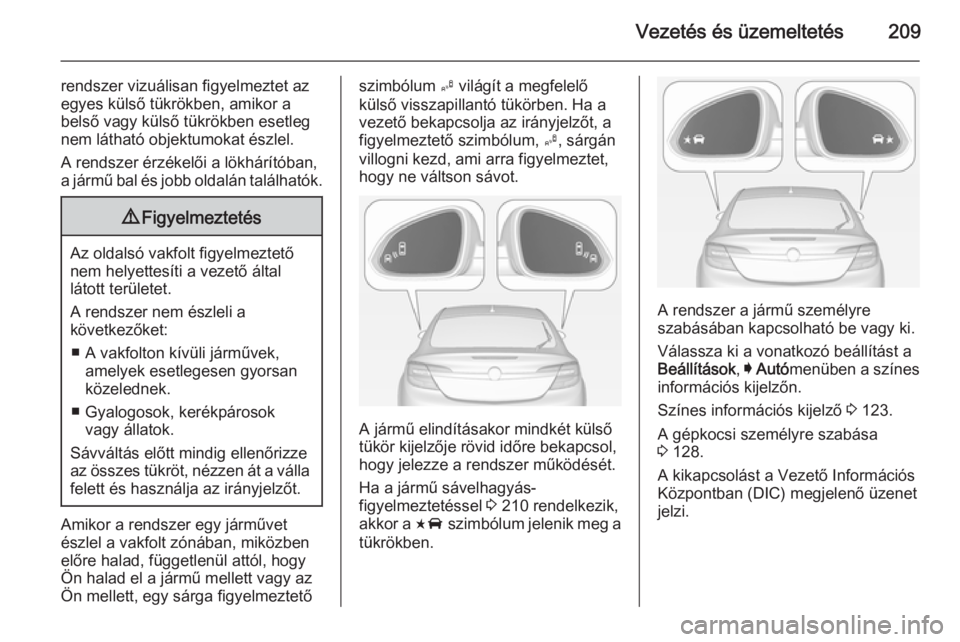

Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztető
szimbólum B világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a
figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Ha a jármű sávelhagyás-
figyelmeztetéssel 3 210 rendelkezik,
akkor a F szimbólum jelenik meg a
tükrökben.
A rendszer a jármű személyre
szabásában kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.

210Vezetés és üzemeltetés

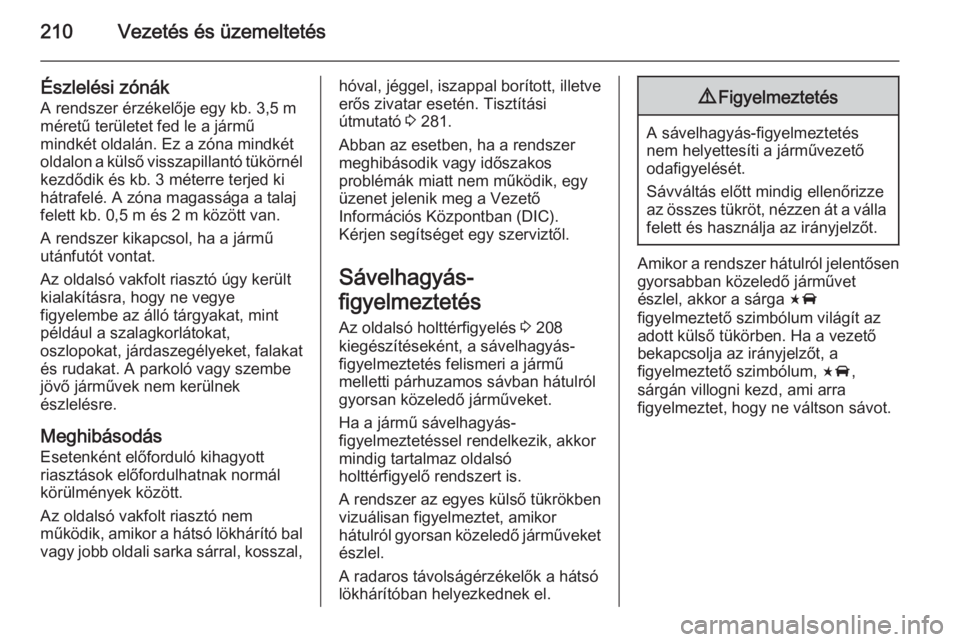

Észlelési zónákA rendszer érzékelője egy kb. 3,5 m
méretű területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 281.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a Vezető
Információs Központban (DIC).
Kérjen segítséget egy szerviztől.
Sávelhagyás-
figyelmeztetés Az oldalsó holttérfigyelés 3 208
kiegészítéseként, a sávelhagyás-
figyelmeztetés felismeri a jármű
melletti párhuzamos sávban hátulról
gyorsan közeledő járműveket.
Ha a jármű sávelhagyás-
figyelmeztetéssel rendelkezik, akkor
mindig tartalmaz oldalsó
holttérfigyelő rendszert is.
A rendszer az egyes külső tükrökben vizuálisan figyelmeztet, amikor
hátulról gyorsan közeledő járműveket
észlel.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.9 Figyelmeztetés
A sávelhagyás-figyelmeztetés
nem helyettesíti a járművezető
odafigyelését.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer hátulról jelentősen
gyorsabban közeledő járművet
észlel, akkor a sárga F
figyelmeztető szimbólum világít az adott külső tükörben. Ha a vezető
bekapcsolja az irányjelzőt, a
figyelmeztető szimbólum, F,
sárgán villogni kezd, ami arra
figyelmeztet, hogy ne váltson sávot.

Vezetés és üzemeltetés211

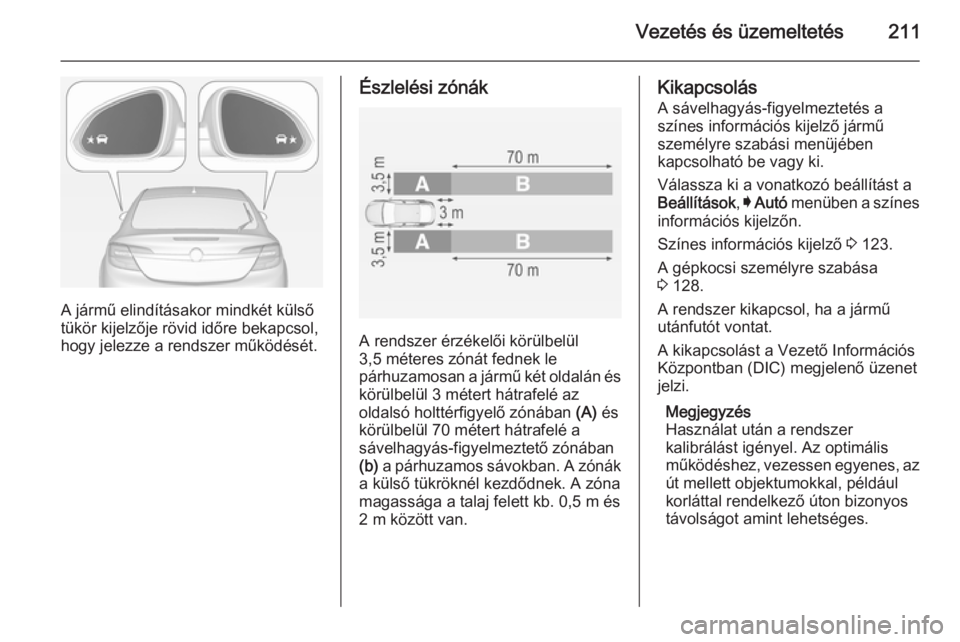

A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Észlelési zónák
A rendszer érzékelői körülbelül
3,5 méteres zónát fednek le
párhuzamosan a jármű két oldalán és
körülbelül 3 métert hátrafelé az
oldalsó holttérfigyelő zónában (A) és
körülbelül 70 métert hátrafelé a
sávelhagyás-figyelmeztető zónában
(b) a párhuzamos sávokban. A zónák
a külső tükröknél kezdődnek. A zóna
magassága a talaj felett kb. 0,5 m és
2 m között van.
Kikapcsolás
A sávelhagyás-figyelmeztetés a színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.
Megjegyzés
Használat után a rendszer
kalibrálást igényel. Az optimális
működéshez, vezessen egyenes, az út mellett objektumokkal, például
korláttal rendelkező úton bizonyos
távolságot amint lehetséges.

212Vezetés és üzemeltetés
MeghibásodásEsetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között vagy éles
kanyarokban. Különben a rendszer jelezheti a korlátokat, jelzőtáblákat,
fákat, bokrokat vagy egyéb nem
mozgó objektumokat. Ez normál
működés és a rendszer nem szorul
javításra.
Lehetséges, hogy a sávváltás-
figyelmeztető nem működik, amikor a
hátsó lökhárító bal vagy jobb oldali
sarka sárral, kosszal, hóval, jéggel
vagy iszappal borított. Tisztítási
útmutató 3 281.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a Vezető
Információs Központban (DIC).
Kérjen segítséget egy szerviztől.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben úgy, hogy megjeleníti
a jármű mögötti területet.A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés

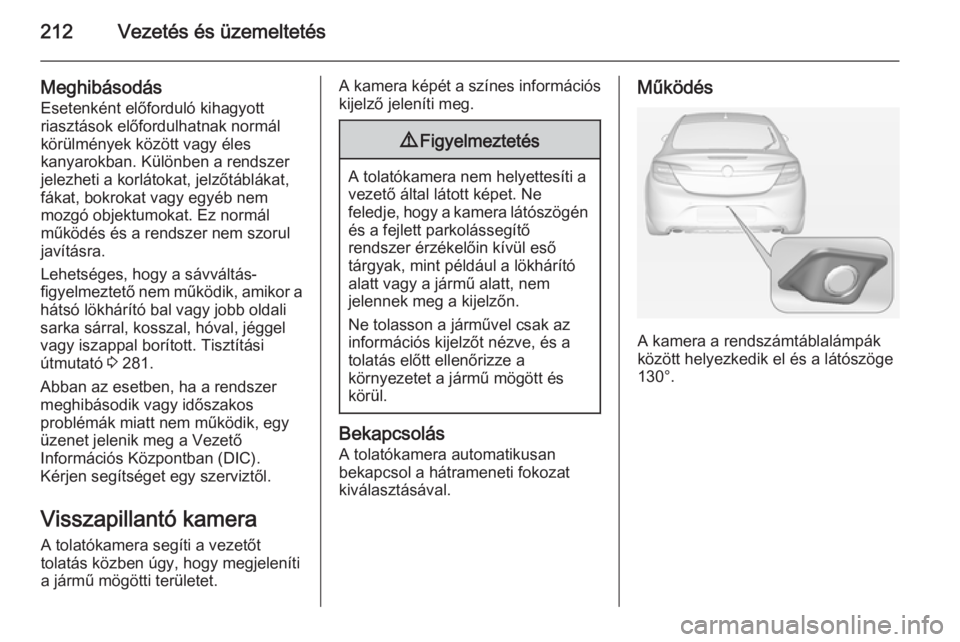

A kamera a rendszámtáblalámpák
között helyezkedik el és a látószöge
130°.

Vezetés és üzemeltetés213

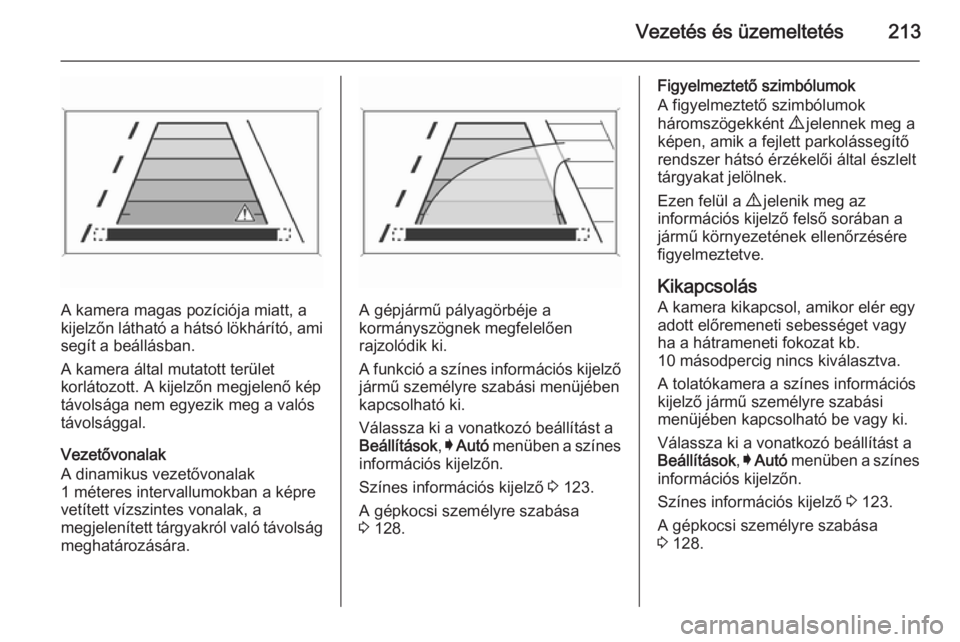

A kamera magas pozíciója miatt, a
kijelzőn látható a hátsó lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció a színes információs kijelző
jármű személyre szabási menüjében
kapcsolható ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
KikapcsolásA kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera a színes információs
kijelző jármű személyre szabási
menüjében kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.

214Vezetés és üzemeltetés

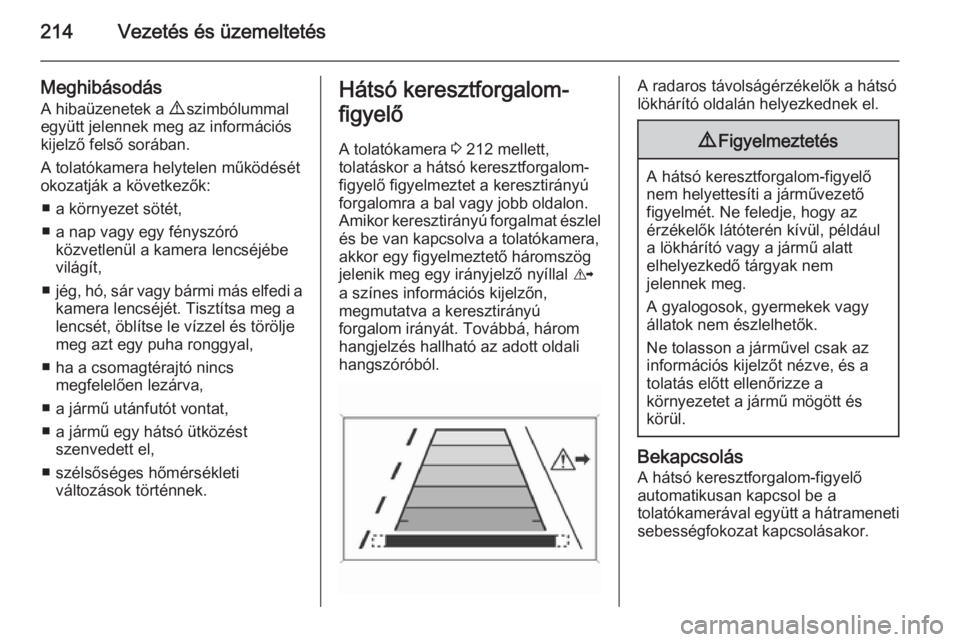

MeghibásodásA hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
■ a környezet sötét,
■ a nap vagy egy fényszóró közvetlenül a kamera lencséjébe
világít,
■ jég, hó, sár vagy bármi más elfedi a
kamera lencséjét. Tisztítsa meg a lencsét, öblítse le vízzel és törölje
meg azt egy puha ronggyal,
■ ha a csomagtérajtó nincs megfelelően lezárva,
■ a jármű utánfutót vontat,
■ a jármű egy hátsó ütközést szenvedett el,
■ szélsőséges hőmérsékleti változások történnek.Hátsó keresztforgalom-
figyelő
A tolatókamera 3 212 mellett,
tolatáskor a hátsó keresztforgalom-
figyelő figyelmeztet a keresztirányú
forgalomra a bal vagy jobb oldalon.
Amikor keresztirányú forgalmat észlel és be van kapcsolva a tolatókamera,
akkor egy figyelmeztető háromszög
jelenik meg egy irányjelző nyíllal K
a színes információs kijelzőn,
megmutatva a keresztirányú
forgalom irányát. Továbbá, három
hangjelzés hallható az adott oldali hangszóróból.A radaros távolságérzékelők a hátsó
lökhárító oldalán helyezkednek el.9 Figyelmeztetés
A hátsó keresztforgalom-figyelő
nem helyettesíti a járművezető
figyelmét. Ne feledje, hogy az
érzékelők látóterén kívül, például
a lökhárító vagy a jármű alatt
elhelyezkedő tárgyak nem
jelennek meg.
A gyalogosok, gyermekek vagy
állatok nem észlelhetők.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A hátsó keresztforgalom-figyelő
automatikusan kapcsol be a
tolatókamerával együtt a hátrameneti
sebességfokozat kapcsolásakor.

Vezetés és üzemeltetés215

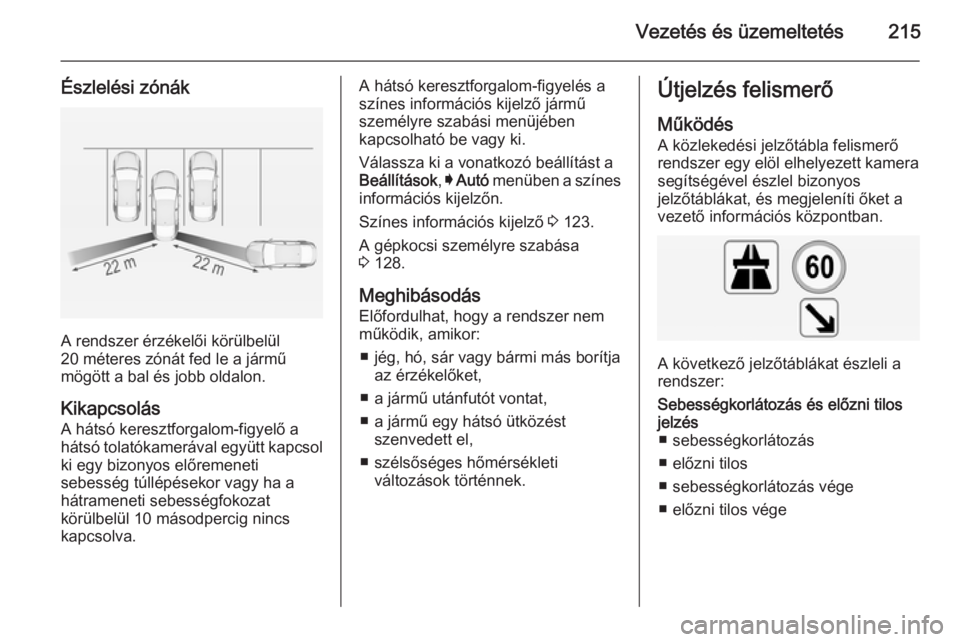

Észlelési zónák
A rendszer érzékelői körülbelül
20 méteres zónát fed le a jármű
mögött a bal és jobb oldalon.
Kikapcsolás A hátsó keresztforgalom-figyelő a
hátsó tolatókamerával együtt kapcsol ki egy bizonyos előremeneti
sebesség túllépésekor vagy ha a
hátrameneti sebességfokozat
körülbelül 10 másodpercig nincs
kapcsolva.
A hátsó keresztforgalom-figyelés a
színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Autó menüben a színes
információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
Meghibásodás Előfordulhat, hogy a rendszer nem
működik, amikor:
■ jég, hó, sár vagy bármi más borítja az érzékelőket,
■ a jármű utánfutót vontat,
■ a jármű egy hátsó ütközést szenvedett el,
■ szélsőséges hőmérsékleti változások történnek.Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban.
A következő jelzőtáblákat észleli a
rendszer:
Sebességkorlátozás és előzni tilos
jelzés ■ sebességkorlátozás
■ előzni tilos
■ sebességkorlátozás vége
■ előzni tilos vége

216Vezetés és üzemeltetés

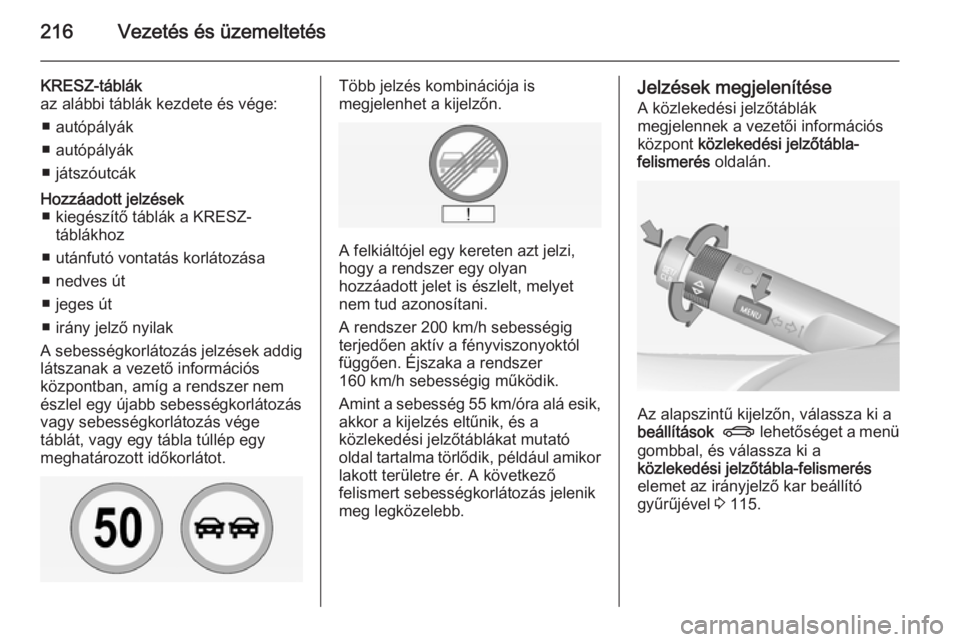

KRESZ-táblák
az alábbi táblák kezdete és vége:
■ autópályák
■ autópályák
■ játszóutcákHozzáadott jelzések ■ kiegészítő táblák a KRESZ- táblákhoz
■ utánfutó vontatás korlátozása
■ nedves út
■ jeges út
■ irány jelző nyilak
A sebességkorlátozás jelzések addig
látszanak a vezető információs
központban, amíg a rendszer nem
észlel egy újabb sebességkorlátozás
vagy sebességkorlátozás vége
táblát, vagy egy tábla túllép egy
meghatározott időkorlátot.Több jelzés kombinációja is
megjelenhet a kijelzőn.
A felkiáltójel egy kereten azt jelzi,
hogy a rendszer egy olyan
hozzáadott jelet is észlelt, melyet
nem tud azonosítani.
A rendszer 200 km/h sebességig
terjedően aktív a fényviszonyoktól függően. Éjszaka a rendszer
160 km/h sebességig működik.
Amint a sebesség 55 km/óra alá esik,
akkor a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik, például amikor lakott területre ér. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.

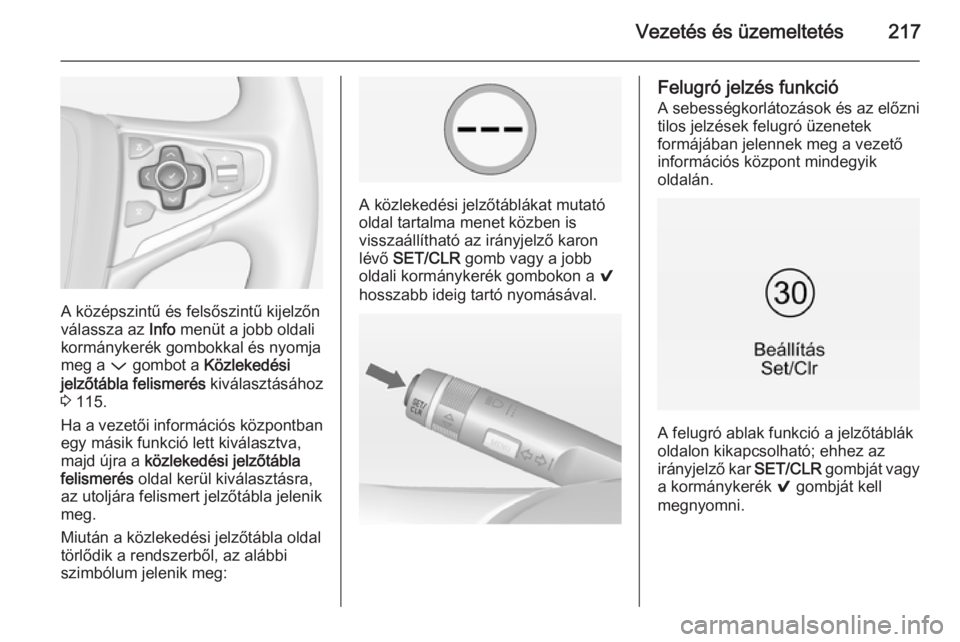

Jelzések megjelenítése
A közlekedési jelzőtáblák
megjelennek a vezetői információs
központ közlekedési jelzőtábla-
felismerés oldalán.
Az alapszintű kijelzőn, válassza ki a
beállítások X lehetőséget a menü
gombbal, és válassza ki a
közlekedési jelzőtábla-felismerés
elemet az irányjelző kar beállító
gyűrűjével 3 115.

Vezetés és üzemeltetés217
A középszintű és felsőszintű kijelzőn
válassza az Info menüt a jobb oldali
kormánykerék gombokkal és nyomja
meg a P gombot a Közlekedési
jelzőtábla felismerés kiválasztásához
3 115.
Ha a vezetői információs központban
egy másik funkció lett kiválasztva,
majd újra a közlekedési jelzőtábla
felismerés oldal kerül kiválasztásra,
az utoljára felismert jelzőtábla jelenik
meg.
Miután a közlekedési jelzőtábla oldal
törlődik a rendszerből, az alábbi
szimbólum jelenik meg:
A közlekedési jelzőtáblákat mutató
oldal tartalma menet közben is
visszaállítható az irányjelző karon lévő SET/CLR gomb vagy a jobb
oldali kormánykerék gombokon a 9
hosszabb ideig tartó nyomásával.
Felugró jelzés funkció
A sebességkorlátozások és az előzni
tilos jelzések felugró üzenetek
formájában jelennek meg a vezető
információs központ mindegyik
oldalán.
A felugró ablak funkció a jelzőtáblák
oldalon kikapcsolható; ehhez az
irányjelző kar SET/CLR gombját vagy
a kormánykerék 9 gombját kell
megnyomni.

218Vezetés és üzemeltetés

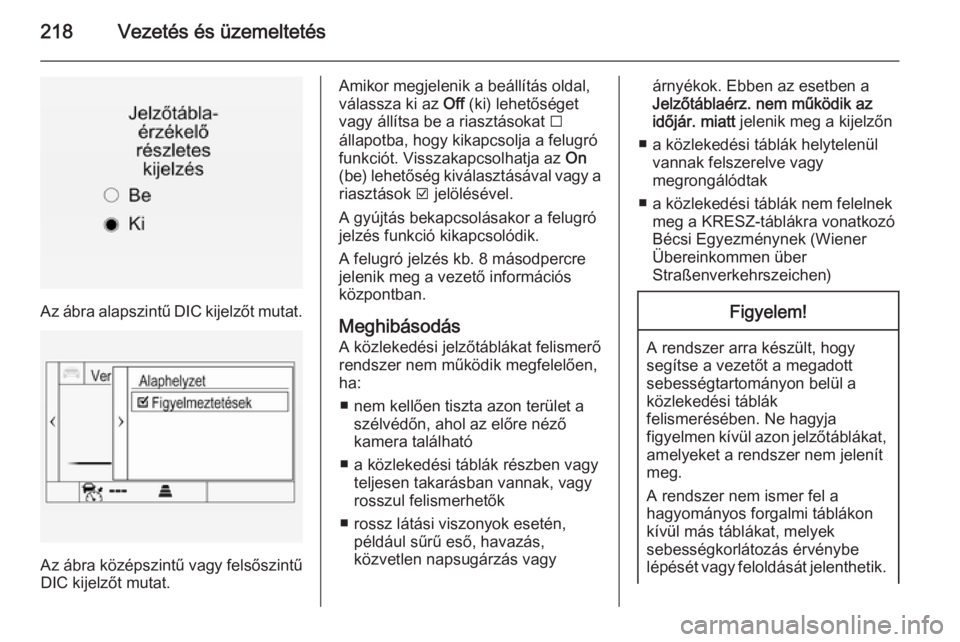

Az ábra alapszintű DIC kijelzőt mutat.
Az ábra középszintű vagy felsőszintűDIC kijelzőt mutat.
Amikor megjelenik a beállítás oldal,
válassza ki az Off (ki) lehetőséget
vagy állítsa be a riasztásokat I
állapotba, hogy kikapcsolja a felugró
funkciót. Visszakapcsolhatja az On
(be) lehetőség kiválasztásával vagy a
riasztások J jelölésével.
A gyújtás bekapcsolásakor a felugró
jelzés funkció kikapcsolódik.
A felugró jelzés kb. 8 másodpercre
jelenik meg a vezető információs
központban.
Meghibásodás
A közlekedési jelzőtáblákat felismerő
rendszer nem működik megfelelően,
ha:
■ nem kellően tiszta azon terület a szélvédőn, ahol az előre néző
kamera található
■ a közlekedési táblák részben vagy teljesen takarásban vannak, vagy
rosszul felismerhetők
■ rossz látási viszonyok esetén, például sűrű eső, havazás,
közvetlen napsugárzás vagyárnyékok. Ebben az esetben a
Jelzőtáblaérz. nem működik az
időjár. miatt jelenik meg a kijelzőn
■ a közlekedési táblák helytelenül vannak felszerelve vagy
megrongálódtak
■ a közlekedési táblák nem felelnek meg a KRESZ-táblákra vonatkozó
Bécsi Egyezménynek (Wiener
Übereinkommen über
Straßenverkehrszeichen)Figyelem!
A rendszer arra készült, hogy
segítse a vezetőt a megadott
sebességtartományon belül a
közlekedési táblák
felismerésében. Ne hagyja
figyelmen kívül azon jelzőtáblákat, amelyeket a rendszer nem jelenít
meg.
A rendszer nem ismer fel a
hagyományos forgalmi táblákon
kívül más táblákat, melyek
sebességkorlátozás érvénybe
lépését vagy feloldását jelenthetik.
