Autóápolás239
Az Ön gépkocsijába szerelt
akkumulátor nem igényel
karbantartást, feltételezve, hogy a vezetési szokások elegendő töltést
biztosítanak. A rövid távú vezetések
és a gyakori motorindítás lemerítheti
az akkumulátort. Kerülje az
elektromos fogyasztók fölösleges
használatát.
Az elemek nem tartoznak a háztartási
hulladékhoz. Elhelyezésükről a
megfelelő újrahasznosító
gyűjtőhelyeken kell gondoskodni.
Ha 4 hétnél hosszabb ideig nem
használja a járművet, akkor a
járműakkumulátor lemerülhet. Vegye
le a negatív pólus saruját a gépkocsi
akkumulátoráról.
Győződjön meg róla, hogy az
akkumulátor lekapcsolása vagy
visszacsatlakoztatása előtt a gyújtás
ki legyen kapcsolva.
Akkumulátorvédelem 3 143.
A járműakkumulátor cseréje Megjegyzés
Az ebben a fejezetben megadottak
útmutatástól való bármilyen eltérés
a stop-start rendszer időszakos
kikapcsolásához vezethet.
A járműakkumulátor egy fedéllel
rendelkezik. Távolítsa el a fedelet az
akkumulátor cseréjéhez. Emelje fel
hátul és akassza ki elöl a fedelet.
Ha az akkumulátort cserélni kell,
győződjön meg róla, hogy nincsen
nyitott szellőzőnyílás a pozitív pólus
közelében. Ha található nyitott
szellőzőnyílás azon a területen, le kell
zárni vakdugó segítségével, és a
negatív saru közelében lévő nyílást
kell megnyitni.
Csak olyan akkumulátorokat
használjon, amelyek lehetővé teszik,
hogy fölé lehessen szerelni a
biztosítékdobozt.
A start-stop rendszerrel rendelkező
járművek esetén, ügyeljen arra, hogy
az AGM (felitatott üvegszálas)
akkumulátor cseréjéhez másik AGM
akkumulátort használjon.

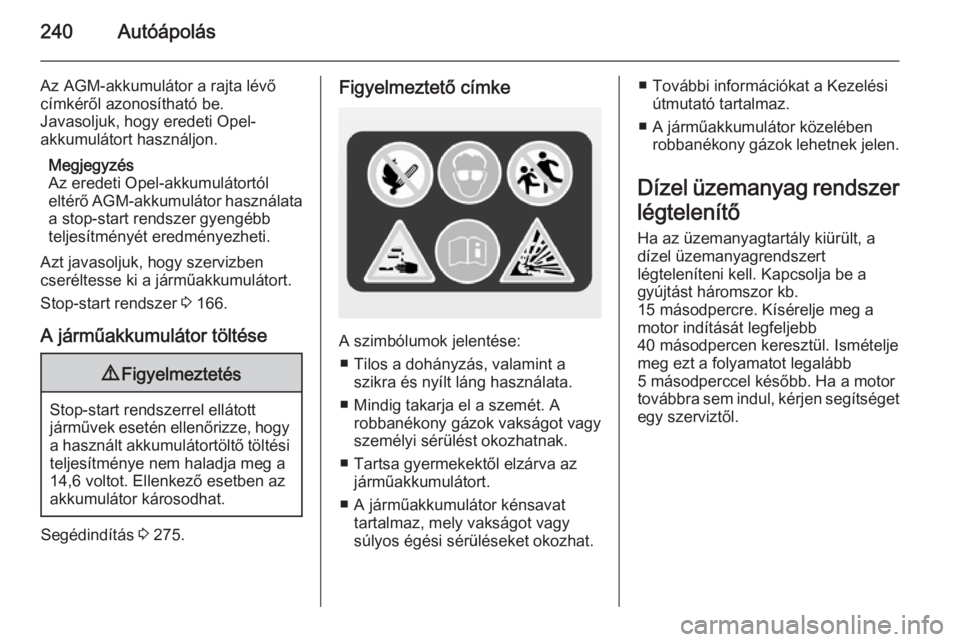

240Autóápolás
Az AGM-akkumulátor a rajta lévő
címkéről azonosítható be.
Javasoljuk, hogy eredeti Opel-
akkumulátort használjon.
Megjegyzés
Az eredeti Opel-akkumulátortól
eltérő AGM-akkumulátor használata a stop-start rendszer gyengébb
teljesítményét eredményezheti.
Azt javasoljuk, hogy szervizben
cseréltesse ki a járműakkumulátort.
Stop-start rendszer 3 166.
A járműakkumulátor töltése9 Figyelmeztetés
Stop-start rendszerrel ellátott
járművek esetén ellenőrizze, hogy
a használt akkumulátortöltő töltési teljesítménye nem haladja meg a
14,6 voltot. Ellenkező esetben az
akkumulátor károsodhat.
Segédindítás 3 275.
Figyelmeztető címke
A szimbólumok jelentése:
■ Tilos a dohányzás, valamint a szikra és nyílt láng használata.
■ Mindig takarja el a szemét. A robbanékony gázok vakságot vagy
személyi sérülést okozhatnak.
■ Tartsa gyermekektől elzárva az járműakkumulátort.
■ A járműakkumulátor kénsavat tartalmaz, mely vakságot vagy
súlyos égési sérüléseket okozhat.
■ További információkat a Kezelési
útmutató tartalmaz.
■ A járműakkumulátor közelében robbanékony gázok lehetnek jelen.
Dízel üzemanyag rendszer
légtelenítő Ha az üzemanyagtartály kiürült, a
dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a
motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg ezt a folyamatot legalább
5 másodperccel később. Ha a motor továbbra sem indul, kérjen segítséget egy szerviztől.

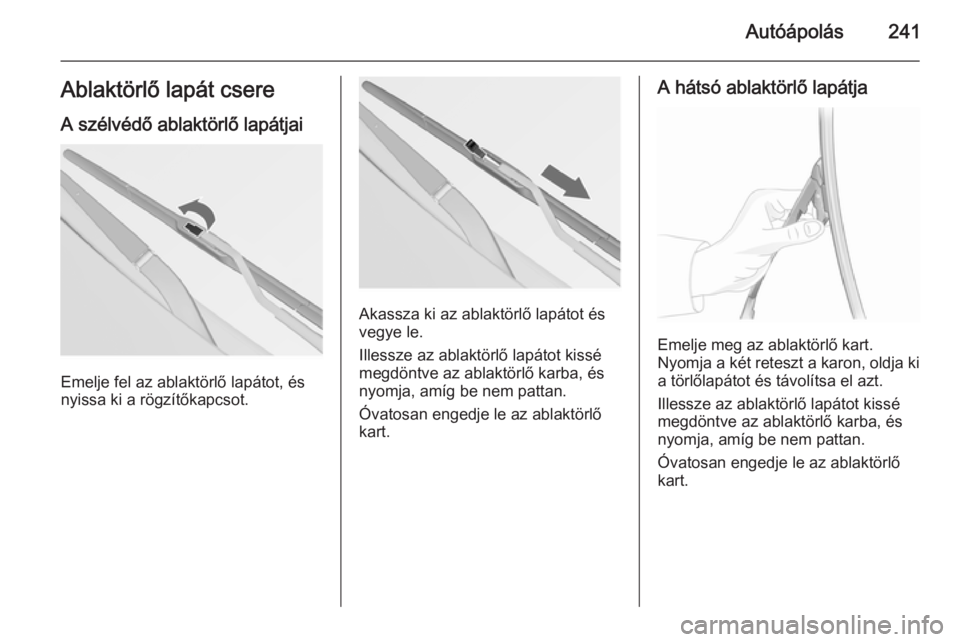

Autóápolás241Ablaktörlő lapát csereA szélvédő ablaktörlő lapátjai
Emelje fel az ablaktörlő lapátot, és
nyissa ki a rögzítőkapcsot.
Akassza ki az ablaktörlő lapátot és
vegye le.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart.
Nyomja a két reteszt a karon, oldja ki
a törlőlapátot és távolítsa el azt.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.

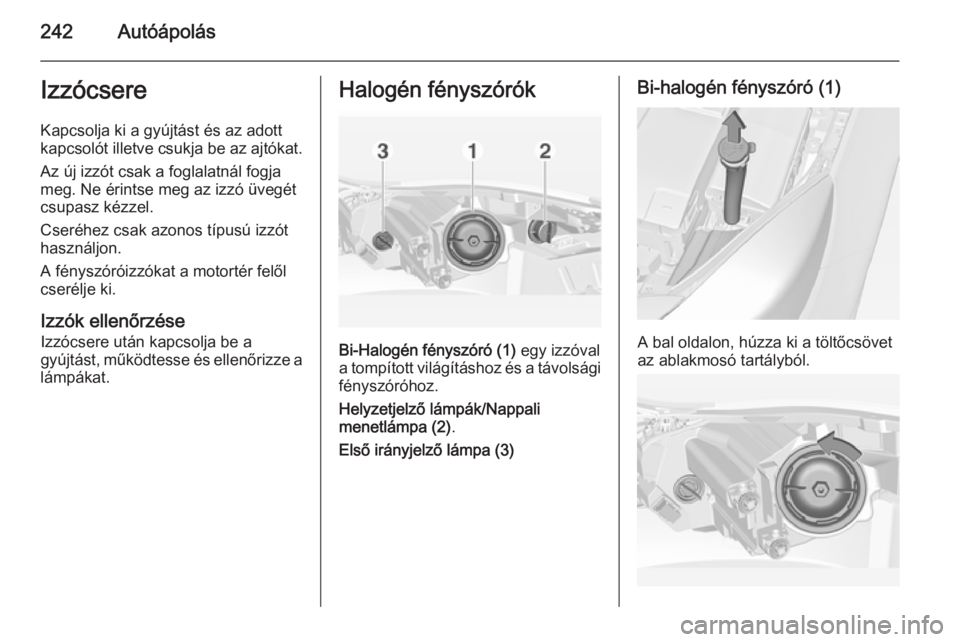

242AutóápolásIzzócsereKapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a
lámpákat.Halogén fényszórók
Bi-Halogén fényszóró (1) egy izzóval
a tompított világításhoz és a távolsági fényszóróhoz.
Helyzetjelző lámpák/Nappali
menetlámpa (2) .
Első irányjelző lámpa (3)
Bi-halogén fényszóró (1)
A bal oldalon, húzza ki a töltőcsövet
az ablakmosó tartályból.

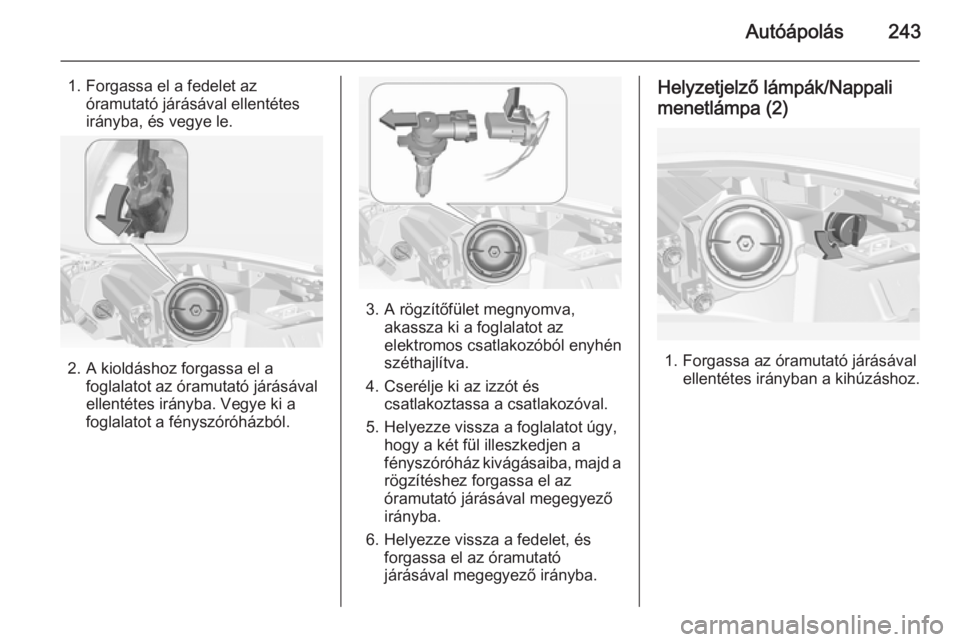

Autóápolás243
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva, akassza ki a foglalatot az
elektromos csatlakozóból enyhén
széthajlítva.
4. Cserélje ki az izzót és csatlakoztassa a csatlakozóval.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa (2)
1. Forgassa az óramutató járásával ellentétes irányban a kihúzáshoz.

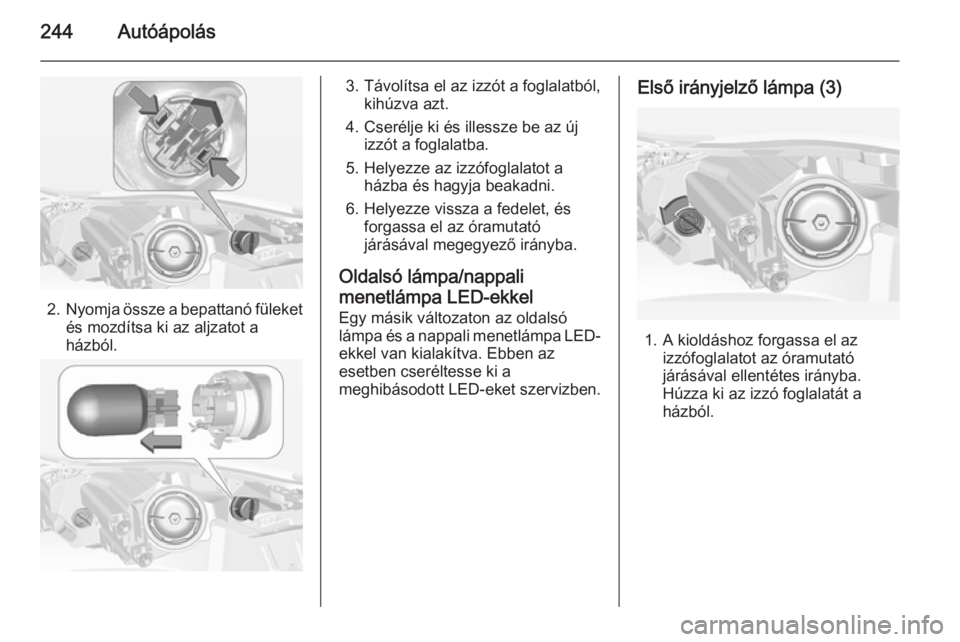

244Autóápolás
2.Nyomja össze a bepattanó füleket
és mozdítsa ki az aljzatot a
házból.
3. Távolítsa el az izzót a foglalatból, kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze az izzófoglalatot a házba és hagyja beakadni.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Oldalsó lámpa/nappali menetlámpa LED-ekkel
Egy másik változaton az oldalsó
lámpa és a nappali menetlámpa LED- ekkel van kialakítva. Ebben az
esetben cseréltesse ki a
meghibásodott LED-eket szervizben.Első irányjelző lámpa (3)
1. A kioldáshoz forgassa el az izzófoglalatot az óramutató
járásával ellentétes irányba.
Húzza ki az izzó foglalatát a
házból.

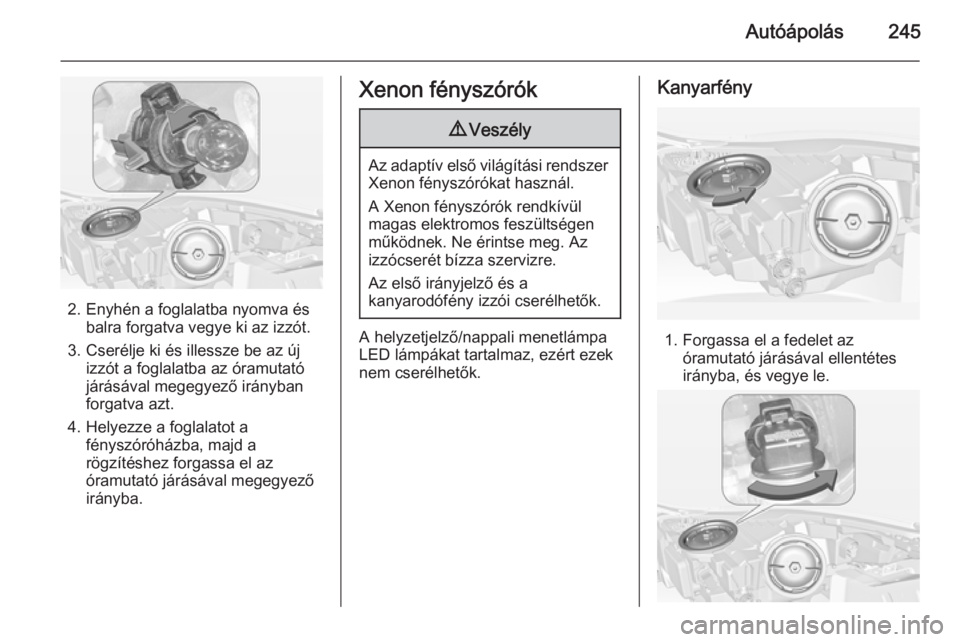

Autóápolás245
2. Enyhén a foglalatba nyomva ésbalra forgatva vegye ki az izzót.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyező irányban
forgatva azt.
4. Helyezze a foglalatot a fényszóróházba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
Xenon fényszórók9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a
kanyarodófény izzói cserélhetők.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.
Kanyarfény
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.

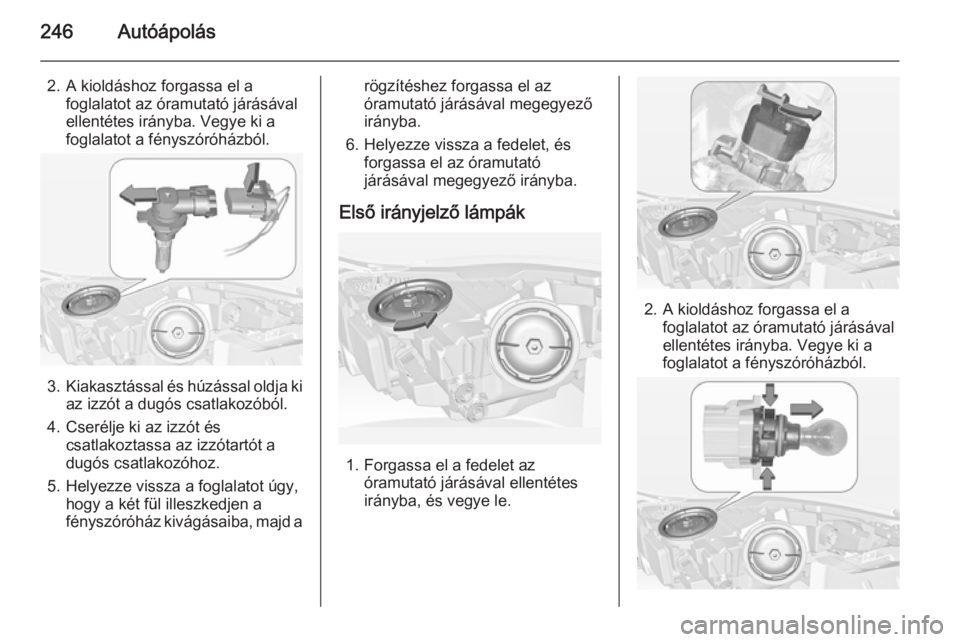

246Autóápolás
2. A kioldáshoz forgassa el afoglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kiakasztással és húzással oldja ki
az izzót a dugós csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpák
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásávalellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.

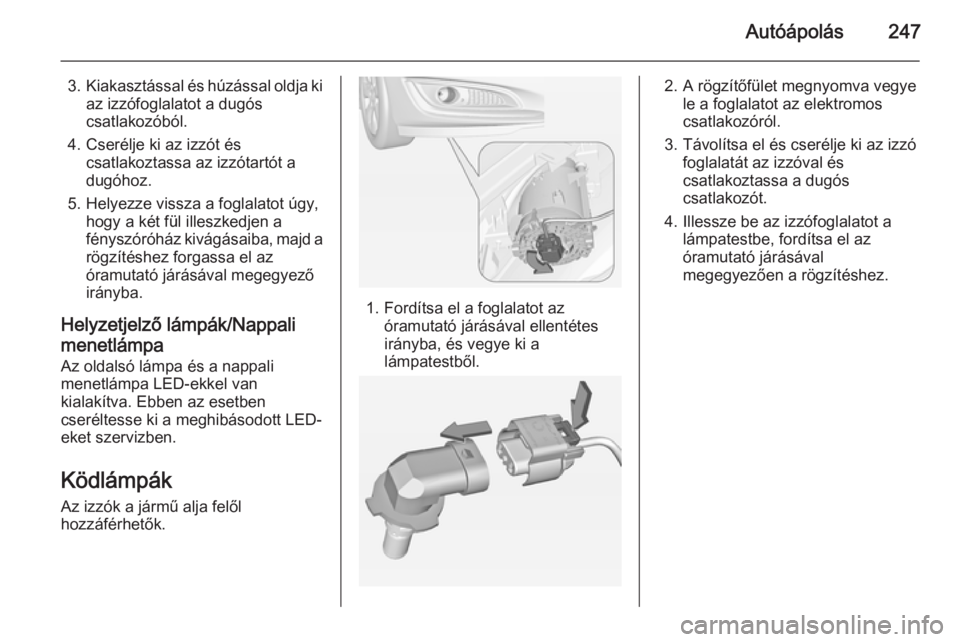

Autóápolás247
3.Kiakasztással és húzással oldja ki
az izzófoglalatot a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen afényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
Az oldalsó lámpa és a nappali
menetlámpa LED-ekkel van
kialakítva. Ebben az esetben
cseréltesse ki a meghibásodott LED-
eket szervizben.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Illessze be az izzófoglalatot a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően a rögzítéshez.

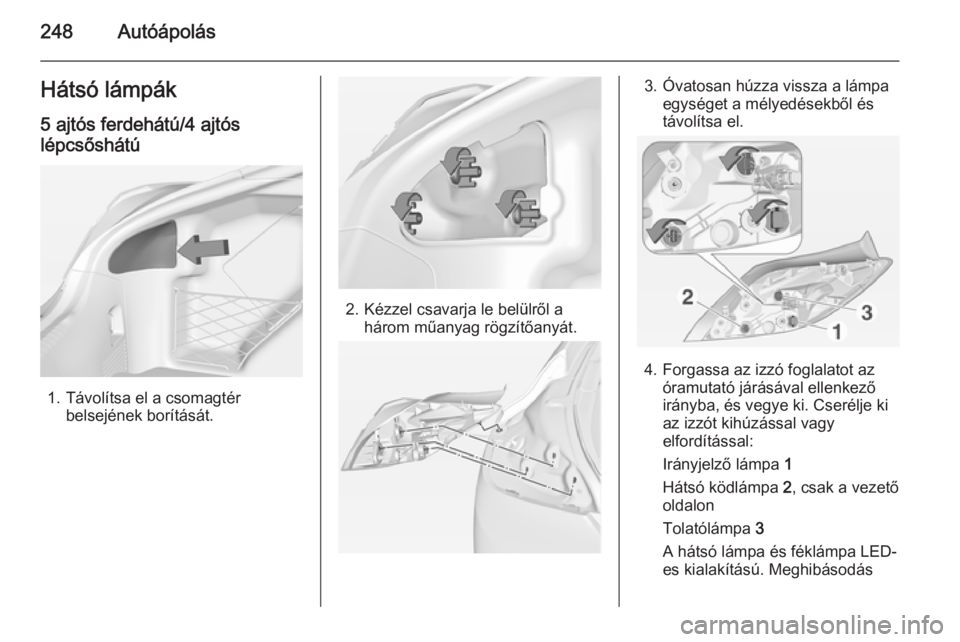

248AutóápolásHátsó lámpák5 ajtós ferdehátú/4 ajtós
lépcsőshátú
1. Távolítsa el a csomagtér belsejének borítását.
2. Kézzel csavarja le belülről ahárom műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót kihúzással vagy
elfordítással:
Irányjelző lámpa 1
Hátsó ködlámpa 2, csak a vezető
oldalon
Tolatólámpa 3
A hátsó lámpa és féklámpa LED-
es kialakítású. Meghibásodás
