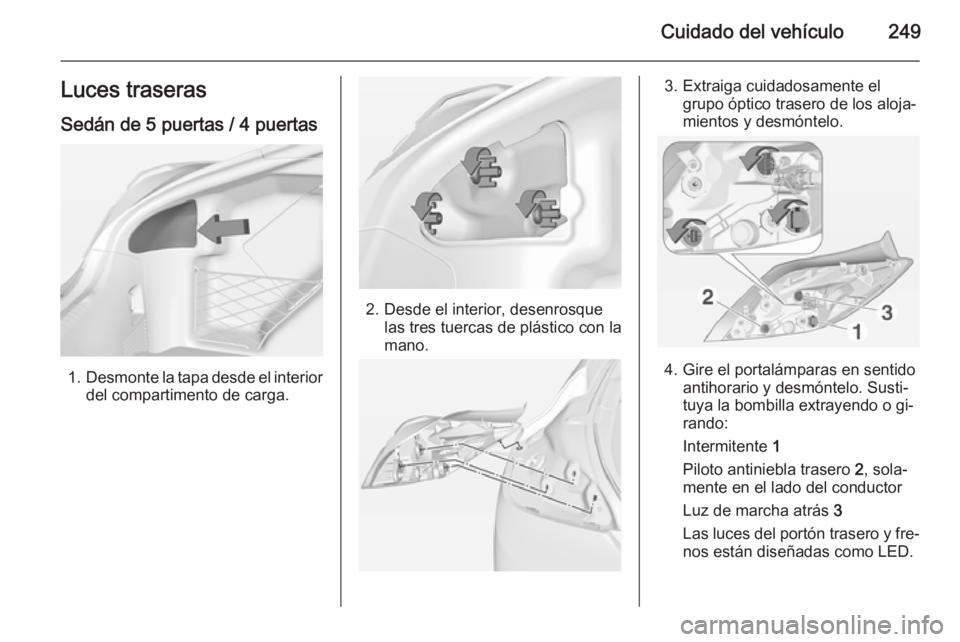

Cuidado del vehículo249Luces traserasSedán de 5 puertas / 4 puertas
1. Desmonte la tapa desde el interior
del compartimento de carga.
2. Desde el interior, desenrosque las tres tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla extrayendo o gi‐
rando:
Intermitente 1
Piloto antiniebla trasero 2, sola‐
mente en el lado del conductor
Luz de marcha atrás 3
Las luces del portón trasero y fre‐ nos están diseñadas como LED.

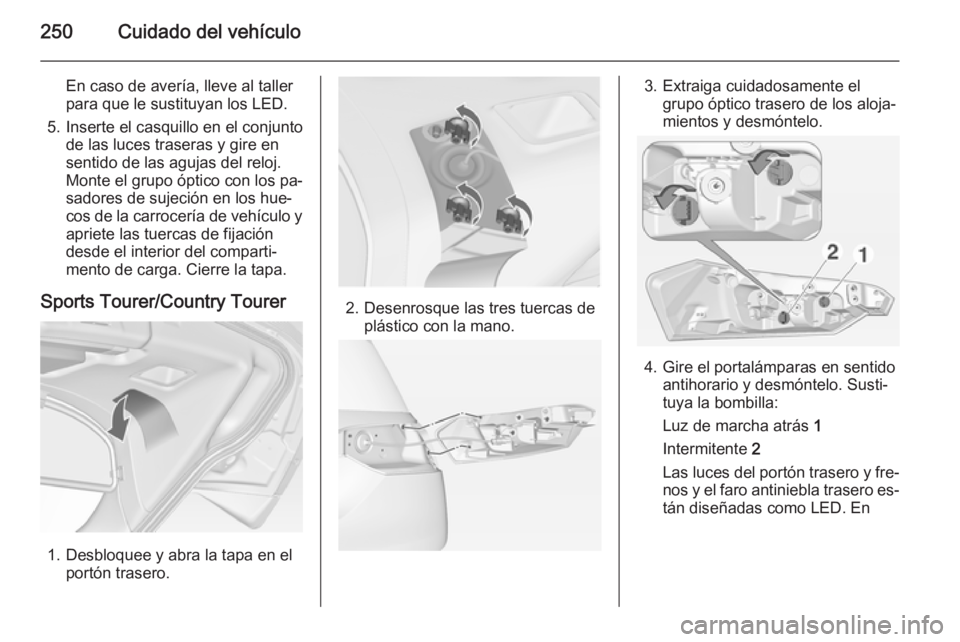

250Cuidado del vehículo
En caso de avería, lleve al taller
para que le sustituyan los LED.
5. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
Monte el grupo óptico con los pa‐
sadores de sujeción en los hue‐
cos de la carrocería de vehículo y
apriete las tuercas de fijación
desde el interior del comparti‐
mento de carga. Cierre la tapa.
Sports Tourer/Country Tourer
1. Desbloquee y abra la tapa en el portón trasero.
2. Desenrosque las tres tuercas deplástico con la mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
Luz de marcha atrás 1
Intermitente 2
Las luces del portón trasero y fre‐ nos y el faro antiniebla trasero es‐
tán diseñadas como LED. En

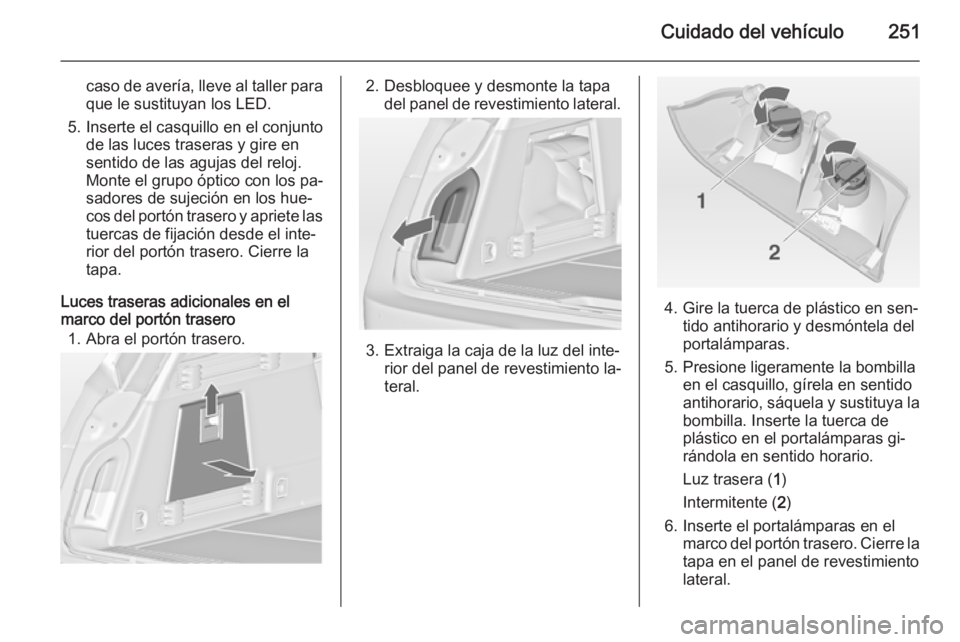

Cuidado del vehículo251
caso de avería, lleve al taller para
que le sustituyan los LED.
5. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
Monte el grupo óptico con los pa‐
sadores de sujeción en los hue‐
cos del portón trasero y apriete las tuercas de fijación desde el inte‐
rior del portón trasero. Cierre la
tapa.
Luces traseras adicionales en el
marco del portón trasero
1. Abra el portón trasero.2. Desbloquee y desmonte la tapa del panel de revestimiento lateral.
3. Extraiga la caja de la luz del inte‐rior del panel de revestimiento la‐
teral.
4. Gire la tuerca de plástico en sen‐ tido antihorario y desmóntela delportalámparas.
5. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla. Inserte la tuerca de
plástico en el portalámparas gi‐
rándola en sentido horario.
Luz trasera ( 1)
Intermitente ( 2)
6. Inserte el portalámparas en el marco del portón trasero. Cierre latapa en el panel de revestimientolateral.

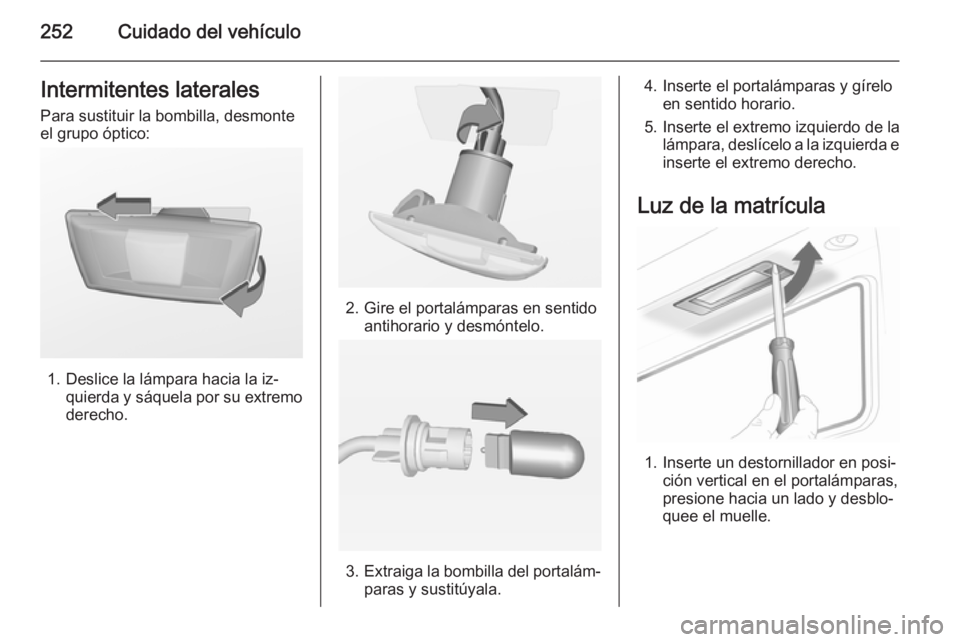

252Cuidado del vehículoIntermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3. Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Inserte un destornillador en posi‐ ción vertical en el portalámparas,
presione hacia un lado y desblo‐
quee el muelle.

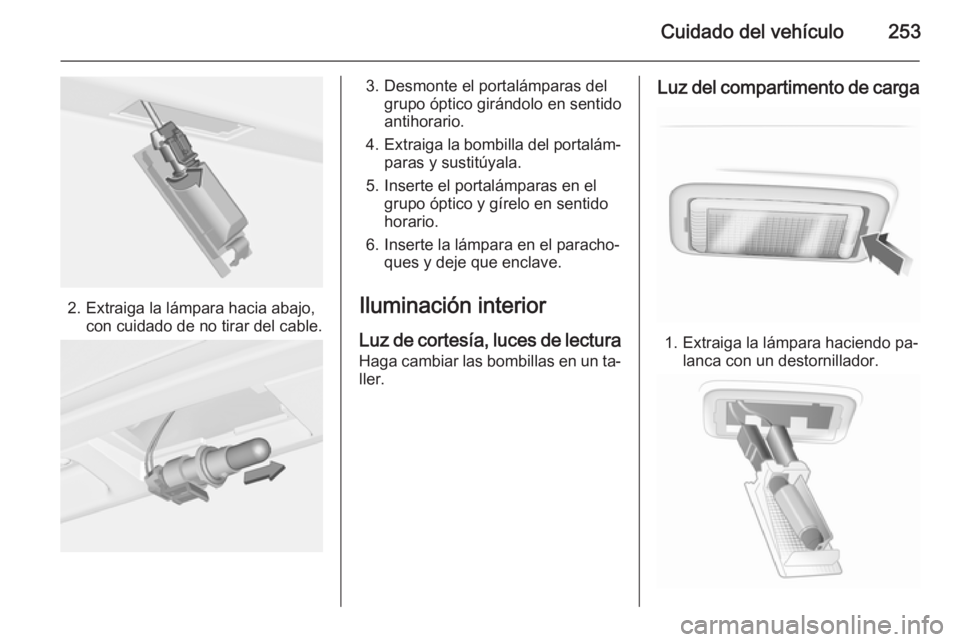

Cuidado del vehículo253
2. Extraiga la lámpara hacia abajo,con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Iluminación interior
Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.Luz del compartimento de carga
1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.

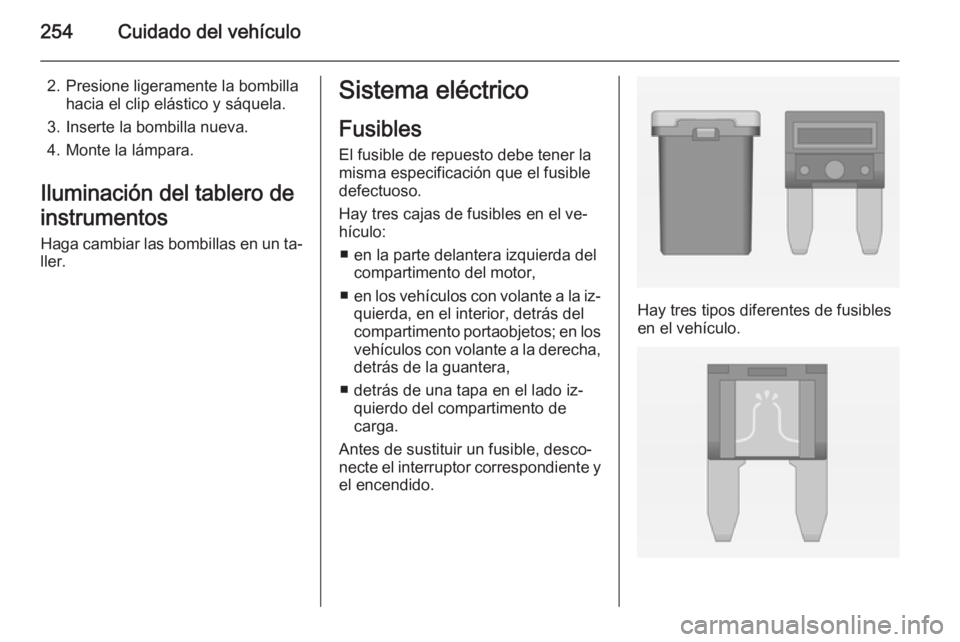

254Cuidado del vehículo
2. Presione ligeramente la bombillahacia el clip elástico y sáquela.
3. Inserte la bombilla nueva.
4. Monte la lámpara.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor,
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los vehículos con volante a la derecha,detrás de la guantera,
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.

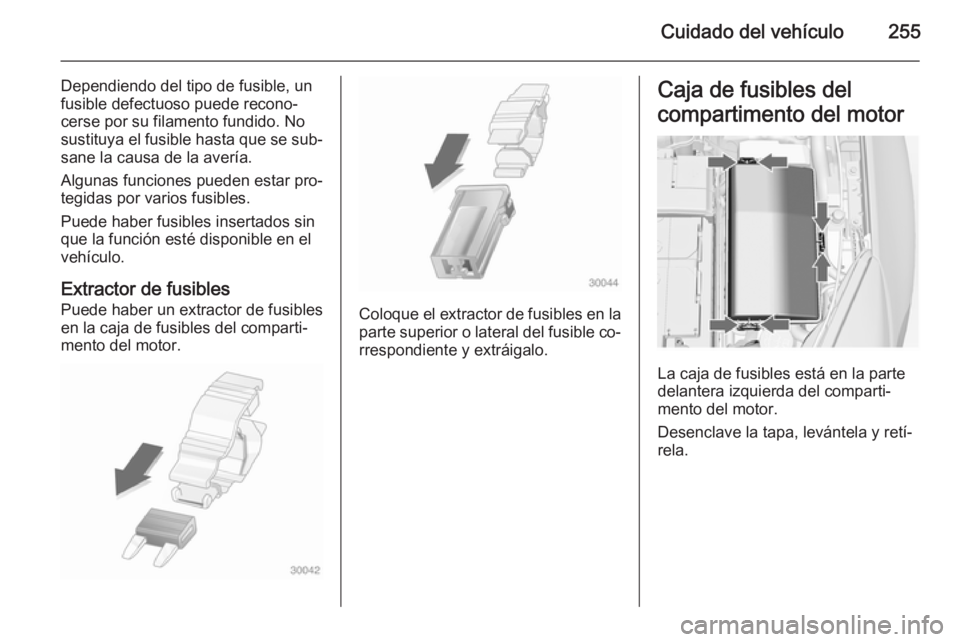

Cuidado del vehículo255
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.

256Cuidado del vehículo
N.ºCircuito1Módulo de control del cambio2Módulo de control del motor3–4–5Encendido, módulo de control
del cambio, módulo de control
del motor6Limpiaparabrisas7–8Inyección de combustible,
sistema de encendido9Inyección de combustible,
sistema de encendido10Módulo de control del motor11Sonda lambda12Motor de arranque13Sensor de gases de combustión14IluminaciónN.ºCircuito15Limpialuneta trasero16Bomba de vacío, caudalímetro
de aire, sensor de agua en el
combustible, transformador de
CC17–18Sistema de faros adaptativos19Sistema de faros adaptativos20Bomba de combustible21Elevalunas eléctricos traseros22ABS23Dirección de esfuerzo variable24Elevalunas eléctricos delan‐
teros25Tomas de corriente26ABS27Freno de estacionamiento eléc‐
trico28Luneta térmica trasera

Cuidado del vehículo257
N.ºCircuito29Asiento eléctrico izquierdo30Asiento eléctrico derecho31Sistema de aire acondicionado32Módulo de control de la carro‐
cería33Asientos delanteros calefac‐
tados34Techo solar35Sistema de infoentretenimiento36–37Luz de carretera derecha38Luz de carretera izquierda39–40–41Bomba de vacío42Ventilador del radiadorN.ºCircuito43Batería del vehículo, transfor‐
mador de CC (sólo en vehículos con sistema stop-start)44Lavafaros45Ventilador del radiador46Terminal 87, relé principal47Sonda lambda48Luces antiniebla49Luz de cruce derecha50Luz de cruce izquierda51Bocina52El encendido53Encendido, asientos delanteros
ventilados54El encendido55Elevalunas eléctricos, plegado
de los retrovisores56LavaparabrisasN.ºCircuito57–58–59Calefacción de combustible
diésel, sistema de control de
emisiones60Retrovisores térmicos61Retrovisores térmicos62–63Sensor de luneta trasera64Sistema de faros adaptativos65Bomba auxiliar (sólo en vehí‐
culos con sistema stop-start)66Sistema lavaluneta67Módulo de control del sistema
de combustible68–69Sensor de la batería del vehículo

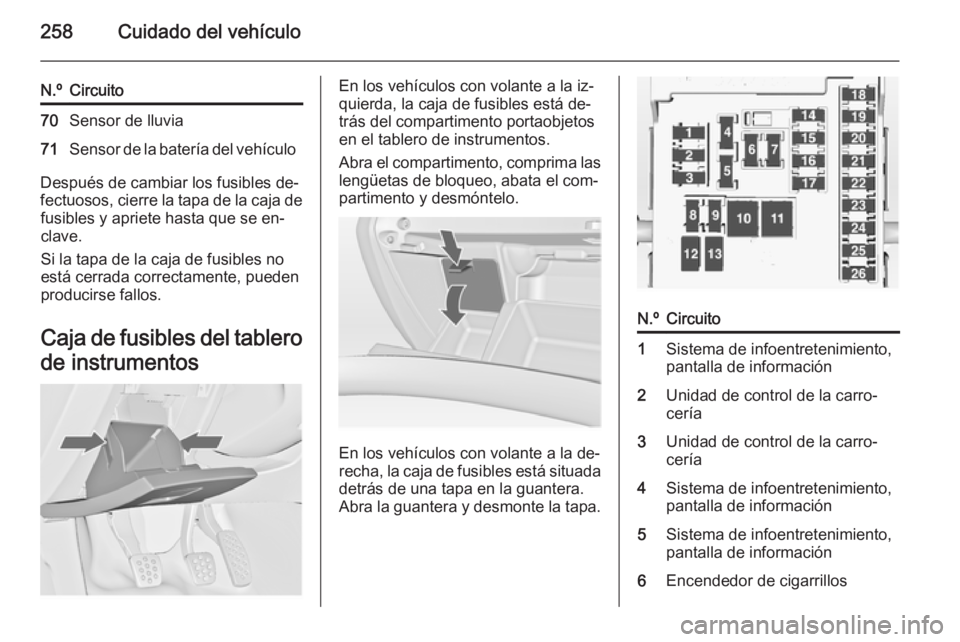

258Cuidado del vehículo
N.ºCircuito70Sensor de lluvia71Sensor de la batería del vehículo
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera y desmonte la tapa.
N.ºCircuito1Sistema de infoentretenimiento,
pantalla de información2Unidad de control de la carro‐
cería3Unidad de control de la carro‐
cería4Sistema de infoentretenimiento,
pantalla de información5Sistema de infoentretenimiento,
pantalla de información6Encendedor de cigarrillos
