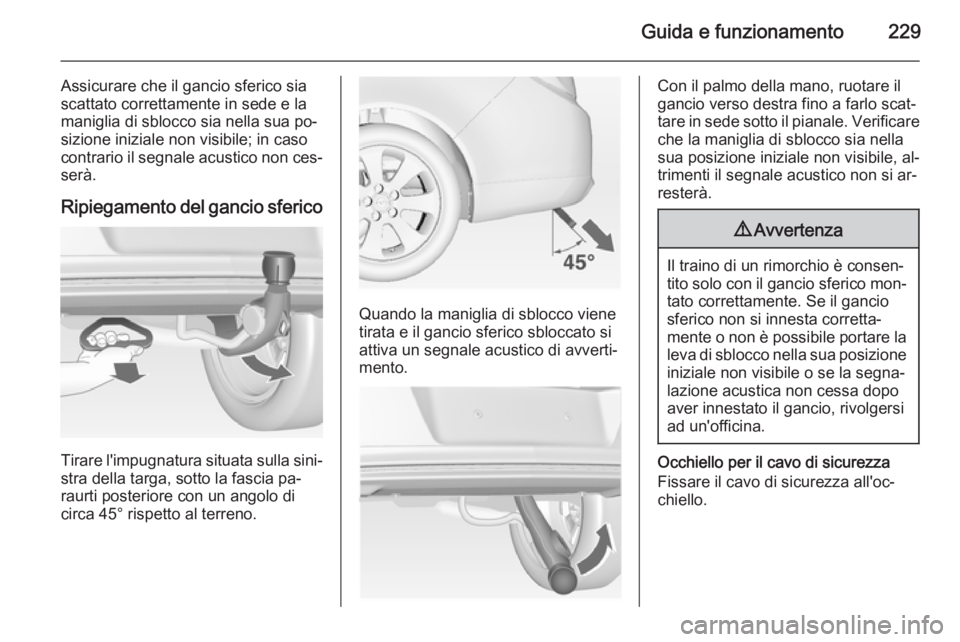

Guida e funzionamento229
Assicurare che il gancio sferico sia
scattato correttamente in sede e la
maniglia di sblocco sia nella sua po‐
sizione iniziale non visibile; in caso
contrario il segnale acustico non ces‐
serà.
Ripiegamento del gancio sferico
Tirare l'impugnatura situata sulla sini‐
stra della targa, sotto la fascia pa‐
raurti posteriore con un angolo di
circa 45° rispetto al terreno.
Quando la maniglia di sblocco viene
tirata e il gancio sferico sbloccato si
attiva un segnale acustico di avverti‐
mento.
Con il palmo della mano, ruotare il
gancio verso destra fino a farlo scat‐
tare in sede sotto il pianale. Verificare che la maniglia di sblocco sia nella
sua posizione iniziale non visibile, al‐
trimenti il segnale acustico non si ar‐
resterà.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio sferico mon‐
tato correttamente. Se il gancio
sferico non si innesta corretta‐
mente o non è possibile portare la leva di sblocco nella sua posizione
iniziale non visibile o se la segna‐
lazione acustica non cessa dopo
aver innestato il gancio, rivolgersi
ad un'officina.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.

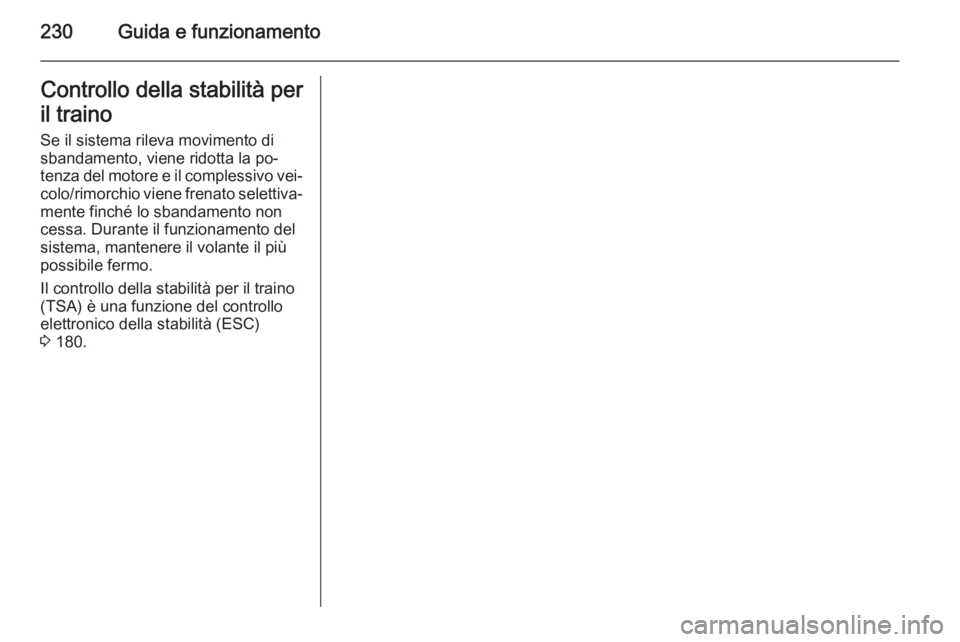

230Guida e funzionamentoControllo della stabilità per
il traino
Se il sistema rileva movimento di
sbandamento, viene ridotta la po‐
tenza del motore e il complessivo vei‐ colo/rimorchio viene frenato selettiva‐
mente finché lo sbandamento non
cessa. Durante il funzionamento del
sistema, mantenere il volante il più
possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del controllo
elettronico della stabilità (ESC)
3 180.

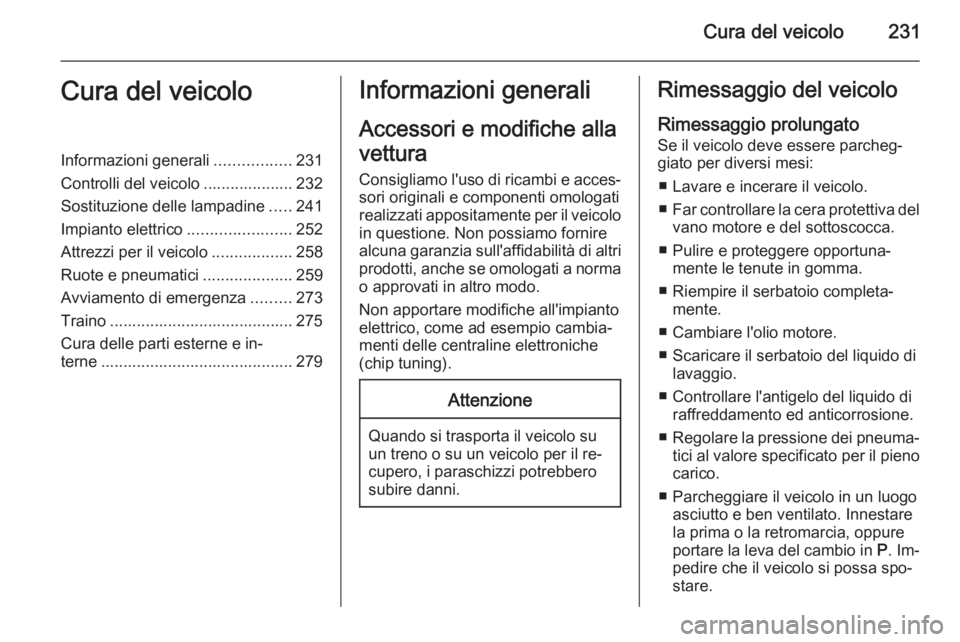

Cura del veicolo231Cura del veicoloInformazioni generali.................231
Controlli del veicolo .................... 232
Sostituzione delle lampadine .....241
Impianto elettrico .......................252
Attrezzi per il veicolo ..................258
Ruote e pneumatici ....................259
Avviamento di emergenza .........273
Traino ......................................... 275
Cura delle parti esterne e in‐
terne ........................................... 279Informazioni generali
Accessori e modifiche alla
vettura Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
■ Lavare e incerare il veicolo.
■ Far controllare la cera protettiva del
vano motore e del sottoscocca.
■ Pulire e proteggere opportuna‐ mente le tenute in gomma.
■ Riempire il serbatoio completa‐ mente.
■ Cambiare l'olio motore.
■ Scaricare il serbatoio del liquido di lavaggio.
■ Controllare l'antigelo del liquido di raffreddamento ed anticorrosione.
■ Regolare la pressione dei pneuma‐
tici al valore specificato per il pieno
carico.
■ Parcheggiare il veicolo in un luogo asciutto e ben ventilato. Innestare
la prima o la retromarcia, oppure
portare la leva del cambio in P. Im‐
pedire che il veicolo si possa spo‐
stare.

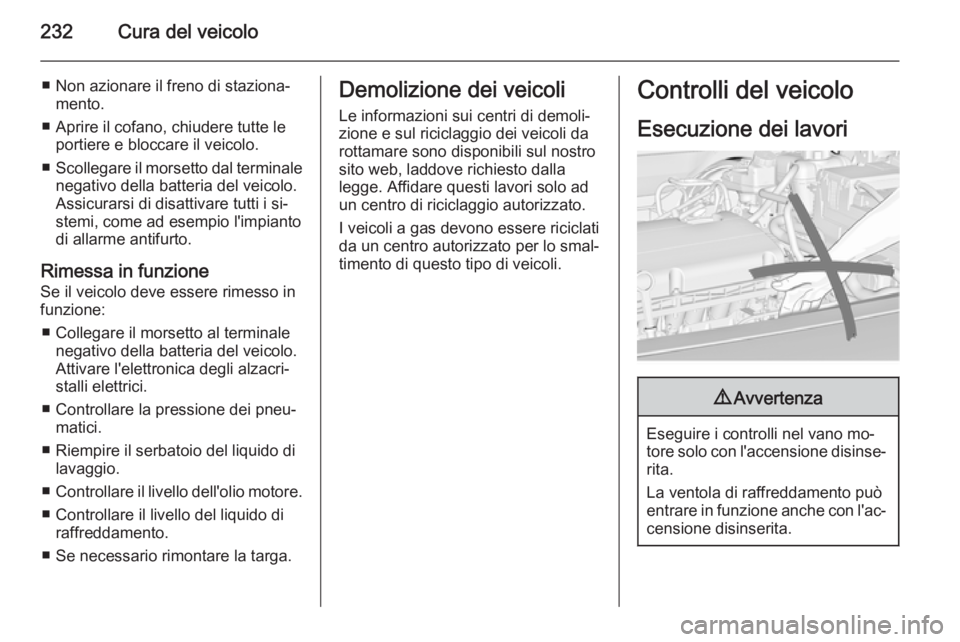

232Cura del veicolo
■ Non azionare il freno di staziona‐mento.
■ Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
■ Scollegare il morsetto dal terminale
negativo della batteria del veicolo.
Assicurarsi di disattivare tutti i si‐
stemi, come ad esempio l'impianto
di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
■ Collegare il morsetto al terminale negativo della batteria del veicolo.
Attivare l'elettronica degli alzacri‐
stalli elettrici.
■ Controllare la pressione dei pneu‐ matici.
■ Riempire il serbatoio del liquido di lavaggio.
■ Controllare il livello dell'olio motore.
■ Controllare il livello del liquido di raffreddamento.
■ Se necessario rimontare la targa.Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.

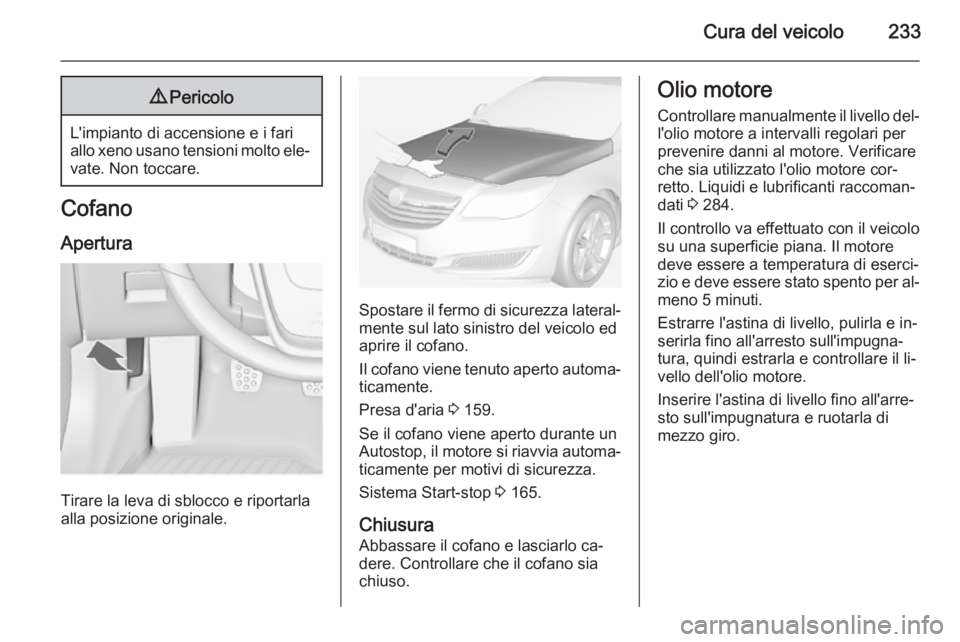

Cura del veicolo2339Pericolo
L'impianto di accensione e i fari
allo xeno usano tensioni molto ele‐ vate. Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.
Spostare il fermo di sicurezza lateral‐ mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto aperto automa‐
ticamente.
Presa d'aria 3 159.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐ ticamente per motivi di sicurezza.
Sistema Start-stop 3 165.
Chiusura
Abbassare il cofano e lasciarlo ca‐ dere. Controllare che il cofano sia
chiuso.
Olio motore
Controllare manualmente il livello del‐
l'olio motore a intervalli regolari per prevenire danni al motore. Verificare
che sia utilizzato l'olio motore cor‐
retto. Liquidi e lubrificanti raccoman‐
dati 3 284.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐ meno 5 minuti.
Estrarre l'astina di livello, pulirla e in‐ serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Inserire l'astina di livello fino all'arre‐
sto sull'impugnatura e ruotarla di
mezzo giro.

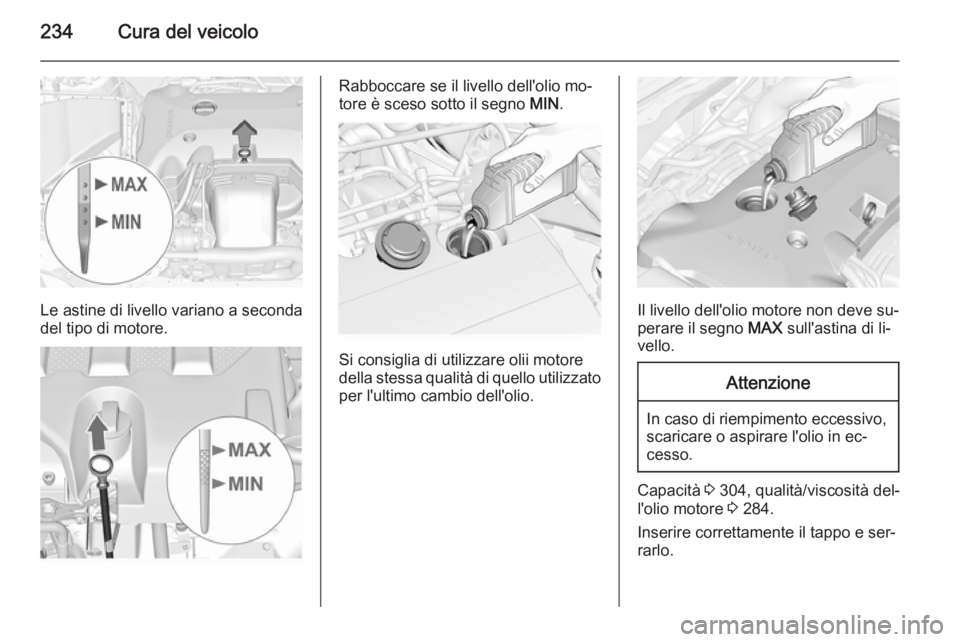

234Cura del veicolo
Le astine di livello variano a seconda
del tipo di motore.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve su‐
perare il segno MAX sull'astina di li‐
vello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 304, qualità/viscosità del‐
l'olio motore 3 284.
Inserire correttamente il tappo e ser‐
rarlo.

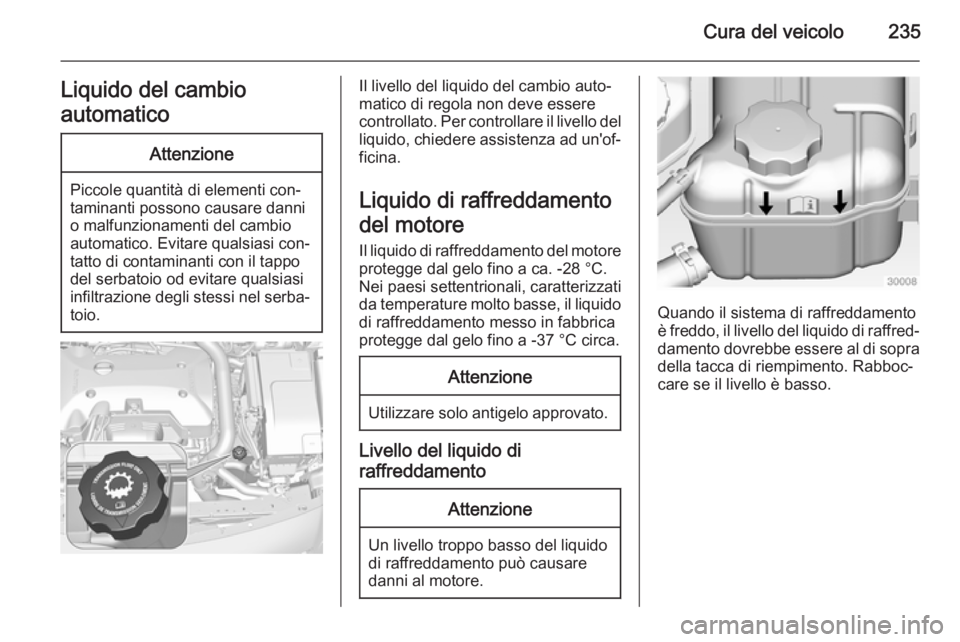

Cura del veicolo235Liquido del cambio
automaticoAttenzione
Piccole quantità di elementi con‐
taminanti possono causare danni
o malfunzionamenti del cambio
automatico. Evitare qualsiasi con‐
tatto di contaminanti con il tappo
del serbatoio od evitare qualsiasi
infiltrazione degli stessi nel serba‐
toio.
Il livello del liquido del cambio auto‐
matico di regola non deve essere controllato. Per controllare il livello del liquido, chiedere assistenza ad un'of‐
ficina.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento del motore protegge dal gelo fino a ca. -28 °C.
Nei paesi settentrionali, caratterizzati
da temperature molto basse, il liquido
di raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.

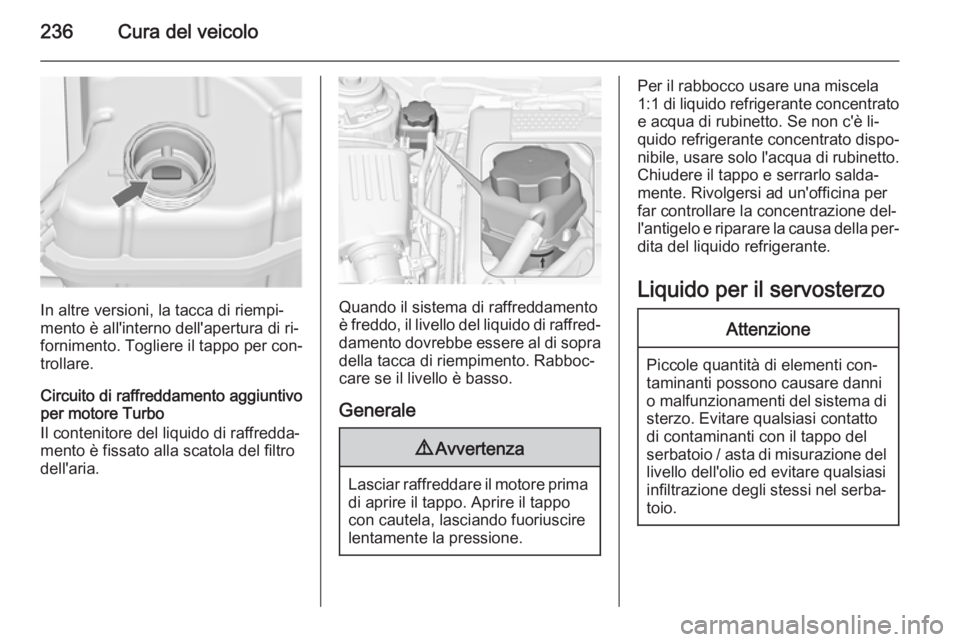

236Cura del veicolo
In altre versioni, la tacca di riempi‐
mento è all'interno dell'apertura di ri‐ fornimento. Togliere il tappo per con‐
trollare.
Circuito di raffreddamento aggiuntivo
per motore Turbo
Il contenitore del liquido di raffredda‐
mento è fissato alla scatola del filtro
dell'aria.Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
Generale
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è li‐
quido refrigerante concentrato dispo‐
nibile, usare solo l'acqua di rubinetto.
Chiudere il tappo e serrarlo salda‐
mente. Rivolgersi ad un'officina per
far controllare la concentrazione del‐
l'antigelo e riparare la causa della per‐ dita del liquido refrigerante.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi con‐
taminanti possono causare danni
o malfunzionamenti del sistema di sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del serbatoio / asta di misurazione del livello dell'olio ed evitare qualsiasi
infiltrazione degli stessi nel serba‐
toio.

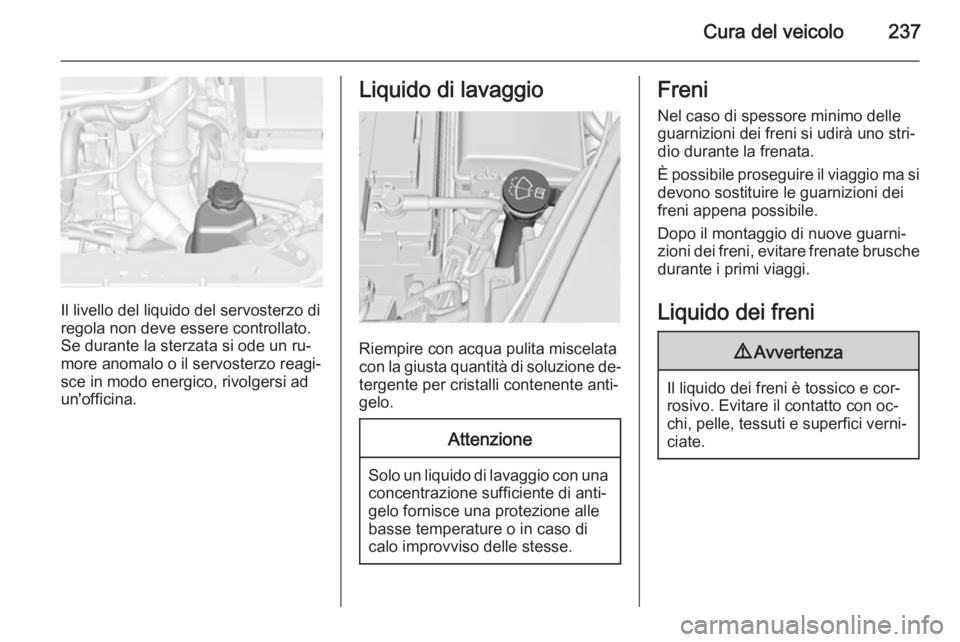

Cura del veicolo237
Il livello del liquido del servosterzo di
regola non deve essere controllato.
Se durante la sterzata si ode un ru‐
more anomalo o il servosterzo reagi‐
sce in modo energico, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli contenente anti‐
gelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Freni
Nel caso di spessore minimo delle guarnizioni dei freni si udirà uno stri‐
dìo durante la frenata.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.

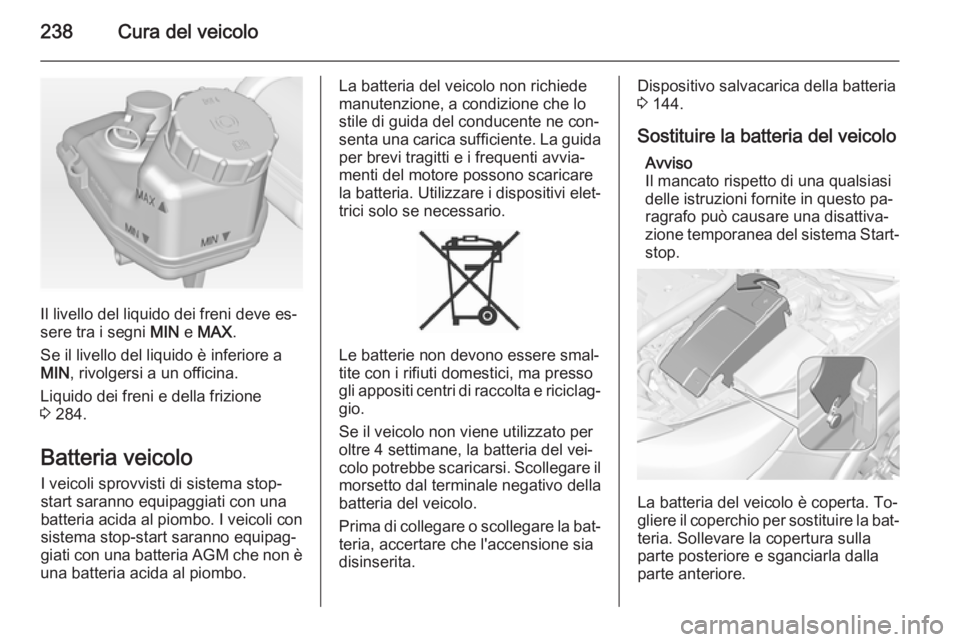

238Cura del veicolo
Il livello del liquido dei freni deve es‐
sere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 284.
Batteria veicolo I veicoli sprovvisti di sistema stop-
start saranno equipaggiati con una batteria acida al piombo. I veicoli con
sistema stop-start saranno equipag‐ giati con una batteria AGM che non è
una batteria acida al piombo.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Utilizzare i dispositivi elet‐
trici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria del vei‐
colo potrebbe scaricarsi. Scollegare il morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la bat‐ teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria 3 144.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questo pa‐
ragrafo può causare una disattiva‐
zione temporanea del sistema Start- stop.
La batteria del veicolo è coperta. To‐
gliere il coperchio per sostituire la bat‐
teria. Sollevare la copertura sulla
parte posteriore e sganciarla dalla
parte anteriore.
