OPEL INSIGNIA 2014.5 Manuale di uso e manutenzione (in Italian)

Guida e funzionamento209

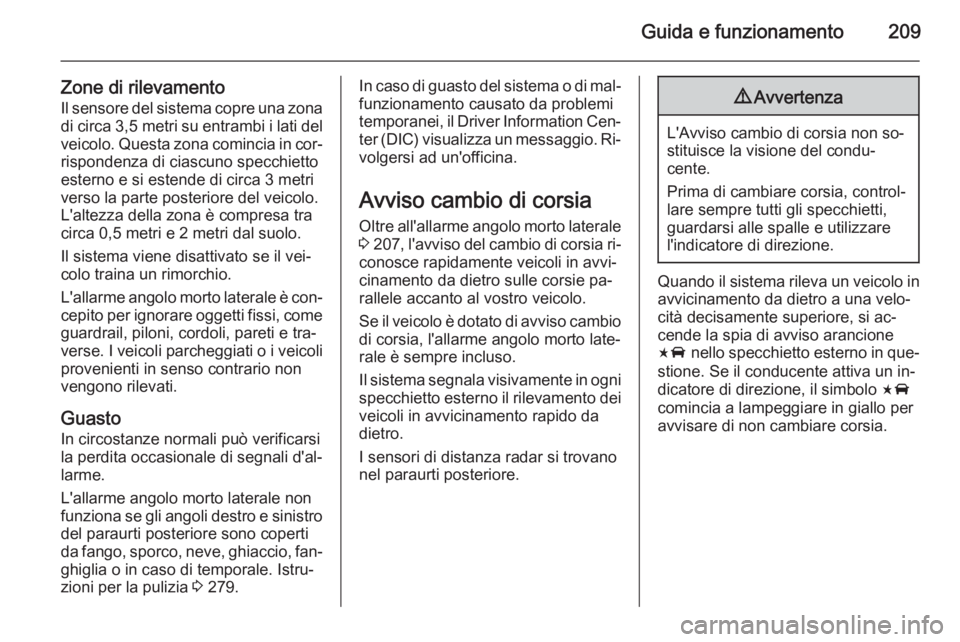

Zone di rilevamentoIl sensore del sistema copre una zonadi circa 3,5 metri su entrambi i lati del
veicolo. Questa zona comincia in cor‐ rispondenza di ciascuno specchietto
esterno e si estende di circa 3 metri
verso la parte posteriore del veicolo.
L'altezza della zona è compresa tra
circa 0,5 metri e 2 metri dal suolo.
Il sistema viene disattivato se il vei‐
colo traina un rimorchio.
L'allarme angolo morto laterale è con‐ cepito per ignorare oggetti fissi, come
guardrail, piloni, cordoli, pareti e tra‐
verse. I veicoli parcheggiati o i veicoli provenienti in senso contrario non
vengono rilevati.
Guasto
In circostanze normali può verificarsi
la perdita occasionale di segnali d'al‐ larme.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio, fan‐
ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 279.In caso di guasto del sistema o di mal‐
funzionamento causato da problemi
temporanei, il Driver Information Cen‐ ter (DIC) visualizza un messaggio. Ri‐ volgersi ad un'officina.
Avviso cambio di corsia Oltre all'allarme angolo morto laterale
3 207 , l'avviso del cambio di corsia ri‐
conosce rapidamente veicoli in avvi‐
cinamento da dietro sulle corsie pa‐
rallele accanto al vostro veicolo.
Se il veicolo è dotato di avviso cambio
di corsia, l'allarme angolo morto late‐
rale è sempre incluso.
Il sistema segnala visivamente in ogni specchietto esterno il rilevamento dei
veicoli in avvicinamento rapido da
dietro.
I sensori di distanza radar si trovano
nel paraurti posteriore.9 Avvertenza
L'Avviso cambio di corsia non so‐
stituisce la visione del condu‐
cente.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo in
avvicinamento da dietro a una velo‐
cità decisamente superiore, si ac‐
cende la spia di avviso arancione
F nello specchietto esterno in que‐
stione. Se il conducente attiva un in‐
dicatore di direzione, il simbolo F
comincia a lampeggiare in giallo per avvisare di non cambiare corsia.

210Guida e funzionamento

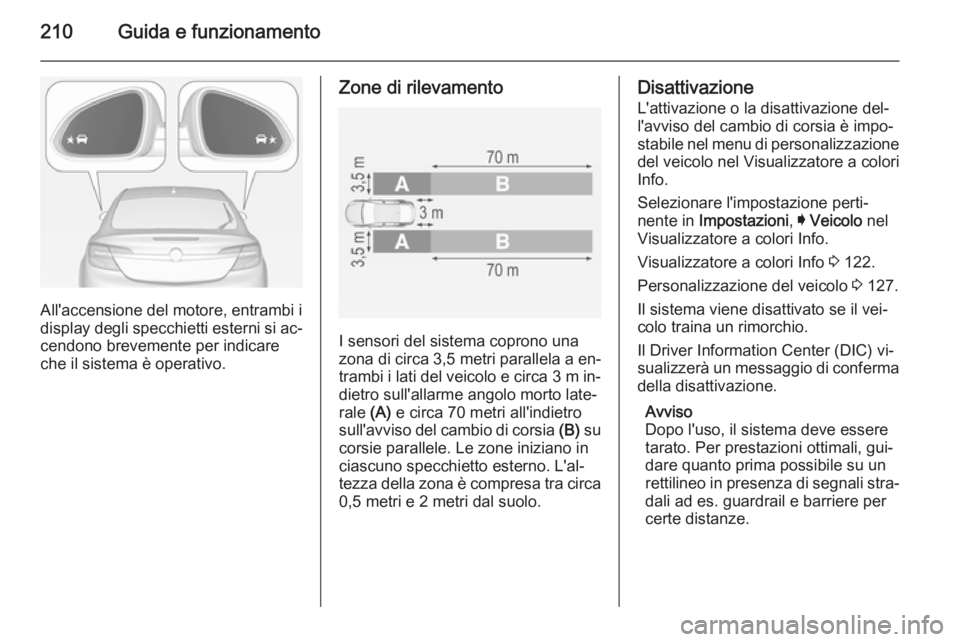

All'accensione del motore, entrambi i
display degli specchietti esterni si ac‐
cendono brevemente per indicare
che il sistema è operativo.
Zone di rilevamento
I sensori del sistema coprono una
zona di circa 3,5 metri parallela a en‐
trambi i lati del veicolo e circa 3 m in‐ dietro sull'allarme angolo morto late‐
rale (A) e circa 70 metri all'indietro
sull'avviso del cambio di corsia (B) su
corsie parallele. Le zone iniziano in
ciascuno specchietto esterno. L'al‐
tezza della zona è compresa tra circa
0,5 metri e 2 metri dal suolo.
Disattivazione
L'attivazione o la disattivazione del‐
l'avviso del cambio di corsia è impo‐
stabile nel menu di personalizzazione
del veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostazioni , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 122.
Personalizzazione del veicolo 3 127.
Il sistema viene disattivato se il vei‐ colo traina un rimorchio.
Il Driver Information Center (DIC) vi‐
sualizzerà un messaggio di conferma della disattivazione.
Avviso
Dopo l'uso, il sistema deve essere
tarato. Per prestazioni ottimali, gui‐
dare quanto prima possibile su un rettilineo in presenza di segnali stra‐
dali ad es. guardrail e barriere per
certe distanze.

Guida e funzionamento211

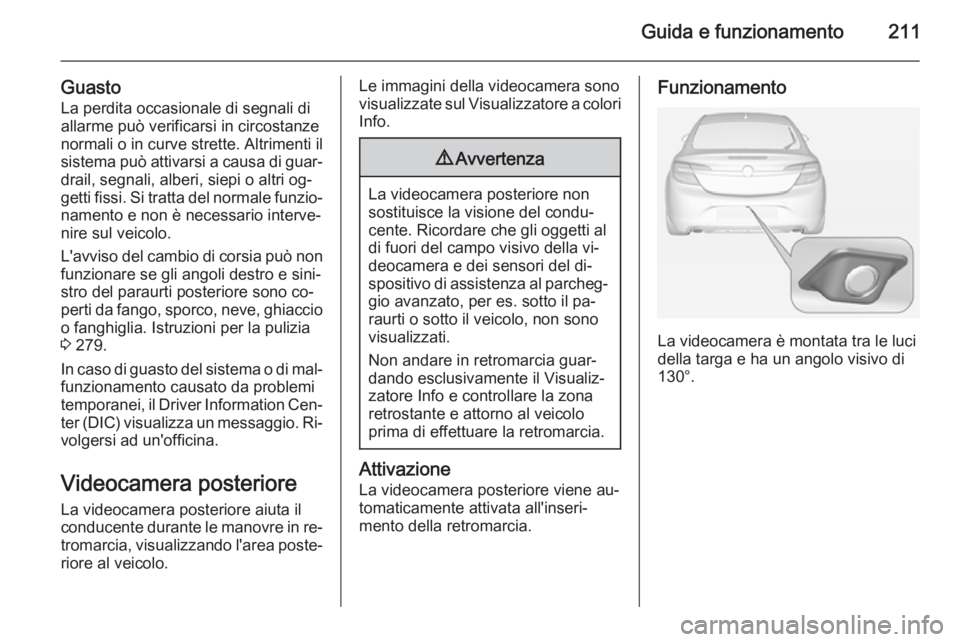

GuastoLa perdita occasionale di segnali di
allarme può verificarsi in circostanze normali o in curve strette. Altrimenti il
sistema può attivarsi a causa di guar‐ drail, segnali, alberi, siepi o altri og‐
getti fissi. Si tratta del normale funzio‐ namento e non è necessario interve‐
nire sul veicolo.
L'avviso del cambio di corsia può non
funzionare se gli angoli destro e sini‐
stro del paraurti posteriore sono co‐
perti da fango, sporco, neve, ghiaccio o fanghiglia. Istruzioni per la pulizia
3 279.
In caso di guasto del sistema o di mal‐
funzionamento causato da problemi
temporanei, il Driver Information Cen‐ ter (DIC) visualizza un messaggio. Ri‐ volgersi ad un'officina.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in re‐
tromarcia, visualizzando l'area poste‐ riore al veicolo.Le immagini della videocamera sonovisualizzate sul Visualizzatore a colori
Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐
gio avanzato, per es. sotto il pa‐raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.

212Guida e funzionamento

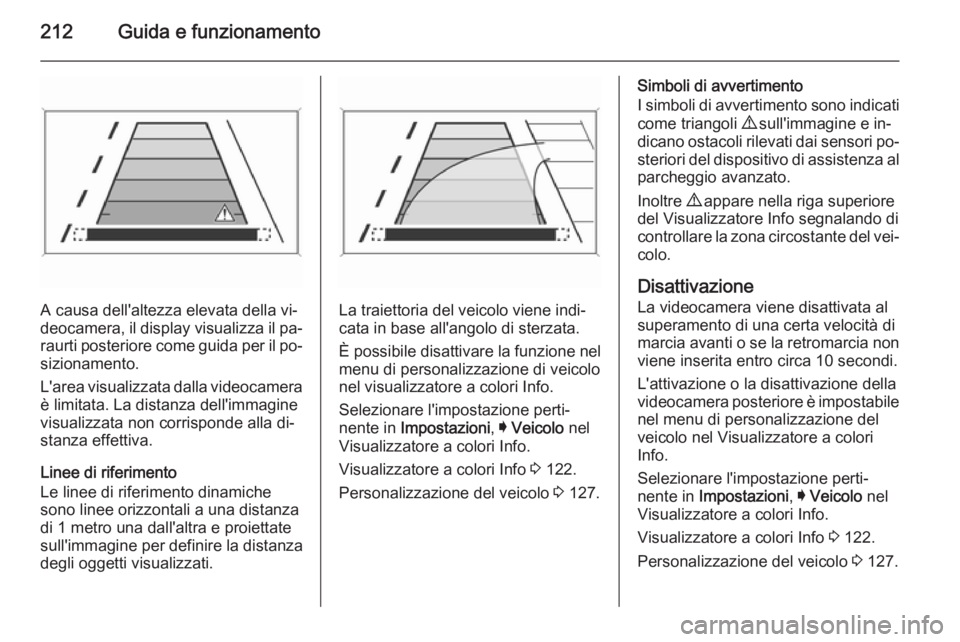

A causa dell'altezza elevata della vi‐
deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
È possibile disattivare la funzione nel
menu di personalizzazione di veicolo
nel visualizzatore a colori Info.
Selezionare l'impostazione perti‐
nente in Impostazioni , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 122.
Personalizzazione del veicolo 3 127.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del vei‐
colo.
Disattivazione
La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione della
videocamera posteriore è impostabile nel menu di personalizzazione del
veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostazioni , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 122.
Personalizzazione del veicolo 3 127.

Guida e funzionamento213

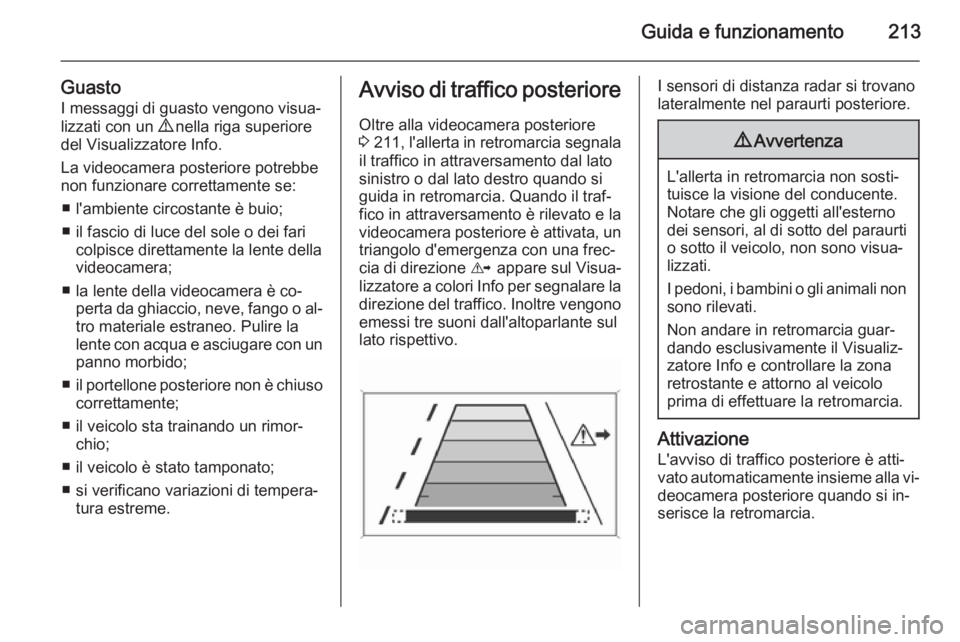

GuastoI messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio;
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera;
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐
tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido;
■ il portellone posteriore non è chiuso
correttamente;
■ il veicolo sta trainando un rimor‐ chio;
■ il veicolo è stato tamponato;
■ si verificano variazioni di tempera‐ tura estreme.Avviso di traffico posteriore
Oltre alla videocamera posteriore
3 211 , l'allerta in retromarcia segnala
il traffico in attraversamento dal lato
sinistro o dal lato destro quando si
guida in retromarcia. Quando il traf‐
fico in attraversamento è rilevato e la
videocamera posteriore è attivata, un triangolo d'emergenza con una frec‐
cia di direzione K appare sul Visua‐
lizzatore a colori Info per segnalare la
direzione del traffico. Inoltre vengono
emessi tre suoni dall'altoparlante sul
lato rispettivo.I sensori di distanza radar si trovano
lateralmente nel paraurti posteriore.9 Avvertenza
L'allerta in retromarcia non sosti‐
tuisce la visione del conducente.
Notare che gli oggetti all'esterno
dei sensori, al di sotto del paraurti o sotto il veicolo, non sono visua‐
lizzati.
I pedoni, i bambini o gli animali non sono rilevati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
L'avviso di traffico posteriore è atti‐
vato automaticamente insieme alla vi‐
deocamera posteriore quando si in‐
serisce la retromarcia.

214Guida e funzionamento

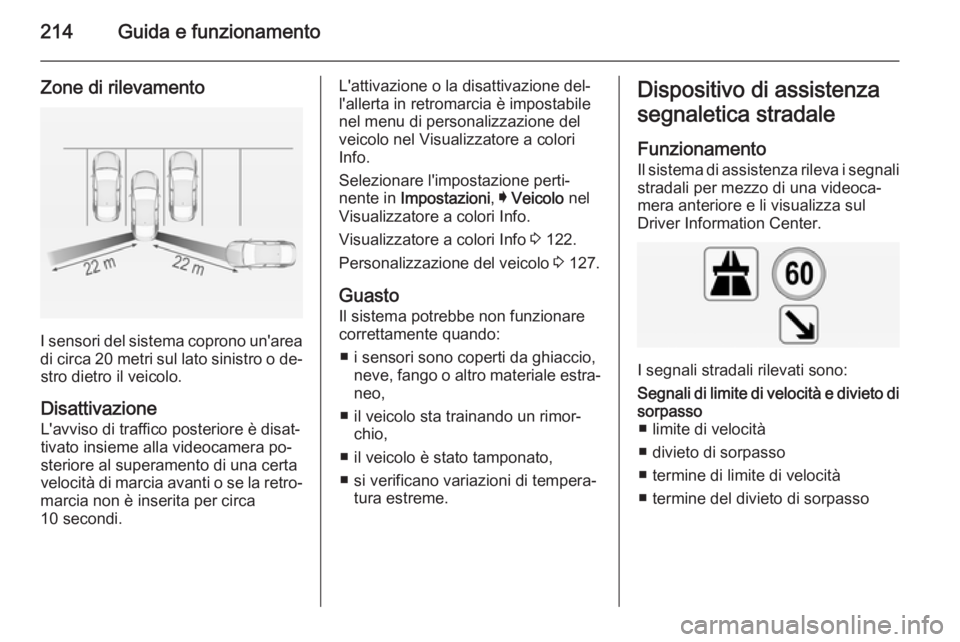

Zone di rilevamento
I sensori del sistema coprono un'areadi circa 20 metri sul lato sinistro o de‐
stro dietro il veicolo.
Disattivazione L'avviso di traffico posteriore è disat‐
tivato insieme alla videocamera po‐
steriore al superamento di una certa velocità di marcia avanti o se la retro‐
marcia non è inserita per circa
10 secondi.
L'attivazione o la disattivazione del‐
l'allerta in retromarcia è impostabile
nel menu di personalizzazione del
veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostazioni , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 122.
Personalizzazione del veicolo 3 127.
Guasto Il sistema potrebbe non funzionare
correttamente quando:
■ i sensori sono coperti da ghiaccio, neve, fango o altro materiale estra‐
neo,
■ il veicolo sta trainando un rimor‐ chio,
■ il veicolo è stato tamponato,
■ si verificano variazioni di tempera‐ tura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza rileva i segnali
stradali per mezzo di una videoca‐
mera anteriore e li visualizza sul
Driver Information Center.
I segnali stradali rilevati sono:
Segnali di limite di velocità e divieto di sorpasso ■ limite di velocità
■ divieto di sorpasso
■ termine di limite di velocità
■ termine del divieto di sorpasso

Guida e funzionamento215

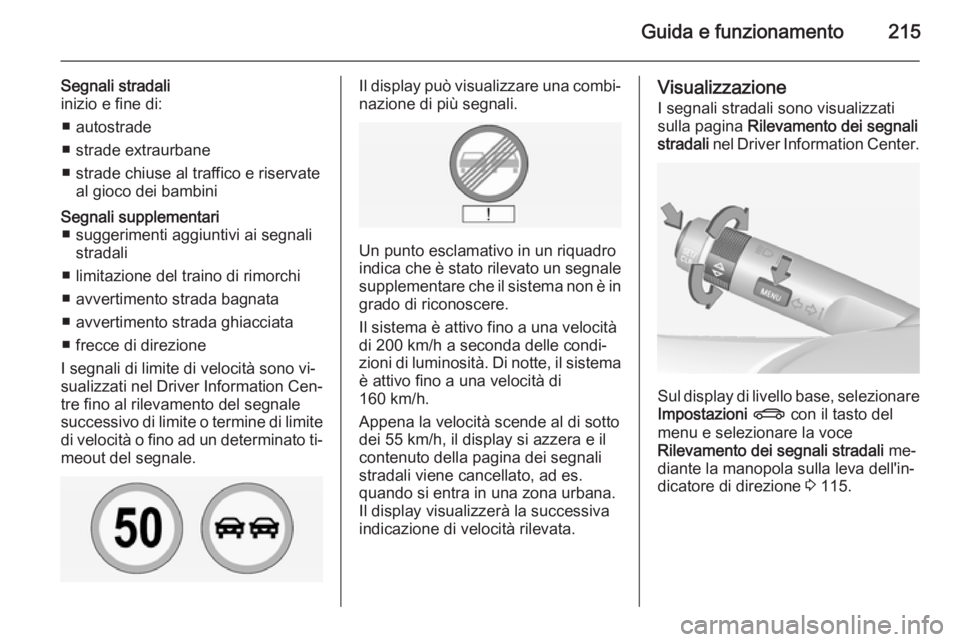

Segnali stradali
inizio e fine di:
■ autostrade
■ strade extraurbane
■ strade chiuse al traffico e riservate al gioco dei bambiniSegnali supplementari■ suggerimenti aggiuntivi ai segnali stradali
■ limitazione del traino di rimorchi ■ avvertimento strada bagnata
■ avvertimento strada ghiacciata ■ frecce di direzione
I segnali di limite di velocità sono vi‐ sualizzati nel Driver Information Cen‐
tre fino al rilevamento del segnale
successivo di limite o termine di limite di velocità o fino ad un determinato ti‐ meout del segnale.Il display può visualizzare una combi‐ nazione di più segnali.
Un punto esclamativo in un riquadro
indica che è stato rilevato un segnale
supplementare che il sistema non è in
grado di riconoscere.
Il sistema è attivo fino a una velocità
di 200 km/h a seconda delle condi‐
zioni di luminosità. Di notte, il sistema è attivo fino a una velocità di
160 km/h.
Appena la velocità scende al di sotto
dei 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato, ad es.
quando si entra in una zona urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.
Visualizzazione
I segnali stradali sono visualizzati
sulla pagina Rilevamento dei segnali
stradali nel Driver Information Center.
Sul display di livello base, selezionare
Impostazioni X con il tasto del
menu e selezionare la voce
Rilevamento dei segnali stradali me‐
diante la manopola sulla leva dell'in‐
dicatore di direzione 3 115.

216Guida e funzionamento

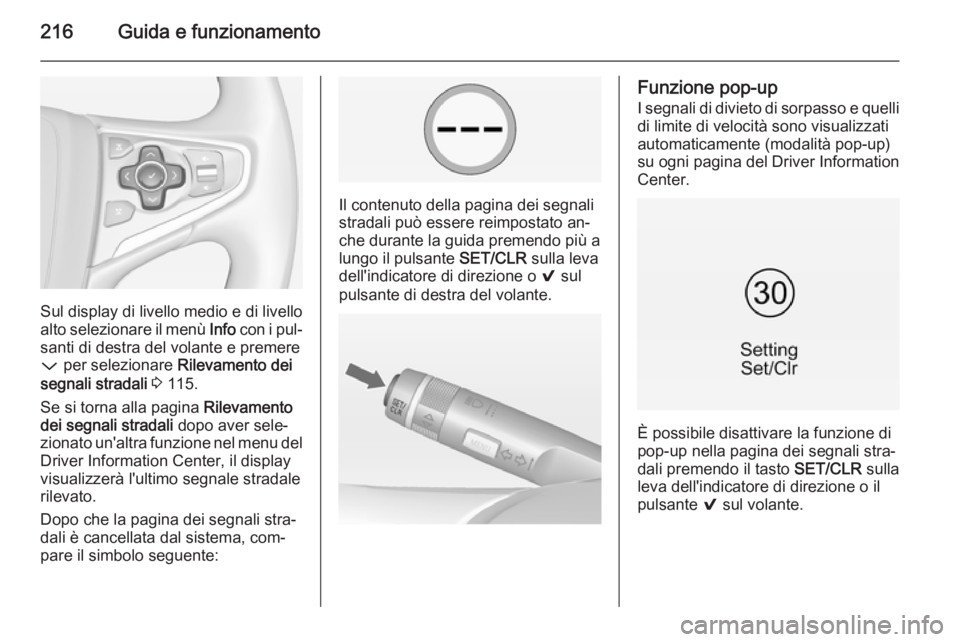

Sul display di livello medio e di livello
alto selezionare il menù Info con i pul‐
santi di destra del volante e premere
P per selezionare Rilevamento dei
segnali stradali 3 115.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Center, il display
visualizzerà l'ultimo segnale stradale
rilevato.
Dopo che la pagina dei segnali stra‐
dali è cancellata dal sistema, com‐
pare il simbolo seguente:
Il contenuto della pagina dei segnali
stradali può essere reimpostato an‐
che durante la guida premendo più a
lungo il pulsante SET/CLR sulla leva
dell'indicatore di direzione o 9 sul
pulsante di destra del volante.
Funzione pop-up
I segnali di divieto di sorpasso e quelli di limite di velocità sono visualizzatiautomaticamente (modalità pop-up)
su ogni pagina del Driver Information
Center.
È possibile disattivare la funzione di
pop-up nella pagina dei segnali stra‐
dali premendo il tasto SET/CLR sulla
leva dell'indicatore di direzione o il
pulsante 9 sul volante.

Guida e funzionamento217

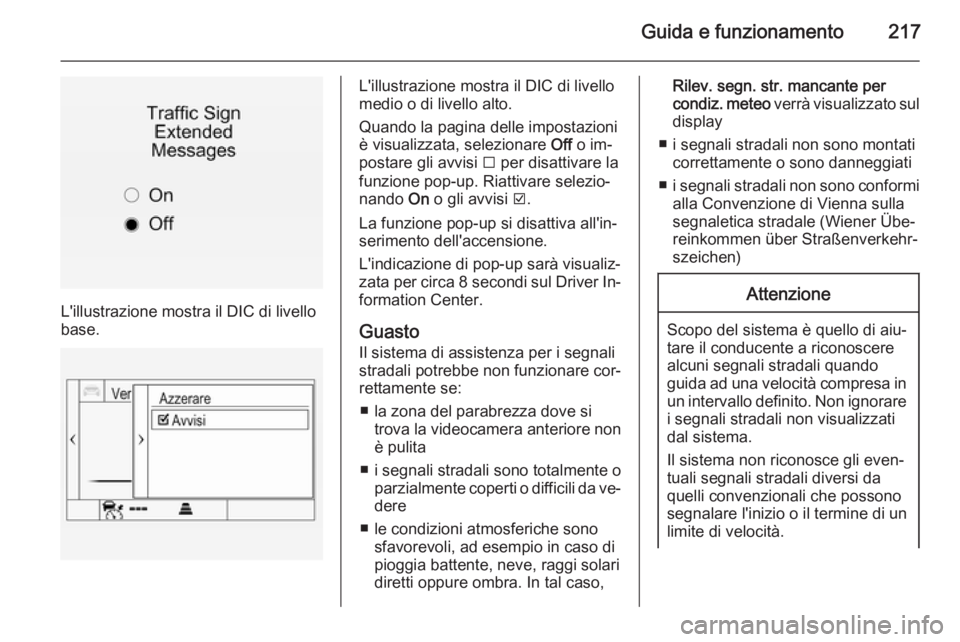

L'illustrazione mostra il DIC di livello
base.
L'illustrazione mostra il DIC di livello
medio o di livello alto.
Quando la pagina delle impostazioni
è visualizzata, selezionare Off o im‐
postare gli avvisi I per disattivare la
funzione pop-up. Riattivare selezio‐ nando On o gli avvisi J.
La funzione pop-up si disattiva all'in‐
serimento dell'accensione.
L'indicazione di pop-up sarà visualiz‐
zata per circa 8 secondi sul Driver In‐
formation Center.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ la zona del parabrezza dove si trova la videocamera anteriore non
è pulita
■ i segnali stradali sono totalmente o parzialmente coperti o difficili da ve‐dere
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso dipioggia battente, neve, raggi solari
diretti oppure ombra. In tal caso,Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display
■ i segnali stradali non sono montati correttamente o sono danneggiati
■ i segnali stradali non sono conformi
alla Convenzione di Vienna sulla
segnaletica stradale (Wiener Übe‐
reinkommen über Straßenverkehr‐
szeichen)Attenzione
Scopo del sistema è quello di aiu‐
tare il conducente a riconoscere
alcuni segnali stradali quando
guida ad una velocità compresa in un intervallo definito. Non ignorare
i segnali stradali non visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.

218Guida e funzionamentoQuando si guida, non lasciarsi ten‐tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐ cente non sollevano il conducente
dalla totale responsabilità per l'uti‐
lizzo del veicolo.

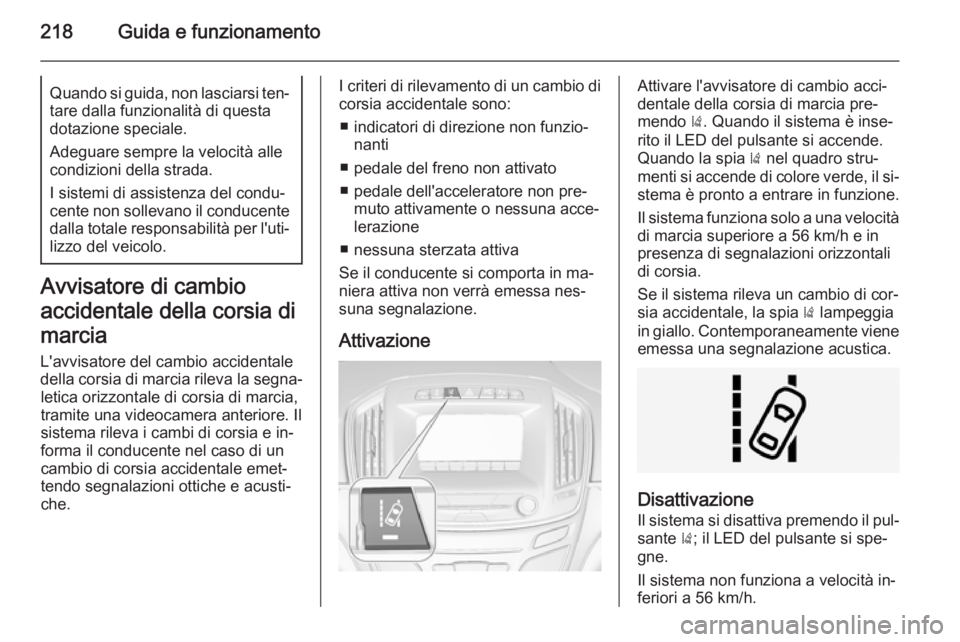

Avvisatore di cambio
accidentale della corsia di marcia
L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐ letica orizzontale di corsia di marcia,
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente nel caso di un
cambio di corsia accidentale emet‐ tendo segnalazioni ottiche e acusti‐
che.
I criteri di rilevamento di un cambio di corsia accidentale sono:
■ indicatori di direzione non funzio‐ nanti
■ pedale del freno non attivato
■ pedale dell'acceleratore non pre‐ muto attivamente o nessuna acce‐
lerazione
■ nessuna sterzata attiva
Se il conducente si comporta in ma‐
niera attiva non verrà emessa nes‐
suna segnalazione.
AttivazioneAttivare l'avvisatore di cambio acci‐
dentale della corsia di marcia pre‐
mendo ). Quando il sistema è inse‐
rito il LED del pulsante si accende.
Quando la spia ) nel quadro stru‐
menti si accende di colore verde, il si‐ stema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.
Se il sistema rileva un cambio di cor‐
sia accidentale, la spia ) lampeggia
in giallo. Contemporaneamente viene
emessa una segnalazione acustica.
Disattivazione
Il sistema si disattiva premendo il pul‐
sante ); il LED del pulsante si spe‐
gne.
Il sistema non funziona a velocità in‐
feriori a 56 km/h.
