Mittarit ja käyttölaitteet109Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa
Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 161, Stop-
start-järjestelmä 3 158.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.Palaa
Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). 60 - 90 sekunnin
kuluttua merkkivalo palaa jatkuvasti.
Käänny korjaamon puoleen.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä ennen korjaamon
puoleen kääntymistä 3 221.
Polttoaine vähissä i tai Y palaa tai vilkkuu keltaisena.

110Mittarit ja käyttölaitteet
PalaaPolttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 162.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 227.
Ajonestin d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voi käynnistää.
Autostop
D palaa, kun moottori on Autostop-
tilassa.
Stop-start-järjestelmä 3 158.
Ulkovalot 8 palaa vihreänä.
Ulkovalot ovat päällä 3 126.Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐ tyinä tai kaukovalovilkkua käytet‐
täessä 3 127.
Kaukovaloapu l palaa vihreänä.
Kaukovaloapu on käytössä, katso
mukautuvat ajovalot 3 129.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalo f vilkkuu noin 4 sekuntia
sytytysvirran sammuttamisen jälkeen symmetristen ajovalojen muistutuk‐
sena 3 129.Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat päällä 3 132.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 133.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä Vakionopeussäädin on toiminnassa.
Asetettu nopeus näytetään keski- tai
ylätason näytössä m-symbolin lä‐
hellä.
Vakionopeussäädin 3 175.
Mukautuva
vakionopeussäädin
C tai m palaa valkoisena tai vih‐
reänä.

Mittarit ja käyttölaitteet111
Syttyy valkoisenaJärjestelmä on päällä.
Palaa vihreänä Mukautuva vakionopeussäädin on
toiminnassa. Asetettu nopeus näyte‐
tään C- tai m-symbolin lähellä.
Mukautuva vakionopeussäädin
3 178.
Auto havaittu edessä
A palaa vihreänä tai keltaisena.
Palaa vihreänä
Edessä on havaittu auto samalla
kaistalla.
Palaa keltaisena
Etäisyys edessä olevaan liikkuvaan
autoon on liian pieni tai toista autoa
lähestytään liian nopeasti.
Etutörmäyksen varoitus 3 186, Mu‐
kautuva vakionopeussäädin 3 178.
Nopeusrajoitin L syttyy valkoisena tai vihreänä.Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänä Nopeusrajoitin on käytössä. Asetettu
nopeus näytetään L-symbolin lä‐
hellä.
Nopeudenrajoitin 3 177.
Liikennemerkkien
tunnistus
L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 203.
Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskusKuljettajan tietokeskus (DIC) sijaitsee mittaristossa.
Versiosta ja mittaristosta riippuen kul‐
jettajan tietokeskus on saatavana pe‐ rustason näyttönä, keskitason näyt‐tönä tai ylätason näyttönä.
DIC näyttää laitteistosta riippuen seu‐ raavat:
■ matkamittari ja osamatkamittari
■ auton tiedot
■ osamatka-/polttoainetiedot
■ taloudellisuustiedot
■ suorituskykytiedot
■ auton ilmoitukset ja varoitusilmoi‐ tukset
■ audio- ja infotainment-järjestelmän ilmoitukset
■ puhelimen tiedot
■ navigoinnin tiedot
■ auton asetukset

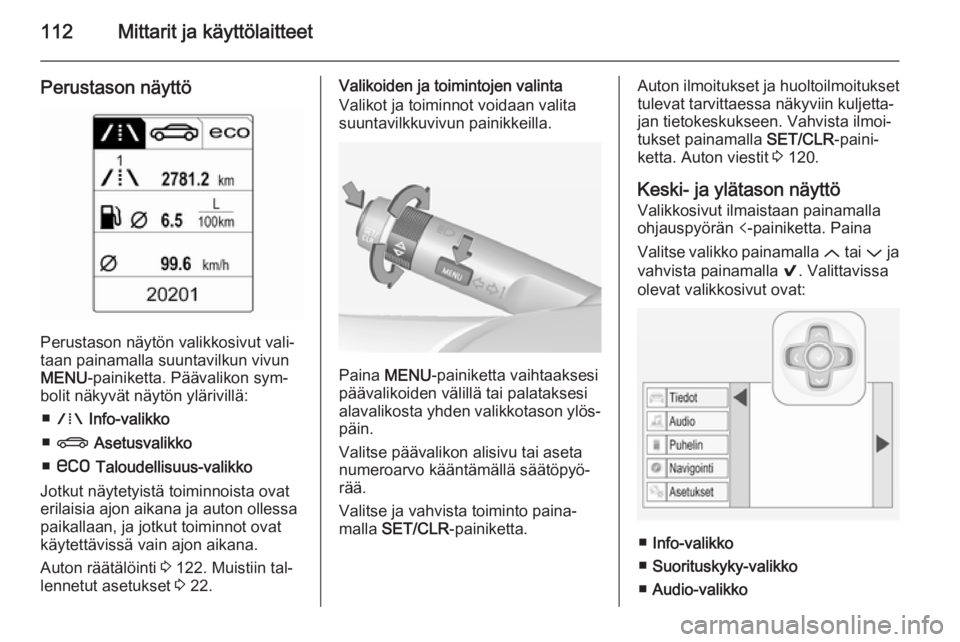

112Mittarit ja käyttölaitteet
Perustason näyttö
Perustason näytön valikkosivut vali‐
taan painamalla suuntavilkun vivun
MENU -painiketta. Päävalikon sym‐
bolit näkyvät näytön ylärivillä:
■ W Info-valikko
■ X Asetusvalikko
■ s Taloudellisuus-valikko
Jotkut näytetyistä toiminnoista ovat
erilaisia ajon aikana ja auton ollessa
paikallaan, ja jotkut toiminnot ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 122. Muistiin tal‐
lennetut asetukset 3 22.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta vaihtaaksesi
päävalikoiden välillä tai palataksesi
alavalikosta yhden valikkotason ylös‐ päin.
Valitse päävalikon alisivu tai aseta numeroarvo kääntämällä säätöpyö‐rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla SET/CLR-paini‐
ketta. Auton viestit 3 120.
Keski- ja ylätason näyttö Valikkosivut ilmaistaan painamalla
ohjauspyörän p-painiketta. Paina
Valitse valikko painamalla Q tai P ja
vahvista painamalla 9. Valittavissa
olevat valikkosivut ovat:
■ Info-valikko
■ Suorituskyky-valikko
■ Audio-valikko

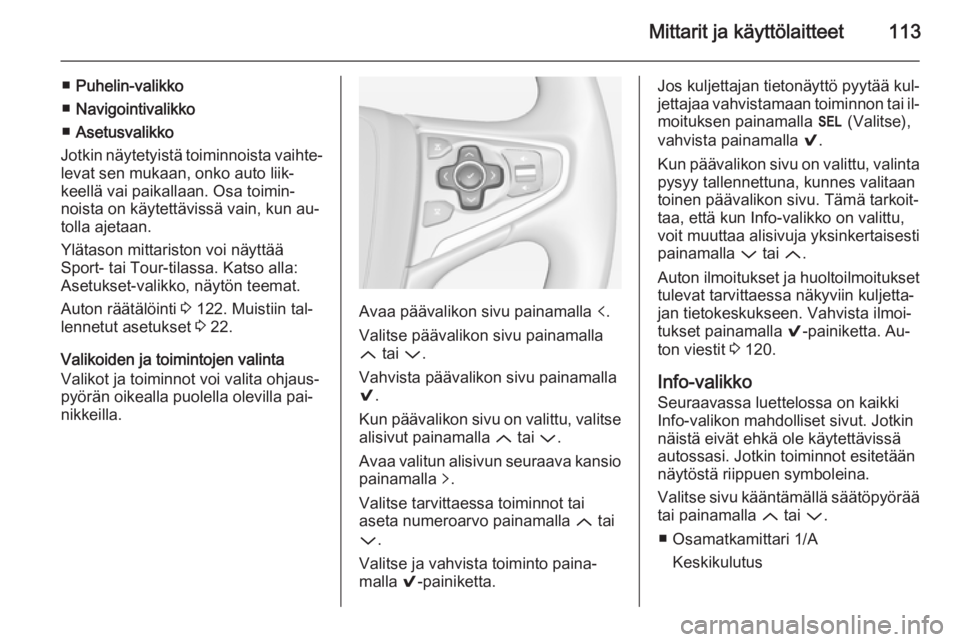

Mittarit ja käyttölaitteet113
■Puhelin-valikko
■ Navigointivalikko
■ Asetusvalikko
Jotkin näytetyistä toiminnoista vaihte‐ levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Ylätason mittariston voi näyttää
Sport- tai Tour-tilassa. Katso alla:
Asetukset-valikko, näytön teemat.
Auton räätälöinti 3 122. Muistiin tal‐
lennetut asetukset 3 22.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voi valita ohjaus‐
pyörän oikealla puolella olevilla pai‐
nikkeilla.
Avaa päävalikon sivu painamalla p.
Valitse päävalikon sivu painamalla
Q tai P.
Vahvista päävalikon sivu painamalla
9 .
Kun päävalikon sivu on valittu, valitse
alisivut painamalla Q tai P.
Avaa valitun alisivun seuraava kansio
painamalla q.
Valitse tarvittaessa toiminnot tai
aseta numeroarvo painamalla Q tai
P .
Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Jos kuljettajan tietonäyttö pyytää kul‐
jettajaa vahvistamaan toiminnon tai il‐ moituksen painamalla H (Valitse),
vahvista painamalla 9.
Kun päävalikon sivu on valittu, valinta
pysyy tallennettuna, kunnes valitaan
toinen päävalikon sivu. Tämä tarkoit‐
taa, että kun Info-valikko on valittu,
voit muuttaa alisivuja yksinkertaisesti
painamalla P tai Q.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla 9-painiketta. Au‐
ton viestit 3 120.
Info-valikko Seuraavassa luettelossa on kaikki
Info-valikon mahdolliset sivut. Jotkin
näistä eivät ehkä ole käytettävissä
autossasi. Jotkin toiminnot esitetään
näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla Q tai P.
■ Osamatkamittari 1/A Keskikulutus

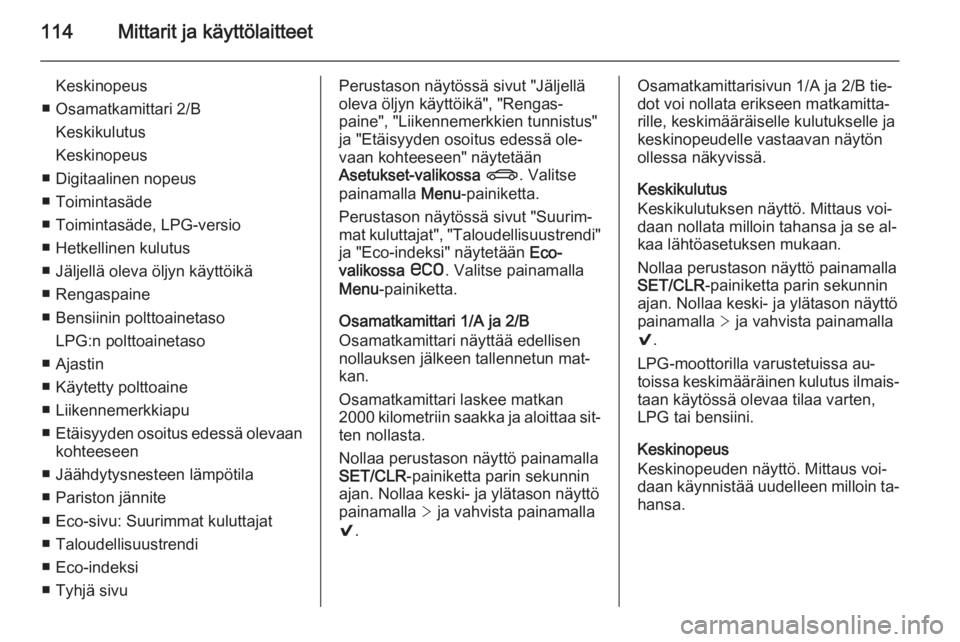

114Mittarit ja käyttölaitteet
Keskinopeus
■ Osamatkamittari 2/B Keskikulutus
Keskinopeus
■ Digitaalinen nopeus
■ Toimintasäde
■ Toimintasäde, LPG-versio
■ Hetkellinen kulutus
■ Jäljellä oleva öljyn käyttöikä
■ Rengaspaine
■ Bensiinin polttoainetaso LPG:n polttoainetaso
■ Ajastin
■ Käytetty polttoaine
■ Liikennemerkkiapu
■ Etäisyyden osoitus edessä olevaan
kohteeseen
■ Jäähdytysnesteen lämpötila
■ Pariston jännite
■ Eco-sivu: Suurimmat kuluttajat
■ Taloudellisuustrendi
■ Eco-indeksi
■ Tyhjä sivuPerustason näytössä sivut "Jäljellä
oleva öljyn käyttöikä", "Rengas‐
paine", "Liikennemerkkien tunnistus"
ja "Etäisyyden osoitus edessä ole‐ vaan kohteeseen" näytetään
Asetukset-valikossa X . Valitse
painamalla Menu-painiketta.
Perustason näytössä sivut "Suurim‐
mat kuluttajat", "Taloudellisuustrendi" ja "Eco-indeksi" näytetään Eco-
valikossa s . Valitse painamalla
Menu -painiketta.
Osamatkamittari 1/A ja 2/B
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee matkan
2000 kilometriin saakka ja aloittaa sit‐ ten nollasta.
Nollaa perustason näyttö painamalla
SET/CLR -painiketta parin sekunnin
ajan. Nollaa keski- ja ylätason näyttö
painamalla > ja vahvista painamalla
9 .Osamatkamittarisivun 1/A ja 2/B tie‐
dot voi nollata erikseen matkamitta‐
rille, keskimääräiselle kulutukselle ja
keskinopeudelle vastaavan näytön
ollessa näkyvissä.
Keskikulutus
Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja se al‐
kaa lähtöasetuksen mukaan.
Nollaa perustason näyttö painamalla
SET/CLR -painiketta parin sekunnin
ajan. Nollaa keski- ja ylätason näyttö
painamalla > ja vahvista painamalla
9 .
LPG-moottorilla varustetuissa au‐ toissa keskimääräinen kulutus ilmais‐
taan käytössä olevaa tilaa varten,
LPG tai bensiini.
Keskinopeus
Keskinopeuden näyttö. Mittaus voi‐ daan käynnistää uudelleen milloin ta‐
hansa.

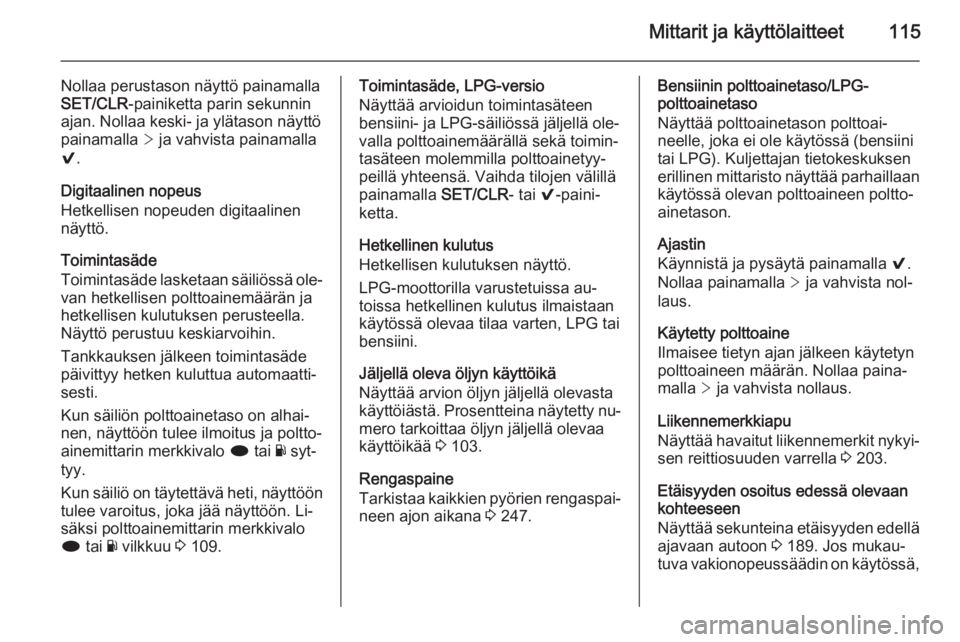

Mittarit ja käyttölaitteet115
Nollaa perustason näyttö painamalla
SET/CLR -painiketta parin sekunnin
ajan. Nollaa keski- ja ylätason näyttö
painamalla > ja vahvista painamalla
9 .
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐ van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Kun säiliön polttoainetaso on alhai‐
nen, näyttöön tulee ilmoitus ja poltto‐
ainemittarin merkkivalo i tai Y syt‐
tyy.
Kun säiliö on täytettävä heti, näyttöön
tulee varoitus, joka jää näyttöön. Li‐
säksi polttoainemittarin merkkivalo
i tai Y vilkkuu 3 109.Toimintasäde, LPG-versio
Näyttää arvioidun toimintasäteen
bensiini- ja LPG-säiliössä jäljellä ole‐
valla polttoainemäärällä sekä toimin‐
tasäteen molemmilla polttoainetyy‐
peillä yhteensä. Vaihda tilojen välillä
painamalla SET/CLR- tai 9-paini‐
ketta.
Hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
LPG-moottorilla varustetuissa au‐ toissa hetkellinen kulutus ilmaistaan
käytössä olevaa tilaa varten, LPG tai bensiini.
Jäljellä oleva öljyn käyttöikä
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosentteina näytetty nu‐ mero tarkoittaa öljyn jäljellä olevaa
käyttöikää 3 103.
Rengaspaine
Tarkistaa kaikkien pyörien rengaspai‐
neen ajon aikana 3 247.Bensiinin polttoainetaso/LPG-
polttoainetaso
Näyttää polttoainetason polttoai‐
neelle, joka ei ole käytössä (bensiini
tai LPG). Kuljettajan tietokeskuksen
erillinen mittaristo näyttää parhaillaan käytössä olevan polttoaineen poltto‐
ainetason.
Ajastin
Käynnistä ja pysäytä painamalla 9.
Nollaa painamalla > ja vahvista nol‐
laus.
Käytetty polttoaine
Ilmaisee tietyn ajan jälkeen käytetyn
polttoaineen määrän. Nollaa paina‐
malla > ja vahvista nollaus.
Liikennemerkkiapu
Näyttää havaitut liikennemerkit nykyi‐ sen reittiosuuden varrella 3 203.
Etäisyyden osoitus edessä olevaan
kohteeseen
Näyttää sekunteina etäisyyden edellä
ajavaan autoon 3 189. Jos mukau‐
tuva vakionopeussäädin on käytössä,

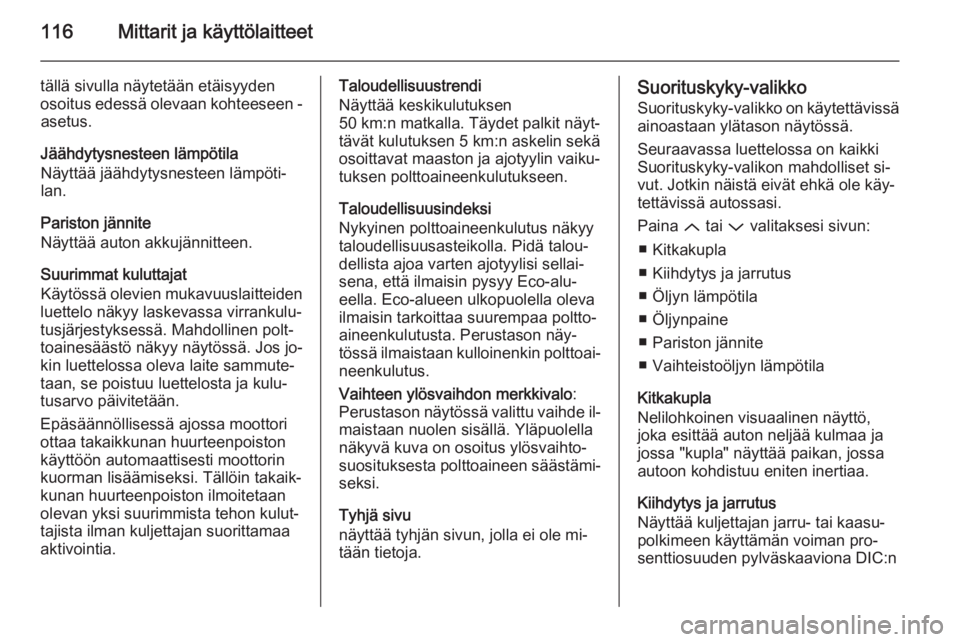

116Mittarit ja käyttölaitteet
tällä sivulla näytetään etäisyyden
osoitus edessä olevaan kohteeseen - asetus.
Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpöti‐
lan.
Pariston jännite
Näyttää auton akkujännitteen.
Suurimmat kuluttajat
Käytössä olevien mukavuuslaitteiden
luettelo näkyy laskevassa virrankulu‐
tusjärjestyksessä. Mahdollinen polt‐
toainesäästö näkyy näytössä. Jos jo‐
kin luettelossa oleva laite sammute‐
taan, se poistuu luettelosta ja kulu‐
tusarvo päivitetään.
Epäsäännöllisessä ajossa moottori
ottaa takaikkunan huurteenpoiston
käyttöön automaattisesti moottorin kuorman lisäämiseksi. Tällöin takaik‐kunan huurteenpoiston ilmoitetaan
olevan yksi suurimmista tehon kulut‐
tajista ilman kuljettajan suorittamaa
aktivointia.Taloudellisuustrendi
Näyttää keskikulutuksen
50 km:n matkalla. Täydet palkit näyt‐
tävät kulutuksen 5 km:n askelin sekä osoittavat maaston ja ajotyylin vaiku‐
tuksen polttoaineenkulutukseen.
Taloudellisuusindeksi
Nykyinen polttoaineenkulutus näkyy
taloudellisuusasteikolla. Pidä talou‐
dellista ajoa varten ajotyylisi sellai‐
sena, että ilmaisin pysyy Eco-alu‐ eella. Eco-alueen ulkopuolella oleva
ilmaisin tarkoittaa suurempaa poltto‐
aineenkulutusta. Perustason näy‐
tössä ilmaistaan kulloinenkin polttoai‐ neenkulutus.
Vaihteen ylösvaihdon merkkivalo :
Perustason näytössä valittu vaihde il‐ maistaan nuolen sisällä. Yläpuolella
näkyvä kuva on osoitus ylösvaihto‐
suosituksesta polttoaineen säästämi‐
seksi.
Tyhjä sivu
näyttää tyhjän sivun, jolla ei ole mi‐
tään tietoja.Suorituskyky-valikko
Suorituskyky-valikko on käytettävissä
ainoastaan ylätason näytössä.
Seuraavassa luettelossa on kaikki
Suorituskyky-valikon mahdolliset si‐
vut. Jotkin näistä eivät ehkä ole käy‐
tettävissä autossasi.
Paina Q tai P valitaksesi sivun:
■ Kitkakupla
■ Kiihdytys ja jarrutus
■ Öljyn lämpötila
■ Öljynpaine
■ Pariston jännite
■ Vaihteistoöljyn lämpötila
Kitkakupla
Nelilohkoinen visuaalinen näyttö,
joka esittää auton neljää kulmaa ja
jossa "kupla" näyttää paikan, jossa
autoon kohdistuu eniten inertiaa.
Kiihdytys ja jarrutus
Näyttää kuljettajan jarru- tai kaasu‐
polkimeen käyttämän voiman pro‐
senttiosuuden pylväskaaviona DIC:n

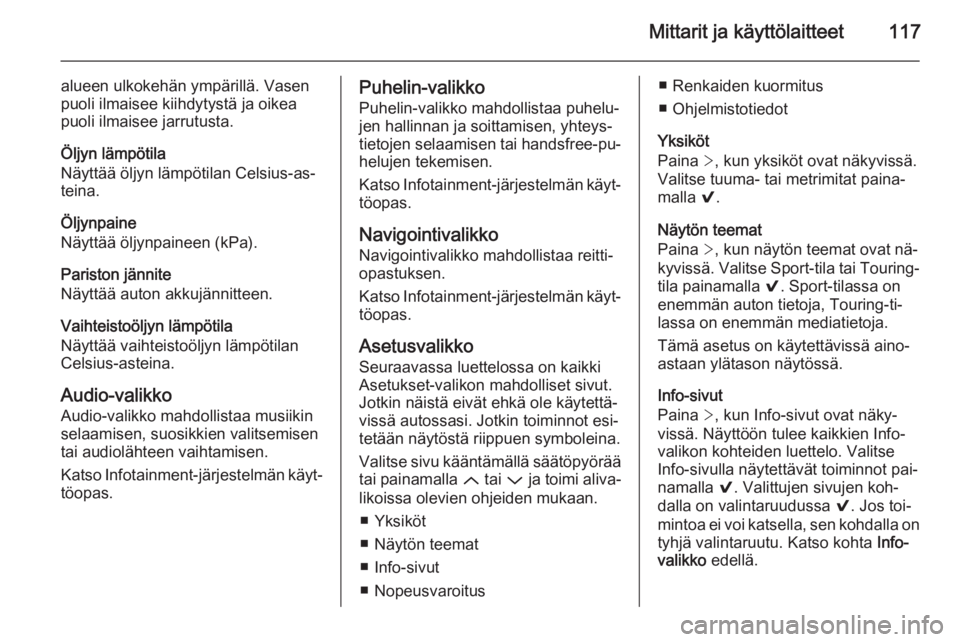

Mittarit ja käyttölaitteet117
alueen ulkokehän ympärillä. Vasen
puoli ilmaisee kiihdytystä ja oikea
puoli ilmaisee jarrutusta.
Öljyn lämpötila
Näyttää öljyn lämpötilan Celsius-as‐
teina.
Öljynpaine
Näyttää öljynpaineen (kPa).
Pariston jännite
Näyttää auton akkujännitteen.
Vaihteistoöljyn lämpötila
Näyttää vaihteistoöljyn lämpötilan
Celsius-asteina.
Audio-valikko
Audio-valikko mahdollistaa musiikin
selaamisen, suosikkien valitsemisen
tai audiolähteen vaihtamisen.
Katso Infotainment-järjestelmän käyt‐ töopas.Puhelin-valikko
Puhelin-valikko mahdollistaa puhelu‐jen hallinnan ja soittamisen, yhteys‐
tietojen selaamisen tai handsfree-pu‐
helujen tekemisen.
Katso Infotainment-järjestelmän käyt‐
töopas.
Navigointivalikko
Navigointivalikko mahdollistaa reitti‐
opastuksen.
Katso Infotainment-järjestelmän käyt‐
töopas.
Asetusvalikko
Seuraavassa luettelossa on kaikki
Asetukset-valikon mahdolliset sivut.
Jotkin näistä eivät ehkä ole käytettä‐
vissä autossasi. Jotkin toiminnot esi‐
tetään näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla Q tai P ja toimi aliva‐
likoissa olevien ohjeiden mukaan.
■ Yksiköt
■ Näytön teemat
■ Info-sivut
■ Nopeusvaroitus■ Renkaiden kuormitus
■ Ohjelmistotiedot
Yksiköt
Paina >, kun yksiköt ovat näkyvissä.
Valitse tuuma- tai metrimitat paina‐
malla 9.
Näytön teemat
Paina >, kun näytön teemat ovat nä‐
kyvissä. Valitse Sport-tila tai Touring- tila painamalla 9. Sport-tilassa on
enemmän auton tietoja, Touring-ti‐
lassa on enemmän mediatietoja.
Tämä asetus on käytettävissä aino‐ astaan ylätason näytössä.
Info-sivut
Paina >, kun Info-sivut ovat näky‐
vissä. Näyttöön tulee kaikkien Info-
valikon kohteiden luettelo. Valitse
Info-sivulla näytettävät toiminnot pai‐
namalla 9. Valittujen sivujen koh‐
dalla on valintaruudussa 9. Jos toi‐
mintoa ei voi katsella, sen kohdalla on
tyhjä valintaruutu. Katso kohta Info-
valikko edellä.

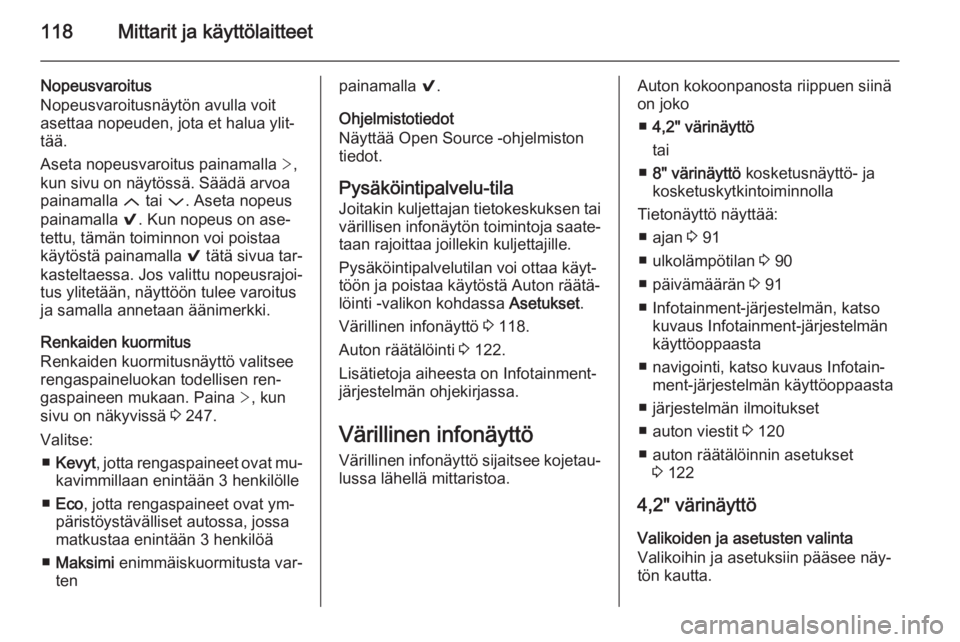

118Mittarit ja käyttölaitteet
Nopeusvaroitus
Nopeusvaroitusnäytön avulla voit asettaa nopeuden, jota et halua ylit‐tää.
Aseta nopeusvaroitus painamalla >,
kun sivu on näytössä. Säädä arvoa
painamalla Q tai P. Aseta nopeus
painamalla 9. Kun nopeus on ase‐
tettu, tämän toiminnon voi poistaa
käytöstä painamalla 9 tätä sivua tar‐
kasteltaessa. Jos valittu nopeusrajoi‐
tus ylitetään, näyttöön tulee varoitus
ja samalla annetaan äänimerkki.
Renkaiden kuormitus
Renkaiden kuormitusnäyttö valitsee
rengaspaineluokan todellisen ren‐
gaspaineen mukaan. Paina >, kun
sivu on näkyvissä 3 247.
Valitse: ■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä
■ Maksimi enimmäiskuormitusta var‐
tenpainamalla 9.
Ohjelmistotiedot
Näyttää Open Source -ohjelmiston
tiedot.
Pysäköintipalvelu-tila
Joitakin kuljettajan tietokeskuksen tai
värillisen infonäytön toimintoja saate‐ taan rajoittaa joillekin kuljettajille.
Pysäköintipalvelutilan voi ottaa käyt‐
töön ja poistaa käytöstä Auton räätä‐
löinti -valikon kohdassa Asetukset.
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Lisätietoja aiheesta on Infotainment- järjestelmän ohjekirjassa.
Värillinen infonäyttö
Värillinen infonäyttö sijaitsee kojetau‐ lussa lähellä mittaristoa.Auton kokoonpanosta riippuen siinä
on joko
■ 4,2" värinäyttö
tai
■ 8" värinäyttö kosketusnäyttö- ja
kosketuskytkintoiminnolla
Tietonäyttö näyttää: ■ ajan 3 91
■ ulkolämpötilan 3 90
■ päivämäärän 3 91
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ navigointi, katso kuvaus Infotain‐ ment-järjestelmän käyttöoppaasta
■ järjestelmän ilmoitukset
■ auton viestit 3 120
■ auton räätälöinnin asetukset 3 122
4,2" värinäyttö
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
