OPEL INSIGNIA 2014.5 Ohjekirja (in Finnish)

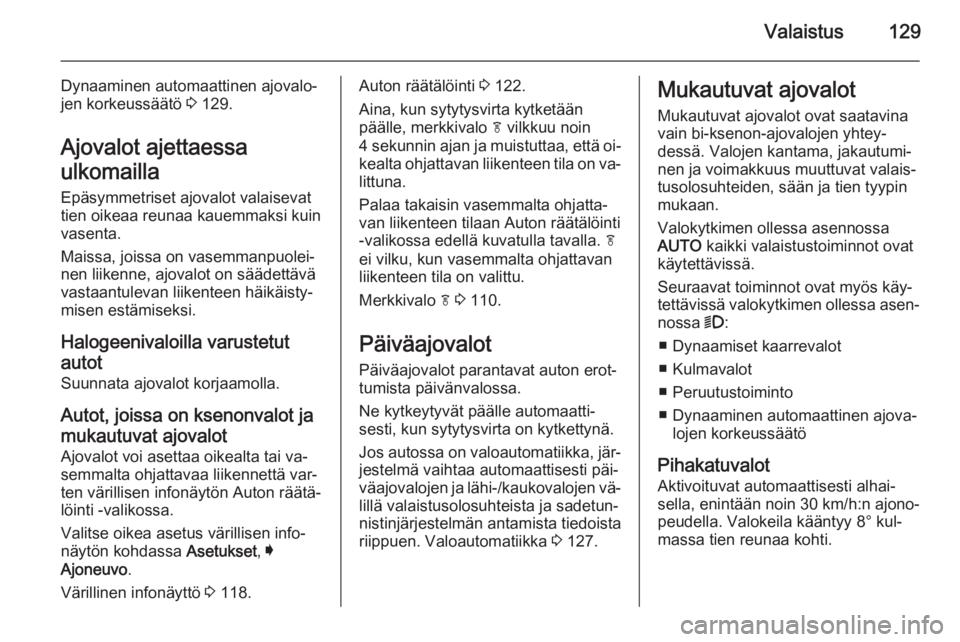

Valaistus129
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 129.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Halogeenivaloilla varustetutautot
Suunnata ajovalot korjaamolla.
Autot, joissa on ksenonvalot ja
mukautuvat ajovalot Ajovalot voi asettaa oikealta tai va‐
semmalta ohjattavaa liikennettä var‐
ten värillisen infonäytön Auton räätä‐
löinti -valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.Auton räätälöinti 3 122.
Aina, kun sytytysvirta kytketään
päälle, merkkivalo f vilkkuu noin
4 sekunnin ajan ja muistuttaa, että oi‐
kealta ohjattavan liikenteen tila on va‐ littuna.
Palaa takaisin vasemmalta ohjatta‐
van liikenteen tilaan Auton räätälöinti
-valikossa edellä kuvatulla tavalla. f
ei vilku, kun vasemmalta ohjattavan
liikenteen tila on valittu.
Merkkivalo f 3 110.
Päiväajovalot
Päiväajovalot parantavat auton erot‐ tumista päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, jär‐ jestelmä vaihtaa automaattisesti päi‐väajovalojen ja lähi-/kaukovalojen vä‐
lillä valaistusolosuhteista ja sadetun‐
nistinjärjestelmän antamista tiedoista
riippuen. Valoautomatiikka 3 127.Mukautuvat ajovalot
Mukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.
Valokytkimen ollessa asennossa AUTO kaikki valaistustoiminnot ovat
käytettävissä.
Seuraavat toiminnot ovat myös käy‐
tettävissä valokytkimen ollessa asen‐
nossa 9:
■ Dynaamiset kaarrevalot
■ Kulmavalot
■ Peruutustoiminto
■ Dynaaminen automaattinen ajova‐ lojen korkeussäätö
Pihakatuvalot Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8° kul‐
massa tien reunaa kohti.

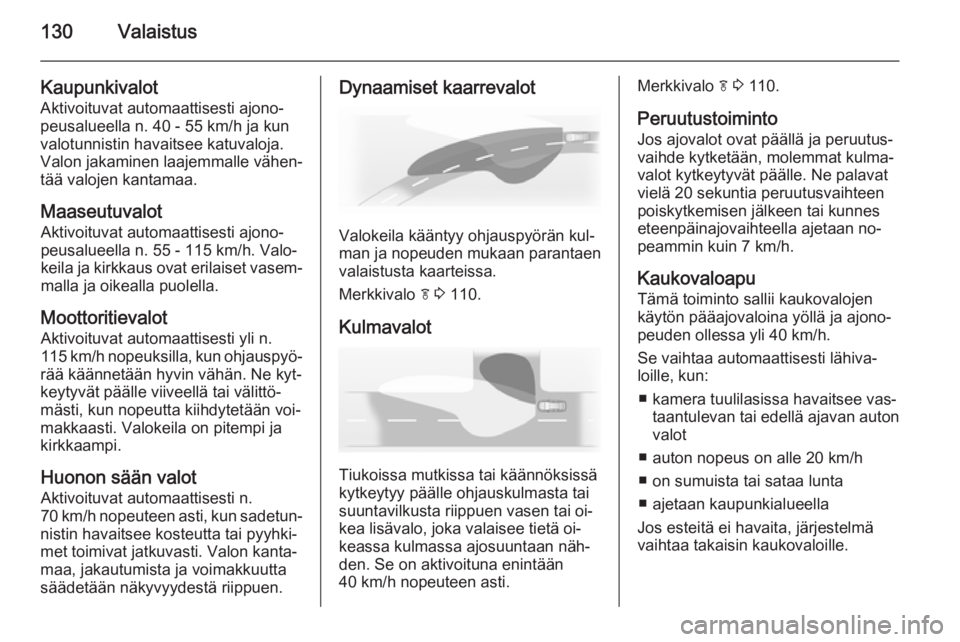

130Valaistus
Kaupunkivalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 40 - 55 km/h ja kun
valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.
Maaseutuvalot
Aktivoituvat automaattisesti ajono‐
peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.
Moottoritievalot Aktivoituvat automaattisesti yli n.115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai välittö‐
mästi, kun nopeutta kiihdytetään voi‐
makkaasti. Valokeila on pitempi ja
kirkkaampi.
Huonon sään valot Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐
nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Merkkivalo f 3 110.
Kulmavalot
Tiukoissa mutkissa tai käännöksissä
kytkeytyy päälle ohjauskulmasta tai
suuntavilkusta riippuen vasen tai oi‐
kea lisävalo, joka valaisee tietä oi‐
keassa kulmassa ajosuuntaan näh‐
den. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 110.
Peruutustoiminto Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 7 km/h.
Kaukovaloapu Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa automaattisesti lähiva‐
loille, kun:
■ kamera tuulilasissa havaitsee vas‐ taantulevan tai edellä ajavan autonvalot
■ auton nopeus on alle 20 km/h
■ on sumuista tai sataa lunta
■ ajetaan kaupunkialueella
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.

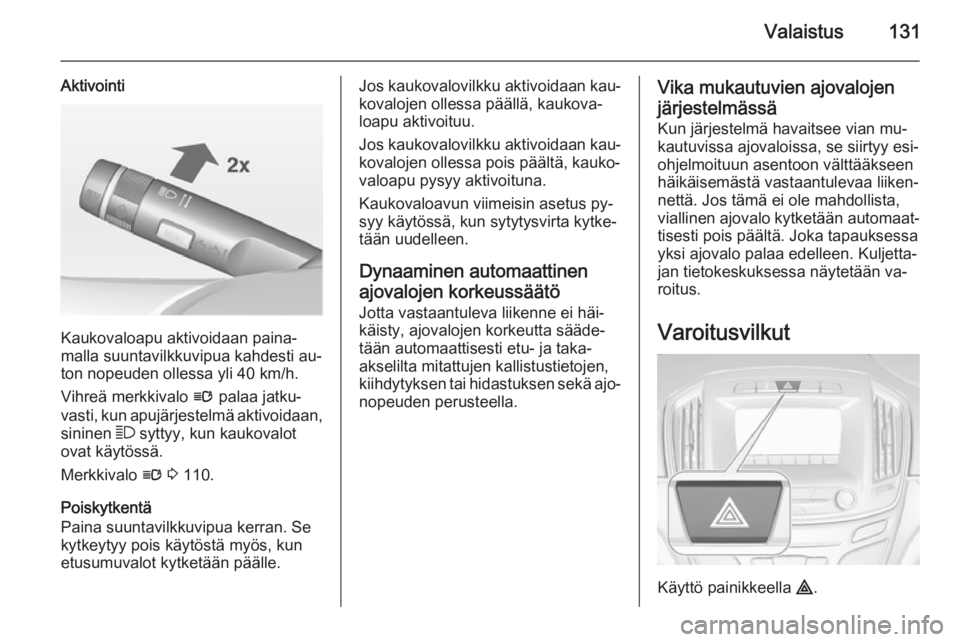

Valaistus131
Aktivointi
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 110.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa pois päältä, kauko‐
valoapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus py‐
syy käytössä, kun sytytysvirta kytke‐
tään uudelleen.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei häi‐
käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Jos tämä ei ole mahdollista,
viallinen ajovalo kytketään automaat‐
tisesti pois päältä. Joka tapauksessa yksi ajovalo palaa edelleen. Kuljetta‐
jan tietokeskuksessa näytetään va‐
roitus.
Varoitusvilkut
Käyttö painikkeella ¨.

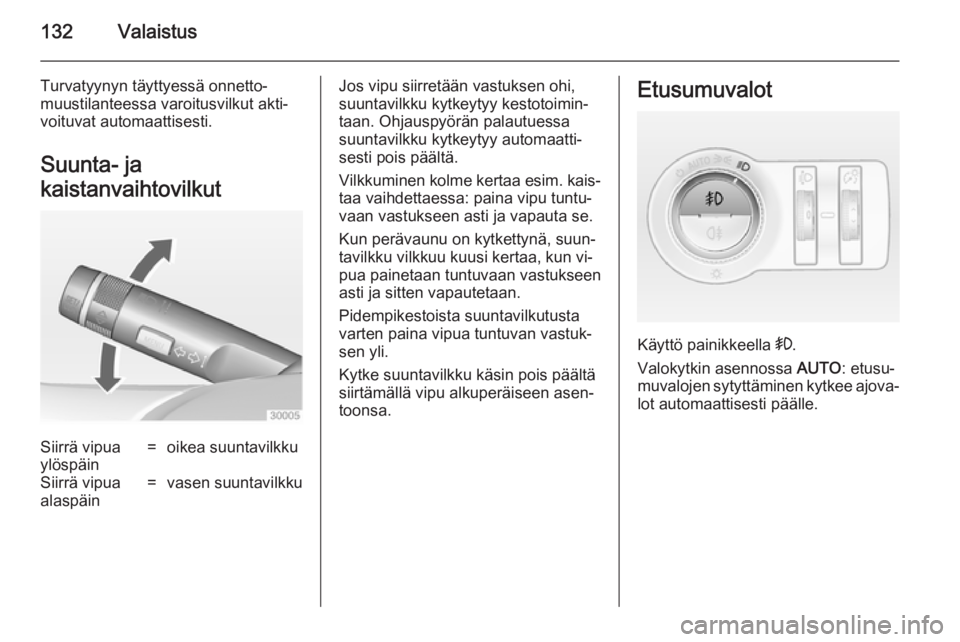

132Valaistus
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin=oikea suuntavilkkuSiirrä vipua
alaspäin=vasen suuntavilkkuJos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkkuminen kolme kertaa esim. kais‐ taa vaihdettaessa: paina vipu tuntu‐
vaan vastukseen asti ja vapauta se.
Kun perävaunu on kytkettynä, suun‐
tavilkku vilkkuu kuusi kertaa, kun vi‐
pua painetaan tuntuvaan vastukseen
asti ja sitten vapautetaan.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.Etusumuvalot
Käyttö painikkeella >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.

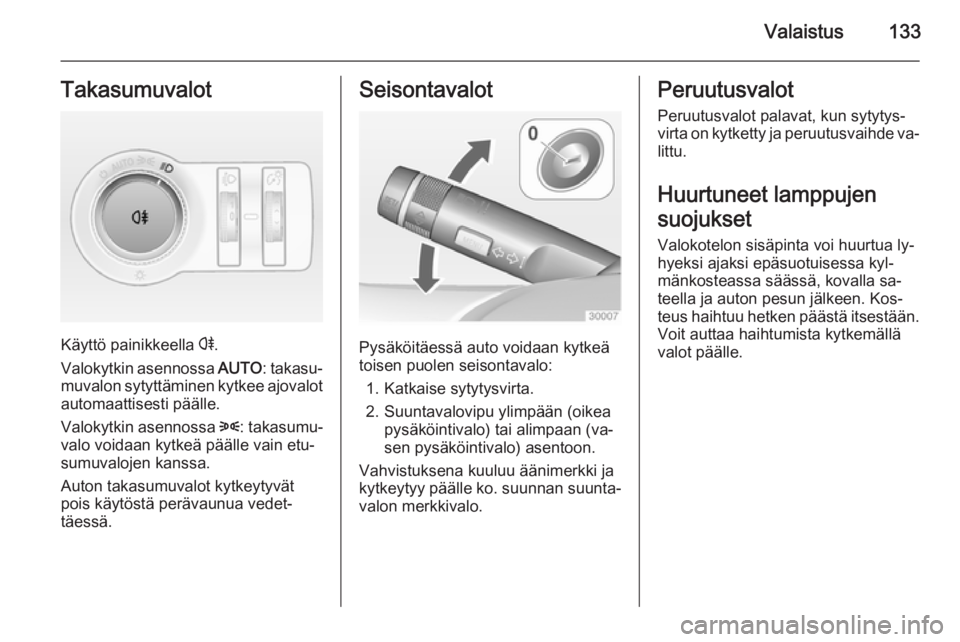

Valaistus133Takasumuvalot
Käyttö painikkeella r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐virta on kytketty ja peruutusvaihde va‐
littu.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua ly‐ hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään.
Voit auttaa haihtumista kytkemällä
valot päälle.

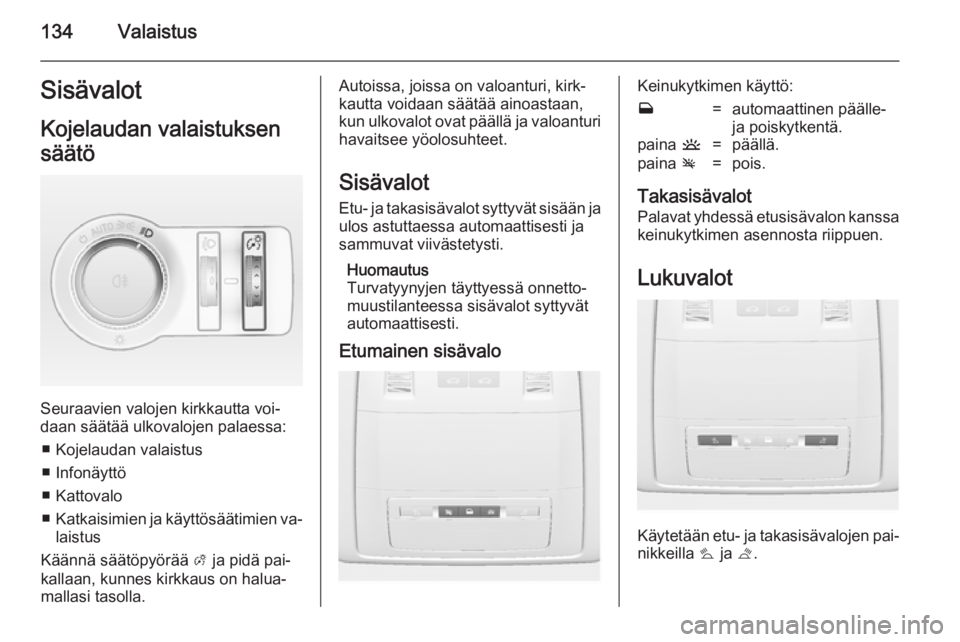

134ValaistusSisävalotKojelaudan valaistuksen
säätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
■ Kojelaudan valaistus
■ Infonäyttö
■ Kattovalo
■ Katkaisimien ja käyttösäätimien va‐
laistus
Käännä säätöpyörää A ja pidä pai‐
kallaan, kunnes kirkkaus on halua‐
mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐
kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi
havaitsee yöolosuhteet.
Sisävalot
Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävaloKeinukytkimen käyttö:w=automaattinen päälle-
ja poiskytkentä.paina u=päällä.paina v=pois.
Takasisävalot
Palavat yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.
Lukuvalot
Käytetään etu- ja takasisävalojen pai‐
nikkeilla s ja t.

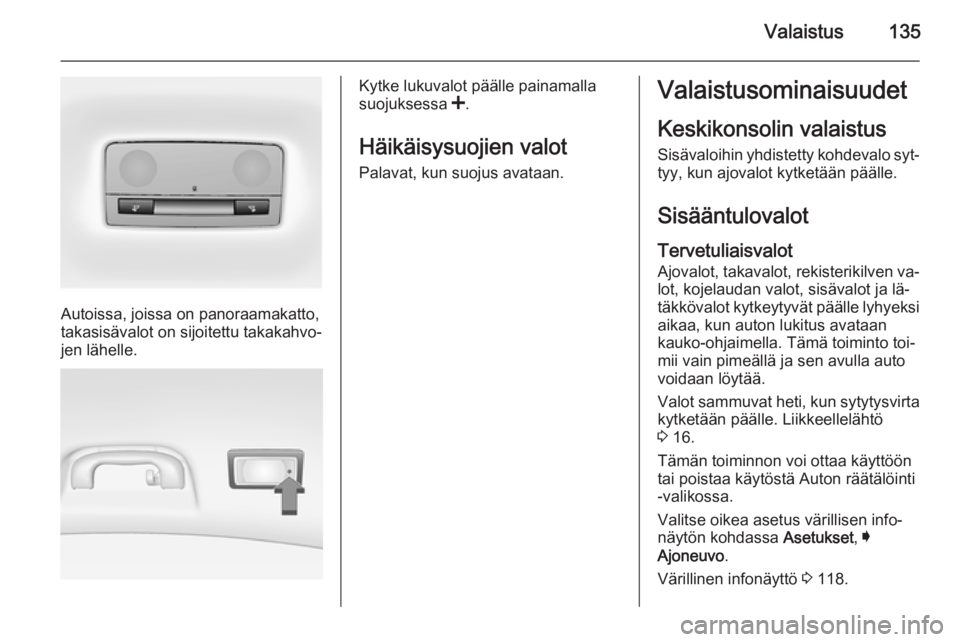

Valaistus135
Autoissa, joissa on panoraamakatto,
takasisävalot on sijoitettu takakahvo‐
jen lähelle.
Kytke lukuvalot päälle painamalla
suojuksessa <.
Häikäisysuojien valot
Palavat, kun suojus avataan.Valaistusominaisuudet
Keskikonsolin valaistus
Sisävaloihin yhdistetty kohdevalo syt‐
tyy, kun ajovalot kytketään päälle.
Sisääntulovalot
Tervetuliaisvalot
Ajovalot, takavalot, rekisterikilven va‐ lot, kojelaudan valot, sisävalot ja lä‐
täkkövalot kytkeytyvät päälle lyhyeksi
aikaa, kun auton lukitus avataan
kauko-ohjaimella. Tämä toiminto toi‐
mii vain pimeällä ja sen avulla auto
voidaan löytää.
Valot sammuvat heti, kun sytytysvirta kytketään päälle. Liikkeellelähtö
3 16.
Tämän toiminnon voi ottaa käyttöön
tai poistaa käytöstä Auton räätälöinti -valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.

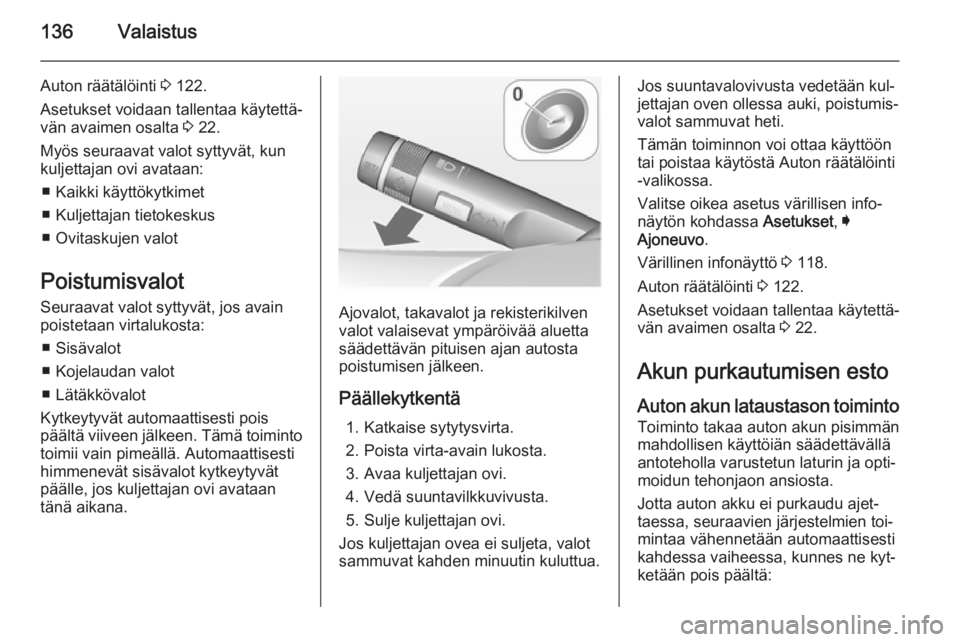

136Valaistus
Auton räätälöinti 3 122.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 22.
Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
■ Kaikki käyttökytkimet
■ Kuljettajan tietokeskus
■ Ovitaskujen valot
Poistumisvalot
Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
■ Sisävalot
■ Kojelaudan valot
■ Lätäkkövalot
Kytkeytyvät automaattisesti pois
päältä viiveen jälkeen. Tämä toiminto
toimii vain pimeällä. Automaattisesti
himmenevät sisävalot kytkeytyvät päälle, jos kuljettajan ovi avataan
tänä aikana.
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.
Päällekytkentä 1. Katkaise sytytysvirta.2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään kul‐
jettajan oven ollessa auki, poistumis‐
valot sammuvat heti.
Tämän toiminnon voi ottaa käyttöön
tai poistaa käytöstä Auton räätälöinti
-valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Asetukset voidaan tallentaa käytettä‐ vän avaimen osalta 3 22.
Akun purkautumisen esto Auton akun lataustason toiminto Toiminto takaa auton akun pisimmän
mahdollisen käyttöiän säädettävällä
antoteholla varustetun laturin ja opti‐
moidun tehonjaon ansiosta.
Jotta auton akku ei purkaudu ajet‐
taessa, seuraavien järjestelmien toi‐
mintaa vähennetään automaattisesti
kahdessa vaiheessa, kunnes ne kyt‐
ketään pois päältä:

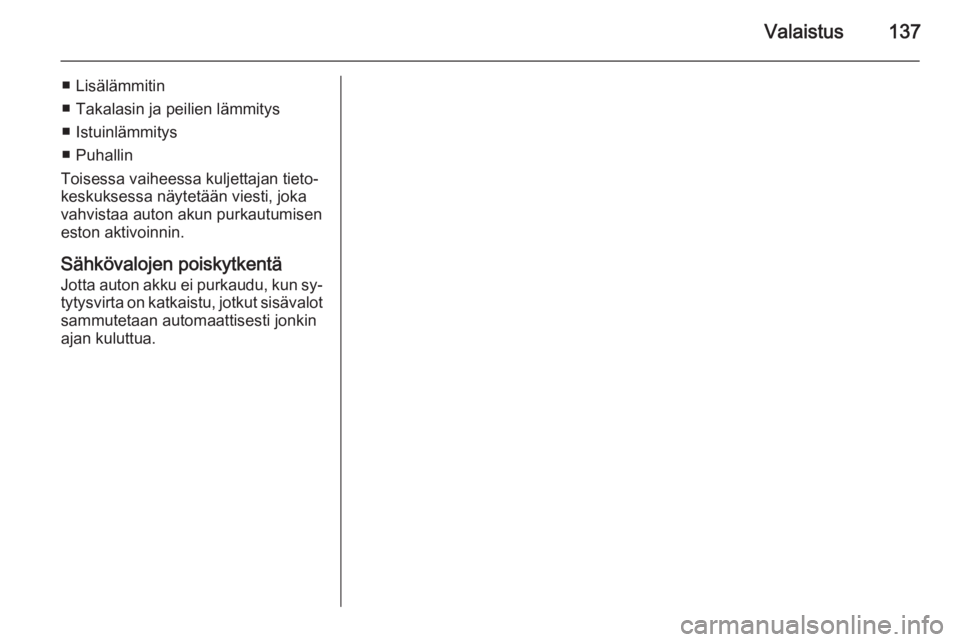

Valaistus137
■ Lisälämmitin
■ Takalasin ja peilien lämmitys
■ Istuinlämmitys
■ Puhallin
Toisessa vaiheessa kuljettajan tieto‐ keskuksessa näytetään viesti, joka
vahvistaa auton akun purkautumisen
eston aktivoinnin.
Sähkövalojen poiskytkentä
Jotta auton akku ei purkaudu, kun sy‐ tytysvirta on katkaistu, jotkut sisävalot
sammutetaan automaattisesti jonkin
ajan kuluttua.

138IlmastointiIlmastointiIlmastointijärjestelmät................138
Tuuletussuulakkeet ....................150
Ylläpito ....................................... 151Ilmastointijärjestelmät
Ilmastointilaite
Seuraavien toimintojen ohjaimet ja
painikkeet:
■ Lämpötila TEMP
■ Ilman suuntaus l M K
■ Puhaltimen nopeus Z
■ Jäähdytys A/C
■ Sisäkierto 4
■ Kuivaus ja sulatus V
Takalasin lämmitin Ü 3 41.
Lämmitetyt istuimet ß 3 53.
Tuuletetut istuimet
A 3 54.
Lämmitettävä ohjauspyörä * 3 87.
Lämpötila TEMP
Käännä säädintä:
punainen=lämmintäsininen=kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
