Sõitmine ja töörežiim209Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust ning seada
ohtu teie garantii.
Ärge kasutage laevade diisliõlisid,
kütteõlisid, Aquazole'i ega muid
diislikütuse ja vee emulsioone.
Diislikütust ei tohi segada
bensiinimootori kütustega.
Kütus vedelgaasiga
sõitmiseks
Vedelgaasi nimetuseks on LPG
(Liquefied Petroleum Gas, veeldatud
naftagaas) või siis prantsuse keeles
GPL (Gaz de Pétrole Liquéfié). LPG-
d tuntakse ka Autogasi nime all.
LPG koosneb peamiselt propaanist ja butaanist. Oktaaniarv on 105 ja 115
vahel, sõltuvalt butaani sisaldusest.
LPG-d hoiustatakse vedalal kujul
umbes 5–10-baarise rõhu juures.
Keemispunkt sõltub rõhust ja
segamisvahekorrast. Välisõhu rõhu
korral asub see -42 °C (puhas
propaan) ja -0,5 °C (puhas butaan)
juures.Ettevaatust
Süsteem töötab umbes -8 °C kuni
100 °C õhutemperatuuri juures.
LPG-süsteemi täielikku
funktsionaalsust on võimalik tagada vaid siis, kui kasutatakse vedelgaasi,
mis vastab standardi DIN EN 589
minimaalsetele nõuetele.
Kütusevaliku nupp
Vajutada bensiini ja vedelgaasi
kasutamise ümberlülitit LPG kohe, kui
on saavutatud vajalikud parameetrid
(jahutusvedeliku temperatuur, gaasi
temperatuur ja minimaalne mootori
pöörlemissagedus). Nõutud määrad
täidetakse tavaliselt pärast umbes
60 sekundi möödumist (olenevalt
välistemperatuurist) ja pärast
gaasipedaali esmakordset
allavajutamist. Märgutule olek näitab kehtivat töörežiimi.

210Sõitmine ja töörežiim
1 off=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole
võimalik, üht tüüpi
kütus on lõppenud
Niipea kui vedelgaasipaak on tühi,
lülitub automaatselt sisse bensiini
kasutamine, kuni süüde välja
lülitatakse.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule i või Y süttimiseni ja
seejärel tankida. See aitab
bensiinitoite korral kütusekvaliteeti ja
süsteemi toimimist säilitada.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Rikked ja parandusmeetmed
Juhul kui gaasirežiim ei ole võimalik,
kontrollige järgnevat:
■ Kas on olemas piisavalt vedelgaasi?
■ Kas käivitamiseks on piisavalt kütust?
Ekstreemsete temperatuuride ning
gaasi koostise koostoime tõttu võib
kuluda natukene rohkem aega, enne
kui süsteem bensiinirežiimilt
gaasirežiimile lülitub.
Kui miinimumnõuded ei ole täidetud,
võib süsteem ekstreemsetes
olukordades samuti tagasi
bensiinirežiimile lülituda.
Kõikide muude tõrgete korral
pöörduge abi saamiseks
hooldustöökotta.Ettevaatust
Selleks et tagada LPG-süsteemi
ohutust ning garantii kehtivust,
tohivad remonditöid ja seadistusi
teostada ainult väljaõpetatud
spetsialistid.
Vedelgaasile lisatakse kindel lõhn (lõhnastatud gaas), selleks et lekkeid
oleks võimalik kergesti tuvastada.
9 Hoiatus
Kui tunnete sõidukis või selle
vahetus läheduses gaasi lõhna,
lülitage kohe bensiinirežiimile
ümber. Tankimise ajal ei tohi
suitsetada. Hoidke kaugemale
lahtisest tulest ja süüteallikatest.
Ärge käivitage mootorit, kui gaasilõhn
on jätkuvalt tajutav. Võimaluse korral
sulgege multiventiili manuaalne
sulgeventiil. Multiventiil asub
pakiruumi tagumise põrandakatte all
paiknevas vedelgaasipaagis.

Sõitmine ja töörežiim211
Keerake pöidlaratast päripäeva.
Kui pärast manuaalse sulgeventiili
sulgemist ei ole gaasilõhna enam
tunda, võib sõidukit bensiinirežiimis
kasutada. Ärge käivitage mootorit, kui
gaasilõhn on jätkuvalt tajutav. Lasta
rikke põhjus hooldustöökojas
kõrvaldada.
Kui kasutate maa-aluseid parklaid,
järgige operaatori juhiseid ja
kohalikke seadusi.
Märkus
Õnnetuse korral lülitage süüde ja
valgustid välja. Sulgege multiventiili
manuaalne sulgeventiil.Tankimine9 Oht
Enne tankimist tuleb mootor ja
kõik välised põlemiskambriga
soojendusseadmed välja lülitada.
Lülitada välja mobiiltelefonid.
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
9 Oht
Kütus on tuleohtlik ja
plahvatusohtlik. Tankimise ajal ei tohi suitsetada. Tankimise ajal
tuleb vältida leegi või sädemete
teket.
Kui sõiduki salongis on tunda
kütuse lõhna, tuleb lasta selle
põhjus kohe hooldustöökojas
kõrvaldada.
Ettevaatust
Vale kütuse tankimisel ärge
lülitage süüdet sisse.
Kütusepaagi täiteava luuk on sõiduki
tagaosas paremal pool.

212Sõitmine ja töörežiim
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud. Kütusepaagi
täiteava luugi avamiseks tuleb luugile vajutada.
Avamiseks keerake korki aeglaselt
vasakule.
Bensiini ja diislikütuse tankimine Avamiseks keerake korki aeglaseltvasakule.Kütusepaagi täiteava korgi saab
kinnitada täiteava luugi küljes olevale
klambri külge.
Tankimiseks sisestage pumba otsik
täielikult ja lülitage see sisse.
Pärast automaatset katkemist võib
paaki lisada maksimaalselt kaks
kütuseannust.
Ettevaatust
Sõiduki kerele sattunud kütus
tuleb kohe ära pühkida.
Sulgemiseks keerake kütusepaagi täiteava korki paremale, kuni kostubklõps.
Sulgege klapp ja laske sellel
fikseeruda.
Vedelgaasi tankimine
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
Vedelgaasi täiteventiil asub
kütusepaagi korgi taga.
Keerake kaitsekork täiteava küljest
lahti.

Sõitmine ja töörežiim213
Kruvige nõutav adapter käsitsi
pingutades täiteava külge.
ACME adapter: Keerake täiteotsiku
mutter adapteri külge. Vajutage
lukustushoob alla täiteotsikule.
DISH (Itaalia) täitekael: Asetage
täiteotsik adapterisse. Vajutage
lukustushoob alla täiteotsikule.
Bajonett-täitekael: Asetage täiteotsik
adapterisse ning pöörake veerand
pööret paremale või vasakule.
Tõmmake täiteotsiku lukustushoob
täielikult alla.
EURO täitekael: Vajutage täiteotsik
adapterisse, kuni see ühendub.
Vajutage vedelgaasi tankla nuppu.
Täitesüsteem seiskub või hakkab
aeglasemalt tööle, kui 80% paagi mahust on täidetud (maksimaalne
täituvustase).
Vabastage täitesüsteemi nupp ning
täitmisprotsess peatub. Vabastage
lukustushoob ja eemaldage
täiteotsik. Väike kogus vedelgaasi
võib seejuures välja lekkida.
Eemaldage adapter ja paigutage see
sõidukisse.Asetage kaitsekork paika, et
takistada võõrkehade sattumist
täiteavasse ja -süsteemi.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.
9 Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80 %
ulatuses.
Vedelgaasipaagi multiventiil piirab
automaatselt täitemahtu. Kui
tangitakse suurem kogus, siis
soovitame autot mitte päikese kätte
jätta, enne kui üleliigne kogus on ära
kasutatud.
Täiteadapter
Kuna täitesüsteemid ei ole
standardiseeritud, on vajalik
kasutada erinevaid adaptereid, mida

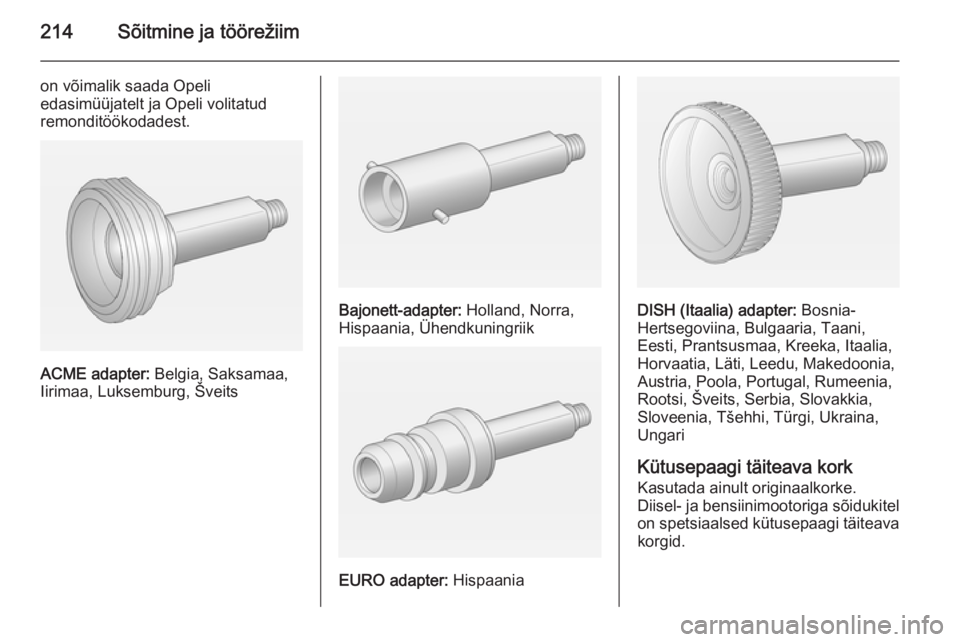

214Sõitmine ja töörežiim
on võimalik saada Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodadest.
ACME adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits
Bajonett-adapter: Holland, Norra,
Hispaania, Ühendkuningriik
EURO adapter: Hispaania
DISH (Itaalia) adapter: Bosnia-
Hertsegoviina, Bulgaaria, Taani,
Eesti, Prantsusmaa, Kreeka, Itaalia,
Horvaatia, Läti, Leedu, Makedoonia,
Austria, Poola, Portugal, Rumeenia,
Rootsi, Šveits, Serbia, Slovakkia,
Sloveenia, Tšehhi, Türgi, Ukraina,
Ungari
Kütusepaagi täiteava kork
Kasutada ainult originaalkorke.
Diisel- ja bensiinimootoriga sõidukitel on spetsiaalsed kütusepaagi täiteava
korgid.

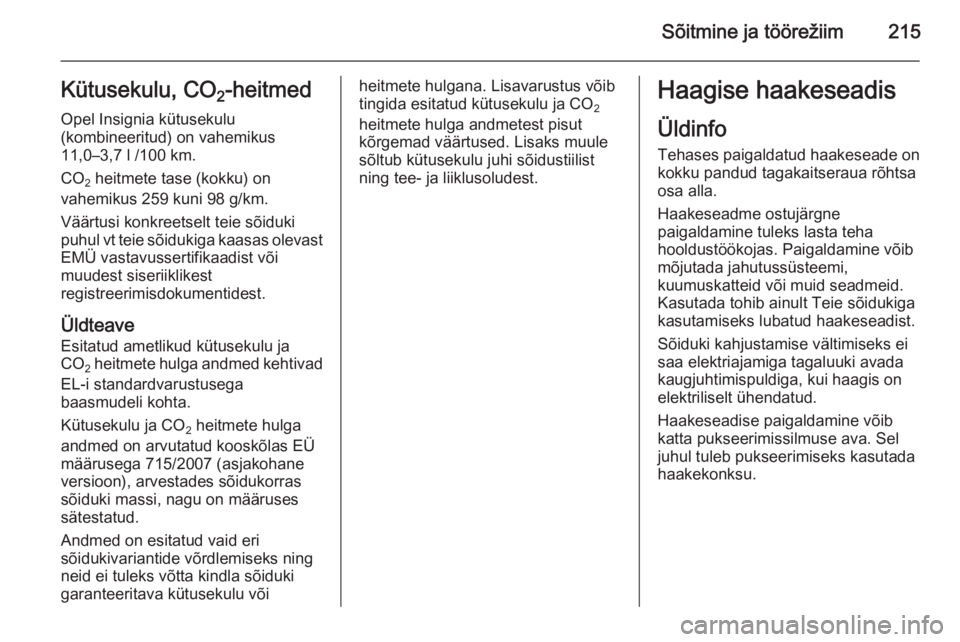

Sõitmine ja töörežiim215Kütusekulu, CO2-heitmed
Opel Insignia kütusekulu
(kombineeritud) on vahemikus
11,0–3,7 l /100 km.
CO 2 heitmete tase (kokku) on
vahemikus 259 kuni 98 g/km.
Väärtusi konkreetselt teie sõiduki
puhul vt teie sõidukiga kaasas olevast
EMÜ vastavussertifikaadist või
muudest siseriiklikest
registreerimisdokumentidest.
Üldteave Esitatud ametlikud kütusekulu ja
CO 2 heitmete hulga andmed kehtivad
EL-i standardvarustusega
baasmudeli kohta.
Kütusekulu ja CO 2 heitmete hulga
andmed on arvutatud kooskõlas EÜ
määrusega 715/2007 (asjakohane
versioon), arvestades sõidukorras
sõiduki massi, nagu on määruses
sätestatud.
Andmed on esitatud vaid eri
sõidukivariantide võrdlemiseks ning
neid ei tuleks võtta kindla sõiduki
garanteeritava kütusekulu võiheitmete hulgana. Lisavarustus võib
tingida esitatud kütusekulu ja CO 2
heitmete hulga andmetest pisut
kõrgemad väärtused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.Haagise haakeseadis
Üldinfo Tehases paigaldatud haakeseade onkokku pandud tagakaitseraua rõhtsa
osa alla.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Kasutada tohib ainult Teie sõidukiga
kasutamiseks lubatud haakeseadist.
Sõiduki kahjustamise vältimiseks ei
saa elektriajamiga tagaluuki avada
kaugjuhtimispuldiga, kui haagis on
elektriliselt ühendatud.
Haakeseadise paigaldamine võib
katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu.

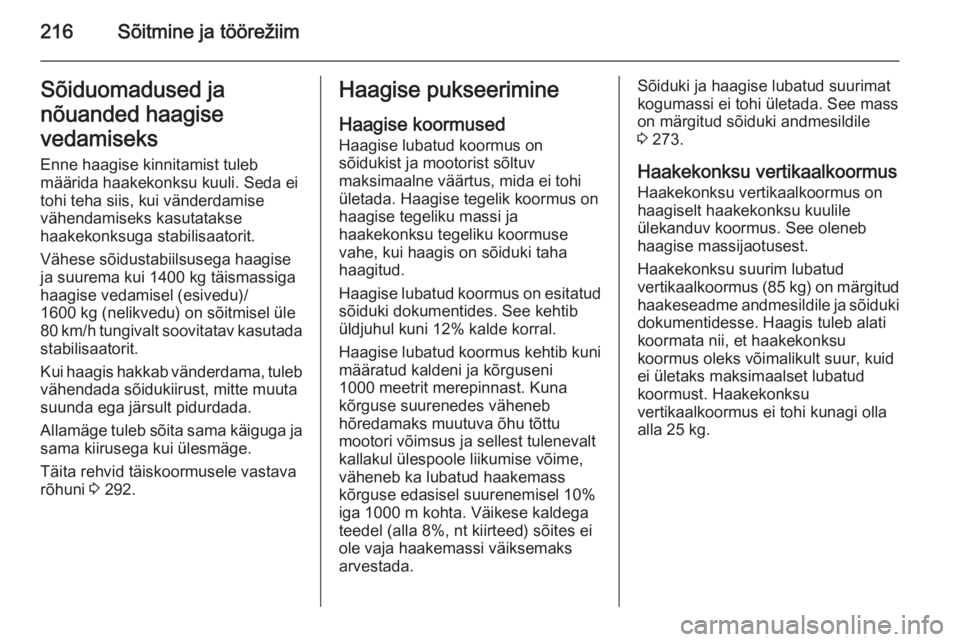

216Sõitmine ja töörežiimSõiduomadused ja
nõuanded haagise
vedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Vähese sõidustabiilsusega haagise
ja suurema kui 1400 kg täismassiga haagise vedamisel (esivedu)/
1600 kg (nelikvedu) on sõitmisel üle
80 km/h tungivalt soovitatav kasutada stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb
vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava rõhuni 3 292.Haagise pukseerimine
Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud
sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib kuni määratud kaldeni ja kõrguseni
1000 meetrit merepinnast. Kuna
kõrguse suurenedes väheneb
hõredamaks muutuva õhu tõttu
mootori võimsus ja sellest tulenevalt
kallakul ülespoole liikumise võime,
väheneb ka lubatud haakemass
kõrguse edasisel suurenemisel 10%
iga 1000 m kohta. Väikese kaldega teedel (alla 8%, nt kiirteed) sõites ei
ole vaja haakemassi väiksemaks
arvestada.Sõiduki ja haagise lubatud suurimat kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 273.
Haakekonksu vertikaalkoormus Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (85 kg) on märgitud haakeseadme andmesildile ja sõiduki
dokumentidesse. Haagis tuleb alati
koormata nii, et haakekonksu
koormus oleks võimalikult suur, kuid
ei ületaks maksimaalset lubatud
koormust. Haakekonksu
vertikaalkoormus ei tohi kunagi olla
alla 25 kg.

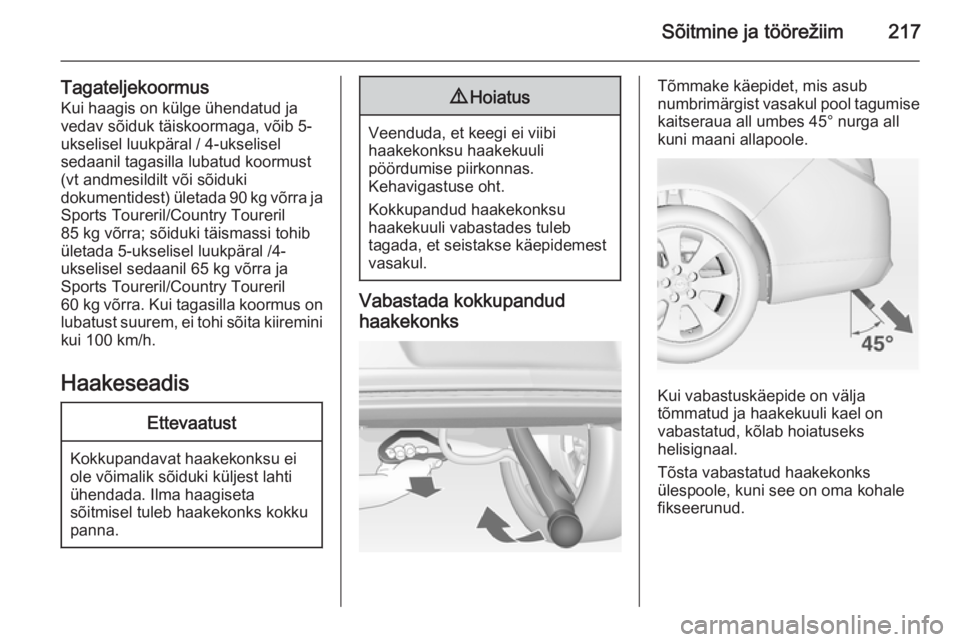

Sõitmine ja töörežiim217
TagateljekoormusKui haagis on külge ühendatud ja
vedav sõiduk täiskoormaga, võib 5- ukselisel luukpäral / 4-ukselisel
sedaanil tagasilla lubatud koormust
(vt andmesildilt või sõiduki
dokumentidest) ületada 90 kg võrra ja
Sports Toureril/Country Toureril
85 kg võrra; sõiduki täismassi tohib ületada 5-ukselisel luukpäral /4-
ukselisel sedaanil 65 kg võrra ja
Sports Toureril/Country Toureril
60 kg võrra. Kui tagasilla koormus on
lubatust suurem, ei tohi sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Kokkupandavat haakekonksu ei
ole võimalik sõiduki küljest lahti
ühendada. Ilma haagiseta
sõitmisel tuleb haakekonks kokku
panna.
9 Hoiatus
Veenduda, et keegi ei viibi
haakekonksu haakekuuli
pöördumise piirkonnas.
Kehavigastuse oht.
Kokkupandud haakekonksu
haakekuuli vabastades tuleb
tagada, et seistakse käepidemest
vasakul.
Vabastada kokkupandud
haakekonks
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
kuni maani allapoole.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Tõsta vabastatud haakekonks
ülespoole, kuni see on oma kohale
fikseerunud.

218Sõitmine ja töörežiim
Veenduge, et haakekonks on
korralikult oma kohale fikseerunud ja
vabastatud käepide juhitud tagasi
oma varjatud algasendisse. Vastasel
juhul helisignaal ei lakka.

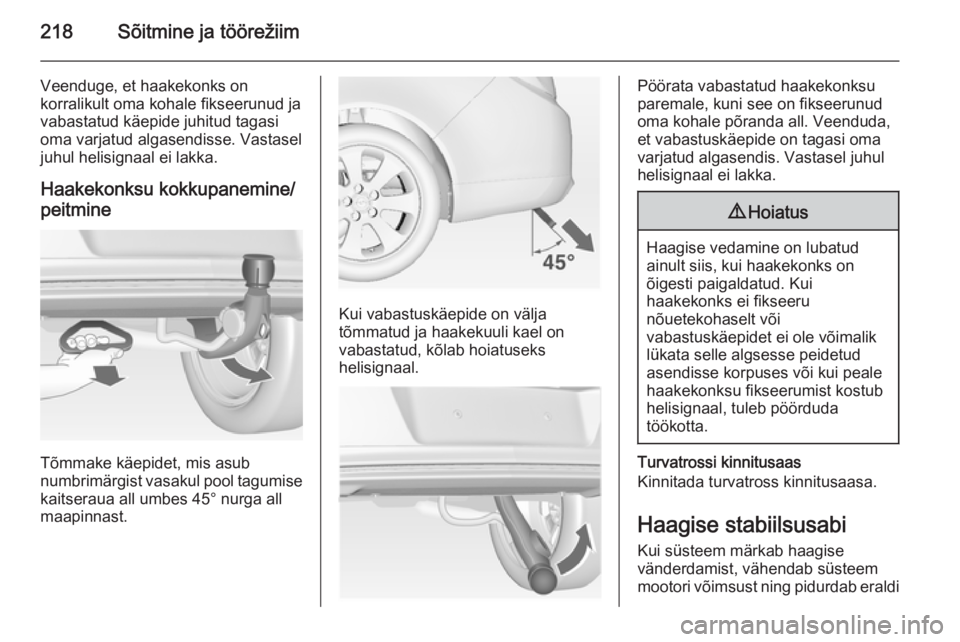

Haakekonksu kokkupanemine/
peitmine
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
maapinnast.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Pöörata vabastatud haakekonksu
paremale, kuni see on fikseerunud
oma kohale põranda all. Veenduda,
et vabastuskäepide on tagasi oma
varjatud algasendis. Vastasel juhul
helisignaal ei lakka.9 Hoiatus
Haagise vedamine on lubatud
ainult siis, kui haakekonks on
õigesti paigaldatud. Kui
haakekonks ei fikseeru
nõuetekohaselt või
vabastuskäepidet ei ole võimalik
lükata selle algsesse peidetud
asendisse korpuses või kui peale
haakekonksu fikseerumist kostub
helisignaal, tuleb pöörduda
töökotta.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Haagise stabiilsusabi Kui süsteem märkab haagise
vänderdamist, vähendab süsteem
mootori võimsust ning pidurdab eraldi
