OPEL INSIGNIA 2014.5 Uputstvo za upotrebu (in Serbian)

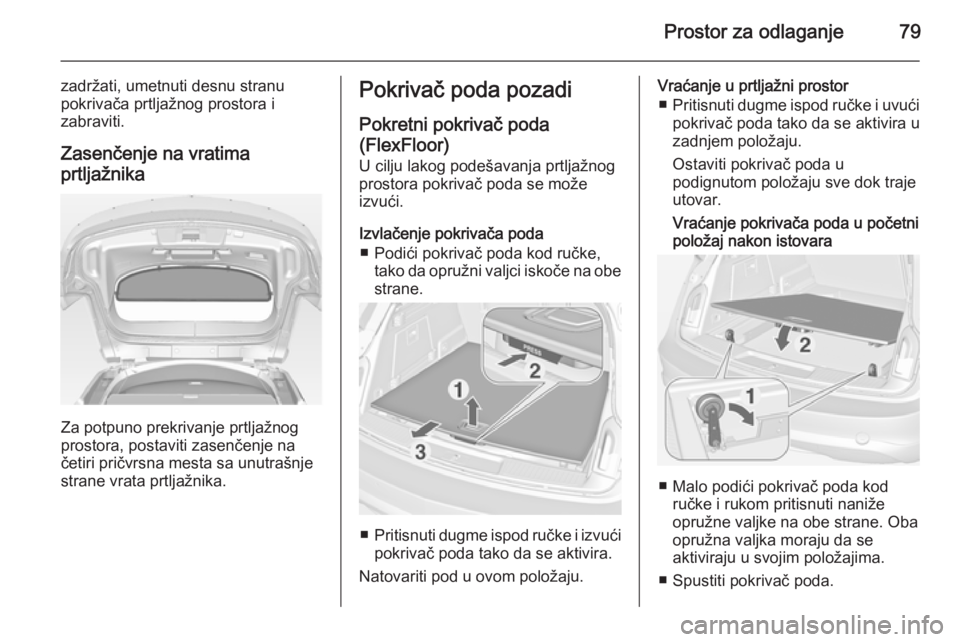

Prostor za odlaganje79
zadržati, umetnuti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Zasenčenje na vratima
prtljažnika
Za potpuno prekrivanje prtljažnog
prostora, postaviti zasenčenje na
četiri pričvrsna mesta sa unutrašnje
strane vrata prtljažnika.
Pokrivač poda pozadi
Pokretni pokrivač poda
(FlexFloor) U cilju lakog podešavanja prtljažnogprostora pokrivač poda se može
izvući.
Izvlačenje pokrivača poda ■ Podići pokrivač poda kod ručke, tako da opružni valjci iskoče na obe
strane.
■ Pritisnuti dugme ispod ručke i izvući
pokrivač poda tako da se aktivira.
Natovariti pod u ovom položaju.
Vraćanje u prtljažni prostor ■ Pritisnuti dugme ispod ručke i uvući
pokrivač poda tako da se aktivira u
zadnjem položaju.
Ostaviti pokrivač poda u
podignutom položaju sve dok traje
utovar.
Vraćanje pokrivača poda u početni
položaj nakon istovara
■ Malo podići pokrivač poda kod ručke i rukom pritisnuti naniže
opružne valjke na obe strane. Oba
opružna valjka moraju da se
aktiviraju u svojim položajima.
■ Spustiti pokrivač poda.

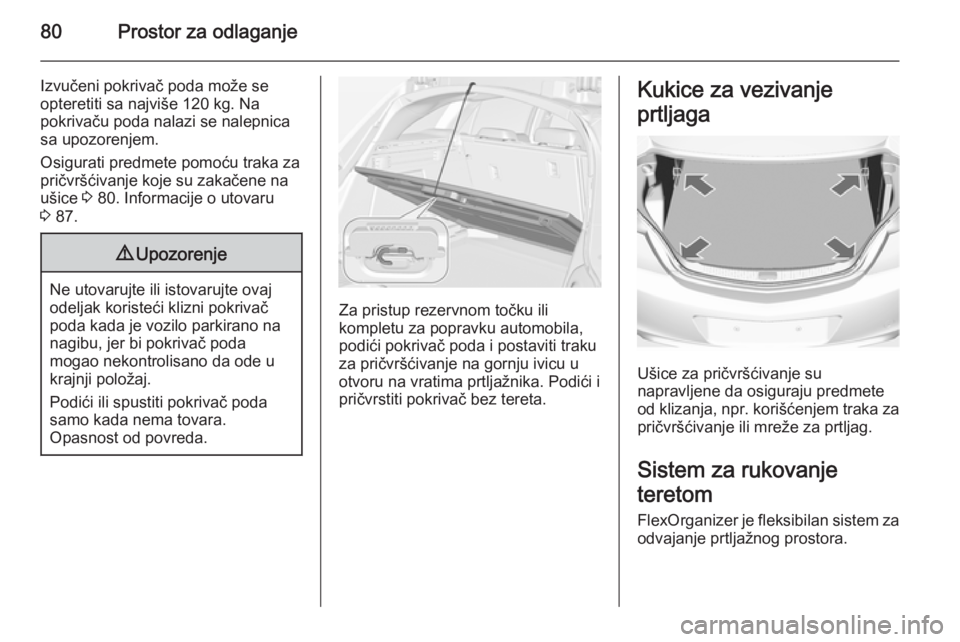

80Prostor za odlaganje
Izvučeni pokrivač poda može se
opteretiti sa najviše 120 kg. Na
pokrivaču poda nalazi se nalepnica
sa upozorenjem.
Osigurati predmete pomoću traka za
pričvršćivanje koje su zakačene na
ušice 3 80. Informacije o utovaru
3 87.9 Upozorenje
Ne utovarujte ili istovarujte ovaj
odeljak koristeći klizni pokrivač
poda kada je vozilo parkirano na
nagibu, jer bi pokrivač poda
mogao nekontrolisano da ode u
krajnji položaj.
Podići ili spustiti pokrivač poda
samo kada nema tovara.
Opasnost od povreda.
Za pristup rezervnom točku ili
kompletu za popravku automobila, podići pokrivač poda i postaviti traku
za pričvršćivanje na gornju ivicu u
otvoru na vratima prtljažnika. Podići i
pričvrstiti pokrivač bez tereta.
Kukice za vezivanje
prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje
teretom FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.

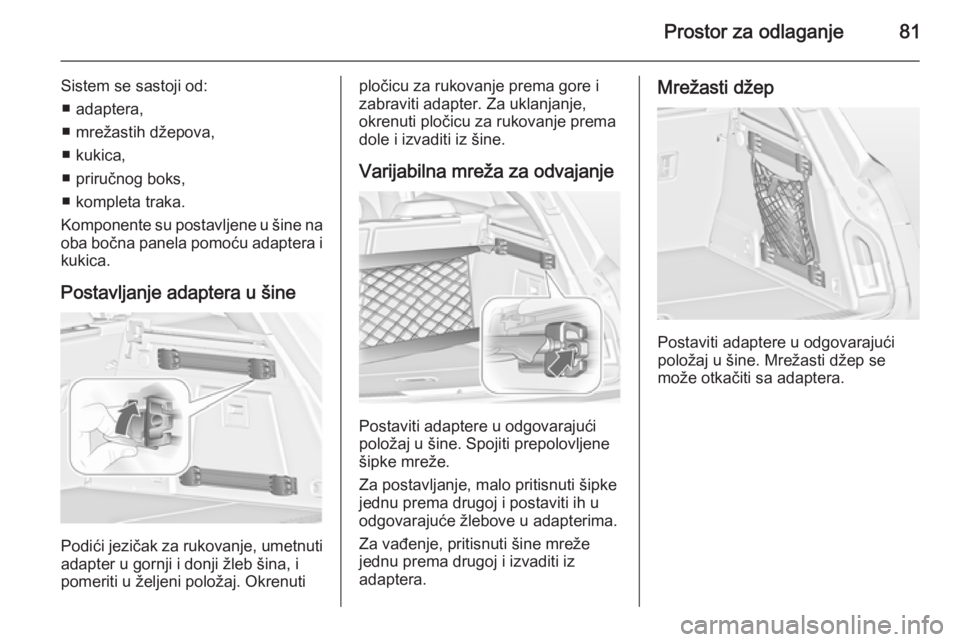

Prostor za odlaganje81
Sistem se sastoji od:■ adaptera,
■ mrežastih džepova,
■ kukica,
■ priručnog boks,
■ kompleta traka.
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.

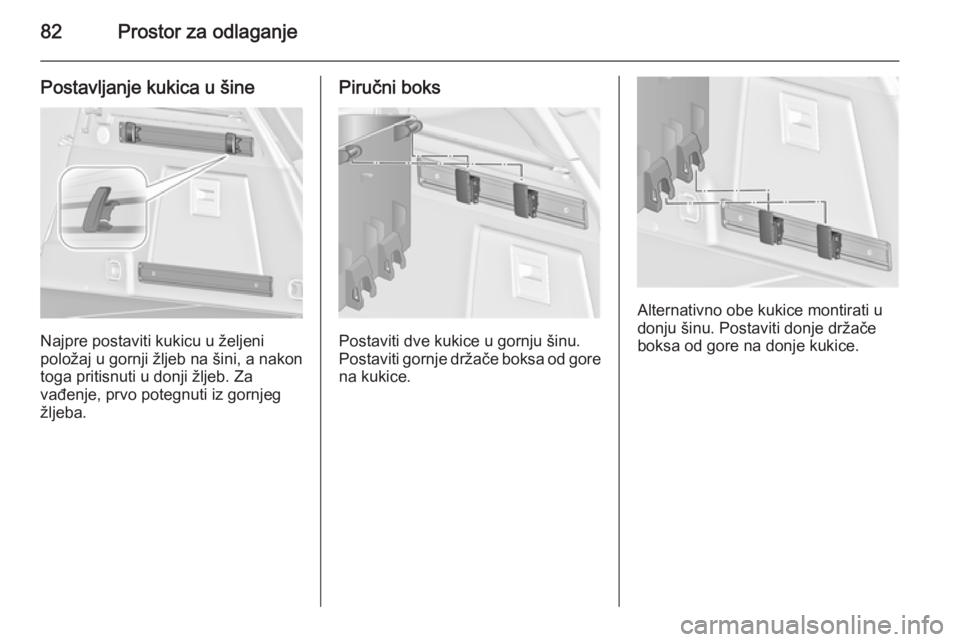

82Prostor za odlaganje
Postavljanje kukica u šine
Najpre postaviti kukicu u željeni
položaj u gornji žljeb na šini, a nakon
toga pritisnuti u donji žljeb. Za
vađenje, prvo potegnuti iz gornjeg
žljeba.
Piručni boks
Postaviti dve kukice u gornju šinu.
Postaviti gornje držače boksa od gore
na kukice.
Alternativno obe kukice montirati u
donju šinu. Postaviti donje držače
boksa od gore na donje kukice.

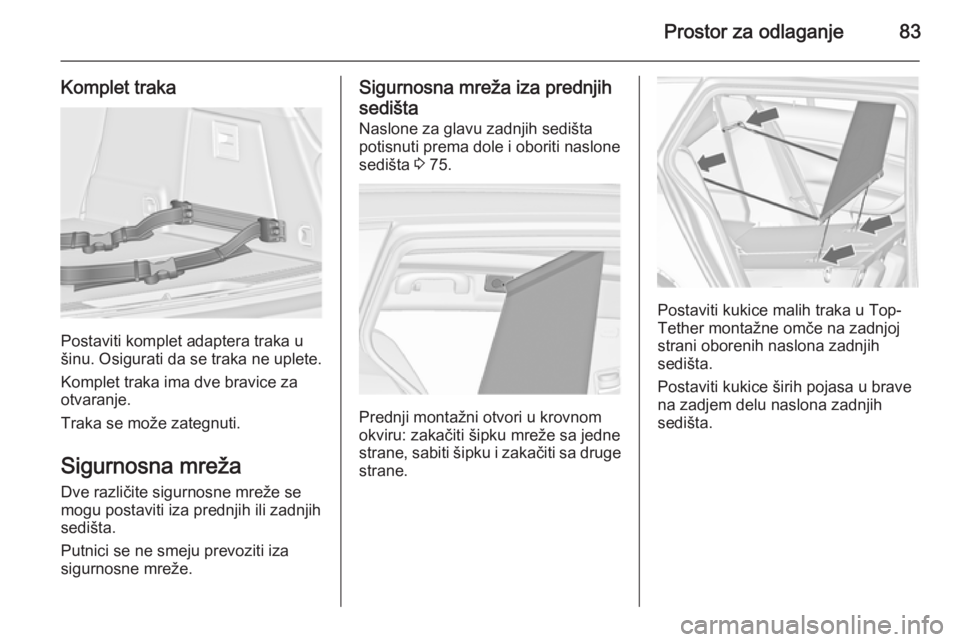

Prostor za odlaganje83
Komplet traka
Postaviti komplet adaptera traka u
šinu. Osigurati da se traka ne uplete.
Komplet traka ima dve bravice za
otvaranje.
Traka se može zategnuti.
Sigurnosna mreža
Dve različite sigurnosne mreže se
mogu postaviti iza prednjih ili zadnjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Sigurnosna mreža iza prednjih
sedišta
Naslone za glavu zadnjih sedišta potisnuti prema dole i oboriti naslone
sedišta 3 75.
Prednji montažni otvori u krovnom
okviru: zakačiti šipku mreže sa jedne
strane, sabiti šipku i zakačiti sa druge strane.
Postaviti kukice malih traka u Top-
Tether montažne omče na zadnjoj
strani oborenih naslona zadnjih
sedišta.
Postaviti kukice širih pojasa u brave
na zadjem delu naslona zadnjih
sedišta.

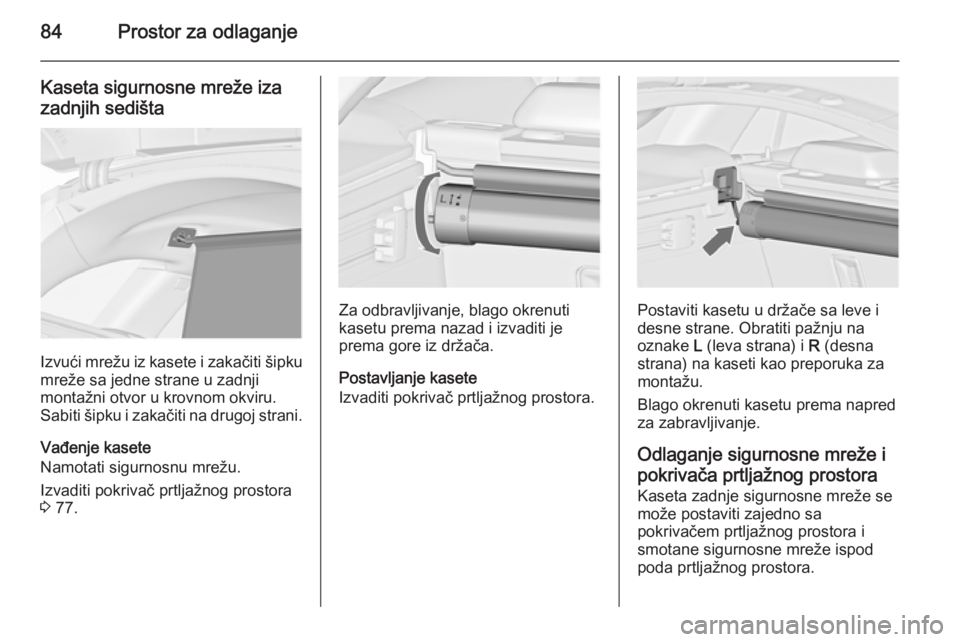

84Prostor za odlaganje
Kaseta sigurnosne mreže iza
zadnjih sedišta
Izvući mrežu iz kasete i zakačiti šipku
mreže sa jedne strane u zadnji
montažni otvor u krovnom okviru.
Sabiti šipku i zakačiti na drugoj strani.
Vađenje kasete
Namotati sigurnosnu mrežu.
Izvaditi pokrivač prtljažnog prostora
3 77.
Za odbravljivanje, blago okrenuti
kasetu prema nazad i izvaditi je
prema gore iz držača.
Postavljanje kasete
Izvaditi pokrivač prtljažnog prostora.Postaviti kasetu u držače sa leve i
desne strane. Obratiti pažnju na
oznake L (leva strana) i R (desna
strana) na kaseti kao preporuka za
montažu.
Blago okrenuti kasetu prema napred
za zabravljivanje.
Odlaganje sigurnosne mreže i
pokrivača prtljažnog prostora
Kaseta zadnje sigurnosne mreže se
može postaviti zajedno sa
pokrivačem prtljažnog prostora i
smotane sigurnosne mreže ispod
poda prtljažnog prostora.

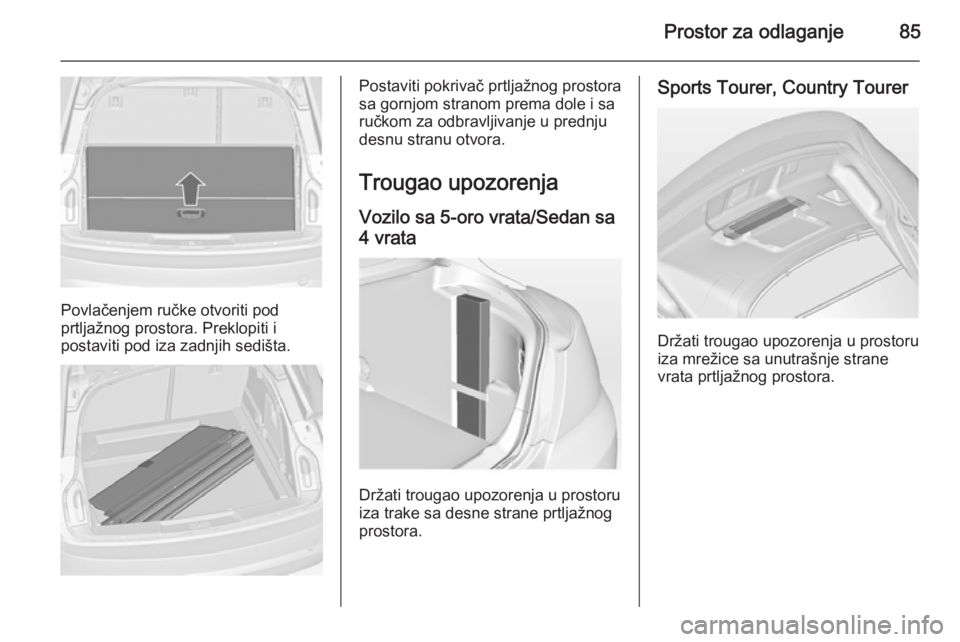

Prostor za odlaganje85
Povlačenjem ručke otvoriti pod
prtljažnog prostora. Preklopiti i
postaviti pod iza zadnjih sedišta.
Postaviti pokrivač prtljažnog prostora
sa gornjom stranom prema dole i sa
ručkom za odbravljivanje u prednju desnu stranu otvora.
Trougao upozorenja Vozilo sa 5-oro vrata/Sedan sa
4 vrata
Držati trougao upozorenja u prostoru
iza trake sa desne strane prtljažnog
prostora.
Sports Tourer, Country Tourer
Držati trougao upozorenja u prostoru
iza mrežice sa unutrašnje strane vrata prtljažnog prostora.

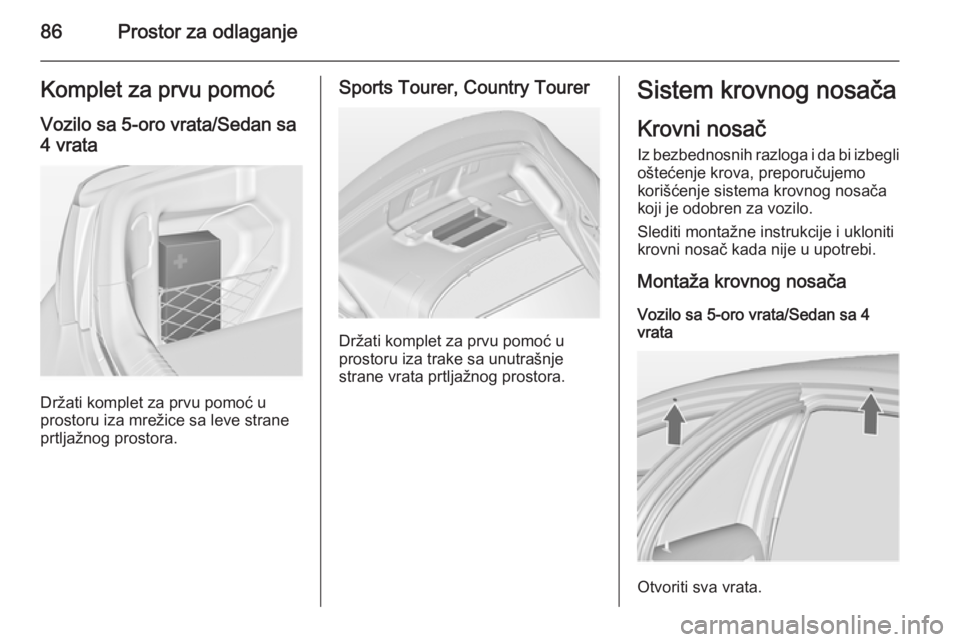

86Prostor za odlaganjeKomplet za prvu pomoć
Vozilo sa 5-oro vrata/Sedan sa
4 vrata
Držati komplet za prvu pomoć u
prostoru iza mrežice sa leve strane
prtljažnog prostora.
Sports Tourer, Country Tourer
Držati komplet za prvu pomoć u
prostoru iza trake sa unutrašnje
strane vrata prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Vozilo sa 5-oro vrata/Sedan sa 4
vrata
Otvoriti sva vrata.

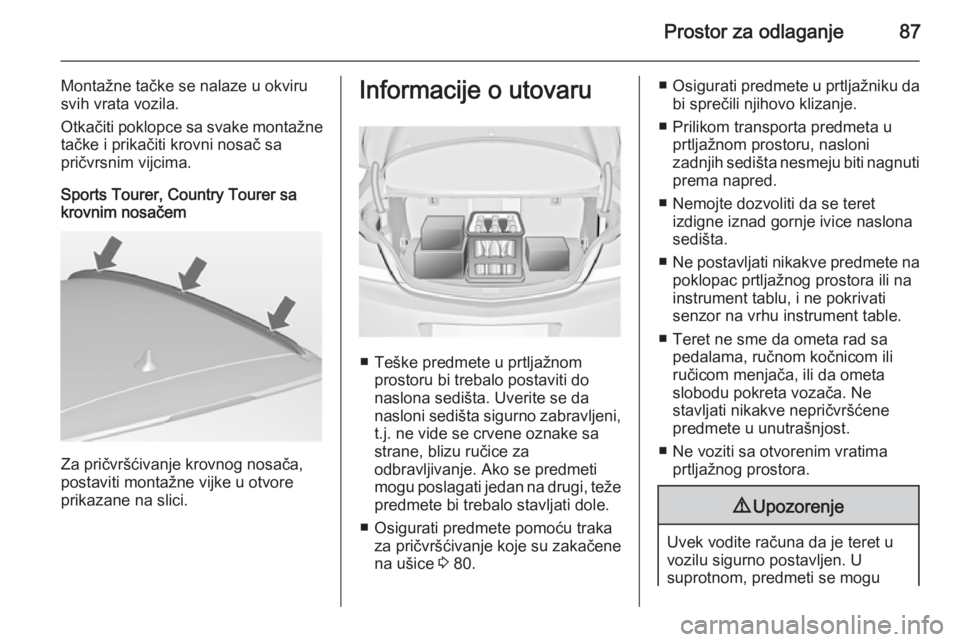

Prostor za odlaganje87
Montažne tačke se nalaze u okviru
svih vrata vozila.
Otkačiti poklopce sa svake montažne
tačke i prikačiti krovni nosač sa
pričvrsnim vijcima.
Sports Tourer, Country Tourer sa
krovnim nosačem
Za pričvršćivanje krovnog nosača,
postaviti montažne vijke u otvore
prikazane na slici.
Informacije o utovaru
■ Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uverite se da
nasloni sedišta sigurno zabravljeni, t.j. ne vide se crvene oznake sa
strane, blizu ručice za
odbravljivanje. Ako se predmeti
mogu poslagati jedan na drugi, teže
predmete bi trebalo stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 80.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti nagnuti
prema napred.
■ Nemojte dozvoliti da se teret izdigne iznad gornje ivice naslona
sedišta.
■ Ne postavljati nikakve predmete na
poklopac prtljažnog prostora ili na
instrument tablu, i ne pokrivati
senzor na vrhu instrument table.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu

88Prostor za odlaganje
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu poločicu
3 279) i težine praznog vozila po
EC-u.
Za proračun korisnog tereta, uneti
podatke vašeg vozila u tabelu
težina na početka ovog uputstva.
Težina praznog vozila po EC
normativima, sadrži
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i svih
tečnosti (napunjenost rezervoara
za gorivo 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
resporediti teret i propisno ga
osigurati trakama za pričvršćivanje. Podesiti pritisak pneumatika i
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
100 kg. Opterećenje krova se
sastoji od težine krovnog nosača i tereta koji se nosi.
