Kørsel og betjening193
Bemærkninger
Efter brug skal den avancerede par‐ keringsassistent kalibreres. For at
opnå optimal parkeringsvejledning
kræves en køreafstand på mindst
10 km, inklusive en række sving.
Blindvinkel-alarm
Blindvinkel-alarmsystemet registre‐
rer og rapporter genstande på hver
side af bilen, inden for en bestemt
"blindvinkel"-zone. Systemet advarer
visuelt i begge sidespejle, når der re‐
gistreres genstande, der måske ikke
er synlige i de indvendige og udven‐
dige spejle.
Systemets sensorer sidder i kofange‐
ren på venstre og højre side af bilen.9 Advarsel
Blindvinkel-alarm erstatter ikke fø‐
rerens udsyn.
Systemet registrerer ikke: ■ Køretøjer uden for de blinde zo‐
ner, der kan nærme sig hurtigt.
■ Fodgængere, cyklister eller dyr.
Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer en bil i blind‐ vinkelzonen, mens bilen kører
fremad, tænder et gult advarselssym‐
bol B i det relevante sidespejl, enten
når man overhaler en bil eller bliver
overhalet. Hvis føreren derefter akti‐
verer blinklyset, begynder advarsels‐
symbolet B at blinke gult som en ad‐
varsel om ikke at skifte vognbane.
Når bilen startes, tænder displayet for
begge sidespejle kortvarigt for at an‐
give, at systemet er aktiveret.
Hvis bilen er udstyret med vognbane‐ skiftalarm 3 194, vises symbolet
F i spejlene.

194Kørsel og betjening
Systemet kan aktiveres og deaktive‐
res under Individuelle indstillinger.
Vælg den relevante indstilling i
Indstillinger , I Bil på farve-info-dis‐
playet.
Farve-info-display 3 114.
Individuelle indstillinger 3 118.
Deaktivering angives af en medde‐ lelse i førerinformationscentret (DIC).
Registreringszoner Systemets sensor dækker en zone på
omkring 3,5 meter på begge sider af
bilen. Denne zone starter ved hvert
sidespejl og når ca. 3 meter bagud. Højden af zonen er mellem ca.
0,5 meter og 2 meter fra jorden.
Systemet deaktiveres, hvis bilen kø‐
rer med påhæng.
Blindvinkel-alarm er beregnet til at ig‐ norere stationære genstande som
f.eks. autoværn, stolper, kantsten,
mure og bjælker. Parkerede biler eller
modkørende biler registreres ikke.
Fejl Lejlighedsvis vil systemet glemme at
advare. Dette kan ske under normale omstændigheder og vil øges i våde
forhold.
Blindvinkel-alarm fungerer ikke, når
venstre eller højre hjørne af den ba‐
geste kofanger er dækket af mudder,
snavs, sne, is eller sjap, og i kraftige
regnskyl. Rengøringsanvisninger
3 258.
I tilfælde af en fejl i systemet, eller hvis
systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret (DIC). Søg hjælp på et værksted.Vognbaneskiftalarm
Foruden blindvinkel-alarmen 3 193,
genkender vognbaneskiftalarmen kø‐
retøjer, der hurtigt nærmer sig bagfra
i parallelle baner ved siden af din bil.
Hvis bilen er udstyret med vognbane‐
skiftalarm, er blindvinkel-alarmen al‐
tid inkluderet.
Systemet advarer visuelt i hvert side‐
spejl, når det opdager et hurtigt nær‐ mende køretøj bagfra.
Radarafstandssensorerne er placeret i bagkofangeren.9 Advarsel
Funktionen Vognbaneskiftalarm
erstatter ikke førerens udsyn.
Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer, at et køretøj nærmer sig bagfra og kører betydeligt
hurtigere, lyser det gule advarsels‐
symbol F i det pågældende side‐
spejl. Hvis føreren derefter aktiverer

Kørsel og betjening195
blinklyset, begynder advarselssym‐
bolet F at blinke gult som en ad‐
varsel om ikke at skifte vognbane.
Desuden høres en advarselsklokke.
Når bilen startes, tænder displayet for
begge sidespejle kortvarigt for at an‐
give, at systemet er aktiveret.
Registreringszoner
Systemets sensorer dækker et om‐
råde på ca. 3,5 meter parallelt på
begge bilens sider og ca. 3 meter bag blindvinkel-alarmen (A) og ca.
70 meter bag vognbaneskiftalarmen
(B) i parallelle baner. Områderne star‐
ter ved hvert sidespejl. Højden af zo‐
nen er mellem ca. 0,5 meter og
2 meter fra jorden.
Deaktivering Aktivering eller deaktivering af vogn‐
baneskiftalarmen kan indstilles i me‐ nuen Individuelle indstillinger på
farve-info-displayet.
Vælg den relevante indstilling i
Indstillinger , I Bil på farve-info-dis‐
playet.
Farve-info-display 3 114.
Individuelle indstillinger 3 118.
Systemet deaktiveres, hvis bilen kø‐
rer med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret (DIC).
Bemærkninger
Efter brug skal systemet kalibreres.
For at opnå optimal ydeevne skal du køre så hurtigt som muligt på en lige
hovedvejsstrækning med forhindrin‐ ger fx rækværk og barrierer over en
vis afstand.
Fejl
Lejlighedsvis vil systemet glemme at
advare. Dette kan ske under normale omstændigheder og vil øges i våde
forhold eller i skarpe sving. Ellers kan
systemet lyse på grund af rækværk,
skilte, træer, buske eller andre immo‐
bile genstande. Dette er helt normalt, og systemet behøver ikke at efterses.

196Kørsel og betjening
Alarm for vognbaneskift fungerer mu‐
ligvis ikke, når venstre eller højre
hjørne af den bageste kofanger er
dækket af mudder, snavs, sne, is eller sjap, og i kraftige regnskyl. Rengø‐
ringsanvisninger 3 258.
I tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret (DIC).
Søg hjælp på et værksted.
Bakkamera Bakkameraet hjælper føreren vedbakning ved at vise et billede af om‐
rådet bag bilen.
Kameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at gen‐
stande, der er uden for kameraets synsfelt og avanceret parkerings‐
assistent-sensorerne, f.eks. underkofangeren eller under bilen, ikke
vises.
Undlad at bakke bilen ved kun at
se på info-displayet, og kontroller
området bag ved og rundt om bilen før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret mellem num‐
merpladelamperne og har en syns‐
vinkel på 130°.
På grund kameraets høje placering
kan den bageste kofanger ses på dis‐ playet som en guide for positionen.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer i intervaller på 1 meter, der pro‐
jiceres på billedet for at angive afstan‐ den til de viste genstande.

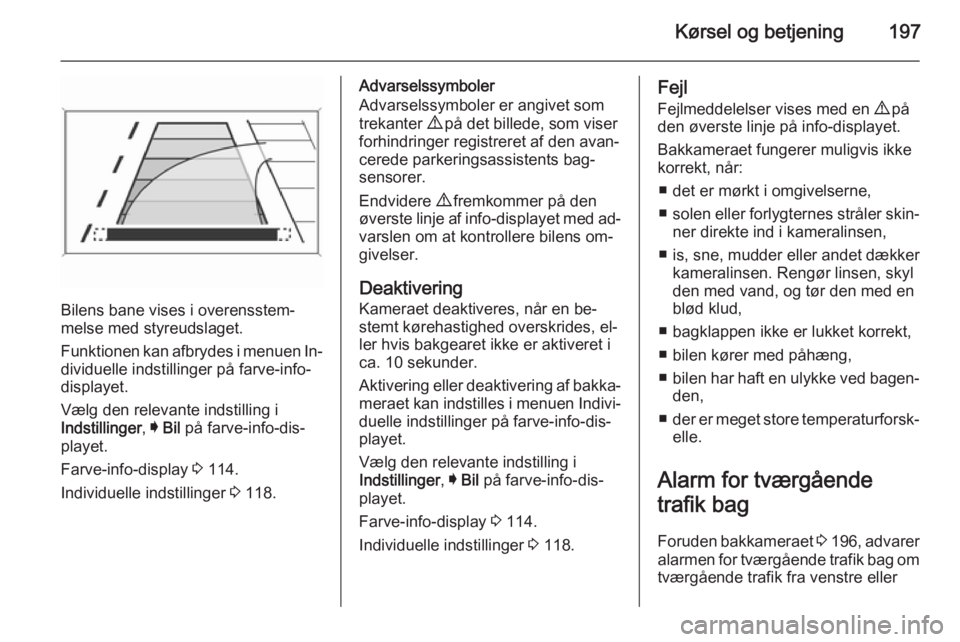

Kørsel og betjening197
Bilens bane vises i overensstem‐
melse med styreudslaget.
Funktionen kan afbrydes i menuen In‐ dividuelle indstillinger på farve-info-
displayet.
Vælg den relevante indstilling i
Indstillinger , I Bil på farve-info-dis‐
playet.
Farve-info-display 3 114.
Individuelle indstillinger 3 118.
Advarselssymboler
Advarselssymboler er angivet som
trekanter 9 på det billede, som viser
forhindringer registreret af den avan‐
cerede parkeringsassistents bag‐
sensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med ad‐
varslen om at kontrollere bilens om‐
givelser.
DeaktiveringKameraet deaktiveres, når en be‐stemt kørehastighed overskrides, el‐
ler hvis bakgearet ikke er aktiveret i
ca. 10 sekunder.
Aktivering eller deaktivering af bakka‐
meraet kan indstilles i menuen Indivi‐ duelle indstillinger på farve-info-dis‐
playet.
Vælg den relevante indstilling i
Indstillinger , I Bil på farve-info-dis‐
playet.
Farve-info-display 3 114.
Individuelle indstillinger 3 118.Fejl
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.
Bakkameraet fungerer muligvis ikke korrekt, når:
■ det er mørkt i omgivelserne,
■ solen eller forlygternes stråler skin‐
ner direkte ind i kameralinsen,
■ is, sne, mudder eller andet dækker kameralinsen. Rengør linsen, skyl
den med vand, og tør den med en
blød klud,
■ bagklappen ikke er lukket korrekt,
■ bilen kører med påhæng,
■ bilen har haft en ulykke ved bagen‐
den,
■ der er meget store temperaturforsk‐
elle.
Alarm for tværgående
trafik bag
Foruden bakkameraet 3 196 , advarer
alarmen for tværgående trafik bag om
tværgående trafik fra venstre eller

198Kørsel og betjening
højre side, når du bakker. Når tvær‐
gående trafik er registreret, og bak‐
kameraet er aktiveret, vises en advar‐
selstrekant med en retningspil på
farve-info-displayet, der angiver tra‐
fikkens retning. Desuden høres tre bi‐
plyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret
i bagkofangerens sider.
9 Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn. Be‐
mærk, at objekter, der er uden for
følernes rækkevidde, f.eks. under
kofangeren eller under bilen, vises
ikke.
Fodgængere, børn og dyr opda‐ ges ikke.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen før bakning.
Aktivering
Alarmen for tværgående trafik bag aktiveres automatisk sammen med
bakkameraet, når bilen sættes i bak‐
gear.
Registreringszoner
Systemets sensorer dækker et om‐
råde på ca. 20 meter til venstre eller
højre side bag bilen.
Deaktivering Alarmen for tværgående trafik bag af‐
brydes sammen med bakkameraet,
når en bestemt kørehastighed er overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alar‐
men for tværgående trafik bag kan
indstilles i menuen Individuelle indstil‐ linger på farve-info-displayet.

Kørsel og betjening199
Vælg den relevante indstilling i
Indstillinger , I Bil på farve-info-dis‐
playet.
Farve-info-display 3 114.
Individuelle indstillinger 3 118.
Fejl Systemet fungerer muligvis ikke kor‐
rekt, når:
■ is, sne, mudder eller andet dækker sensorerne.
■ bilen kører med påhæng,
■ bilen har haft en ulykke ved bagen‐
den,
■ der er meget store temperaturforsk‐
elle.
Trafikskiltassistent Funktion
Vejskiltassistentsystemet registrerer
angivne vejskilte ved hjælp af et front‐ kamera og viser dem i førerinforma‐
tionscentret.
De vejskilte, der registreres, er:
Skilte om begrænsning og overha‐
lingsforbud ■ hastighedsbegrænsning
■ overhaling forbudt
■ ophør af hastighedsbegrænsning
■ ophør af overhaling forbudtVejskilte
start og slutning på:
■ motorveje
■ hovedveje
■ legegaderSupplerende skilte ■ yderligere anvisninger om trafik‐ skilte
■ restriktion over kørsel med påhæng
■ advarsel om vådt føre■ advarsel om glat føre
■ retningspile
Skilte om hastighedsbegrænsninger
vises i førerinformationscentret, indtil
næste skilt om hastighedsbegræns‐
ning eller slutningen af hastighedsbe‐ grænsningen bliver registreret eller
op til en defineret skilte-timeout.
Samtidig visning af flere skilte på dis‐ playet er mulig.
Et udråbstegn i en ramme viser, at derer registreret ekstra tegn, som syste‐
met ikke kan genkende.

Pleje af bilen235Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Nr.Strømkreds1Gearkassestyreenhed2Motorstyreenhed3–4–5Tænding, gearkassesty‐
reenhed, motorstyreenhed6Vinduesvisker7–8Brændstofindsprøjtning,
tændingssystem9Brændstofindsprøjtning,
tændingssystem10Motorstyreenhed11Lambdasonde12Starter13Sensor for gasspjældsvarme14Lygter15Bagrudevisker

236Pleje af bilen
Nr.Strømkreds16Vakuumpumpe, luftmasse‐
måler, vand i brændstofsensor,
jævnstrømstransformer17–18Adaptive Forward Lighting (AFL)19Adaptive Forward Lighting (AFL)20Brændstofpumpe21El-betjente ruder, bag22ABS23Styretøj med variabel servo24El-betjente ruder, foran25Stikdåser26ABS27Elektrisk parkeringsbremse28El-bagrude29Venstre el-indstilleligt sæde30Højre el-indstilleligt sædeNr.Strømkreds31Klimaanlæg32Karrosseristyreenhed33Sædevarme i forsæder34Soltag35Infotainment-system36–37Højre fjernlys38Venstre fjernlys39–40–41Vacuumpumpe42Køleventilator43Bilbatteri, jævnstrømstrans‐
former (kun i biler med stop/
start-system)44Forlygtevaskere45KøleventilatorNr.Strømkreds46Klemme 87, hovedrelæ47Lambdasonde48Tågeforlygter49Højre nærlys50Venstre nærlys51Horn52Tændingen53Tænding, ventilerede forsæder54Tændingen55El-ruder, indfældelige sidespejle56Forrudevasker57–58–59Dieselbrændstofopvarmning,
emissionskontrolsystem60Spejlvarme61Spejlvarme

Pleje af bilen237
Nr.Strømkreds62–63Bagrudesensor64Adaptive Forward Lighting (AFL)65Ekstra pumpe (kun i biler med
stop/start-system)66Bagrudesprinkler67Brændstofsystem-styreenhed68–69Bilbatterisensor70Regnsensor71Bilbatterisensor
Efter udskiftning af defekte sikringer
skal låget til sikringsboksen lukkes og
trykkes fast.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsefligene sam‐
men, vip rummet ned og tag indsat‐
sen ud.
I højrestyrede biler sidder sikrings‐ boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
