Page 71 of 323

Opbevaring69
Opbevaring i armlæn bagi
Fæld armlænet ned og åbn dækslet.
Luk dækslet, før armlænet fældes op.
Lastrum
Nedfældning af
bagsæderyglæn Bagsæderyglænet er delt i to dele.Begge dele kan fældes ned.
Fjern bagagerumsafdækningen om
nødvendigt.
Pres krogen ned og hold fast i den, og pres så hovedstøtterne ned.
Klap armlænet op.
Før sikkerhedsselerne ved de yderste pladser ind i selestyrene.
Træk i udløsegrebet på den ene eller
begge sider og fæld ryglænene ned
på sædehynden.
Bagsæderyglænene fældes op ved at
løfte dem til en opret stilling og trykke dem hørbart i lås.
Kontroller, at sikkerhedsselerne til yderpladserne er anbragt i de dertil
hørende selestyr.

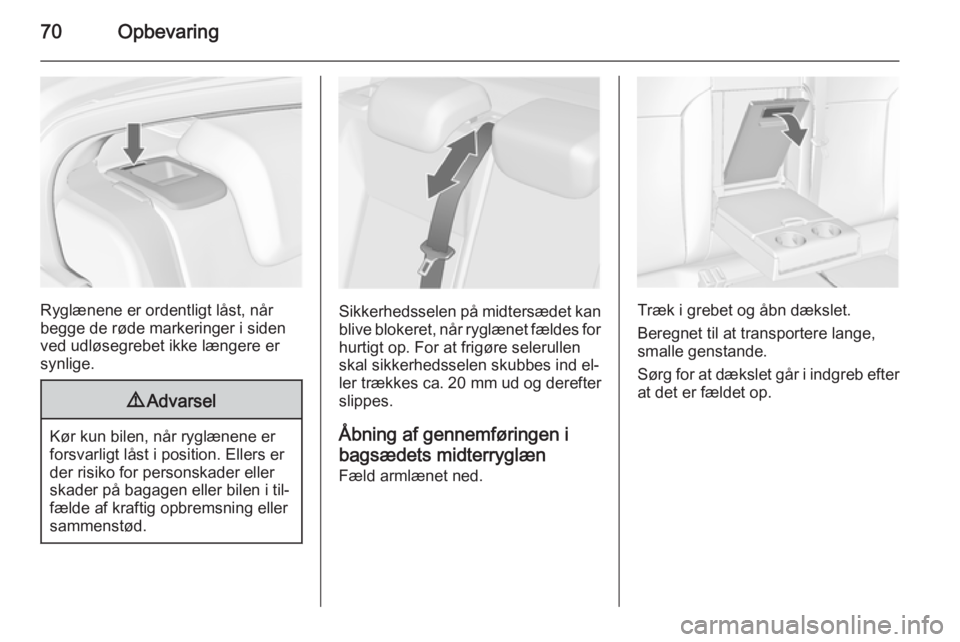

Page 72 of 323

70Opbevaring
Ryglænene er ordentligt låst, når
begge de røde markeringer i siden
ved udløsegrebet ikke længere er
synlige.
9 Advarsel
Kør kun bilen, når ryglænene er
forsvarligt låst i position. Ellers er
der risiko for personskader eller skader på bagagen eller bilen i til‐
fælde af kraftig opbremsning eller
sammenstød.
Sikkerhedsselen på midtersædet kan
blive blokeret, når ryglænet fældes for hurtigt op. For at frigøre selerullen
skal sikkerhedsselen skubbes ind el‐
ler trækkes ca. 20 mm ud og derefter
slippes.
Åbning af gennemføringen i
bagsædets midterryglæn Fæld armlænet ned.Træk i grebet og åbn dækslet.
Beregnet til at transportere lange,
smalle genstande.
Sørg for at dækslet går i indgreb efter at det er fældet op.

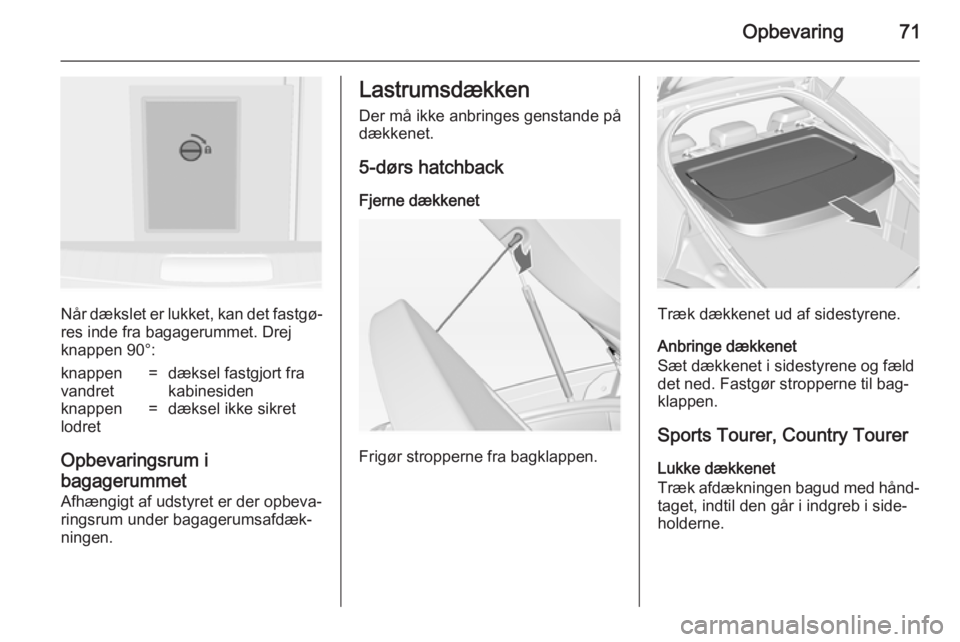

Page 73 of 323

Opbevaring71
Når dækslet er lukket, kan det fastgø‐
res inde fra bagagerummet. Drej
knappen 90°:
knappen
vandret=dæksel fastgjort fra
kabinesidenknappen
lodret=dæksel ikke sikret
Opbevaringsrum i
bagagerummet
Afhængigt af udstyret er der opbeva‐ ringsrum under bagagerumsafdæk‐
ningen.
Lastrumsdækken
Der må ikke anbringes genstande på
dækkenet.
5-dørs hatchback
Fjerne dækkenet
Frigør stropperne fra bagklappen.
Træk dækkenet ud af sidestyrene.
Anbringe dækkenet
Sæt dækkenet i sidestyrene og fæld det ned. Fastgør stropperne til bag‐
klappen.
Sports Tourer, Country Tourer Lukke dækkenet
Træk afdækningen bagud med hånd‐
taget, indtil den går i indgreb i side‐
holderne.

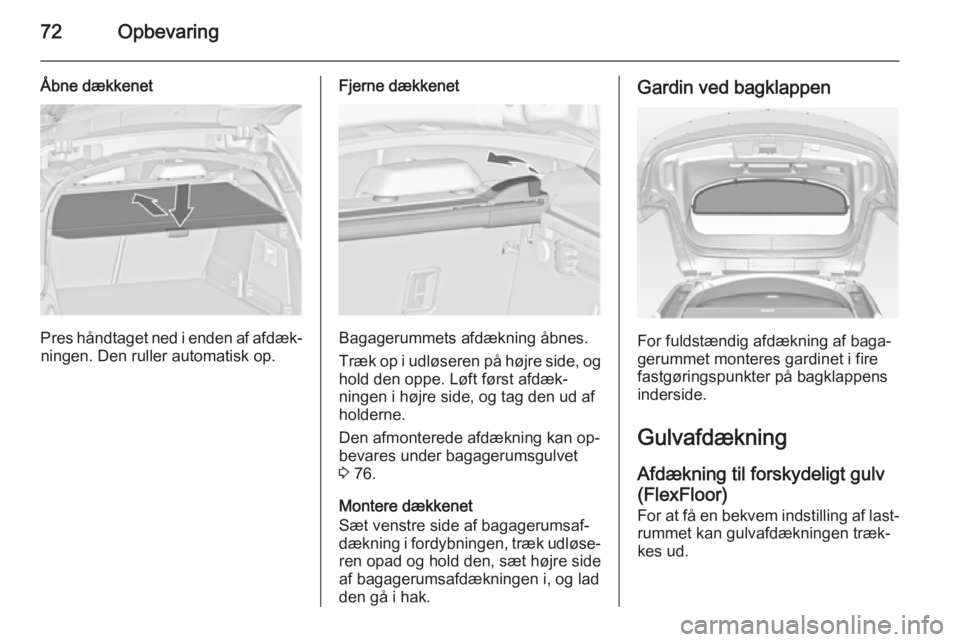

Page 74 of 323

72Opbevaring
Åbne dækkenet
Pres håndtaget ned i enden af afdæk‐ningen. Den ruller automatisk op.
Fjerne dækkenet
Bagagerummets afdækning åbnes.
Træk op i udløseren på højre side, og
hold den oppe. Løft først afdæk‐
ningen i højre side, og tag den ud af
holderne.
Den afmonterede afdækning kan op‐
bevares under bagagerumsgulvet
3 76.
Montere dækkenet
Sæt venstre side af bagagerumsaf‐
dækning i fordybningen, træk udløse‐
ren opad og hold den, sæt højre side
af bagagerumsafdækningen i, og lad
den gå i hak.
Gardin ved bagklappen
For fuldstændig afdækning af baga‐
gerummet monteres gardinet i fire
fastgøringspunkter på bagklappens
inderside.
Gulvafdækning
Afdækning til forskydeligt gulv
(FlexFloor)
For at få en bekvem indstilling af last‐
rummet kan gulvafdækningen træk‐
kes ud.
Page 75 of 323

Opbevaring73
Udtrækning af gulvafdækningen■ Løft lidt op i gulvet ved håndtaget, indtil fjederrullerne kommer frem påhver side.
■ Tryk på knappen under håndtaget,
og træk gulvafdækningen ud, indtil
den går i indgreb.
Last gulvet i denne position.
Skyde tilbage til lastrum ■ Tryk på knappen under håndtaget, og skyd gulvafdækningen i, indtil
den går i indgreb i slutpositionen.
Lad gulvafdækningen blive i hævet
position, så længe den er lastet.
Sådan sættes gulvafdækningen
tilbage i oprindelig position efter
aflæsning
■ Løft lidt op i gulvet i håndtaget, og skub fjederrullerne manuelt ned på
hver side. Begge fjederruller skal
gå i indgreb i positionen.
■ Sænk afdækningen i gulvet.
Gulvafdækningen kan belastes med
op til 120 kg, når den er trukket ud. Der vises en advarselsetiket på gulv‐
afdækningen.
Genstande fastgøres ved hjælp af
fastgøringsremme, der hægtes fast i
fastsurringskroge 3 74. Læssein‐
formation 3 80.
9
Advarsel
Bagagerummet må ikke lastes el‐
ler losses ved hjælp af den gli‐
dende gulvafdækning, når køretø‐ jet er parkeret på en skråning, da
gulvafdækningen kan glide ukon‐
trolleret til yderstillingerne.
Gulvmåtten må kun løftes eller
sænkes, når den er ubelastet.
Fare for personskader.
For at få adgang til reservehjulet eller dækreparationssættet skal gulvaf‐
dækningen løftes op, og holdestrop‐ pen skal fastgøres i det øverste
Page 76 of 323

74Opbevaring
hjørne af bagklapfordybningen. Løftop og fastgør kun afdækningen udenbelastning.
Surrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.
Lastorganiseringssystem FlexOrganizer er et fleksibelt system
til opdeling af bagagerummet.
Systemet består af:
■ adaptere,
■ netlommer,
■ kroge,
■ serviceboks,
■ remsæt.
Komponenterne monteres i skinner
på begge sidepaneler ved hjælp af
adaptere og kroge.
Montering af adaptere i
skinnerneVip gribepladen op. Sæt adapteren
ind i skinnens øverste og nederste
rille, skub til den ønskede position.
Adapteren låses ved at vippe gribe‐
pladen op. Gribepladen fjernes ved at
vende pladen nedad og tage den ud
af skinnen.
Variabelt skillenet
Isæt adaptere i den ønskede position i skinnerne. Før de to halvdele af net‐
tets stænger sammen.
Monteringen foretages ved at presse
stængerne lidt sammen, hvorefter de
sættes ind i de dertil beregnede åb‐ ninger i adapterne.
Page 77 of 323

Opbevaring75
Afmonteringen foretages ved at
presse netstængerne sammen og fjerne dem fra adapterne.
Netlomme
Isæt adaptere i den ønskede position i skinnerne. Netlommen kan hænges
på adapterne.
Montering af kroge i skinnerne
Isæt krogen i ønsket position, først i
skinnens øverste rille. Derefter tryk‐
kes den ind i den nederste rille. Kro‐ gen fjernes ved først at trække den ud af den øverste rille.
Serviceboks
Monter to kroge i den øverste skinne.Isæt boksens øverste beslag ovenfra
i krogene.
Page 78 of 323

76Opbevaring
Alternativt monteres begge kroge i
den nederste skinne. Sæt boksens
nederste beslag ovenfra i de laveste
kroge.
Remsæt
Isæt adapterne til remsættet i en
skinne. Sørg for, at remmen ikke er
snoet.
Remsættet har to låse at åbne.
Remmen kan spændes.
Sikkerhedsnet
Der kan monteres to forskellige sik‐
kerhedsnet bag forsæderne eller bag‐ sæderne.
Der må ikke transporteres personer,
som befinder sig bag sikkerhedsnet‐
tet.
Sikkerhedsnet bag forsæderne
Pres bagsædets hovedstøtter ned, og
klap dem ned i nærheden af bagsæ‐
dets ryglæn 3 69.
Frontmonteringsåbninger i tagram‐
men: fastgør netstangen i den ene
side, tryk stangen sammen og fastgør i den anden side.
Page 79 of 323

Opbevaring77
Fastgør krogene til de små remme i
Top-Tether-monteringsøjerne på
bagsiden af de nedfældede bagsæ‐
deryglæn.
Fastgør krogene til de bredere remme
i låsningsanordningerne på bagsæ‐
deryglænene.
Sikkerhedsnetkassette bag
bagsæderne
Træk nettet ud fra kassetten og fast‐
gør netstangen i den ene side i bag‐
monteringsåbningen i tagrammen.
Tryk stangen sammen, og fastgør i den anden side.
Fjernelse af kassette
Rul sikkerhedsnettet op.
Afmontering af bagagerumsafdæk‐ ning 3 71.
Kassetten frigøres ved at dreje den
en lille smule bagud og løfte den op
fra holderne.
Montering af kassette
Afmonter bagagerumsafdækning.
Page 80 of 323

78Opbevaring
Isæt kassetten i holderne på venstre
og højre side. Læg mærke til bogsta‐
verne L (venstre side) og R (højre
side) på kassetten som monterings‐
anvisning.
Drej kassetten en lille smule fremad for at låse den.
Opbevaring af sikkerhedsnet og
bagagerumsafdækning Kassetten med det bageste sikker‐
hedsnet kan placeres sammen med
bagagerumsafdækningen og det
sammenrullede sikkerhedsnet under
bagagerumsgulvet.Bagagerumsgulvet åbnes ved at
trække i håndtaget. Gulvet foldes
sammen og placeres bag bagsæ‐
derne.
Læg bagagerumsdækkenet ind i for‐
dybningen med den øverste side
nedad og med udløsegrebet i forreste højre side.
Advarselstrekant
5-dørs hatchback/4-dørs sedan
Advarselstrekanten opbevares i rum‐
met bag remmen i højre side af ba‐
gagerummet.
