OPEL INSIGNIA 2014 Instruktionsbok

Förvaring69Lastrum
Fälla ner baksätets ryggstöd
Baksätets ryggstöd är uppdelat i två
delar. Båda delarna kan fällas ner.
Ta om nödvändigt bort bagage‐
rummets insynsskydd.
Tryck in och håll spärren intryckt och
tryck sedan ner nackstöden.
Fäll upp det bakre armstödet.
Placera ytterplatsernas säkerhets‐
bälten i bältesstyrningarna.
Dra i frigöringsspaken på en eller
båda sidorna och fäll ner ryggstöden
på sätesdynan.
För att fälla upp ryggstöden lyfter du
dem och riktar in dem i upprätt läge tills de fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstöden har inte fäst ordentligt förrän båda de röda märkena på sid‐
orna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.

70Förvaring

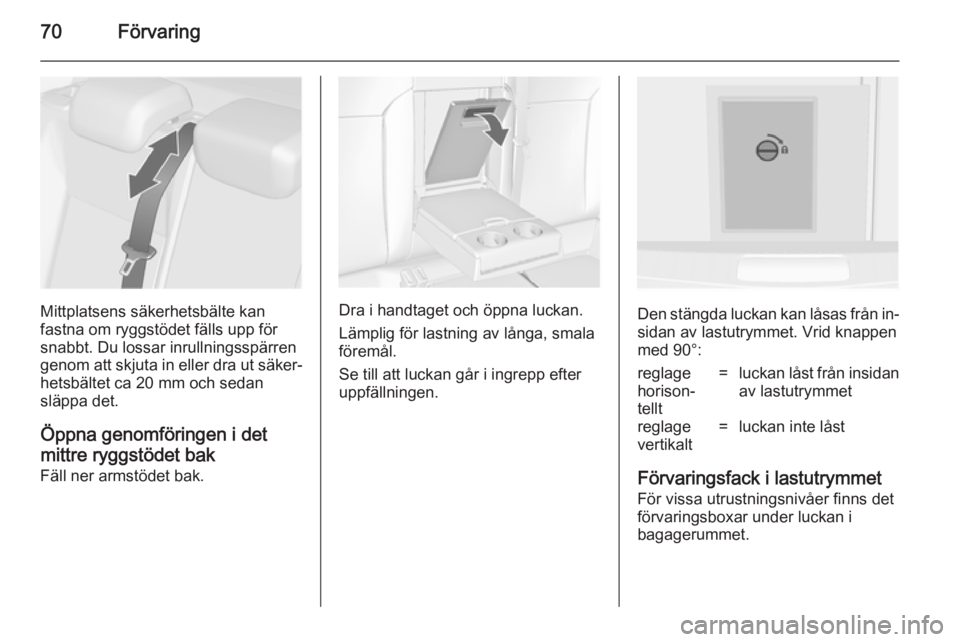

Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Öppna genomföringen i det
mittre ryggstödet bak Fäll ner armstödet bak.Dra i handtaget och öppna luckan.
Lämplig för lastning av långa, smala föremål.
Se till att luckan går i ingrepp efter
uppfällningen.Den stängda luckan kan låsas från in‐
sidan av lastutrymmet. Vrid knappen med 90°:
reglage
horison‐
tellt=luckan låst från insidan av lastutrymmetreglage
vertikalt=luckan inte låst
Förvaringsfack i lastutrymmet
För vissa utrustningsnivåer finns det
förvaringsboxar under luckan i
bagagerummet.

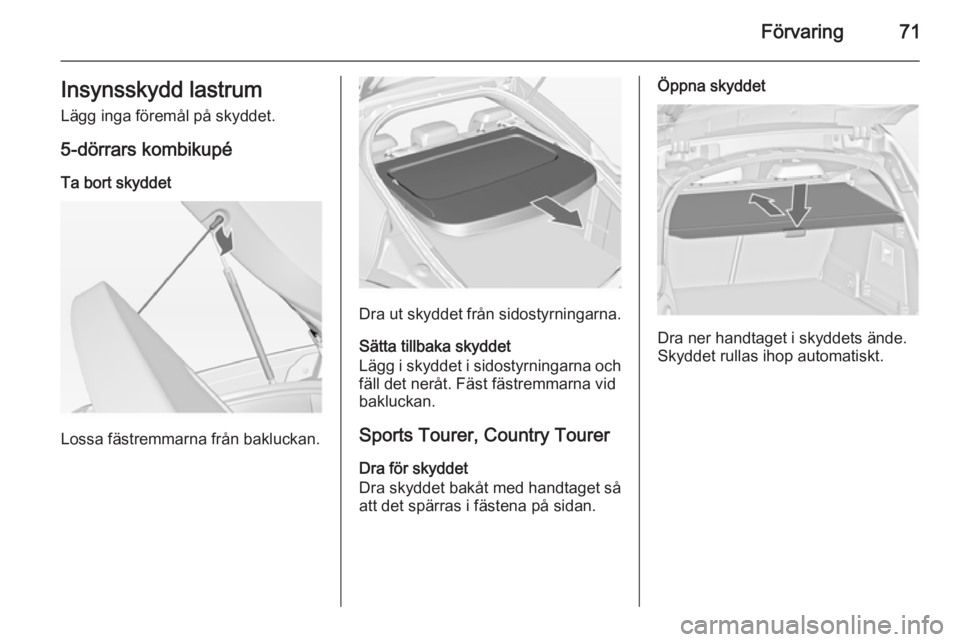

Förvaring71Insynsskydd lastrumLägg inga föremål på skyddet.
5-dörrars kombikupé Ta bort skyddet
Lossa fästremmarna från bakluckan.
Dra ut skyddet från sidostyrningarna.
Sätta tillbaka skyddet
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna vid
bakluckan.
Sports Tourer, Country TourerDra för skyddet
Dra skyddet bakåt med handtaget så
att det spärras i fästena på sidan.
Öppna skyddet
Dra ner handtaget i skyddets ände.
Skyddet rullas ihop automatiskt.

72Förvaring

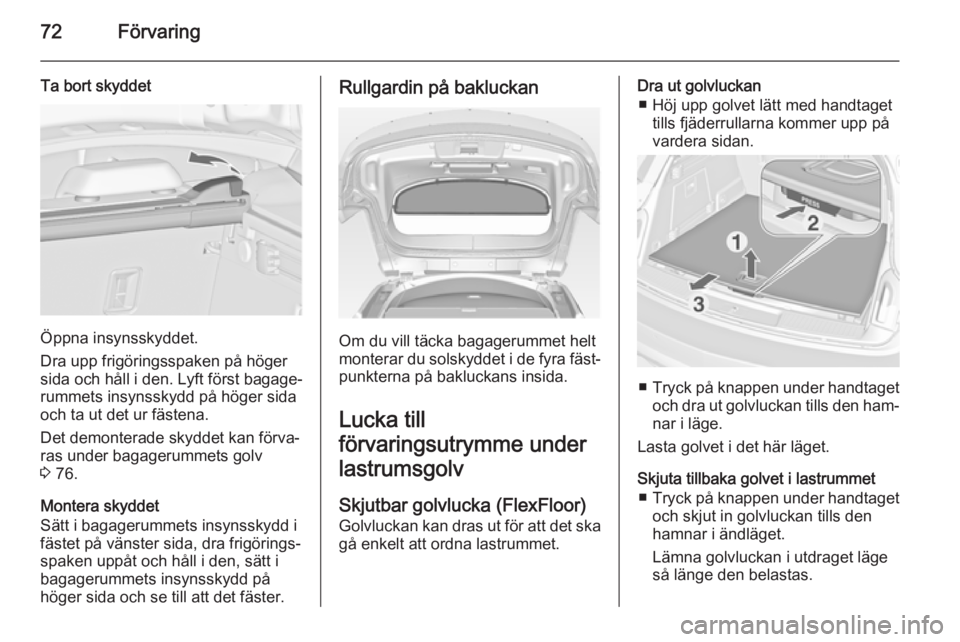

Ta bort skyddet
Öppna insynsskyddet.
Dra upp frigöringsspaken på höger
sida och håll i den. Lyft först bagage‐
rummets insynsskydd på höger sida och ta ut det ur fästena.
Det demonterade skyddet kan förva‐
ras under bagagerummets golv
3 76.
Montera skyddet
Sätt i bagagerummets insynsskydd i
fästet på vänster sida, dra frigörings‐
spaken uppåt och håll i den, sätt i
bagagerummets insynsskydd på
höger sida och se till att det fäster.
Rullgardin på bakluckan
Om du vill täcka bagagerummet helt
monterar du solskyddet i de fyra fäst‐ punkterna på bakluckans insida.
Lucka till
förvaringsutrymme under
lastrumsgolv
Skjutbar golvlucka (FlexFloor)
Golvluckan kan dras ut för att det ska gå enkelt att ordna lastrummet.
Dra ut golvluckan
■ Höj upp golvet lätt med handtaget tills fjäderrullarna kommer upp på
vardera sidan.
■ Tryck på knappen under handtaget
och dra ut golvluckan tills den ham‐
nar i läge.
Lasta golvet i det här läget.
Skjuta tillbaka golvet i lastrummet ■ Tryck på knappen under handtaget
och skjut in golvluckan tills den
hamnar i ändläget.
Lämna golvluckan i utdraget läge
så länge den belastas.

Förvaring73
Återställa golvluckan till
ursprungsläget efter lastning
■ Lyft upp golvet lätt med handtaget och tryck ner fjäderrullarna på
vardera sidan för hand. Båda fjä‐
derrullarna måste fastna i läge.
■ Sänk golvluckan.
Den utdragna golvluckan kan belas‐
tas med max. 120 kg. En varningseti‐
kett finns på golvluckan.
Säkra föremål med spännband i last‐
säkringsöglorna 3 73. Lastningsin‐
formation 3 80.
9 Varning
Lasta inte i eller ur bagageutrym‐
met genom att använda den skjut‐
bara golvluckan när bilen är par‐
kerad på en sluttning eftersom
golvluckan kan glida okontrollerat
till ändläget.
Lyft endast golvluckan när den är
olastad. Risk för skador.
För åtkomst till resrevhjulet eller däck‐ reparationssatsen, lyft upp golv‐
luckan och haka fast fästremmen i
överkanten på uttaget i bakluckan.
Lyft bara upp luckan och fäst den om
den är obelastad.
Lastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Lasthanteringssystem FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.

74Förvaring

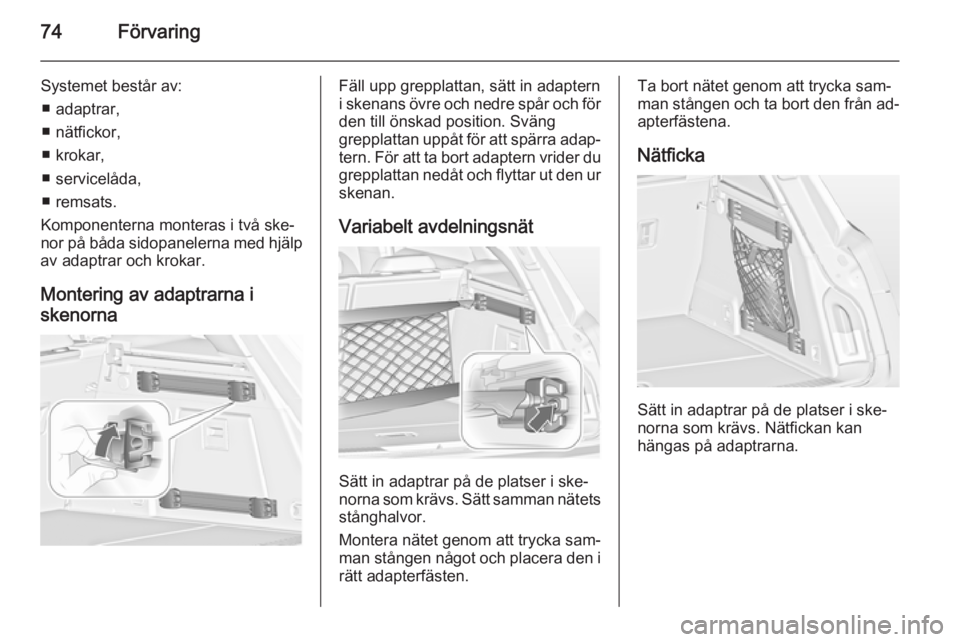

Systemet består av:■ adaptrar,
■ nätfickor,
■ krokar,
■ servicelåda,
■ remsats.
Komponenterna monteras i två ske‐
nor på båda sidopanelerna med hjälp
av adaptrar och krokar.
Montering av adaptrarna i
skenornaFäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. För att ta bort adaptern vrider du
grepplattan nedåt och flyttar ut den ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i ske‐
norna som krävs. Sätt samman nätets
stånghalvor.
Montera nätet genom att trycka sam‐
man stången något och placera den i rätt adapterfästen.
Ta bort nätet genom att trycka sam‐
man stången och ta bort den från ad‐
apterfästena.
Nätficka
Sätt in adaptrar på de platser i ske‐
norna som krävs. Nätfickan kan
hängas på adaptrarna.

Förvaring75

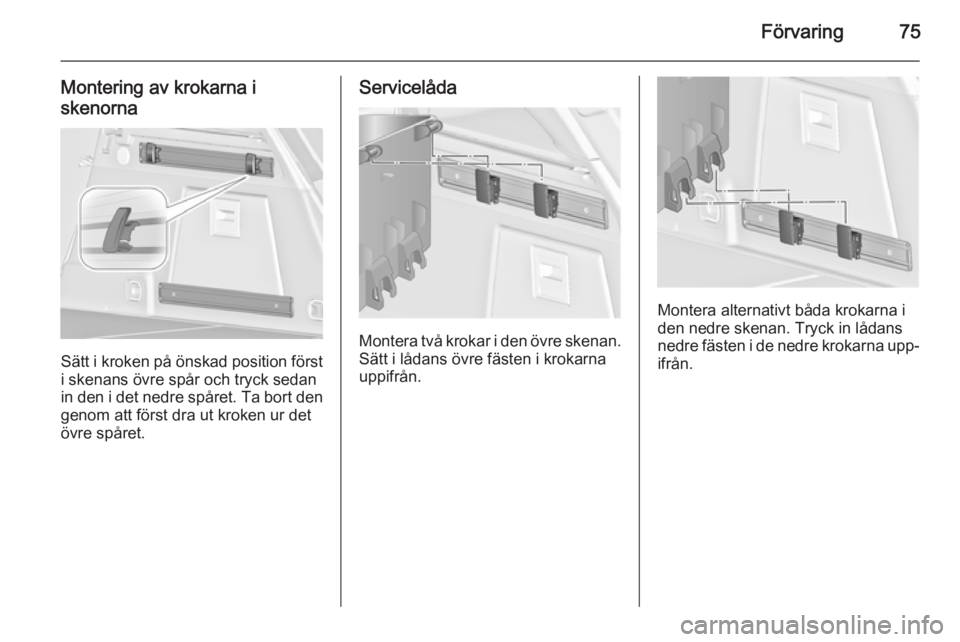

Montering av krokarna i
skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Servicelåda
Montera två krokar i den övre skenan.
Sätt i lådans övre fästen i krokarna
uppifrån.
Montera alternativt båda krokarna i den nedre skenan. Tryck in lådans
nedre fästen i de nedre krokarna upp‐ ifrån.

76Förvaring

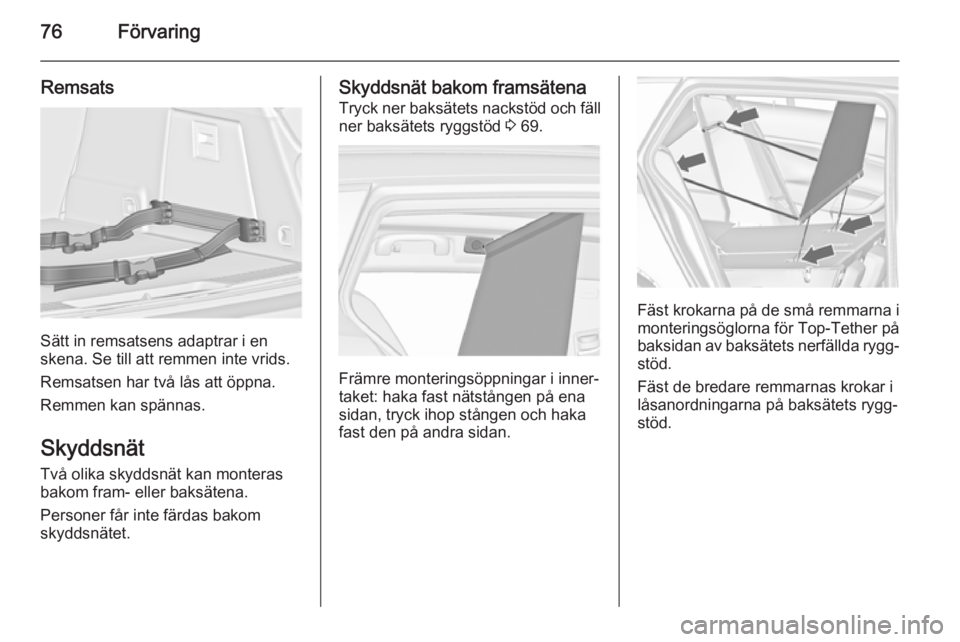

Remsats
Sätt in remsatsens adaptrar i en
skena. Se till att remmen inte vrids.
Remsatsen har två lås att öppna.
Remmen kan spännas.
Skyddsnät
Två olika skyddsnät kan monteras
bakom fram- eller baksätena.
Personer får inte färdas bakom
skyddsnätet.
Skyddsnät bakom framsätena
Tryck ner baksätets nackstöd och fäll
ner baksätets ryggstöd 3 69.
Främre monteringsöppningar i inner‐
taket: haka fast nätstången på ena
sidan, tryck ihop stången och haka
fast den på andra sidan.
Fäst krokarna på de små remmarna i
monteringsöglorna för Top-Tether på
baksidan av baksätets nerfällda rygg‐
stöd.
Fäst de bredare remmarnas krokar i
låsanordningarna på baksätets rygg‐
stöd.

Förvaring77

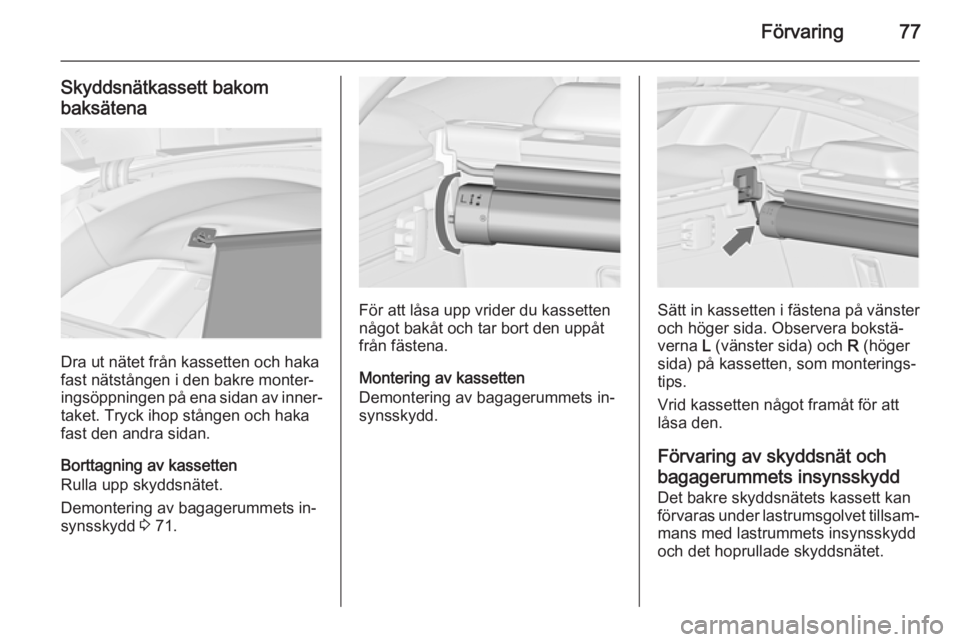

Skyddsnätkassett bakom
baksätena
Dra ut nätet från kassetten och haka
fast nätstången i den bakre monter‐ ingsöppningen på ena sidan av inner‐
taket. Tryck ihop stången och haka
fast den andra sidan.
Borttagning av kassetten
Rulla upp skyddsnätet.
Demontering av bagagerummets in‐
synsskydd 3 71.
För att låsa upp vrider du kassetten
något bakåt och tar bort den uppåt
från fästena.
Montering av kassetten
Demontering av bagagerummets in‐
synsskydd.Sätt in kassetten i fästena på vänster och höger sida. Observera bokstä‐
verna L (vänster sida) och R (höger
sida) på kassetten, som monterings‐
tips.
Vrid kassetten något framåt för att
låsa den.
Förvaring av skyddsnät och
bagagerummets insynsskydd
Det bakre skyddsnätets kassett kan
förvaras under lastrumsgolvet tillsam‐ mans med lastrummets insynsskydd
och det hoprullade skyddsnätet.

78Förvaring

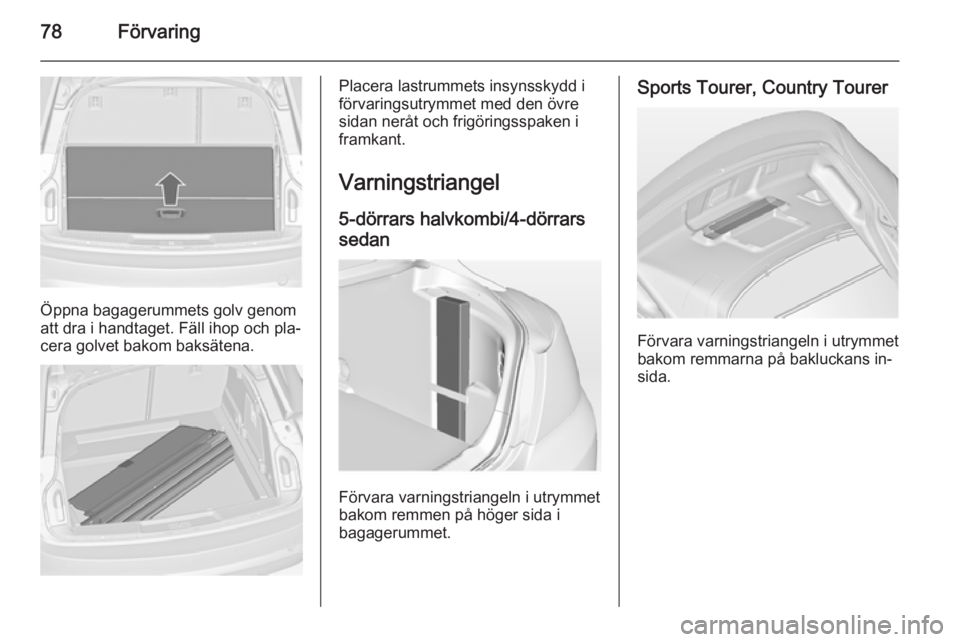

Öppna bagagerummets golv genom
att dra i handtaget. Fäll ihop och pla‐
cera golvet bakom baksätena.
Placera lastrummets insynsskydd i
förvaringsutrymmet med den övre
sidan neråt och frigöringsspaken i
framkant.
Varningstriangel 5-dörrars halvkombi/4-dörrarssedan
Förvara varningstriangeln i utrymmet
bakom remmen på höger sida i
bagagerummet.
Sports Tourer, Country Tourer
Förvara varningstriangeln i utrymmet
bakom remmarna på bakluckans in‐
sida.
