OPEL INSIGNIA 2014 Instruktionsbok

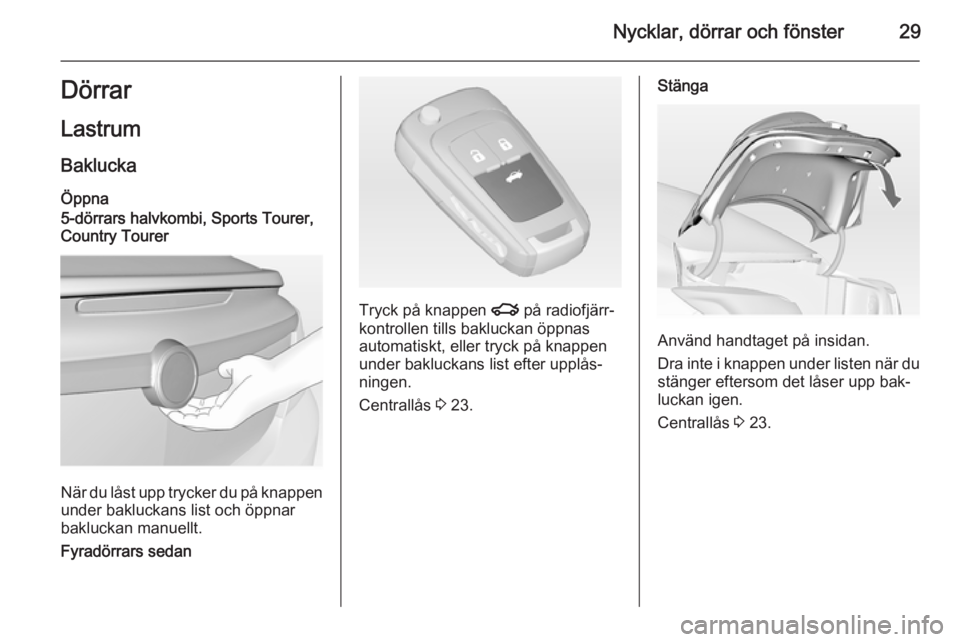

Nycklar, dörrar och fönster29Dörrar
Lastrum
Baklucka
Öppna
5-dörrars halvkombi, Sports Tourer,
Country Tourer
När du låst upp trycker du på knappen under bakluckans list och öppnar
bakluckan manuellt.
Fyradörrars sedan
Tryck på knappen x på radiofjärr‐
kontrollen tills bakluckan öppnas
automatiskt, eller tryck på knappen
under bakluckans list efter upplås‐ ningen.
Centrallås 3 23.
Stänga
Använd handtaget på insidan.
Dra inte i knappen under listen när du
stänger eftersom det låser upp bak‐
luckan igen.
Centrallås 3 23.

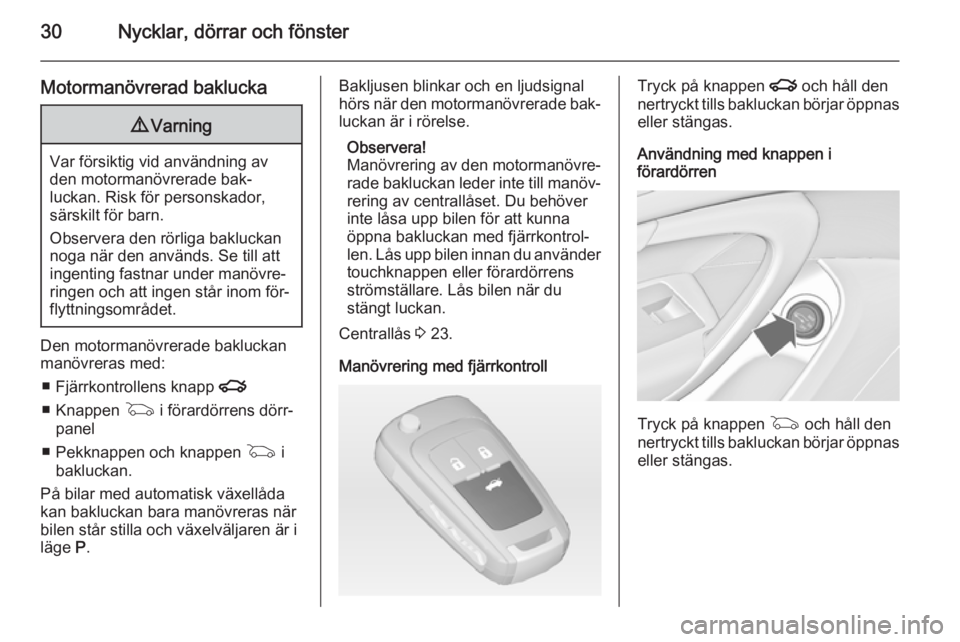

30Nycklar, dörrar och fönster
Motormanövrerad baklucka9Varning
Var försiktig vid användning av
den motormanövrerade bak‐
luckan. Risk för personskador,
särskilt för barn.
Observera den rörliga bakluckan noga när den används. Se till att
ingenting fastnar under manövre‐
ringen och att ingen står inom för‐
flyttningsområdet.
Den motormanövrerade bakluckan
manövreras med:
■ Fjärrkontrollens knapp x
■ Knappen G i förardörrens dörr‐
panel
■ Pekknappen och knappen G i
bakluckan.
På bilar med automatisk växellåda
kan bakluckan bara manövreras när
bilen står stilla och växelväljaren är i
läge P.
Bakljusen blinkar och en ljudsignal
hörs när den motormanövrerade bak‐
luckan är i rörelse.
Observera!
Manövrering av den motormanövre‐
rade bakluckan leder inte till manöv‐
rering av centrallåset. Du behöver
inte låsa upp bilen för att kunna
öppna bakluckan med fjärrkontrol‐
len. Lås upp bilen innan du använder touchknappen eller förardörrens
strömställare. Lås bilen när du
stängt luckan.
Centrallås 3 23.
Manövrering med fjärrkontrollTryck på knappen x och håll den
nertryckt tills bakluckan börjar öppnas
eller stängas.
Användning med knappen i
förardörren
Tryck på knappen G och håll den
nertryckt tills bakluckan börjar öppnas
eller stängas.

Nycklar, dörrar och fönster31

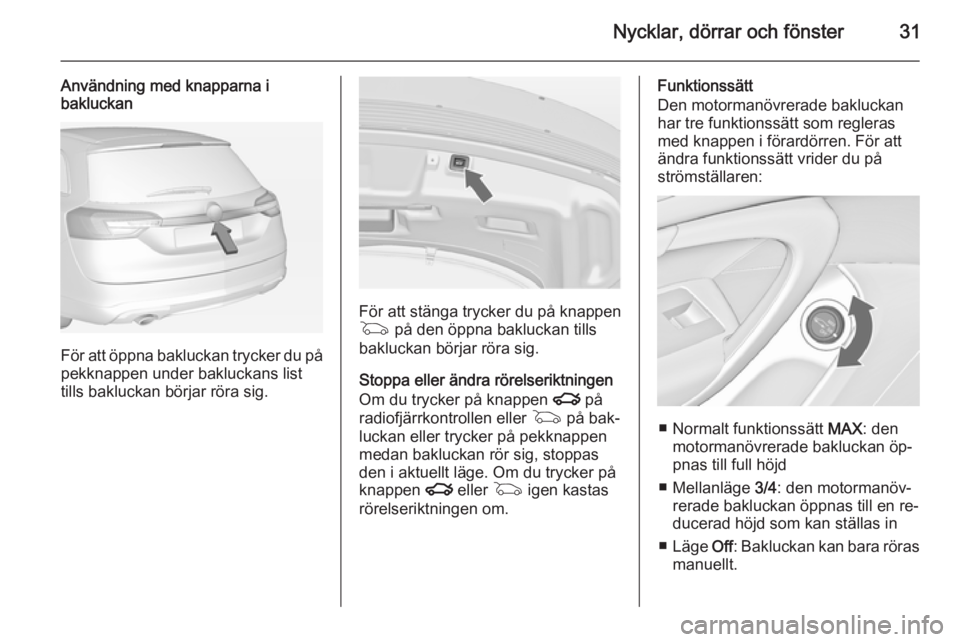

Användning med knapparna i
bakluckan
För att öppna bakluckan trycker du på
pekknappen under bakluckans list
tills bakluckan börjar röra sig.
För att stänga trycker du på knappen
G på den öppna bakluckan tills
bakluckan börjar röra sig.
Stoppa eller ändra rörelseriktningen
Om du trycker på knappen x på
radiofjärrkontrollen eller G på bak‐
luckan eller trycker på pekknappen
medan bakluckan rör sig, stoppas
den i aktuellt läge. Om du trycker på
knappen x eller G igen kastas
rörelseriktningen om.
Funktionssätt
Den motormanövrerade bakluckan
har tre funktionssätt som regleras
med knappen i förardörren. För att
ändra funktionssätt vrider du på
strömställaren:
■ Normalt funktionssätt MAX: den
motormanövrerade bakluckan öp‐
pnas till full höjd
■ Mellanläge 3/4: den motormanöv‐
rerade bakluckan öppnas till en re‐
ducerad höjd som kan ställas in
■ Läge Off: Bakluckan kan bara röras
manuellt.

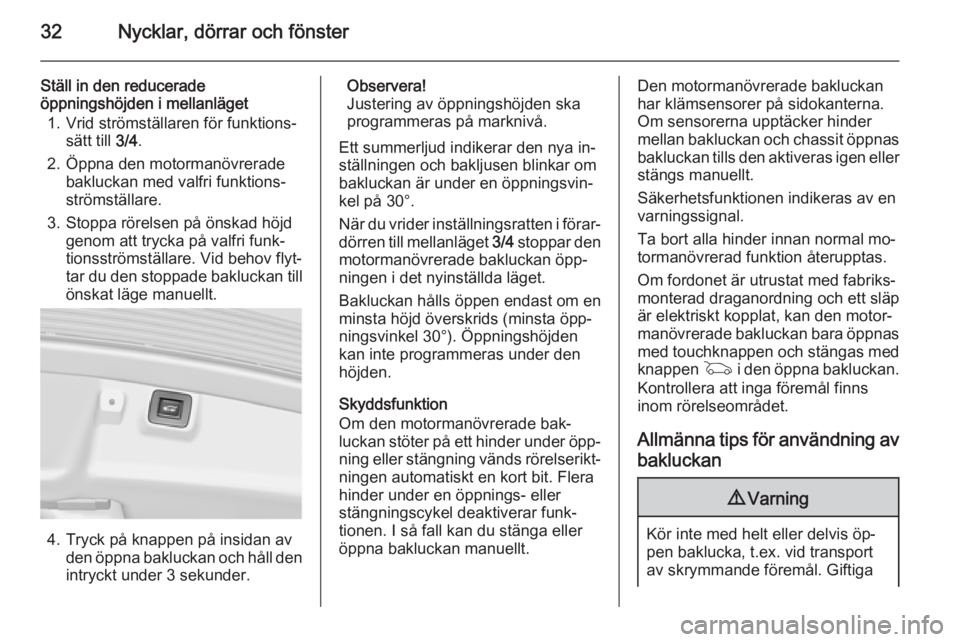

32Nycklar, dörrar och fönster
Ställ in den reducerade
öppningshöjden i mellanläget
1. Vrid strömställaren för funktions‐ sätt till 3/4.
2. Öppna den motormanövrerade bakluckan med valfri funktions‐
strömställare.
3. Stoppa rörelsen på önskad höjd genom att trycka på valfri funk‐
tionsströmställare. Vid behov flyt‐
tar du den stoppade bakluckan till önskat läge manuellt.
4. Tryck på knappen på insidan av den öppna bakluckan och håll den
intryckt under 3 sekunder.
Observera!
Justering av öppningshöjden ska
programmeras på marknivå.
Ett summerljud indikerar den nya in‐
ställningen och bakljusen blinkar om
bakluckan är under en öppningsvin‐
kel på 30°.
När du vrider inställningsratten i förar‐
dörren till mellanläget 3/4 stoppar den
motormanövrerade bakluckan öpp‐
ningen i det nyinställda läget.
Bakluckan hålls öppen endast om en
minsta höjd överskrids (minsta öpp‐
ningsvinkel 30°). Öppningshöjden
kan inte programmeras under den
höjden.
Skyddsfunktion
Om den motormanövrerade bak‐
luckan stöter på ett hinder under öpp‐ ning eller stängning vänds rörelserikt‐ningen automatiskt en kort bit. Flera
hinder under en öppnings- eller
stängningscykel deaktiverar funk‐
tionen. I så fall kan du stänga eller
öppna bakluckan manuellt.Den motormanövrerade bakluckan
har klämsensorer på sidokanterna.
Om sensorerna upptäcker hinder
mellan bakluckan och chassit öppnas
bakluckan tills den aktiveras igen eller stängs manuellt.
Säkerhetsfunktionen indikeras av en
varningssignal.
Ta bort alla hinder innan normal mo‐
tormanövrerad funktion återupptas.
Om fordonet är utrustat med fabriks‐
monterad draganordning och ett släp
är elektriskt kopplat, kan den motor‐
manövrerade bakluckan bara öppnas med touchknappen och stängas medknappen G i den öppna bakluckan.
Kontrollera att inga föremål finns
inom rörelseområdet.
Allmänna tips för användning av
bakluckan9 Varning
Kör inte med helt eller delvis öp‐
pen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga

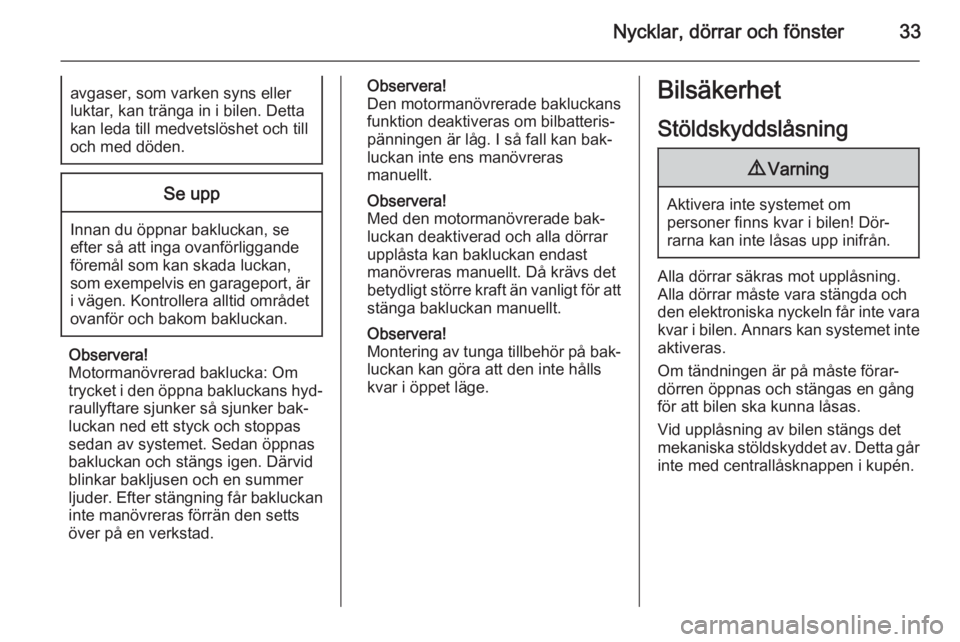

Nycklar, dörrar och fönster33avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.Se upp
Innan du öppnar bakluckan, se
efter så att inga ovanförliggande
föremål som kan skada luckan,
som exempelvis en garageport, är
i vägen. Kontrollera alltid området
ovanför och bakom bakluckan.
Observera!
Motormanövrerad baklucka: Om
trycket i den öppna bakluckans hyd‐
raullyftare sjunker så sjunker bak‐
luckan ned ett styck och stoppas
sedan av systemet. Sedan öppnas
bakluckan och stängs igen. Därvid blinkar bakljusen och en summerljuder. Efter stängning får bakluckan inte manövreras förrän den setts
över på en verkstad.
Observera!
Den motormanövrerade bakluckans
funktion deaktiveras om bilbatteris‐
pänningen är låg. I så fall kan bak‐ luckan inte ens manövreras
manuellt.
Observera!
Med den motormanövrerade bak‐
luckan deaktiverad och alla dörrar
upplåsta kan bakluckan endast manövreras manuellt. Då krävs det
betydligt större kraft än vanligt för att
stänga bakluckan manuellt.
Observera!
Montering av tunga tillbehör på bak‐ luckan kan göra att den inte hålls
kvar i öppet läge.Bilsäkerhet
Stöldskyddslåsning9 Varning
Aktivera inte systemet om
personer finns kvar i bilen! Dör‐
rarna kan inte låsas upp inifrån.
Alla dörrar säkras mot upplåsning.
Alla dörrar måste vara stängda och
den elektroniska nyckeln får inte vara kvar i bilen. Annars kan systemet inte
aktiveras.
Om tändningen är på måste förar‐
dörren öppnas och stängas en gång
för att bilen ska kunna låsas.
Vid upplåsning av bilen stängs det
mekaniska stöldskyddet av. Detta går
inte med centrallåsknappen i kupén.

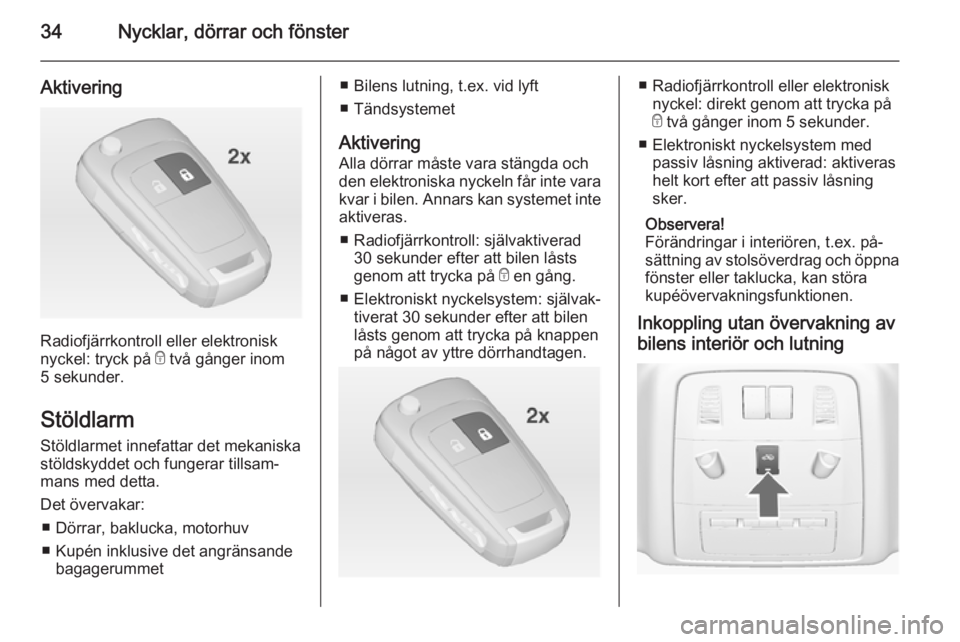

34Nycklar, dörrar och fönster
Aktivering
Radiofjärrkontroll eller elektronisk
nyckel: tryck på e två gånger inom
5 sekunder.
Stöldlarm Stöldlarmet innefattar det mekaniska
stöldskyddet och fungerar tillsam‐ mans med detta.
Det övervakar:
■ Dörrar, baklucka, motorhuv
■ Kupén inklusive det angränsande bagagerummet
■ Bilens lutning, t.ex. vid lyft
■ Tändsystemet
Aktivering Alla dörrar måste vara stängda och
den elektroniska nyckeln får inte vara
kvar i bilen. Annars kan systemet inte aktiveras.
■ Radiofjärrkontroll: självaktiverad 30 sekunder efter att bilen låsts
genom att trycka på e en gång.
■ Elektroniskt nyckelsystem: självak‐ tiverat 30 sekunder efter att bilenlåsts genom att trycka på knappen
på något av yttre dörrhandtagen.■ Radiofjärrkontroll eller elektronisk nyckel: direkt genom att trycka på
e två gånger inom 5 sekunder.
■ Elektroniskt nyckelsystem med passiv låsning aktiverad: aktiveras
helt kort efter att passiv låsning
sker.
Observera!
Förändringar i interiören, t.ex. på‐
sättning av stolsöverdrag och öppna
fönster eller taklucka, kan störa
kupéövervakningsfunktionen.
Inkoppling utan övervakning av
bilens interiör och lutning

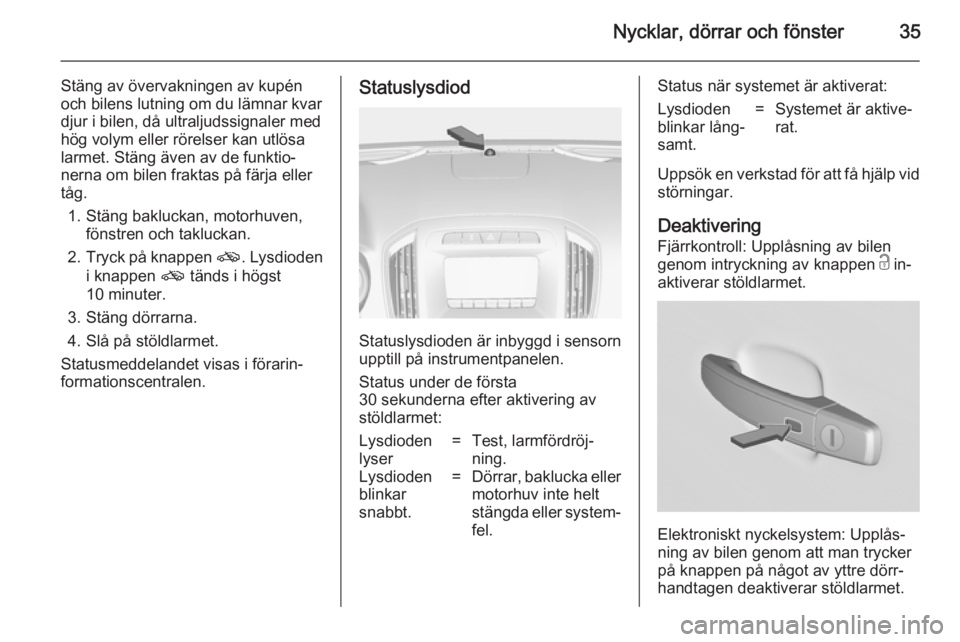

Nycklar, dörrar och fönster35
Stäng av övervakningen av kupén
och bilens lutning om du lämnar kvar
djur i bilen, då ultraljudssignaler med
hög volym eller rörelser kan utlösa
larmet. Stäng även av de funktio‐
nerna om bilen fraktas på färja eller tåg.
1. Stäng bakluckan, motorhuven, fönstren och takluckan.
2. Tryck på knappen o. Lysdioden
i knappen o tänds i högst
10 minuter.
3. Stäng dörrarna.
4. Slå på stöldlarmet.
Statusmeddelandet visas i förarin‐
formationscentralen.Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.
Status under de första
30 sekunderna efter aktivering av
stöldlarmet:
Lysdioden
lyser=Test, larmfördröj‐
ning.Lysdioden
blinkar
snabbt.=Dörrar, baklucka eller
motorhuv inte helt
stängda eller system‐ fel.Status när systemet är aktiverat:Lysdioden
blinkar lång‐
samt.=Systemet är aktive‐
rat.
Uppsök en verkstad för att få hjälp vid
störningar.
DeaktiveringFjärrkontroll: Upplåsning av bilen
genom intryckning av knappen c in‐
aktiverar stöldlarmet.
Elektroniskt nyckelsystem: Upplås‐
ning av bilen genom att man trycker
på knappen på något av yttre dörr‐
handtagen deaktiverar stöldlarmet.

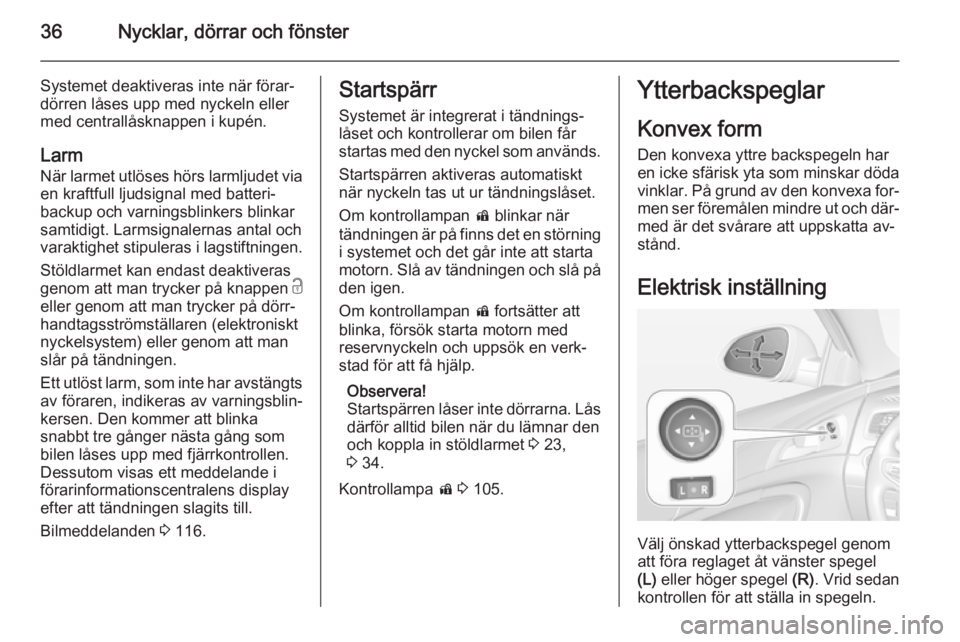

36Nycklar, dörrar och fönster
Systemet deaktiveras inte när förar‐
dörren låses upp med nyckeln eller
med centrallåsknappen i kupén.
Larm
När larmet utlöses hörs larmljudet via en kraftfull ljudsignal med batteri‐
backup och varningsblinkers blinkar
samtidigt. Larmsignalernas antal och
varaktighet stipuleras i lagstiftningen.
Stöldlarmet kan endast deaktiveras
genom att man trycker på knappen c
eller genom att man trycker på dörr‐
handtagsströmställaren (elektroniskt
nyckelsystem) eller genom att man
slår på tändningen.
Ett utlöst larm, som inte har avstängts
av föraren, indikeras av varningsblin‐
kersen. Den kommer att blinka
snabbt tre gånger nästa gång som
bilen låses upp med fjärrkontrollen.
Dessutom visas ett meddelande i
förarinformationscentralens display
efter att tändningen slagits till.
Bilmeddelanden 3 116.Startspärr
Systemet är integrerat i tändnings‐
låset och kontrollerar om bilen får
startas med den nyckel som används.
Startspärren aktiveras automatiskt
när nyckeln tas ut ur tändningslåset.
Om kontrollampan d blinkar när
tändningen är på finns det en störning
i systemet och det går inte att starta
motorn. Slå av tändningen och slå på den igen.
Om kontrollampan d fortsätter att
blinka, försök starta motorn med
reservnyckeln och uppsök en verk‐
stad för att få hjälp.
Observera!
Startspärren låser inte dörrarna. Lås därför alltid bilen när du lämnar den
och koppla in stöldlarmet 3 23,
3 34.
Kontrollampa d 3 105.Ytterbackspeglar
Konvex form
Den konvexa yttre backspegeln har
en icke sfärisk yta som minskar döda
vinklar. På grund av den konvexa for‐ men ser föremålen mindre ut och där‐
med är det svårare att uppskatta av‐
stånd.
Elektrisk inställning
Välj önskad ytterbackspegel genom
att föra reglaget åt vänster spegel
(L) eller höger spegel (R). Vrid sedan
kontrollen för att ställa in spegeln.

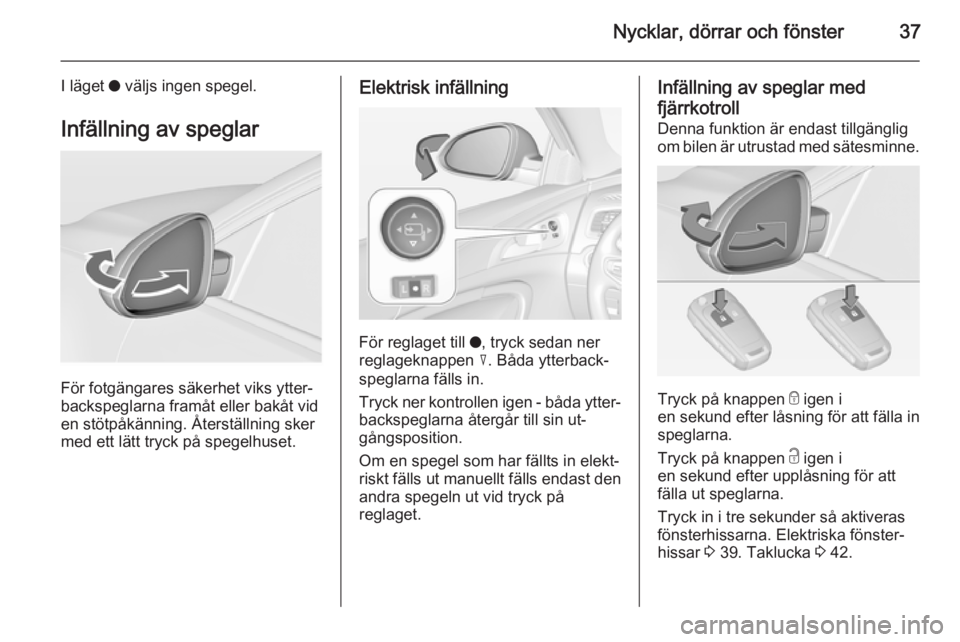

Nycklar, dörrar och fönster37
I läget o väljs ingen spegel.
Infällning av speglar
För fotgängares säkerhet viks ytter‐
backspeglarna framåt eller bakåt vid
en stötpåkänning. Återställning sker
med ett lätt tryck på spegelhuset.
Elektrisk infällning
För reglaget till o, tryck sedan ner
reglageknappen c. Båda ytterback‐
speglarna fälls in.
Tryck ner kontrollen igen - båda ytter‐
backspeglarna återgår till sin ut‐
gångsposition.
Om en spegel som har fällts in elekt‐
riskt fälls ut manuellt fälls endast den
andra spegeln ut vid tryck på
reglaget.
Infällning av speglar med
fjärrkotroll Denna funktion är endast tillgänglig
om bilen är utrustad med sätesminne.
Tryck på knappen e
igen i
en sekund efter låsning för att fälla in
speglarna.
Tryck på knappen c igen i
en sekund efter upplåsning för att
fälla ut speglarna.
Tryck in i tre sekunder så aktiveras
fönsterhissarna. Elektriska fönster‐
hissar 3 39. Taklucka 3 42.

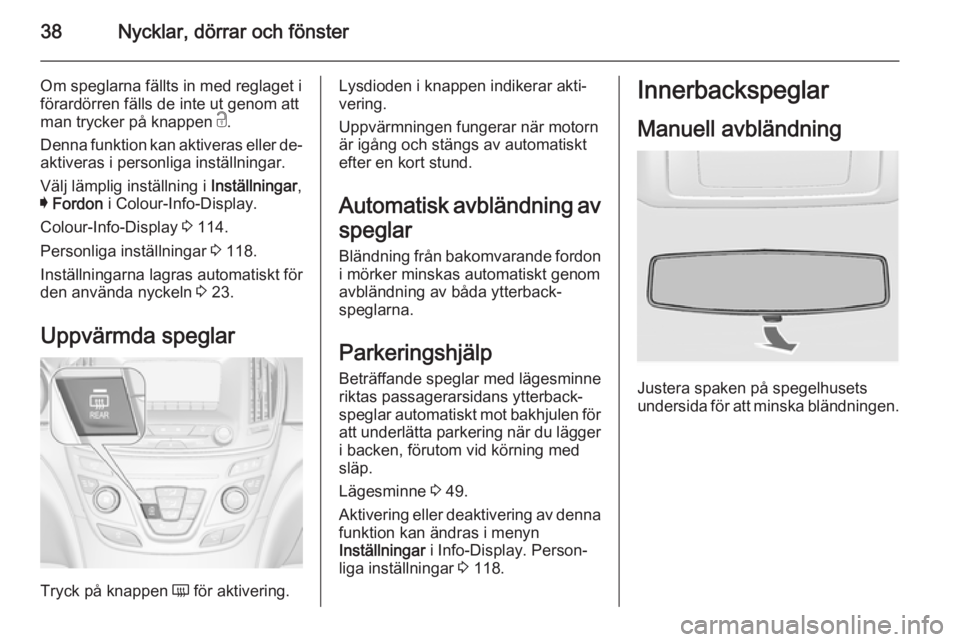

38Nycklar, dörrar och fönster
Om speglarna fällts in med reglaget i
förardörren fälls de inte ut genom att
man trycker på knappen c.
Denna funktion kan aktiveras eller de‐
aktiveras i personliga inställningar.
Välj lämplig inställning i Inställningar,
I Fordon i Colour-Info-Display.
Colour-Info-Display 3 114.
Personliga inställningar 3 118.
Inställningarna lagras automatiskt för
den använda nyckeln 3 23.
Uppvärmda speglar
Tryck på knappen Ü för aktivering.
Lysdioden i knappen indikerar akti‐
vering.
Uppvärmningen fungerar när motorn är igång och stängs av automatiskt
efter en kort stund.
Automatisk avbländning av
speglar Bländning från bakomvarande fordon
i mörker minskas automatiskt genom
avbländning av båda ytterback‐
speglarna.
Parkeringshjälp
Beträffande speglar med lägesminne
riktas passagerarsidans ytterback‐
speglar automatiskt mot bakhjulen för att underlätta parkering när du lägger
i backen, förutom vid körning med
släp.
Lägesminne 3 49.
Aktivering eller deaktivering av denna funktion kan ändras i menyn
Inställningar i Info-Display. Person‐
liga inställningar 3 118.Innerbackspeglar
Manuell avbländning
Justera spaken på spegelhusets
undersida för att minska bländningen.
