Instrumentos, elementos de manuseamento99

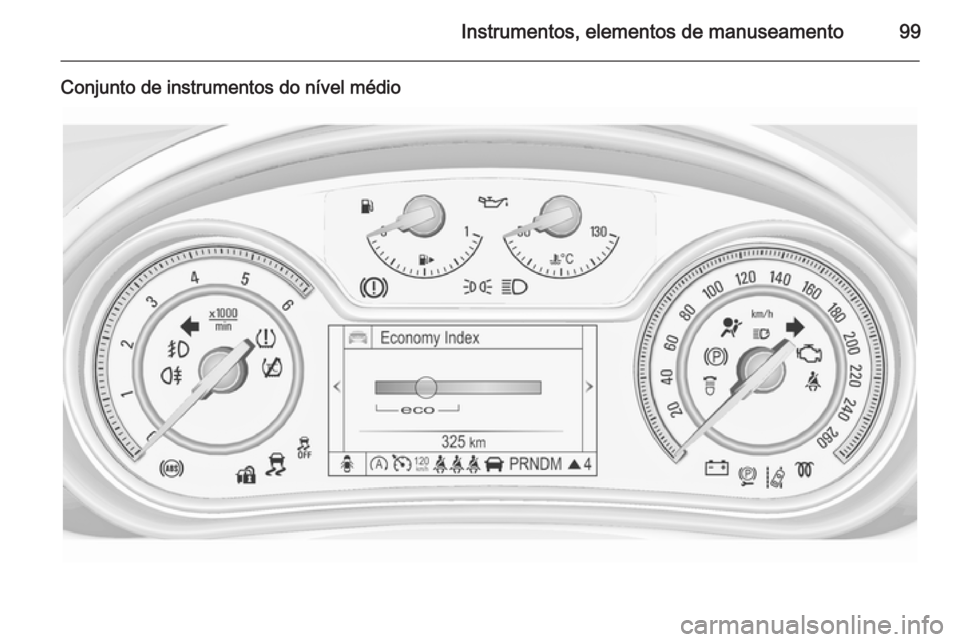

Conjunto de instrumentos do nível médio

100Instrumentos, elementos de manuseamento

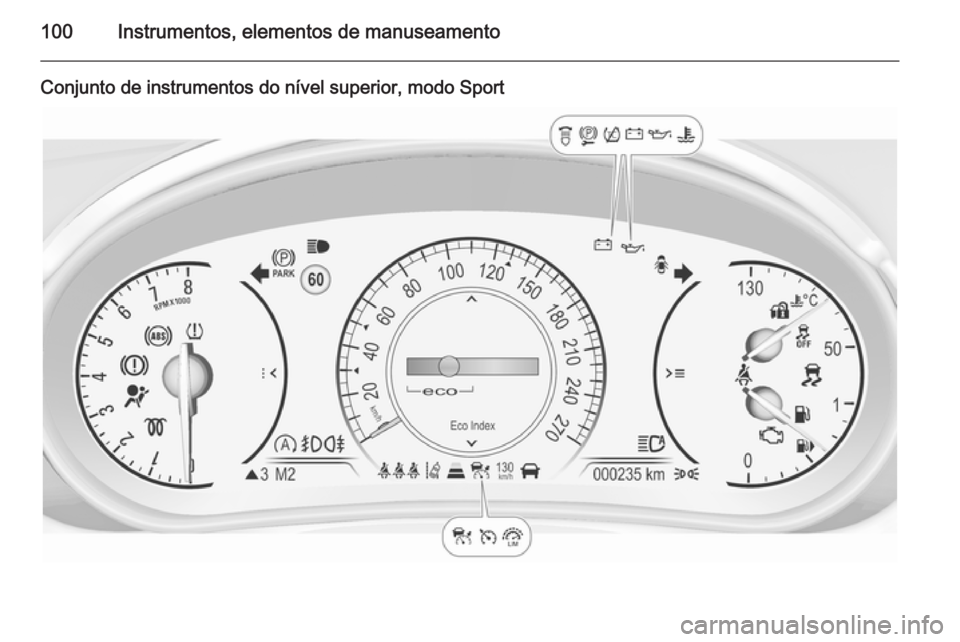

Conjunto de instrumentos do nível superior, modo Sport

Instrumentos, elementos de manuseamento101

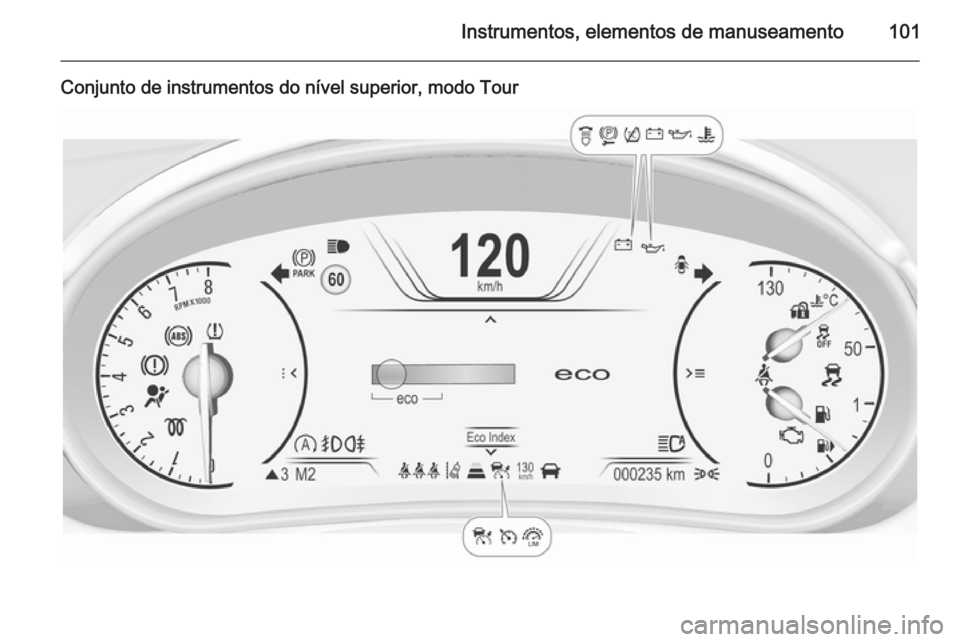

Conjunto de instrumentos do nível superior, modo Tour

102Instrumentos, elementos de manuseamentoVelocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial
A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial. É
possível seleccionar dois conta-
-quilómetros parciais para diferentes
viagens.
Conjunto de instrumentos do nível
inferior
Seleccionar entra a página W1 e a
página W2 rodando a roda de
regulação na alavanca do indicador
de mudança de direcção.

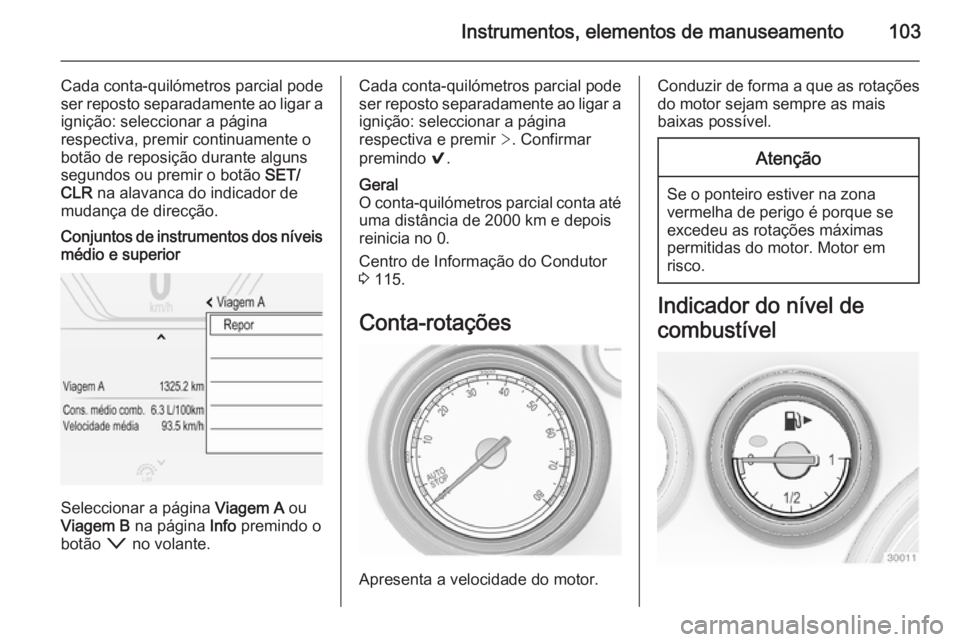

Instrumentos, elementos de manuseamento103
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva, premir continuamente o
botão de reposição durante alguns
segundos ou premir o botão SET/
CLR na alavanca do indicador de
mudança de direcção.Conjuntos de instrumentos dos níveis médio e superior
Seleccionar a página Viagem A ou
Viagem B na página Info premindo o
botão o no volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva e premir >. Confirmar
premindo 9.Geral
O conta-quilómetros parcial conta até uma distância de 2000 km e depois
reinicia no 0.
Centro de Informação do Condutor
3 115.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações
do motor sejam sempre as mais
baixas possível.Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível

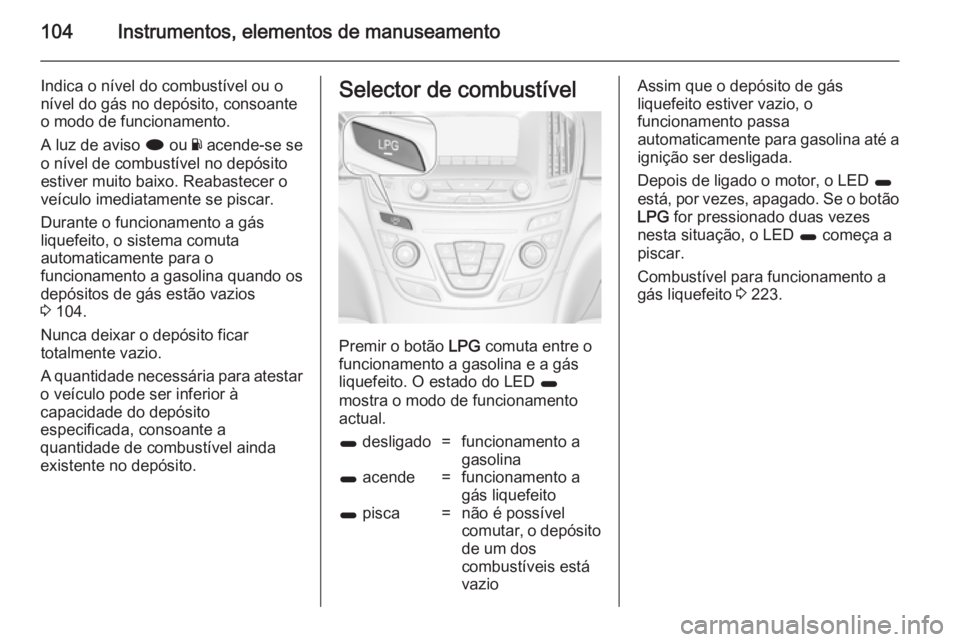

104Instrumentos, elementos de manuseamento
Indica o nível do combustível ou o
nível do gás no depósito, consoante
o modo de funcionamento.
A luz de aviso i ou Y acende-se se
o nível de combustível no depósito
estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Durante o funcionamento a gás
liquefeito, o sistema comuta
automaticamente para o
funcionamento a gasolina quando os depósitos de gás estão vazios
3 104.
Nunca deixar o depósito ficar
totalmente vazio.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.Selector de combustível
Premir o botão LPG comuta entre o
funcionamento a gasolina e a gás
liquefeito. O estado do LED 1
mostra o modo de funcionamento
actual.
1 desligado=funcionamento a
gasolina1 acende=funcionamento a
gás liquefeito1 pisca=não é possível
comutar, o depósito
de um dos
combustíveis está
vazioAssim que o depósito de gás
liquefeito estiver vazio, o
funcionamento passa
automaticamente para gasolina até a
ignição ser desligada.
Depois de ligado o motor, o LED 1
está, por vezes, apagado. Se o botão
LPG for pressionado duas vezes
nesta situação, o LED 1 começa a
piscar.
Combustível para funcionamento a
gás liquefeito 3 223.

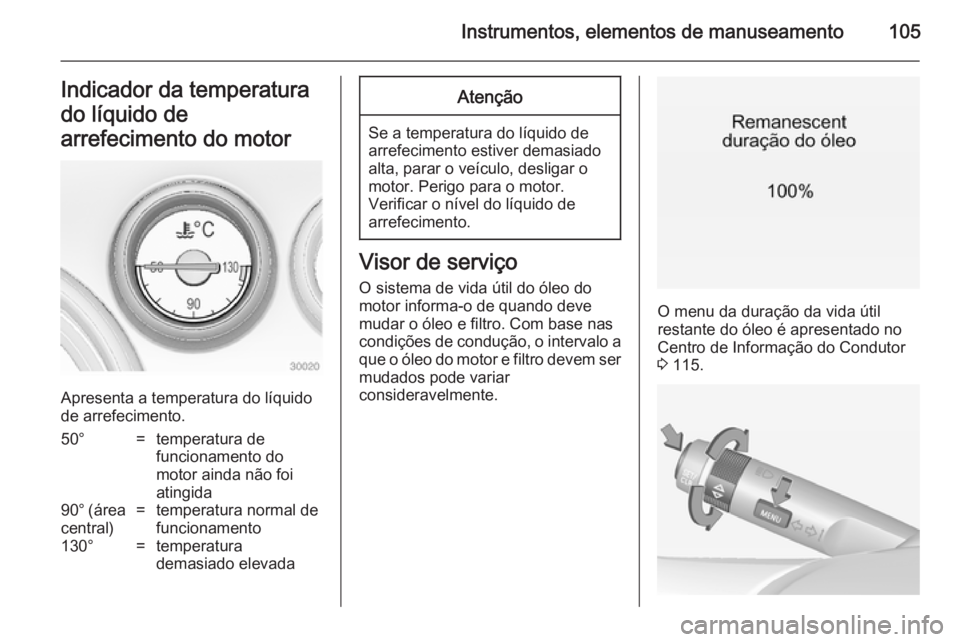

Instrumentos, elementos de manuseamento105Indicador da temperatura
do líquido de
arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
50°=temperatura de
funcionamento do
motor ainda não foi
atingida90° (área central)=temperatura normal de
funcionamento130°=temperatura
demasiado elevadaAtenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de vida útil do óleo do
motor informa-o de quando deve
mudar o óleo e filtro. Com base nas
condições de condução, o intervalo a que o óleo do motor e filtro devem ser
mudados pode variar
consideravelmente.
O menu da duração da vida útil
restante do óleo é apresentado no
Centro de Informação do Condutor
3 115.

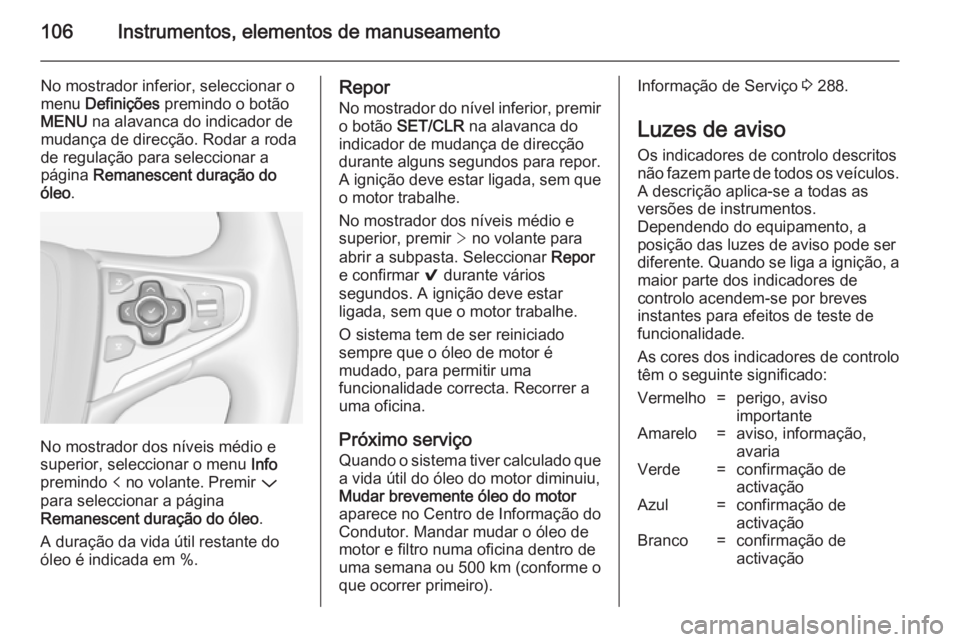

106Instrumentos, elementos de manuseamento
No mostrador inferior, seleccionar o
menu Definições premindo o botão
MENU na alavanca do indicador de
mudança de direcção. Rodar a roda
de regulação para seleccionar a
página Remanescent duração do
óleo .
No mostrador dos níveis médio e
superior, seleccionar o menu Info
premindo p no volante. Premir P
para seleccionar a página
Remanescent duração do óleo .
A duração da vida útil restante do
óleo é indicada em %.
Repor
No mostrador do nível inferior, premir
o botão SET/CLR na alavanca do
indicador de mudança de direcção
durante alguns segundos para repor. A ignição deve estar ligada, sem que
o motor trabalhe.
No mostrador dos níveis médio e
superior, premir > no volante para
abrir a subpasta. Seleccionar Repor
e confirmar 9 durante vários
segundos. A ignição deve estar
ligada, sem que o motor trabalhe.
O sistema tem de ser reiniciado
sempre que o óleo de motor é
mudado, para permitir uma
funcionalidade correcta. Recorrer a
uma oficina.
Próximo serviço Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar brevemente óleo do motor
aparece no Centro de Informação do
Condutor. Mandar mudar o óleo de
motor e filtro numa oficina dentro de
uma semana ou 500 km (conforme o
que ocorrer primeiro).Informação de Serviço 3 288.
Luzes de aviso
Os indicadores de controlo descritos não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte dos indicadores de
controlo acendem-se por breves
instantes para efeitos de teste de
funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:Vermelho=perigo, aviso
importanteAmarelo=aviso, informação,
avariaVerde=confirmação de
activaçãoAzul=confirmação de
activaçãoBranco=confirmação de
activação

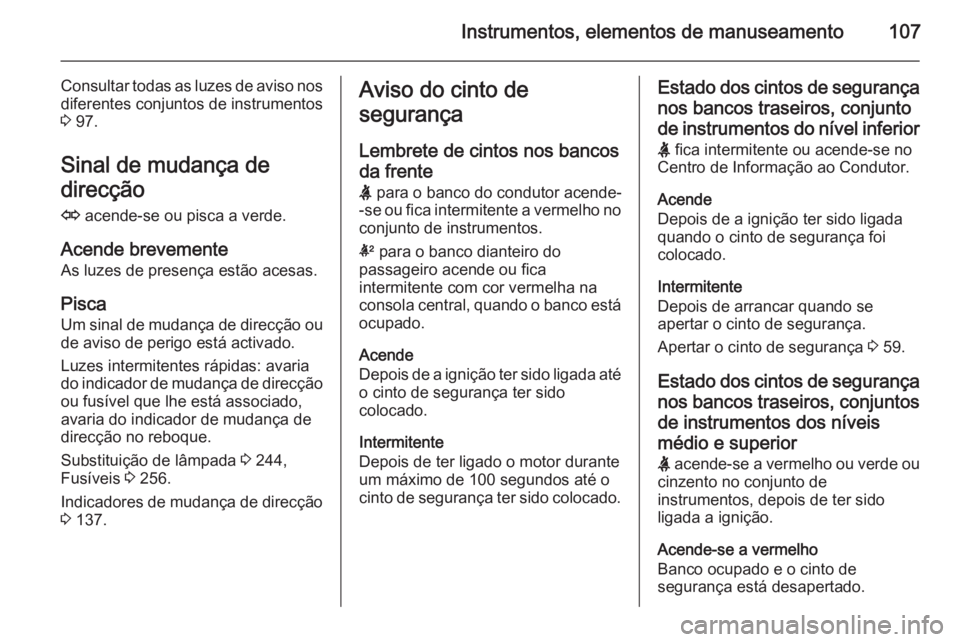

Instrumentos, elementos de manuseamento107
Consultar todas as luzes de aviso nosdiferentes conjuntos de instrumentos
3 97.
Sinal de mudança de
direcção O acende-se ou pisca a verde.
Acende brevemente
As luzes de presença estão acesas.
Pisca
Um sinal de mudança de direcção ou de aviso de perigo está activado.
Luzes intermitentes rápidas: avaria
do indicador de mudança de direcção ou fusível que lhe está associado,
avaria do indicador de mudança de
direcção no reboque.
Substituição de lâmpada 3 244,
Fusíveis 3 256.
Indicadores de mudança de direcção
3 137.Aviso do cinto de
segurança
Lembrete de cintos nos bancosda frente
X para o banco do condutor acende-
-se ou fica intermitente a vermelho no
conjunto de instrumentos.
k para o banco dianteiro do
passageiro acende ou fica
intermitente com cor vermelha na
consola central, quando o banco está ocupado.
Acende
Depois de a ignição ter sido ligada até
o cinto de segurança ter sido
colocado.
Intermitente
Depois de ter ligado o motor durante
um máximo de 100 segundos até o
cinto de segurança ter sido colocado.Estado dos cintos de segurança
nos bancos traseiros, conjunto
de instrumentos do nível inferior X fica intermitente ou acende-se no
Centro de Informação ao Condutor.
Acende
Depois de a ignição ter sido ligada
quando o cinto de segurança foi
colocado.
Intermitente
Depois de arrancar quando se
apertar o cinto de segurança.
Apertar o cinto de segurança 3 59.
Estado dos cintos de segurança nos bancos traseiros, conjuntosde instrumentos dos níveis
médio e superior X acende-se a vermelho ou verde ou
cinzento no conjunto de
instrumentos, depois de ter sido
ligada a ignição.
Acende-se a vermelho
Banco ocupado e o cinto de
segurança está desapertado.

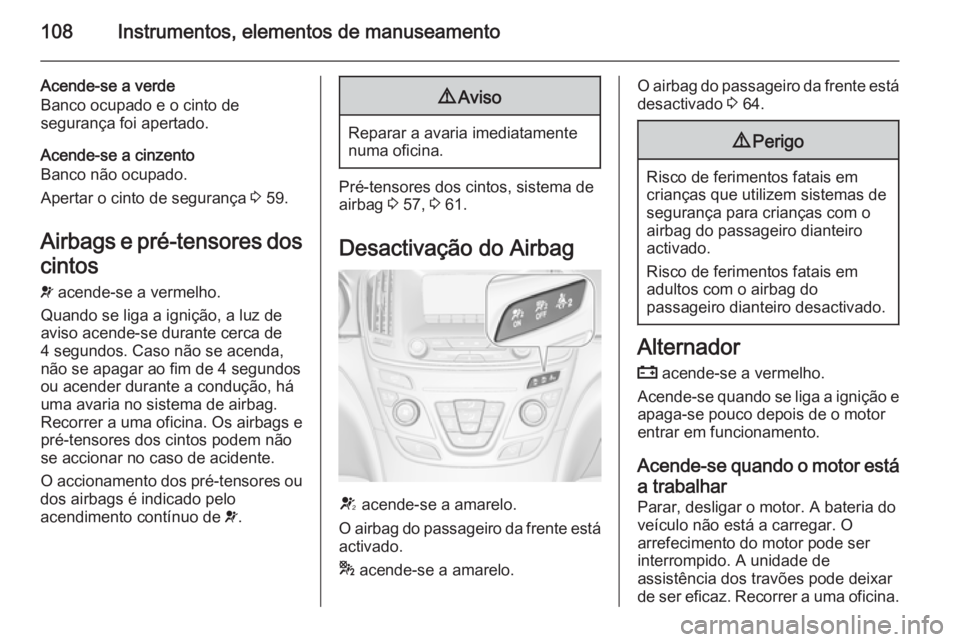

108Instrumentos, elementos de manuseamento
Acende-se a verde
Banco ocupado e o cinto de
segurança foi apertado.
Acende-se a cinzento
Banco não ocupado.
Apertar o cinto de segurança 3 59.
Airbags e pré-tensores dos cintos v acende-se a vermelho.
Quando se liga a ignição, a luz de
aviso acende-se durante cerca de
4 segundos. Caso não se acenda,
não se apagar ao fim de 4 segundos
ou acender durante a condução, há
uma avaria no sistema de airbag.
Recorrer a uma oficina. Os airbags e
pré-tensores dos cintos podem não
se accionar no caso de acidente.
O accionamento dos pré-tensores ou
dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos, sistema de
airbag 3 57, 3 61.
Desactivação do Airbag
V acende-se a amarelo.
O airbag do passageiro da frente está activado.
* acende-se a amarelo.
O airbag do passageiro da frente está
desactivado 3 64.9 Perigo
Risco de ferimentos fatais em
crianças que utilizem sistemas de
segurança para crianças com o
airbag do passageiro dianteiro
activado.
Risco de ferimentos fatais em
adultos com o airbag do
passageiro dianteiro desactivado.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor estáa trabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer a uma oficina.
