Conducerea şi utilizarea autovehiculului229

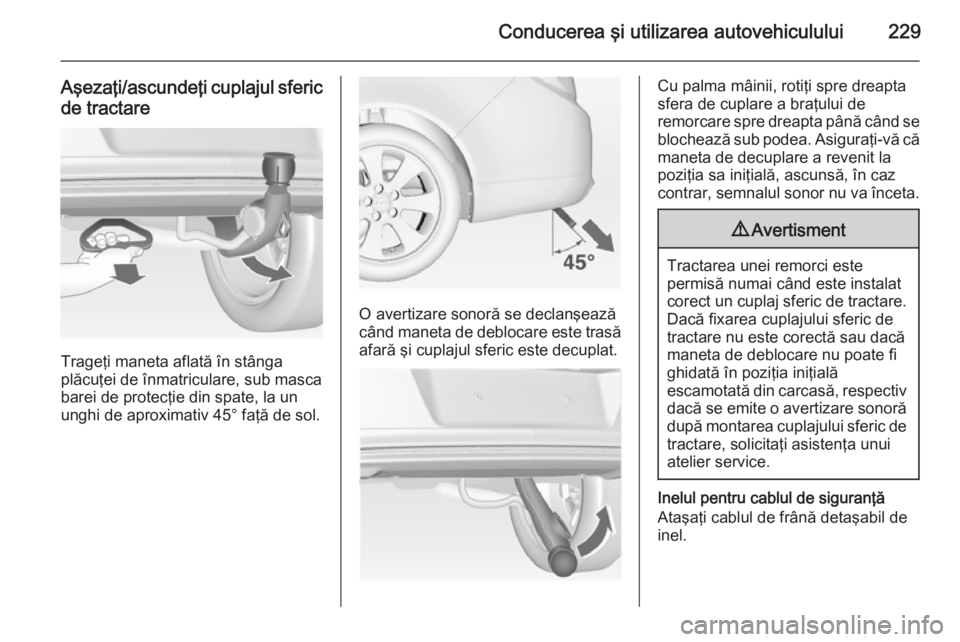

Aşezaţi/ascundeţi cuplajul sfericde tractare
Trageţi maneta aflată în stânga
plăcuţei de înmatriculare, sub masca
barei de protecţie din spate, la un
unghi de aproximativ 45° faţă de sol.
O avertizare sonoră se declanşează
când maneta de deblocare este trasă afară şi cuplajul sferic este decuplat.
Cu palma mâinii, rotiţi spre dreapta
sfera de cuplare a braţului de
remorcare spre dreapta până când se
blochează sub podea. Asiguraţi-vă că
maneta de decuplare a revenit la
poziţia sa iniţială, ascunsă, în caz
contrar, semnalul sonor nu va înceta.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă fixarea cuplajului sferic detractare nu este corectă sau dacă
maneta de deblocare nu poate fi
ghidată în poziţia iniţială
escamotată din carcasă, respectiv
dacă se emite o avertizare sonoră după montarea cuplajului sferic de
tractare, solicitaţi asistenţa unui
atelier service.
Inelul pentru cablul de siguranţă
Ataşaţi cablul de frână detaşabil de
inel.

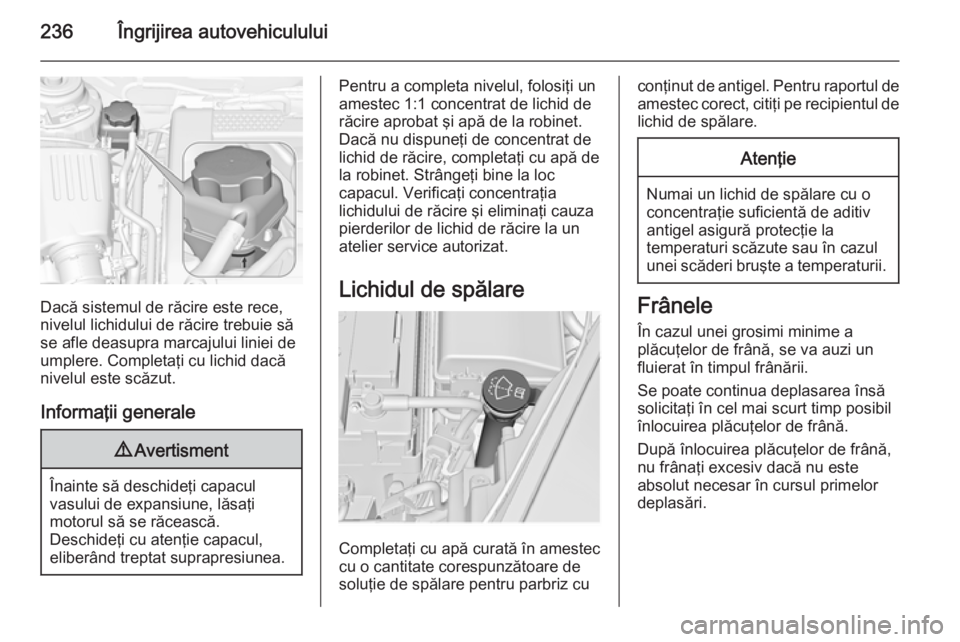

236Îngrijirea autovehiculului
Dacă sistemul de răcire este rece,
nivelul lichidului de răcire trebuie să
se afle deasupra marcajului liniei de
umplere. Completaţi cu lichid dacă
nivelul este scăzut.
Informaţii generale
9 Avertisment
Înainte să deschideţi capacul
vasului de expansiune, lăsaţi
motorul să se răcească.
Deschideţi cu atenţie capacul,
eliberând treptat suprapresiunea.
Pentru a completa nivelul, folosiţi un amestec 1:1 concentrat de lichid derăcire aprobat şi apă de la robinet.
Dacă nu dispuneţi de concentrat de
lichid de răcire, completaţi cu apă de
la robinet. Strângeţi bine la loc
capacul. Verificaţi concentraţia
lichidului de răcire şi eliminaţi cauza
pierderilor de lichid de răcire la un
atelier service autorizat.
Lichidul de spălare
Completaţi cu apă curată în amestec
cu o cantitate corespunzătoare de soluţie de spălare pentru parbriz cu
conţinut de antigel. Pentru raportul de amestec corect, citiţi pe recipientul de
lichid de spălare.Atenţie
Numai un lichid de spălare cu o
concentraţie suficientă de aditiv
antigel asigură protecţie la
temperaturi scăzute sau în cazul
unei scăderi bruşte a temperaturii.
Frânele
În cazul unei grosimi minime a
plăcuţelor de frână, se va auzi un
fluierat în timpul frânării.
Se poate continua deplasarea însă
solicitaţi în cel mai scurt timp posibil
înlocuirea plăcuţelor de frână.
După înlocuirea plăcuţelor de frână,
nu frânaţi excesiv dacă nu este
absolut necesar în cursul primelor
deplasări.

Îngrijirea autovehiculului251

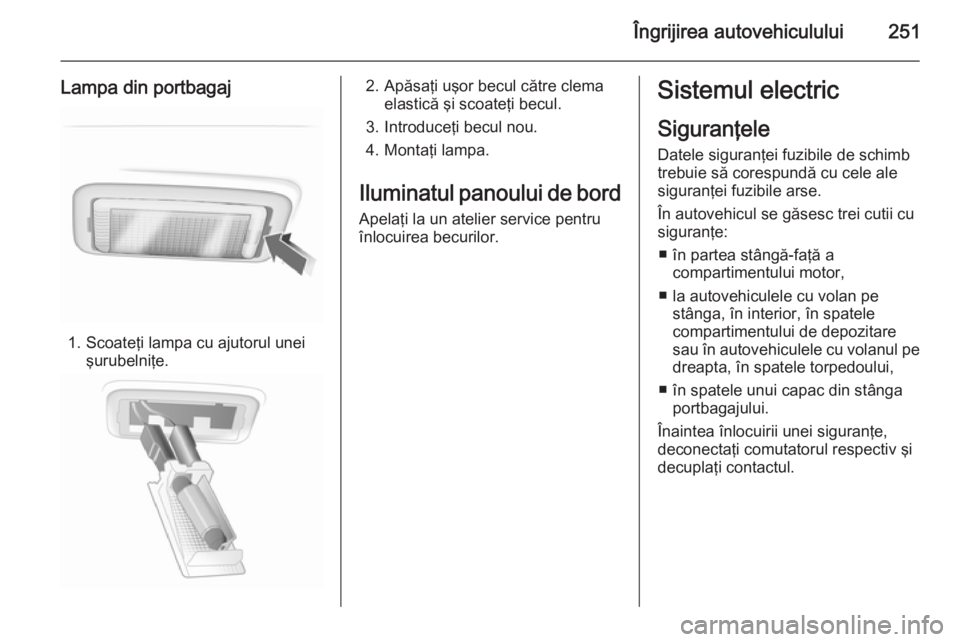

Lampa din portbagaj
1. Scoateţi lampa cu ajutorul uneişurubelniţe.
2. Apăsaţi uşor becul către clemaelastică şi scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Iluminatul panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior, în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului,
■ în spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.

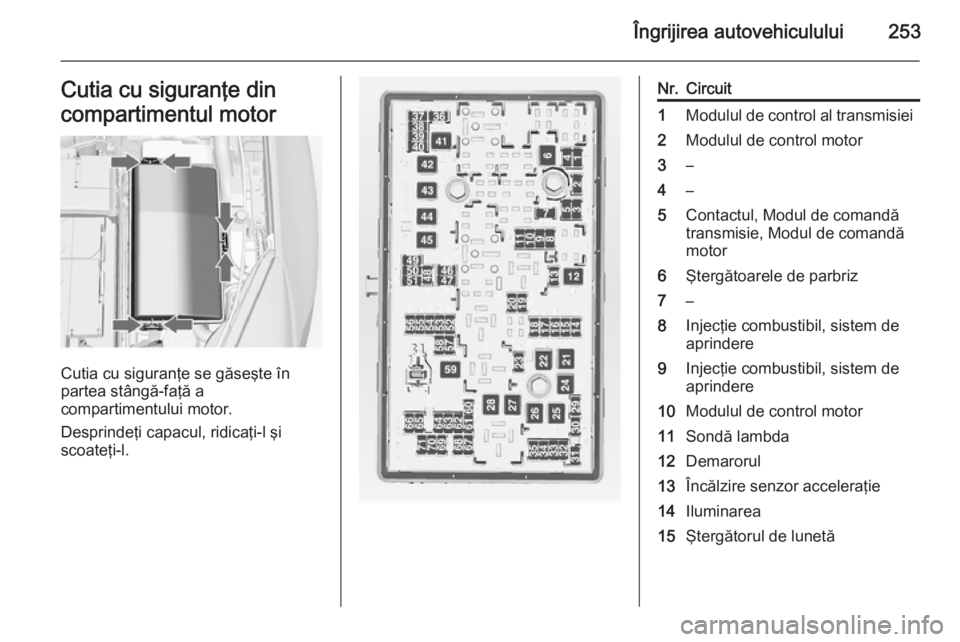

Îngrijirea autovehiculului253Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
Nr.Circuit1Modulul de control al transmisiei2Modulul de control motor3–4–5Contactul, Modul de comandă
transmisie, Modul de comandă
motor6Ştergătoarele de parbriz7–8Injecţie combustibil, sistem de
aprindere9Injecţie combustibil, sistem de
aprindere10Modulul de control motor11Sondă lambda12Demarorul13Încălzire senzor acceleraţie14Iluminarea15Ştergătorul de lunetă

Îngrijirea autovehiculului259Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacă se poate, abordaţi-le într-un unghi
drept. Trecerea peste muchii ascuţite
poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La
parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de condus la temperaturi
mai mici de 7°C, de aceea este
indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 310.
Hatchback cu 5 portiere, limuzină cu
4 portiere, Sports tourer
Folosiţi dimensiunile anvelopei
205/60 R 16 şi 235/45 R 18 numai ca anvelope de iarnă.
Marcajul anvelopelor De ex. 215/60 R 16 95 H215=Lăţime anvelopă, în mm60=Raport secţiuni (înălţime/
lăţime anvelopă), în %R=Tip bandă de rulare: RadialRF=Tip: Cu flancuri întărite
(Runflat)16=Diametru roată, în inchi95=Indice de sarcină, de
exemplu 95 corespunde unei
sarcini de 690 kgH=Literă cod de viteză
Literă cod de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci
cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu sistem de monitorizare a presiunii în
anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 310.

260Îngrijirea autovehiculului

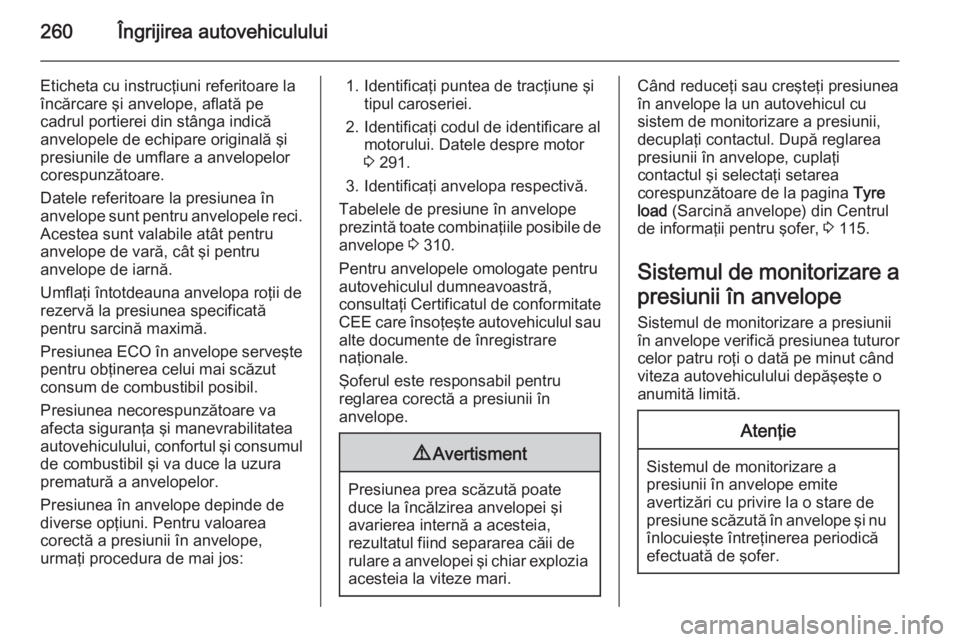

Eticheta cu instrucţiuni referitoare la
încărcare şi anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte pentru obţinerea celui mai scăzutconsum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:1. Identificaţi puntea de tracţiune şi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 291.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 310.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul. După reglarea
presiunii în anvelope, cuplaţi
contactul şi selectaţi setarea
corespunzătoare de la pagina Tyre
load (Sarcină anvelope) din Centrul
de informaţii pentru şofer, 3 115.
Sistemul de monitorizare a presiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope verifică presiunea tuturor
celor patru roţi o dată pe minut când
viteza autovehiculului depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări cu privire la o stare de
presiune scăzută în anvelope şi nu înlocuieşte întreţinerea periodicăefectuată de şofer.

Îngrijirea autovehiculului261

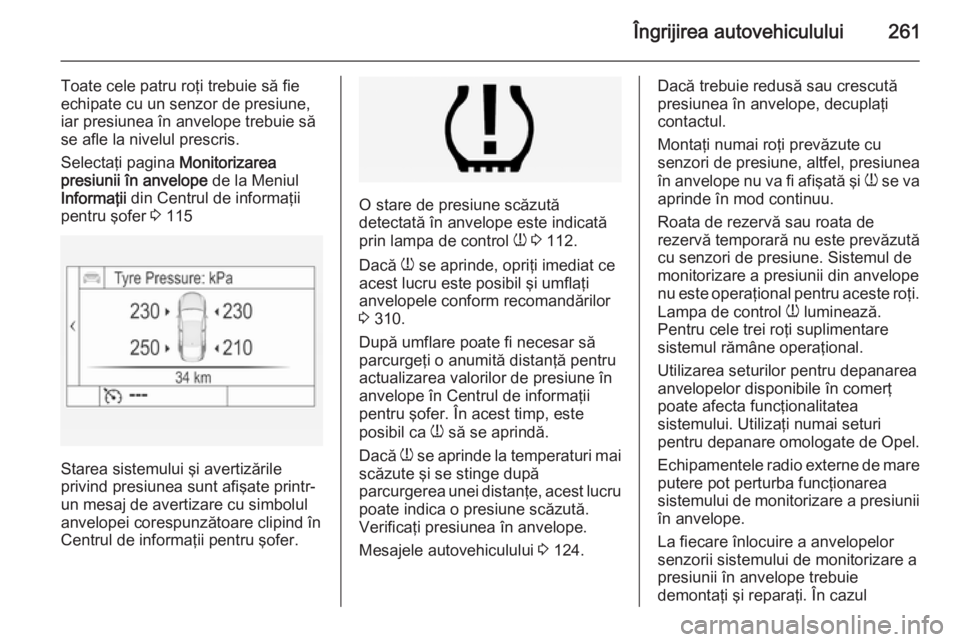

Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Selectaţi pagina Monitorizarea
presiunii în anvelope de la Meniul
Informaţii din Centrul de informaţii
pentru şofer 3 115
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 112.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 310.
După umflare poate fi necesar să parcurgeţi o anumită distanţă pentruactualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, este
posibil ca w să se aprindă.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 124.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută
cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelope
nu este operaţional pentru aceste roţi.
Lampa de control w luminează.
Pentru cele trei roţi suplimentare sistemul rămâne operaţional.
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de Opel.
Echipamentele radio externe de mare
putere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul

262Îngrijirea autovehiculului

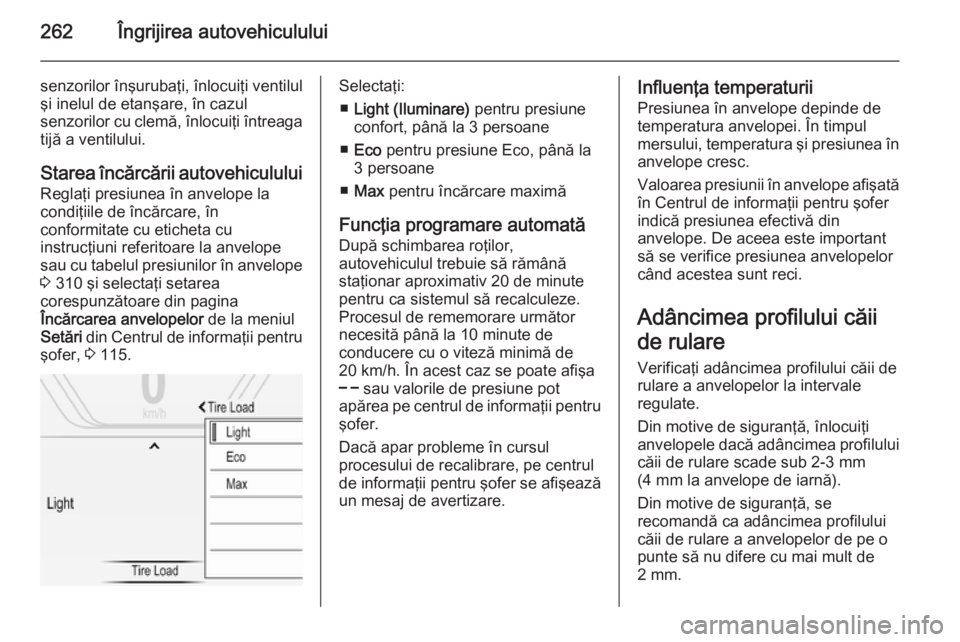

senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare, în cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 310 şi selectaţi setarea
corespunzătoare din pagina
Încărcarea anvelopelor de la meniul
Setări din Centrul de informaţii pentru
şofer, 3 115.Selectaţi:
■ Light (Iluminare) pentru presiune
confort, până la 3 persoane
■ Eco pentru presiune Eco, până la
3 persoane
■ Max pentru încărcare maximă
Funcţia programare automată După schimbarea roţilor,
autovehiculul trebuie să rămână
staţionar aproximativ 20 de minute
pentru ca sistemul să recalculeze.
Procesul de rememorare următor
necesită până la 10 minute de
conducere cu o viteză minimă de
20 km/h. În acest caz se poate afişa
$ sau valorile de presiune pot
apărea pe centrul de informaţii pentru
şofer.
Dacă apar probleme în cursul
procesului de recalibrare, pe centrul
de informaţii pentru şofer se afişează un mesaj de avertizare.Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc.
Valoarea presiunii în anvelope afişată în Centrul de informaţii pentru şoferindică presiunea efectivă din
anvelope. De aceea este important
să se verifice presiunea anvelopelor
când acestea sunt reci.
Adâncimea profilului căii
de rulare Verificaţi adâncimea profilului căii de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului
căii de rulare scade sub 2-3 mm
(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu difere cu mai mult de
2 mm.

Îngrijirea autovehiculului263

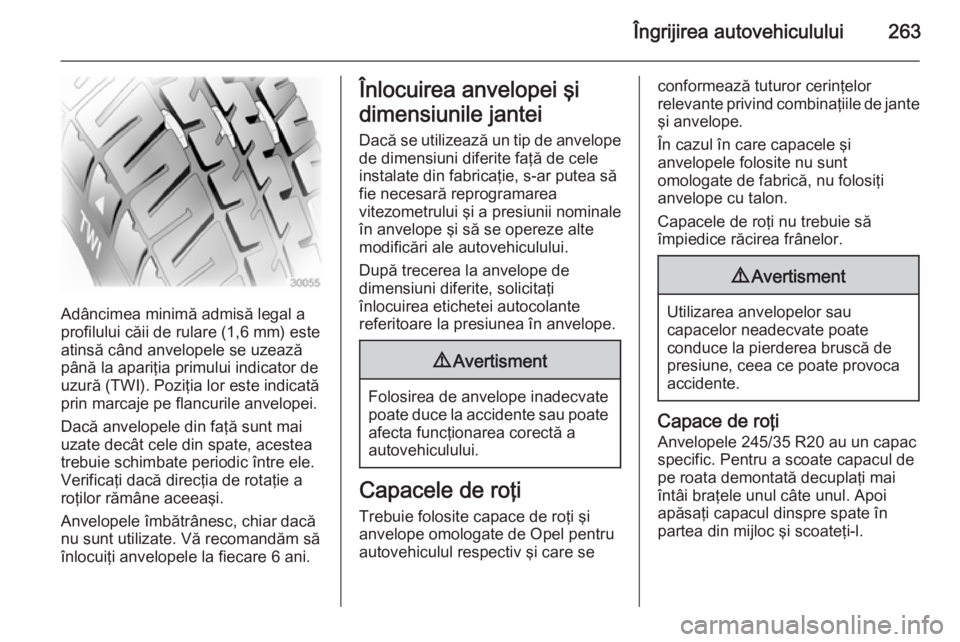

Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Înlocuirea anvelopei şi
dimensiunile jantei Dacă se utilizează un tip de anvelopede dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
împiedice răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Capace de roţi
Anvelopele 245/35 R20 au un capac
specific. Pentru a scoate capacul de
pe roata demontată decuplaţi mai
întâi braţele unul câte unul. Apoi
apăsaţi capacul dinspre spate în
partea din mijloc şi scoateţi-l.

Îngrijirea autovehiculului267

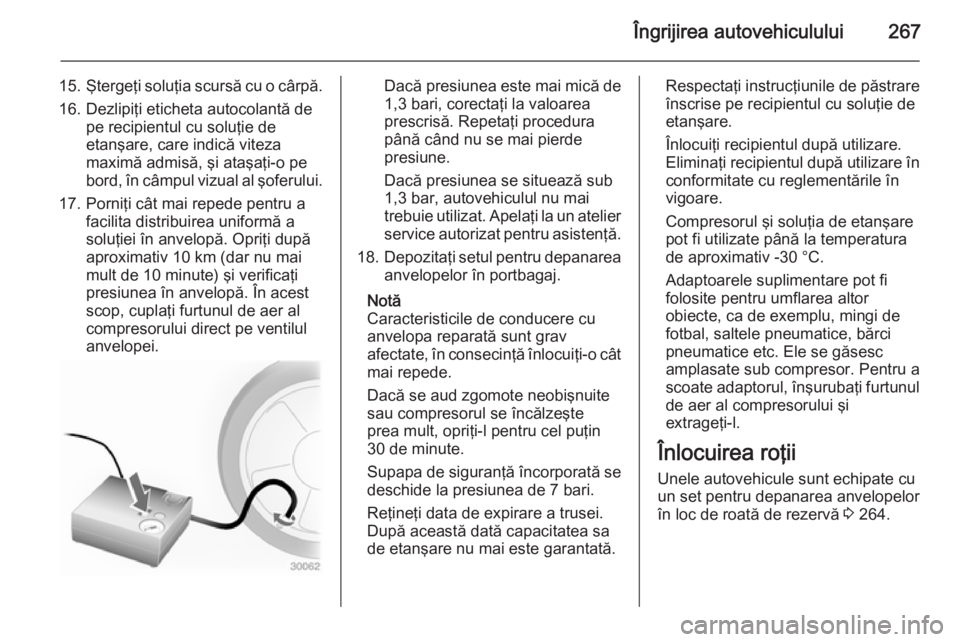

15.Ştergeţi soluţia scursă cu o cârpă.
16. Dezlipiţi eticheta autocolantă de pe recipientul cu soluţie de
etanşare, care indică viteza
maximă admisă, şi ataşaţi-o pe
bord, în câmpul vizual al şoferului.
17. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. Opriţi după
aproximativ 10 km (dar nu mai
mult de 10 minute) şi verificaţi
presiunea în anvelopă. În acest
scop, cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte
prea mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate până la temperatura
de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc
amplasate sub compresor. Pentru a
scoate adaptorul, înşurubaţi furtunul de aer al compresorului şi
extrageţi-l.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 264.
