Remarques importantes
concernant les aides au stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.Remarque
Le système d'aide au stationnement détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte
un objet qui n'existe pas (écho para‐ site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour
Page 212 of 347

210Conduite et utilisation
un guidage de stationnement opti‐
mal, une distance de conduite mini‐
male de 10 km, notamment un cer‐
tain nombre de virages, est néces‐
saire.
Alerte d'angle mort latéral Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas : ■ Les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement.
■ Les piétons, cyclistes ou ani‐ maux.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, le symbole
d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Si le véhicule est équipé d'une alerte
de changement de voie 3 211, le
symbole F s'affiche dans les rétro‐
viseurs.
Page 213 of 347

Conduite et utilisation211
Le système peut être activé ou dés‐
activé dans la personnalisation du
véhicule.
Sélectionner la position correspon‐
dante dans Réglages, I Véhicule
dans l'affichage d'informations en
couleur.
Affichage d'informations en couleur
3 122.
Personnalisation du véhicule 3 128.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur (DIC).
Zones de détection
Le capteur du système couvre une
zone d'environ 3,5 mètres des deux
côtés du véhicule. Cette zone dé‐
marre à chaque rétroviseur et s'étend environ jusqu'à 3 mètres vers l'ar‐
rière. La hauteur de la zone est envi‐
ron entre 0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐ res comme les glissières de sécurité,
les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance
Occasionnellement, des alertes peu‐
vent ne pas être détectées sous des circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit du pare-chocs arrière sont recouvertsde boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 281.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur (DIC). Prendre contact avec
un atelier.
Alerte de changement de
voie Outre l'alerte d'angle mort latéral
3 210 , l'alerte de changement de voie
reconnaît rapidement les véhicules
en approche depuis l'arrière, sur les
voies parallèles, adjacentes à votre
véhicule.
Si le véhicule est équipé de l'alerte de changement de voie, l'alerte d'anglemort latéral est toujours incluse.
Le système alerte visuellement dans chaque rétroviseur extérieur en casde détection de véhicules en appro‐
che rapide depuis l'arrière.
Page 214 of 347

212Conduite et utilisation
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.9 Attention
L'alerte de changement de voie ne
remplace pas la vision du conduc‐
teur.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule en approche depuis l'arrière
qui roule très vite, le symbole d'aver‐
tissement de teinte ambre F s'éc‐
laire dans le rétroviseur extérieur cor‐
respondant. Si le conducteur utilise
alors le clignotant, le symbole d'aver‐ tissement F commence à clignoter
comme un avertissement pour ne pas changer de file. De plus, un signal so‐
nore se fait entendre.Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 3,5 mètres para‐
llèlement sur les côtés du véhicule et
environ 3 mètres en arrière par rap‐
port à l'alerte d'angle mort latéral (A)
et à environ 70 mètres à l'arrière de la position d'alerte de changement de
voie (B) sur les voies parallèles. Les
zones commencent à chaque rétrovi‐
seur extérieur. La hauteur de la zone
est environ entre 0,5 mètre et
2 mètres du sol.
Page 215 of 347

Conduite et utilisation213
DésactivationL'activation ou la désactivation de
l'alerte de changement de voie peut
être paramétrée dans le menu de per‐ sonnalisation du véhicule, dans l'affi‐
chage d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 122.
Personnalisation du véhicule 3 128.
Le système est désactivé si le
véhicule tracte une remorque.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur (DIC).
Remarque
Après la production, le système doit
être étalonné. Pour un rendement
optimal, rouler autant que possible
sur une route rectiligne avec des ob‐ jets latéraux, par exemple des railsde sécurité et des barrières sur une
certaine distance.Défaillance
Occasionnellement, des alertes peu‐
vent ne pas être détectées sous des circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides ou dans les vira‐
ges serrés. Sinon, le système peut
s'allumer pour les rails de sécurité, les
panneaux routiers, les arbres, les ar‐
bustes et autres objets fixes. Ceci est le fonctionnement normal et le sys‐
tème ne doit pas être réparé.
L'alerte de changement de voie peut
ne pas fonctionner lorsque les coins
gauche ou droit du pare-chocs arrière
sont recouverts de boue, saletés, neige, gel ou en cas de fortes tempê‐ tes de pluie. Instructions de net‐
toyage 3 281.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur (DIC). Prendre contact avec
un atelier.Caméra arrière
La caméra arrière aide le conducteur
à reculer, en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à
noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier au‐
tour et derrière le véhicule avant
d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Page 216 of 347

214Conduite et utilisation
Fonctionnement
La caméra est montée entre les lam‐
pes d'éclairage de la plaque d'imma‐
triculation et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu
sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
Certains réglages de base peuvent
être modifiés au menu de personna‐
lisation du véhicule, dans l'affichage
d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur 3 122.
Personnalisation du véhicule 3 128.
Page 217 of 347

Conduite et utilisation215
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐ tème avancé d'assistance au station‐
nement.
En outre 9 s'affiche sur la ligne su‐
périeure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
DésactivationLa caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est
dépassée ou si la marche arrière n'est plus engagée pendant environ
10 secondes.
L'activation ou la désactivation de
l'alerte de changement de voie peut
être paramétrée dans le menu de per‐ sonnalisation du véhicule, dans l'affi‐
chage d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 122.Personnalisation du véhicule 3 128.
Défaillance
Les messages de défaillance sont af‐ fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ la zone alentour est sombre,
■ le soleil ou le faisceau des phares brille directement dans la lentille dela caméra,
■ du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille, la
rincer à l'eau et l'essuyer avec un
chiffon doux,
■ le hayon n'est pas correctement fermé,
■ le véhicule tire une remorque,
■ l'arrière du véhicule est accidenté,
■ il y a des changements de tempé‐ rature extrêmes.Alerte de circulation
transversale à l'arrière
Outre la caméra arrière 3 213 , l'alerte
de circulation transversale arrière
avertit de la circulation transversale
depuis la gauche ou la droite en rou‐
lant en marche arrière. Lorsque la cir‐ culation transversale est reconnue et
que la caméra arrière est activée, un
triangle d'avertissement avec une flè‐ che directionnelle s'affiche dans l'af‐
fichage d'informations en couleur,
montrant le sens de la circulation. En
outre, trois signaux sonores retentis‐
sent depuis le haut-parleur du côté
concerné.
Page 218 of 347

216Conduite et utilisation
Les capteurs de distance radar se
trouvent sur le côté dans le pare-
chocs arrière.
9 Attention
L'alerte de circulation transversale
arrière ne remplace pas la vision
du conducteur. Remarquer que
les objets qui sont des capteurs
extérieurs, par exemple sous le
pare-chocs ou sous le véhicule, ne sont pas affichés.
Les piétons, les enfants et les ani‐
maux ne sont pas détectés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier au‐
tour et derrière le véhicule avant
d'engager la marche arrière.
Activation
L'alerte de circulation transversale ar‐
rière est activée automatiquement
avec la caméra arrière lorsque la mar‐
che arrière est engagée.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 20 mètres vers la
gauche ou la droite, derrière le
véhicule.
Désactivation
L'alerte de circulation transversale ar‐
rière est désactivée avec la caméra
arrière lorsqu'une certaine vitesse avant est dépassée ou lorsque la
marche arrière n'est pas engagée
pendant environ 10 secondes.
L'activation ou la désactivation de
l'alerte de changement de la circula‐
tion transversale arrière peut être pa‐ ramétrée dans le menu de personna‐
lisation du véhicule, dans l'affichage
d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 122.
Personnalisation du véhicule 3 128.
Page 219 of 347

Conduite et utilisation217
DéfaillanceLe système peut mal fonctionner lors‐
que :
■ du gel, de la neige, boue ou tout autre matériau recouvre les cap‐teurs.
■ le véhicule tire une remorque,
■ l'arrière du véhicule est accidenté,
■ il y a des changements de tempé‐ rature extrêmes.
Assistant pour les
panneaux de signalisation
FonctionnementL'assistant de détection des pan‐
neaux routiers détecte des panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.Les panneaux routiers qui seront dé‐
tectés sont :Panneaux de limitation et d'interdic‐ tion de dépasser ; ■ limitation de vitesse ;
■ interdiction de dépasser ;
■ fin de limitation de vitesse ;
■ fin d'interdiction de dépasser.Panneaux routiers
commençant et finissant par :
■ autoroutes ;
■ routes pour automobiles / à accès réglementé ;
■ zones résidentielles / de rencontre.Ajout de panneaux
■ informations complémentaires des panneaux de signalisation ;
■ restriction d'emploi d'une remor‐ que ;
■ chaussée glissante ;
■ chaussée verglacée ;
■ flèches directionnelles.
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que leprochain panneau de limitation de vi‐
tesse ou le panneau de fin de limita‐ tion de vitesse soit détecté ou après
un dépassement de temps imparti de panneau.
Des combinaisons de plusieurs pan‐
neaux dans l'affichage sont possi‐
bles.
Un point d'exclamation dans un cadre
indique des panneaux supplémentai‐
res détecté que le système n'a pas pu
reconnaître.
Page 220 of 347

218Conduite et utilisation
Le système est actif jusqu'à une vi‐tesse de 200 km/h en fonction des
conditions d'éclairage. La nuit, le sys‐ tème est actif jusqu'à une vitesse de
160 km/h.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page de panneau
routier est effacé, par exemple à l'en‐ trée d'une zone urbaine. La prochaine
indication de vitesse reconnue sera
affichée.
Indication sur l'affichage Les panneaux routiers s'affichent à la
page Détection des panneaux
routiers au centre d'informations du
conducteur.

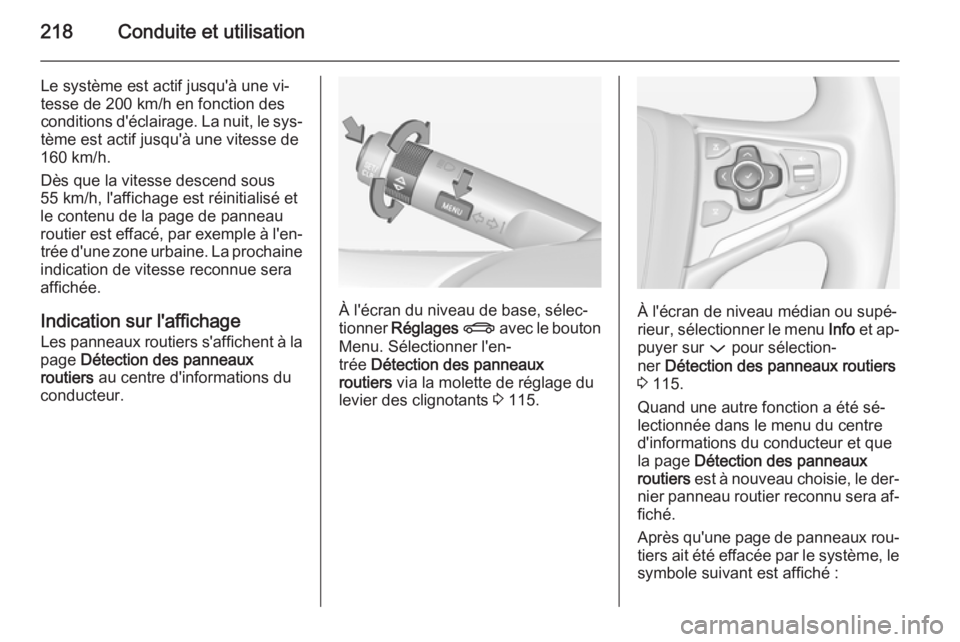

À l'écran du niveau de base, sélec‐
tionner Réglages X avec le bouton
Menu. Sélectionner l'en‐
trée Détection des panneaux
routiers via la molette de réglage du
levier des clignotants 3 115.À l'écran de niveau médian ou supé‐
rieur, sélectionner le menu Info et ap‐
puyer sur P pour sélection‐
ner Détection des panneaux routiers
3 115.
Quand une autre fonction a été sé‐
lectionnée dans le menu du centre
d'informations du conducteur et que la page Détection des panneaux
routiers est à nouveau choisie, le der‐
nier panneau routier reconnu sera af‐
fiché.
Après qu'une page de panneaux rou‐ tiers ait été effacée par le système, le
symbole suivant est affiché :
