Soins du véhicule249

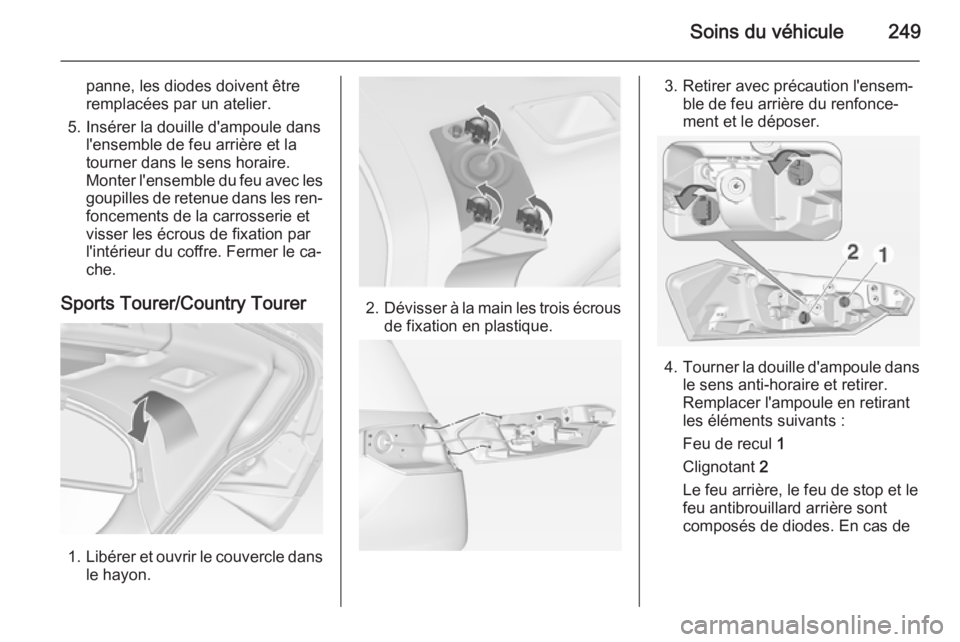

panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les
goupilles de retenue dans les ren‐ foncements de la carrosserie etvisser les écrous de fixation par
l'intérieur du coffre. Fermer le ca‐
che.
Sports Tourer/Country Tourer
1. Libérer et ouvrir le couvercle dans
le hayon.
2. Dévisser à la main les trois écrous
de fixation en plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
Feu de recul 1
Clignotant 2
Le feu arrière, le feu de stop et le
feu antibrouillard arrière sont
composés de diodes. En cas de

250Soins du véhicule
panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les goupilles de retenue dans les ren‐
foncements de hayon et visser les
écrous de fixation par l'intérieur du hayon. Fermer le cache.
Feux arrière additionnels dans le
cadre de hayon
1. Ouvrir le hayon.
2. Dégager le couvercle dans la gar‐
niture latérale et l'enlever.
3. Extraire le logement de lampe de l'intérieur de la garniture latérale.
4.Tourner l'écrou en plastique dans
le sens antihoraire et l'enlever de
la douille de l'ampoule.

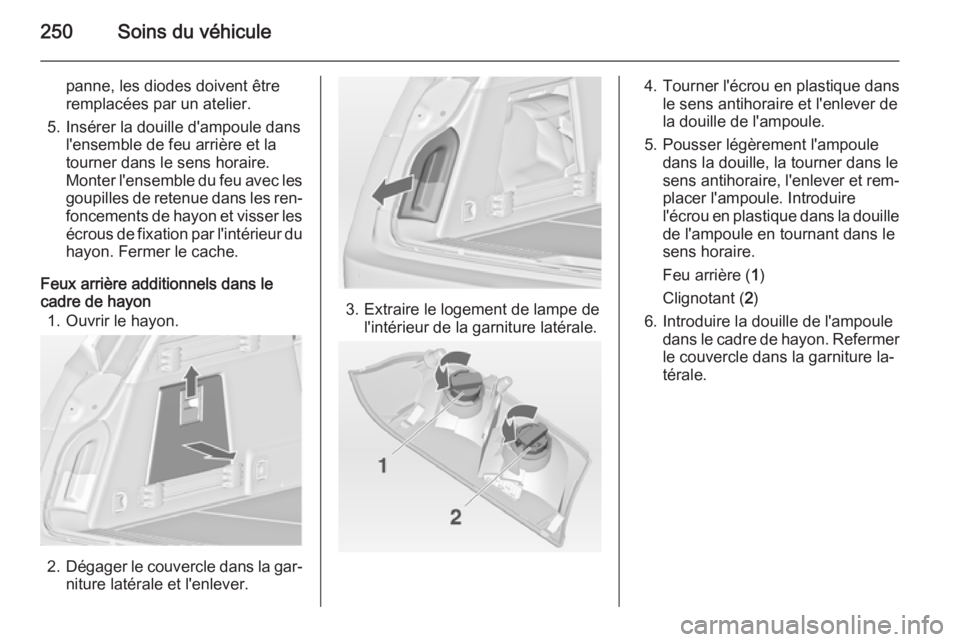

5. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐
placer l'ampoule. Introduire
l'écrou en plastique dans la douille de l'ampoule en tournant dans le
sens horaire.
Feu arrière ( 1)
Clignotant ( 2)
6. Introduire la douille de l'ampoule dans le cadre de hayon. Refermer
le couvercle dans la garniture la‐
térale.

Soins du véhicule251Clignotants latéraux

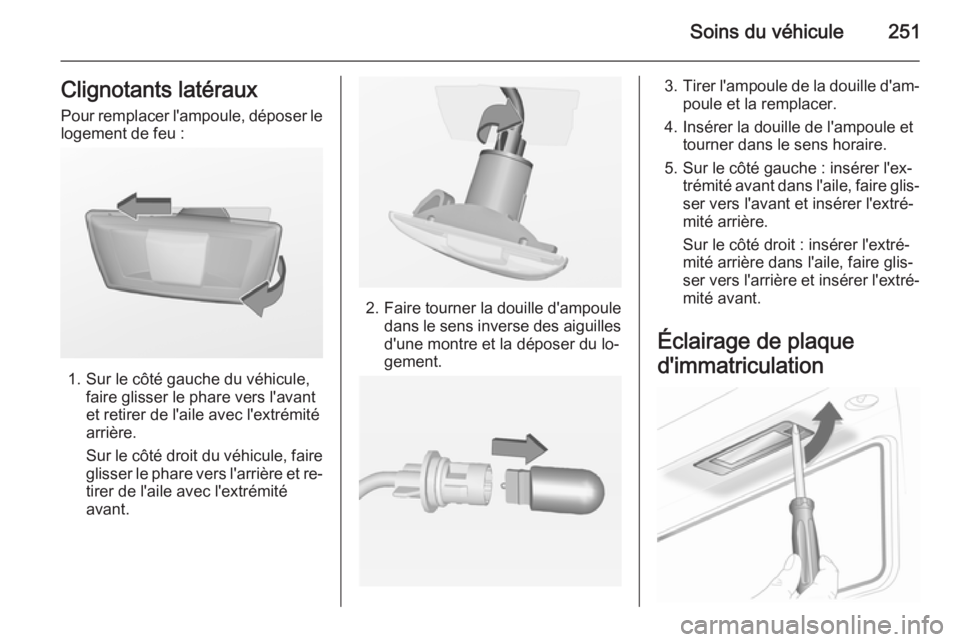

Pour remplacer l'ampoule, déposer le logement de feu :
1. Sur le côté gauche du véhicule, faire glisser le phare vers l'avant
et retirer de l'aile avec l'extrémité
arrière.
Sur le côté droit du véhicule, faire
glisser le phare vers l'arrière et re‐ tirer de l'aile avec l'extrémité
avant.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Sur le côté gauche : insérer l'ex‐ trémité avant dans l'aile, faire glis‐
ser vers l'avant et insérer l'extré‐
mité arrière.
Sur le côté droit : insérer l'extré‐
mité arrière dans l'aile, faire glis‐
ser vers l'arrière et insérer l'extré‐ mité avant.
Éclairage de plaque
d'immatriculation

252Soins du véhicule
1.Introduire le tournevis dans le boî‐
tier de l'ampoule ; appuyer sur le
côté et déverrouiller le ressort.

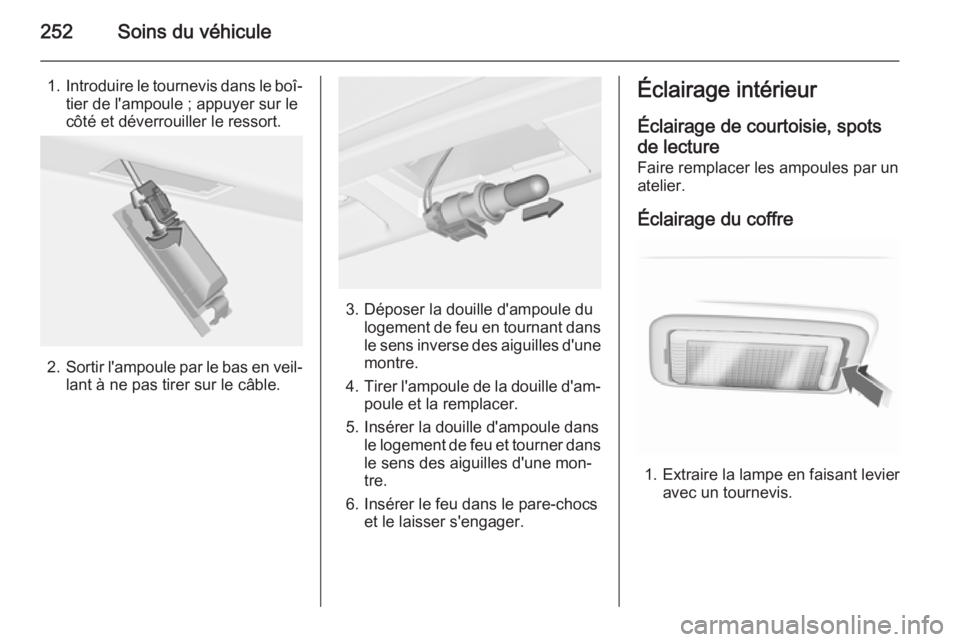

2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une
montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une mon‐
tre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots
de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
1. Extraire la lampe en faisant levier avec un tournevis.

Soins du véhicule253

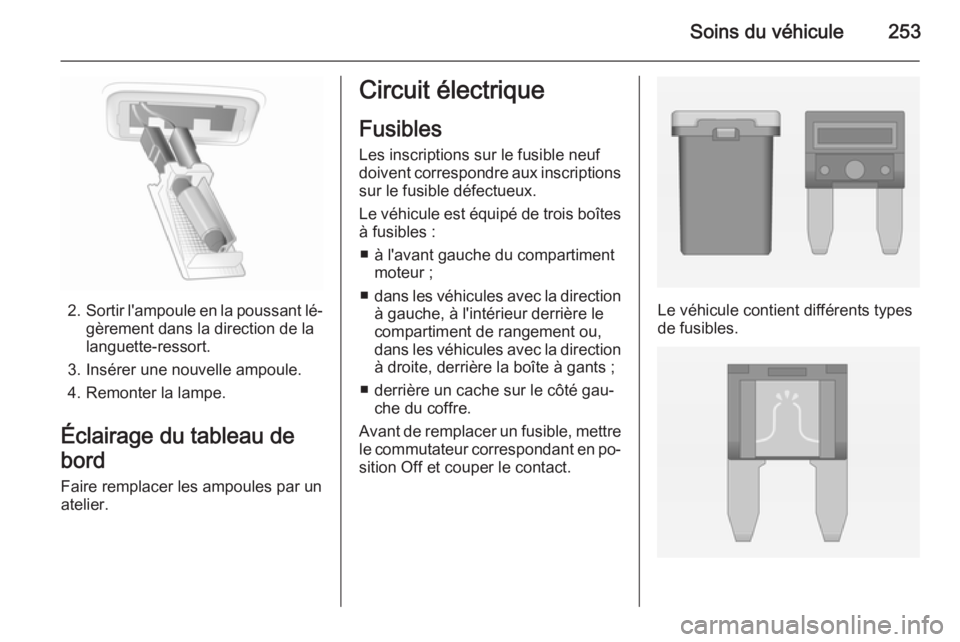

2.Sortir l'ampoule en la poussant lé‐
gèrement dans la direction de lalanguette-ressort.
3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec la direction
à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction
à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Le véhicule contient différents types
de fusibles.

254Soins du véhicule
Selon le type, un fusible sauté est re‐connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.

Soins du véhicule255

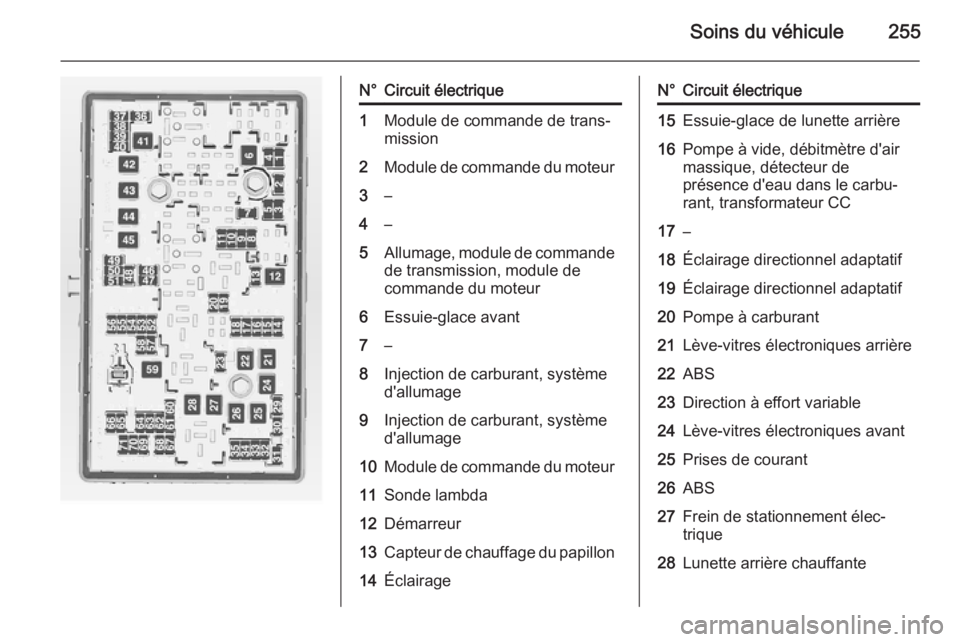

N°Circuit électrique1Module de commande de trans‐
mission2Module de commande du moteur3–4–5Allumage, module de commande
de transmission, module de
commande du moteur6Essuie-glace avant7–8Injection de carburant, système
d'allumage9Injection de carburant, système
d'allumage10Module de commande du moteur11Sonde lambda12Démarreur13Capteur de chauffage du papillon14ÉclairageN°Circuit électrique15Essuie-glace de lunette arrière16Pompe à vide, débitmètre d'air
massique, détecteur de
présence d'eau dans le carbu‐
rant, transformateur CC17–18Éclairage directionnel adaptatif19Éclairage directionnel adaptatif20Pompe à carburant21Lève-vitres électroniques arrière22ABS23Direction à effort variable24Lève-vitres électroniques avant25Prises de courant26ABS27Frein de stationnement élec‐
trique28Lunette arrière chauffante

256Soins du véhicule

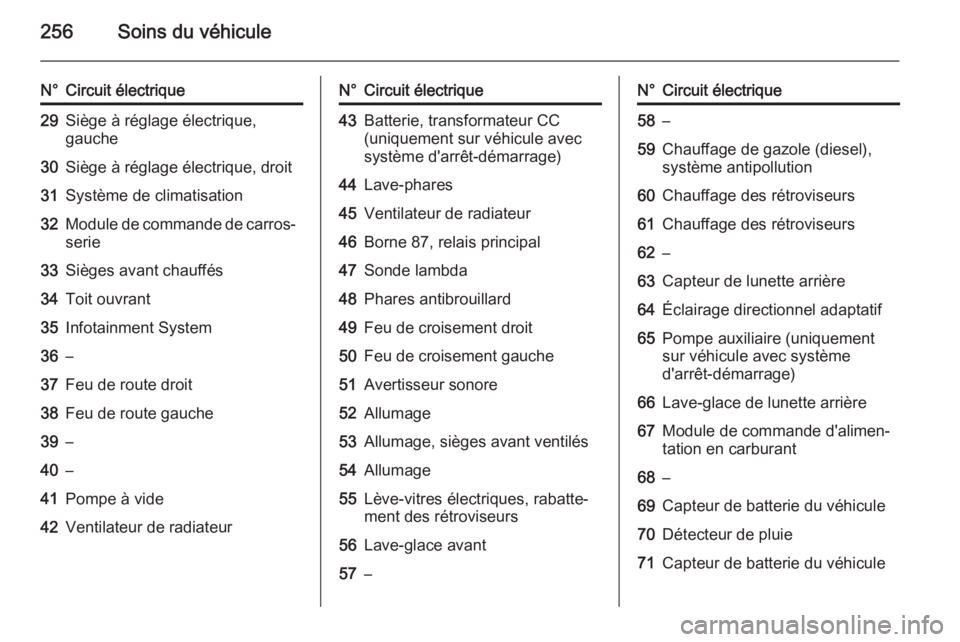

N°Circuit électrique29Siège à réglage électrique,
gauche30Siège à réglage électrique, droit31Système de climatisation32Module de commande de carros‐ serie33Sièges avant chauffés34Toit ouvrant35Infotainment System36–37Feu de route droit38Feu de route gauche39–40–41Pompe à vide42Ventilateur de radiateurN°Circuit électrique43Batterie, transformateur CC
(uniquement sur véhicule avec
système d'arrêt-démarrage)44Lave-phares45Ventilateur de radiateur46Borne 87, relais principal47Sonde lambda48Phares antibrouillard49Feu de croisement droit50Feu de croisement gauche51Avertisseur sonore52Allumage53Allumage, sièges avant ventilés54Allumage55Lève-vitres électriques, rabatte‐
ment des rétroviseurs56Lave-glace avant57–N°Circuit électrique58–59Chauffage de gazole (diesel),
système antipollution60Chauffage des rétroviseurs61Chauffage des rétroviseurs62–63Capteur de lunette arrière64Éclairage directionnel adaptatif65Pompe auxiliaire (uniquement
sur véhicule avec système
d'arrêt-démarrage)66Lave-glace de lunette arrière67Module de commande d'alimen‐
tation en carburant68–69Capteur de batterie du véhicule70Détecteur de pluie71Capteur de batterie du véhicule

Soins du véhicule257
Après le remplacement des fusibles
défectueux, refermer le couvercle de
la boîte à fusibles et l'enfoncer jusqu'à son encliquetage.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.

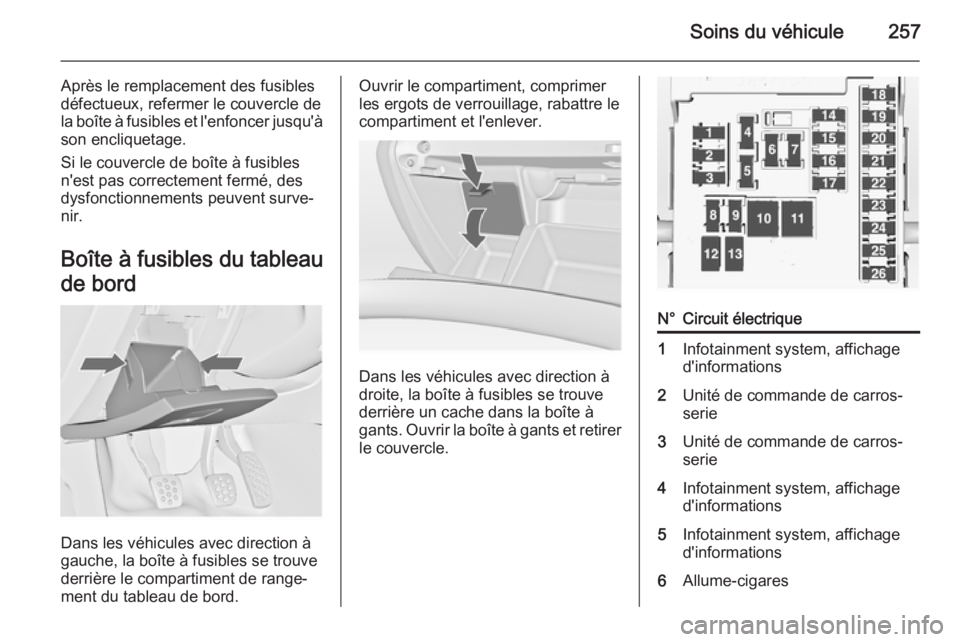

Boîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment, comprimer
les ergots de verrouillage, rabattre le
compartiment et l'enlever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants et retirer
le couvercle.
N°Circuit électrique1Infotainment system, affichage
d'informations2Unité de commande de carros‐
serie3Unité de commande de carros‐
serie4Infotainment system, affichage
d'informations5Infotainment system, affichage
d'informations6Allume-cigares

258Soins du véhicule

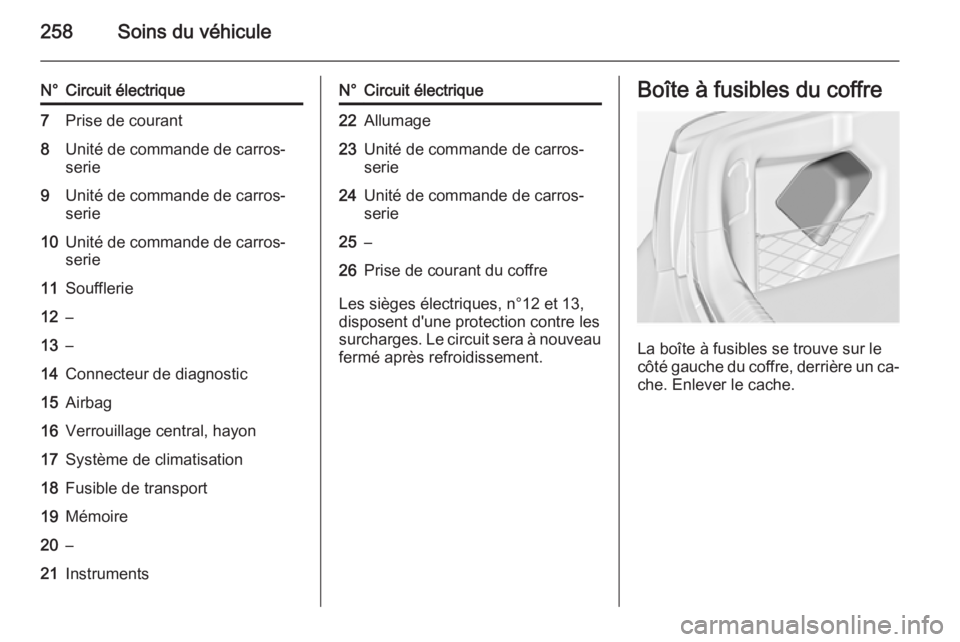

N°Circuit électrique7Prise de courant8Unité de commande de carros‐
serie9Unité de commande de carros‐
serie10Unité de commande de carros‐
serie11Soufflerie12–13–14Connecteur de diagnostic15Airbag16Verrouillage central, hayon17Système de climatisation18Fusible de transport19Mémoire20–21InstrumentsN°Circuit électrique22Allumage23Unité de commande de carros‐
serie24Unité de commande de carros‐
serie25–26Prise de courant du coffre
Les sièges électriques, n°12 et 13,
disposent d'une protection contre les
surcharges. Le circuit sera à nouveau fermé après refroidissement.
Boîte à fusibles du coffre
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un ca‐
che. Enlever le cache.
