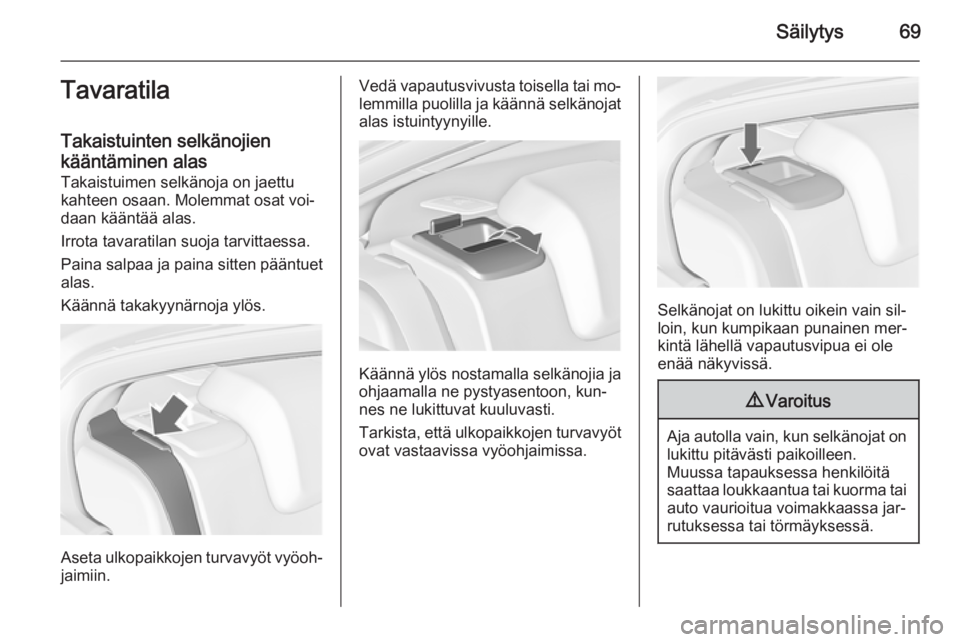

Säilytys69Tavaratila
Takaistuinten selkänojien
kääntäminen alas Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat voi‐
daan kääntää alas.
Irrota tavaratilan suoja tarvittaessa.
Paina salpaa ja paina sitten pääntuet alas.
Käännä takakyynärnoja ylös.
Aseta ulkopaikkojen turvavyöt vyöoh‐ jaimiin.
Vedä vapautusvivusta toisella tai mo‐lemmilla puolilla ja käännä selkänojat
alas istuintyynyille.
Käännä ylös nostamalla selkänojia ja
ohjaamalla ne pystyasentoon, kun‐
nes ne lukittuvat kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.
Selkänojat on lukittu oikein vain sil‐
loin, kun kumpikaan punainen mer‐
kintä lähellä vapautusvipua ei ole
enää näkyvissä.
9 Varoitus
Aja autolla vain, kun selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐
rutuksessa tai törmäyksessä.

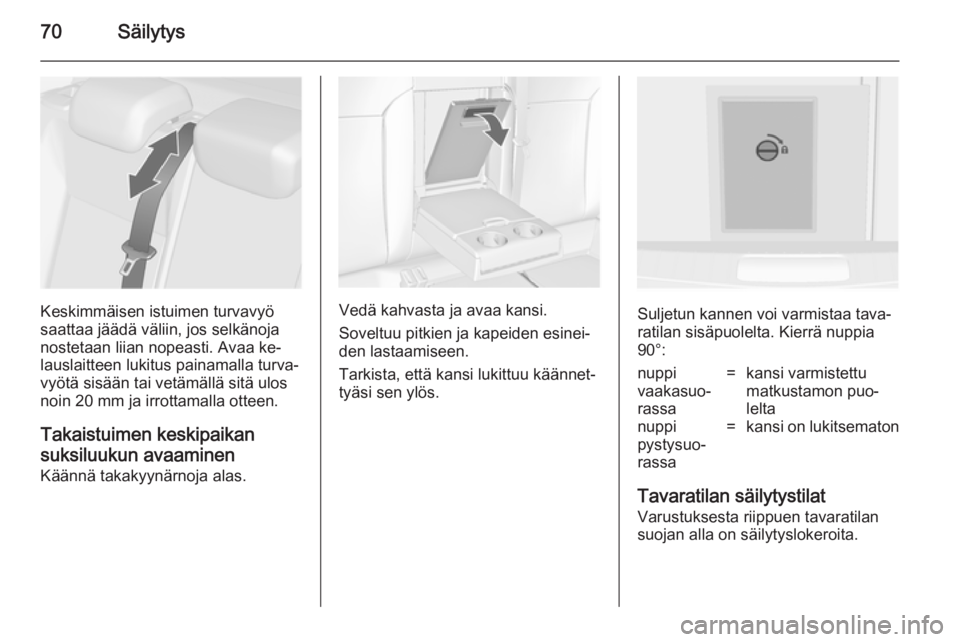

70Säilytys
Keskimmäisen istuimen turvavyö
saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa ke‐
lauslaitteen lukitus painamalla turva‐
vyötä sisään tai vetämällä sitä ulos
noin 20 mm ja irrottamalla otteen.
Takaistuimen keskipaikan suksiluukun avaaminen Käännä takakyynärnoja alas.Vedä kahvasta ja avaa kansi.
Soveltuu pitkien ja kapeiden esinei‐
den lastaamiseen.
Tarkista, että kansi lukittuu käännet‐ tyäsi sen ylös.Suljetun kannen voi varmistaa tava‐
ratilan sisäpuolelta. Kierrä nuppia
90°:
nuppi
vaakasuo‐
rassa=kansi varmistettu
matkustamon puo‐
leltanuppi
pystysuo‐
rassa=kansi on lukitsematon
Tavaratilan säilytystilat
Varustuksesta riippuen tavaratilan
suojan alla on säilytyslokeroita.

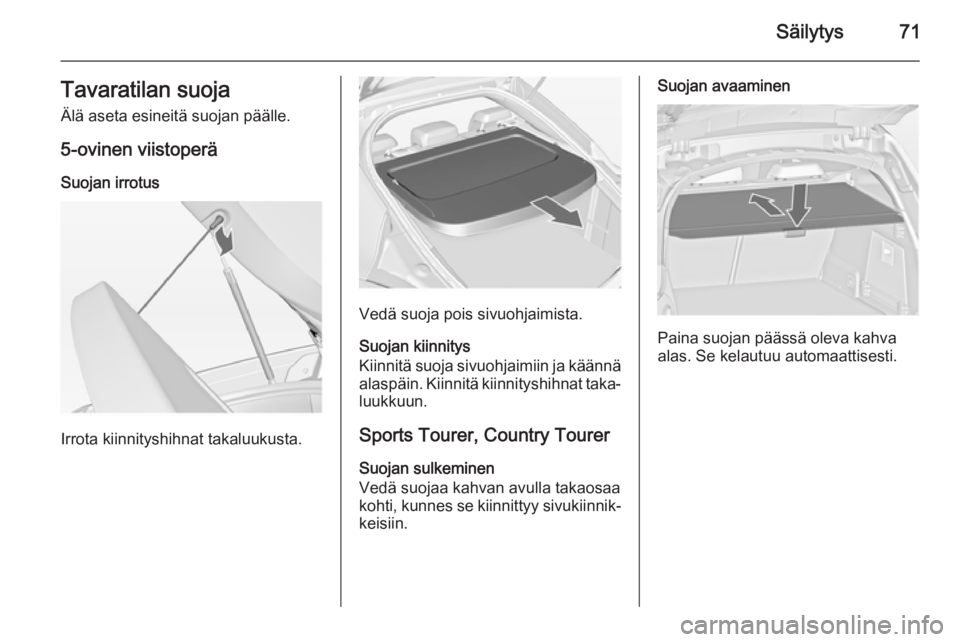

Säilytys71Tavaratilan suojaÄlä aseta esineitä suojan päälle.
5-ovinen viistoperä
Suojan irrotus
Irrota kiinnityshihnat takaluukusta.
Vedä suoja pois sivuohjaimista.
Suojan kiinnitys
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.
Sports Tourer, Country Tourer
Suojan sulkeminen
Vedä suojaa kahvan avulla takaosaa
kohti, kunnes se kiinnittyy sivukiinnik‐ keisiin.
Suojan avaaminen
Paina suojan päässä oleva kahva
alas. Se kelautuu automaattisesti.

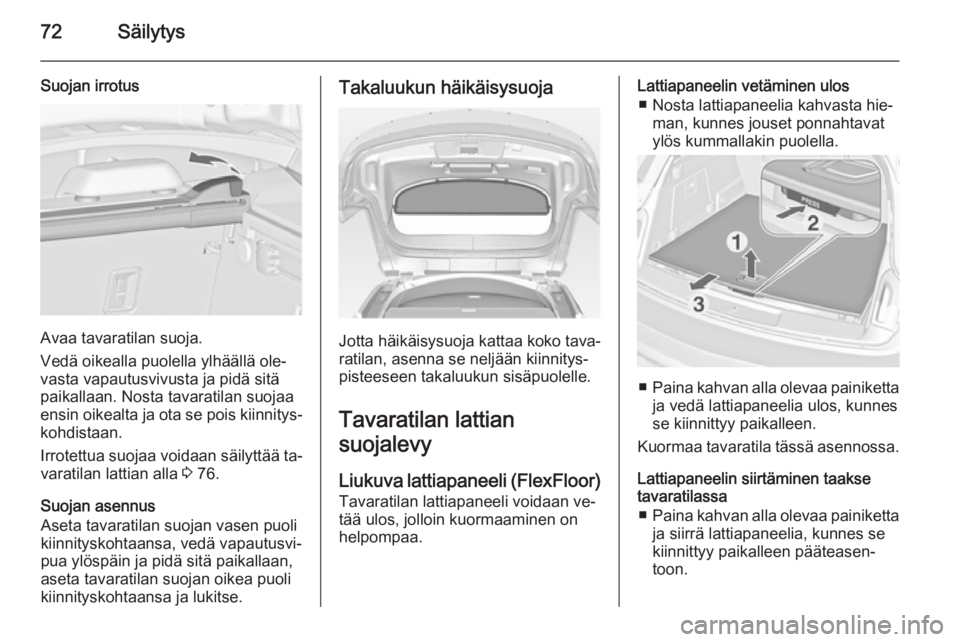

72Säilytys
Suojan irrotus
Avaa tavaratilan suoja.
Vedä oikealla puolella ylhäällä ole‐
vasta vapautusvivusta ja pidä sitä
paikallaan. Nosta tavaratilan suojaa
ensin oikealta ja ota se pois kiinnitys‐
kohdistaan.
Irrotettua suojaa voidaan säilyttää ta‐ varatilan lattian alla 3 76.
Suojan asennus
Aseta tavaratilan suojan vasen puoli
kiinnityskohtaansa, vedä vapautusvi‐
pua ylöspäin ja pidä sitä paikallaan,
aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.
Takaluukun häikäisysuoja
Jotta häikäisysuoja kattaa koko tava‐
ratilan, asenna se neljään kiinnitys‐
pisteeseen takaluukun sisäpuolelle.
Tavaratilan lattian
suojalevy
Liukuva lattiapaneeli (FlexFloor)
Tavaratilan lattiapaneeli voidaan ve‐
tää ulos, jolloin kuormaaminen on
helpompaa.
Lattiapaneelin vetäminen ulos
■ Nosta lattiapaneelia kahvasta hie‐ man, kunnes jouset ponnahtavat
ylös kummallakin puolella.
■ Paina kahvan alla olevaa painiketta
ja vedä lattiapaneelia ulos, kunnesse kiinnittyy paikalleen.
Kuormaa tavaratila tässä asennossa.
Lattiapaneelin siirtäminen taakse
tavaratilassa
■ Paina kahvan alla olevaa painiketta
ja siirrä lattiapaneelia, kunnes se
kiinnittyy paikalleen pääteasen‐
toon.

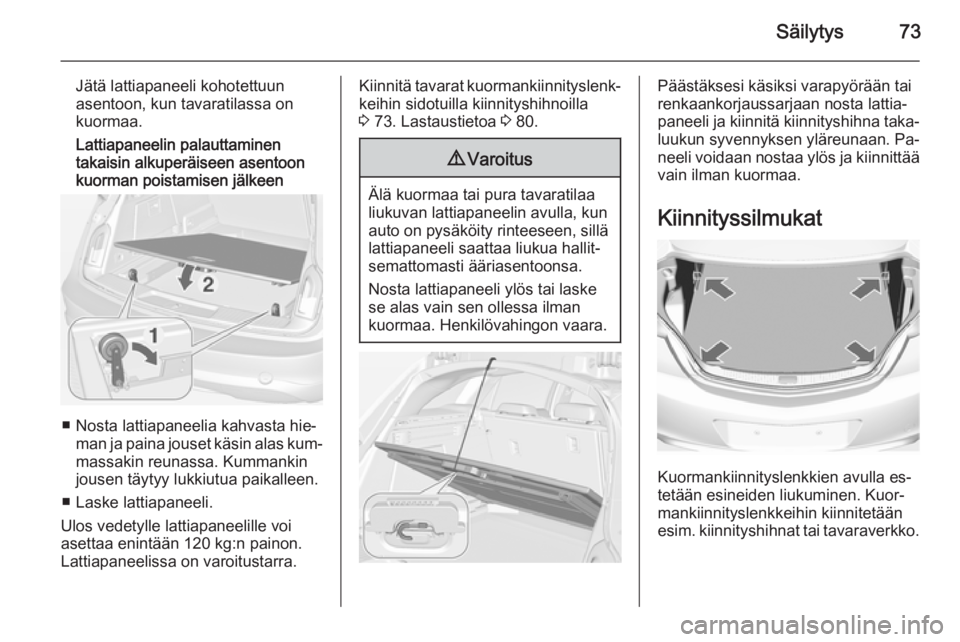

Säilytys73
Jätä lattiapaneeli kohotettuun
asentoon, kun tavaratilassa on
kuormaa.
Lattiapaneelin palauttaminen
takaisin alkuperäiseen asentoon
kuorman poistamisen jälkeen
■ Nosta lattiapaneelia kahvasta hie‐ man ja paina jouset käsin alas kum‐massakin reunassa. Kummankin
jousen täytyy lukkiutua paikalleen.
■ Laske lattiapaneeli.
Ulos vedetylle lattiapaneelille voi
asettaa enintään 120 kg:n painon.
Lattiapaneelissa on varoitustarra.
Kiinnitä tavarat kuormankiinnityslenk‐
keihin sidotuilla kiinnityshihnoilla
3 73. Lastaustietoa 3 80.9 Varoitus
Älä kuormaa tai pura tavaratilaa
liukuvan lattiapaneelin avulla, kun
auto on pysäköity rinteeseen, sillä lattiapaneeli saattaa liukua hallit‐
semattomasti ääriasentoonsa.
Nosta lattiapaneeli ylös tai laske
se alas vain sen ollessa ilman
kuormaa. Henkilövahingon vaara.
Päästäksesi käsiksi varapyörään tai
renkaankorjaussarjaan nosta lattia‐
paneeli ja kiinnitä kiinnityshihna taka‐
luukun syvennyksen yläreunaan. Pa‐
neeli voidaan nostaa ylös ja kiinnittää vain ilman kuormaa.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.

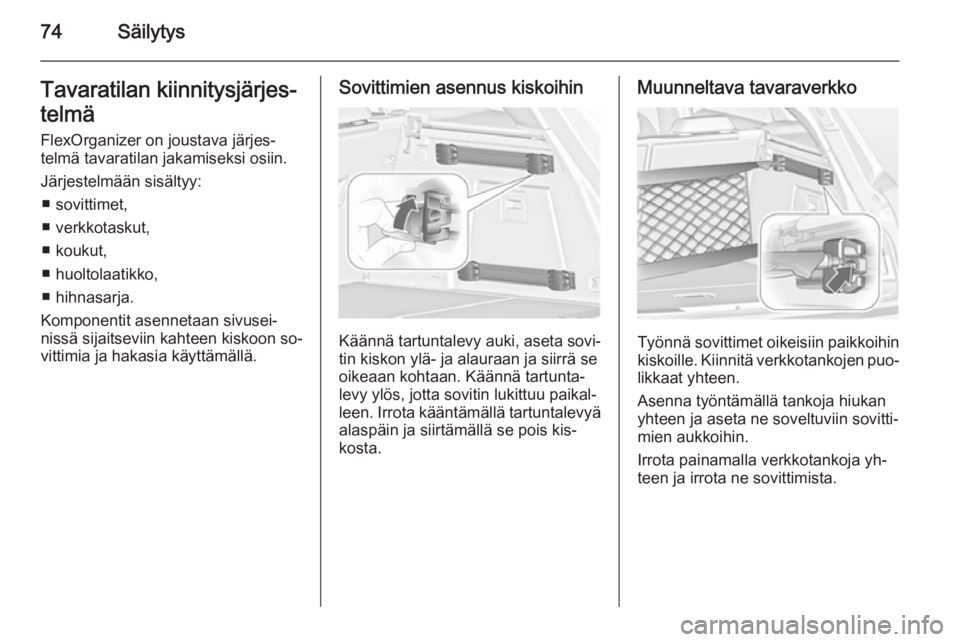

74SäilytysTavaratilan kiinnitysjärjes‐
telmä FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ■ sovittimet,
■ verkkotaskut,
■ koukut,
■ huoltolaatikko,
■ hihnasarja.
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois kis‐
kosta.
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.

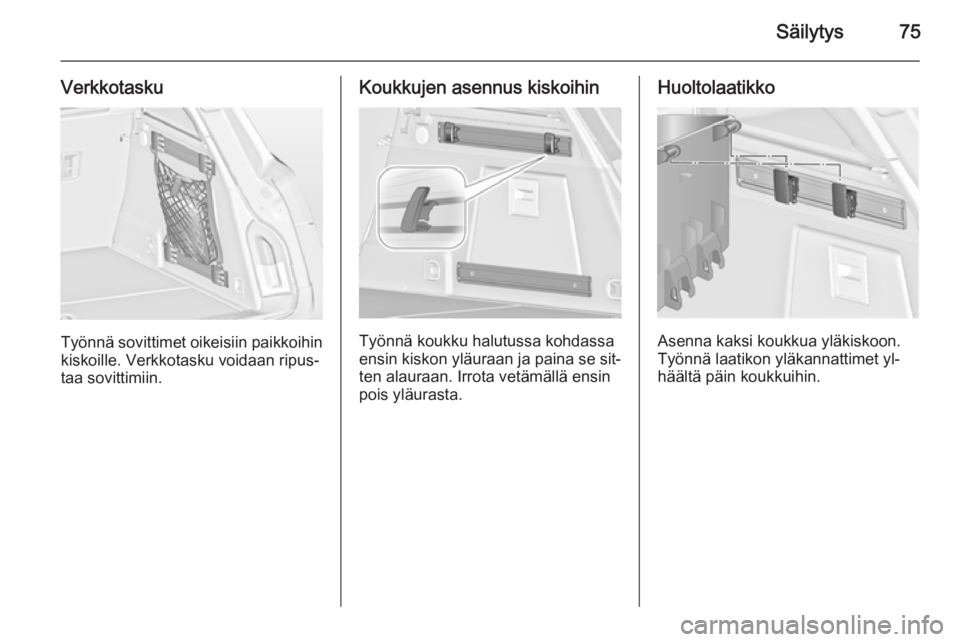

Säilytys75
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.
Huoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet yl‐
häältä päin koukkuihin.

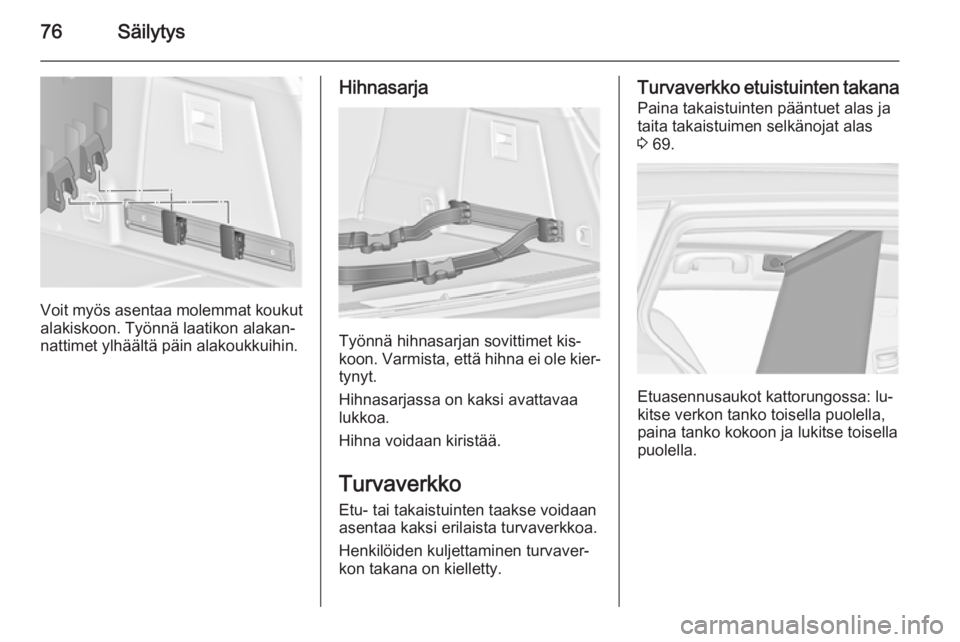

76Säilytys
Voit myös asentaa molemmat koukut
alakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.
Hihnasarja
Työnnä hihnasarjan sovittimet kis‐
koon. Varmista, että hihna ei ole kier‐
tynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko Etu- tai takaistuinten taakse voidaan
asentaa kaksi erilaista turvaverkkoa.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Turvaverkko etuistuinten takana
Paina takaistuinten pääntuet alas ja
taita takaistuimen selkänojat alas 3 69.
Etuasennusaukot kattorungossa: lu‐
kitse verkon tanko toisella puolella,
paina tanko kokoon ja lukitse toisella puolella.

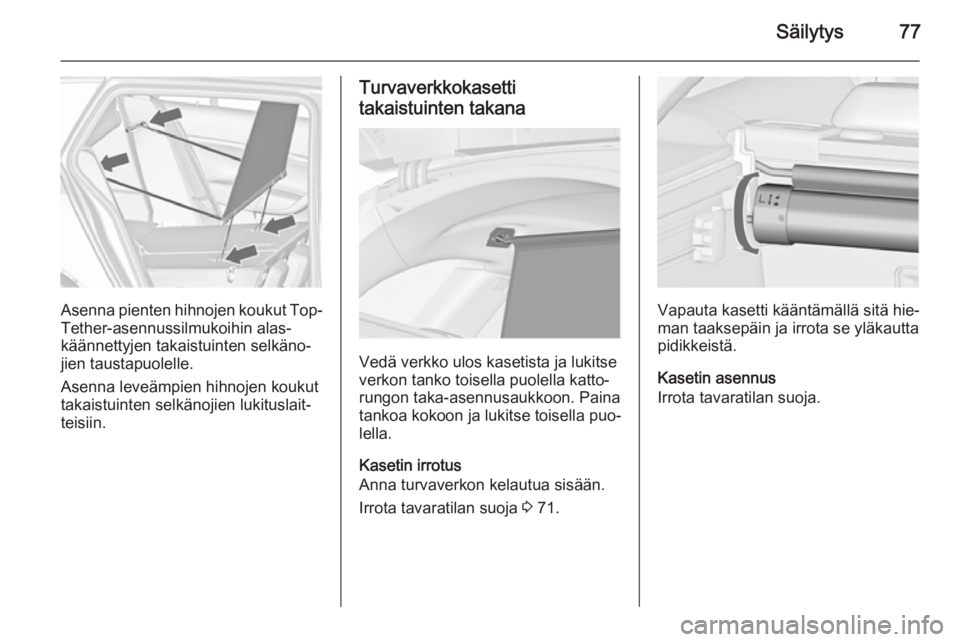

Säilytys77
Asenna pienten hihnojen koukut Top-
Tether-asennussilmukoihin alas‐
käännettyjen takaistuinten selkäno‐
jien taustapuolelle.
Asenna leveämpien hihnojen koukut
takaistuinten selkänojien lukituslait‐
teisiin.
Turvaverkkokasetti
takaistuinten takana
Vedä verkko ulos kasetista ja lukitse
verkon tanko toisella puolella katto‐
rungon taka-asennusaukkoon. Paina
tankoa kokoon ja lukitse toisella puo‐
lella.
Kasetin irrotus
Anna turvaverkon kelautua sisään.
Irrota tavaratilan suoja 3 71.
Vapauta kasetti kääntämällä sitä hie‐
man taaksepäin ja irrota se yläkautta
pidikkeistä.
Kasetin asennus
Irrota tavaratilan suoja.

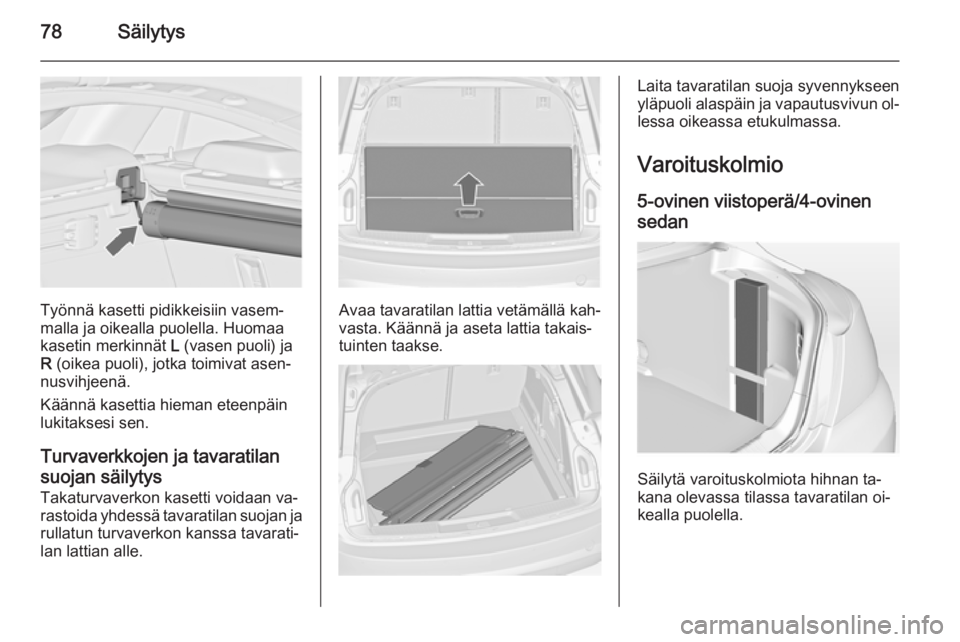

78Säilytys
Työnnä kasetti pidikkeisiin vasem‐
malla ja oikealla puolella. Huomaa kasetin merkinnät L (vasen puoli) ja
R (oikea puoli), jotka toimivat asen‐
nusvihjeenä.
Käännä kasettia hieman eteenpäin
lukitaksesi sen.
Turvaverkkojen ja tavaratilan
suojan säilytys
Takaturvaverkon kasetti voidaan va‐
rastoida yhdessä tavaratilan suojan ja
rullatun turvaverkon kanssa tavarati‐
lan lattian alle.Avaa tavaratilan lattia vetämällä kah‐
vasta. Käännä ja aseta lattia takais‐
tuinten taakse.
Laita tavaratilan suoja syvennykseen
yläpuoli alaspäin ja vapautusvivun ol‐
lessa oikeassa etukulmassa.
Varoituskolmio
5-ovinen viistoperä/4-ovinen
sedan
Säilytä varoituskolmiota hihnan ta‐
kana olevassa tilassa tavaratilan oi‐
kealla puolella.
