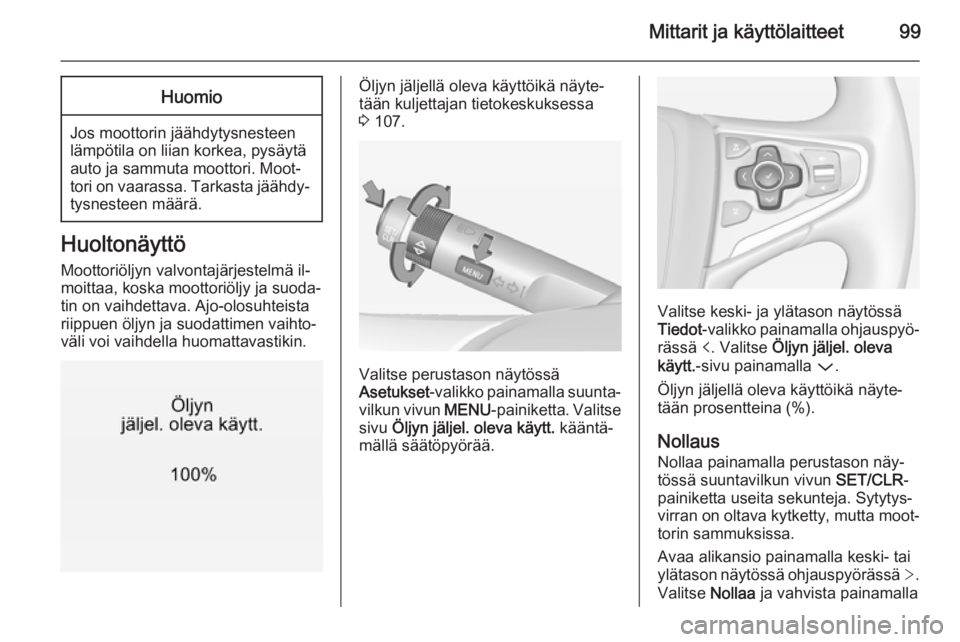

Mittarit ja käyttölaitteet99Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.
Öljyn jäljellä oleva käyttöikä näyte‐
tään kuljettajan tietokeskuksessa
3 107.
Valitse perustason näytössä
Asetukset -valikko painamalla suunta‐
vilkun vivun MENU-painiketta. Valitse
sivu Öljyn jäljel. oleva käytt. kääntä‐
mällä säätöpyörää.
Valitse keski- ja ylätason näytössä
Tiedot -valikko painamalla ohjauspyö‐
rässä p. Valitse Öljyn jäljel. oleva
käytt. -sivu painamalla P.
Öljyn jäljellä oleva käyttöikä näyte‐
tään prosentteina (%).
Nollaus Nollaa painamalla perustason näy‐
tössä suuntavilkun vivun SET/CLR-
painiketta useita sekunteja. Sytytys‐
virran on oltava kytketty, mutta moot‐
torin sammuksissa.
Avaa alikansio painamalla keski- tai
ylätason näytössä ohjauspyörässä >.
Valitse Nollaa ja vahvista painamalla

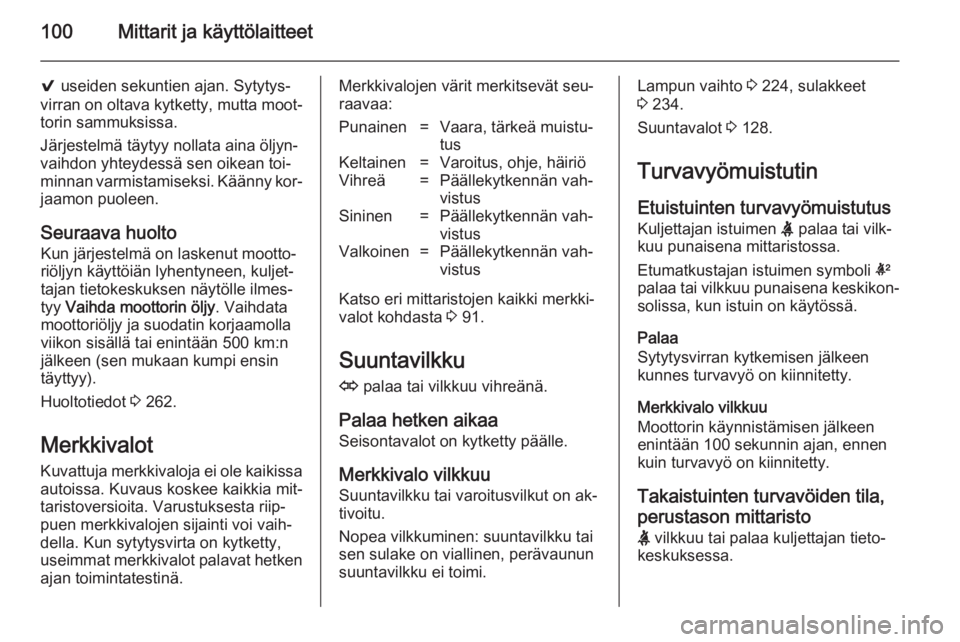

100Mittarit ja käyttölaitteet
9 useiden sekuntien ajan. Sytytys‐
virran on oltava kytketty, mutta moot‐
torin sammuksissa.
Järjestelmä täytyy nollata aina öljyn‐
vaihdon yhteydessä sen oikean toi‐
minnan varmistamiseksi. Käänny kor‐ jaamon puoleen.
Seuraava huolto Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐
tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla
viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 262.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Varustuksesta riip‐
puen merkkivalojen sijainti voi vaih‐
della. Kun sytytysvirta on kytketty,
useimmat merkkivalot palavat hetken ajan toimintatestinä.Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistusValkoinen=Päällekytkennän vah‐
vistus
Katso eri mittaristojen kaikki merkki‐
valot kohdasta 3 91.
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Palaa hetken aikaa Seisontavalot on kytketty päälle.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut on ak‐
tivoitu.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 224, sulakkeet
3 234.
Suuntavalot 3 128.
Turvavyömuistutin Etuistuinten turvavyömuistutusKuljettajan istuimen X palaa tai vilk‐
kuu punaisena mittaristossa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena keskikon‐
solissa, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Takaistuinten turvavöiden tila,
perustason mittaristo X vilkkuu tai palaa kuljettajan tieto‐
keskuksessa.

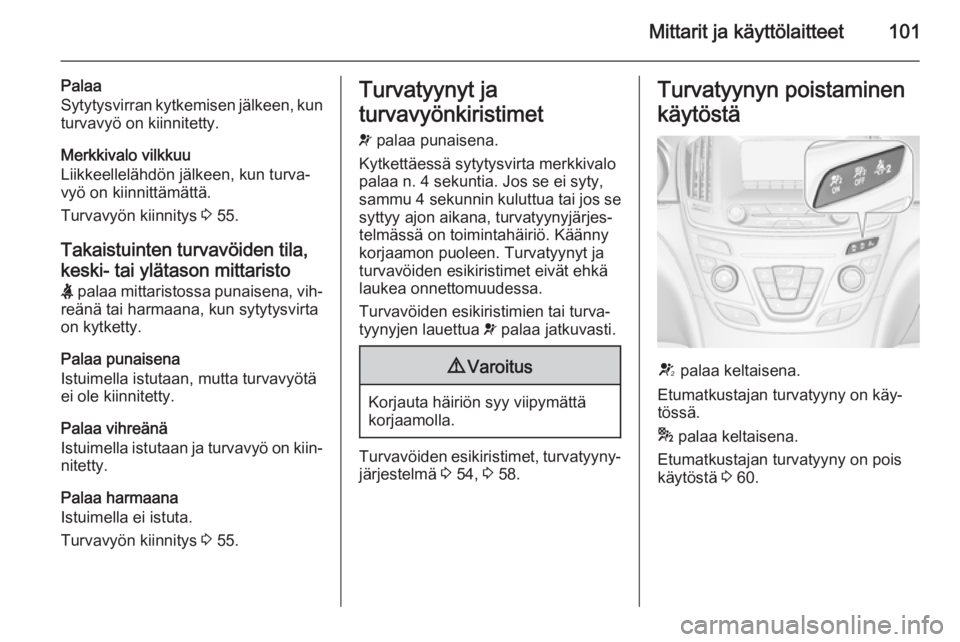

Mittarit ja käyttölaitteet101
Palaa
Sytytysvirran kytkemisen jälkeen, kun
turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 55.
Takaistuinten turvavöiden tila,
keski- tai ylätason mittaristo
X palaa mittaristossa punaisena, vih‐
reänä tai harmaana, kun sytytysvirta
on kytketty.
Palaa punaisena
Istuimella istutaan, mutta turvavyötä
ei ole kiinnitetty.
Palaa vihreänä
Istuimella istutaan ja turvavyö on kiin‐ nitetty.
Palaa harmaana
Istuimella ei istuta.
Turvavyön kiinnitys 3 55.Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty,
sammu 4 sekunnin kuluttua tai jos se
syttyy ajon aikana, turvatyynyjärjes‐
telmässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 54, 3 58.
Turvatyynyn poistaminen
käytöstä
V palaa keltaisena.
Etumatkustajan turvatyyny on käy‐
tössä.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 60.

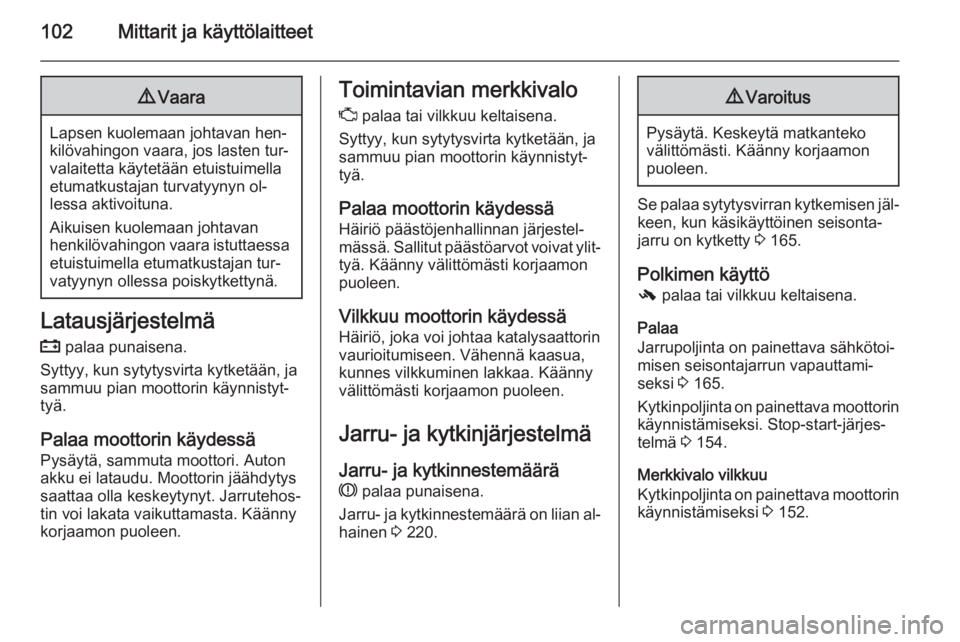

102Mittarit ja käyttölaitteet9Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä
R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian al‐ hainen 3 220.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 165.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐ misen seisontajarrun vapauttami‐
seksi 3 165.
Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjes‐
telmä 3 154.
Merkkivalo vilkkuu
Kytkinpoljinta on painettava moottorin
käynnistämiseksi 3 152.

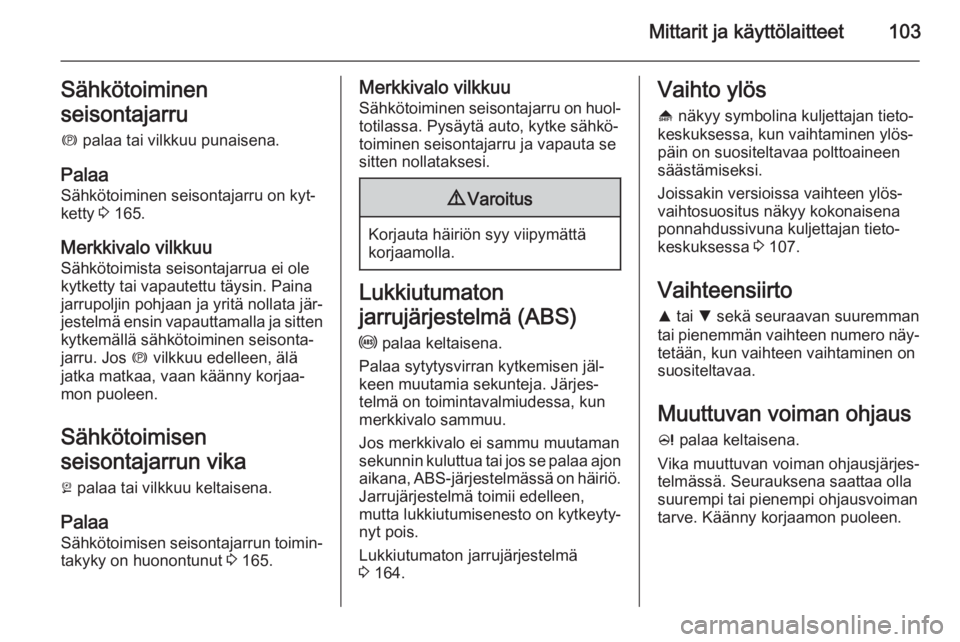

Mittarit ja käyttölaitteet103Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on kyt‐
ketty 3 165.
Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Paina
jarrupoljin pohjaan ja yritä nollata jär‐
jestelmä ensin vapauttamalla ja sitten
kytkemällä sähkötoiminen seisonta‐
jarru. Jos m vilkkuu edelleen, älä
jatka matkaa, vaan käänny korjaa‐
mon puoleen.
Sähkötoimisen
seisontajarrun vika j palaa tai vilkkuu keltaisena.
Palaa Sähkötoimisen seisontajarrun toimin‐
takyky on huonontunut 3 165.Merkkivalo vilkkuu
Sähkötoiminen seisontajarru on huol‐
totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 164.
Vaihto ylös
[ näkyy symbolina kuljettajan tieto‐
keskuksessa, kun vaihtaminen ylös‐
päin on suositeltavaa polttoaineen
säästämiseksi.
Joissakin versioissa vaihteen ylös‐
vaihtosuositus näkyy kokonaisena
ponnahdussivuna kuljettajan tieto‐
keskuksessa 3 107.
Vaihteensiirto
R tai S sekä seuraavan suuremman
tai pienemmän vaihteen numero näy‐ tetään, kun vaihteen vaihtaminen onsuositeltavaa.
Muuttuvan voiman ohjaus
c palaa keltaisena.
Vika muuttuvan voiman ohjausjärjes‐
telmässä. Seurauksena saattaa olla
suurempi tai pienempi ohjausvoiman
tarve. Käänny korjaamon puoleen.

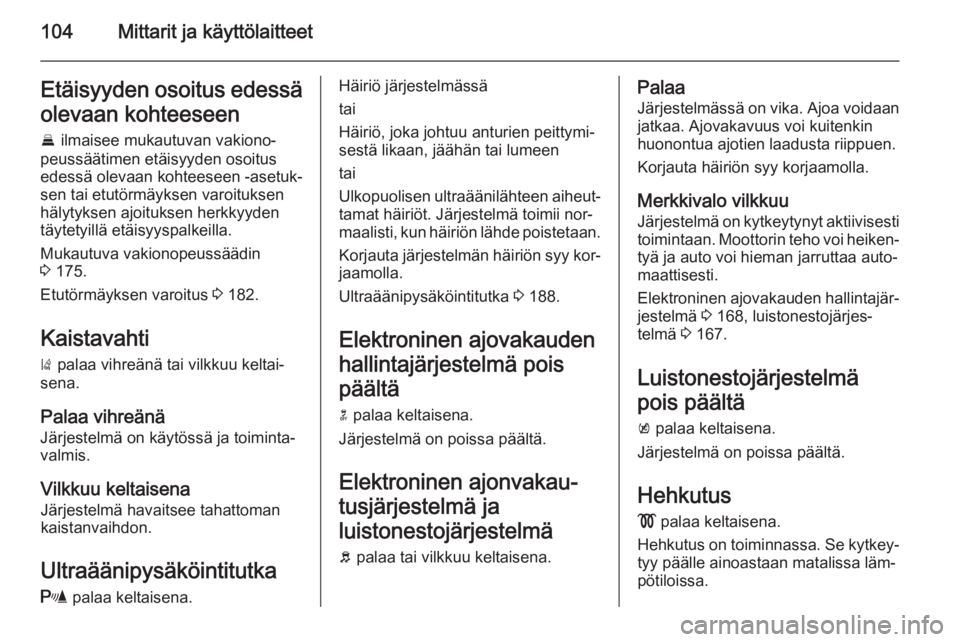

104Mittarit ja käyttölaitteetEtäisyyden osoitus edessäolevaan kohteeseen
E ilmaisee mukautuvan vakiono‐
peussäätimen etäisyyden osoitus
edessä olevaan kohteeseen -asetuk‐
sen tai etutörmäyksen varoituksen
hälytyksen ajoituksen herkkyyden
täytetyillä etäisyyspalkeilla.
Mukautuva vakionopeussäädin
3 175.
Etutörmäyksen varoitus 3 182.
Kaistavahti
) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä
Järjestelmä on käytössä ja toiminta‐
valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Ultraäänipysäköintitutka r palaa keltaisena.Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐ tamat häiriöt. Järjestelmä toimii nor‐maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐ jaamolla.
Ultraäänipysäköintitutka 3 188.
Elektroninen ajovakauden
hallintajärjestelmä pois päältä n palaa keltaisena.
Järjestelmä on poissa päältä.
Elektroninen ajonvakau‐
tusjärjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.Palaa
Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu
Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐
maattisesti.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 168, luistonestojärjes‐
telmä 3 167.
Luistonestojärjestelmä
pois päältä k palaa keltaisena.
Järjestelmä on poissa päältä.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.

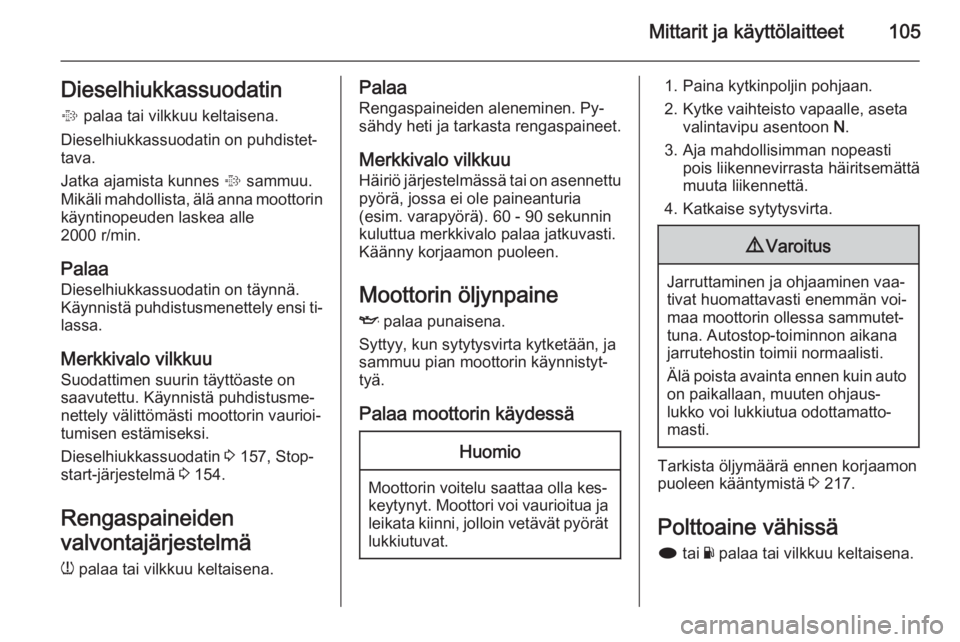

Mittarit ja käyttölaitteet105Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa
Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 157, Stop-
start-järjestelmä 3 154.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.Palaa
Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). 60 - 90 sekunnin
kuluttua merkkivalo palaa jatkuvasti.
Käänny korjaamon puoleen.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä ennen korjaamon
puoleen kääntymistä 3 217.
Polttoaine vähissä i tai Y palaa tai vilkkuu keltaisena.

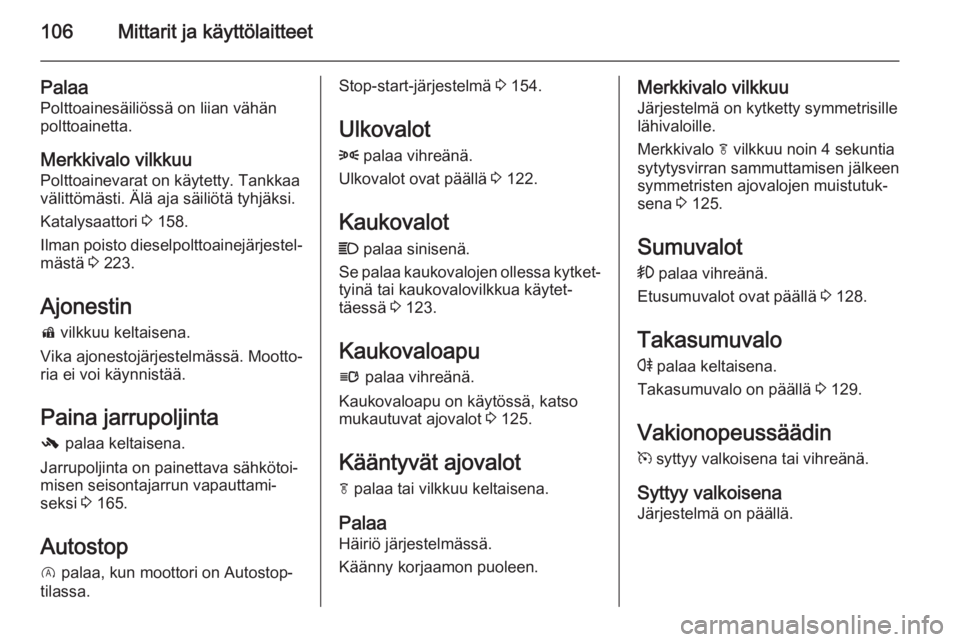

106Mittarit ja käyttölaitteet
PalaaPolttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 158.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 223.
Ajonestin d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voi käynnistää.
Paina jarrupoljinta
- palaa keltaisena.
Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 165.
Autostop
D palaa, kun moottori on Autostop-
tilassa.Stop-start-järjestelmä 3 154.
Ulkovalot 8 palaa vihreänä.
Ulkovalot ovat päällä 3 122.
Kaukovalot C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 123.
Kaukovaloapu
l palaa vihreänä.
Kaukovaloapu on käytössä, katso
mukautuvat ajovalot 3 125.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalo f vilkkuu noin 4 sekuntia
sytytysvirran sammuttamisen jälkeen symmetristen ajovalojen muistutuk‐
sena 3 125.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat päällä 3 128.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 129.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.

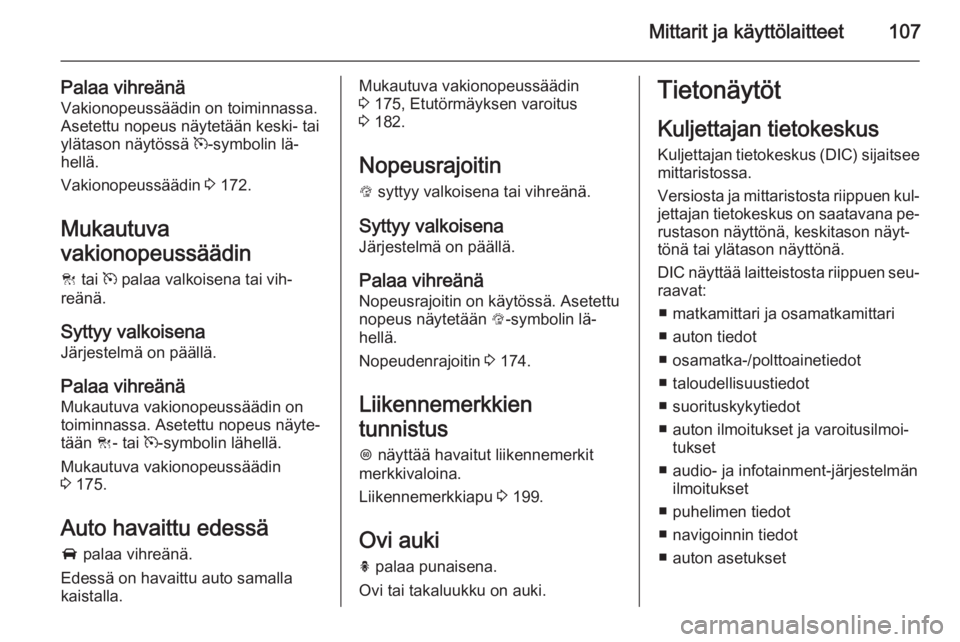

Mittarit ja käyttölaitteet107
Palaa vihreänäVakionopeussäädin on toiminnassa.
Asetettu nopeus näytetään keski- tai
ylätason näytössä m-symbolin lä‐
hellä.
Vakionopeussäädin 3 172.
Mukautuva
vakionopeussäädin
C tai m palaa valkoisena tai vih‐
reänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänä
Mukautuva vakionopeussäädin on
toiminnassa. Asetettu nopeus näyte‐
tään C- tai m-symbolin lähellä.
Mukautuva vakionopeussäädin
3 175.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.Mukautuva vakionopeussäädin
3 175, Etutörmäyksen varoitus
3 182.
Nopeusrajoitin L syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänä
Nopeusrajoitin on käytössä. Asetettu
nopeus näytetään L-symbolin lä‐
hellä.
Nopeudenrajoitin 3 174.
Liikennemerkkien
tunnistus
L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 199.
Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa.
Versiosta ja mittaristosta riippuen kul‐ jettajan tietokeskus on saatavana pe‐
rustason näyttönä, keskitason näyt‐
tönä tai ylätason näyttönä.
DIC näyttää laitteistosta riippuen seu‐ raavat:
■ matkamittari ja osamatkamittari■ auton tiedot
■ osamatka-/polttoainetiedot
■ taloudellisuustiedot
■ suorituskykytiedot
■ auton ilmoitukset ja varoitusilmoi‐ tukset
■ audio- ja infotainment-järjestelmän ilmoitukset
■ puhelimen tiedot
■ navigoinnin tiedot
■ auton asetukset

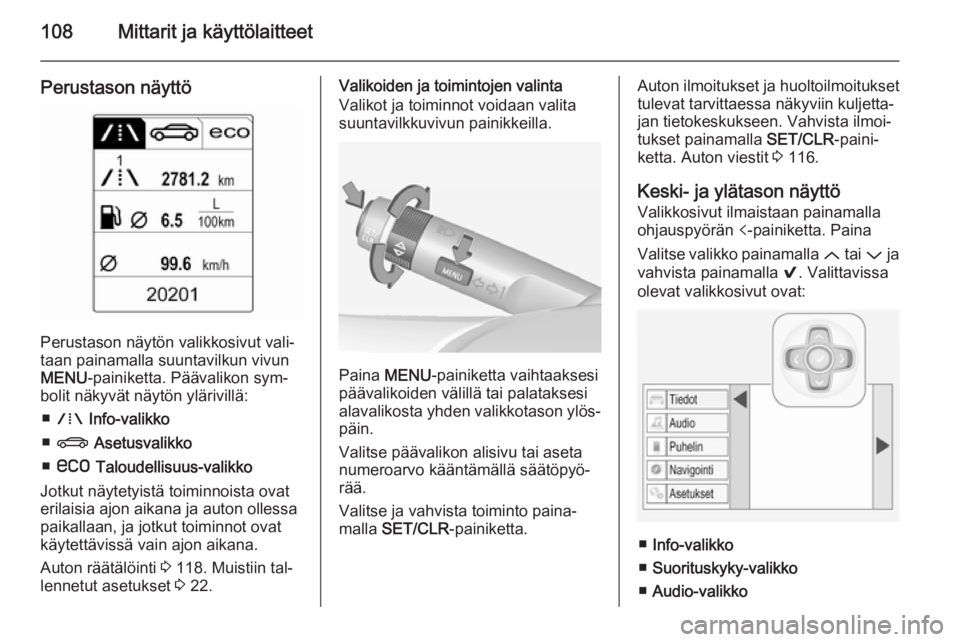

108Mittarit ja käyttölaitteet
Perustason näyttö
Perustason näytön valikkosivut vali‐
taan painamalla suuntavilkun vivun
MENU -painiketta. Päävalikon sym‐
bolit näkyvät näytön ylärivillä:
■ W Info-valikko
■ X Asetusvalikko
■ s Taloudellisuus-valikko
Jotkut näytetyistä toiminnoista ovat
erilaisia ajon aikana ja auton ollessa
paikallaan, ja jotkut toiminnot ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 118. Muistiin tal‐
lennetut asetukset 3 22.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta vaihtaaksesi
päävalikoiden välillä tai palataksesi
alavalikosta yhden valikkotason ylös‐ päin.
Valitse päävalikon alisivu tai aseta numeroarvo kääntämällä säätöpyö‐rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla SET/CLR-paini‐
ketta. Auton viestit 3 116.
Keski- ja ylätason näyttö Valikkosivut ilmaistaan painamalla
ohjauspyörän p-painiketta. Paina
Valitse valikko painamalla Q tai P ja
vahvista painamalla 9. Valittavissa
olevat valikkosivut ovat:
■ Info-valikko
■ Suorituskyky-valikko
■ Audio-valikko
