OPEL INSIGNIA 2014 Omaniku käsiraamat (in Estonian)

Näidikud ja juhtseadised109

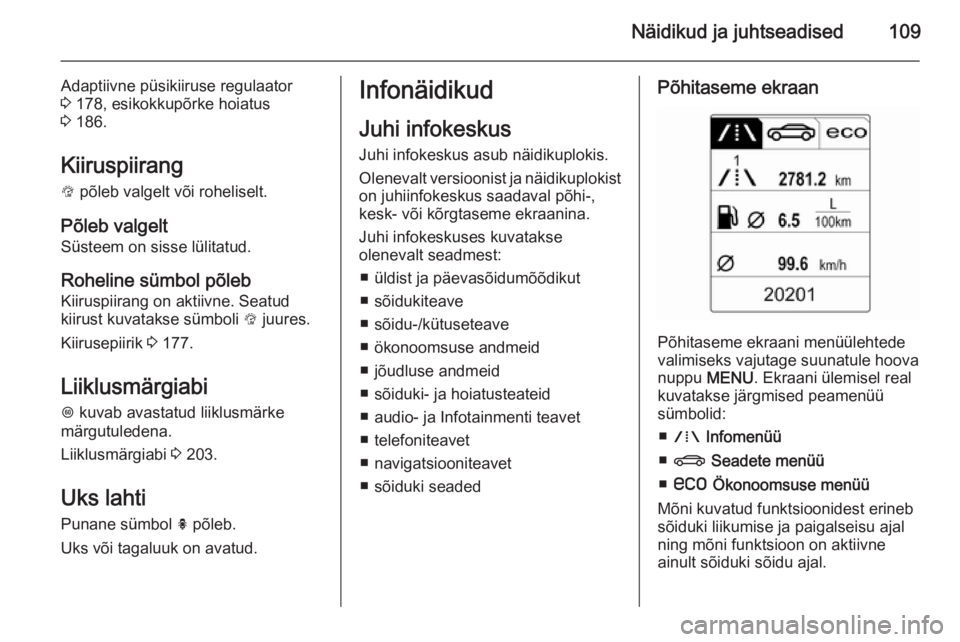

Adaptiivne püsikiiruse regulaator
3 178, esikokkupõrke hoiatus
3 186.
Kiiruspiirang L põleb valgelt või roheliselt.
Põleb valgelt Süsteem on sisse lülitatud.
Roheline sümbol põleb Kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 177.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutuledena.
Liiklusmärgiabi 3 203.
Uks lahti
Punane sümbol h põleb.
Uks või tagaluuk on avatud.Infonäidikud
Juhi infokeskus Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist
on juhiinfokeskus saadaval põhi-, kesk- või kõrgtaseme ekraanina.
Juhi infokeskuses kuvatakse
olenevalt seadmest:
■ üldist ja päevasõidumõõdikut
■ sõidukiteave
■ sõidu-/kütuseteave
■ ökonoomsuse andmeid
■ jõudluse andmeid
■ sõiduki- ja hoiatusteateid
■ audio- ja Infotainmenti teavet
■ telefoniteavet
■ navigatsiooniteavet
■ sõiduki seadedPõhitaseme ekraan
Põhitaseme ekraani menüülehtede
valimiseks vajutage suunatule hoova
nuppu MENU. Ekraani ülemisel real
kuvatakse järgmised peamenüü
sümbolid:
■ W Infomenüü
■ X Seadete menüü
■ s Ökonoomsuse menüü
Mõni kuvatud funktsioonidest erineb
sõiduki liikumise ja paigalseisu ajal
ning mõni funktsioon on aktiivne
ainult sõiduki sõidu ajal.

110Näidikud ja juhtseadised

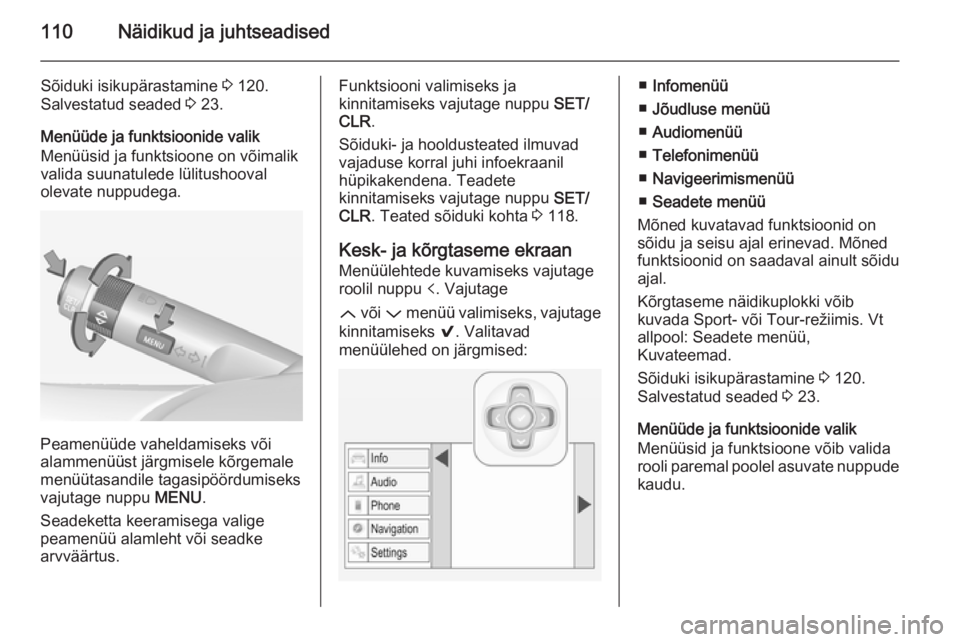

Sõiduki isikupärastamine 3 120.
Salvestatud seaded 3 23.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Peamenüüde vaheldamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile tagasipöördumiseks
vajutage nuppu MENU.
Seadeketta keeramisega valige
peamenüü alamleht või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage nuppu SET/
CLR .
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infoekraanil
hüpikakendena. Teadete
kinnitamiseks vajutage nuppu SET/
CLR . Teated sõiduki kohta 3 118.
Kesk- ja kõrgtaseme ekraan Menüülehtede kuvamiseks vajutage
roolil nuppu p. Vajutage
Q või P menüü valimiseks, vajutage
kinnitamiseks 9. Valitavad
menüülehed on järgmised:■ Infomenüü
■ Jõudluse menüü
■ Audiomenüü
■ Telefonimenüü
■ Navigeerimismenüü
■ Seadete menüü
Mõned kuvatavad funktsioonid on
sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Kõrgtaseme näidikuplokki võib
kuvada Sport- või Tour-režiimis. Vt
allpool: Seadete menüü,
Kuvateemad.
Sõiduki isikupärastamine 3 120.
Salvestatud seaded 3 23.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone võib valida
rooli paremal poolel asuvate nuppude
kaudu.

Näidikud ja juhtseadised111

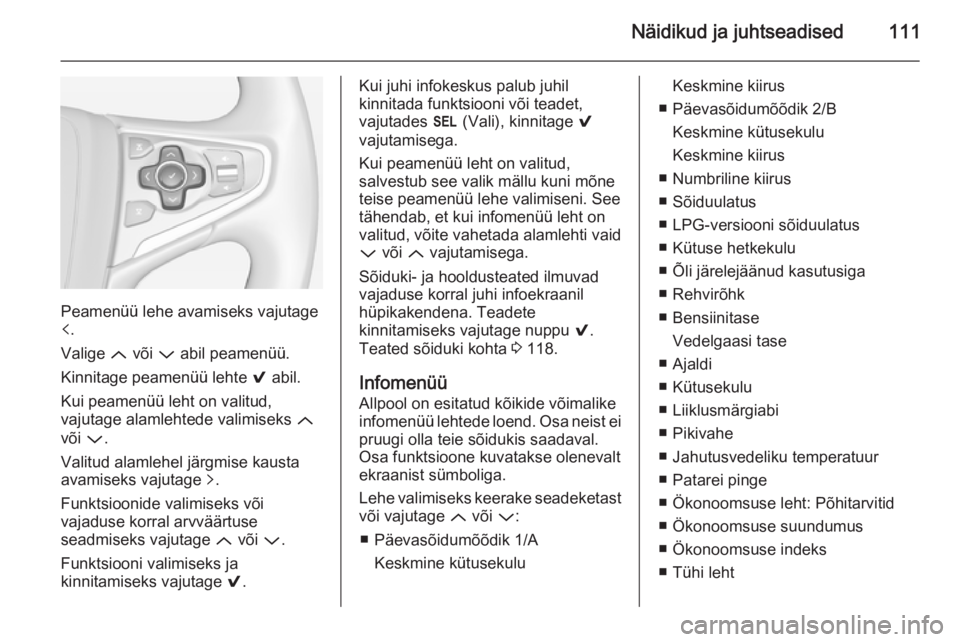

Peamenüü lehe avamiseks vajutage
p .
Valige Q või P abil peamenüü.
Kinnitage peamenüü lehte 9 abil.
Kui peamenüü leht on valitud,
vajutage alamlehtede valimiseks Q
või P.
Valitud alamlehel järgmise kausta
avamiseks vajutage q.
Funktsioonide valimiseks või
vajaduse korral arvväärtuse
seadmiseks vajutage Q või P.
Funktsiooni valimiseks ja
kinnitamiseks vajutage 9.
Kui juhi infokeskus palub juhil
kinnitada funktsiooni või teadet,
vajutades H (Vali), kinnitage 9
vajutamisega.
Kui peamenüü leht on valitud,
salvestub see valik mällu kuni mõne
teise peamenüü lehe valimiseni. See
tähendab, et kui infomenüü leht on
valitud, võite vahetada alamlehti vaid
P või Q vajutamisega.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infoekraanil
hüpikakendena. Teadete
kinnitamiseks vajutage nuppu 9.
Teated sõiduki kohta 3 118.
Infomenüü Allpool on esitatud kõikide võimalike
infomenüü lehtede loend. Osa neist ei
pruugi olla teie sõidukis saadaval. Osa funktsioone kuvatakse olenevalt
ekraanist sümboliga.
Lehe valimiseks keerake seadeketast
või vajutage Q või P:
■ Päevasõidumõõdik 1/A Keskmine kütusekuluKeskmine kiirus
■ Päevasõidumõõdik 2/B Keskmine kütusekulu
Keskmine kiirus
■ Numbriline kiirus
■ Sõiduulatus
■ LPG-versiooni sõiduulatus
■ Kütuse hetkekulu
■ Õli järelejäänud kasutusiga
■ Rehvirõhk
■ Bensiinitase Vedelgaasi tase
■ Ajaldi
■ Kütusekulu
■ Liiklusmärgiabi
■ Pikivahe
■ Jahutusvedeliku temperatuur
■ Patarei pinge
■ Ökonoomsuse leht: Põhitarvitid
■ Ökonoomsuse suundumus
■ Ökonoomsuse indeks
■ Tühi leht

112Näidikud ja juhtseadised

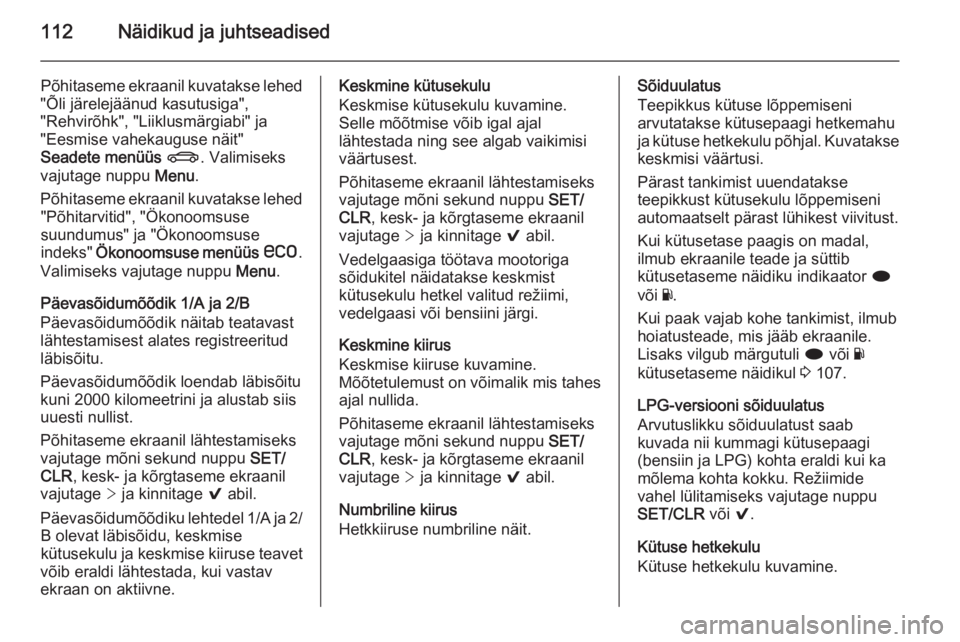

Põhitaseme ekraanil kuvatakse lehed
"Õli järelejäänud kasutusiga",
"Rehvirõhk", "Liiklusmärgiabi" ja
"Eesmise vahekauguse näit"
Seadete menüüs X . Valimiseks
vajutage nuppu Menu.
Põhitaseme ekraanil kuvatakse lehed "Põhitarvitid", "Ökonoomsuse
suundumus" ja "Ökonoomsuse
indeks" Ökonoomsuse menüüs s .
Valimiseks vajutage nuppu Menu.
Päevasõidumõõdik 1/A ja 2/B
Päevasõidumõõdik näitab teatavast
lähtestamisest alates registreeritud
läbisõitu.
Päevasõidumõõdik loendab läbisõitu kuni 2000 kilomeetrini ja alustab siisuuesti nullist.
Põhitaseme ekraanil lähtestamiseks
vajutage mõni sekund nuppu SET/
CLR , kesk- ja kõrgtaseme ekraanil
vajutage > ja kinnitage 9 abil.
Päevasõidumõõdiku lehtedel 1/A ja 2/ B olevat läbisõidu, keskmise
kütusekulu ja keskmise kiiruse teavet
võib eraldi lähtestada, kui vastav
ekraan on aktiivne.Keskmine kütusekulu
Keskmise kütusekulu kuvamine.
Selle mõõtmise võib igal ajal
lähtestada ning see algab vaikimisi väärtusest.
Põhitaseme ekraanil lähtestamiseks
vajutage mõni sekund nuppu SET/
CLR , kesk- ja kõrgtaseme ekraanil
vajutage > ja kinnitage 9 abil.
Vedelgaasiga töötava mootoriga
sõidukitel näidatakse keskmist
kütusekulu hetkel valitud režiimi,
vedelgaasi või bensiini järgi.
Keskmine kiirus
Keskmise kiiruse kuvamine.
Mõõtetulemust on võimalik mis tahes ajal nullida.
Põhitaseme ekraanil lähtestamiseks
vajutage mõni sekund nuppu SET/
CLR , kesk- ja kõrgtaseme ekraanil
vajutage > ja kinnitage 9 abil.
Numbriline kiirus
Hetkkiiruse numbriline näit.Sõiduulatus
Teepikkus kütuse lõppemiseni
arvutatakse kütusepaagi hetkemahu
ja kütuse hetkekulu põhjal. Kuvatakse keskmisi väärtusi.
Pärast tankimist uuendatakse
teepikkust kütusekulu lõppemiseni automaatselt pärast lühikest viivitust.
Kui kütusetase paagis on madal,
ilmub ekraanile teade ja süttib
kütusetaseme näidiku indikaator i
või Y.
Kui paak vajab kohe tankimist, ilmub
hoiatusteade, mis jääb ekraanile.
Lisaks vilgub märgutuli i või Y
kütusetaseme näidikul 3 107.
LPG-versiooni sõiduulatus
Arvutuslikku sõiduulatust saab
kuvada nii kummagi kütusepaagi
(bensiin ja LPG) kohta eraldi kui ka
mõlema kohta kokku. Režiimide
vahel lülitamiseks vajutage nuppu SET/CLR või 9.
Kütuse hetkekulu
Kütuse hetkekulu kuvamine.

Näidikud ja juhtseadised113

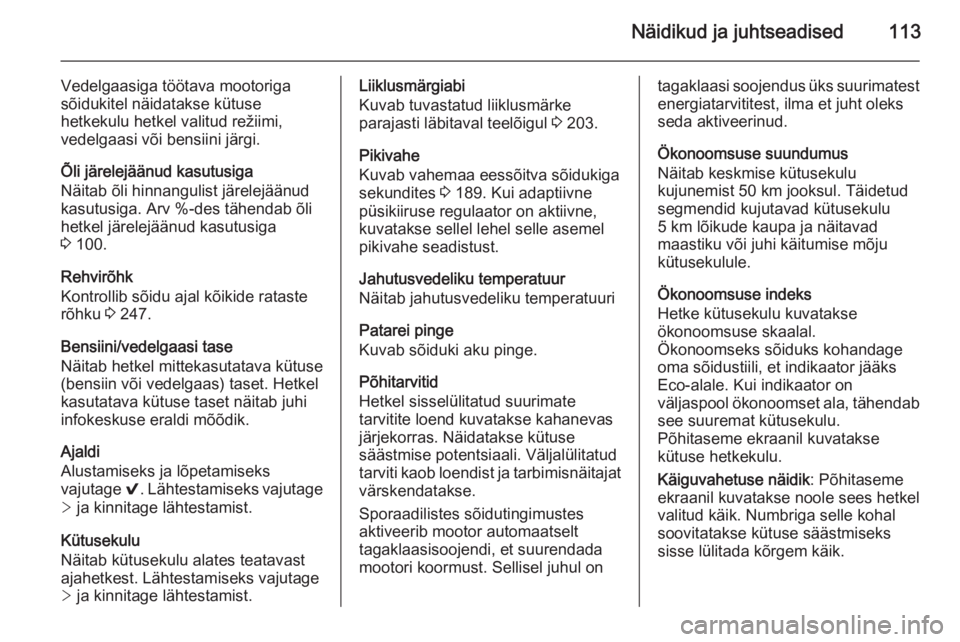

Vedelgaasiga töötava mootoriga
sõidukitel näidatakse kütuse
hetkekulu hetkel valitud režiimi,
vedelgaasi või bensiini järgi.
Õli järelejäänud kasutusiga
Näitab õli hinnangulist järelejäänud
kasutusiga. Arv %-des tähendab õli
hetkel järelejäänud kasutusiga
3 100.
Rehvirõhk
Kontrollib sõidu ajal kõikide rataste
rõhku 3 247.
Bensiini/vedelgaasi tase
Näitab hetkel mittekasutatava kütuse
(bensiin või vedelgaas) taset. Hetkel
kasutatava kütuse taset näitab juhi
infokeskuse eraldi mõõdik.
Ajaldi
Alustamiseks ja lõpetamiseks
vajutage 9. Lähtestamiseks vajutage
> ja kinnitage lähtestamist.
Kütusekulu
Näitab kütusekulu alates teatavast
ajahetkest. Lähtestamiseks vajutage
> ja kinnitage lähtestamist.Liiklusmärgiabi
Kuvab tuvastatud liiklusmärke
parajasti läbitaval teelõigul 3 203.
Pikivahe
Kuvab vahemaa eessõitva sõidukiga
sekundites 3 189. Kui adaptiivne
püsikiiruse regulaator on aktiivne,
kuvatakse sellel lehel selle asemel
pikivahe seadistust.
Jahutusvedeliku temperatuur
Näitab jahutusvedeliku temperatuuri
Patarei pinge
Kuvab sõiduki aku pinge.
Põhitarvitid
Hetkel sisselülitatud suurimate
tarvitite loend kuvatakse kahanevas
järjekorras. Näidatakse kütuse
säästmise potentsiaali. Väljalülitatud
tarviti kaob loendist ja tarbimisnäitajat
värskendatakse.
Sporaadilistes sõidutingimustes
aktiveerib mootor automaatselt
tagaklaasisoojendi, et suurendada
mootori koormust. Sellisel juhul ontagaklaasi soojendus üks suurimatest energiatarvititest, ilma et juht oleks
seda aktiveerinud.
Ökonoomsuse suundumus
Näitab keskmise kütusekulu
kujunemist 50 km jooksul. Täidetud
segmendid kujutavad kütusekulu
5 km lõikude kaupa ja näitavad
maastiku või juhi käitumise mõju kütusekulule.
Ökonoomsuse indeks
Hetke kütusekulu kuvatakse
ökonoomsuse skaalal.
Ökonoomseks sõiduks kohandage
oma sõidustiili, et indikaator jääks
Eco-alale. Kui indikaator on
väljaspool ökonoomset ala, tähendab
see suuremat kütusekulu.
Põhitaseme ekraanil kuvatakse
kütuse hetkekulu.
Käiguvahetuse näidik : Põhitaseme
ekraanil kuvatakse noole sees hetkel valitud käik. Numbriga selle kohal
soovitatakse kütuse säästmiseks
sisse lülitada kõrgem käik.

114Näidikud ja juhtseadised

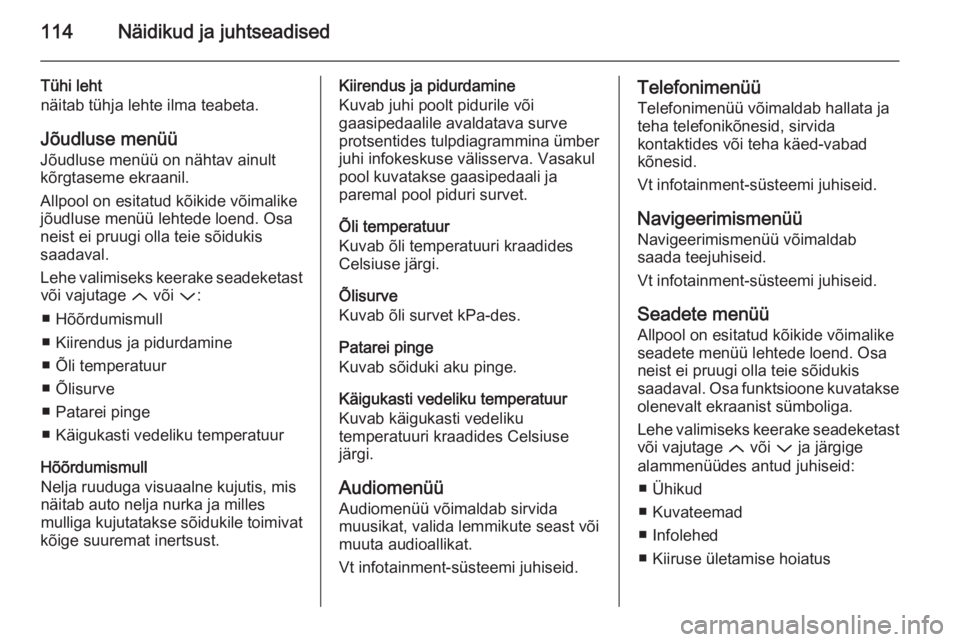

Tühi leht
näitab tühja lehte ilma teabeta.
Jõudluse menüü
Jõudluse menüü on nähtav ainult
kõrgtaseme ekraanil.
Allpool on esitatud kõikide võimalike
jõudluse menüü lehtede loend. Osa
neist ei pruugi olla teie sõidukis
saadaval.
Lehe valimiseks keerake seadeketast või vajutage Q või P:
■ Hõõrdumismull
■ Kiirendus ja pidurdamine
■ Õli temperatuur
■ Õlisurve
■ Patarei pinge
■ Käigukasti vedeliku temperatuur
Hõõrdumismull
Nelja ruuduga visuaalne kujutis, mis
näitab auto nelja nurka ja milles
mulliga kujutatakse sõidukile toimivat
kõige suuremat inertsust.Kiirendus ja pidurdamine
Kuvab juhi poolt pidurile või
gaasipedaalile avaldatava surve
protsentides tulpdiagrammina ümber
juhi infokeskuse välisserva. Vasakul
pool kuvatakse gaasipedaali ja
paremal pool piduri survet.
Õli temperatuur
Kuvab õli temperatuuri kraadides
Celsiuse järgi.
Õlisurve
Kuvab õli survet kPa-des.
Patarei pinge
Kuvab sõiduki aku pinge.
Käigukasti vedeliku temperatuur
Kuvab käigukasti vedeliku
temperatuuri kraadides Celsiuse
järgi.
Audiomenüü
Audiomenüü võimaldab sirvida
muusikat, valida lemmikute seast või
muuta audioallikat.
Vt infotainment-süsteemi juhiseid.Telefonimenüü
Telefonimenüü võimaldab hallata ja
teha telefonikõnesid, sirvida
kontaktides või teha käed-vabad
kõnesid.
Vt infotainment-süsteemi juhiseid.
Navigeerimismenüü
Navigeerimismenüü võimaldab
saada teejuhiseid.
Vt infotainment-süsteemi juhiseid.
Seadete menüü
Allpool on esitatud kõikide võimalike
seadete menüü lehtede loend. Osa
neist ei pruugi olla teie sõidukis
saadaval. Osa funktsioone kuvatakse olenevalt ekraanist sümboliga.
Lehe valimiseks keerake seadeketast
või vajutage Q või P ja järgige
alammenüüdes antud juhiseid:
■ Ühikud
■ Kuvateemad
■ Infolehed
■ Kiiruse ületamise hoiatus

Näidikud ja juhtseadised115
■ Rehvikoormus
■ Tarkvara teave
Ühikud
Kui kuvatakse ühikud, vajutage >.
Briti või meetermõõdustiku ühikute
valimiseks vajutage 9.
Kuvateemad
Kui kuvatakse kuvateemad, vajutage
> . Sport- või Touring-režiimi
valimiseks vajutage 9. Sport-režiimis
antakse rohkem sõidukiteavet, Tour-
režiimis rohkem meediateavet.
See seadistus on saadaval ainult
kõrgtaseme ekraani korral.
Infolehed
Kui kuvatakse infolehti, vajutage >.
Kuvatakse kõikide infomenüü
valikute loend. Valige infolehel
kuvatavaid funktsioone 9 vajutamise
teel. Valitud lehtedel on märkeruudus
9 . Mittenähtavatel funktsioonidel on
märkeruut tühi. Vt Infomenüü
eespool.Kiiruse ületamise hoiatus
Kiiruse ületamise hoiatuse ekraanil
saate seada kiiruse, mida te ei soovi
ületada.
Kiiruse ületamise hoiatuse
seadmiseks vajutage lehe kuvamisel
> . Väärtuse seadmiseks vajutage Q
või P. Kiiruse seadmiseks vajutage
9 . Pärast kiiruse seadmist võib selle
funktsiooni välja lülitada, vajutades
selle lehe vaatamisel 9. Valitud
piirkiiruse ületamisel kuvatakse
hüpikhoiatus koos helisignaaliga.
Rehvikoormus
Rehvikoormuse ekraanilt valitakse
rehvirõhu kategooria tegeliku
rehvirõhu järgi. Kui kuvatakse seda
lehte, vajutage > 3 247.
Valige: ■ Light (Kerge) mugavaks rõhuks
kuni 3 inimesega
■ Eco Eco-rõhuks kuni 3 inimesega
■ Max täiskoormusel
vajutades 9.Tarkvara teave
Kuvab avatud lähtekoodiga tarkvara
teabe.
Parkimisteenuse režiim Teatavad juhi infokeskuse ja värvilise
infoekraani funktsioonid võivad olla
mõningatele juhtidele piiratud.
Parkimisteenuse režiimi sisse- või
väljalülitatust on võimalik seada
sõiduki isikupärastamise menüüs
Settings (Seaded) .
Värviline infonäidik 3 115.
Sõiduki isikupärastamine 3 120.
Lisateavet leiate Infotainment-
süsteemi juhendist.
Värviline infonäidik
Värviline infoekraan asub
armatuurlaual näidikuploki lähedal.
Olenevalt sõiduki konfiguratsioonist on sõidukil
■ 4,2-tolline värviekraan
või
■ 8-tolline värviekraan , puutetundlik
ja puutepadja funktsiooniga

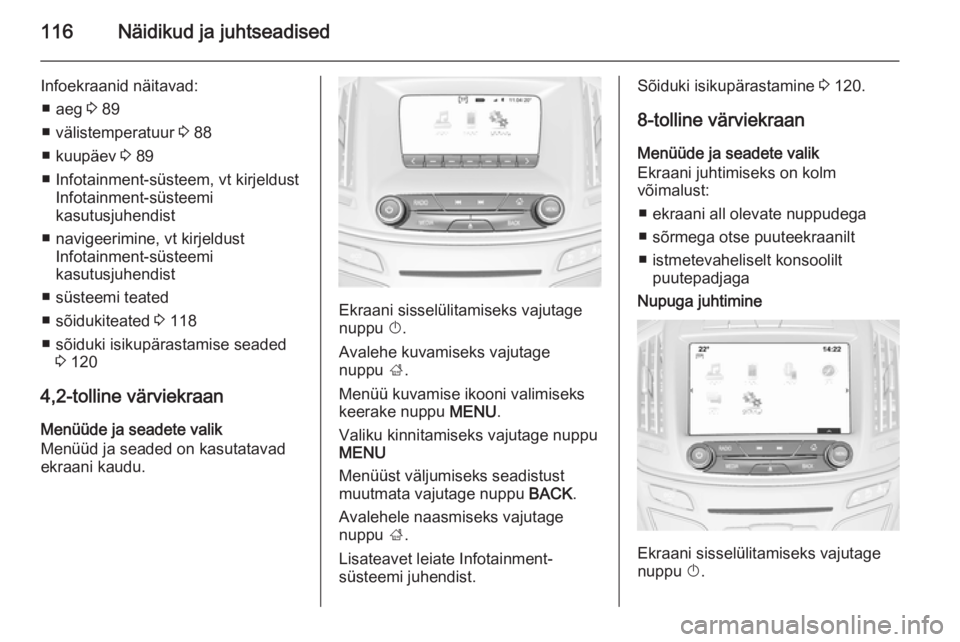

116Näidikud ja juhtseadised
Infoekraanid näitavad:■ aeg 3 89
■ välistemperatuur 3 88
■ kuupäev 3 89
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ navigeerimine, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ süsteemi teated
■ sõidukiteated 3 118
■ sõiduki isikupärastamise seaded 3 120
4,2-tolline värviekraan Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
ekraani kaudu.
Ekraani sisselülitamiseks vajutage
nuppu X.
Avalehe kuvamiseks vajutage
nuppu ;.
Menüü kuvamise ikooni valimiseks
keerake nuppu MENU.
Valiku kinnitamiseks vajutage nuppu
MENU
Menüüst väljumiseks seadistust
muutmata vajutage nuppu BACK.
Avalehele naasmiseks vajutage nuppu ;.
Lisateavet leiate Infotainment-
süsteemi juhendist.
Sõiduki isikupärastamine 3 120.
8-tolline värviekraan Menüüde ja seadete valik
Ekraani juhtimiseks on kolm
võimalust:
■ ekraani all olevate nuppudega
■ sõrmega otse puuteekraanilt
■ istmetevaheliselt konsoolilt puutepadjagaNupuga juhtimine
Ekraani sisselülitamiseks vajutage
nuppu X.

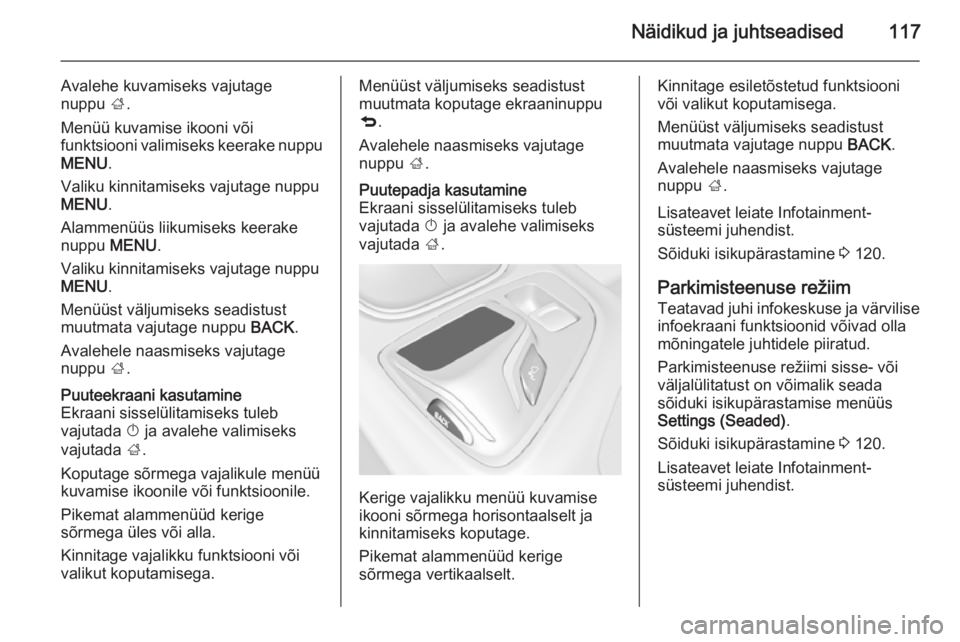

Näidikud ja juhtseadised117
Avalehe kuvamiseks vajutage
nuppu ;.
Menüü kuvamise ikooni või
funktsiooni valimiseks keerake nuppu MENU .
Valiku kinnitamiseks vajutage nuppu
MENU .
Alammenüüs liikumiseks keerake
nuppu MENU.
Valiku kinnitamiseks vajutage nuppu
MENU .
Menüüst väljumiseks seadistust
muutmata vajutage nuppu BACK.
Avalehele naasmiseks vajutage
nuppu ;.Puuteekraani kasutamine
Ekraani sisselülitamiseks tuleb
vajutada X ja avalehe valimiseks
vajutada ;.
Koputage sõrmega vajalikule menüü
kuvamise ikoonile või funktsioonile.
Pikemat alammenüüd kerige
sõrmega üles või alla.
Kinnitage vajalikku funktsiooni või
valikut koputamisega.Menüüst väljumiseks seadistust
muutmata koputage ekraaninuppu
q .
Avalehele naasmiseks vajutage
nuppu ;.Puutepadja kasutamine
Ekraani sisselülitamiseks tuleb
vajutada X ja avalehe valimiseks
vajutada ;.
Kerige vajalikku menüü kuvamise
ikooni sõrmega horisontaalselt ja
kinnitamiseks koputage.
Pikemat alammenüüd kerige
sõrmega vertikaalselt.
Kinnitage esiletõstetud funktsiooni
või valikut koputamisega.
Menüüst väljumiseks seadistust
muutmata vajutage nuppu BACK.
Avalehele naasmiseks vajutage
nuppu ;.
Lisateavet leiate Infotainment-
süsteemi juhendist.
Sõiduki isikupärastamine 3 120.
Parkimisteenuse režiim Teatavad juhi infokeskuse ja värvilise
infoekraani funktsioonid võivad olla
mõningatele juhtidele piiratud.
Parkimisteenuse režiimi sisse- või
väljalülitatust on võimalik seada
sõiduki isikupärastamise menüüs
Settings (Seaded) .
Sõiduki isikupärastamine 3 120.
Lisateavet leiate Infotainment-
süsteemi juhendist.

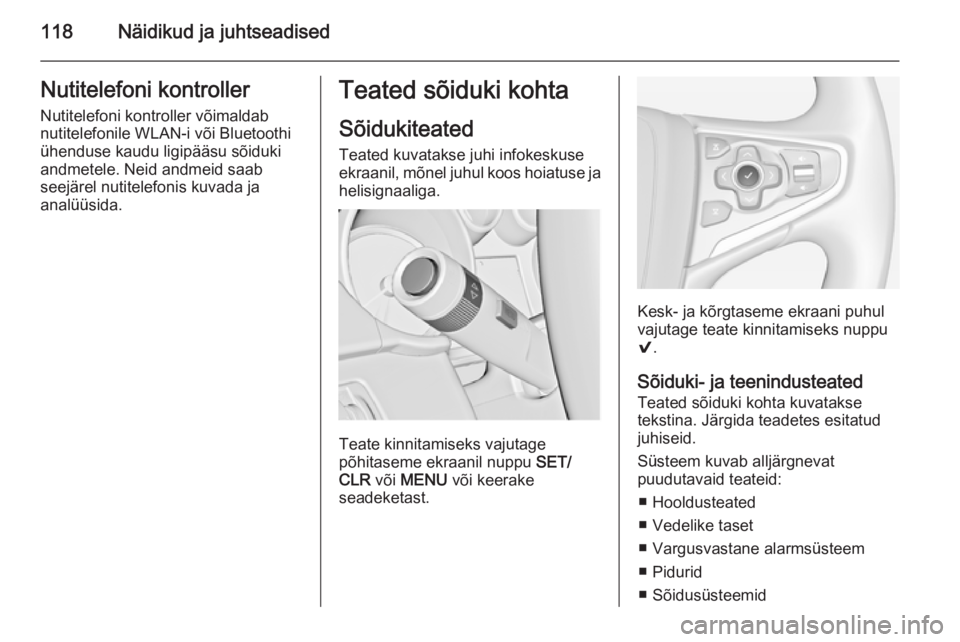

118Näidikud ja juhtseadisedNutitelefoni kontroller
Nutitelefoni kontroller võimaldab
nutitelefonile WLAN-i või Bluetoothi
ühenduse kaudu ligipääsu sõiduki
andmetele. Neid andmeid saab
seejärel nutitelefonis kuvada ja
analüüsida.Teated sõiduki kohta
SõidukiteatedTeated kuvatakse juhi infokeskuse
ekraanil, mõnel juhul koos hoiatuse ja helisignaaliga.
Teate kinnitamiseks vajutage
põhitaseme ekraanil nuppu SET/
CLR või MENU või keerake
seadeketast.
Kesk- ja kõrgtaseme ekraani puhul
vajutage teate kinnitamiseks nuppu
9 .
Sõiduki- ja teenindusteated Teated sõiduki kohta kuvatakse
tekstina. Järgida teadetes esitatud
juhiseid.
Süsteem kuvab alljärgnevat
puudutavaid teateid:
■ Hooldusteated
■ Vedelike taset
■ Vargusvastane alarmsüsteem
■ Pidurid
■ Sõidusüsteemid
