Võtmed, uksed ja aknad29UksedPakiruum
Tagaluuk Avamine
5-ukseline luukpära, Sports Tourer,
Country Tourer
Pärast luku avamist vajutage nuppu
tagaluugi ehisliistu all ja avage käsitsi
tagaluuk.
4-ukseline sedaan
Vajutage kaugjuhtimispuldi nuppu
x , kuni tagaluuk avaneb
automaatselt, või vajutage pärast
luku avamist tagaluugi ehisliistu all
olevat nuppu.
Kesklukustussüsteem 3 23.
Sulgemine
Kasutada seesmist käepidet.
Tagaluugi sulgemisel ei tohi vajutada
ehisliistu all olevat nuppu, sest selle
nupu vajutamine avab tagaluugi
lukustuse.
Kesklukustussüsteem 3 23.
Page 32 of 325
30Võtmed, uksed ja aknad
Elektriajamiga tagaluuk9Hoiatus
Elektrilise ajamiga tagaluugi
kasutamisel tuleb olla ettevaatlik.
Sellega kaasneb kehavigastuste
oht, eriti lastel.
Tagaluugi kasutamisel tuleb
hoolikalt jälgida selle liikuvaid osi.
Tagada, et mitte miski ei jää
kasutamisel selle vahele ja et
keegi ei seisa liikumisala sees.
Elektrilist tagaluuki juhitakse
järgmiste vahenditega:
■ kaugjuhtimispult x
■ juhiukse paneelil olev lüliti G
■ puutelüliti ja nupp G tagaluugil.
Automaatkäigukastiga sõidukitel
saab tagaluuki liigutada ainult siis, kui sõiduk seisab ja käigukang on
asendis P.
Elektriajamiga tagaluugi töötamisel
tagatuled vilguvad ja kõlab
helisignaal.
Märkus
Elektriajamiga tagaluugi käitamine
ei käita kesklukustussüsteemi.
Tagaluugi avamiseks
kaugjuhtimispuldiga ei ole tarvis sõidukit lukust avada. Kasutades
puutelülitit või lülitit juhiuksel tuleb
kõigepealt avada sõiduk lukust.
Lukustada sõiduk pärast sulgemist.
Kesklukustussüsteem 3 23.
Kaugjuhtimispuldi kasutamine
Tagaluugi avamiseks või
sulgemiseks vajutada nuppu x.
Juhiukses oleva lüliti kasutamine
Tagaluugi avamiseks või
sulgemiseks vajutada nuppu G.
Page 33 of 325
Võtmed, uksed ja aknad31
Tagaluugil olevate lülitite kasutamine
Tagaluugi avamiseks vajutage
tagaluugi ehisliistu all olevat
puutelülitit, kuni tagaluuk hakkab
liikuma.
Tagaluugi sulgemiseks vajutada
avatud tagaluugil olevat nuppu G,
kuni tagaluuk hakkab liikuma.
Peatamine või liikumissuuna
muutmine
Nupu x vajutamisel
kaugjuhtimispuldil või G tagaluugil
või puutepadja lüliti vajutamisel
tagaluugi liikumise ajal peatub
tagaluuk hetkeasendis. Vajutades
nuppu x või G uuesti, hakkab
tagaluuk liikuma vastupidises
suunas.
Töörežiimid
Elektriajamiga tagaluugil on kolm
töörežiimi, mida saab juhtida
juhiuksel oleva lülitiga. Režiimi
muutmiseks tuleb lülitit keerata:
■ Normaalrežiim MAX:
elektriajamiga tagaluuk avaneb täiskõrgusele.
■ Vaherežiim 3/4: elektriajamiga
tagaluuk avaneb vähendatud
kõrgusele, mida saab reguleerida.
■ Režiim Off: tagaluuki saab juhtida
ainult käsitsi.
Page 34 of 325
32Võtmed, uksed ja aknad
Avanemiskõrgust saab reguleerida
vaherežiimis
1. Seadke töörežiimi lüliti asendisse 3/4 .
2. Elektriajamiga tagaluuki saab avada ükskõik millise vastava
lülitiga.
3. Tagaluugi peatamiseks soovitud kõrgusel tuleb vajutada ükskõik
millist vastavat lülitit. Soovi korral
võib seada seiskunud tagaluugi
soovitud asendisse käsitsi.
4. Vajutada avatud tagaluugi siseküljel olevat nuppu
3 sekundit.
Märkus
Avamiskõrguse reguleerimist tuleb
programmeerida maapinna
tasemelt.
Helisignaal näitab uut seadistust ja
välimised tagatuled vilguvad, kui
tagaluuk on 30° avanemisnurgast
madalamal.
Kui keerata juhiuksel olev seaderatas vaheasendi režiimi 3/4, peatub
elektriajamiga tagaluuk avanemisel
äsja seatud asendis.
Tagaluuki võib hoida avatuna ainult
minimaalsest kõrgusest kõrgemal
(minimaalne avamisnurk alates 30°).
Avanemiskõrgust ei saa
programmeerida sellest kõrgusest
väiksemaks.
Ohutusfunktsioon
Kui elektriajamiga tagaluugi juhtimine
on takistatud, muudetakse luugi
liikumissuunda automaatselt, st luuki
avatakse või suletakse vähesel
määral. Kui ühte elektrilist tsüklit
segab mitu takistust, lülitub
funktsioon välja. Sellisel juhul tuleb
tagaluuk avada või sulgeda käsitsi.Elektriajamiga tagaluugi külgservadel
on kinnitussandurid. Kui andurid
tuvastavad tagaluugi ja šassii vahel
takistuse, avaneb tagaluuk ja jääb
avatuks, kuni seda uuesti lülitatakse
või käsitsi suletakse.
Turvatoimingust annab märku
helisignaal.
Enne elektriajami tavalise töörežiimi
taastamist tuleb takistus eemaldada.
Kui sõiduk on varustatud tehases paigaldatud haakeseadmega ja
haagis on elektriliselt ühendatud,
saab elektriajamiga tagaluuki avada
ainult puutelülitist ja sulgeda nupuga
G avatud tagaluugil. Veenduda, et
liikumispiirkonnas ei ole takistusi.
Üldjuhised tagaluugi
kasutamiseks9 Hoiatus
Avatud või paokil tagaluugiga ei
tohi sõita (nt suurte asjade
vedamisel), sest mürgine
heitgaas, mis ei ole nähtav ega
Page 35 of 325
Võtmed, uksed ja aknad33oma lõhna, võib sõidukisse
tungida. See võib põhjustada
teadvusekaotust ja isegi surma.Ettevaatust
Enne tagaluugi avamist veenduge tagaluugi vigastamise vältimiseks,
et pea kohal ei ole takistusi,
näiteks garaažiust. Kontrollige
alati tagaluugi liikumisala selle
kohal ja taga.
Märkus
Elektriajamiga tagaluuk: Kui
tagaluugi tõstukitel kaob surve,
langeb tagaluuk veidi alla ja
süsteem peatab selle. Seejärel
avaneb ja sulgub tagaluuk
elektriajamiga. Sel ajal tagatuled
vilguvad ja kostub helisignaal.
Pärast sulgumist ei tohi tagaluuki
kasutada enne selle hooldamist
töökojas.
Märkus
Elektriajamiga tagaluugi töötamine
on aku vähese laetuse korral
blokeeritud. Sel juhul ei ole tagaluuk käsitsetav ka manuaalselt.
Märkus
Kui tagaluugi elektriajam on
väljalülitatud ja kõik uksed lukust
avatud, on tagaluuki võimalik ainult
käsitsi avada ja sulgeda. Sel juhul
tuleb tagaluugi käsitsi sulgemisel
kasutada rohkem jõudu.
Märkus
Teatud raskete lisaseadiste
paigaldamine tagaluugi külge võib
mõjutada selle avatud asendis
püsimist.Sõiduki turvalisus
Vargusvastane
lukustussüsteem9 Hoiatus
Kui sõidukis on inimesi, ei tohi
seda süsteemi sisse lülitada! Kui süsteem on sisse lülitatud, ei saauksi salongist avada.
Süsteem blokeerib kõikide uste
lukud. Kõik uksed tuleb lukustada ja
elektroonilist võtit ei tohi sõidukisse
jätta. Muidu ei saa süsteemi
aktiveerida.
Kui süüde oli sisse lülitatud, tuleb
vargusvastase süsteemi
sisselülitamiseks juhiuks üks kord
avada ja sulgeda.
Sõiduki lukustuse avamisel lülitub mehaaniline vargusvastane
lukustussüsteem välja. Seda ei ole
kesklukustusnupuga salongist
võimalik teha.
Page 36 of 325
34Võtmed, uksed ja aknad
Sisselülitamine
Kaugjuhtimispult või elektrooniline
võti: vajutage 5 sekundi jooksul kaks
korda e.
Vargusvastane
alarmsüsteem
Vargusvastane alarmsüsteem
sisaldab vargusvastast
lukustussüsteemi ja töötab koos
sellega.
Süsteem jälgib:
■ Uksi, tagaluuki, mootoriruumi kaant
■ Sõitjateruumi, k.a sellega ühendatud pakiruumi
■ Sõiduki kallet, nt kui seda kergitatakse
■ Süüde
Sisselülitamine
Kõik uksed tuleb lukustada ja
elektroonilist võtit ei tohi sõidukisse
jätta. Muidu ei saa süsteemi
aktiveerida.
■ Kaugjuhtimispult: aktiveerub ise 30 sekundi möödumisel sõiduki
lukustamisest, kui vajutada ühel
korral e.
■ Elektrooniline võtmesüsteem: aktiveerub ise 30 sekundi
möödumisel sõiduki lukustamisest,
kui vajutada ükskõik millise ukse
välist käepidet.
■ Kaugjuhtimispult või elektrooniline võti: otseselt vajutades 5 sekundi
jooksul kaks korda e.
■ Elektrooniline võtmesüsteem, millel on passiivne lukustus
võimaldatud: aktiveerub lühidalt
pärast passiivset lukustumist.
Märkus
Sõiduki salongi muutmine (näiteks
istmekatete paigaldamine, avatud
aknad või katuseluuk) võib
halvendada salongi jälgimise
tõhusust.
Page 37 of 325
Võtmed, uksed ja aknad35
Sisselülitamine ilma sõiduki
salongi ja sõiduki kalde
jälgimiseta
Kui sõidukisse on jäetud loomad,
tuleb salongi ja sõiduki kalde
jälgimise funktsioon välja lülitada,
sest tugevad ultrahelisignaalid või
liigutused võivad käivitada häire.
Lülitada välja ka siis, kui sõiduk on
praamil või rongil.
1. Sulgeda tagaluuk, mootoriruumi kaas, aknad ja katuseluuk.
2. Vajutada nuppu o. Nupu o
märgutuli põleb kuni 10 minutit.
3. Sulgeda uksed.
4. Lülitada sisse vargusvastane häiresüsteem.
Oleku teadet kuvatakse juhi
infokeskuses.
Oleku märgutuli
Oleku märgutuli on integreeritud
andurisse armatuurlaual.
Olek 30 sekundi jooksul pärast
vargusvastase alarmsüsteemi
sisselülitamist:Märgu‐
tuli
põleb=katsetus, sisselülitumise
viivitus.Märgu‐
tuli
vilgub
kiiresti=uksed, tagaluuk või
mootoriruumi kaas ei ole
täielikult suletud või on
ilmnenud süsteemi
töötõrge.
Olek pärast süsteemi sisselülitumist:
Märgutuli
vilgub
aeglaselt=süsteem on sisse
lülitatud.
Tõrke korral tuleb pöörduda
abisaamiseks hooldustöökotta.
Väljalülitamine Kaugjuhtimispult: Sõiduki luku
avamisel nupu c vajutamisega lülitub
vargusvastane alarmsüsteem välja.
Page 38 of 325
36Võtmed, uksed ja aknad
Elektrooniline võtmesüsteem: Kui
sõiduki lukustuse avamiseks
vajutada nuppu või tõmmata ükskõik
millise ukse välist käepidet, lülitub
vargusvastane alarmsüsteem välja.
Süsteem ei lülitu välja juhiukse luku
avamisel võtmega või
kesklukustusnupuga salongist.
Häiresüsteem
Häire vallandumisel kõlab helisignaal ja samaaegselt vilguvad ohutuled.
Nõuded häirete arvu ja kestuse kohta
on kehtestatud õigusaktidega.
Vargusvastast alarmsüsteemi saab
välja lülitada ainult nupu c
vajutamisega või ukse käepidemel lüliti vajutamisega (elektroonilise
võtmesüsteemi korral) või süüte
sisselülitamisel.
Vallandunud häiret, mida ei ole juhi poolt katkestatud, tähistatakse
ohutulede teel. Need vilguvad kiiresti kolm korda, kui sõiduk järgmine kord
kaugjuhtimispuldi teel lukust
vabastatakse. Lisaks kuvatakse
pärast süüte sisselülitamist juhi
infokeskuses hoiatusteade.
Teated sõiduki kohta 3 118.
Käivitustõkesti Süsteem on osa süütelukust ja
kontrollib, kas kasutatava võtmega on lubatud sõidukit käivitada.
Käivitustõkesti lülitub automaatselt
sisse võtme võtmisel süütelukust.
Kui pärast süüte sisselülitamist vilgub
märgutuli d, on tekkinud süsteemi
töötõrge ja mootorit ei saa käivitada.
Lülitada süüde välja ja korrata
käivituskatset.Kui märgutuli d jätkab vilkumist,
tuleb mootor käivitada varuvõtmega
ja pöörduda abi saamiseks
hooldustöökotta.
Märkus
Käivitustõkesti ei lukusta uksi.
Sõiduki juurest lahkudes tuleb
sõiduk alati lukustada ja lülitada
sisse vargusvastane alarmsüsteem
3 23, 3 34.
Märgutuli d 3 107.
Page 39 of 325
Võtmed, uksed ja aknad37Välispeeglid
Kumer kuju
Kumeral välispeeglil on asfääriline
ala, mis vähendab pimedaid nurki.
Peegli kuju tõttu näivad objektid
väiksemad, mis võib mõjutada
vahekauguse hindamist.
Elektriline reguleerimine
Valige välispeegel, lülitades
juhtseadise vasakule peeglile (L) või
paremale peeglile (R). Seejärel
keerata peegli reguleerimiseks lülitit.
Asendis o ei ole valitud kumbki
peegel.
Kokkupööratavad peeglid
Jalakäijate ohutuse suurendamiseks
liiguvad välispeeglid teatud
tugevusega löögi korral oma
tavapärasest seadeasendist löögi
suunas välja. Peegli algasendisse
seadmiseks tuleb peegli korpusele
avaldada kerget survet.
Elektriline kokkupööramine
Keerake lüliti asendisse o, seejärel
vajutage juhtnupp c alla. Mõlemad
välispeeglid pöörduvad kokku.
Lüliti uuesti vajutamisel pöörduvad
mõlemad välispeeglid algasendisse.
Kui üks elektriliselt kokkupööratud
peegel on käsitsi lahti pööratud, liigub reguleerimisnupu allavajutamisel
ainult teine peegel.
Page 40 of 325

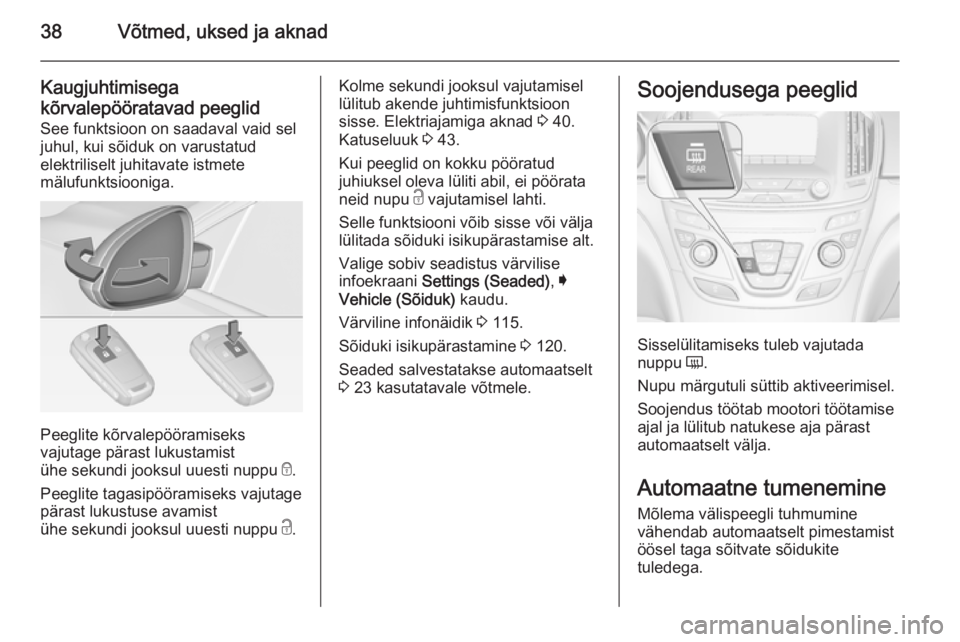

38Võtmed, uksed ja aknad
Kaugjuhtimisega
kõrvalepööratavad peeglid
See funktsioon on saadaval vaid sel
juhul, kui sõiduk on varustatud
elektriliselt juhitavate istmete
mälufunktsiooniga.
Peeglite kõrvalepööramiseks
vajutage pärast lukustamist
ühe sekundi jooksul uuesti nuppu e.
Peeglite tagasipööramiseks vajutage pärast lukustuse avamist
ühe sekundi jooksul uuesti nuppu c.
Kolme sekundi jooksul vajutamisel
lülitub akende juhtimisfunktsioon
sisse. Elektriajamiga aknad 3 40.
Katuseluuk 3 43.
Kui peeglid on kokku pööratud
juhiuksel oleva lüliti abil, ei pöörata
neid nupu c vajutamisel lahti.
Selle funktsiooni võib sisse või välja
lülitada sõiduki isikupärastamise alt.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 115.
Sõiduki isikupärastamine 3 120.
Seaded salvestatakse automaatselt
3 23 kasutatavale võtmele.Soojendusega peeglid
Sisselülitamiseks tuleb vajutada
nuppu Ü.
Nupu märgutuli süttib aktiveerimisel.
Soojendus töötab mootori töötamise
ajal ja lülitub natukese aja pärast automaatselt välja.
Automaatne tumenemine Mõlema välispeegli tuhmumine
vähendab automaatselt pimestamist
öösel taga sõitvate sõidukite
tuledega.
