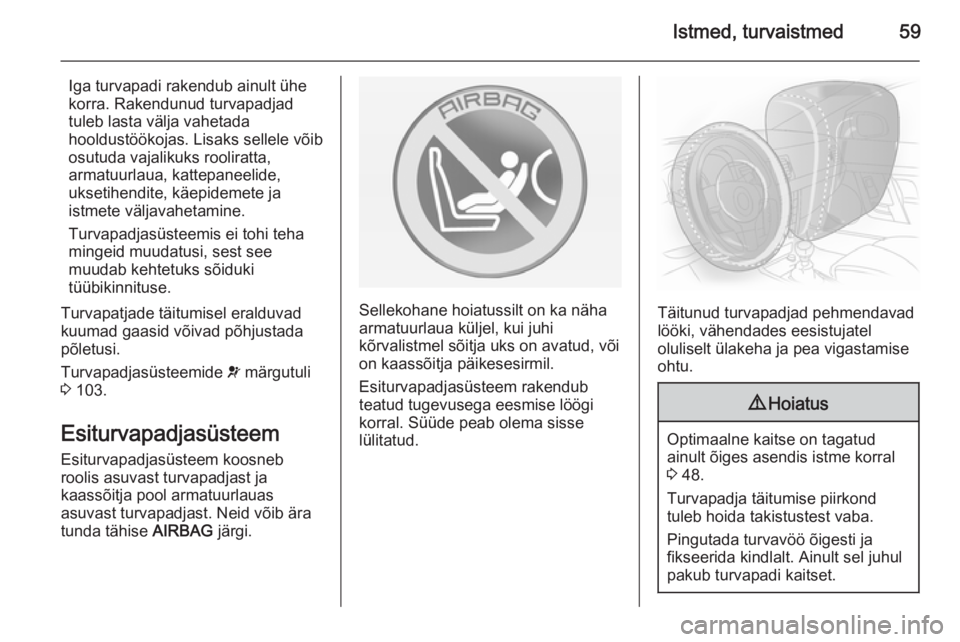

Istmed, turvaistmed59
Iga turvapadi rakendub ainult ühe
korra. Rakendunud turvapadjad tuleb lasta välja vahetada
hooldustöökojas. Lisaks sellele võib
osutuda vajalikuks rooliratta,
armatuurlaua, kattepaneelide,
uksetihendite, käepidemete ja
istmete väljavahetamine.
Turvapadjasüsteemis ei tohi teha
mingeid muudatusi, sest see
muudab kehtetuks sõiduki
tüübikinnituse.
Turvapatjade täitumisel eralduvad
kuumad gaasid võivad põhjustada
põletusi.
Turvapadjasüsteemide v märgutuli
3 103.
Esiturvapadjasüsteem Esiturvapadjasüsteem koosneb
roolis asuvast turvapadjast ja
kaassõitja pool armatuurlauas
asuvast turvapadjast. Neid võib ära
tunda tähise AIRBAG järgi.
Sellekohane hoiatussilt on ka näha
armatuurlaua küljel, kui juhi
kõrvalistmel sõitja uks on avatud, või
on kaassõitja päikesesirmil.
Esiturvapadjasüsteem rakendub
teatud tugevusega eesmise löögi
korral. Süüde peab olema sisse
lülitatud.Täitunud turvapadjad pehmendavad
lööki, vähendades eesistujatel
oluliselt ülakeha ja pea vigastamise
ohtu.
9 Hoiatus
Optimaalne kaitse on tagatud
ainult õiges asendis istme korral
3 48.
Turvapadja täitumise piirkond
tuleb hoida takistustest vaba.
Pingutada turvavöö õigesti ja
fikseerida kindlalt. Ainult sel juhul
pakub turvapadi kaitset.

60Istmed, turvaistmedKülgturvapadjasüsteem
Külgturvapadjasüsteem koosneb
turvapatjadest kummagi esiistme
seljatoes ja äärmiste tagaistmete
seljatugedes. Neid võib ära tunda
tähise AIRBAG järgi.
Külgturvapadjasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt ülakeha ja vaagna vigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Märkus
Kasutada tohib ainult selliseid
kaitsvaid istmekatteid, mis on selle
sõiduki jaoks heaks kiidetud. Tuleb olla ettevaatlik ja turvapatju mitte
katta.
Turvakardinasüsteem
Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. Selle võib ära tunda
tähise AIRBAG järgi katusepiilaritel.
Turvakardinasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.

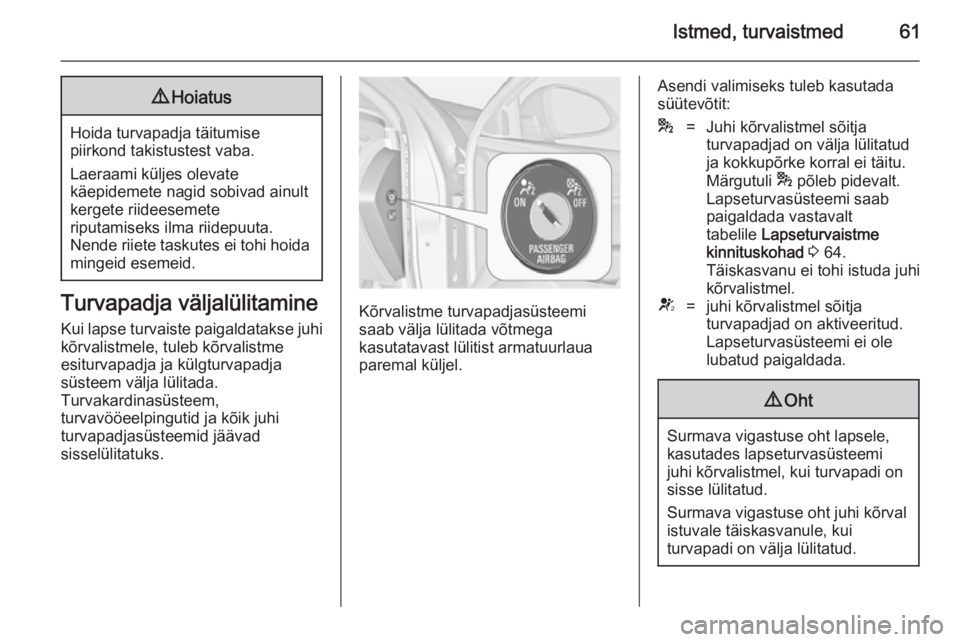

Istmed, turvaistmed619Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.
Turvapadja väljalülitamine
Kui lapse turvaiste paigaldatakse juhi kõrvalistmele, tuleb kõrvalistme
esiturvapadja ja külgturvapadja
süsteem välja lülitada.
Turvakardinasüsteem,
turvavööeelpingutid ja kõik juhi
turvapadjasüsteemid jäävad
sisselülitatuks.Kõrvalistme turvapadjasüsteemi
saab välja lülitada võtmega
kasutatavast lülitist armatuurlaua
paremal küljel.
Asendi valimiseks tuleb kasutada
süütevõtit:*=Juhi kõrvalistmel sõitja
turvapadjad on välja lülitatud
ja kokkupõrke korral ei täitu.
Märgutuli * põleb pidevalt.
Lapseturvasüsteemi saab
paigaldada vastavalt
tabelile Lapseturvaistme
kinnituskohad 3 64.
Täiskasvanu ei tohi istuda juhi
kõrvalistmel.V=juhi kõrvalistmel sõitja
turvapadjad on aktiveeritud.
Lapseturvasüsteemi ei ole
lubatud paigaldada.9 Oht
Surmava vigastuse oht lapsele,
kasutades lapseturvasüsteemi
juhi kõrvalistmel, kui turvapadi on
sisse lülitatud.
Surmava vigastuse oht juhi kõrval
istuvale täiskasvanule, kui
turvapadi on välja lülitatud.

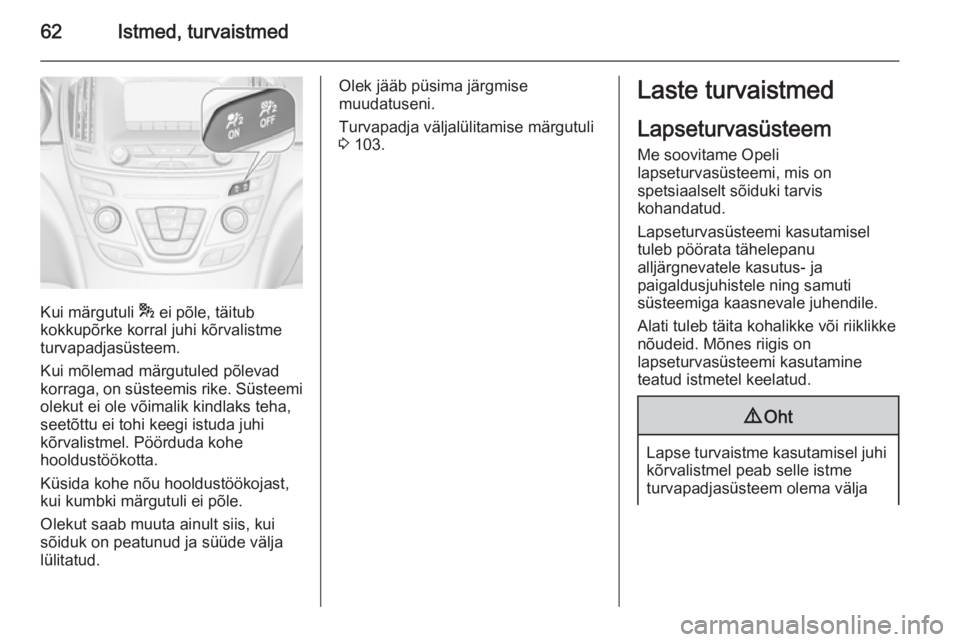

62Istmed, turvaistmed
Kui märgutuli * ei põle, täitub
kokkupõrke korral juhi kõrvalistme
turvapadjasüsteem.
Kui mõlemad märgutuled põlevad
korraga, on süsteemis rike. Süsteemi
olekut ei ole võimalik kindlaks teha,
seetõttu ei tohi keegi istuda juhi
kõrvalistmel. Pöörduda kohe
hooldustöökotta.
Küsida kohe nõu hooldustöökojast,
kui kumbki märgutuli ei põle.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli
3 103.Laste turvaistmed
Lapseturvasüsteem
Me soovitame Opeli
lapseturvasüsteemi, mis on
spetsiaalselt sõiduki tarvis
kohandatud.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.9 Oht
Lapse turvaistme kasutamisel juhi
kõrvalistmel peab selle istme
turvapadjasüsteem olema välja

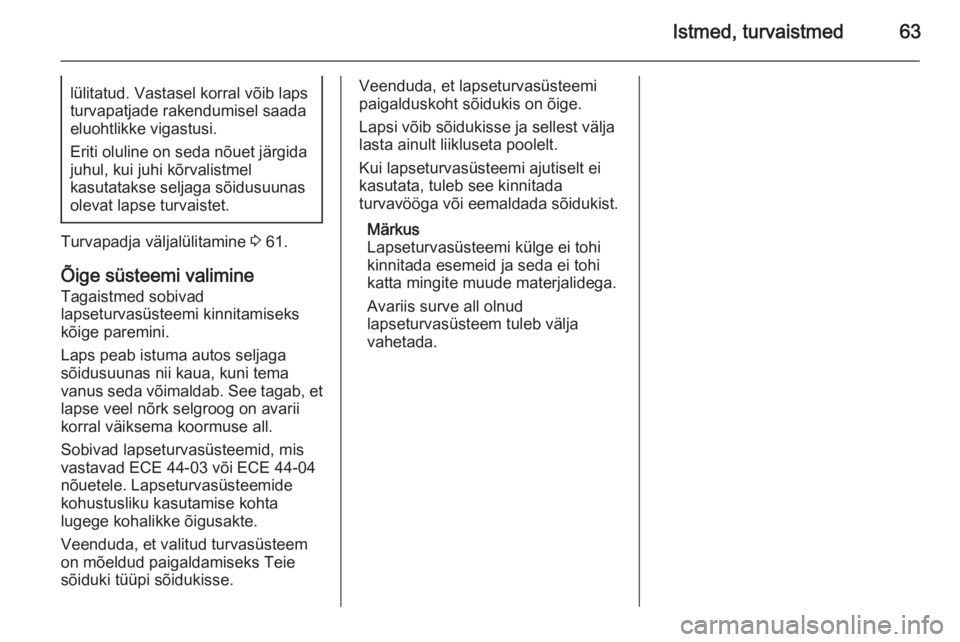

Istmed, turvaistmed63lülitatud. Vastasel korral võib laps
turvapatjade rakendumisel saada
eluohtlikke vigastusi.
Eriti oluline on seda nõuet järgida
juhul, kui juhi kõrvalistmel
kasutatakse seljaga sõidusuunas
olevat lapse turvaistet.
Turvapadja väljalülitamine 3 61.
Õige süsteemi valimine
Tagaistmed sobivad
lapseturvasüsteemi kinnitamiseks
kõige paremini.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad lapseturvasüsteemid, mis
vastavad ECE 44-03 või ECE 44-04
nõuetele. Lapseturvasüsteemide
kohustusliku kasutamise kohta
lugege kohalikke õigusakte.
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks Teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige.
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või eemaldada sõidukist.
Märkus
Lapseturvasüsteemi külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Avariis surve all olnud
lapseturvasüsteem tuleb välja
vahetada.

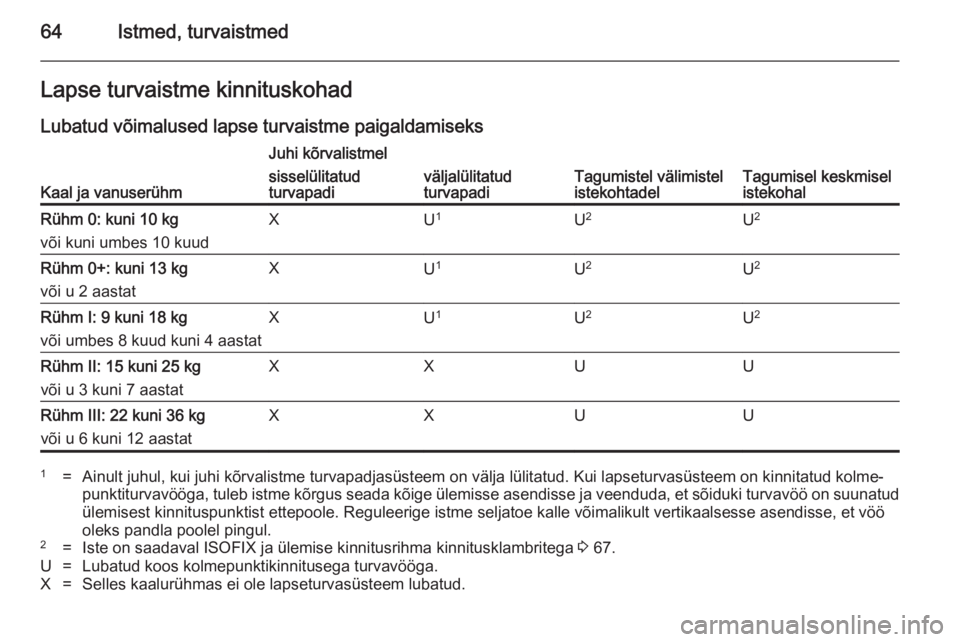

64Istmed, turvaistmedLapse turvaistme kinnituskohad
Lubatud võimalused lapse turvaistme paigaldamiseks
Kaal ja vanuserühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudXU 1U2U2Rühm 0+: kuni 13 kg
või u 2 aastatXU 1U 2U2Rühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatXU 1U2U2Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatXXUURühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatXXUU1=Ainult juhul, kui juhi kõrvalistme turvapadjasüsteem on välja lülitatud. Kui lapseturvasüsteem on kinnitatud kolme‐
punktiturvavööga, tuleb istme kõrgus seada kõige ülemisse asendisse ja veenduda, et sõiduki turvavöö on suunatud ülemisest kinnituspunktist ettepoole. Reguleerige istme seljatoe kalle võimalikult vertikaalsesse asendisse, et vöö
oleks pandla poolel pingul.2=Iste on saadaval ISOFIX ja ülemise kinnitusrihma kinnitusklambritega 3 67.U=Lubatud koos kolmepunktikinnitusega turvavööga.X=Selles kaalurühmas ei ole lapseturvasüsteem lubatud.

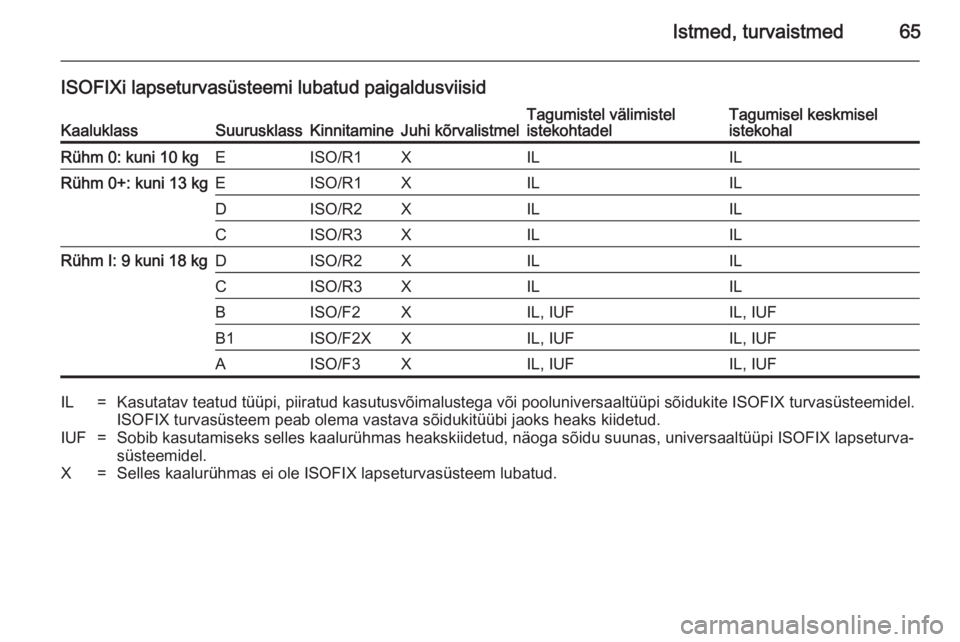

Istmed, turvaistmed65
ISOFIXi lapseturvasüsteemi lubatud paigaldusviisidKaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagumistel välimistel
istekohtadelTagumisel keskmisel
istekohalRühm 0: kuni 10 kgEISO/R1XILILRühm 0+: kuni 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILRühm I: 9 kuni 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFIL=Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X=Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.

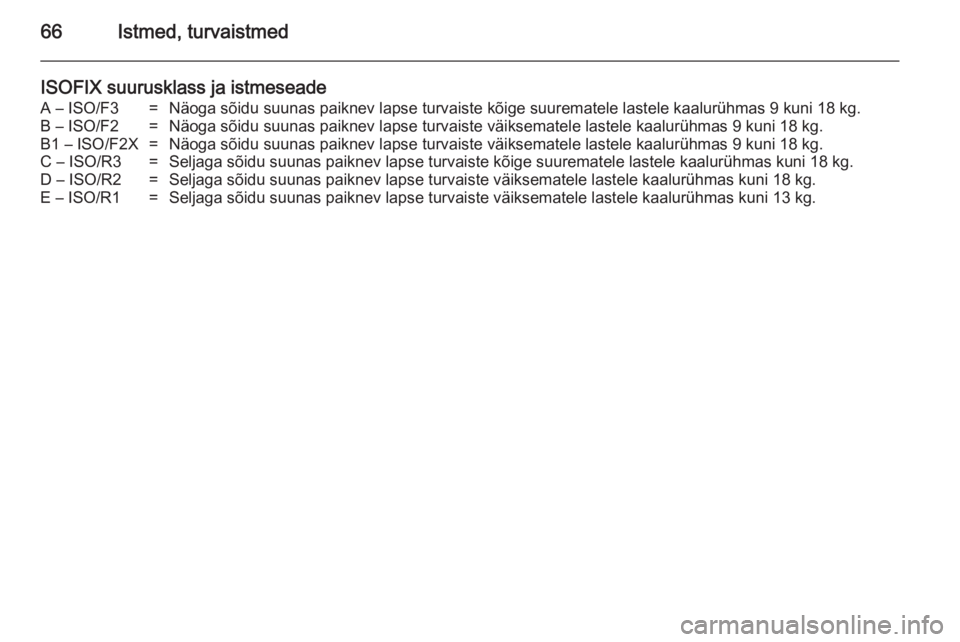

66Istmed, turvaistmed
ISOFIX suurusklass ja istmeseadeA – ISO/F3=Näoga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B – ISO/F2=Näoga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 – ISO/F2X=Näoga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas 9 kuni 18 kg.C – ISO/R3=Seljaga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO/R2=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 18 kg.E – ISO/R1=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 13 kg.

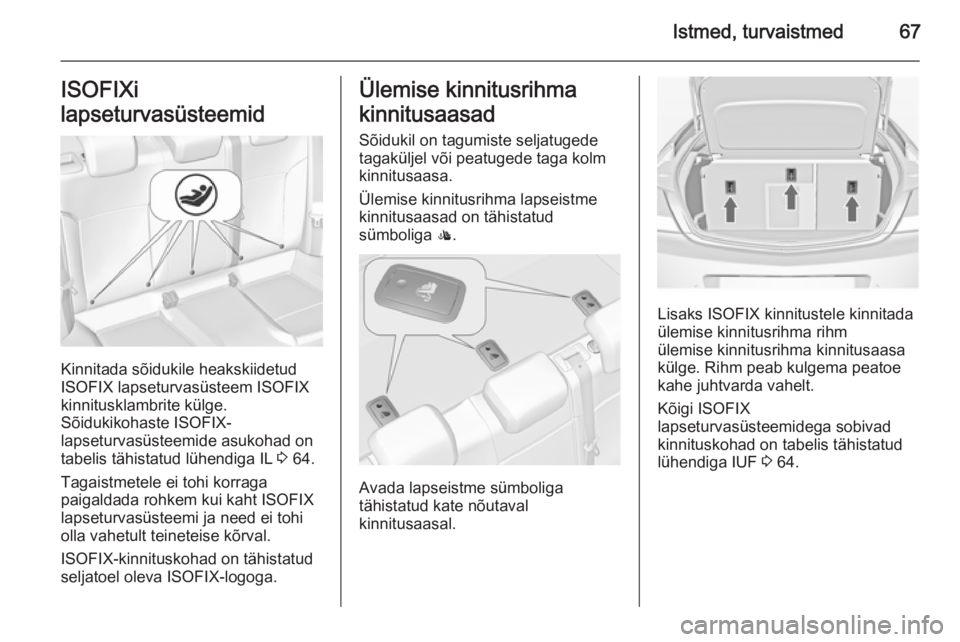

Istmed, turvaistmed67ISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX-
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL 3 64.
Tagaistmetele ei tohi korraga
paigaldada rohkem kui kaht ISOFIX
lapseturvasüsteemi ja need ei tohi
olla vahetult teineteise kõrval.
ISOFIX-kinnituskohad on tähistatud
seljatoel oleva ISOFIX-logoga.
Ülemise kinnitusrihma
kinnitusaasad
Sõidukil on tagumiste seljatugede
tagaküljel või peatugede taga kolm
kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Avada lapseistme sümboliga
tähistatud kate nõutaval
kinnitusaasal.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF 3 64.

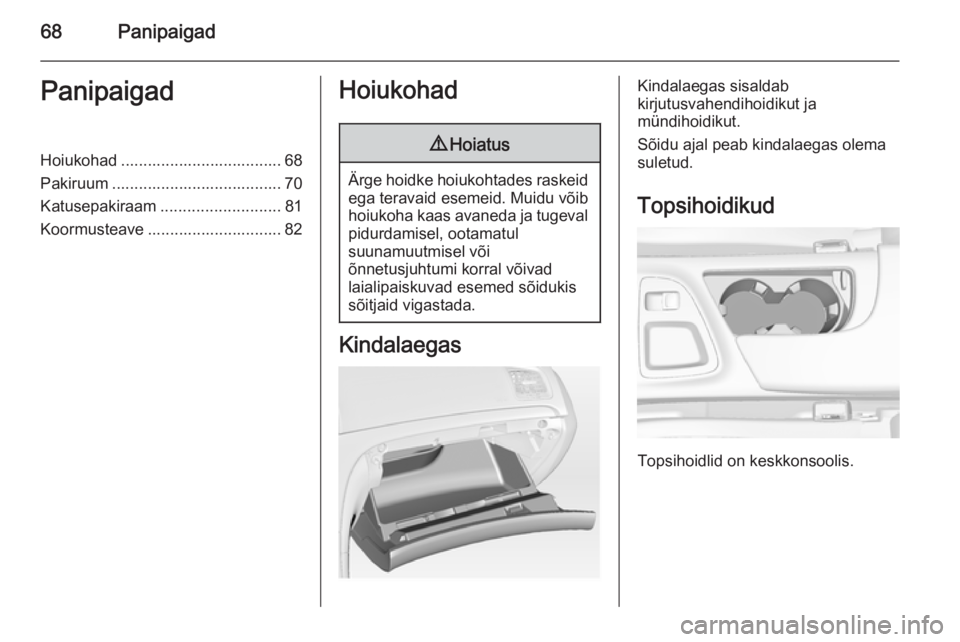

68PanipaigadPanipaigadHoiukohad .................................... 68
Pakiruum ...................................... 70
Katusepakiraam ........................... 81
Koormusteave .............................. 82Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas sisaldab
kirjutusvahendihoidikut ja
mündihoidikut.
Sõidu ajal peab kindalaegas olema suletud.
Topsihoidikud
Topsihoidlid on keskkonsoolis.
