Page 241 of 329

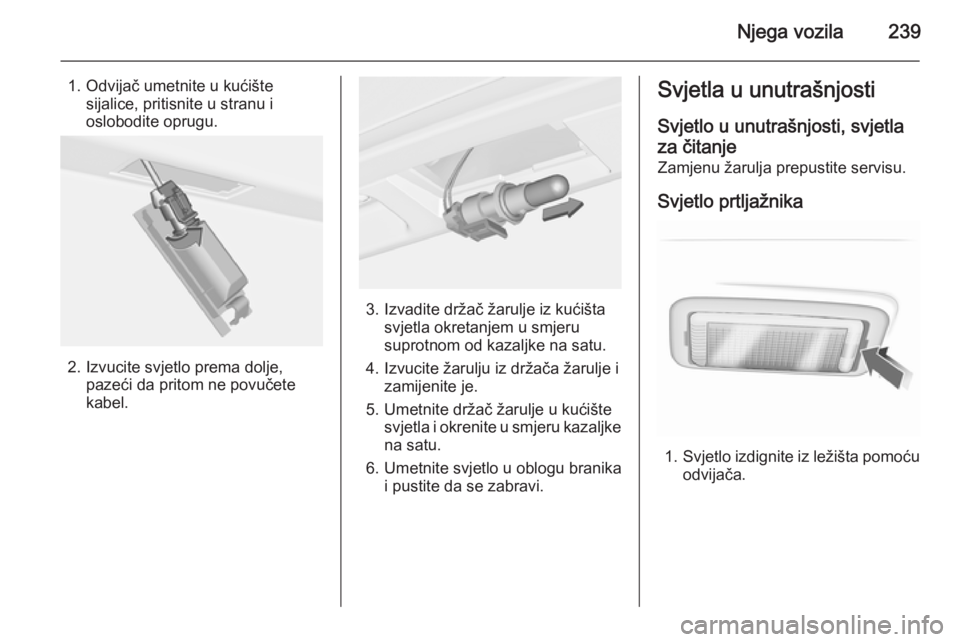

Njega vozila239
1. Odvijač umetnite u kućištesijalice, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu žarulja prepustite servisu.
Svjetlo prtljažnika
1. Svjetlo izdignite iz ležišta pomoću
odvijača.
Page 242 of 329

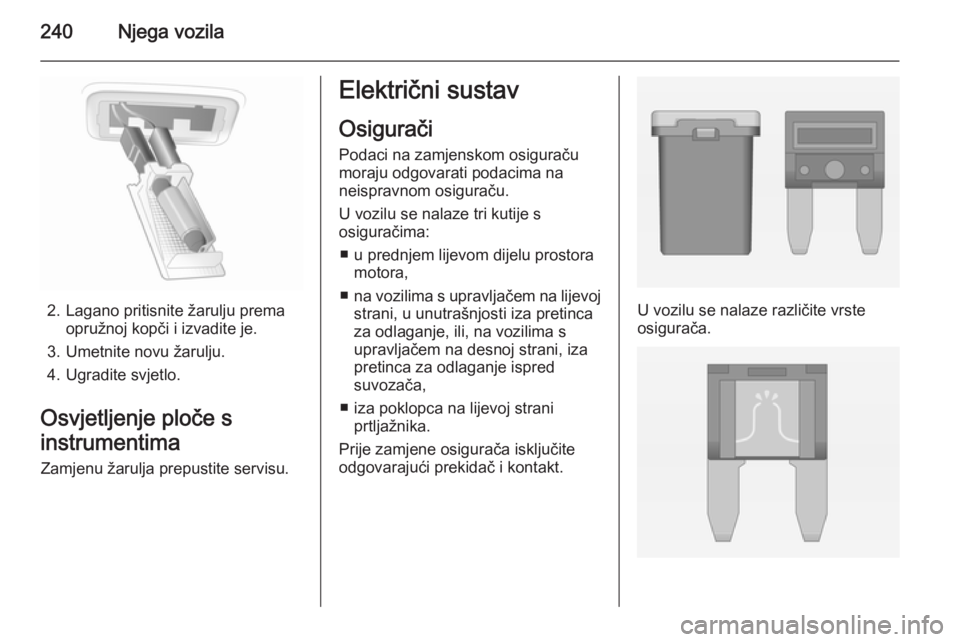

240Njega vozila
2. Lagano pritisnite žarulju premaopružnoj kopči i izvadite je.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima Zamjenu žarulja prepustite servisu.
Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za odlaganje, ili, na vozilima s
upravljačem na desnoj strani, iza
pretinca za odlaganje ispred
suvozača,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Page 243 of 329

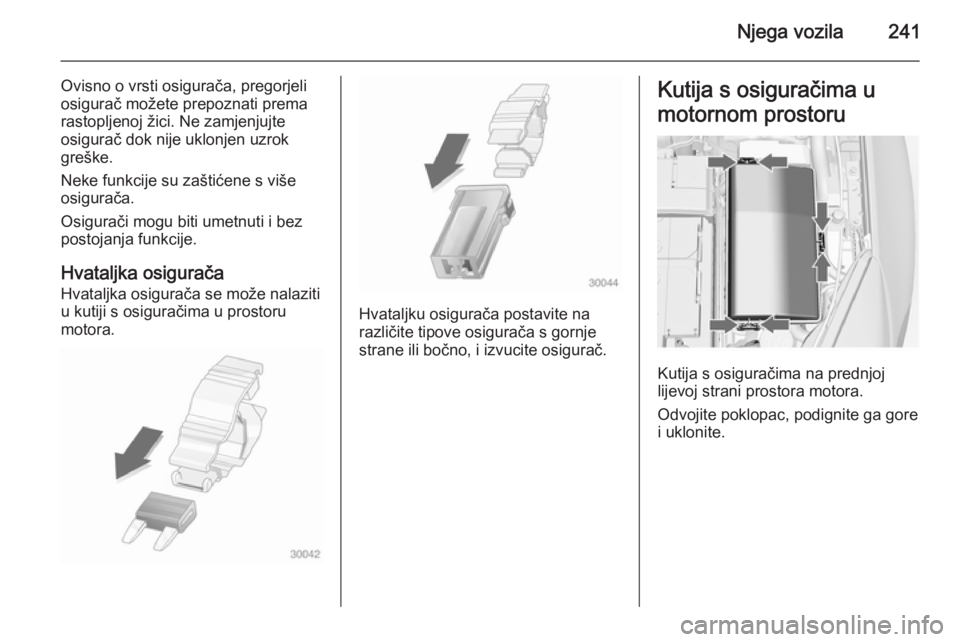

Njega vozila241
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Page 244 of 329

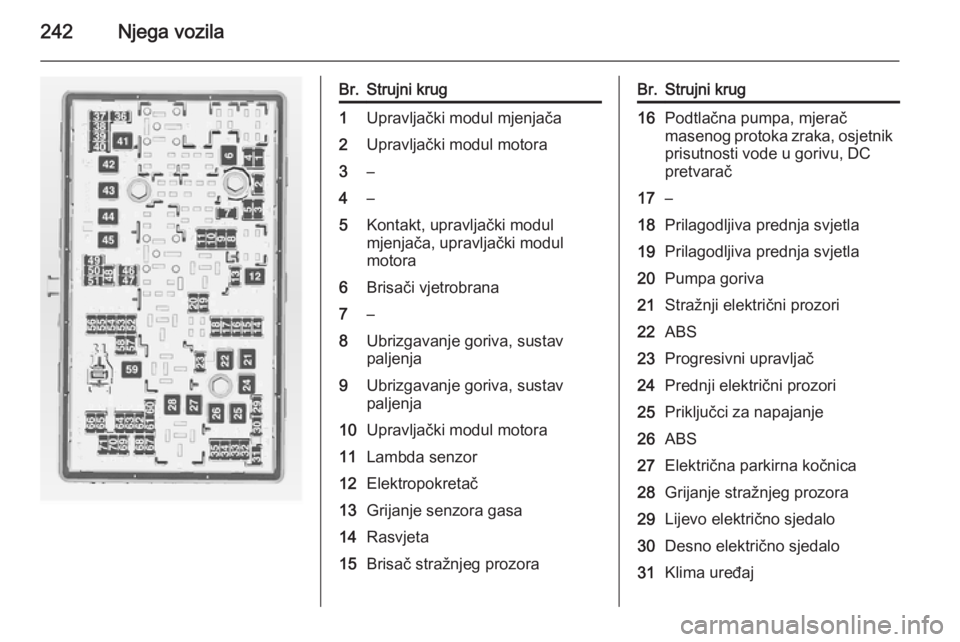

242Njega vozila
Br.Strujni krug1Upravljački modul mjenjača2Upravljački modul motora3–4–5Kontakt, upravljački modul
mjenjača, upravljački modul
motora6Brisači vjetrobrana7–8Ubrizgavanje goriva, sustav
paljenja9Ubrizgavanje goriva, sustav
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Grijanje senzora gasa14Rasvjeta15Brisač stražnjeg prozoraBr.Strujni krug16Podtlačna pumpa, mjerač
masenog protoka zraka, osjetnik
prisutnosti vode u gorivu, DC
pretvarač17–18Prilagodljiva prednja svjetla19Prilagodljiva prednja svjetla20Pumpa goriva21Stražnji električni prozori22ABS23Progresivni upravljač24Prednji električni prozori25Priključci za napajanje26ABS27Električna parkirna kočnica28Grijanje stražnjeg prozora29Lijevo električno sjedalo30Desno električno sjedalo31Klima uređaj
Page 245 of 329

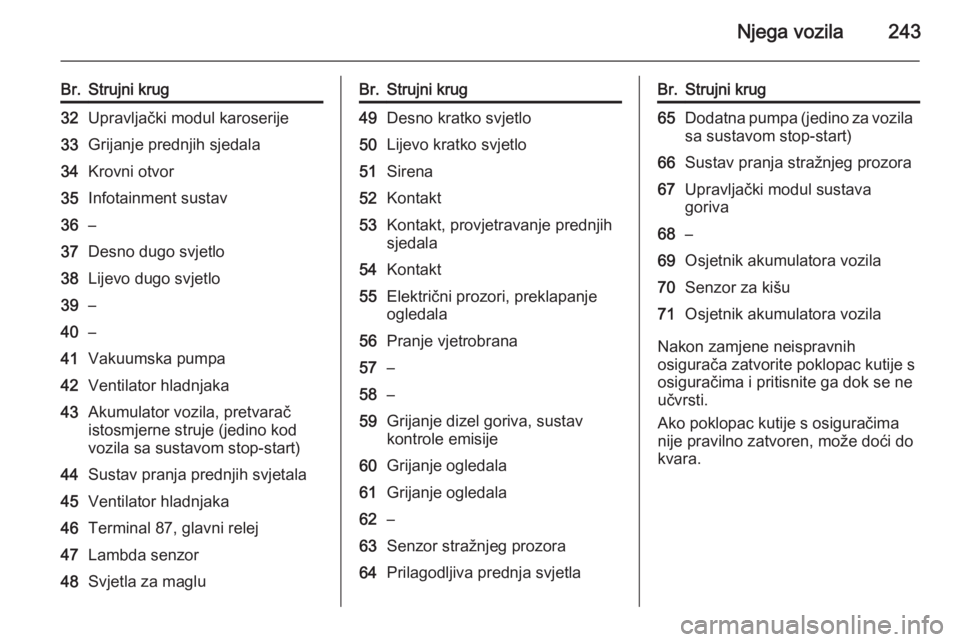

Njega vozila243
Br.Strujni krug32Upravljački modul karoserije33Grijanje prednjih sjedala34Krovni otvor35Infotainment sustav36–37Desno dugo svjetlo38Lijevo dugo svjetlo39–40–41Vakuumska pumpa42Ventilator hladnjaka43Akumulator vozila, pretvarač
istosmjerne struje (jedino kod
vozila sa sustavom stop-start)44Sustav pranja prednjih svjetala45Ventilator hladnjaka46Terminal 87, glavni relej47Lambda senzor48Svjetla za magluBr.Strujni krug49Desno kratko svjetlo50Lijevo kratko svjetlo51Sirena52Kontakt53Kontakt, provjetravanje prednjih
sjedala54Kontakt55Električni prozori, preklapanje
ogledala56Pranje vjetrobrana57–58–59Grijanje dizel goriva, sustav
kontrole emisije60Grijanje ogledala61Grijanje ogledala62–63Senzor stražnjeg prozora64Prilagodljiva prednja svjetlaBr.Strujni krug65Dodatna pumpa (jedino za vozila
sa sustavom stop-start)66Sustav pranja stražnjeg prozora67Upravljački modul sustava
goriva68–69Osjetnik akumulatora vozila70Senzor za kišu71Osjetnik akumulatora vozila
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Page 246 of 329

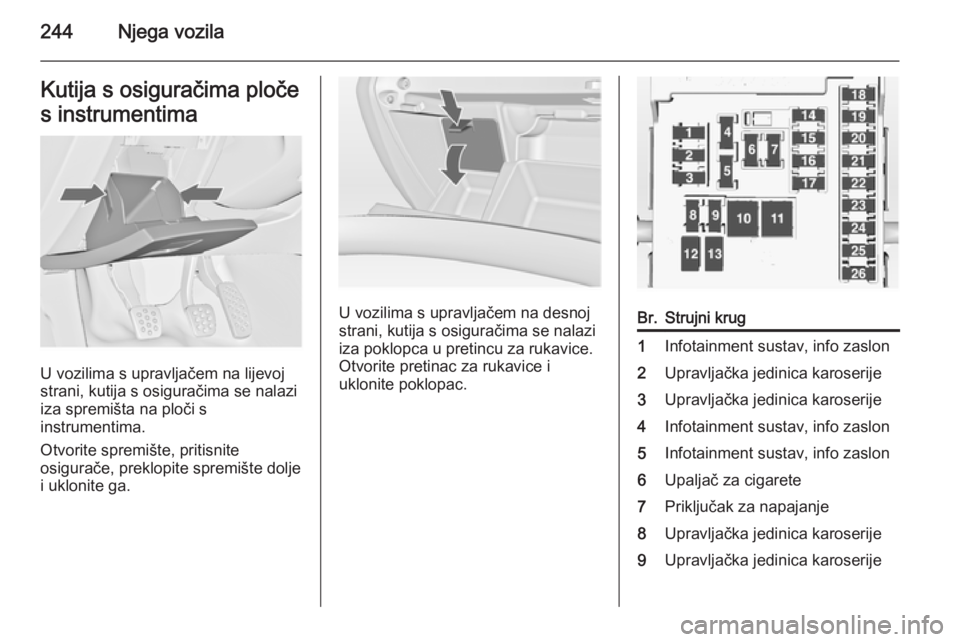

244Njega vozilaKutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.
Br.Strujni krug1Infotainment sustav, info zaslon2Upravljačka jedinica karoserije3Upravljačka jedinica karoserije4Infotainment sustav, info zaslon5Infotainment sustav, info zaslon6Upaljač za cigarete7Priključak za napajanje8Upravljačka jedinica karoserije9Upravljačka jedinica karoserije
Page 247 of 329

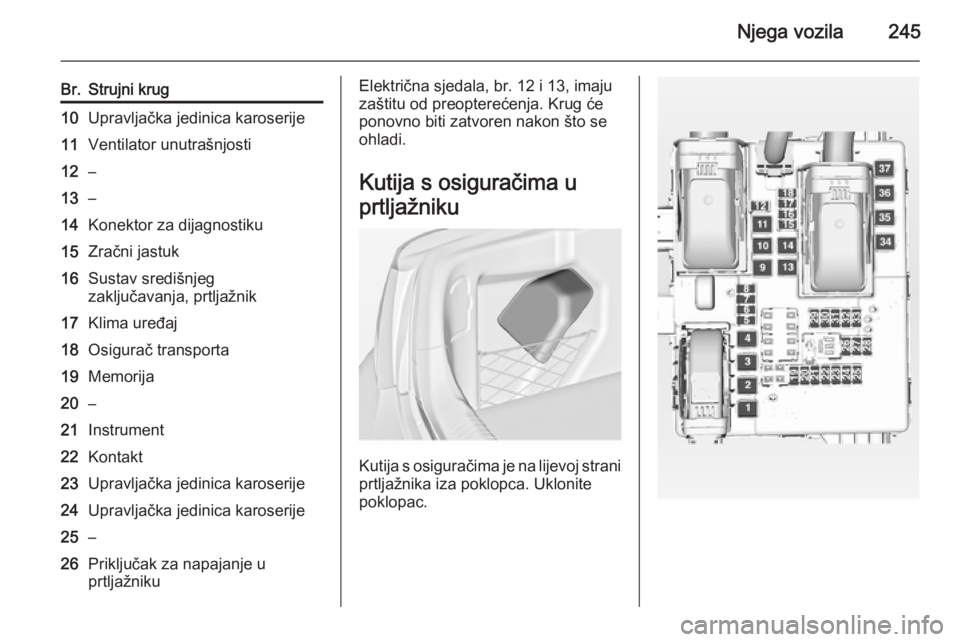

Njega vozila245
Br.Strujni krug10Upravljačka jedinica karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Sustav središnjeg
zaključavanja, prtljažnik17Klima uređaj18Osigurač transporta19Memorija20–21Instrument22Kontakt23Upravljačka jedinica karoserije24Upravljačka jedinica karoserije25–26Priključak za napajanje u
prtljažnikuElektrična sjedala, br. 12 i 13, imaju
zaštitu od preopterećenja. Krug će
ponovno biti zatvoren nakon što se
ohladi.
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca. Uklonite
poklopac.
Page 248 of 329

246Njega vozila
Br.Strujni krug1Sustav središnjeg
zaključavanja, Električna vrata
prtljažnika2Modul prikolice3–4–5Priključak prikolice6Grijanje kola upravljača7–8Priključak prikolice9Krovni otvor10Sustav središnjeg
zaključavanja, prtljažnik11–12–13–14–15Električna brava prtljažnika16Klima uređajBr.Strujni krug17–18–19Detektor bočne prepreke20Detektor bočne prepreke,
ventilirana prednja sjedala21Sustav aktivnog prigušenja,
pomoć dugog svjetla, tempomat, pomoć za prometne znakove,
upozorenje napuštanja trake,
modul prikolice22Protuprovalni alarmni sustav23Pogon na sve kotače, protu‐
provalni alarmni sustav24–25–26–27–28–29Modul prikolice, osigurač za
prijevozBr.Strujni krug30Detektor bočne prepreke31–32–33–34Krovni otvor35–36–37–
Page 249 of 329

Njega vozila247Alat vozila
Alat Vozila s kitom za popravak
gume
Alati i vučni priključak nalaze se
zajedno u kompletu za popravak
gume u kutiji alata ispod poklopca
ploče poda u prtljažniku.
Vozila s rezervnim kotačem
Dizalica s ključem za kotač, alati, dulji vijak za učvršćivanje oštećenog
kotača i vučni priključak nalaze se u
kutiji alata ispod rezervnog kotača u
prtljažniku. Rezervni kotač 3 258.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu u vidno polje vozača.
Sve veličine guma su dozvoljene kao
zimske gume 3 298.
Page 250 of 329

248Njega vozila
Dvovolumen s 5 vrata, limuzina s 4
vrata, Sports Tourer
Za zimske gume upotrebljavajte
isključivo gume dimenzija
205/60 R 16 i 235/45 R18.
Oznake na gumama
Primjerice 215/60 R 16 95 H215=Širina gume, mm60=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inča95=Indeks opterećenja, npr. 95
odgovara 690 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumi 3 298.
Naljepnica s informacijama o
opterećenju i gumi na okviru lijevih
vrata odnosi se na originalne gume i
odgovarajući tlak u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje
najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite vrstu pogona i vrstu karoserije.
2. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 278.
3. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 298.
