OPEL INSIGNIA 2014 Priručnik za vlasnika (in Croatian)

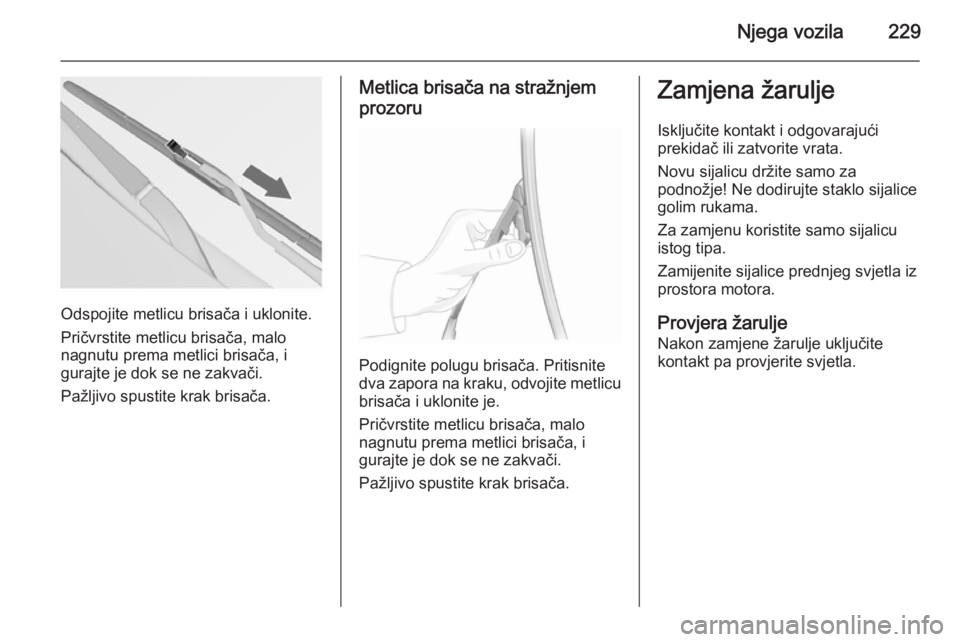

Njega vozila229
Odspojite metlicu brisača i uklonite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Pritisnite
dva zapora na kraku, odvojite metlicu brisača i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.

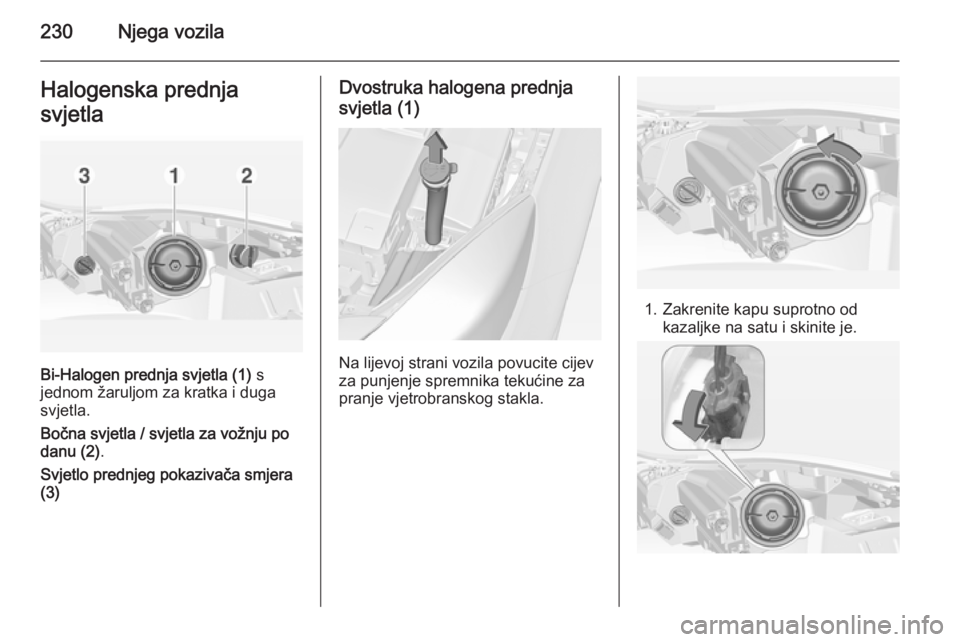

230Njega vozilaHalogenska prednja
svjetla
Bi-Halogen prednja svjetla (1) s
jednom žaruljom za kratka i duga
svjetla.
Bočna svjetla / svjetla za vožnju po danu (2) .
Svjetlo prednjeg pokazivača smjera (3)
Dvostruka halogena prednja
svjetla (1)
Na lijevoj strani vozila povucite cijev
za punjenje spremnika tekućine za
pranje vjetrobranskog stakla.
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.

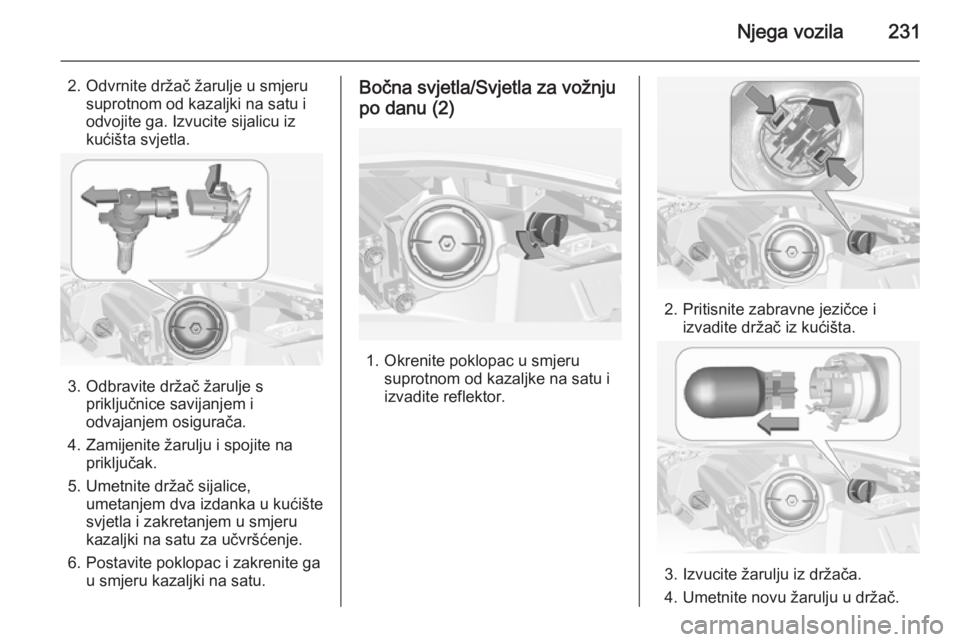

Njega vozila231
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Odbravite držač žarulje s priključnice savijanjem i
odvajanjem osigurača.
4. Zamijenite žarulju i spojite na priključak.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Bočna svjetla/Svjetla za vožnju
po danu (2)
1. Okrenite poklopac u smjeru suprotnom od kazaljke na satu i
izvadite reflektor.
2. Pritisnite zabravne jezičce i izvadite držač iz kućišta.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.

232Njega vozila

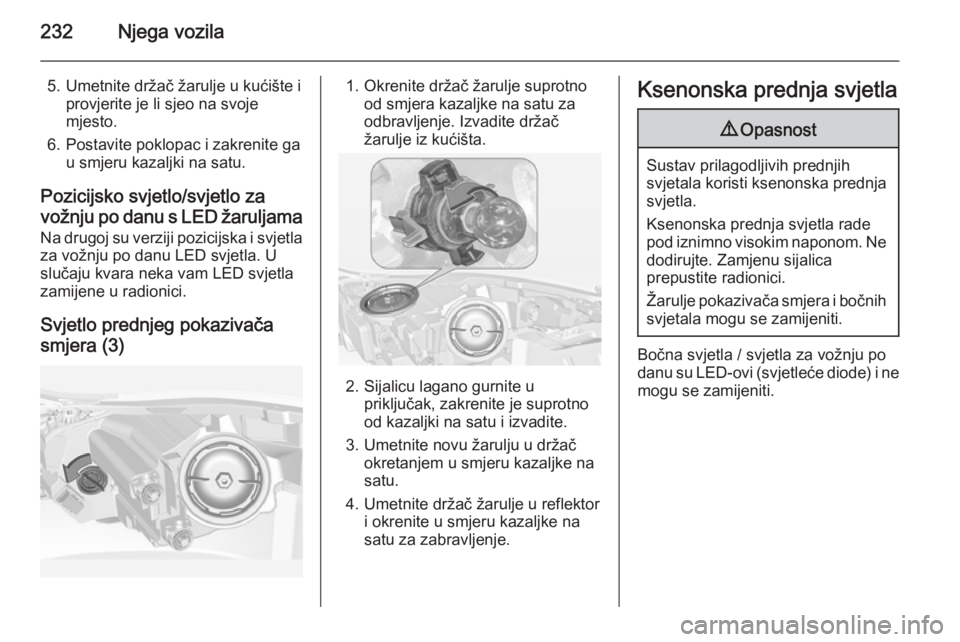

5. Umetnite držač žarulje u kućište iprovjerite je li sjeo na svoje
mjesto.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Pozicijsko svjetlo/svjetlo za vožnju po danu s LED žaruljama
Na drugoj su verziji pozicijska i svjetla
za vožnju po danu LED svjetla. U
slučaju kvara neka vam LED svjetla
zamijene u radionici.
Svjetlo prednjeg pokazivača
smjera (3)1. Okrenite držač žarulje suprotno od smjera kazaljke na satu za
odbravljenje. Izvadite držač
žarulje iz kućišta.
2. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu i izvadite.
3. Umetnite novu žarulju u držač okretanjem u smjeru kazaljke na
satu.
4. Umetnite držač žarulje u reflektor i okrenite u smjeru kazaljke na
satu za zabravljenje.
Ksenonska prednja svjetla9 Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Žarulje pokazivača smjera i bočnih svjetala mogu se zamijeniti.
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne mogu se zamijeniti.

Njega vozila233

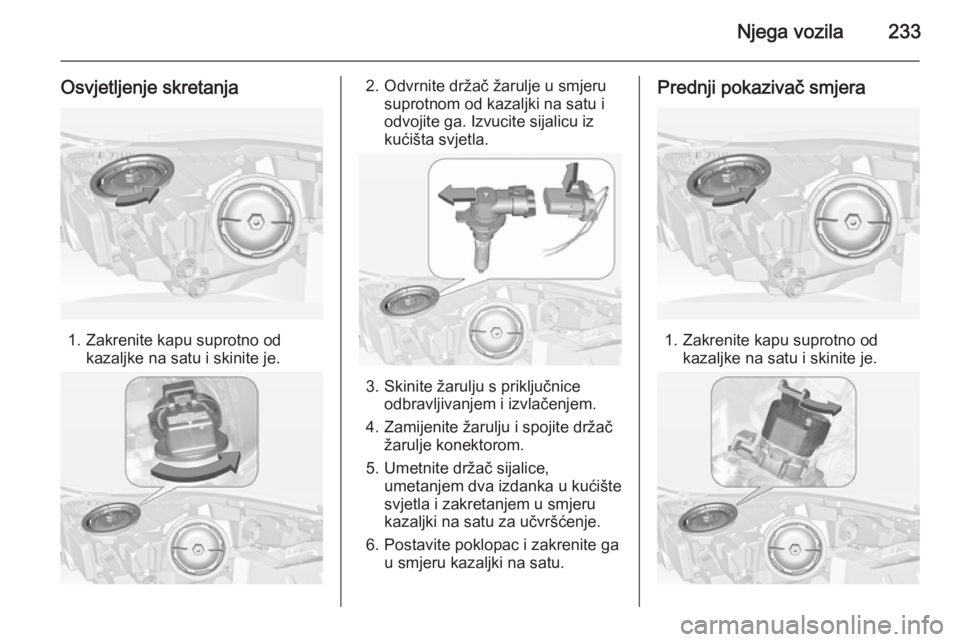

Osvjetljenje skretanja
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Skinite žarulju s priključnice odbravljivanjem i izvlačenjem.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednji pokazivač smjera
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.

234Njega vozila

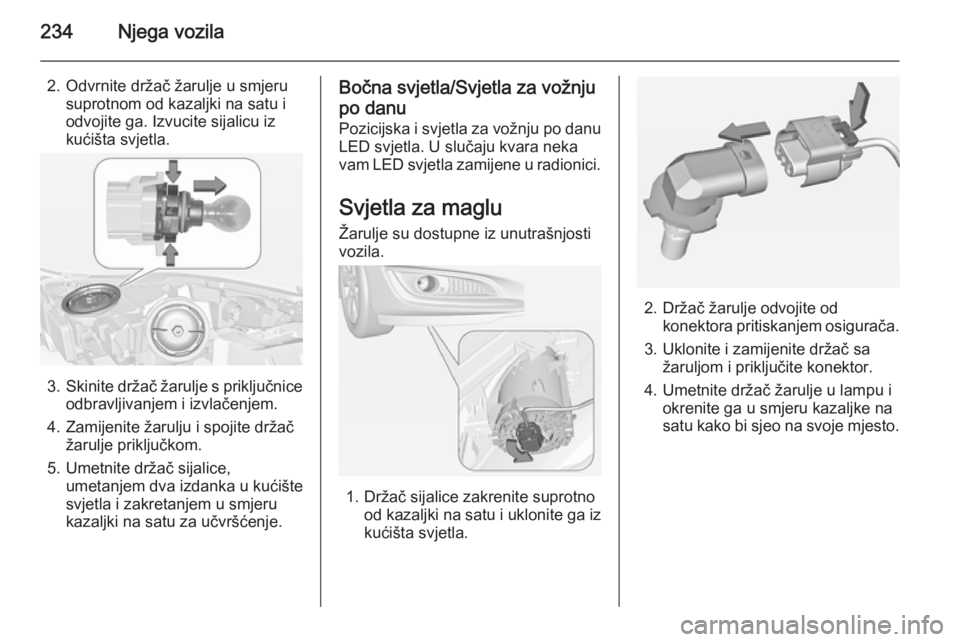

2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Skinite držač žarulje s priključnice
odbravljivanjem i izvlačenjem.
4. Zamijenite žarulju i spojite držač žarulje priključkom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
Bočna svjetla/Svjetla za vožnju
po danu Pozicijska i svjetla za vožnju po danu
LED svjetla. U slučaju kvara neka
vam LED svjetla zamijene u radionici.
Svjetla za maglu Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i okrenite ga u smjeru kazaljke na
satu kako bi sjeo na svoje mjesto.

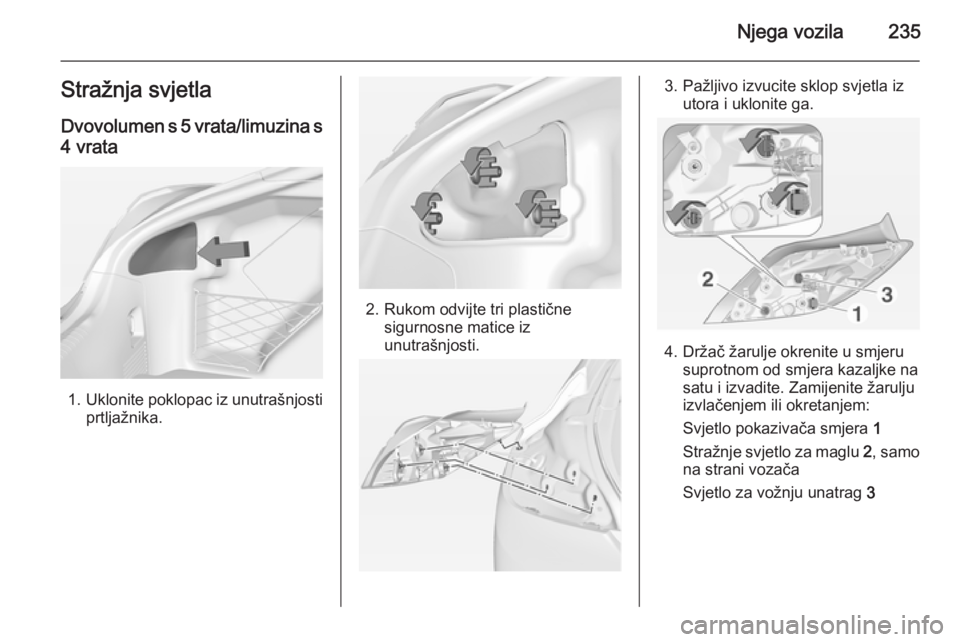

Njega vozila235Stražnja svjetlaDvovolumen s 5 vrata/limuzina s
4 vrata
1. Uklonite poklopac iz unutrašnjosti
prtljažnika.
2. Rukom odvijte tri plastične sigurnosne matice iz
unutrašnjosti.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem ili okretanjem:
Svjetlo pokazivača smjera 1
Stražnje svjetlo za maglu 2, samo
na strani vozača
Svjetlo za vožnju unatrag 3

236Njega vozila
Stražnje i stop svjetlo su LED
svjetla. U slučaju kvara neka vam
LED svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji vozila i
zategnite sigurnosne matice iz
prtljažnog prostora. Zatvorite
poklopac.

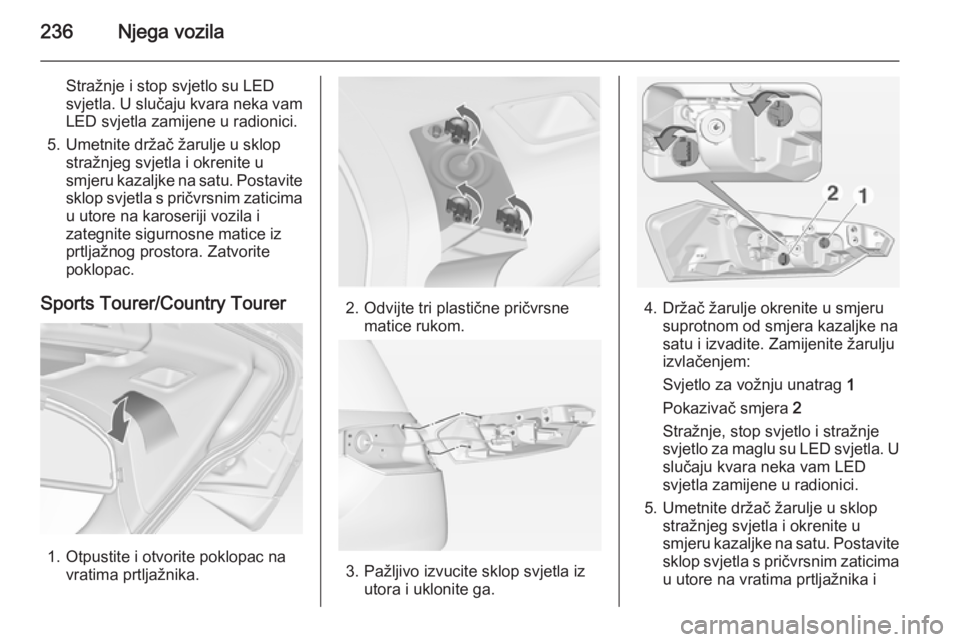

Sports Tourer/Country Tourer
1. Otpustite i otvorite poklopac na vratima prtljažnika.
2. Odvijte tri plastične pričvrsnematice rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
Svjetlo za vožnju unatrag 1
Pokazivač smjera 2
Stražnje, stop svjetlo i stražnje
svjetlo za maglu su LED svjetla. U
slučaju kvara neka vam LED
svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na vratima prtljažnika i

Njega vozila237
zategnite sigurnosne matice s
unutarnje strane vrata prtljažnika.
Zatvorite poklopac.

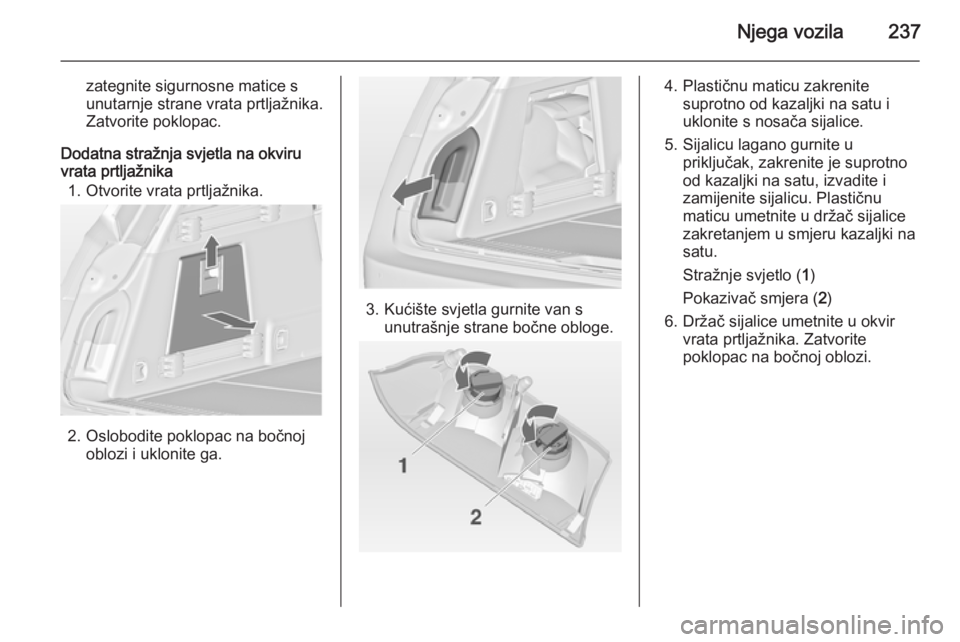

Dodatna stražnja svjetla na okviru
vrata prtljažnika
1. Otvorite vrata prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Kućište svjetla gurnite van sunutrašnje strane bočne obloge.
4. Plastičnu maticu zakrenite suprotno od kazaljki na satu i
uklonite s nosača sijalice.
5. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu. Plastičnu
maticu umetnite u držač sijalice
zakretanjem u smjeru kazaljki na
satu.
Stražnje svjetlo ( 1)
Pokazivač smjera ( 2)
6. Držač sijalice umetnite u okvir vrata prtljažnika. Zatvorite
poklopac na bočnoj oblozi.

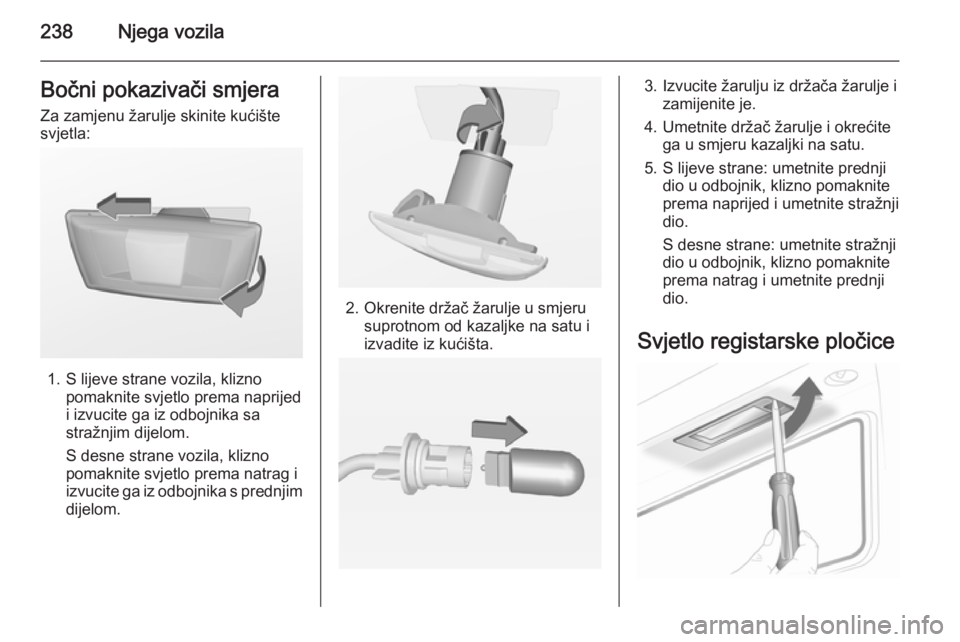

238Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. S lijeve strane vozila, klizno pomaknite svjetlo prema naprijed
i izvucite ga iz odbojnika sa
stražnjim dijelom.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i izvucite ga iz odbojnika s prednjim
dijelom.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji dio u odbojnik, klizno pomaknite
prema naprijed i umetnite stražnji
dio.
S desne strane: umetnite stražnji
dio u odbojnik, klizno pomaknite
prema natrag i umetnite prednji
dio.
Svjetlo registarske pločice
