Automobilio priežiūra239

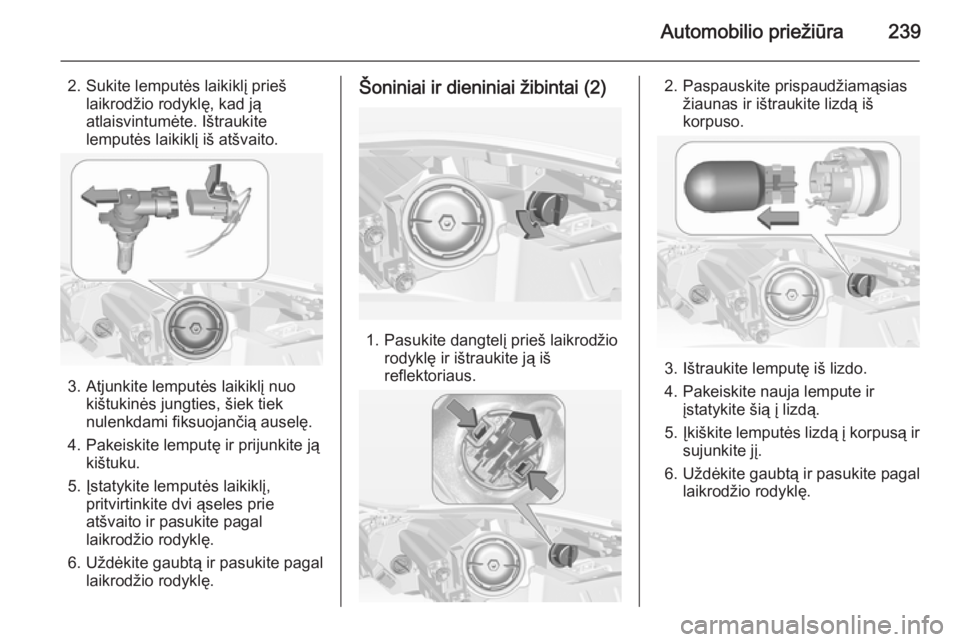

2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atjunkite lemputės laikiklį nuo kištukinės jungties, šiek tiek
nulenkdami fiksuojančią auselę.
4. Pakeiskite lemputę ir prijunkite ją kištuku.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai (2)
1. Pasukite dangtelį prieš laikrodžiorodyklę ir ištraukite ją iš
reflektoriaus.
2. Paspauskite prispaudžiamąsias žiaunas ir ištraukite lizdą iš
korpuso.
3. Ištraukite lemputę iš lizdo.
4. Pakeiskite nauja lempute ir įstatykite šią į lizdą.
5. Įkiškite lemputės lizdą į korpusą ir
sujunkite jį.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

240Automobilio priežiūra

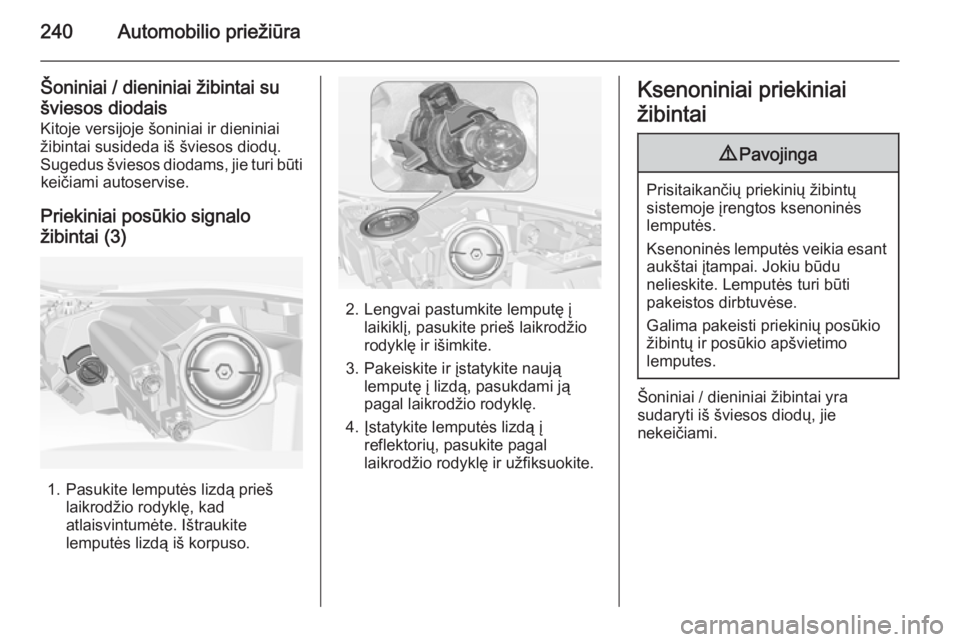

Šoniniai / dieniniai žibintai su
šviesos diodais
Kitoje versijoje šoniniai ir dieniniai
žibintai susideda iš šviesos diodų.
Sugedus šviesos diodams, jie turi būti keičiami autoservise.
Priekiniai posūkio signalo
žibintai (3)
1. Pasukite lemputės lizdą prieš laikrodžio rodyklę, kad
atlaisvintumėte. Ištraukite
lemputės lizdą iš korpuso.
2. Lengvai pastumkite lemputę į laikiklį, pasukite prieš laikrodžio
rodyklę ir išimkite.
3. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
4. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir užfiksuokite.
Ksenoniniai priekiniai
žibintai9 Pavojinga
Prisitaikančių priekinių žibintų
sistemoje įrengtos ksenoninės
lemputės.
Ksenoninės lemputės veikia esant
aukštai įtampai. Jokiu būdu
nelieskite. Lemputės turi būti
pakeistos dirbtuvėse.
Galima pakeisti priekinių posūkio
žibintų ir posūkio apšvietimo
lemputes.
Šoniniai / dieniniai žibintai yra
sudaryti iš šviesos diodų, jie
nekeičiami.

Automobilio priežiūra241

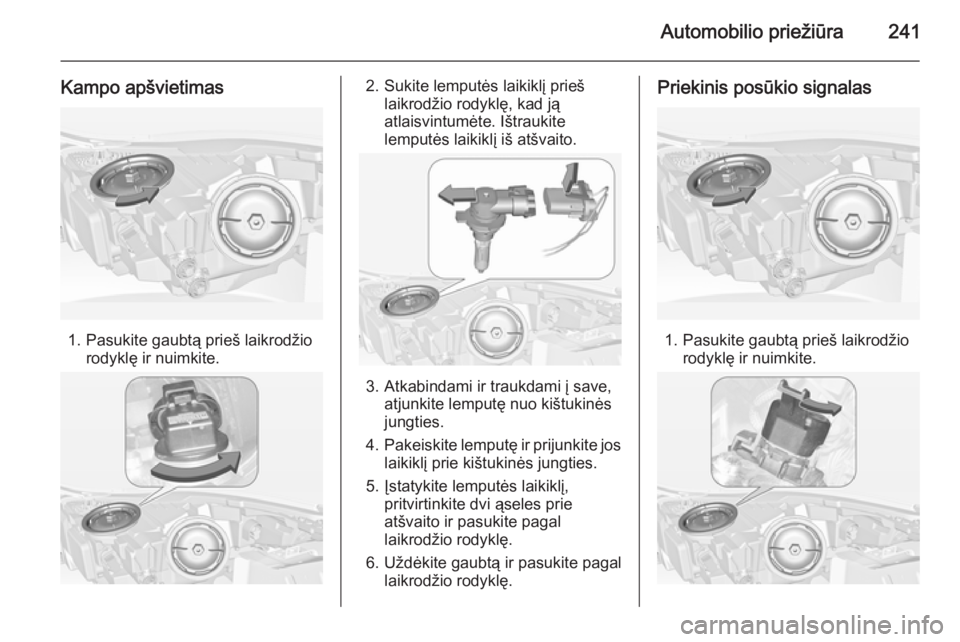

Kampo apšvietimas
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atkabindami ir traukdami į save, atjunkite lemputę nuo kištukinės
jungties.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Priekinis posūkio signalas
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.

242Automobilio priežiūra

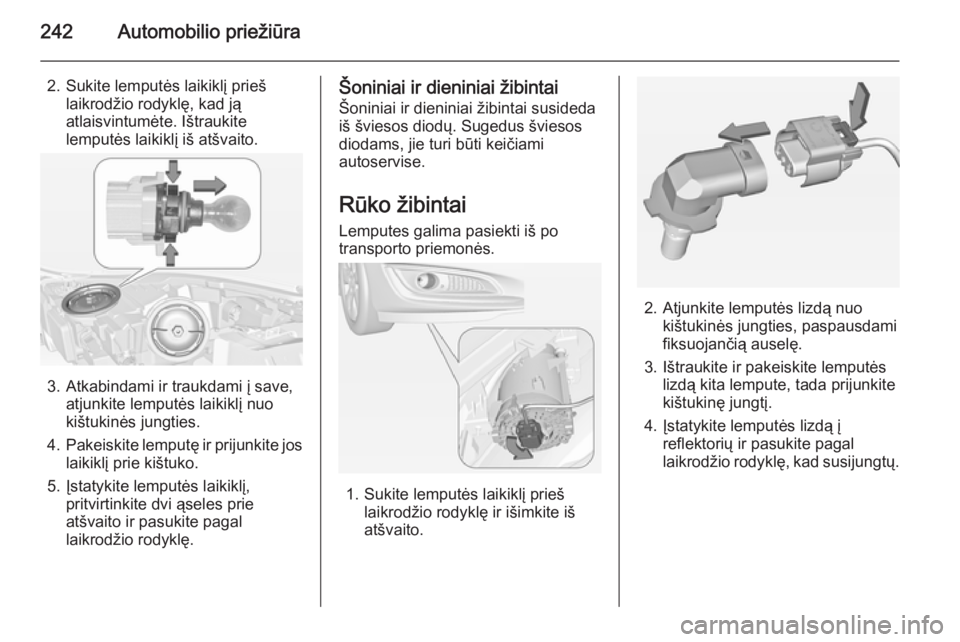

2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atkabindami ir traukdami į save, atjunkite lemputės laikiklį nuo
kištukinės jungties.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištuko.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai
Šoniniai ir dieniniai žibintai susideda
iš šviesos diodų. Sugedus šviesos
diodams, jie turi būti keičiami
autoservise.
Rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės.
1. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
atšvaito.
2. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę, kad susijungtų.

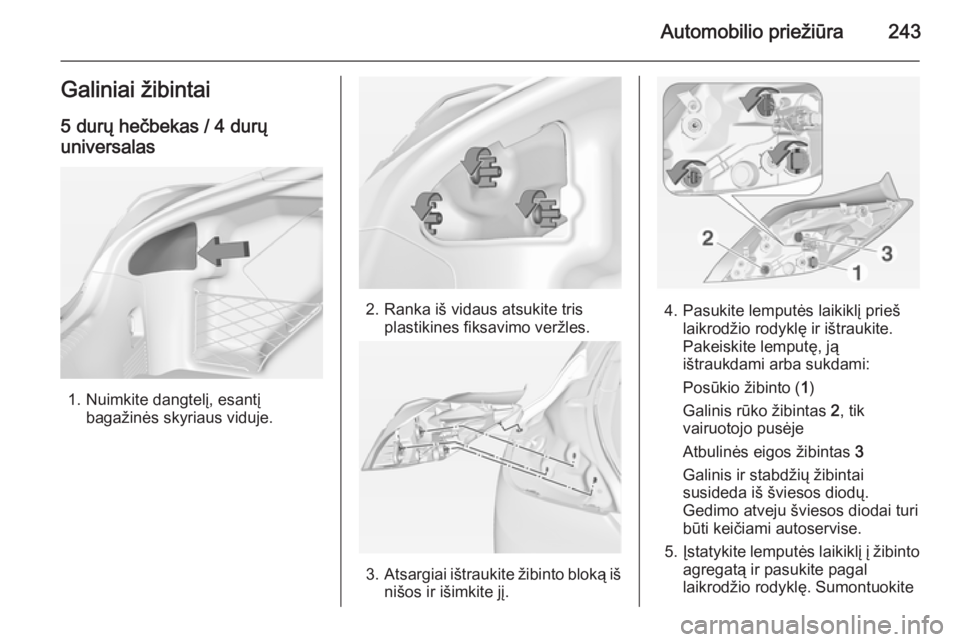

Automobilio priežiūra243Galiniai žibintai
5 durų hečbekas / 4 durų
universalas
1. Nuimkite dangtelį, esantį bagažinės skyriaus viduje.
2. Ranka iš vidaus atsukite tris
plastikines fiksavimo veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite.
Pakeiskite lemputę, ją
ištraukdami arba sukdami:
Posūkio žibinto ( 1)
Galinis rūko žibintas 2, tik
vairuotojo pusėje
Atbulinės eigos žibintas 3
Galinis ir stabdžių žibintai
susideda iš šviesos diodų.
Gedimo atveju šviesos diodai turi būti keičiami autoservise.
5. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę. Sumontuokite

244Automobilio priežiūra
žibinto bloką su fiksavimo
kaiščiais į automobilio korpuso
nišas ir priveržkite fiksavimo
veržles (iš bagažinės skyriaus
vidaus). Uždarykite dangtelį.

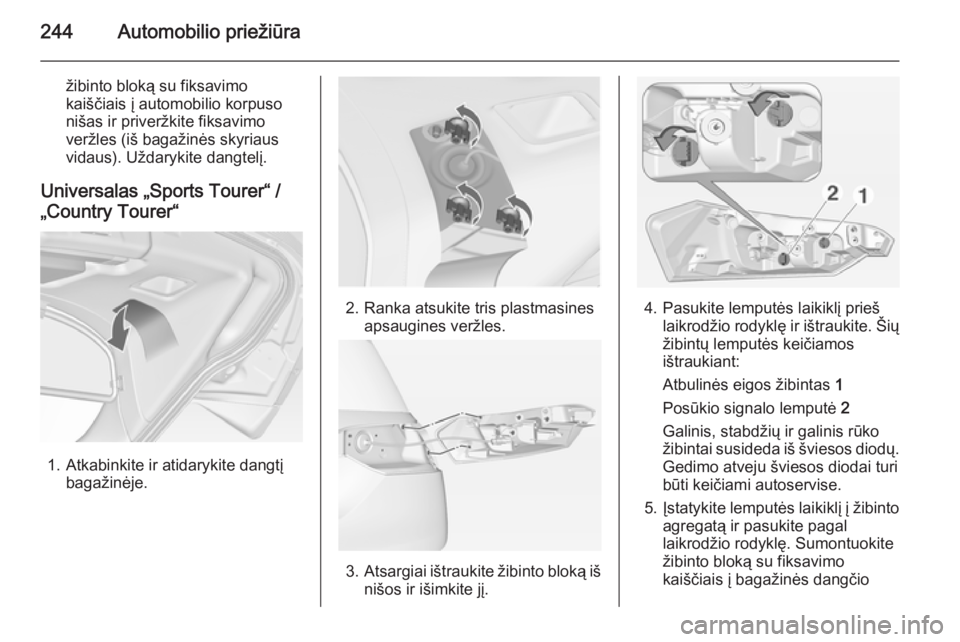

Universalas „Sports Tourer“ /
„Country Tourer“
1. Atkabinkite ir atidarykite dangtį bagažinėje.
2. Ranka atsukite tris plastmasines
apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite. Šių
žibintų lemputės keičiamos
ištraukiant:
Atbulinės eigos žibintas 1
Posūkio signalo lemputė 2
Galinis, stabdžių ir galinis rūko
žibintai susideda iš šviesos diodų.
Gedimo atveju šviesos diodai turi būti keičiami autoservise.
5. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę. Sumontuokite
žibinto bloką su fiksavimo
kaiščiais į bagažinės dangčio

Automobilio priežiūra245
nišas ir priveržkite fiksavimo
veržles (iš bagažinės dangčio
vidinės pusės). Uždarykite
dangtelį.
Papildomi galiniai žibintai bagažinės
durų rėme
1. Atidarykite bagažinės duris.
2. Atlaisvinkite dangtelį šoniniame apdailos skydelyje ir nuimkite.
3. Išspauskite lemputės korpusą iššoninio apdailos skydelio.
4. Sukite plastmasinę apsauginę veržlę prieš laikrodžio rodyklę ir
išimkite iš lemputės laikiklio.
5. Lengvai pastumkite lemputę į laikiklį, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę. Įstatykite plastmasinę
veržlę į lemputės laikiklį ir
pasukite pagal laikrodžio rodyklę.
Galiniai žibintai ( 1)
Posūkio signalo lemputė ( 2)
6. Įstatykite lemputės laikiklį į bagažinės durų rėmą. Uždarykite
dangtelį šoniniame apdailos
skydelyje.

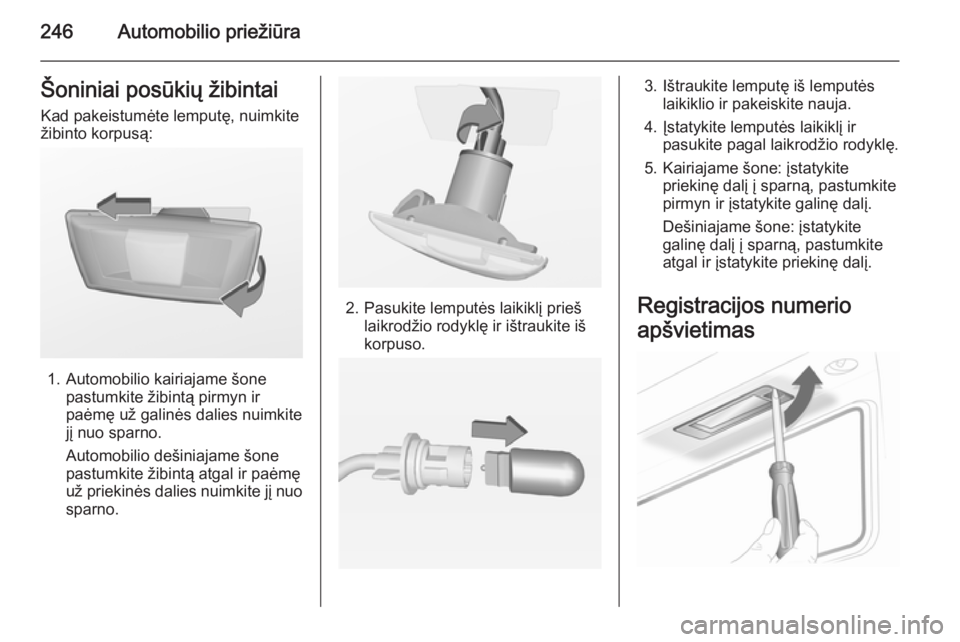

246Automobilio priežiūraŠoniniai posūkių žibintaiKad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Automobilio kairiajame šone pastumkite žibintą pirmyn ir
paėmę už galinės dalies nuimkite
jį nuo sparno.
Automobilio dešiniajame šone
pastumkite žibintą atgal ir paėmę
už priekinės dalies nuimkite jį nuo
sparno.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Kairiajame šone: įstatykite priekinę dalį į sparną, pastumkite
pirmyn ir įstatykite galinę dalį.
Dešiniajame šone: įstatykite
galinę dalį į sparną, pastumkite
atgal ir įstatykite priekinę dalį.
Registracijos numerio
apšvietimas

Automobilio priežiūra247

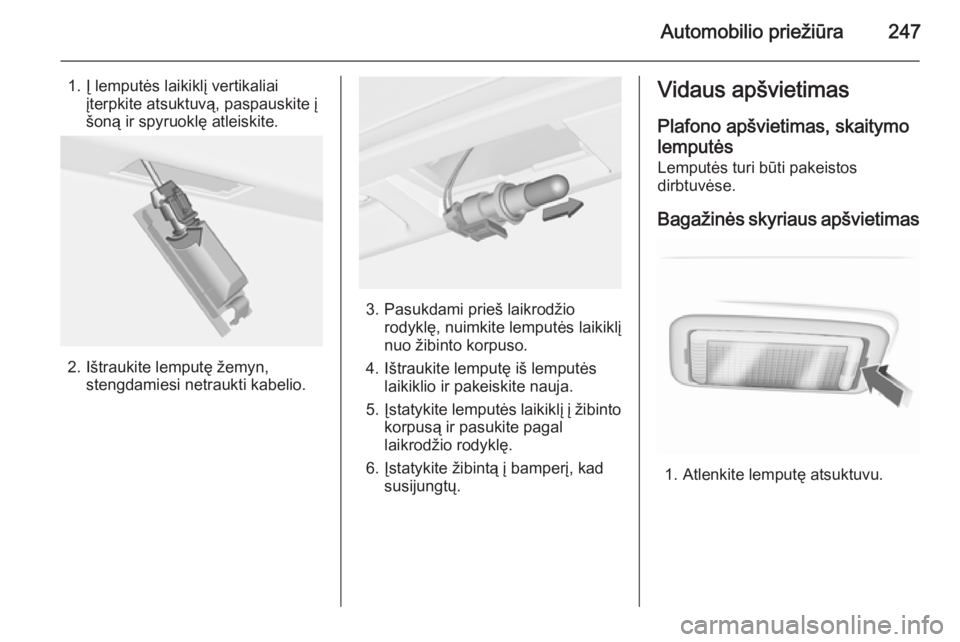

1. Į lemputės laikiklį vertikaliaiįterpkite atsuktuvą, paspauskite į
šoną ir spyruoklę atleiskite.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas
1. Atlenkite lemputę atsuktuvu.

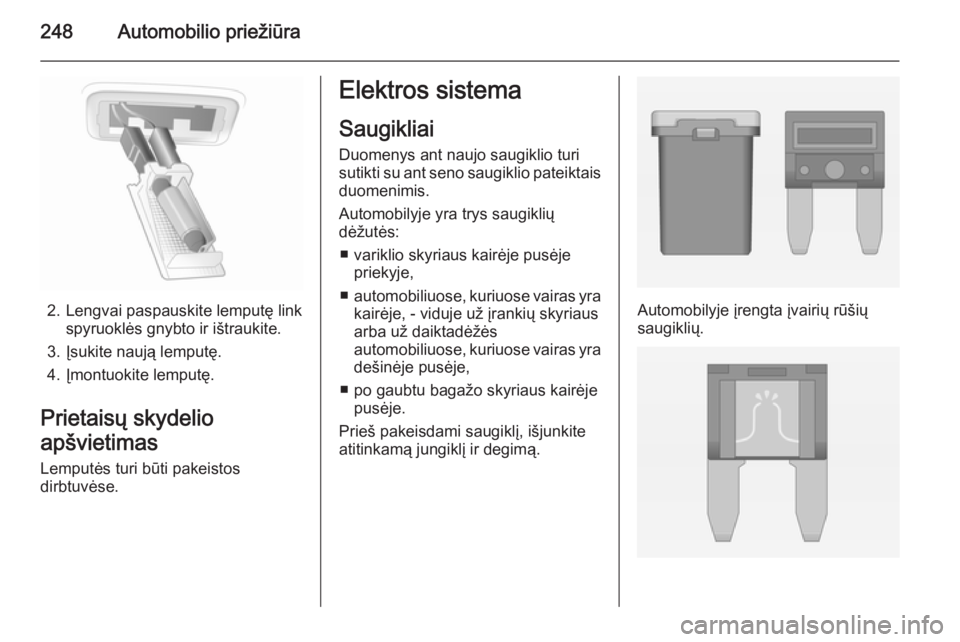

248Automobilio priežiūra
2. Lengvai paspauskite lemputę linkspyruoklės gnybto ir ištraukite.
3. Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.
Elektros sistema
Saugikliai
Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, - viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Automobilyje įrengta įvairių rūšių
saugiklių.
