Nega vozila259

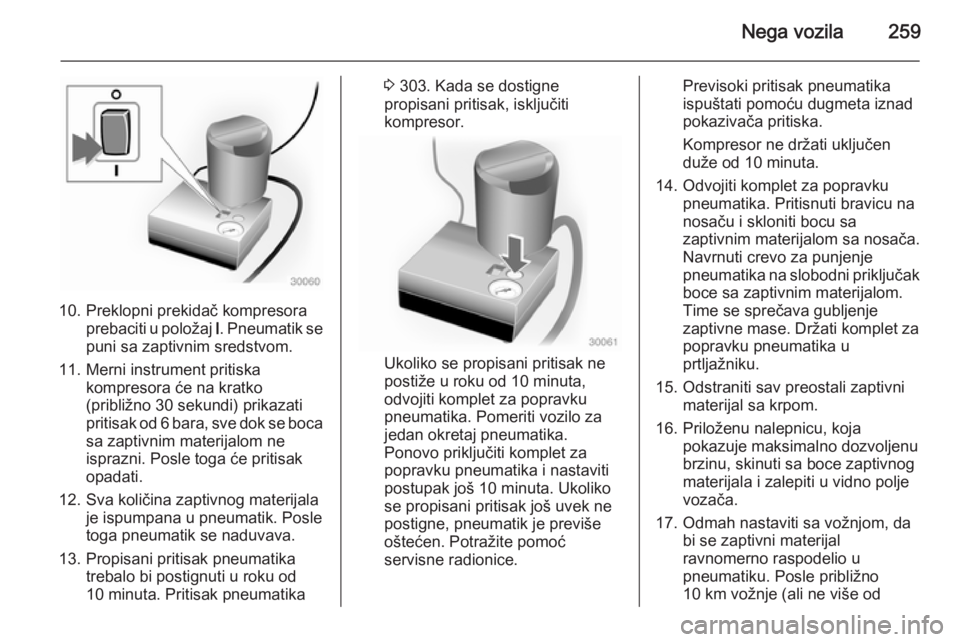

10. Preklopni prekidač kompresoraprebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od 6 bara, sve dok se boca
sa zaptivnim materijalom ne
isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postignuti u roku od
10 minuta. Pritisak pneumatika
3 303. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak ne
postiže u roku od 10 minuta,
odvojiti komplet za popravku
pneumatika. Pomeriti vozilo za
jedan okretaj pneumatika.
Ponovo priključiti komplet za popravku pneumatika i nastaviti
postupak još 10 minuta. Ukoliko
se propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu na
nosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za punjenje
pneumatika na slobodni priključak
boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenubrzinu, skinuti sa boce zaptivnogmaterijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne više od

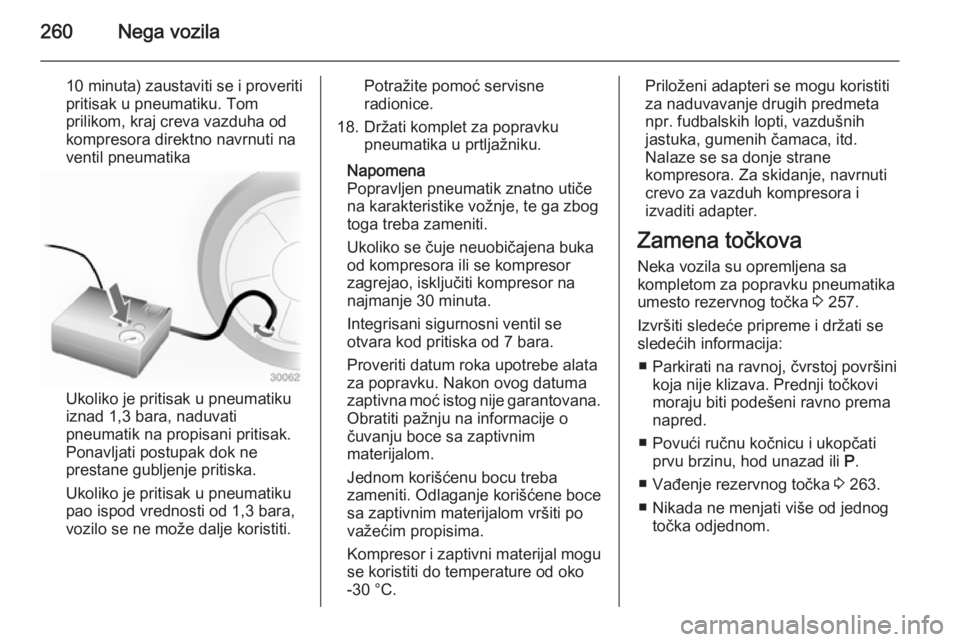

260Nega vozila
10 minuta) zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne može dalje koristiti.
Potražite pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
od kompresora ili se kompresor
zagrejao, isključiti kompresor na
najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara kod pritiska od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.Priloženi adapteri se mogu koristiti
za naduvavanje drugih predmeta
npr. fudbalskih lopti, vazdušnih
jastuka, gumenih čamaca, itd.
Nalaze se sa donje strane
kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 257.
Izvršiti sledeće pripreme i držati se sledećih informacija:
■ Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji točkovimoraju biti podešeni ravno prema
napred.
■ Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
■ Vađenje rezervnog točka 3 263.
■ Nikada ne menjati više od jednog točka odjednom.

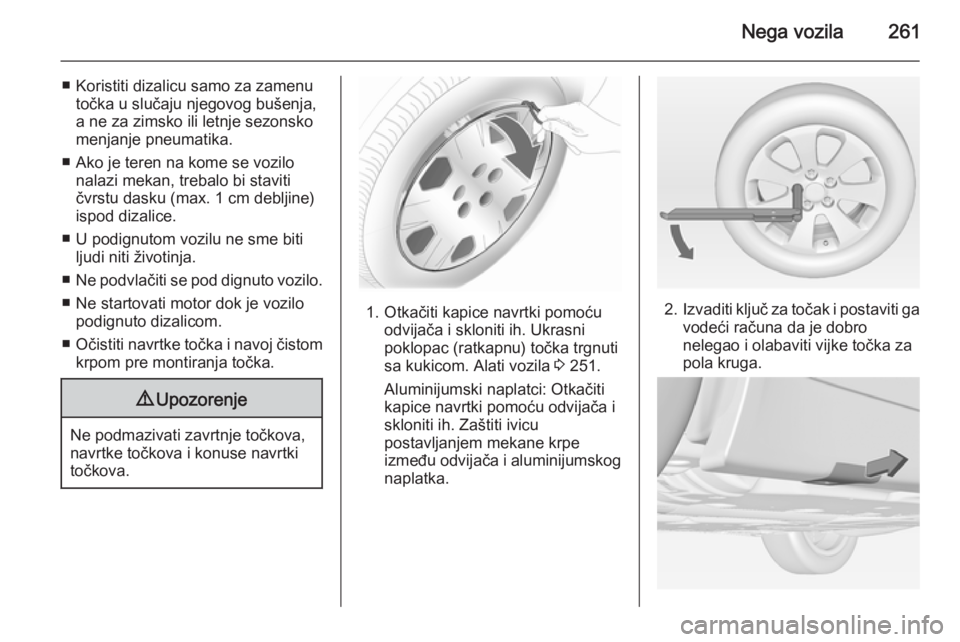

Nega vozila261
■ Koristiti dizalicu samo za zamenutočka u slučaju njegovog bušenja,
a ne za zimsko ili letnje sezonsko
menjanje pneumatika.
■ Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine)
ispod dizalice.
■ U podignutom vozilu ne sme biti ljudi niti životinja.
■ Ne podvlačiti se pod dignuto vozilo.
■ Ne startovati motor dok je vozilo podignuto dizalicom.
■ Očistiti navrtke točka i navoj čistom
krpom pre montiranja točka.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice navrtki pomoću odvijača i skloniti ih. Ukrasni
poklopac (ratkapnu) točka trgnuti
sa kukicom. Alati vozila 3 251.
Aluminijumski naplatci: Otkačiti
kapice navrtki pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.2. Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nelegao i olabaviti vijke točka za
pola kruga.

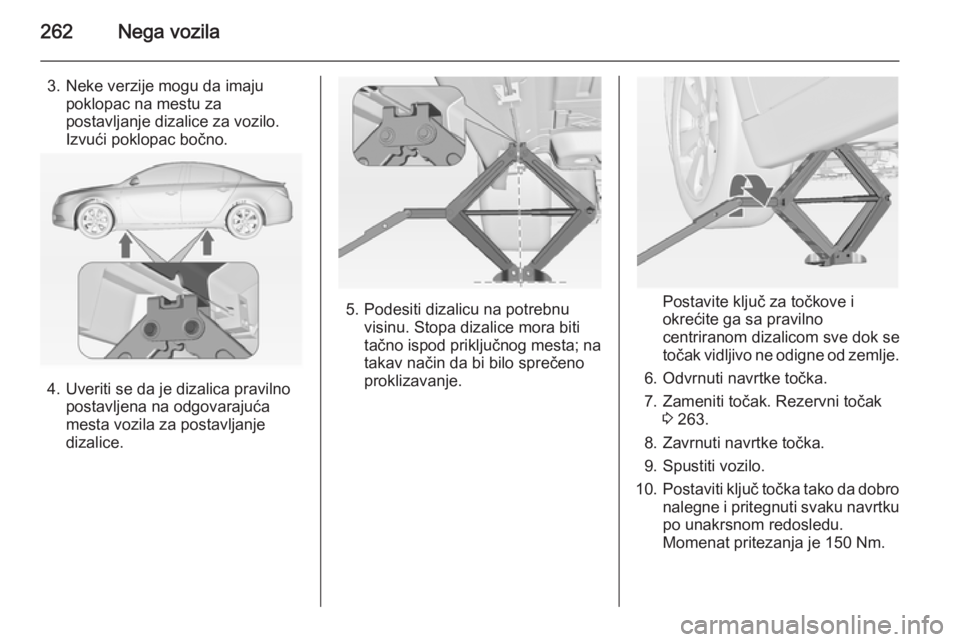

262Nega vozila
3. Neke verzije mogu da imajupoklopac na mestu za
postavljanje dizalice za vozilo.
Izvući poklopac bočno.
4. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
5. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
6. Odvrnuti navrtke točka.
7. Zameniti točak. Rezervni točak 3 263.
8. Zavrnuti navrtke točka.
9. Spustiti vozilo.
10. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku navrtku po unakrsnom redosledu.
Momenat pritezanja je 150 Nm.

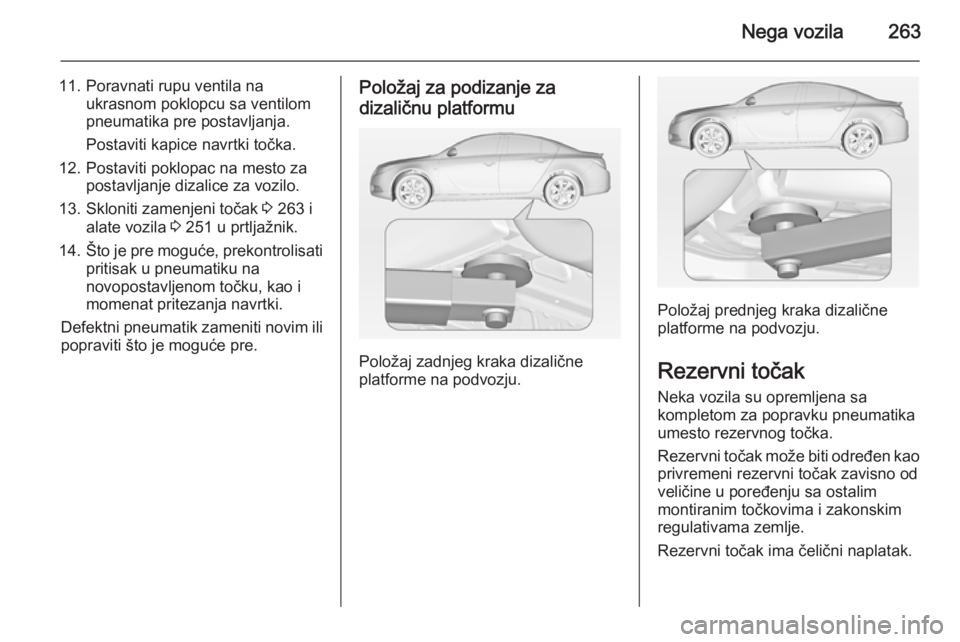

Nega vozila263
11. Poravnati rupu ventila naukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice navrtki točka.
12. Postaviti poklopac na mesto za postavljanje dizalice za vozilo.
13. Skloniti zamenjeni točak 3 263 i
alate vozila 3 251 u prtljažnik.
14. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.Položaj za podizanje za
dizaličnu platformu
Položaj zadnjeg kraka dizalične
platforme na podvozju.
Položaj prednjeg kraka dizalične
platforme na podvozju.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Rezervni točak može biti određen kao
privremeni rezervni točak zavisno od
veličine u poređenju sa ostalim
montiranim točkovima i zakonskim
regulativama zemlje.
Rezervni točak ima čelični naplatak.

264Nega vozilaPažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Za skidanje:
1. Otvoriti pokrivač poda.
2. Rezervni točak pričvršćen je krilnom navrtkom. Okrenuti krilnu
navrtku suprotno kretanju kazaljki na satu i ukloniti rezervni točak.
Ispod rezervnog točka nalazi se
kutija sa alatima vozila.
3. Ako se, nakon zamene, točak ne stavi u udubljenje rezervnog
točka, fiksirati kutiju sa alatom
okrećući krilnu navrtku nadesno i
zatvarajući pokrivač poda.
Odlaganje zamenjenog točka pune veličine u udubljenjerezervnog točka Udubljenje rezervnog točka nije
dizajnirano za sve odobrene
dimenzije pneumatika. Ako točak širi od rezervnog točka treba odložiti u
udubljenje rezervnog točka, zavrtanj
sa navojem za montažu točka mora
se zameniti dužim zavrtnjem koji se
nalazi u kutiji sa alatom 3 251.
Zamena zavrtnja:
■ Uklonite kutiju sa alatom iz udubljenja rezervnog točka.
■ Postavite šestougaoni ključ ključaza točkove, vodeći računa da
sigurno leži na zavrtnju.
■ Okrenite ključ za točkove u smeru suprotnom od kazaljki na satu,
kako biste opustili zavrtanj. Skinite
zavrtanj.
■ Uzmite duži zavrtanj iz kutije sa alatom 3 251 i uvrnite ga rukom što
jače, koristeći šestougaoni ključ ključa za točkove.

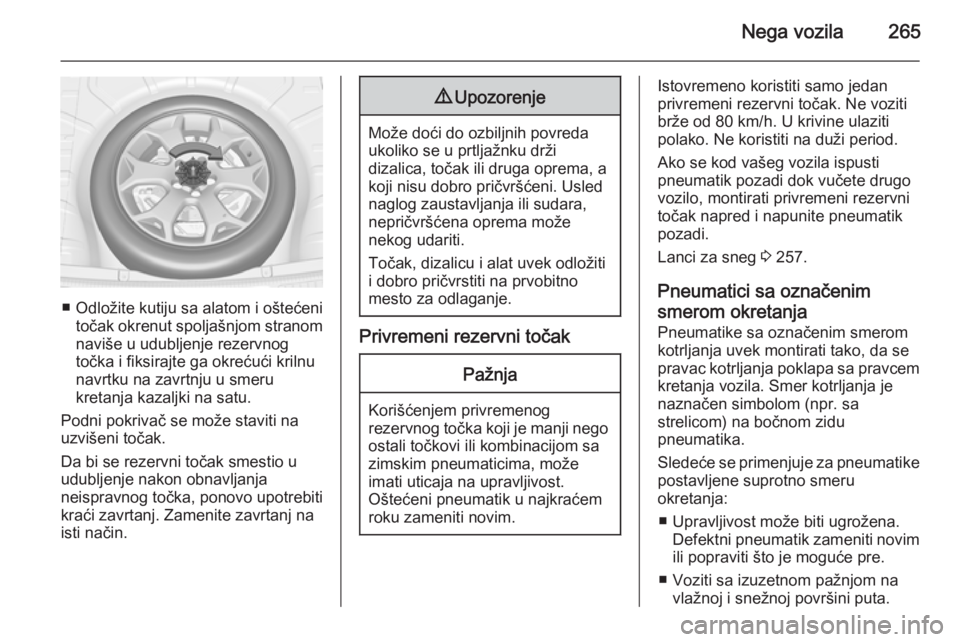

Nega vozila265
■ Odložite kutiju sa alatom i oštećenitočak okrenut spoljašnjom stranomnaviše u udubljenje rezervnog
točka i fiksirajte ga okrećući krilnu
navrtku na zavrtnju u smeru
kretanja kazaljki na satu.
Podni pokrivač se može staviti na
uzvišeni točak.
Da bi se rezervni točak smestio u
udubljenje nakon obnavljanja
neispravnog točka, ponovo upotrebiti
kraći zavrtanj. Zamenite zavrtanj na
isti način.
9 Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Točak, dizalicu i alat uvek odložiti
i dobro pričvrstiti na prvobitno
mesto za odlaganje.
Privremeni rezervni točak
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ako se kod vašeg vozila ispusti
pneumatik pozadi dok vučete drugo
vozilo, montirati privremeni rezervni
točak napred i napunite pneumatik pozadi.
Lanci za sneg 3 257.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se
pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
■ Upravljivost može biti ugrožena. Defektni pneumatik zameniti novimili popraviti što je moguće pre.
■ Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.

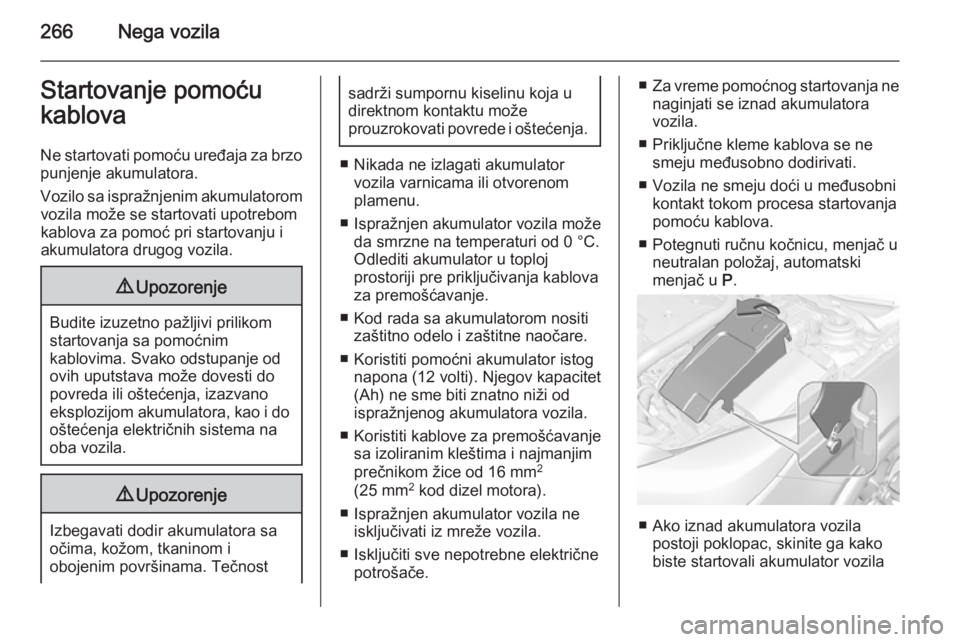

266Nega vozilaStartovanje pomoću
kablova
Ne startovati pomoću uređaja za brzopunjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
■ Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
■ Ispražnjen akumulator vozila može da smrzne na temperaturi od 0 °C.Odlediti akumulator u toploj
prostoriji pre priključivanja kablova
za premošćavanje.
■ Kod rada sa akumulatorom nositi zaštitno odelo i zaštitne naočare.
■ Koristiti pomoćni akumulator istog napona (12 volti). Njegov kapacitet
(Ah) ne sme biti znatno niži od
ispražnjenog akumulatora vozila.
■ Koristiti kablove za premošćavanje sa izoliranim kleštima i najmanjim
prečnikom žice od 16 mm 2
(25 mm 2
kod dizel motora).
■ Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
■ Isključiti sve nepotrebne električne potrošače.
■Za vreme pomoćnog startovanja ne
naginjati se iznad akumulatora
vozila.
■ Priključne kleme kablova se ne smeju međusobno dodirivati.
■ Vozila ne smeju doći u međusobni kontakt tokom procesa startovanja
pomoću kablova.
■ Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.

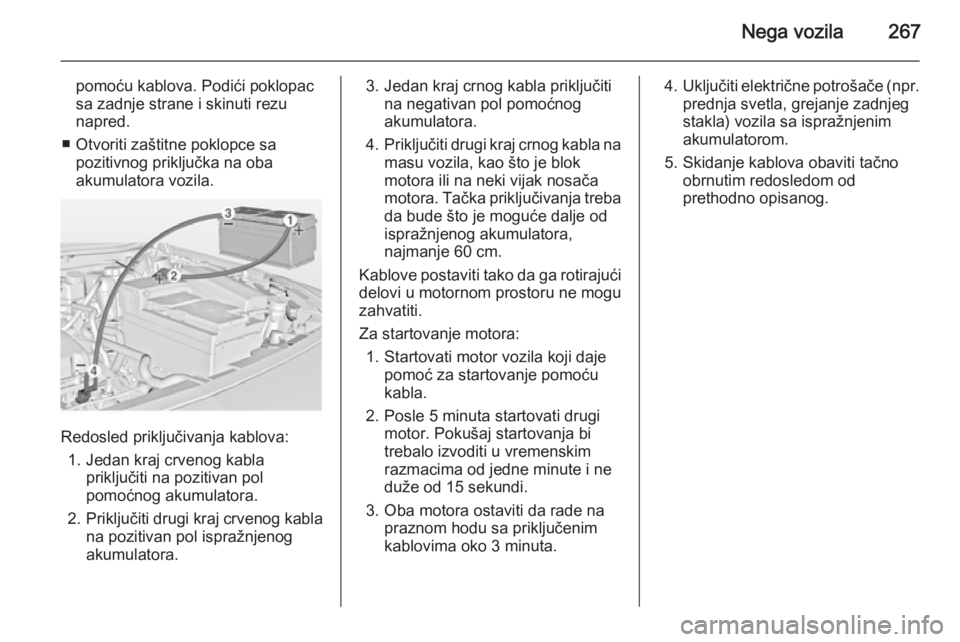

■ Ako iznad akumulatora vozila
postoji poklopac, skinite ga kako
biste startovali akumulator vozila

Nega vozila267
pomoću kablova. Podići poklopac
sa zadnje strane i skinuti rezu
napred.
■ Otvoriti zaštitne poklopce sa pozitivnog priključka na oba
akumulatora vozila.
Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba da bude što je moguće dalje od
ispražnjenog akumulatora,
najmanje 60 cm.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koji daje pomoć za startovanje pomoću
kabla.
2. Posle 5 minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.
3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko 3 minuta.4. Uključiti električne potrošače (npr.
prednja svetla, grejanje zadnjeg
stakla) vozila sa ispražnjenim
akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.

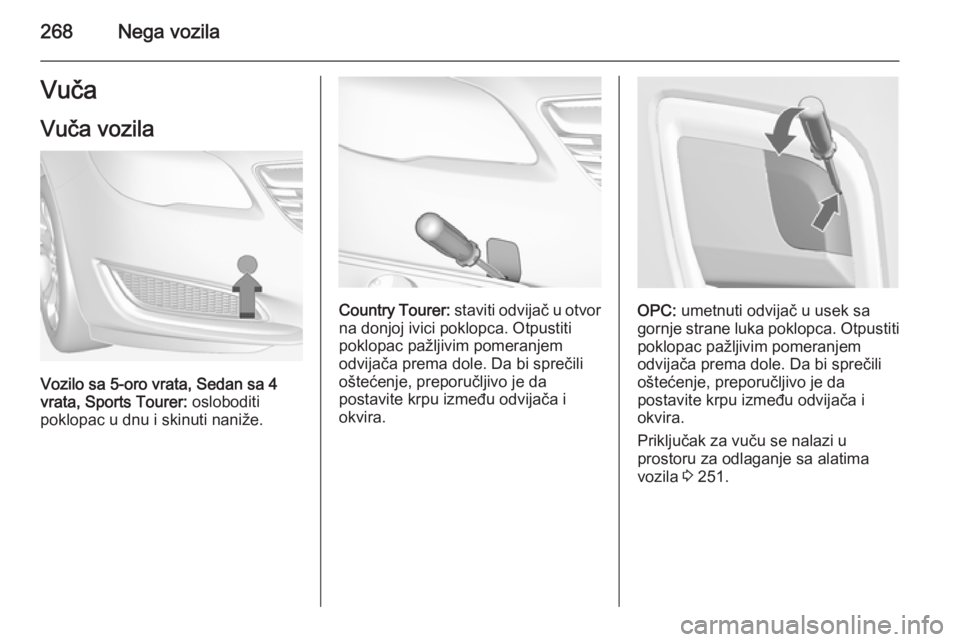

268Nega vozilaVučaVuča vozila
Vozilo sa 5-oro vrata, Sedan sa 4
vrata, Sports Tourer: osloboditi
poklopac u dnu i skinuti naniže.
Country Tourer: staviti odvijač u otvor
na donjoj ivici poklopca. Otpustiti poklopac pažljivim pomeranjem
odvijača prema dole. Da bi sprečili
oštećenje, preporučljivo je da
postavite krpu između odvijača i
okvira.OPC: umetnuti odvijač u usek sa
gornje strane luka poklopca. Otpustiti poklopac pažljivim pomeranjem
odvijača prema dole. Da bi sprečili
oštećenje, preporučljivo je da
postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 251.
