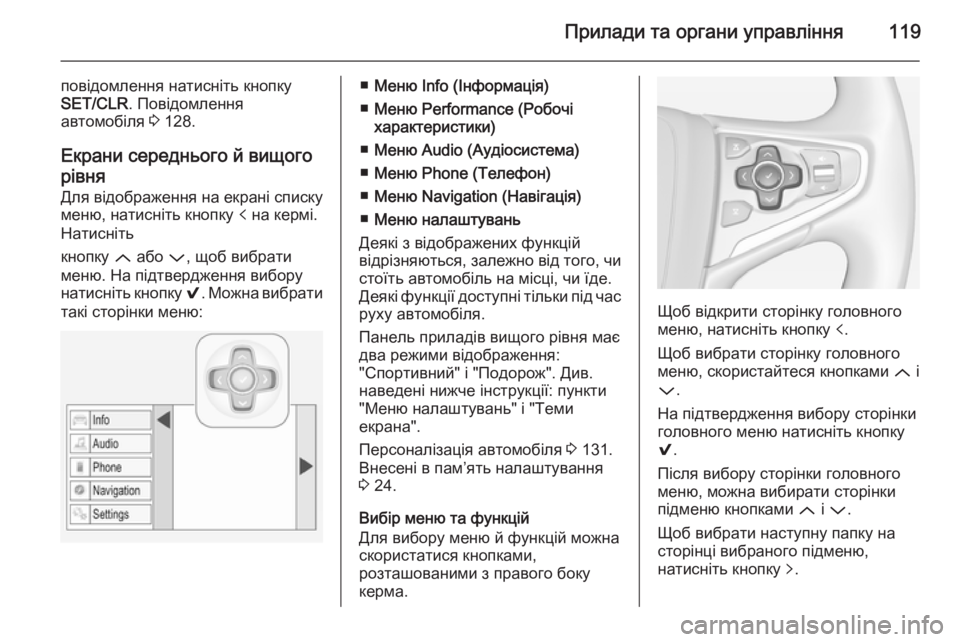

Прилади та органи управління119
повідомлення натисніть кнопку
SET/CLR . Повідомлення
автомобіля 3 128.
Екрани середнього й вищого
рівня
Для відображення на екрані списку меню, натисніть кнопку p на кермі.
Натисніть
кнопку Q або P, щоб вибрати
меню. На підтвердження вибору
натисніть кнопку 9. Можна вибрати
такі сторінки меню:■ Меню Info (Інформація)
■ Меню Performance (Робочі
характеристики)
■ Меню Audio (Аудіосистема)
■ Меню Phone (Телефон)
■ Меню Navigation (Навігація)
■ Меню налаштувань
Деякі з відображених функцій
відрізняються, залежно від того, чи
стоїть автомобіль на місці, чи їде.
Деякі функції доступні тільки під час руху автомобіля.
Панель приладів вищого рівня має
два режими відображення:
"Спортивний" і "Подорож". Див.
наведені нижче інструкції: пункти
"Меню налаштувань" і "Теми
екрана".
Персоналізація автомобіля 3 131.
Внесені в пам’ять налаштування 3 24.
Вибір меню та функцій
Для вибору меню й функцій можна
скористатися кнопками,
розташованими з правого боку
керма.
Щоб відкрити сторінку головного
меню, натисніть кнопку p.
Щоб вибрати сторінку головного
меню, скористайтеся кнопками Q і
P .
На підтвердження вибору сторінки
головного меню натисніть кнопку
9 .
Після вибору сторінки головного
меню, можна вибирати сторінки
підменю кнопками Q і P .
Щоб вибрати наступну папку на
сторінці вибраного підменю,
натисніть кнопку q.

120Прилади та органи управління
Для вибору функцій та введення
чисел використовуйте кнопки Q і
P .
Для вибору й підтвердження
функцій натискайте кнопку 9.
Якщо в центрі інформації для водія (DIC) з'являється запит на
підтвердження функції або
повідомлення кнопкою H
(Вибрати), натисніть для
підтвердження кнопку 9.
Після вибору сторінки головного
меню цей вибір зберігається доти, доки не буде вибрана інша сторінка
головного меню. Це означає, що
коли вибрана сторінка меню Info,
можна переходити між сторінками
підменю, просто натискаючи кнопку P або Q.
За потреби на екран центру
інформації для водія виводяться
спливаючі повідомлення
автомобіля та службові
повідомлення. Для підтвердження
повідомлення натисніть кнопку 9.
Повідомлення автомобіля 3 128.Меню Info (Інформація)
Далі наведено повний список
сторінок, які можна відкривати в
меню Info. У деяких автомобілях
певні функції можуть бути
недоступними. На деяких
зображеннях певні функції
позначаються значками.
Для вибору сторінок можна
обертати коліщатко регулятора або натискати кнопки Q і P .
■ Одометр 1/А Середня витрата пального
Середня швидкість
■ Одометр 2/В Середня витрата пального
Середня швидкість
■ Цифрова швидкість
■ Пробіг без дозаправки пальним
■ Пробіг без дозаправки пальним - скраплений газ
■ Миттєве значення витрати пального
■ Час до заміни мастила
■ Тиск у шинах■ Рівень пального - бензин Рівень пального - скрапленийнафтовий газ
■ Таймер
■ Використовуване пальне
■ Допоміжна система визначення дорожніх знаків
■ Дистанція руху
■ Температура охолоджувальної рідини
■ Напруга батареї
■ Сторінка Eco: Основні споживачі
■ Тенденція стану економічності
■ Індекс економічності
■ Порожня сторінка
На базовому екрані сторінки "Час
до заміни мастила", "Тиск у шинах", "Допоміжна система визначення
дорожніх знаків" і "Дистанція руху"
відображаються в меню Settings
X (Налаштування). Для вибору
слід натиснути кнопку Menu.
На базовому екрані сторінки
"Основні споживачі", "Тенденція
стану економічності" і "Індекс

Прилади та органи управління121
економічності" відображаються в
меню Eco Menu s
(Економічність). Для вибору слід
натиснути кнопку Menu.
Одометри 1/А та 2/B
На одометрі відображається
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник щоденного пробігу рахує
відстань до 2000 км, потім починає
відлік з 0.
Щоб скинути показники на
базовому екрані, натискайте
протягом декількох секунд кнопку
SET/CLR , а на екрані середнього
чи вищого рівня спочатку слід натиснути кнопку >, а потім
підтвердити дію кнопкою 9.
На сторінках одометра 1/A і 2/B
можна окремо скидати показники пробігу, середніх витрат і
середньої швидкості. Для цього
слід відкрити відповідну сторінку.Середня витрата пального
Відображення середньої витрати
пального. Виміри можна обнулити у будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Щоб скинути показники на
базовому екрані, натискайте
протягом декількох секунд кнопку
SET/CLR , а на екрані середнього
чи вищого рівня спочатку слід
натиснути кнопку >, а потім
підтвердити дію кнопкою 9.
В автомобілях з двигуном на
скрапленому газі середня витрата
пального відображається для
вибраного режиму (скраплений газ
або бензин).
Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Щоб скинути показники на
базовому екрані, натискайте
протягом декількох секунд кнопку
SET/CLR , а на екрані середньогочи вищого рівня спочатку слід
натиснути кнопку >, а потім
підтвердити дію кнопкою 9.
Цифрова швидкість
Відображення показників поточної
швидкості в цифровому форматі.
Пробіг без дозаправки пальним
Пробіг без дозаправки
обчислюється з урахуванням
поточного вмісту баку та поточної
витрати пального. Дисплей показує
середні значення.
Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
Коли рівень пального в баку
занизький, на екрані
відображається повідомлення і
засвічується контрольний
індикатор i або Y у датчику рівня
пального.
Якщо бак необхідно заправити
негайно, відображене
попередження не зникає з екрана.

122Прилади та органи управління
Окрім цього блимає контрольний
індикатор i або Y у датчику рівня
пального 3 115.
Пробіг без дозаправки пальним -
скраплений газ
На дисплеї відображається
приблизні відстані, які можна
проїхати без дозаправки, окремо
для наявного запасу бензину і
наявного запасу скрапленого газу,
а також сумарна відстань для обох типів пального. Для перемикання
між режимами використовується
кнопка SET/CLR або кнопка 9.
Миттєве значення витрати
пального
Відображення миттєвого значення
витрати пального.
В автомобілях з двигуном на
скрапленому газі миттєве значення витрати пального відображається
для вибраного режиму (скраплений
газ або бензин).Час до заміни мастила
Відображається розрахунковий
термін служби мастила. Число в %
означає залишок терміну служби
мастила 3 107.
Тиск у шинах
Показує тиск в шинах усіх коліс під
час руху 3 273.
Рівень пального - бензин / Рівень
пального - скраплений нафтовий
газ
Відображається рівень пального,
яке наразі не використовується
(бензин або скраплений нафтовий
газ). Рівень пального, яке наразі
використовується, показаний на
окремому датчику, який
відображається в інформаційному
центрі для водія.
Таймер
Запуск і зупинка здійснюються
кнопкою 9. Щоб скинути таймер,
натисніть кнопку > і підтвердіть
виконання функції Reset.Використовуване пальне
Відображається кількість
використаного пального,
починаючи з визначеного моменту
часу. Щоб скинути показники,
натисніть кнопку > і підтвердіть
виконання функції Reset.
Допоміжна система визначення
дорожніх знаків
Відображення дорожніх знаків,
виявлених на поточній ділянці
маршруту 3 225.
Дистанція руху
Показує відстань у секундах до
транспортного засобу, який
рухається попереду 3 208. Коли
увімкнений адаптивний круїз-
контроль, на цій сторінці замість
відстані відображається задана
дистанція руху.
Температура охолоджувальної
рідини
Відображає температуру
охолоджуючої рідини.

Прилади та органи управління123
Напруга батареї
Показує рівень заряду
автомобільного акумулятора.
Основні споживачі
Список найбільших увімкнених
споживачів, що забезпечують ваш
комфорт, позначається у
низхідному порядку. Позначається
потенціал економії пального.
Вимкнений споживач зникає зі
списку, при цьому рівень
споживання пального
оновлюється.
Якщо поїздки відбуваються
нечасто, для збільшення
навантаження на двигун
автоматично вмикається система
підігріву заднього вікна. У такому
випадку обігрівач заднього вікна визначається одним з найбільших
споживачів без втручання водія.
Тенденція стану економічності Показує середній рівень
споживання для останніх 50 км.
Заповнені сегменти позначають
споживання з кроком у 5 км івідображають ефект топографії
або ж стилю водіння водія на
споживання пального.
Індекс економічності
На шкалі економічності показаний
поточний рівень споживання
пального. Для більшої економії
використовуйте такий стиль
водіння, щоб показники
залишалися в межах ділянки Есо.
Якщо індикатор виходить за межі
ділянки Есо, це свідчить про
підвищені витрати пального. На
базовому екрані відображається
поточне значення витрати
пального.
Індикація зміни передачі : На
базовому екрані поточна передача
позначена всередині стрілки.
Цифра над нею позначає
рекомендацію змінити передачу на
вищу для економії пального.
Порожня сторінка
Відображається порожня сторінка,
де немає жодної інформації.Меню Performance (Робочі
характеристики) Меню Performance є тільки на
екрані вищого рівня.
Далі наведено повний список
сторінок, які можна відкривати в
меню Performance. У деяких
автомобілях певні функції можуть
бути недоступними.
Для вибору сторінок можна
обертати коліщатко регулятора
або натискати кнопки Q і P .
■ Сила тертя
■ Прискорення й гальмування
■ Температура мастила
■ Тиск масла
■ Напруга батареї
■ Температура робочої рідини КПП
Сила тертя
Зображення складається з
чотирьох квадрантів, які
відповідають чотирьом кутам
автомобіля, де "бульбашкою"
показане місце, де на
транспортний засіб діє найбільша
сила інерції.

124Прилади та органи управління
Прискорення й гальмування
Гістограма навколо зовнішнього
периметра області DIC, яка показує
виражену у відсотках ступінь
гальмування або силу тиску на
педель акселератора. Ліворуч
показані характеристики
прискорення, а праворуч -
гальмування.
Температура мастила
Показана температура мастила в
градусах Цельсія.
Тиск масла
Показаний тиск мастила в кПа.
Напруга батареї
Показує рівень заряду
автомобільного акумулятора.
Температура робочої рідини КПП
Показана температура робочої
рідини КПП в градусах Цельсія.
Меню Audio (Аудіосистема) Меню Audio (Аудіосистема)
призначене для пошуку музики,
користування списком улюбленого
та вибору джерела звуку.Див. посібник до інформаційно-
розважальної системи.
Меню Phone (Телефон)
В меню Phone (Телефон) можна
здійснювати телефонні виклики і
керувати ними, переглядати список контактів та налаштовувати
користування гарнітурою.
Див. посібник до інформаційно-
розважальної системи.
Меню Navigation (Навігація)
Меню Navigation (Навігація)
призначене для супроводження під час поїздки.
Див. посібник до інформаційно-
розважальної системи.
Меню налаштувань
Далі наведено повний список
сторінок, які можна відкривати в
меню Settings (Налаштування). У
деяких автомобілях певні функції
можуть бути недоступними. На
деяких зображеннях певні функції
позначаються значками.Для вибору сторінок можна
обертати коліщатко регулятора
або натискати кнопки Q і P , а
після вибору сторінки слід
дотримуватися вказівок,
наведених у підменю:
■ Одиниці вимірювання
■ Теми екрана
■ Інформаційні сторінки
■ Попередження про перевищення
швидкості
■ Навантаження на шини
■ Відомості про програмне забезпечення
Одиниці вимірювання
Під час відображення одиниць
вимірювання натисніть кнопку >.
Виберіть одиниці британської або
метричної системи кнопкою 9.
Теми екрана
Під час відображення тем екрана
натисніть кнопку >. Виберіть
режим Sport (Спортивний) або
Touring (Подорож) кнопкою 9. У
спортивному режимі

Прилади та органи управління125
відображається більше інформації
про автомобіль, а в режимі
подорожі - більше інформації про
мультимедіа.
Ці налаштування доступні тільки на екрані вищого рівня.
Інформаційні сторінки
Під час відображення
інформаційних сторонок натисніть
кнопку >. Буде показаний повний
список пунктів меню Info.
Натискаючи кнопку 9 виберіть
функції які потрібно показувати на
інформаційній сторінці. Вибрані
сторінки позначаються прапорцем
9 . Функції, які не
відображатимуться не мають
прапорця. Див. пункт Меню Info
(Інформація) вище.
Попередження про перевищення швидкості
Функція попередження про
швидкість дає змогу встановити
швидкість, яку не слід
перевищувати.Для того щоб налаштувати
попередження про швидкість,
натисніть кнопку > під час
відображення цієї сторінки.
Виберіть потрібне значення
кнопками Q і P . Щоб встановити
швидкість, натисніть кнопку 9.
Після встановлення швидкості цю функцію можна вимкнути кнопкою
9 під час відображення цієї
сторінки. В разі перевищення
встановленого обмеження
швидкості відображається
спливаюче повідомлення і лунає
звуковий сигнал.
Навантаження на шини
На сторінці інформації про
навантаження на шини
відображається категорія тиску в
шинах, вибрана відповідно до
фактичного значення тиску. Під час
відображення цієї сторінки
натисніть кнопку > 3 273.Виберіть:
■ Light (Світло) - комфортний
режим тиску (завантаження - до
3 осіб)
■ Eco (Есо) - економічний режим
тиску (завантаження - до 3 осіб)
■ Max (Макс.) для повного
завантаження
кнопкою 9.
Відомості про програмне
забезпечення
Відображається інформація про
програмне забезпечення з
відкритим кодом.
Сервісний режим ("Валет") Доступ деяких водіїв до певних
функцій центру інформації для
водія або кольорового
інформаційного дисплею можна
обмежити.
Сервісний режим ("Валет") можна
ввімкнути й вимкнути в підменю
меню Settings (Налаштування)
персоналізації автомобіля.

126Прилади та органи управління
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Додаткову інформацію див. у
посібнику до інформаційно-
розважальної системи.
Кольоровий
інформаційний дисплей Кольоровий інформаційний
дисплей знаходиться поруч із
панеллю приладів.
У залежності від конфігурації
автомобіля, він устаткований
■ кольоровим екраном 4,2"
або
■ кольоровим екраном 8'' з
функціями сенсорного екрану і
сенсорної панелі
На інформаційному дисплеї
відображаються такі елементи:
■ час 3 94
■ зовнішня температура 3 93
■ дата 3 94■ Інформаційно-розважальна
система - див. опис у
відповідному посібнику з
експлуатації
■ навігація - див. опис у відповідному посібнику з
експлуатації інформаційно-
розважальної системи
■ системні повідомлення
■ повідомлення автомобіля 3 128
■ параметри для персоналізації автомобіля 3 131
Кольоровий дисплей 4,2''
Вибір меню та параметрів
Доступ до функцій і параметрів
можна отримати на дисплеї.
Кнопка X: увімкнення дисплея.
Кнопка ;: відображення головної
сторінки.
Поворотна кнопка MENU: вибір
значка меню на дисплеї.
Кнопка MENU: підтвердження
вибору
Кнопка BACK: вихід з меню без
зміни параметрів.
Кнопка ;: повернення до головної
сторінки.
Додаткову інформацію див. у
посібнику до інформаційно-
розважальної системи.

Прилади та органи управління127
Персоналізація автомобіля 3 131.
Кольоровий дисплей 8'' Вибір меню та параметрів
Передбачені три способи
керування дисплеєм:
■ за допомогою кнопок, розташованих знизу дисплея
■ рухами пальців по поверхні сенсорного екрана
■ за допомогою сенсорної панелі, розташованої на консолі між
сидіннямиКерування за допомогою кнопокКнопка X: увімкнення дисплея.
Кнопка ;: відображення головної
сторінки.
Поворотна кнопка MENU: вибір
значка меню або функції на
дисплеї.
Кнопка MENU: підтвердження
вибору.
Поворотна кнопка MENU:
прокручування списку підменю.
Кнопка MENU: підтвердження
вибору.
Кнопка BACK: вихід з меню без
зміни параметрів.
Кнопка ;: повернення до головної
сторінки.Керування за допомогою
сенсорного екрана
Дисплей слід вмикати кнопкою X, а
для переходу до головної сторінки
використовувати кнопку ;.
Щоб вибрати на екрані значок
меню чи функцію, торкніть їх
пальцем.Для прокрутки довгого списку
підменю вгору/вниз потягніть його пальцем.
На підтвердження вибору певної
функції або елемента, торкніть
його пальцем.
Екранна кнопка q: вихід з меню
без зміни параметрів.
Кнопка ;: повернення до головної
сторінки.Керування за допомогою сенсорної
панелі
Дисплей слід вмикати кнопкою X, а
для переходу до головної сторінки
використовувати кнопку ;.

128Прилади та органи управління
Для переходу до потрібного значкаменю прокрутіть пальцем
зображення на екрані по
горизонталі. На підтвердження
вибору торкніть значок пальцем.
Для прокрутки довгого списку
підменю потягніть його пальцем по
вертикалі.
На підтвердження вибору
виділеної функції або елемента,
торкніть його пальцем.
Кнопка BACK: вихід з меню без
зміни параметрів.
Кнопка ;: повернення до головної
сторінки.
Додаткову інформацію див. у
посібнику до інформаційно-
розважальної системи.
Персоналізація автомобіля 3 131.
Сервісний режим ("Валет") Доступ деяких водіїв до певних
функцій центру інформації для
водія або кольорового
інформаційного дисплею можна
обмежити.Сервісний режим ("Валет") можна
ввімкнути й вимкнути в підменю
меню Settings (Налаштування)
персоналізації автомобіля.
Персоналізація автомобіля 3 131.
Додаткову інформацію див. у
посібнику до інформаційно-
розважальної системи.
Контролер смартфону Контролер смартфону відкриває
смартфону доступ до даних
автомобіля через протокол WLAN
чи Bluetooth. Ці дані можна
виводити та аналізувати в
смартфоні.Повідомлення
автомобіля
Повідомлення відображаються уцентрі інформації для водія, іноді їх
відображення супроводжується
попереджувальними звуковими
сигналами.
На підтвердження повідомлення
натисніть на дисплеї базового
рівня кнопку SET/CLR чи кнопку
MENU або поверніть коліщатко
регулятора.
