Page 17 of 355
En pocas palabras15Bocina
Pulse j.
Sistemas limpia y
lavaparabrisas
LimpiaparabrisasHI=velocidad rápidaLO=velocidad lentaINT=conexión a intervalos o fun‐
cionamiento automático con
sensor de lluviaOFF=desconectar
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
baje la palanca a la posición 1x.
Limpiaparabrisas 3 93, Sustitución
de las escobillas 3 249.
Lavaparabrisas y lavafaros
Tire de la palanca.
Sistema lavaparabrisas y lavafaros
3 93, Líquido de lavado 3 246.
Page 37 of 355

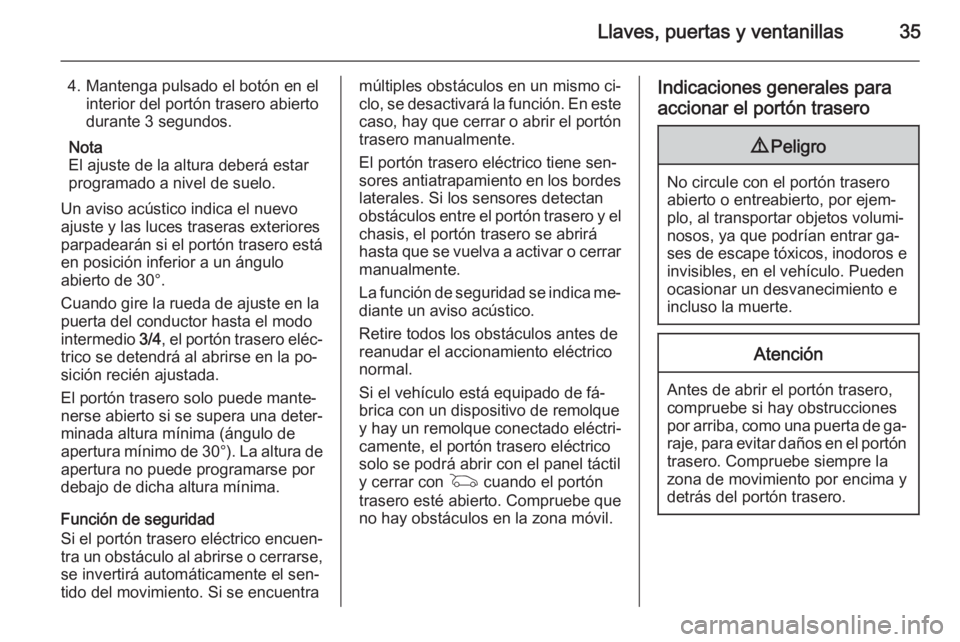

Llaves, puertas y ventanillas35
4. Mantenga pulsado el botón en elinterior del portón trasero abierto
durante 3 segundos.
Nota
El ajuste de la altura deberá estar
programado a nivel de suelo.
Un aviso acústico indica el nuevo
ajuste y las luces traseras exteriores
parpadearán si el portón trasero está
en posición inferior a un ángulo
abierto de 30°.
Cuando gire la rueda de ajuste en la puerta del conductor hasta el modo
intermedio 3/4, el portón trasero eléc‐
trico se detendrá al abrirse en la po‐
sición recién ajustada.
El portón trasero solo puede mante‐
nerse abierto si se supera una deter‐
minada altura mínima (ángulo de
apertura mínimo de 30°). La altura de
apertura no puede programarse por
debajo de dicha altura mínima.
Función de seguridad
Si el portón trasero eléctrico encuen‐
tra un obstáculo al abrirse o cerrarse, se invertirá automáticamente el sen‐
tido del movimiento. Si se encuentramúltiples obstáculos en un mismo ci‐
clo, se desactivará la función. En este
caso, hay que cerrar o abrir el portón
trasero manualmente.
El portón trasero eléctrico tiene sen‐
sores antiatrapamiento en los bordes laterales. Si los sensores detectan
obstáculos entre el portón trasero y el
chasis, el portón trasero se abrirá
hasta que se vuelva a activar o cerrar manualmente.
La función de seguridad se indica me‐
diante un aviso acústico.
Retire todos los obstáculos antes de
reanudar el accionamiento eléctrico
normal.
Si el vehículo está equipado de fá‐
brica con un dispositivo de remolque
y hay un remolque conectado eléctri‐
camente, el portón trasero eléctrico solo se podrá abrir con el panel táctil
y cerrar con G cuando el portón
trasero esté abierto. Compruebe que
no hay obstáculos en la zona móvil.Indicaciones generales para
accionar el portón trasero9 Peligro
No circule con el portón trasero
abierto o entreabierto, por ejem‐
plo, al transportar objetos volumi‐
nosos, ya que podrían entrar ga‐
ses de escape tóxicos, inodoros e invisibles, en el vehículo. Pueden
ocasionar un desvanecimiento e
incluso la muerte.
Atención
Antes de abrir el portón trasero,
compruebe si hay obstrucciones
por arriba, como una puerta de ga‐ raje, para evitar daños en el portóntrasero. Compruebe siempre la
zona de movimiento por encima y
detrás del portón trasero.
Page 40 of 355

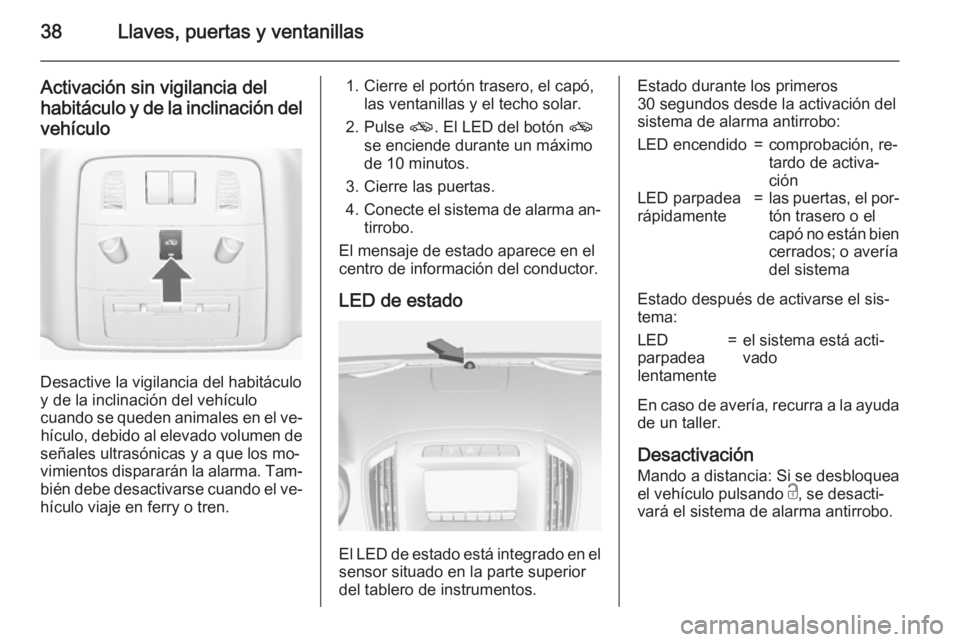

38Llaves, puertas y ventanillas
Activación sin vigilancia del
habitáculo y de la inclinación del
vehículo
Desactive la vigilancia del habitáculo
y de la inclinación del vehículo
cuando se queden animales en el ve‐ hículo, debido al elevado volumen de
señales ultrasónicas y a que los mo‐
vimientos dispararán la alarma. Tam‐ bién debe desactivarse cuando el ve‐ hículo viaje en ferry o tren.
1. Cierre el portón trasero, el capó, las ventanillas y el techo solar.
2. Pulse o. El LED del botón o
se enciende durante un máximo de 10 minutos.
3. Cierre las puertas.
4. Conecte el sistema de alarma an‐
tirrobo.
El mensaje de estado aparece en el
centro de información del conductor.
LED de estado
El LED de estado está integrado en elsensor situado en la parte superior
del tablero de instrumentos.
Estado durante los primeros
30 segundos desde la activación del
sistema de alarma antirrobo:LED encendido=comprobación, re‐
tardo de activa‐
ciónLED parpadea
rápidamente=las puertas, el por‐ tón trasero o el
capó no están bien
cerrados; o avería
del sistema
Estado después de activarse el sis‐
tema:
LED
parpadea
lentamente=el sistema está acti‐
vado
En caso de avería, recurra a la ayuda
de un taller.
Desactivación
Mando a distancia: Si se desbloquea
el vehículo pulsando c, se desacti‐
vará el sistema de alarma antirrobo.
Page 45 of 355

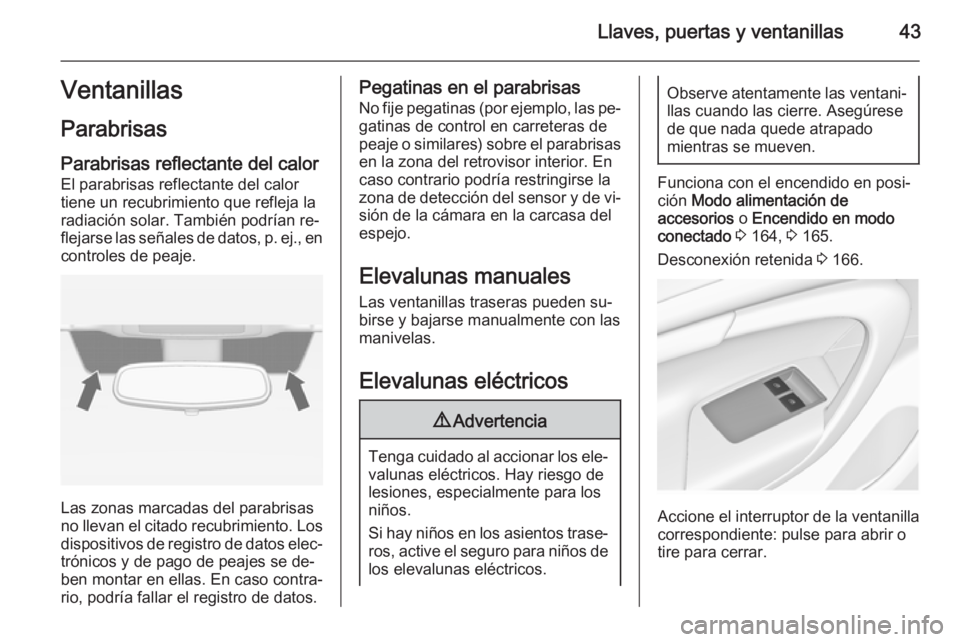

Llaves, puertas y ventanillas43Ventanillas
Parabrisas
Parabrisas reflectante del calor El parabrisas reflectante del calor
tiene un recubrimiento que refleja la
radiación solar. También podrían re‐
flejarse las señales de datos, p. ej., en controles de peaje.
Las zonas marcadas del parabrisas
no llevan el citado recubrimiento. Los
dispositivos de registro de datos elec‐
trónicos y de pago de peajes se de‐
ben montar en ellas. En caso contra‐
rio, podría fallar el registro de datos.
Pegatinas en el parabrisas
No fije pegatinas (por ejemplo, las pe‐
gatinas de control en carreteras de
peaje o similares) sobre el parabrisas en la zona del retrovisor interior. En
caso contrario podría restringirse la
zona de detección del sensor y de vi‐ sión de la cámara en la carcasa del
espejo.
Elevalunas manuales
Las ventanillas traseras pueden su‐
birse y bajarse manualmente con las
manivelas.
Elevalunas eléctricos9 Advertencia
Tenga cuidado al accionar los ele‐
valunas eléctricos. Hay riesgo de
lesiones, especialmente para los
niños.
Si hay niños en los asientos trase‐
ros, active el seguro para niños de los elevalunas eléctricos.
Observe atentamente las ventani‐
llas cuando las cierre. Asegúrese
de que nada quede atrapado
mientras se mueven.
Funciona con el encendido en posi‐
ción Modo alimentación de
accesorios o Encendido en modo
conectado 3 164, 3 165.
Desconexión retenida 3 166.
Accione el interruptor de la ventanilla
correspondiente: pulse para abrir o
tire para cerrar.
Page 91 of 355

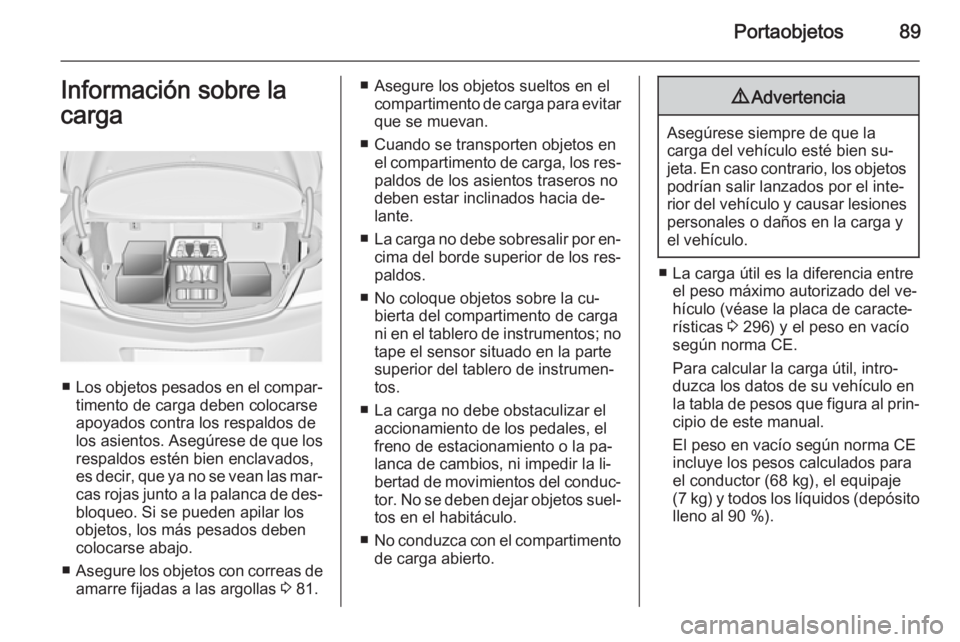

Portaobjetos89Información sobre la
carga
■ Los objetos pesados en el compar‐
timento de carga deben colocarse
apoyados contra los respaldos de
los asientos. Asegúrese de que los respaldos estén bien enclavados,
es decir, que ya no se vean las mar‐
cas rojas junto a la palanca de des‐ bloqueo. Si se pueden apilar losobjetos, los más pesados deben
colocarse abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 81.
■ Asegure los objetos sueltos en el
compartimento de carga para evitarque se muevan.
■ Cuando se transporten objetos en el compartimento de carga, los res‐
paldos de los asientos traseros no
deben estar inclinados hacia de‐
lante.
■ La carga no debe sobresalir por en‐
cima del borde superior de los res‐ paldos.
■ No coloque objetos sobre la cu‐ bierta del compartimento de carga
ni en el tablero de instrumentos; no tape el sensor situado en la parte
superior del tablero de instrumen‐
tos.
■ La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca de cambios, ni impedir la li‐
bertad de movimientos del conduc‐ tor. No se deben dejar objetos suel‐ tos en el habitáculo.
■ No conduzca con el compartimento
de carga abierto.9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien su‐
jeta. En caso contrario, los objetos
podrían salir lanzados por el inte‐
rior del vehículo y causar lesiones personales o daños en la carga yel vehículo.
■ La carga útil es la diferencia entre el peso máximo autorizado del ve‐
hículo (véase la placa de caracte‐
rísticas 3 296) y el peso en vacío
según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículo en
la tabla de pesos que figura al prin‐
cipio de este manual.
El peso en vacío según norma CE
incluye los pesos calculados para
el conductor (68 kg), el equipaje
( 7 kg) y todos los líquidos (depósito
lleno al 90 %).
Page 95 of 355

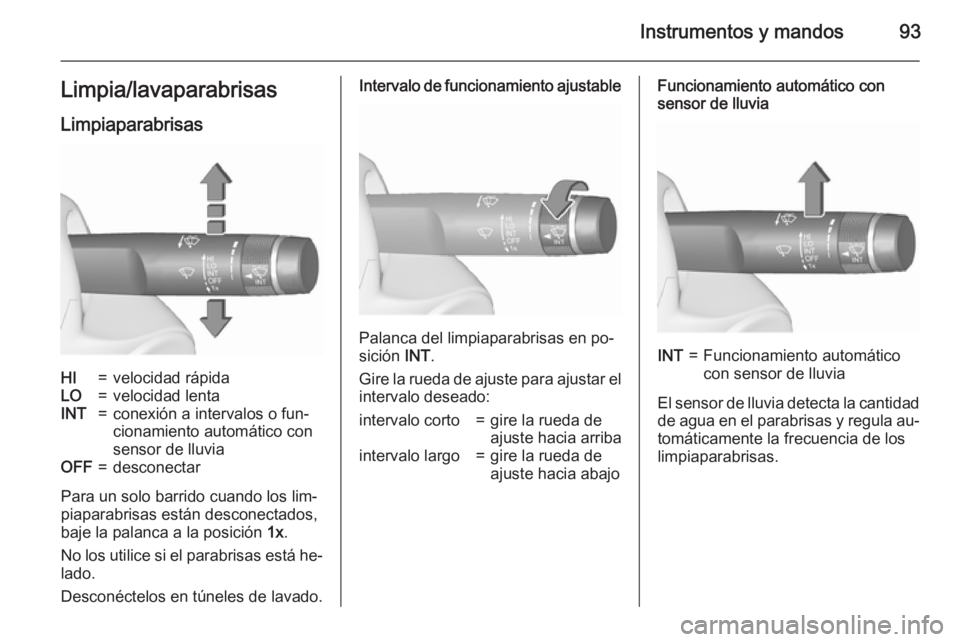

Instrumentos y mandos93Limpia/lavaparabrisasLimpiaparabrisasHI=velocidad rápidaLO=velocidad lentaINT=conexión a intervalos o fun‐
cionamiento automático con
sensor de lluviaOFF=desconectar
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
baje la palanca a la posición 1x.
No los utilice si el parabrisas está he‐
lado.
Desconéctelos en túneles de lavado.
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en po‐
sición INT.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
intervalo corto=gire la rueda de
ajuste hacia arribaintervalo largo=gire la rueda de
ajuste hacia abajoFuncionamiento automático con
sensor de lluviaINT=Funcionamiento automático
con sensor de lluvia
El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula au‐ tomáticamente la frecuencia de loslimpiaparabrisas.
Page 96 of 355

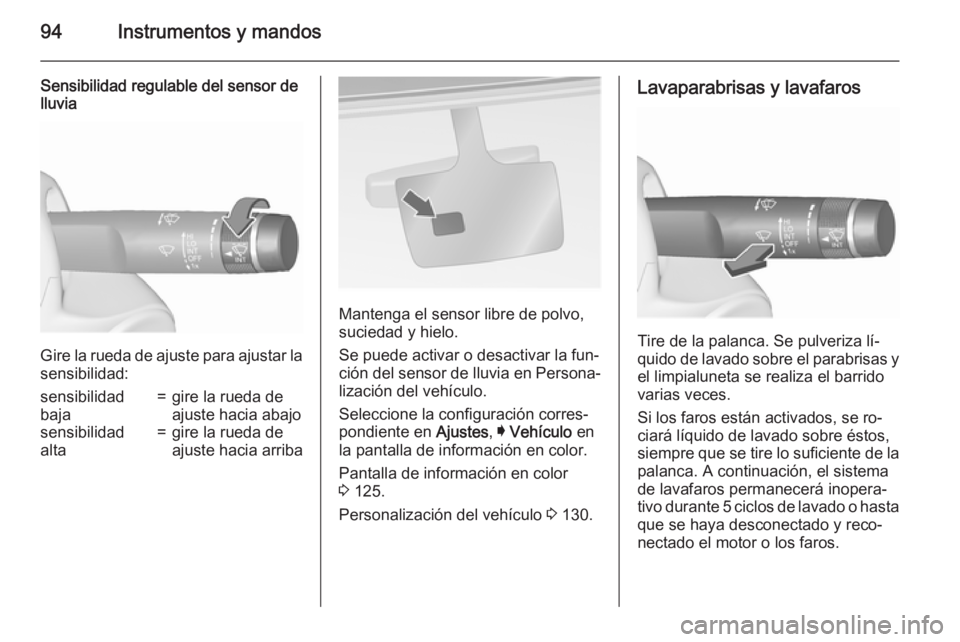

94Instrumentos y mandos
Sensibilidad regulable del sensor de
lluvia
Gire la rueda de ajuste para ajustar la
sensibilidad:
sensibilidad
baja=gire la rueda de
ajuste hacia abajosensibilidad
alta=gire la rueda de
ajuste hacia arriba
Mantenga el sensor libre de polvo,
suciedad y hielo.
Se puede activar o desactivar la fun‐ ción del sensor de lluvia en Persona‐ lización del vehículo.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 130.
Lavaparabrisas y lavafaros
Tire de la palanca. Se pulveriza lí‐
quido de lavado sobre el parabrisas y el limpialuneta se realiza el barridovarias veces.
Si los faros están activados, se ro‐
ciará líquido de lavado sobre éstos,
siempre que se tire lo suficiente de la palanca. A continuación, el sistema
de lavafaros permanecerá inopera‐
tivo durante 5 ciclos de lavado o hasta
que se haya desconectado y reco‐
nectado el motor o los faros.
Page 115 of 355

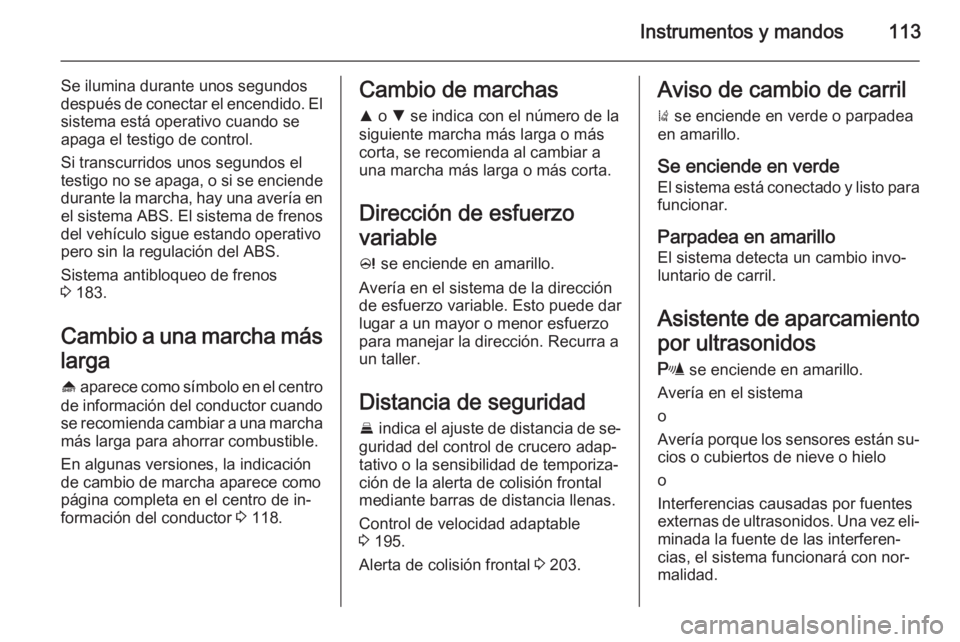

Instrumentos y mandos113
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 183.
Cambio a una marcha más
larga [ aparece como símbolo en el centro
de información del conductor cuando
se recomienda cambiar a una marcha
más larga para ahorrar combustible.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor 3 118.Cambio de marchas
R o S se indica con el número de la
siguiente marcha más larga o más
corta, se recomienda al cambiar a
una marcha más larga o más corta.
Dirección de esfuerzo
variable
c se enciende en amarillo.
Avería en el sistema de la dirección
de esfuerzo variable. Esto puede dar
lugar a un mayor o menor esfuerzo
para manejar la dirección. Recurra a
un taller.
Distancia de seguridad E indica el ajuste de distancia de se‐
guridad del control de crucero adap‐
tativo o la sensibilidad de temporiza‐
ción de la alerta de colisión frontal
mediante barras de distancia llenas.
Control de velocidad adaptable
3 195.
Alerta de colisión frontal 3 203.Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Asistente de aparcamientopor ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están su‐ cios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐
minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.
Page 117 of 355

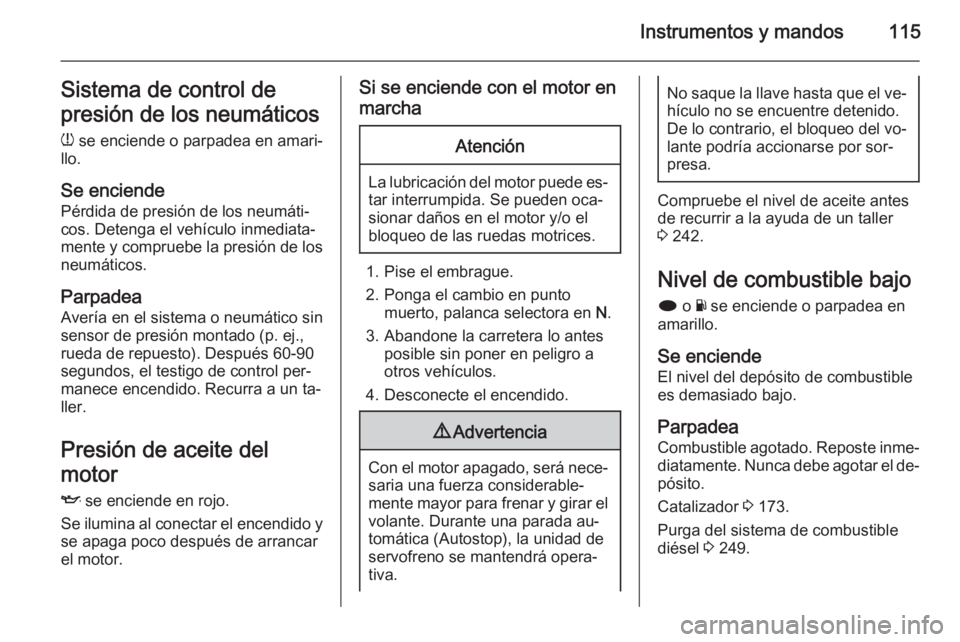

Instrumentos y mandos115Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Presión de aceite del
motor I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 242.
Nivel de combustible bajo
i o Y se enciende o parpadea en
amarillo.
Se enciende
El nivel del depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐ diatamente. Nunca debe agotar el de‐
pósito.
Catalizador 3 173.
Purga del sistema de combustible
diésel 3 249.
Page 134 of 355

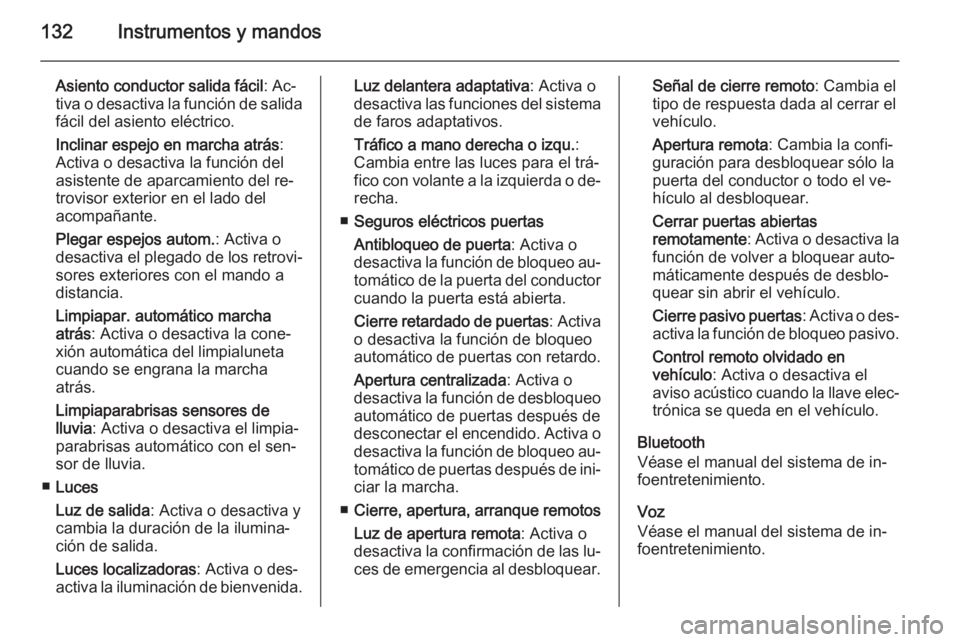

132Instrumentos y mandos
Asiento conductor salida fácil: Ac‐
tiva o desactiva la función de salida fácil del asiento eléctrico.
Inclinar espejo en marcha atrás :
Activa o desactiva la función del
asistente de aparcamiento del re‐
trovisor exterior en el lado del
acompañante.
Plegar espejos autom. : Activa o
desactiva el plegado de los retrovi‐
sores exteriores con el mando a
distancia.
Limpiapar. automático marcha
atrás : Activa o desactiva la cone‐
xión automática del limpialuneta
cuando se engrana la marcha
atrás.
Limpiaparabrisas sensores de
lluvia : Activa o desactiva el limpia‐
parabrisas automático con el sen‐ sor de lluvia.
■ Luces
Luz de salida : Activa o desactiva y
cambia la duración de la ilumina‐ ción de salida.
Luces localizadoras : Activa o des‐
activa la iluminación de bienvenida.Luz delantera adaptativa : Activa o
desactiva las funciones del sistema de faros adaptativos.
Tráfico a mano derecha o izqu. :
Cambia entre las luces para el trá‐
fico con volante a la izquierda o de‐ recha.
■ Seguros eléctricos puertas
Antibloqueo de puerta : Activa o
desactiva la función de bloqueo au‐
tomático de la puerta del conductor cuando la puerta está abierta.
Cierre retardado de puertas : Activa
o desactiva la función de bloqueo
automático de puertas con retardo.
Apertura centralizada : Activa o
desactiva la función de desbloqueo automático de puertas después de
desconectar el encendido. Activa o desactiva la función de bloqueo au‐
tomático de puertas después de ini‐ ciar la marcha.
■ Cierre, apertura, arranque remotos
Luz de apertura remota : Activa o
desactiva la confirmación de las lu‐ ces de emergencia al desbloquear.Señal de cierre remoto : Cambia el
tipo de respuesta dada al cerrar el
vehículo.
Apertura remota : Cambia la confi‐
guración para desbloquear sólo la
puerta del conductor o todo el ve‐
hículo al desbloquear.
Cerrar puertas abiertas
remotamente : Activa o desactiva la
función de volver a bloquear auto‐
máticamente después de desblo‐
quear sin abrir el vehículo.
Cierre pasivo puertas : Activa o des‐
activa la función de bloqueo pasivo.
Control remoto olvidado en
vehículo : Activa o desactiva el
aviso acústico cuando la llave elec‐
trónica se queda en el vehículo.
Bluetooth
Véase el manual del sistema de in‐
foentretenimiento.
Voz
Véase el manual del sistema de in‐
foentretenimiento.
