OPEL INSIGNIA 2015.5 Manual de utilizare (in Romanian)

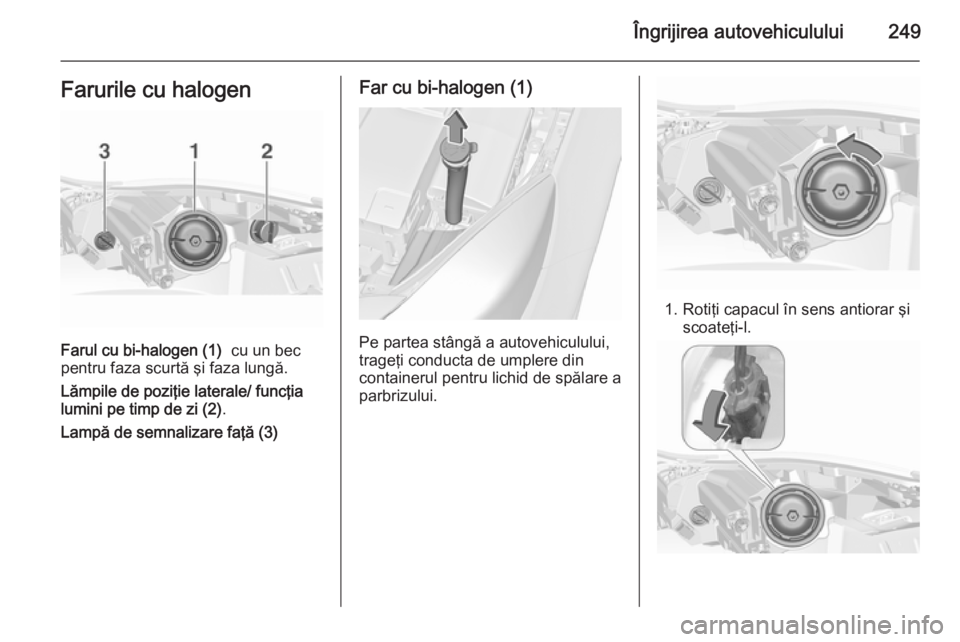

Îngrijirea autovehiculului249Farurile cu halogen
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .
Lampă de semnalizare faţă (3)
Far cu bi-halogen (1)
Pe partea stângă a autovehiculului,
trageţi conducta de umplere din
containerul pentru lichid de spălare a
parbrizului.
1. Rotiţi capacul în sens antiorar şi scoateţi-l.

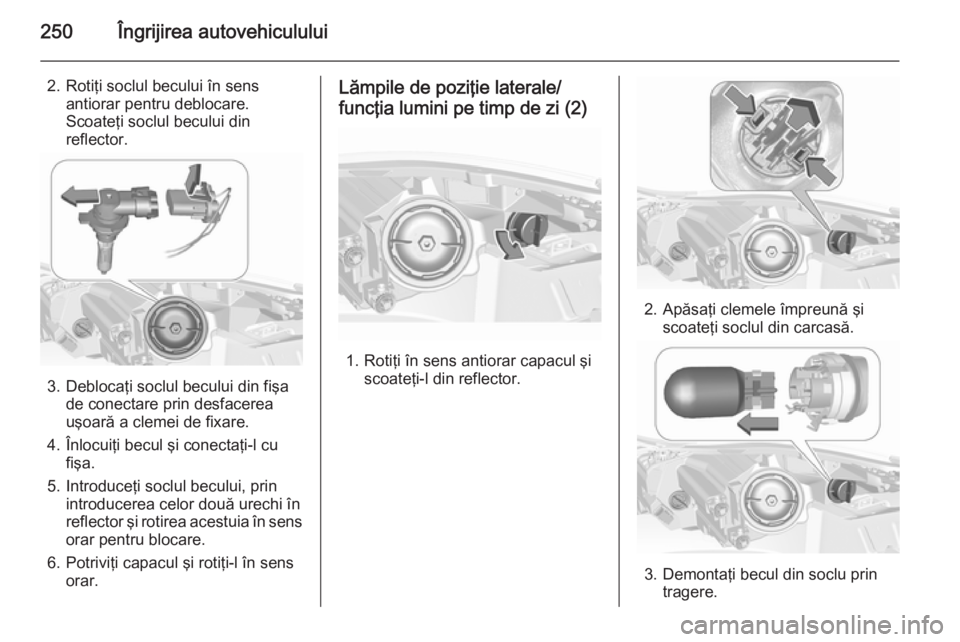

250Îngrijirea autovehiculului
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin desfacerea
uşoară a clemei de fixare.
4. Înlocuiţi becul şi conectaţi-l cu fişa.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi (2)
1. Rotiţi în sens antiorar capacul şi scoateţi-l din reflector.
2. Apăsaţi clemele împreună şiscoateţi soclul din carcasă.
3. Demontaţi becul din soclu prin tragere.

Îngrijirea autovehiculului251

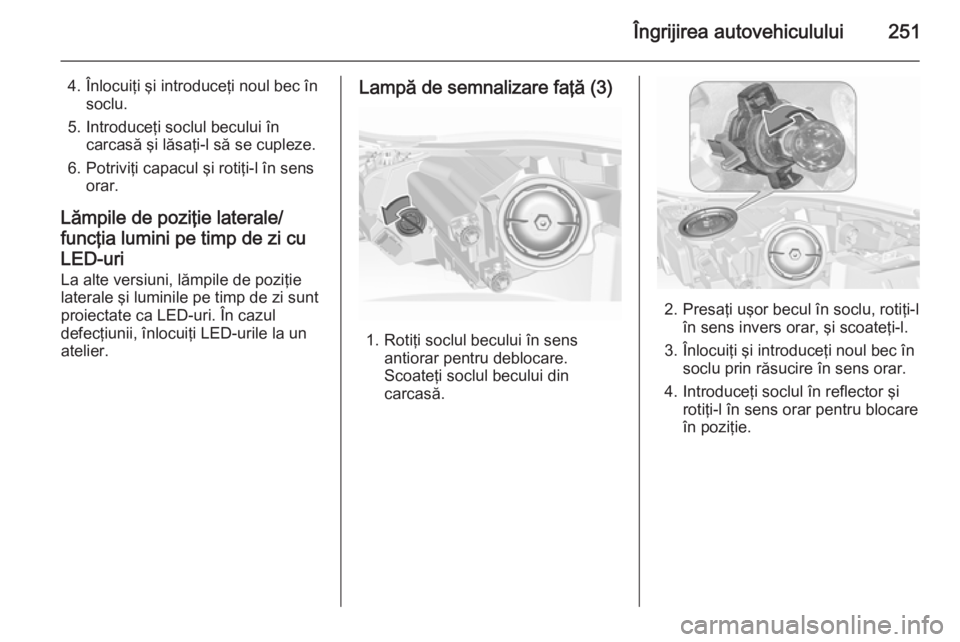

4. Înlocuiţi şi introduceţi noul bec însoclu.
5. Introduceţi soclul becului în carcasă şi lăsaţi-l să se cupleze.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu
LED-uri
La alte versiuni, lămpile de poziţie
laterale şi luminile pe timp de zi sunt
proiectate ca LED-uri. În cazul
defecţiunii, înlocuiţi LED-urile la un
atelier.Lampă de semnalizare faţă (3)
1. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
carcasă.
2. Presaţi uşor becul în soclu, rotiţi-l în sens invers orar, şi scoateţi-l.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul în reflector şi rotiţi-l în sens orar pentru blocare
în poziţie.

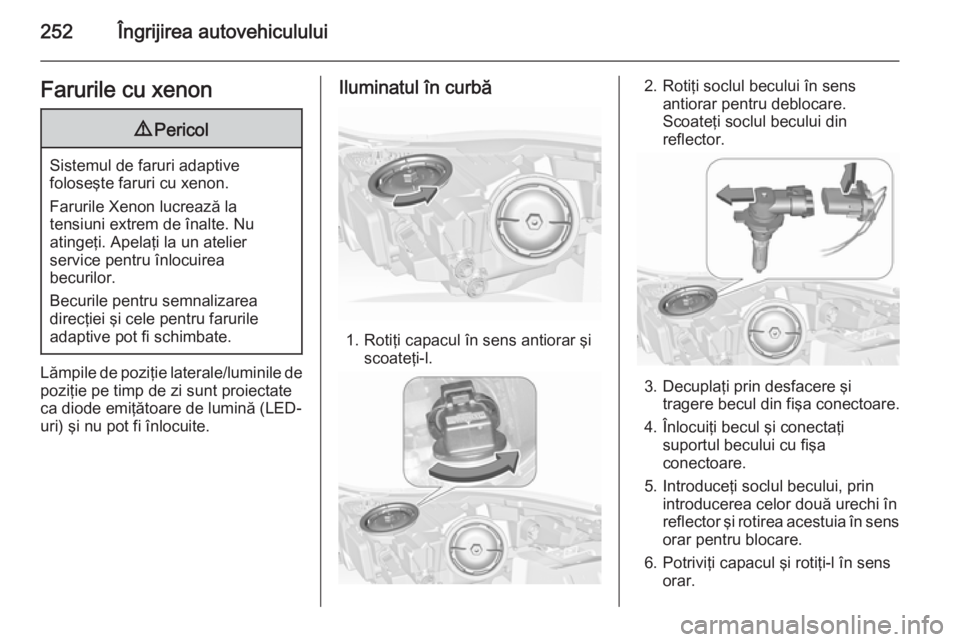

252Îngrijirea autovehicululuiFarurile cu xenon9Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Becurile pentru semnalizarea
direcţiei şi cele pentru farurile
adaptive pot fi schimbate.
Lămpile de poziţie laterale/luminile de
poziţie pe timp de zi sunt proiectate
ca diode emiţătoare de lumină (LED-
uri) şi nu pot fi înlocuite.
Iluminatul în curbă
1. Rotiţi capacul în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin desfacere şi tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

Îngrijirea autovehiculului253

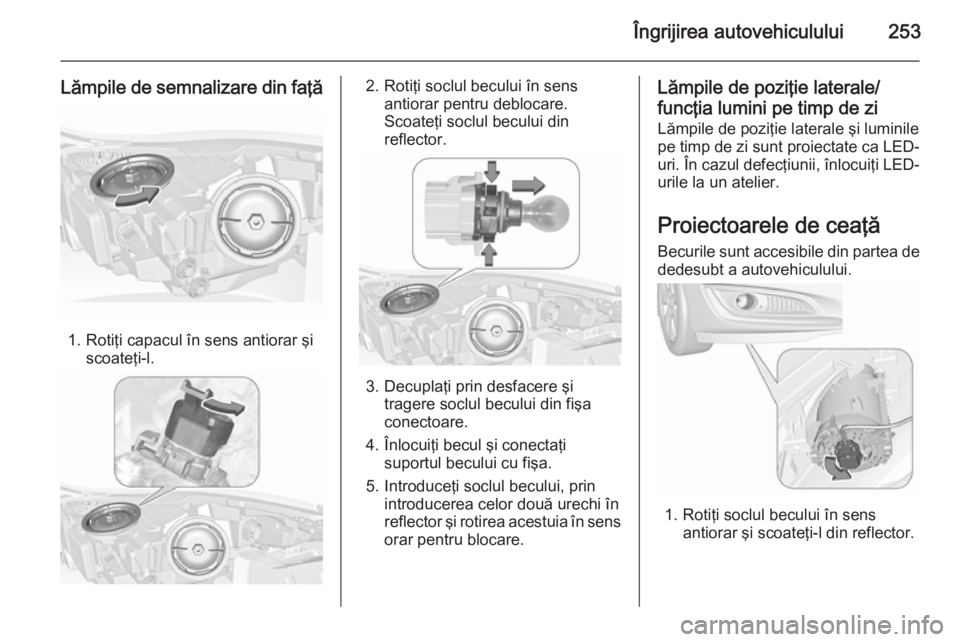

Lămpile de semnalizare din faţă
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin desfacere şi tragere soclul becului din fişa
conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi Lămpile de poziţie laterale şi luminile
pe timp de zi sunt proiectate ca LED-
uri. În cazul defecţiunii, înlocuiţi LED- urile la un atelier.
Proiectoarele de ceaţă
Becurile sunt accesibile din partea de
dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.

254Îngrijirea autovehiculului

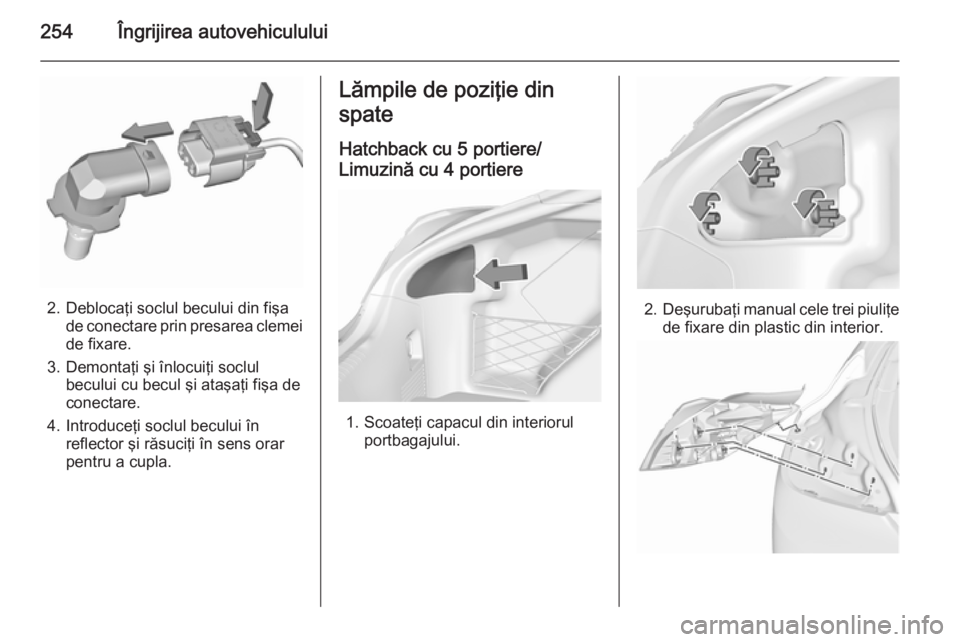

2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector şi răsuciţi în sens orar
pentru a cupla.
Lămpile de poziţie din
spate
Hatchback cu 5 portiere/
Limuzină cu 4 portiere
1. Scoateţi capacul din interiorul portbagajului.
2.Deşurubaţi manual cele trei piuliţe
de fixare din plastic din interior.

Îngrijirea autovehiculului255

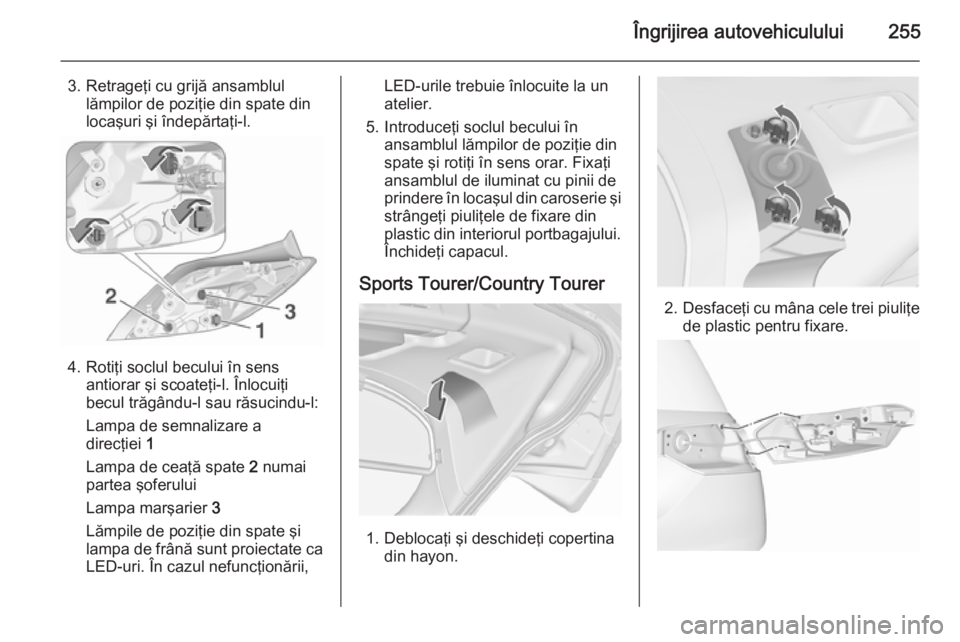

3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul trăgându-l sau răsucindu-l:
Lampa de semnalizare a direcţiei 1
Lampa de ceaţă spate 2 numai
partea şoferului
Lampa marşarier 3
Lămpile de poziţie din spate şi
lampa de frână sunt proiectate ca
LED-uri. În cazul nefuncţionării,
LED-urile trebuie înlocuite la un
atelier.
5. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Închideţi capacul.
Sports Tourer/Country Tourer
1. Deblocaţi şi deschideţi copertina din hayon.
2.Desfaceţi cu mâna cele trei piuliţe
de plastic pentru fixare.

256Îngrijirea autovehiculului

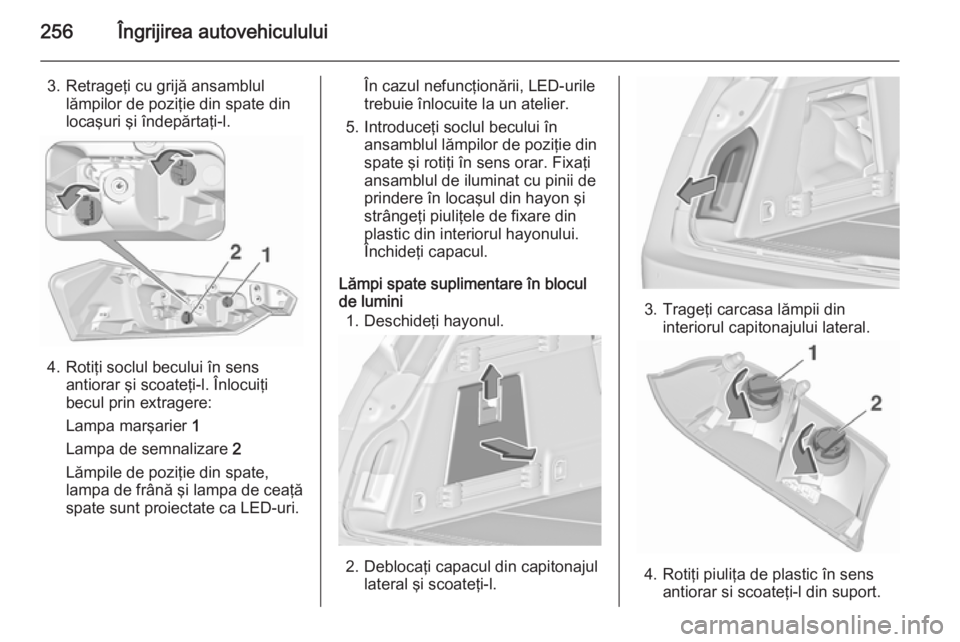

3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul prin extragere:
Lampa marşarier 1
Lampa de semnalizare 2
Lămpile de poziţie din spate,
lampa de frână şi lampa de ceaţă
spate sunt proiectate ca LED-uri.
În cazul nefuncţionării, LED-urile
trebuie înlocuite la un atelier.
5. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din hayon şi
strângeţi piuliţele de fixare din
plastic din interiorul hayonului.
Închideţi capacul.
Lămpi spate suplimentare în blocul
de lumini
1. Deschideţi hayonul.
2. Deblocaţi capacul din capitonajul lateral şi scoateţi-l.
3. Trageţi carcasa lămpii dininteriorul capitonajului lateral.
4. Rotiţi piuliţa de plastic în sensantiorar si scoateţi-l din suport.

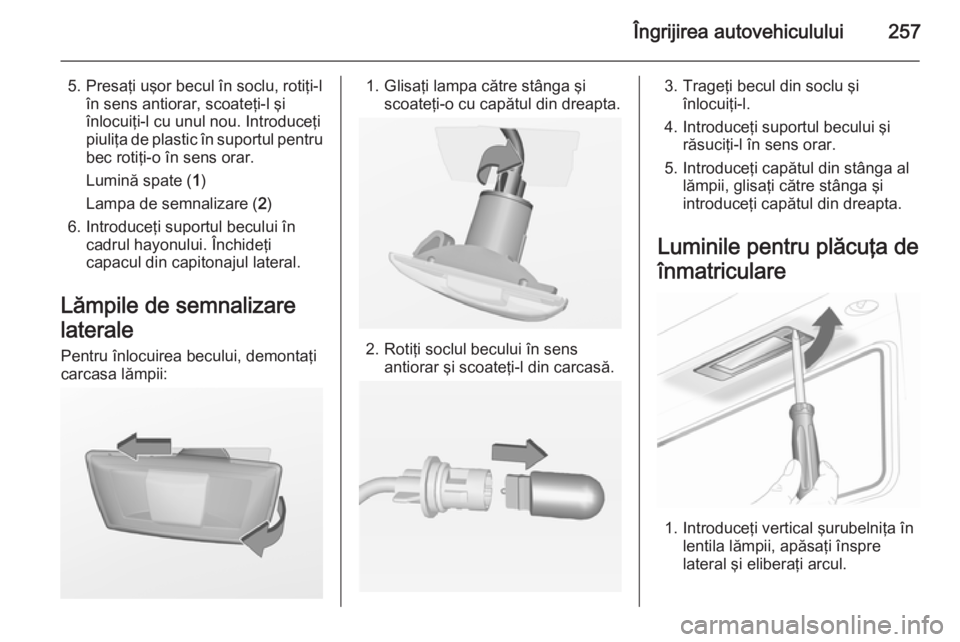

Îngrijirea autovehiculului257
5. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou. Introduceţi
piuliţa de plastic în suportul pentru
bec rotiţi-o în sens orar.
Lumină spate ( 1)
Lampa de semnalizare ( 2)
6. Introduceţi suportul becului în cadrul hayonului. Închideţi
capacul din capitonajul lateral.
Lămpile de semnalizare
laterale Pentru înlocuirea becului, demontaţi
carcasa lămpii:1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de
înmatriculare
1. Introduceţi vertical şurubelniţa în lentila lămpii, apăsaţi înspre
lateral şi eliberaţi arcul.

258Îngrijirea autovehiculului

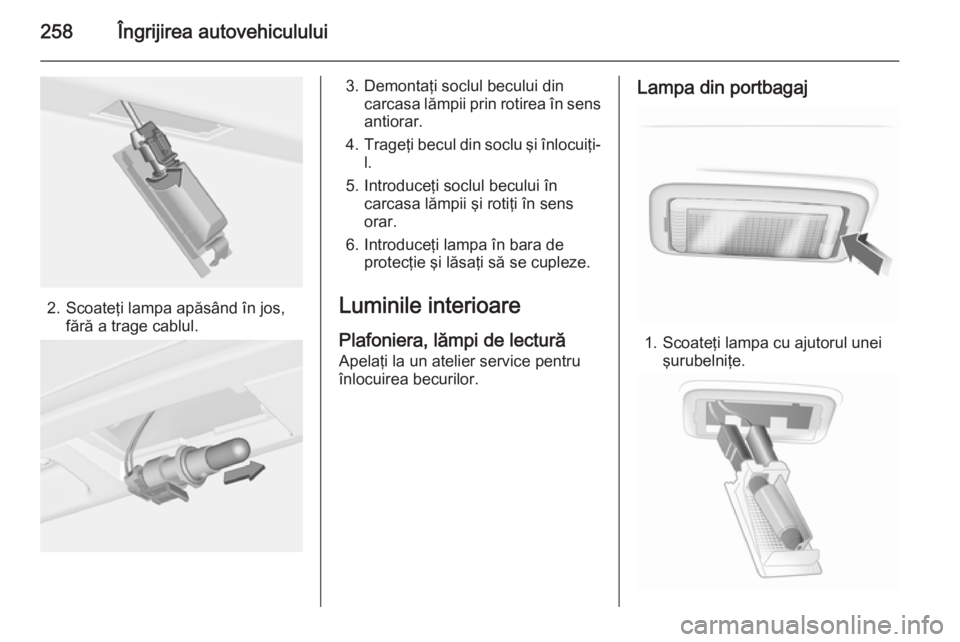

2. Scoateţi lampa apăsând în jos,fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-
l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.Lampa din portbagaj
1. Scoateţi lampa cu ajutorul unei şurubelniţe.
