Îngrijirea autovehiculului259
2. Apăsaţi uşor becul către clemaelastică şi scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Iluminatul panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
■ în partea stângă-faţă a compartimentului motor
■ la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului
■ în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.

260Îngrijirea autovehiculului
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Penseta pentru siguranţe Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară sau laterală cu ajutorul pensetei şi
scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.

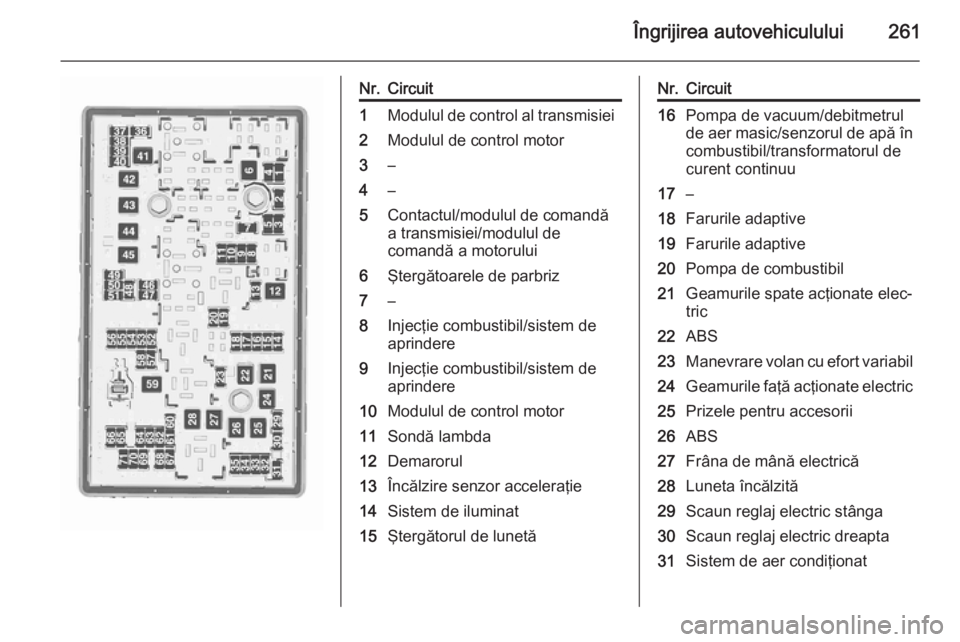

Îngrijirea autovehiculului261
Nr.Circuit1Modulul de control al transmisiei2Modulul de control motor3–4–5Contactul/modulul de comandă
a transmisiei/modulul de
comandă a motorului6Ştergătoarele de parbriz7–8Injecţie combustibil/sistem de
aprindere9Injecţie combustibil/sistem de
aprindere10Modulul de control motor11Sondă lambda12Demarorul13Încălzire senzor acceleraţie14Sistem de iluminat15Ştergătorul de lunetăNr.Circuit16Pompa de vacuum/debitmetrul
de aer masic/senzorul de apă în
combustibil/transformatorul de
curent continuu17–18Farurile adaptive19Farurile adaptive20Pompa de combustibil21Geamurile spate acţionate elec‐
tric22ABS23Manevrare volan cu efort variabil24Geamurile faţă acţionate electric25Prizele pentru accesorii26ABS27Frâna de mână electrică28Luneta încălzită29Scaun reglaj electric stânga30Scaun reglaj electric dreapta31Sistem de aer condiţionat

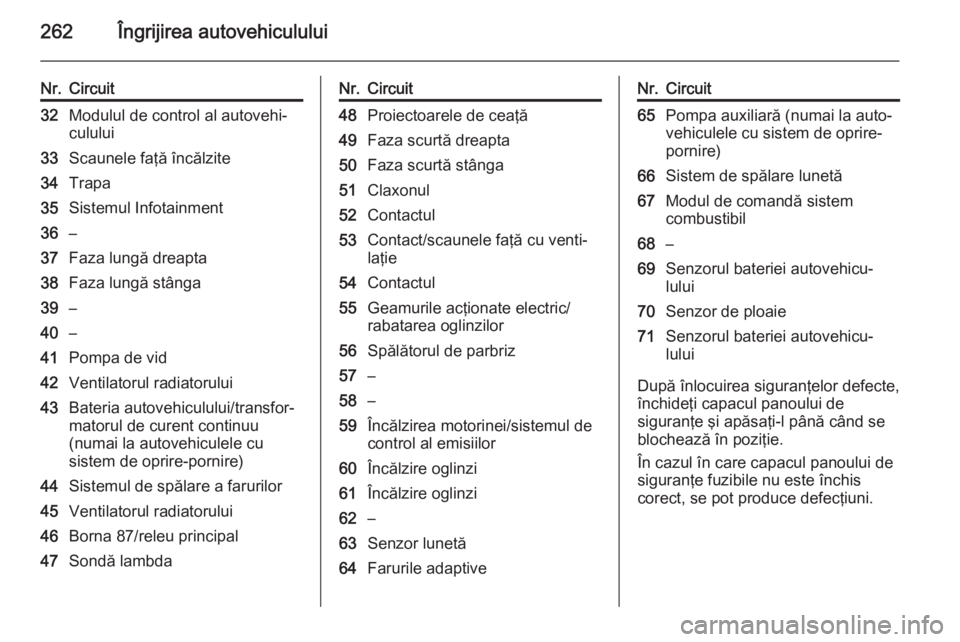

262Îngrijirea autovehiculului
Nr.Circuit32Modulul de control al autovehi‐
culului33Scaunele faţă încălzite34Trapa35Sistemul Infotainment36–37Faza lungă dreapta38Faza lungă stânga39–40–41Pompa de vid42Ventilatorul radiatorului43Bateria autovehiculului/transfor‐
matorul de curent continuu
(numai la autovehiculele cu
sistem de oprire-pornire)44Sistemul de spălare a farurilor45Ventilatorul radiatorului46Borna 87/releu principal47Sondă lambdaNr.Circuit48Proiectoarele de ceaţă49Faza scurtă dreapta50Faza scurtă stânga51Claxonul52Contactul53Contact/scaunele faţă cu venti‐
laţie54Contactul55Geamurile acţionate electric/
rabatarea oglinzilor56Spălătorul de parbriz57–58–59Încălzirea motorinei/sistemul de
control al emisiilor60Încălzire oglinzi61Încălzire oglinzi62–63Senzor lunetă64Farurile adaptiveNr.Circuit65Pompa auxiliară (numai la auto‐
vehiculele cu sistem de oprire-
pornire)66Sistem de spălare lunetă67Modul de comandă sistem
combustibil68–69Senzorul bateriei autovehicu‐
lului70Senzor de ploaie71Senzorul bateriei autovehicu‐
lului
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.

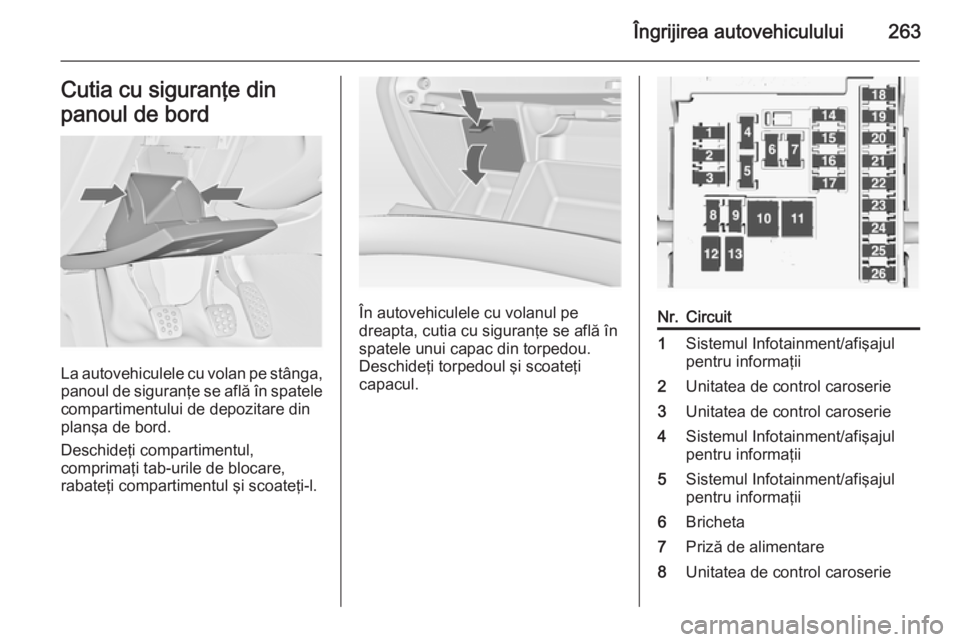

Îngrijirea autovehiculului263Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul,
comprimaţi tab-urile de blocare,
rabateţi compartimentul şi scoateţi-l.
În autovehiculele cu volanul pe
dreapta, cutia cu siguranţe se află în
spatele unui capac din torpedou.
Deschideţi torpedoul şi scoateţi
capacul.
Nr.Circuit1Sistemul Infotainment/afişajul
pentru informaţii2Unitatea de control caroserie3Unitatea de control caroserie4Sistemul Infotainment/afişajul
pentru informaţii5Sistemul Infotainment/afişajul
pentru informaţii6Bricheta7Priză de alimentare8Unitatea de control caroserie

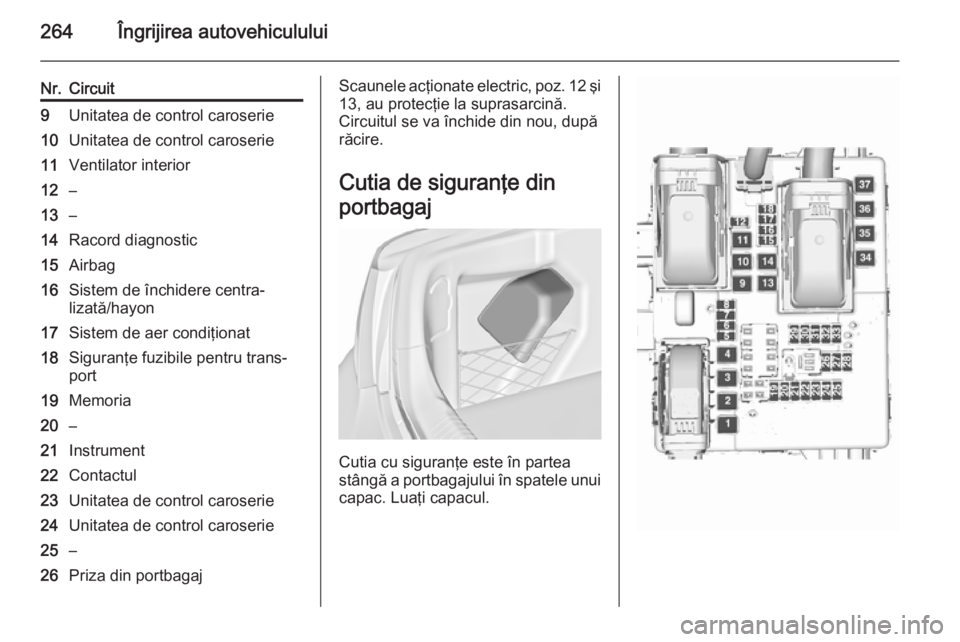

264Îngrijirea autovehiculului
Nr.Circuit9Unitatea de control caroserie10Unitatea de control caroserie11Ventilator interior12–13–14Racord diagnostic15Airbag16Sistem de închidere centra‐
lizată/hayon17Sistem de aer condiţionat18Siguranţe fuzibile pentru trans‐
port19Memoria20–21Instrument22Contactul23Unitatea de control caroserie24Unitatea de control caroserie25–26Priza din portbagajScaunele acţionate electric, poz. 12 şi 13, au protecţie la suprasarcină.
Circuitul se va închide din nou, după
răcire.
Cutia de siguranţe din
portbagaj
Cutia cu siguranţe este în partea
stângă a portbagajului în spatele unui capac. Luaţi capacul.

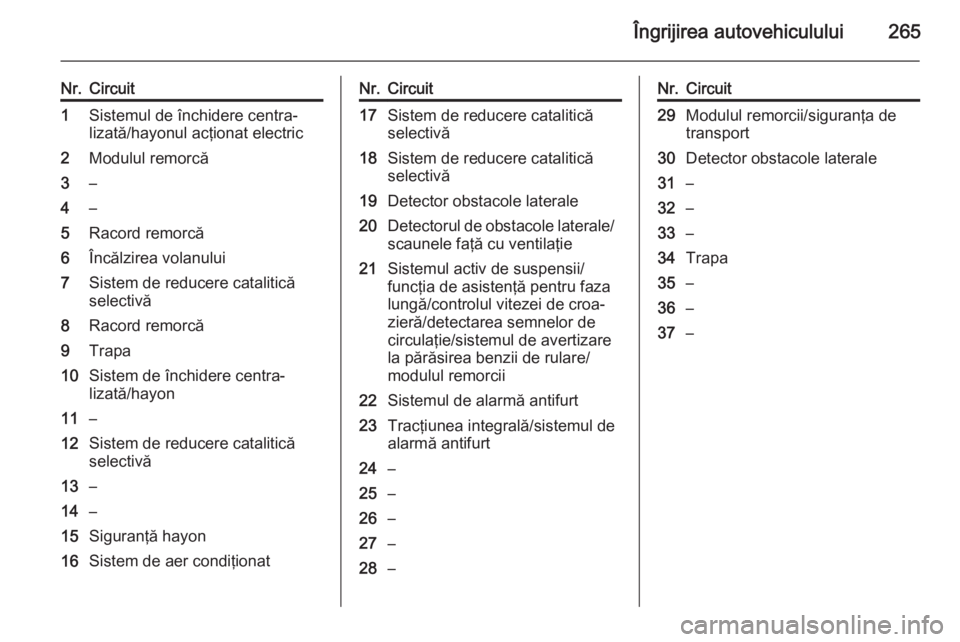

Îngrijirea autovehiculului265
Nr.Circuit1Sistemul de închidere centra‐
lizată/hayonul acţionat electric2Modulul remorcă3–4–5Racord remorcă6Încălzirea volanului7Sistem de reducere catalitică
selectivă8Racord remorcă9Trapa10Sistem de închidere centra‐
lizată/hayon11–12Sistem de reducere catalitică
selectivă13–14–15Siguranţă hayon16Sistem de aer condiţionatNr.Circuit17Sistem de reducere catalitică
selectivă18Sistem de reducere catalitică
selectivă19Detector obstacole laterale20Detectorul de obstacole laterale/ scaunele faţă cu ventilaţie21Sistemul activ de suspensii/
funcţia de asistenţă pentru faza
lungă/controlul vitezei de croa‐
zieră/detectarea semnelor de
circulaţie/sistemul de avertizare
la părăsirea benzii de rulare/
modulul remorcii22Sistemul de alarmă antifurt23Tracţiunea integrală/sistemul de
alarmă antifurt24–25–26–27–28–Nr.Circuit29Modulul remorcii/siguranţa de
transport30Detector obstacole laterale31–32–33–34Trapa35–36–37–

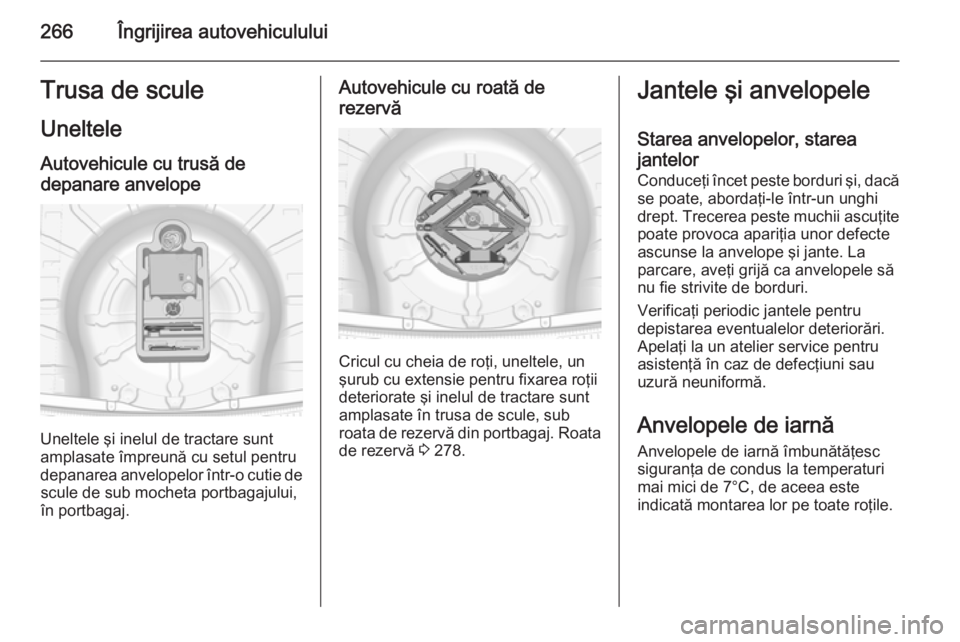

266Îngrijirea autovehicululuiTrusa de sculeUneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi inelul de tractare sunt
amplasate împreună cu setul pentru
depanarea anvelopelor într-o cutie de scule de sub mocheta portbagajului,în portbagaj.
Autovehicule cu roată de
rezervă
Cricul cu cheia de roţi, uneltele, un
şurub cu extensie pentru fixarea roţii
deteriorate şi inelul de tractare sunt
amplasate în trusa de scule, sub
roata de rezervă din portbagaj. Roata
de rezervă 3 278.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor Conduceţi încet peste borduri şi, dacăse poate, abordaţi-le într-un unghi
drept. Trecerea peste muchii ascuţite
poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă Anvelopele de iarnă îmbunătăţesc
siguranţa de condus la temperaturi
mai mici de 7°C, de aceea este
indicată montarea lor pe toate roţile.

Îngrijirea autovehiculului267
În conformitate cu reglementările
specifice la nivel de ţară, ataşaţi o
etichetă autocolantă referitoare la
viteză în câmpul de vizibilitate al
şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 313.
Hatchback cu 5 portiere, limuzină cu
4 portiere, Sports tourer
Dimensiunile anvelopelor
205/60 R 16 şi 235/45 R 18 sunt
adecvate numai ca anvelope de
iarnă.
Etichetele anvelopelor De ex. 215/60 R 16 95 H215=lăţime anvelopă, în mm60=raport secţiuni (înălţime/ lăţime
anvelopă), în %R=model bandă: RadialRF=tip: Cu flancuri întărite
(RunFlat)16=diametru roată, în inci95=indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=literă cod de vitezăCodul literal de viteză:Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Anvelopele direcţionale trebuie
montate aşa încât să se rotească în direcţia corectă. Direcţia de rotaţie
corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi de roata de rezervă. Regula se
aplică şi pentru autovehiculele cu
sistem de monitorizare a presiunii în
anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 313.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelope reci.
Acestea sunt valabile atât pentru anvelope de vară, cât şi pentru
anvelope de iarnă.
Presiunea în anvelopa roţii de
rezervă va lua în considerare sarcina
maximă autorizată.

268Îngrijirea autovehiculului
Presiunea ECO în anvelope serveştepentru obţinerea celui mai scăzut
nivel posibil pentru consumul de
combustibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi puntea de tracţiune şi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 299.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 313.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitateCEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
anvelopei la un autovehicul cu sistem
de monitorizare a presiunii, decuplaţi
contactul. După reglarea presiunii în
anvelope, cuplaţi contactul şi selectaţi
setarea corespunzătoare de la
pagina Tyre load (Sarcină anvelope)
din Centrul de informaţii pentru şofer, 3 117.
Sistemul de monitorizare a
presiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope verifică presiunea tuturor celor patru roţi o dată pe minut cândviteza autovehiculului depăşeşte oanumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări cu privire la o stare de
presiune scăzută în anvelope şi nu înlocuieşte întreţinerea periodicăefectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
