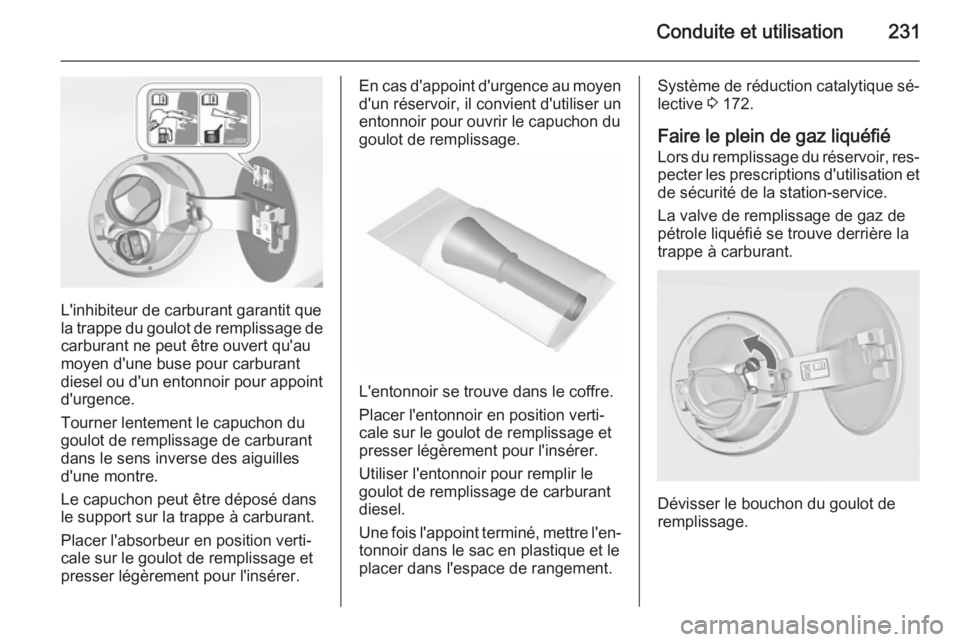

Conduite et utilisation231
L'inhibiteur de carburant garantit que
la trappe du goulot de remplissage de
carburant ne peut être ouvert qu'au
moyen d'une buse pour carburant
diesel ou d'un entonnoir pour appoint d'urgence.
Tourner lentement le capuchon du goulot de remplissage de carburant
dans le sens inverse des aiguilles
d'une montre.
Le capuchon peut être déposé dans
le support sur la trappe à carburant.
Placer l'absorbeur en position verti‐
cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
En cas d'appoint d'urgence au moyen d'un réservoir, il convient d'utiliser un
entonnoir pour ouvrir le capuchon du
goulot de remplissage.
L'entonnoir se trouve dans le coffre.
Placer l'entonnoir en position verti‐ cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant
diesel.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
Système de réduction catalytique sé‐ lective 3 172.
Faire le plein de gaz liquéfié
Lors du remplissage du réservoir, res‐ pecter les prescriptions d'utilisation etde sécurité de la station-service.
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.

Conduite et utilisation233
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.

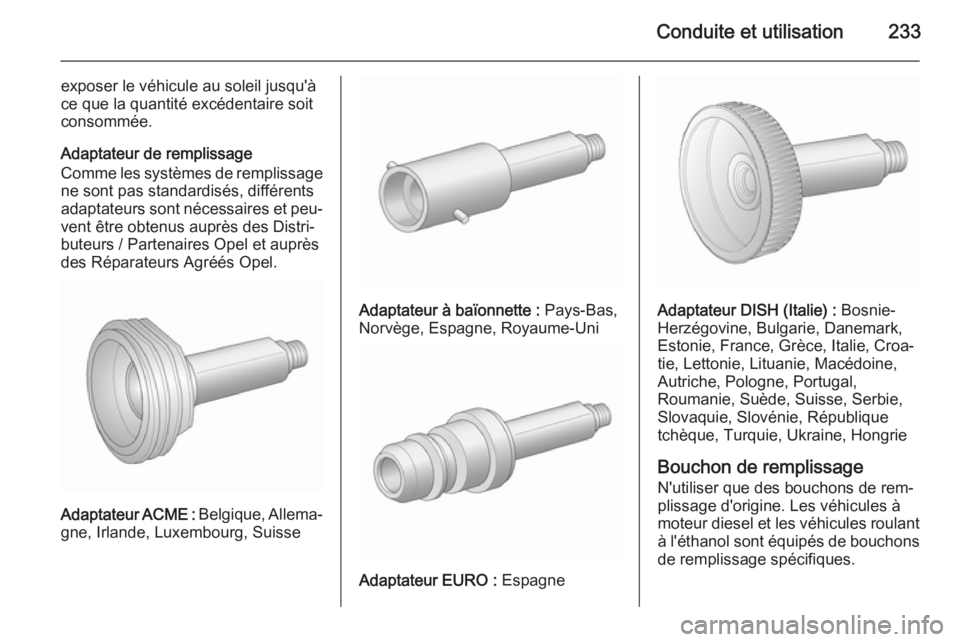

Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et peu‐
vent être obtenus auprès des Distri‐
buteurs / Partenaires Opel et auprès
des Réparateurs Agréés Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH (Italie) : Bosnie-
Herzégovine, Bulgarie, Danemark,
Estonie, France, Grèce, Italie, Croa‐
tie, Lettonie, Lituanie, Macédoine,
Autriche, Pologne, Portugal,
Roumanie, Suède, Suisse, Serbie,
Slovaquie, Slovénie, République
tchèque, Turquie, Ukraine, Hongrie
Bouchon de remplissage N'utiliser que des bouchons de rem‐
plissage d'origine. Les véhicules à
moteur diesel et les véhicules roulant
à l'éthanol sont équipés de bouchons de remplissage spécifiques.

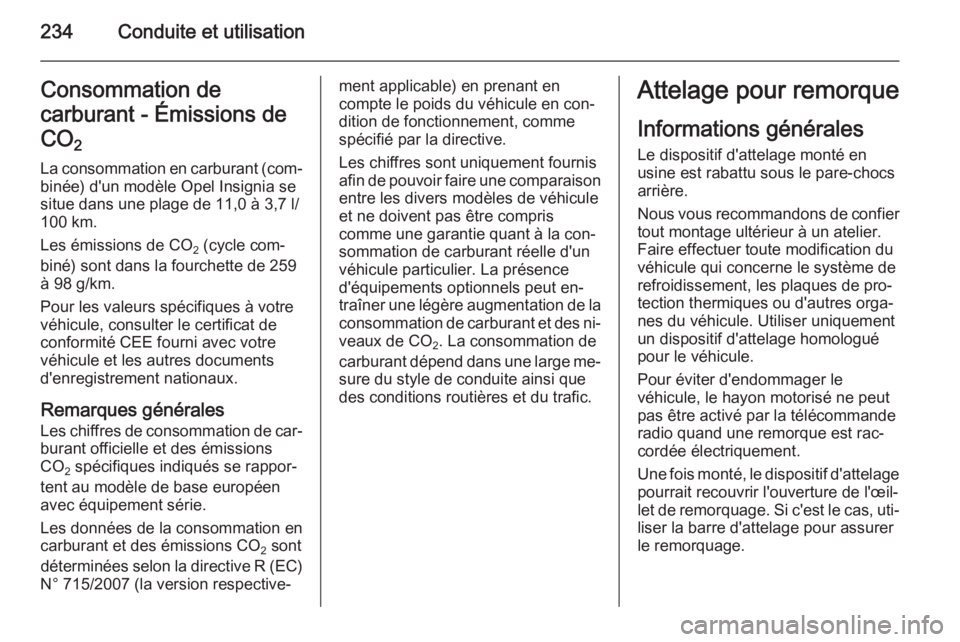

234Conduite et utilisationConsommation de
carburant - Émissions de
CO 2
La consommation en carburant (com‐ binée) d'un modèle Opel Insignia se
situe dans une plage de 11,0 à 3,7 l/ 100 km.
Les émissions de CO 2 (cycle com‐
biné) sont dans la fourchette de 259
à 98 g/km.
Pour les valeurs spécifiques à votre véhicule, consulter le certificat de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales
Les chiffres de consommation de car‐
burant officielle et des émissions
CO 2 spécifiques indiqués se rappor‐
tent au modèle de base européen
avec équipement série.
Les données de la consommation en
carburant et des émissions CO 2 sont
déterminées selon la directive R (EC)
N° 715/2007 (la version respective‐ment applicable) en prenant en
compte le poids du véhicule en con‐
dition de fonctionnement, comme spécifié par la directive.
Les chiffres sont uniquement fournis
afin de pouvoir faire une comparaison
entre les divers modèles de véhicule
et ne doivent pas être compris
comme une garantie quant à la con‐ sommation de carburant réelle d'un
véhicule particulier. La présence
d'équipements optionnels peut en‐
traîner une légère augmentation de la consommation de carburant et des ni‐
veaux de CO 2. La consommation de
carburant dépend dans une large me‐
sure du style de conduite ainsi que
des conditions routières et du trafic.Attelage pour remorque
Informations générales Le dispositif d'attelage monté en
usine est rabattu sous le pare-chocs
arrière.
Nous vous recommandons de confier
tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de pro‐
tection thermiques ou d'autres orga‐
nes du véhicule. Utiliser uniquement
un dispositif d'attelage homologué
pour le véhicule.
Pour éviter d'endommager le
véhicule, le hayon motorisé ne peut
pas être activé par la télécommande
radio quand une remorque est rac‐
cordée électriquement.
Une fois monté, le dispositif d'attelage
pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas, uti‐ liser la barre d'attelage pour assurer
le remorquage.

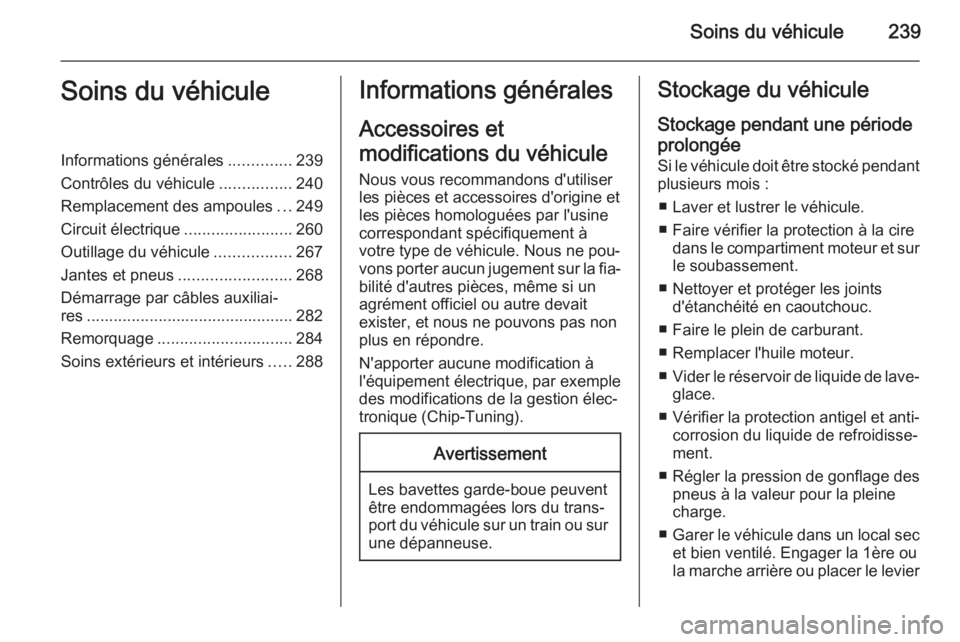

Soins du véhicule239Soins du véhiculeInformations générales..............239
Contrôles du véhicule ................240
Remplacement des ampoules ...249
Circuit électrique ........................260
Outillage du véhicule .................267
Jantes et pneus ......................... 268
Démarrage par câbles auxiliai‐
res .............................................. 282
Remorquage .............................. 284
Soins extérieurs et intérieurs .....288Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Faire le plein de carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.
■ Garer le véhicule dans un local sec
et bien ventilé. Engager la 1ère ou
la marche arrière ou placer le levier

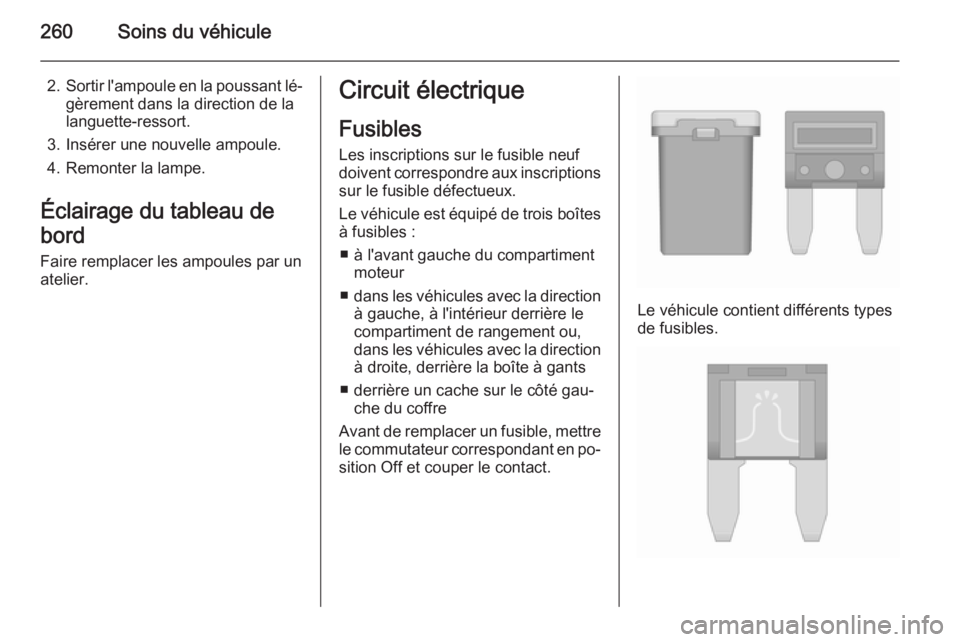

260Soins du véhicule
2.Sortir l'ampoule en la poussant lé‐
gèrement dans la direction de lalanguette-ressort.
3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
■ à l'avant gauche du compartiment moteur
■ dans les véhicules avec la direction
à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction
à droite, derrière la boîte à gants
■ derrière un cache sur le côté gau‐ che du coffre
Avant de remplacer un fusible, mettre le commutateur correspondant en po‐sition Off et couper le contact.
Le véhicule contient différents types
de fusibles.

268Soins du véhiculeJantes et pneusÉtat des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 314.
Modèle berline 5 portes, berline 4
portes, Sports tourerLes tailles de pneus 205/60 R 16 et
235/45 R 18 sont uniquement adap‐
tées aux pneus d'hiver.
Désignations des pneus
par exemple 215/60 R 16 95 H215=largeur des pneus, mm60=rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R=type de carcasse : radialeRF=type : RunFlat16=diamètre des jantes, en pou‐
ces95=indice de capacité de charge
par exemple : 95 correspond à 690 kgH=indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/hPneus à sens de roulement
imposé Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens
de rotation correct est reconnaissable au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.

Soins du véhicule269

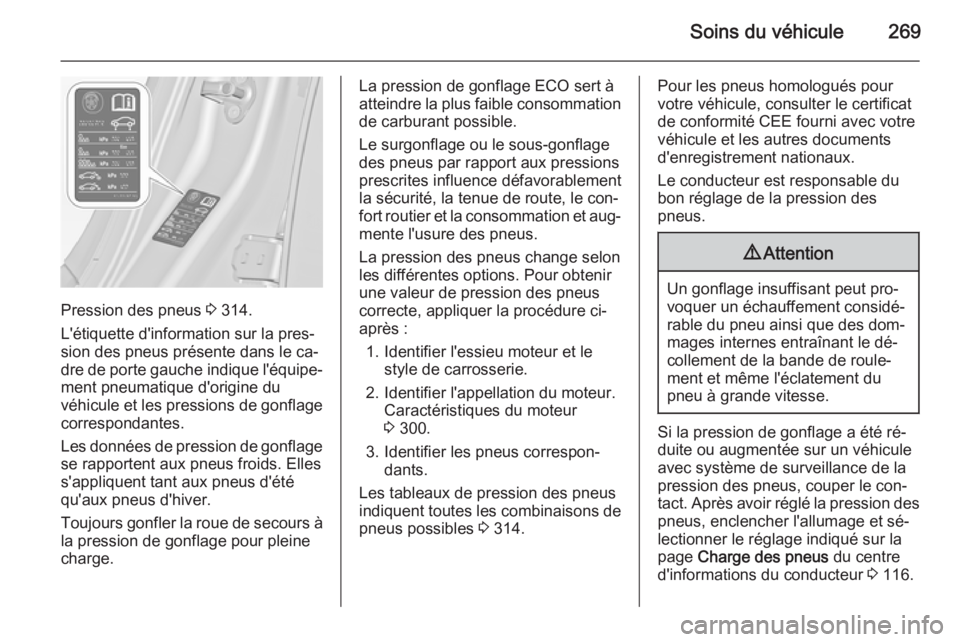

Pression des pneus 3 314.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte gauche indique l'équipe‐
ment pneumatique d'origine du
véhicule et les pressions de gonflage correspondantes.
Les données de pression de gonflage
se rapportent aux pneus froids. Elles s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus correcte, appliquer la procédure ci-
après :
1. Identifier l'essieu moteur et le style de carrosserie.
2. Identifier l'appellation du moteur. Caractéristiques du moteur
3 300.
3. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 314.Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage a été ré‐ duite ou augmentée sur un véhicule
avec système de surveillance de la
pression des pneus, couper le con‐
tact. Après avoir réglé la pression des pneus, enclencher l'allumage et sé‐
lectionner le réglage indiqué sur la
page Charge des pneus du centre
d'informations du conducteur 3 116.

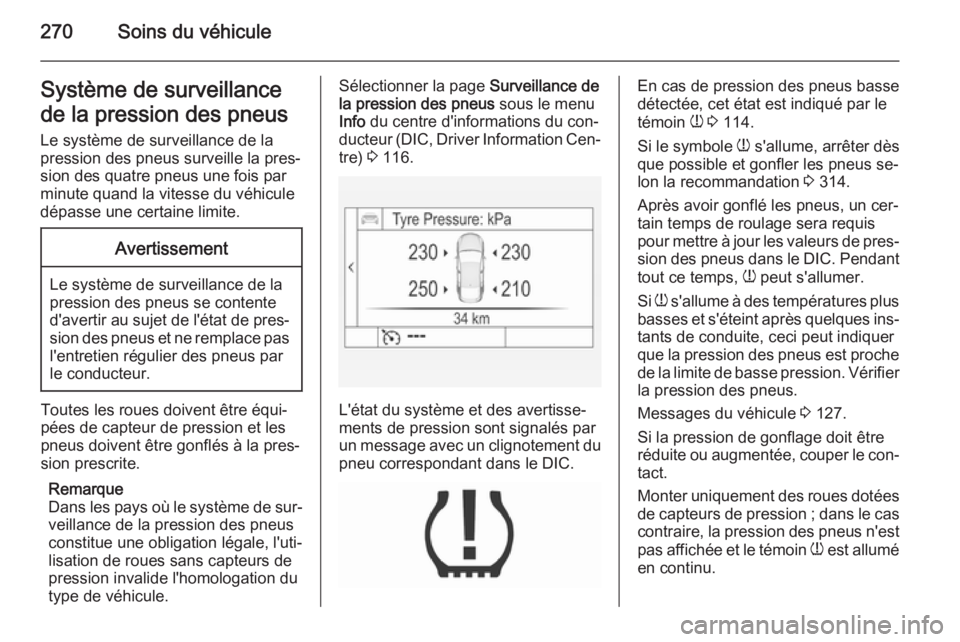

270Soins du véhiculeSystème de surveillance
de la pression des pneus Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de pres‐ sion des pneus et ne remplace pas l'entretien régulier des pneus par
le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du type de véhicule.
Sélectionner la page Surveillance de
la pression des pneus sous le menu
Info du centre d'informations du con‐
ducteur (DIC, Driver Information Cen‐
tre) 3 116.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le DIC.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 114.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 314.
Après avoir gonflé les pneus, un cer‐
tain temps de roulage sera requis
pour mettre à jour les valeurs de pres‐ sion des pneus dans le DIC. Pendant
tout ce temps, w peut s'allumer.
Si w s'allume à des températures plus
basses et s'éteint après quelques ins‐ tants de conduite, ceci peut indiquer
que la pression des pneus est proche
de la limite de basse pression. Vérifier
la pression des pneus.
Messages du véhicule 3 127.
Si la pression de gonflage doit être réduite ou augmentée, couper le con‐
tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.

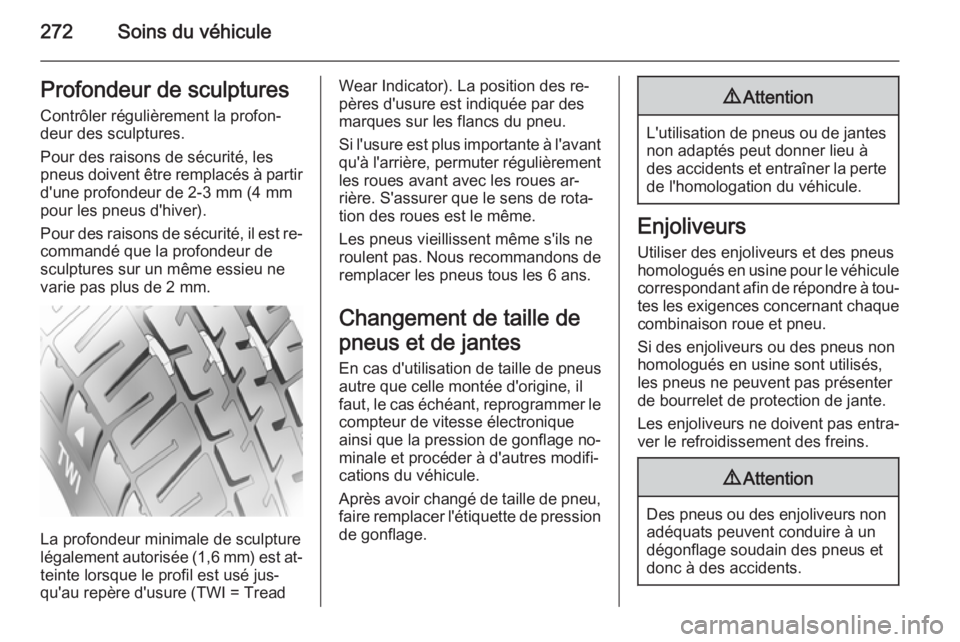

272Soins du véhiculeProfondeur de sculpturesContrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé que la profondeur de
sculptures sur un même essieu ne
varie pas plus de 2 mm.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant qu'à l'arrière, permuter régulièrement
les roues avant avec les roues ar‐
rière. S'assurer que le sens de rota‐
tion des roues est le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille depneus et de jantes
En cas d'utilisation de taille de pneus autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le compteur de vitesse électroniqueainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.

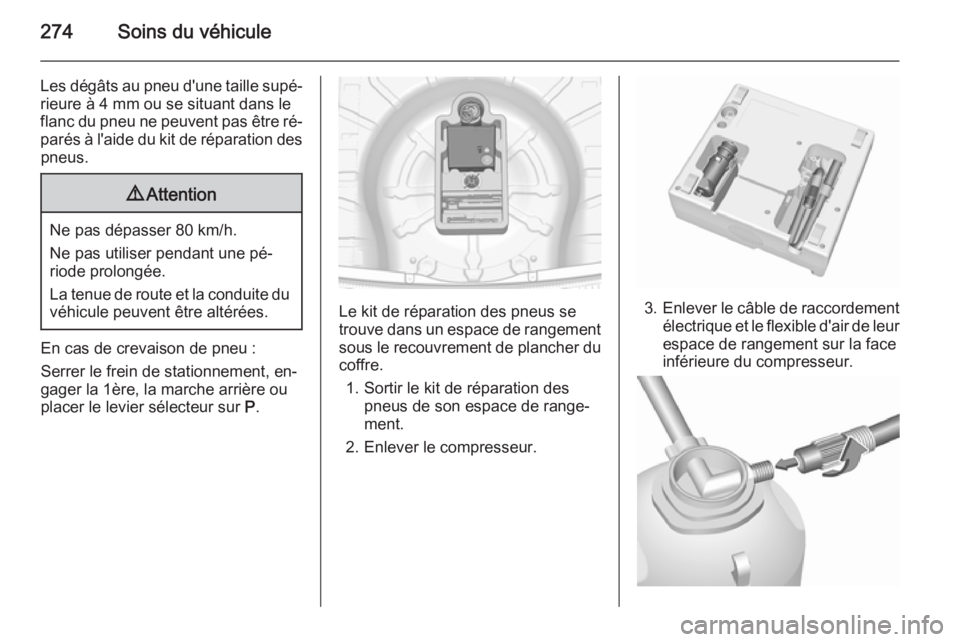

274Soins du véhicule
Les dégâts au pneu d'une taille supé‐rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être ré‐
parés à l'aide du kit de réparation des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une pé‐
riode prolongée.
La tenue de route et la conduite du véhicule peuvent être altérées.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus se
trouve dans un espace de rangement
sous le recouvrement de plancher du coffre.
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
