Page 37 of 355
Clés, portes et vitres35
d'un cycle désactiveront la fonction.
Dans ce cas, fermer ou ouvrir le
hayon manuellement.
Le hayon motorisé dispose de cap‐
teurs antipincement sur les bords la‐
téraux. Si les capteurs détectent des
obstacles entre le hayon et le châssis, le hayon va s'ouvrir jusqu'à ce qu'il
soit à nouveau activé ou fermé ma‐
nuellement.
La fonction de protection est confir‐
mée par un signal sonore avertisseur.
Enlever tous les obstacles avant de
reprendre la manœuvre motorisée
normale.
Si le véhicule est équipé d'un dispo‐
sitif d'attelage monté en usine et
qu'une remorque est électriquement
connectée, le hayon motorisé peut
uniquement être ouvert par le biais du
commutateur du pavé tactile ou fermé
par le biais de G dans le hayon ou‐
vert. S'assurer qu'aucun obstacle
n'est présent dans la zone de mou‐ vement.Remarques générales sur la
manœuvre du hayon9 Danger
Ne pas rouler avec le hayon ouvert
ou entrouvert, par exemple lors‐
que vous transportez des objets
encombrants, car des gaz
d'échappement toxiques, invisi‐
bles et inodores, pourraient péné‐
trer dans le véhicule. Ceux-ci peu‐ vent rendre inconscients et sont
mortels.
Avertissement
Avant d'ouvrir le hayon, vérifier
l'absence d'obstacles en hauteur,
tels qu'une porte de garage, pour
éviter d'endommager le hayon. Toujours vérifier la zone de mou‐
vement au-dessus et derrière le
hayon.
Remarque
Hayon motorisé: Si les vérins d'ou‐
verture du hayon perdent de la pres‐ sion, le hayon tombe un peu et est
ensuite arrêté par le système. En‐
suite, le hayon est ouvert et fermé de manière électrique. À ce moment,
les feux arrière clignotent et une sonnerie retentit. Après la fermeture,
le hayon peut ne pas fonctionner
avant d'avoir été réparé par un ate‐
lier.
Remarque
La manœuvre du hayon motorisé est désactivée si la tension de bat‐
terie est faible. Dans ce cas, il se
peut que le hayon ne puisse même plus être manœuvré manuellement.
Remarque
Avec le hayon motorisé désactivé et
toutes les portes déverrouillées, le
hayon peut être actionné manuelle‐
ment. Dans ce cas, la fermeture ma‐
nuelle du hayon nécessite un effort
nettement plus important.
Page 99 of 355
Instruments et commandes97
Une prise de courant 12 volts se
trouve derrière le couvercle de ran‐
gement sous la climatisation. Ap‐
puyer sur le couvercle pour l'ouvrir.
D'autres prises de courant 12 V sont
présentes de la console centrale
avant et arrière.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Une prise de courant 230 V est placée dans la console centrale arrière. Si le
contact est mis et qu'un appareil est
branché, une LED s'allume en vert
dans la prise.
La puissance maximale absorbée ne
doit pas dépasser 150 watts.9 Danger
La prise de courant est sous haute
tension électrique.
Quand le contact est coupé, les pri‐
ses de courant sont désactivées. En
outre, les prises de courant sont aussi désactivées si la tension de la batterie
du véhicule est trop faible.
Les accessoires électriques bran‐ chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, tels que char‐
geurs ou batteries.
Ne pas endommager les prises en
utilisant des fiches inadaptées.
Système Stop/Start 3 166.
Page 113 of 355
Instruments et commandes1119Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Il s'allume après avoir mis le contact, lorsque le frein de stationnement ma‐ nuel est serré 3 182.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé La pédale de frein doit être enfoncée
pour desserrer le frein de stationne‐
ment électrique 3 182.
La pédale d'embrayage doit être en‐
foncée pour démarrer le moteur en
mode Autostop. Système Stop/Start
3 166.
Clignotement La pédale d'embrayage doit être re‐
lâchée pour un démarrage principal
du moteur 3 18, 3 164.
Sur les écrans de niveau médian et
supérieur, le message d'actionne‐
ment de la pédale est indiqué au ni‐
veau du centre d'informations du con‐
ducteur 3 127.
Frein de stationnement
électrique
m s’allume ou clignote en rouge.
Allumé Le frein de stationnement électrique
est serré 3 182.
Clignotement
Le frein de stationnement électrique
n'est pas complètement serré ou des‐
serré. Enfoncer la pédale de frein et
essayer de réinitialiser le système en
desserrant puis en serrant le frein de
stationnement électrique. Si m conti‐
nue à clignoter, ne plus rouler et pren‐
dre contact avec un atelier.
Défaillance du frein de
stationnement électrique
j s’allume ou clignote en jaune.Allumé
Le frein de stationnement électrique
fonctionne en mode dégradé 3 182.
Clignotement
Le frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le sys‐ tème est opérationnel dès que le té‐
moin s’éteint.
Page 114 of 355

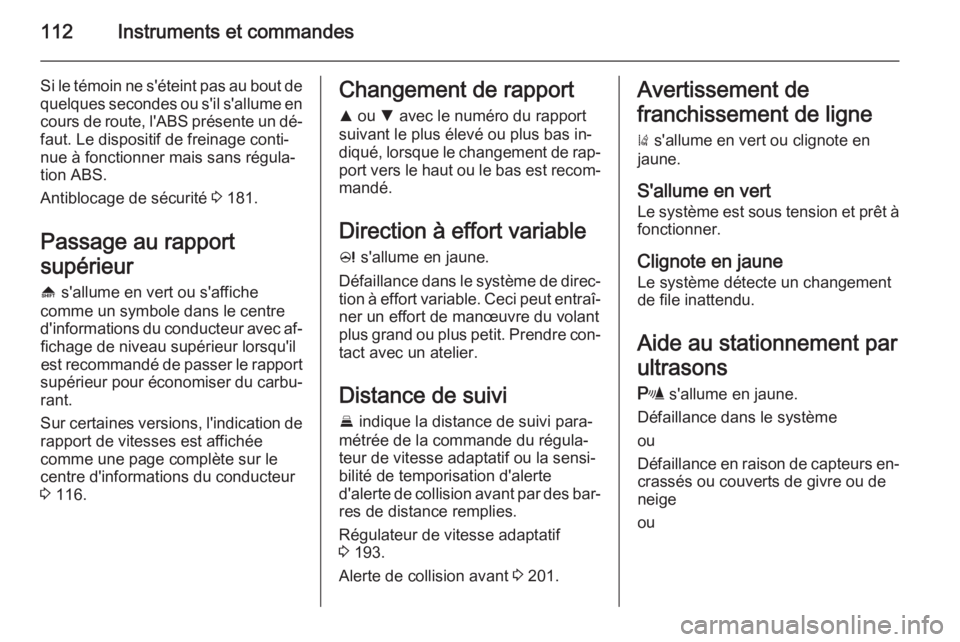

112Instruments et commandes
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un dé‐
faut. Le dispositif de freinage conti‐
nue à fonctionner mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 181.
Passage au rapport
supérieur
[ s'allume en vert ou s'affiche
comme un symbole dans le centre
d'informations du conducteur avec af‐ fichage de niveau supérieur lorsqu'il
est recommandé de passer le rapport
supérieur pour économiser du carbu‐ rant.
Sur certaines versions, l'indication de
rapport de vitesses est affichée
comme une page complète sur le
centre d'informations du conducteur
3 116.Changement de rapport
R ou S avec le numéro du rapport
suivant le plus élevé ou plus bas in‐
diqué, lorsque le changement de rap‐
port vers le haut ou le bas est recom‐ mandé.
Direction à effort variable c s'allume en jaune.
Défaillance dans le système de direc‐
tion à effort variable. Ceci peut entraî‐
ner un effort de manœuvre du volant
plus grand ou plus petit. Prendre con‐ tact avec un atelier.
Distance de suivi
E indique la distance de suivi para‐
métrée de la commande du régula‐
teur de vitesse adaptatif ou la sensi‐
bilité de temporisation d'alerte
d'alerte de collision avant par des bar‐ res de distance remplies.
Régulateur de vitesse adaptatif
3 193.
Alerte de collision avant 3 201.Avertissement de
franchissement de ligne
) s'allume en vert ou clignote en
jaune.
S'allume en vert
Le système est sous tension et prêt à fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.
Aide au stationnement parultrasons
r s'allume en jaune.
Défaillance dans le système
ou
Défaillance en raison de capteurs en‐ crassés ou couverts de givre ou de
neige
ou
Page 124 of 355
122Instruments et commandes
Menu de rendement
Le menu de rendement n'existe que
sur l'écran de niveau supérieur.
La liste suivante contient toutes les
pages possibles du menu Perfor‐ mance. Certaines pages peuvent être indisponibles pour votre véhicule par‐
ticulier.
Appuyer sur Q ou P pour sélection‐
ner une page :
■ page Performances
■ indication de force g
■ bulle de friction
■ accélération et freinage
■ temps au tour
En fonction des réglages de l'écran de niveau supérieur, le message
« Température d'huile », « Pression
d'huile » ou « Tension de batterie »
peut également être indiqué à gauche ou à droite du compteur de vitesse.
Page Performances
Indique la température de l'huile en
degrés Celcius.
Indique la pression d'huile en kPa.Indique la quantité absolue actuelle
de suralimentation turbo ajoutée.
Indication de force g
Indique la force des performances du véhicule. La quantité de force longi‐tudinale positive/négative et la force
latérale seront indiquées. L'unité de
valeur de la force g sera calculée et
affichée en tant que valeur numéri‐
que.
Bulle de friction
Un écran visuel à quatre quadrants,
montrant les quatre coins de la voi‐
ture, avec une « bulle » montrant où
la plus grande inertie est exercée sur
le véhicule.
Accélération et freinage
Affiche le pourcentage de pression
sur la pédale de frein ou d'accéléra‐
teur appliquée par le conducteur sous
forme de graphique à barre autour du périmètre extérieur de la zone du
DIC. Le côté gauche concerne l'ac‐
célération et le côté droit, le freinage.Temps au tour
La fonction Temps au tour mesure le
temps écoulé depuis la dernière fois
où l'utilisateur à lancé ou arrêté le
chronomètre au cours des cycles d'al‐ lumage. Les valeurs du chronomètre
sont affichées sous forme d'heures
jusqu'aux dixièmes de seconde. Lan‐
cer et arrêter le chronomètre en ap‐
puyant sur le bouton 9.
Les temps au tour actuel et précédent
sont affichés avec une précision d'un
dixième de seconde. Le gain ou la
perte de temps est indiquée sous
forme ss.s.
Menu audio
Le menu audio permet la navigation
pour la musique, la sélection des pré‐
férences ou le changement de source audio.
Voir le manuel de l'Infotainment Sys‐
tem.
Page 183 of 355

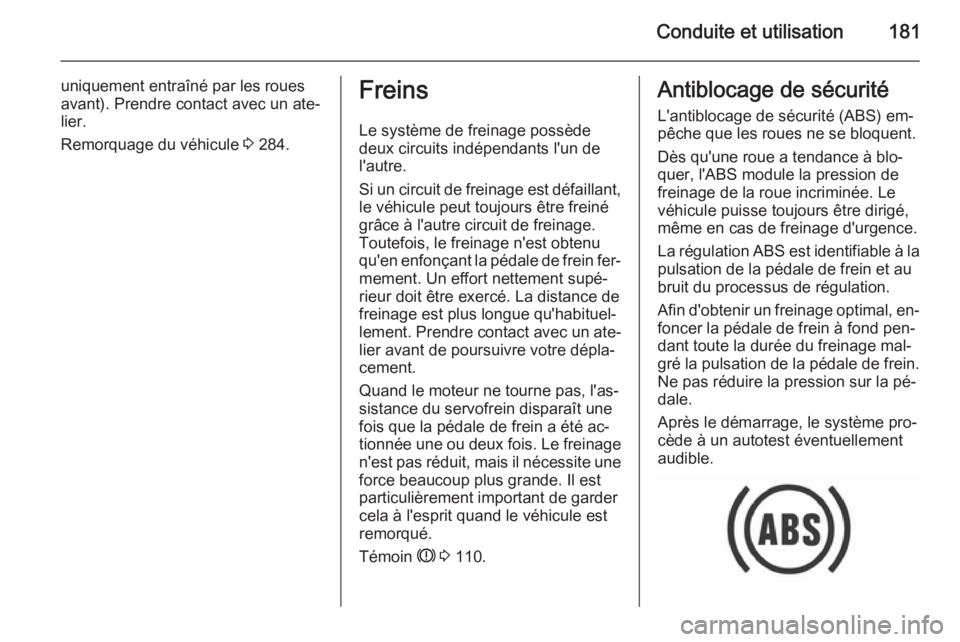

Conduite et utilisation181
uniquement entraîné par les roues
avant). Prendre contact avec un ate‐
lier.
Remorquage du véhicule 3 284.Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de
freinage est plus longue qu'habituel‐
lement. Prendre contact avec un ate‐
lier avant de poursuivre votre dépla‐
cement.
Quand le moteur ne tourne pas, l'as‐ sistance du servofrein disparaît unefois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une
force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 110.Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de freinage de la roue incriminée. Le
véhicule puisse toujours être dirigé,
même en cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pé‐
dale.
Après le démarrage, le système pro‐
cède à un autotest éventuellement
audible.
Page 184 of 355

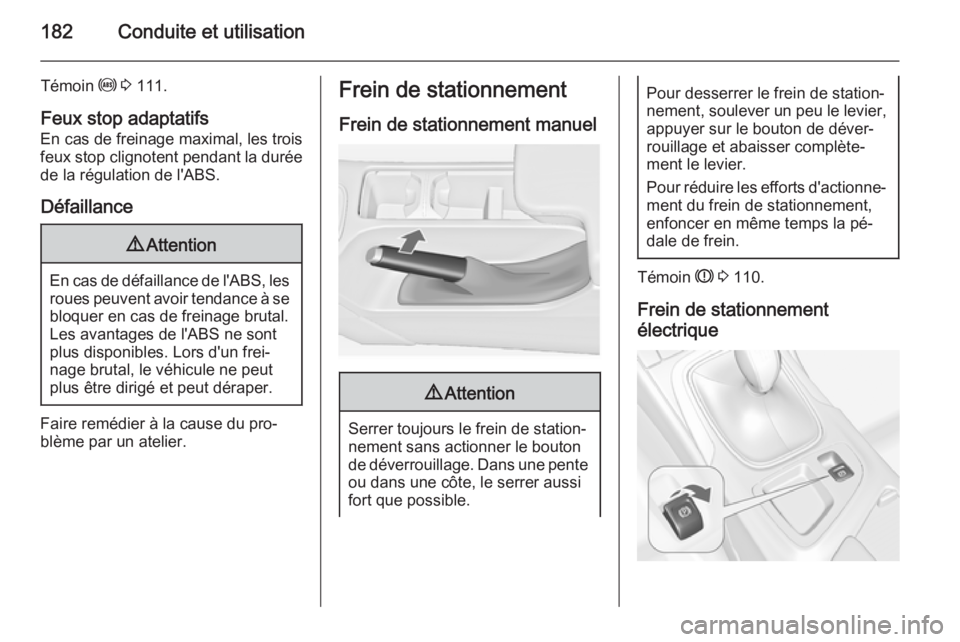

182Conduite et utilisation
Témoin u 3 111.
Feux stop adaptatifs
En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.
Frein de stationnement
Frein de stationnement manuel9 Attention
Serrer toujours le frein de station‐
nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussifort que possible.
Pour desserrer le frein de station‐
nement, soulever un peu le levier, appuyer sur le bouton de déver‐
rouillage et abaisser complète‐
ment le levier.
Pour réduire les efforts d'actionne‐
ment du frein de stationnement,
enfoncer en même temps la pé‐
dale de frein.
Témoin R 3 110.
Frein de stationnement
électrique
Page 189 of 355

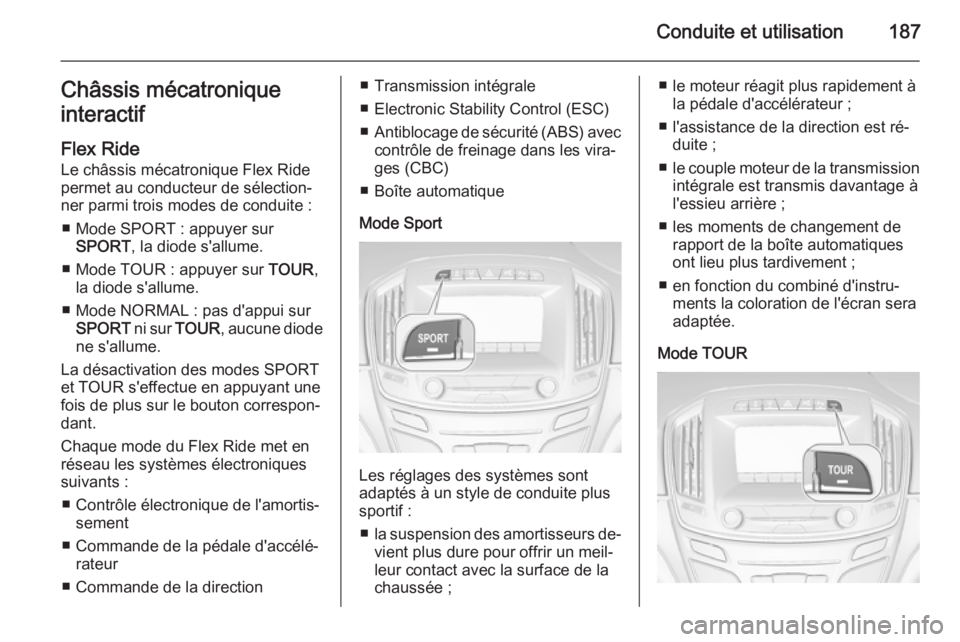

Conduite et utilisation187Châssis mécatronique
interactif
Flex Ride
Le châssis mécatronique Flex Ride
permet au conducteur de sélection‐
ner parmi trois modes de conduite :
■ Mode SPORT : appuyer sur SPORT , la diode s'allume.
■ Mode TOUR : appuyer sur TOUR,
la diode s'allume.
■ Mode NORMAL : pas d'appui sur SPORT ni sur TOUR , aucune diode
ne s'allume.
La désactivation des modes SPORT et TOUR s'effectue en appuyant une
fois de plus sur le bouton correspon‐
dant.
Chaque mode du Flex Ride met en réseau les systèmes électroniques
suivants :
■ Contrôle électronique de l'amortis‐ sement
■ Commande de la pédale d'accélé‐ rateur
■ Commande de la direction■ Transmission intégrale
■ Electronic Stability Control (ESC)
■ Antiblocage de sécurité (ABS) avec
contrôle de freinage dans les vira‐
ges (CBC)
■ Boîte automatique
Mode Sport
Les réglages des systèmes sont
adaptés à un style de conduite plus
sportif :
■ la suspension des amortisseurs de‐
vient plus dure pour offrir un meil‐leur contact avec la surface de la
chaussée ;
■ le moteur réagit plus rapidement à la pédale d'accélérateur ;
■ l'assistance de la direction est ré‐ duite ;
■ le couple moteur de la transmission
intégrale est transmis davantage à
l'essieu arrière ;
■ les moments de changement de rapport de la boîte automatiques
ont lieu plus tardivement ;
■ en fonction du combiné d'instru‐ ments la coloration de l'écran sera
adaptée.
Mode TOUR
Page 191 of 355

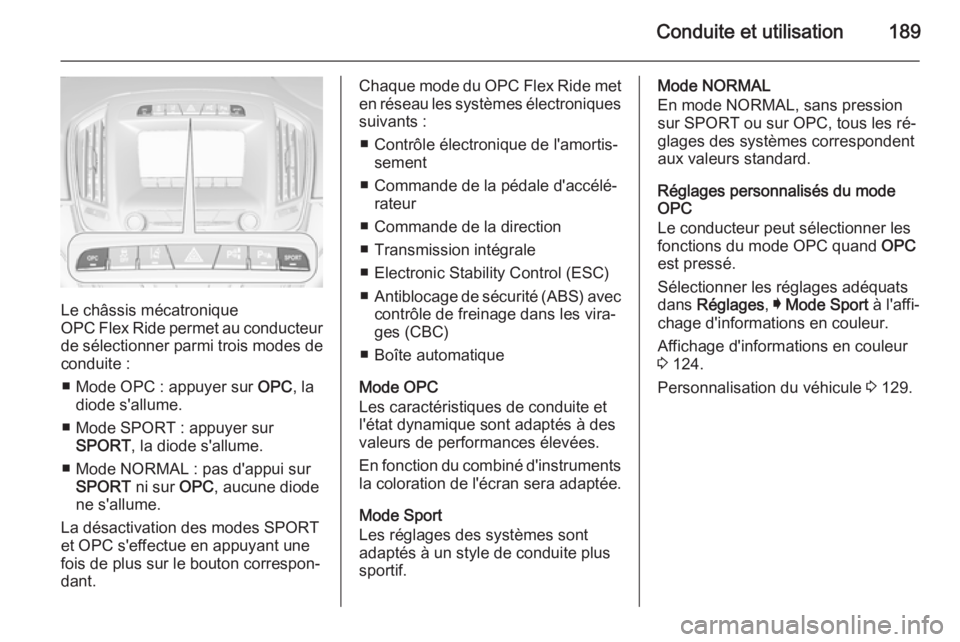

Conduite et utilisation189
Le châssis mécatronique
OPC Flex Ride permet au conducteur
de sélectionner parmi trois modes de
conduite :
■ Mode OPC : appuyer sur OPC, la
diode s'allume.
■ Mode SPORT : appuyer sur SPORT , la diode s'allume.
■ Mode NORMAL : pas d'appui sur SPORT ni sur OPC, aucune diode
ne s'allume.
La désactivation des modes SPORT
et OPC s'effectue en appuyant une
fois de plus sur le bouton correspon‐
dant.
Chaque mode du OPC Flex Ride met en réseau les systèmes électroniques
suivants :
■ Contrôle électronique de l'amortis‐ sement
■ Commande de la pédale d'accélé‐ rateur
■ Commande de la direction
■ Transmission intégrale
■ Electronic Stability Control (ESC)
■ Antiblocage de sécurité (ABS) avec
contrôle de freinage dans les vira‐
ges (CBC)
■ Boîte automatique
Mode OPC
Les caractéristiques de conduite et
l'état dynamique sont adaptés à des
valeurs de performances élevées.
En fonction du combiné d'instruments la coloration de l'écran sera adaptée.
Mode Sport
Les réglages des systèmes sont
adaptés à un style de conduite plus
sportif.Mode NORMAL
En mode NORMAL, sans pression
sur SPORT ou sur OPC, tous les ré‐
glages des systèmes correspondent
aux valeurs standard.
Réglages personnalisés du mode
OPC
Le conducteur peut sélectionner les
fonctions du mode OPC quand OPC
est pressé.
Sélectionner les réglages adéquats
dans Réglages , I Mode Sport à l'affi‐
chage d'informations en couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
Page 192 of 355

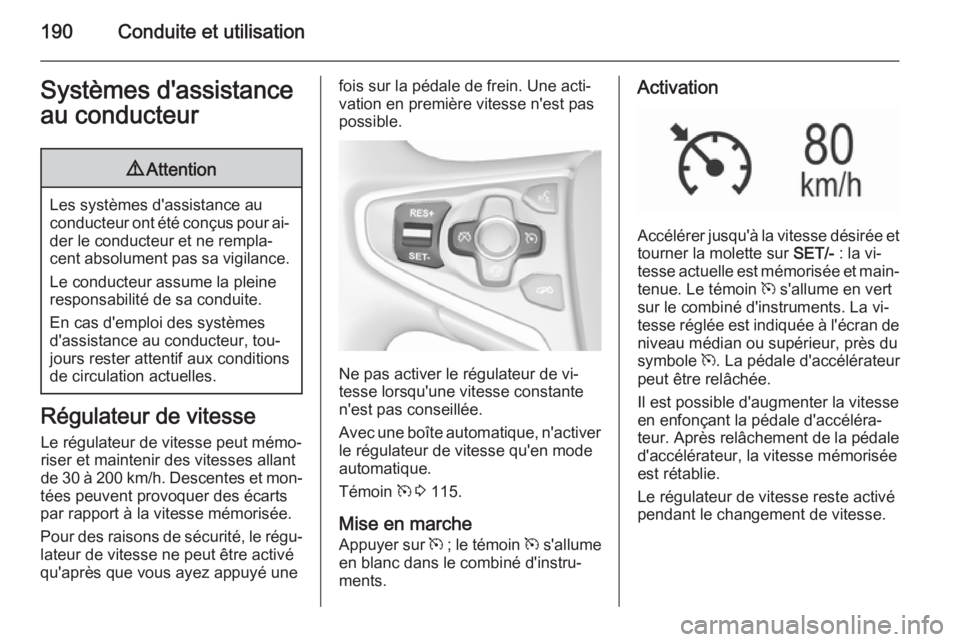

190Conduite et utilisationSystèmes d'assistance
au conducteur9 Attention
Les systèmes d'assistance au
conducteur ont été conçus pour ai‐ der le conducteur et ne rempla‐
cent absolument pas sa vigilance.
Le conducteur assume la pleine
responsabilité de sa conduite.
En cas d'emploi des systèmes
d'assistance au conducteur, tou‐
jours rester attentif aux conditions
de circulation actuelles.
Régulateur de vitesse
Le régulateur de vitesse peut mémo‐
riser et maintenir des vitesses allant
de 30 à 200 km/h. Descentes et mon‐
tées peuvent provoquer des écarts
par rapport à la vitesse mémorisée.
Pour des raisons de sécurité, le régu‐ lateur de vitesse ne peut être activé
qu'après que vous ayez appuyé une
fois sur la pédale de frein. Une acti‐
vation en première vitesse n'est pas
possible.
Ne pas activer le régulateur de vi‐
tesse lorsqu'une vitesse constante
n'est pas conseillée.
Avec une boîte automatique, n'activer
le régulateur de vitesse qu'en mode
automatique.
Témoin m 3 115.
Mise en marche Appuyer sur m ; le témoin m s'allume
en blanc dans le combiné d'instru‐
ments.
Activation
Accélérer jusqu'à la vitesse désirée et tourner la molette sur SET/- : la vi‐
tesse actuelle est mémorisée et main‐
tenue. Le témoin m s'allume en vert
sur le combiné d'instruments. La vi‐
tesse réglée est indiquée à l'écran de niveau médian ou supérieur, près dusymbole m. La pédale d'accélérateur
peut être relâchée.
Il est possible d'augmenter la vitesse
en enfonçant la pédale d'accéléra‐
teur. Après relâchement de la pédale
d'accélérateur, la vitesse mémorisée est rétablie.
Le régulateur de vitesse reste activé
pendant le changement de vitesse.
