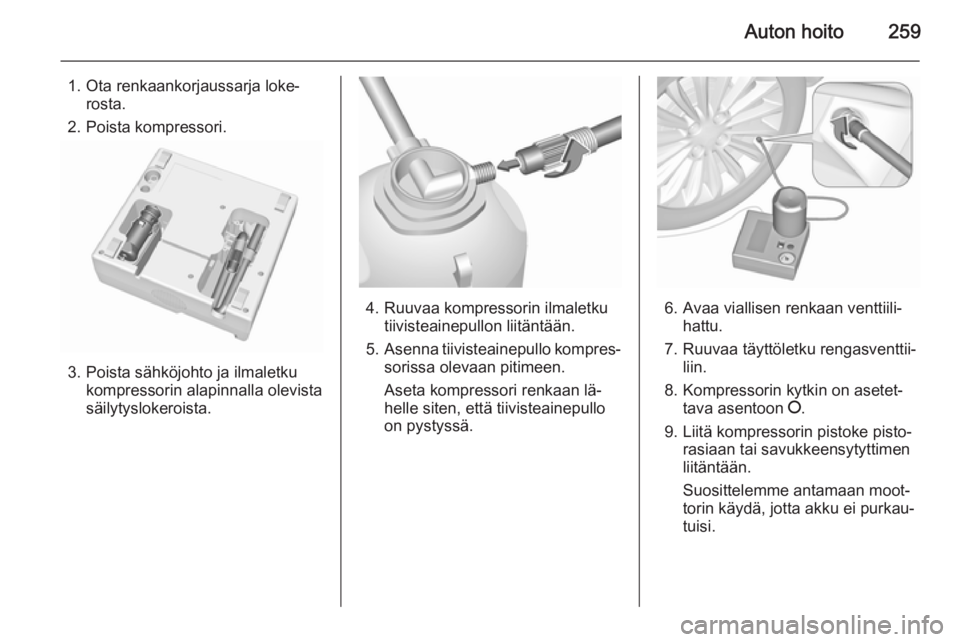

Auton hoito259
1. Ota renkaankorjaussarja loke‐rosta.
2. Poista kompressori.
3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan lä‐
helle siten, että tiivisteainepullo
on pystyssä.6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.

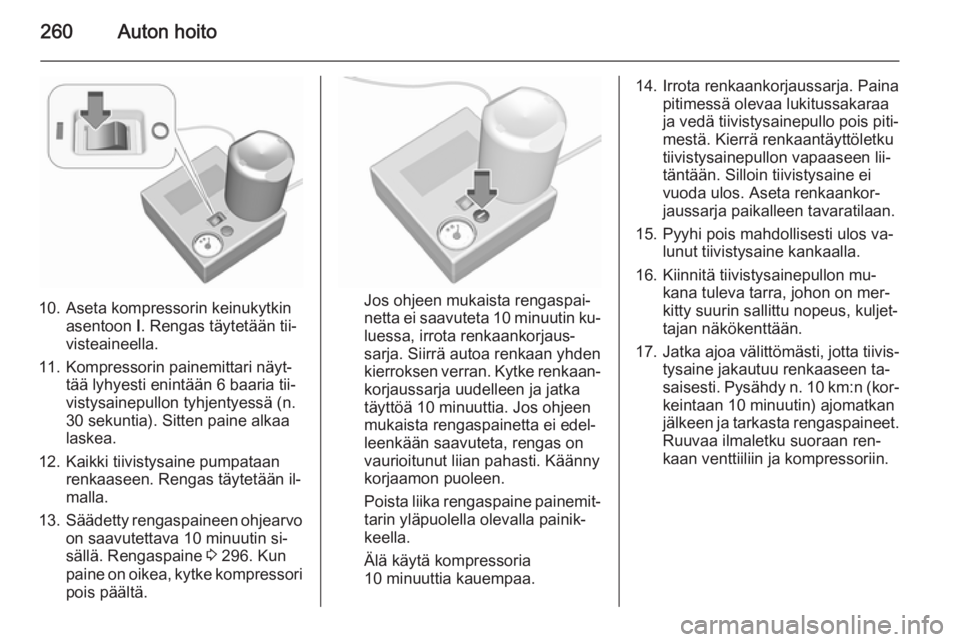

260Auton hoito
10. Aseta kompressorin keinukytkinasentoon I. Rengas täytetään tii‐
visteaineella.
11. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria tii‐
vistysainepullon tyhjentyessä (n.
30 sekuntia). Sitten paine alkaa
laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
13. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 296. Kun
paine on oikea, kytke kompressori pois päältä.Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐
korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
mukaista rengaspainetta ei edel‐
leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Poista liika rengaspaine painemit‐ tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria
10 minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Kierrä renkaantäyttöletku
tiivistysainepullon vapaaseen lii‐
täntään. Silloin tiivistysaine ei
vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mu‐ kana tuleva tarra, johon on mer‐
kitty suurin sallittu nopeus, kuljet‐
tajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n (kor‐ keintaan 10 minuutin) ajomatkan
jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan ren‐
kaan venttiiliin ja kompressoriin.

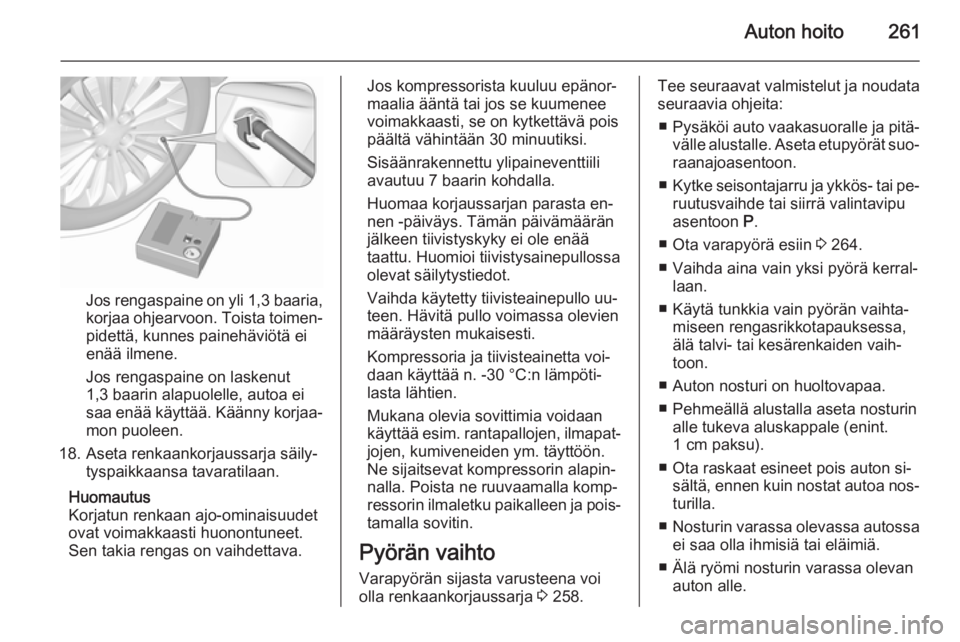

Auton hoito261
Jos rengaspaine on yli 1,3 baaria,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei
saa enää käyttää. Käänny korjaa‐
mon puoleen.
18. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet.
Sen takia rengas on vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta en‐
nen -päiväys. Tämän päivämäärän
jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo uu‐
teen. Hävitä pullo voimassa olevien
määräysten mukaisesti.
Kompressoria ja tiivisteainetta voi‐
daan käyttää n. -30 °C:n lämpöti‐
lasta lähtien.
Mukana olevia sovittimia voidaan
käyttää esim. rantapallojen, ilmapat‐ jojen, kumiveneiden ym. täyttöön.
Ne sijaitsevat kompressorin alapin‐
nalla. Poista ne ruuvaamalla komp‐
ressorin ilmaletku paikalleen ja pois‐
tamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 258.Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
■ Pysäköi auto vaakasuoralle ja pitä‐
välle alustalle. Aseta etupyörät suo‐
raanajoasentoon.
■ Kytke seisontajarru ja ykkös- tai pe‐
ruutusvaihde tai siirrä valintavipu
asentoon P.
■ Ota varapyörä esiin 3 264.
■ Vaihda aina vain yksi pyörä kerral‐ laan.
■ Käytä tunkkia vain pyörän vaihta‐ miseen rengasrikkotapauksessa,
älä talvi- tai kesärenkaiden vaih‐
toon.
■ Auton nosturi on huoltovapaa.
■ Pehmeällä alustalla aseta nosturin alle tukeva aluskappale (enint.
1 cm paksu).
■ Ota raskaat esineet pois auton si‐ sältä, ennen kuin nostat autoa nos‐
turilla.
■ Nosturin varassa olevassa autossa
ei saa olla ihmisiä tai eläimiä.
■ Älä ryömi nosturin varassa olevan auton alle.

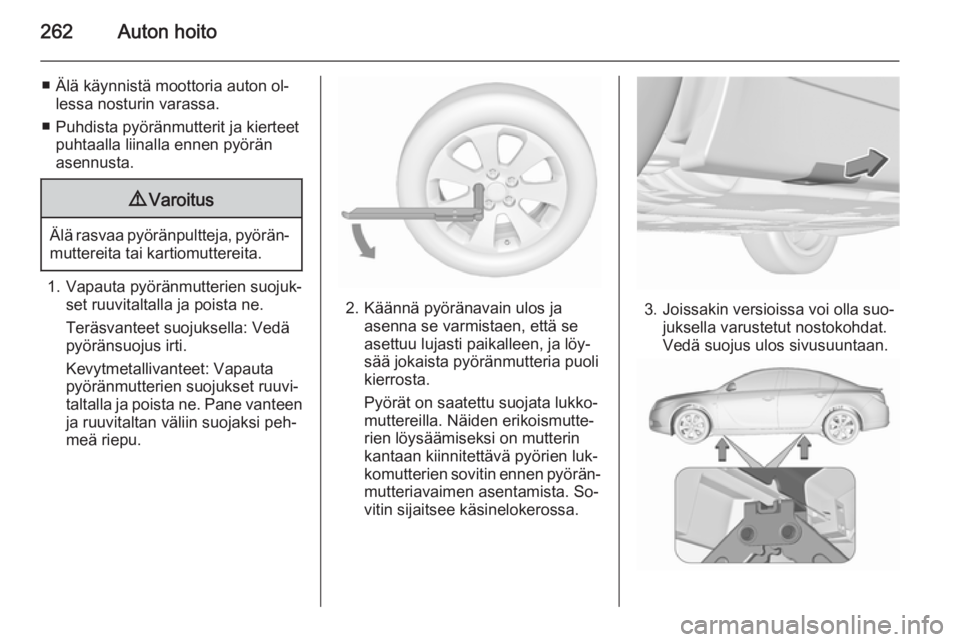

262Auton hoito
■ Älä käynnistä moottoria auton ol‐lessa nosturin varassa.
■ Puhdista pyöränmutterit ja kierteet puhtaalla liinalla ennen pyöränasennusta.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Vapauta pyöränmutterien suojuk‐
set ruuvitaltalla ja poista ne.
Teräsvanteet suojuksella: Vedä
pyöränsuojus irti.
Kevytmetallivanteet: Vapauta
pyöränmutterien suojukset ruuvi‐
taltalla ja poista ne. Pane vanteen
ja ruuvitaltan väliin suojaksi peh‐
meä riepu.
2. Käännä pyöränavain ulos ja asenna se varmistaen, että se
asettuu lujasti paikalleen, ja löy‐
sää jokaista pyöränmutteria puoli
kierrosta.
Pyörät on saatettu suojata lukko‐
muttereilla. Näiden erikoismutte‐ rien löysäämiseksi on mutterin
kantaan kiinnitettävä pyörien luk‐
komutterien sovitin ennen pyörän‐ mutteriavaimen asentamista. So‐
vitin sijaitsee käsinelokerossa.3. Joissakin versioissa voi olla suo‐ juksella varustetut nostokohdat.
Vedä suojus ulos sivusuuntaan.

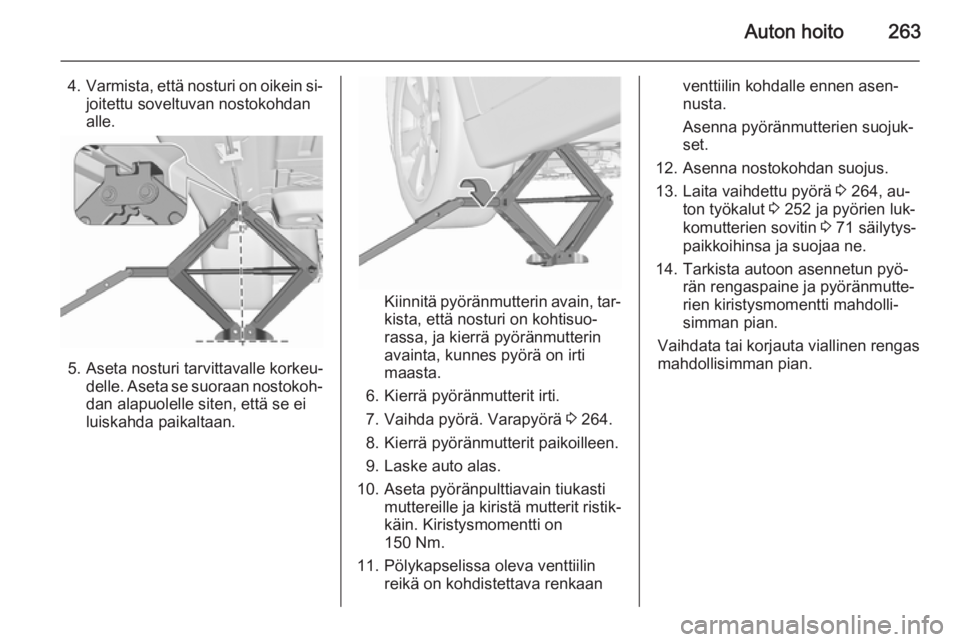

Auton hoito263
4.Varmista, että nosturi on oikein si‐
joitettu soveltuvan nostokohdan
alle.
5. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan nostokoh‐
dan alapuolelle siten, että se ei
luiskahda paikaltaan.
Kiinnitä pyöränmutterin avain, tar‐ kista, että nosturi on kohtisuo‐
rassa, ja kierrä pyöränmutterin
avainta, kunnes pyörä on irti
maasta.
6. Kierrä pyöränmutterit irti.
7. Vaihda pyörä. Varapyörä 3 264.
8. Kierrä pyöränmutterit paikoilleen. 9. Laske auto alas.
10. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristik‐käin. Kiristysmomentti on
150 Nm.
11. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
12. Asenna nostokohdan suojus. 13. Laita vaihdettu pyörä 3 264, au‐
ton työkalut 3 252 ja pyörien luk‐
komutterien sovitin 3 71 säilytys‐
paikkoihinsa ja suojaa ne.
14. Tarkista autoon asennetun pyö‐ rän rengaspaine ja pyöränmutte‐
rien kiristysmomentti mahdolli‐
simman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.

264Auton hoito
Nostoalustan nostokohdat
Nostoalustan taemman varren nosto‐kohta alustassa.
Nostoalustan etummaisen varren
nostokohta alustassa.
Varapyörä
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Jos asennetaan muista pyöristä poik‐ keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi, jolloin sitä koskevat vastaavat no‐
peusrajoitukset, vaikka tämä ei il‐
mene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan no‐
peusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.Huomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.
Varapyörä sijaitsee tavaratilassa lat‐
tian peitteen alla.
Irrottaminen: 1. Avaa lattian suojus.
2. Varapyörä on kiinnitetty siipimut‐ terilla. Käännä siipimutteria vas‐
tapäivään ja irrota varapyörä.
Varapyörän alla on laatikko, jossa
ovat auton työkalut.
3. Jos varapyörän syvennykseen ei laiteta pyörää pyöränvaihdon jäl‐
keen, kiinnitä työkalurasia kään‐
tämällä siipimutteria oikealle ja
sulje lattian peite.

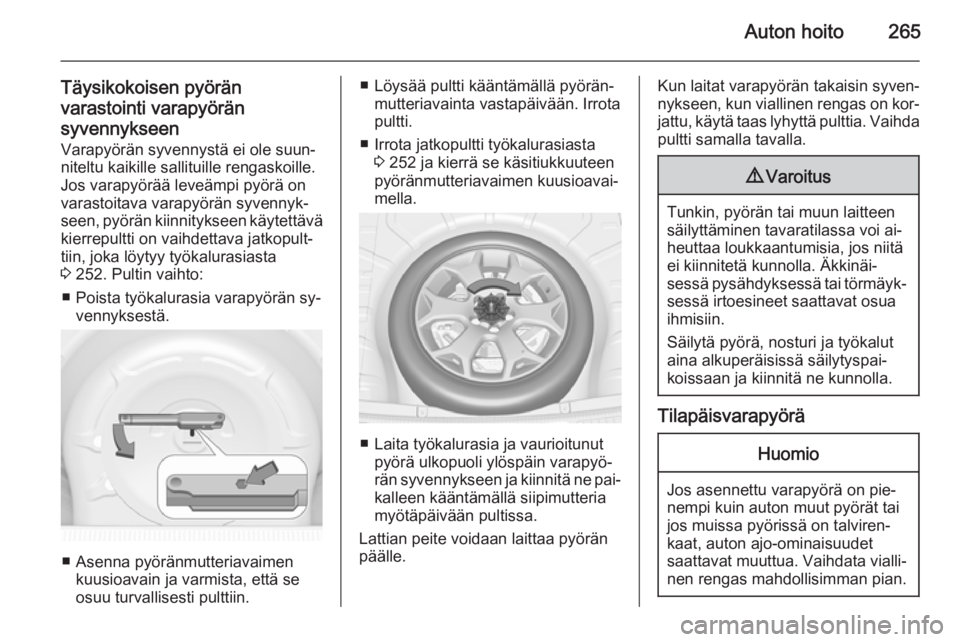

Auton hoito265
Täysikokoisen pyöränvarastointi varapyörän
syvennykseen
Varapyörän syvennystä ei ole suun‐
niteltu kaikille sallituille rengaskoille.
Jos varapyörää leveämpi pyörä on
varastoitava varapyörän syvennyk‐
seen, pyörän kiinnitykseen käytettävä kierrepultti on vaihdettava jatkopult‐
tiin, joka löytyy työkalurasiasta
3 252. Pultin vaihto:
■ Poista työkalurasia varapyörän sy‐ vennyksestä.
■ Asenna pyöränmutteriavaimen kuusioavain ja varmista, että se
osuu turvallisesti pulttiin.
■ Löysää pultti kääntämällä pyörän‐ mutteriavainta vastapäivään. Irrota
pultti.
■ Irrota jatkopultti työkalurasiasta 3 252 ja kierrä se käsitiukkuuteen
pyöränmutteriavaimen kuusioavai‐
mella.
■ Laita työkalurasia ja vaurioitunut pyörä ulkopuoli ylöspäin varapyö‐
rän syvennykseen ja kiinnitä ne pai‐
kalleen kääntämällä siipimutteria
myötäpäivään pultissa.
Lattian peite voidaan laittaa pyörän
päälle.
Kun laitat varapyörän takaisin syven‐
nykseen, kun viallinen rengas on kor‐ jattu, käytä taas lyhyttä pulttia. Vaihda
pultti samalla tavalla.9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi ai‐
heuttaa loukkaantumisia, jos niitä
ei kiinnitetä kunnolla. Äkkinäi‐
sessä pysähdyksessä tai törmäyk‐
sessä irtoesineet saattavat osua
ihmisiin.
Säilytä pyörä, nosturi ja työkalut aina alkuperäisissä säilytyspai‐
koissaan ja kiinnitä ne kunnolla.
Tilapäisvarapyörä
Huomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.

266Auton hoito
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee hinat‐ taessa toista autoa, asenna tilapäis‐
varapyörä eteen ja täysikokoinen
pyörä taakse.
Lumiketjut 3 258.
Pyörimissuunnan merkinnällä varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava seu‐
raava:
■ Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta vial‐
linen rengas mahdollisimman pian.

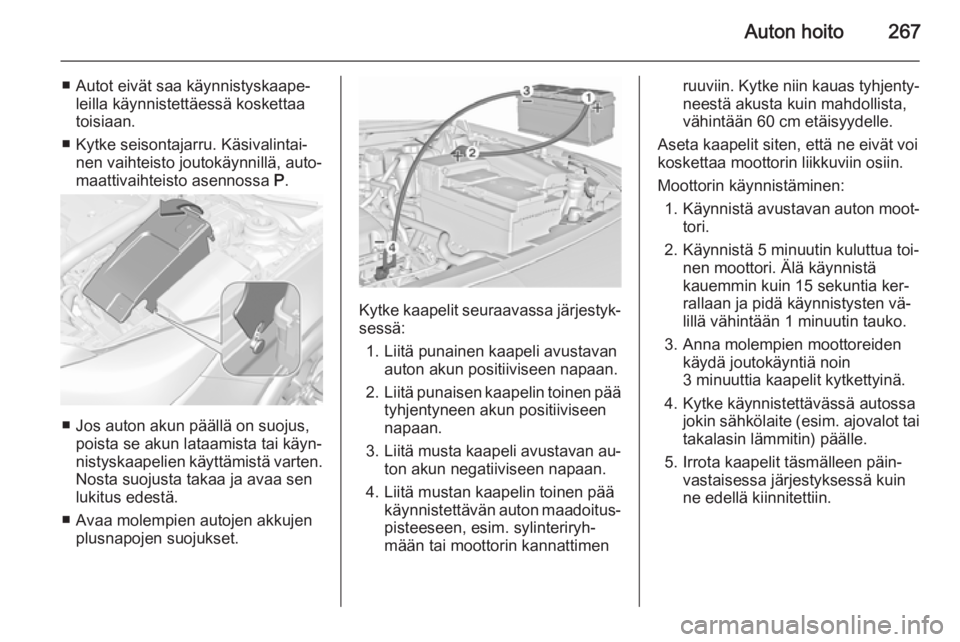

■ Aja erityisen varovasti kostealla säällä ja lumikelillä.Käynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava ää‐
rimmäistä varovaisuutta. Seuraa‐
vasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten
vammoja ja vaurioita tai kumman‐
kin auton sähkölaitteiden vioittu‐
minen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
■ Akun lähellä ei saa käsitellä avo‐ tulta tai kipinöitä.
■ Tyhjentynyt auton akku voi jäätyä jo
0 °C:n lämpötilassa. Jäätynyt akku
on sulatettava, ennen kuin käynnis‐ tyskaapelit kytketään.
■ Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐tusta.
■ Käytä apuakkua, jolla on sama jän‐
nite (12 V ). Sen kapasiteetti (Ah) ei
saa olla paljoa purkautuneen akun
kapasiteettia pienempi.
■ Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden
läpimitta on vähintään 16 mm 2
(die‐
selmoottoreissa 25 mm 2
).
■ Älä irrota tyhjentynyttä auton akkua
sähköjärjestelmästä.
■ Kytke pois tarpeettomat virranku‐ luttajat.
■ Älä kumarru akun päälle työn ai‐ kana.
■ Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.

Auton hoito267
■ Autot eivät saa käynnistyskaape‐leilla käynnistettäessä koskettaa
toisiaan.
■ Kytke seisontajarru. Käsivalintai‐ nen vaihteisto joutokäynnillä, auto‐
maattivaihteisto asennossa P.
■ Jos auton akun päällä on suojus,
poista se akun lataamista tai käyn‐
nistyskaapelien käyttämistä varten.
Nosta suojusta takaa ja avaa sen lukitus edestä.
■ Avaa molempien autojen akkujen plusnapojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.
3. Liitä musta kaapeli avustavan au‐
ton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Kytke niin kauas tyhjenty‐
neestä akusta kuin mahdollista,
vähintään 60 cm etäisyydelle.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä 5 minuutin kuluttua toi‐ nen moottori. Älä käynnistä
kauemmin kuin 15 sekuntia ker‐
rallaan ja pidä käynnistysten vä‐
lillä vähintään 1 minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.
4. Kytke käynnistettävässä autossa jokin sähkölaite ( esim. ajovalot tai
takalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.

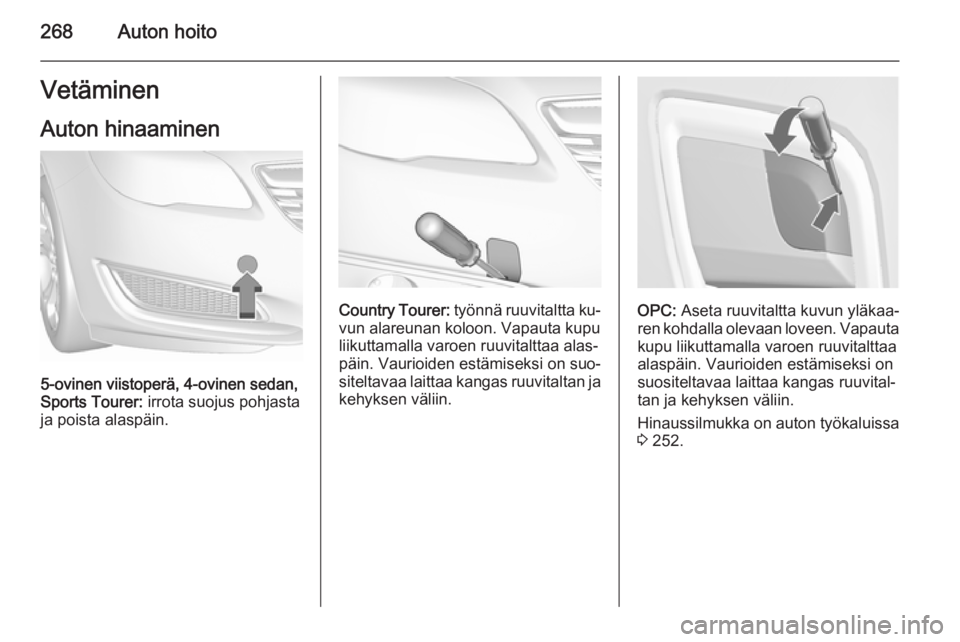

268Auton hoitoVetäminen
Auton hinaaminen
5-ovinen viistoperä, 4-ovinen sedan,
Sports Tourer: irrota suojus pohjasta
ja poista alaspäin.
Country Tourer: työnnä ruuvitaltta ku‐
vun alareunan koloon. Vapauta kupu
liikuttamalla varoen ruuvitalttaa alas‐
päin. Vaurioiden estämiseksi on suo‐
siteltavaa laittaa kangas ruuvitaltan ja
kehyksen väliin.OPC: Aseta ruuvitaltta kuvun yläkaa‐
ren kohdalla olevaan loveen. Vapauta kupu liikuttamalla varoen ruuvitalttaaalaspäin. Vaurioiden estämiseksi on
suositeltavaa laittaa kangas ruuvital‐
tan ja kehyksen väliin.
Hinaussilmukka on auton työkaluissa 3 252.
