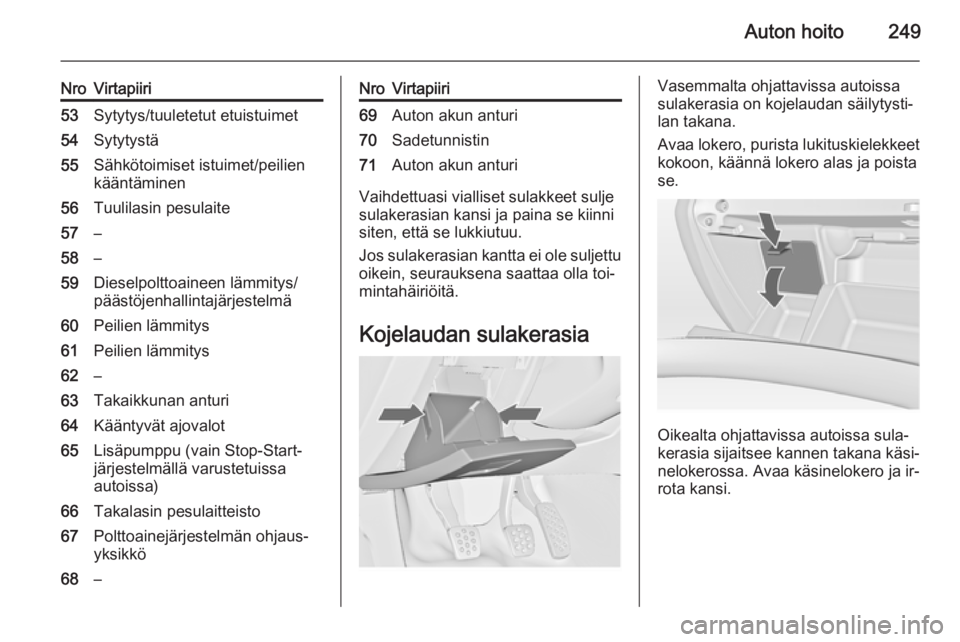

Auton hoito249
NroVirtapiiri53Sytytys/tuuletetut etuistuimet54Sytytystä55Sähkötoimiset istuimet/peilien
kääntäminen56Tuulilasin pesulaite57–58–59Dieselpolttoaineen lämmitys/
päästöjenhallintajärjestelmä60Peilien lämmitys61Peilien lämmitys62–63Takaikkunan anturi64Kääntyvät ajovalot65Lisäpumppu (vain Stop-Start-
järjestelmällä varustetuissa
autoissa)66Takalasin pesulaitteisto67Polttoainejärjestelmän ohjaus‐
yksikkö68–NroVirtapiiri69Auton akun anturi70Sadetunnistin71Auton akun anturi
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja paina se kiinni
siten, että se lukkiutuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja ir‐
rota kansi.

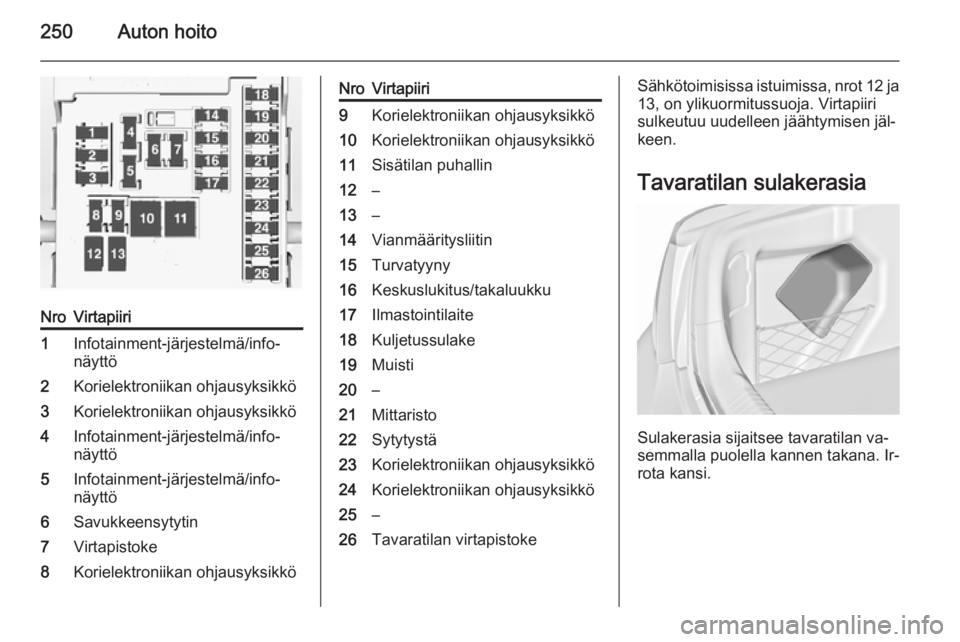

250Auton hoito
NroVirtapiiri1Infotainment-järjestelmä/info‐
näyttö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Infotainment-järjestelmä/info‐
näyttö5Infotainment-järjestelmä/info‐
näyttö6Savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyksikköNroVirtapiiri9Korielektroniikan ohjausyksikkö10Korielektroniikan ohjausyksikkö11Sisätilan puhallin12–13–14Vianmääritysliitin15Turvatyyny16Keskuslukitus/takaluukku17Ilmastointilaite18Kuljetussulake19Muisti20–21Mittaristo22Sytytystä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26Tavaratilan virtapistokeSähkötoimisissa istuimissa, nrot 12 ja 13, on ylikuormitussuoja. Virtapiiri
sulkeutuu uudelleen jäähtymisen jäl‐
keen.
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.

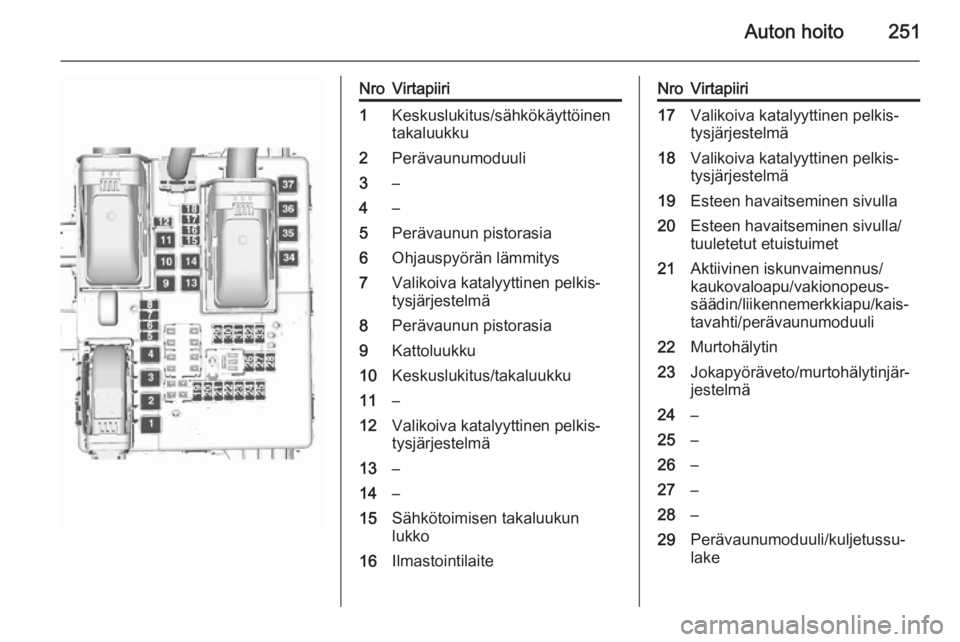

Auton hoito251
NroVirtapiiri1Keskuslukitus/sähkökäyttöinen
takaluukku2Perävaunumoduuli3–4–5Perävaunun pistorasia6Ohjauspyörän lämmitys7Valikoiva katalyyttinen pelkis‐
tysjärjestelmä8Perävaunun pistorasia9Kattoluukku10Keskuslukitus/takaluukku11–12Valikoiva katalyyttinen pelkis‐
tysjärjestelmä13–14–15Sähkötoimisen takaluukun
lukko16IlmastointilaiteNroVirtapiiri17Valikoiva katalyyttinen pelkis‐
tysjärjestelmä18Valikoiva katalyyttinen pelkis‐
tysjärjestelmä19Esteen havaitseminen sivulla20Esteen havaitseminen sivulla/
tuuletetut etuistuimet21Aktiivinen iskunvaimennus/
kaukovaloapu/vakionopeus‐
säädin/liikennemerkkiapu/kais‐
tavahti/perävaunumoduuli22Murtohälytin23Jokapyöräveto/murtohälytinjär‐
jestelmä24–25–26–27–28–29Perävaunumoduuli/kuljetussu‐
lake

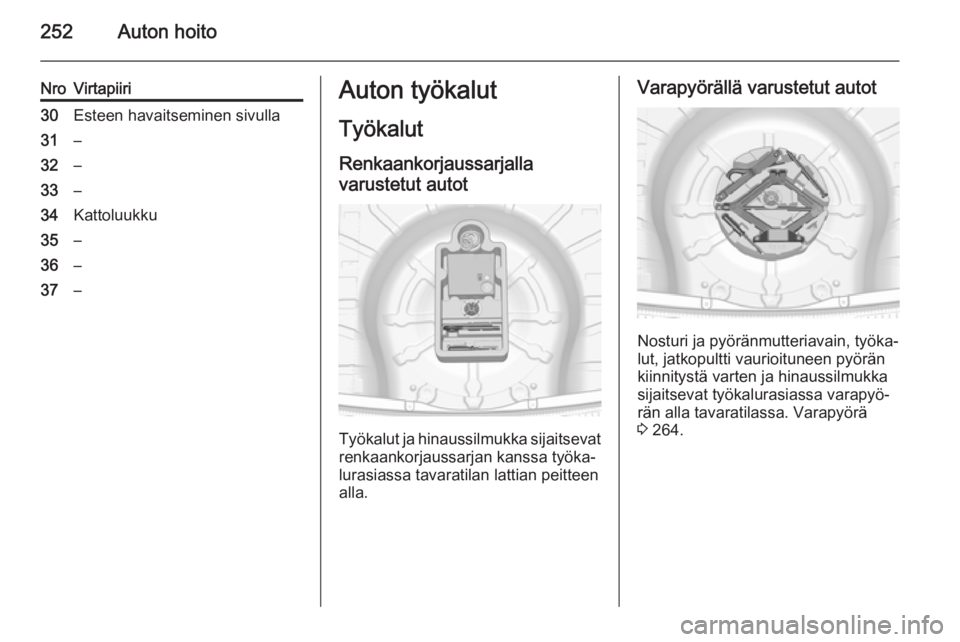

252Auton hoito
NroVirtapiiri30Esteen havaitseminen sivulla31–32–33–34Kattoluukku35–36–37–Auton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
renkaankorjaussarjan kanssa työka‐
lurasiassa tavaratilan lattian peitteen
alla.
Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 264.

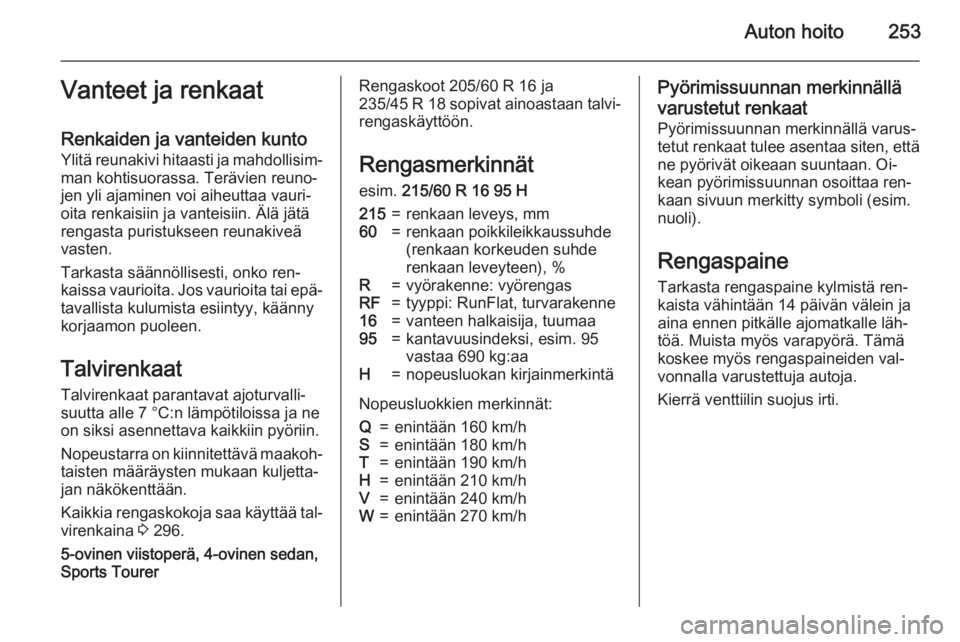

Auton hoito253Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää tal‐
virenkaina 3 296.
5-ovinen viistoperä, 4-ovinen sedan, Sports TourerRengaskoot 205/60 R 16 ja
235/45 R 18 sopivat ainoastaan talvi‐ rengaskäyttöön.
Rengasmerkinnät esim. 215/60 R 16 95 H215=renkaan leveys, mm60=renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R=vyörakenne: vyörengasRF=tyyppi: RunFlat, turvarakenne16=vanteen halkaisija, tuumaa95=kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/hPyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐ tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan. Oi‐
kean pyörimissuunnan osoittaa ren‐
kaan sivuun merkitty symboli (esim.
nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä ren‐kaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

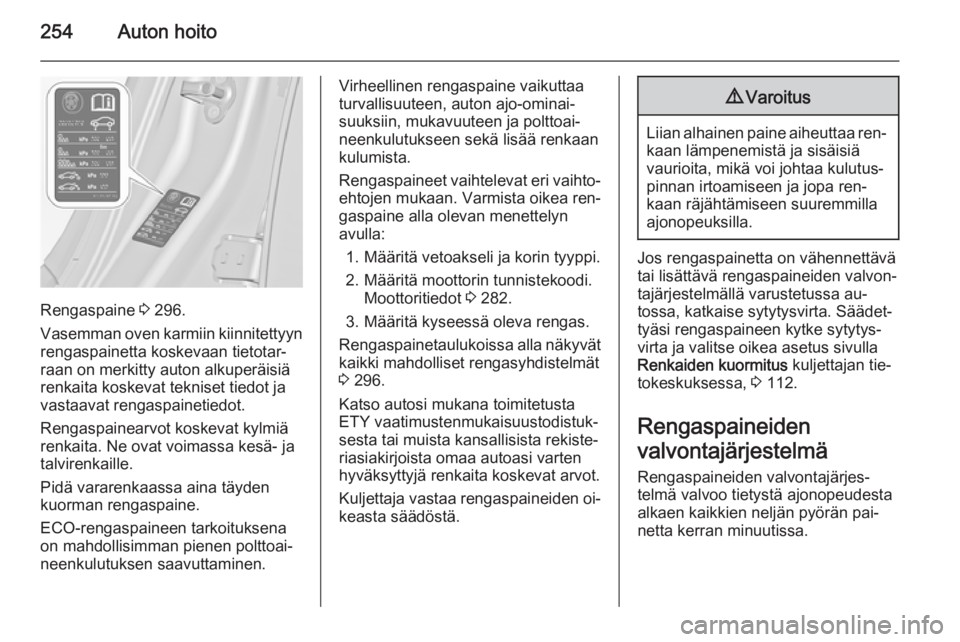

254Auton hoito
Rengaspaine 3 296.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 282.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 296.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse oikea asetus sivulla
Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa, 3 112.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän pai‐
netta kerran minuutissa.

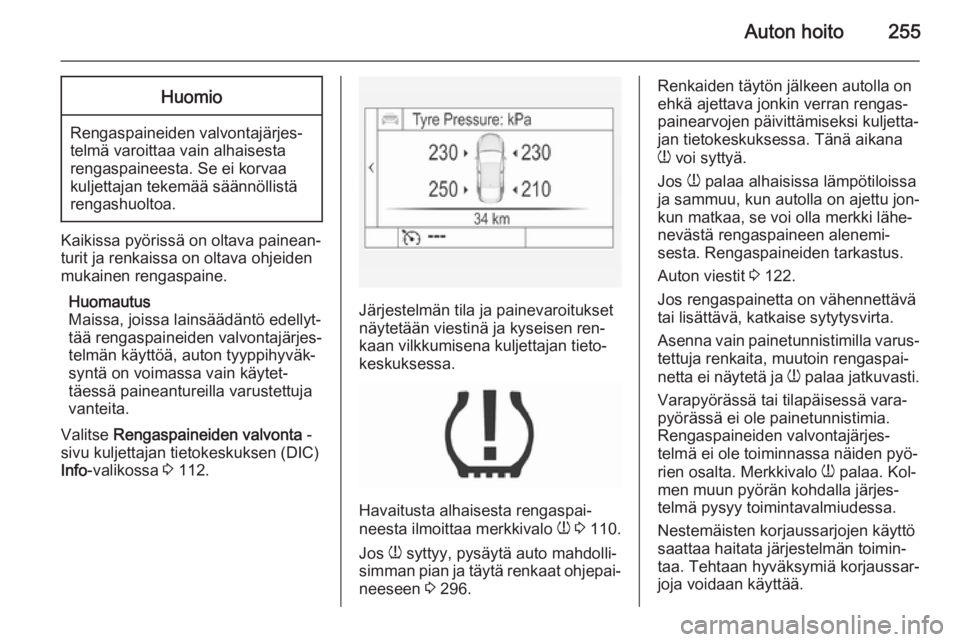

Auton hoito255Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Valitse Rengaspaineiden valvonta -
sivu kuljettajan tietokeskuksen (DIC) Info -valikossa 3 112.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 110.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 296.
Renkaiden täytön jälkeen autolla on
ehkä ajettava jonkin verran rengas‐
painearvojen päivittämiseksi kuljetta‐
jan tietokeskuksessa. Tänä aikana
w voi syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki lähe‐
nevästä rengaspaineen alenemi‐
sesta. Rengaspaineiden tarkastus.
Auton viestit 3 122.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden pyö‐
rien osalta. Merkkivalo w palaa. Kol‐
men muun pyörän kohdalla järjes‐
telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.

256Auton hoito
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Jos
tunnistin on kiinnitetty kierteillä,
vaihda venttiilin sisus ja tiivisteren‐
gas, pidikkeellä kiinnitetyssä tunnisti‐
messa vaihda koko venttiilinvarsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 296
ja valitse asianmukainen asetus
Renkaiden kuormitus -sivun valikosta
Asetukset DIC:ssä 3 112.
Valitse:
■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle.
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä.
■ Maksimi enimmäiskuormitusta var‐
ten.
Automaattinen oppimistoiminto
Pyörien vaihtamisen jälkeen auton on oltava paikallaan n. 20 minuuttia, en‐
nen kuin järjestelmä tekee uuden las‐
kutoimituksen. Seuraavaan uudellee‐ noppimiseen tarvitaan enintään
10 minuutin ajomatka vähintään
20 km/h ajonopeudella. Tässä ta‐
pauksessa kuljettajan tietokeskuk‐
seen saattaa ilmestyä $ tai esitetyt
painearvot voivat vaihtua.
Jos uudelleenoppimisen aikana esiin‐ tyy ongelmia, kuljettajan tietokeskuk‐
sessa näytetään varoitusviesti.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen rengaspaineen. Siksi rengaspaine on
tärkeää tarkistaa kylmistä renkaista.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä on suositeltavaa,
että saman akselin renkaiden kuviou‐
rien syvyys ei vaihtele yli 2 mm.

Auton hoito257
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja pyöräkoon
muuttaminen Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐
lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteilla varustetut autot: Jos
käytetään pyörien lukkomuttereita,
pölykapseleita ei saa asentaa.
Rengaskoon 245/35 R20 renkaissa
on erityismallinen pölykapseli. Irrota
kapseli irrotetusta pyörästä vapautta‐ malla varret ensin yksi kerrallaan.
Paina pölykapselia sitten takaapäin
sen keskeltä ja irrota se.
Asenna säätämällä pölykapselia en‐
sin siten, että kohdistusvarsi sopii sy‐
vennykseen.

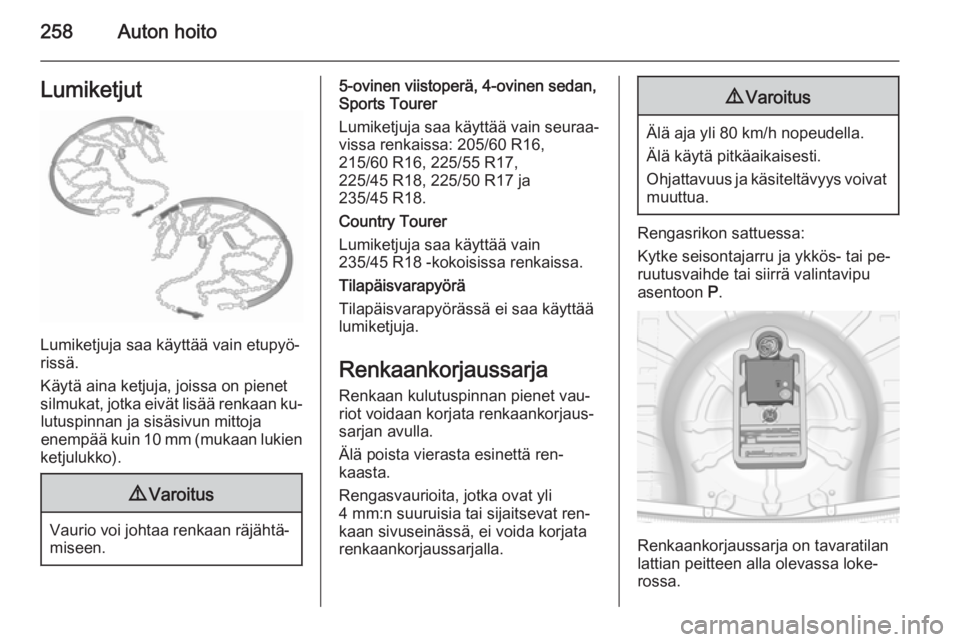

258Auton hoitoLumiketjut
Lumiketjuja saa käyttää vain etupyö‐
rissä.
Käytä aina ketjuja, joissa on pienet
silmukat, jotka eivät lisää renkaan ku‐ lutuspinnan ja sisäsivun mittoja
enempää kuin 10 mm (mukaan lukien
ketjulukko).
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
5-ovinen viistoperä, 4-ovinen sedan,
Sports Tourer
Lumiketjuja saa käyttää vain seuraa‐ vissa renkaissa: 205/60 R16,
215/60 R16, 225/55 R17,
225/45 R18, 225/50 R17 ja
235/45 R18.
Country Tourer
Lumiketjuja saa käyttää vain
235/45 R18 -kokoisissa renkaissa.
Tilapäisvarapyörä
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.
Renkaankorjaussarja Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata
renkaankorjaussarjalla.9 Varoitus
Älä aja yli 80 km/h nopeudella.
Älä käytä pitkäaikaisesti.
Ohjattavuus ja käsiteltävyys voivat muuttua.
Rengasrikon sattuessa:
Kytke seisontajarru ja ykkös- tai pe‐
ruutusvaihde tai siirrä valintavipu
asentoon P.
Renkaankorjaussarja on tavaratilan
lattian peitteen alla olevassa loke‐ rossa.
