OPEL INSIGNIA 2015.5 Sürücü El Kitabı (in Turkish)

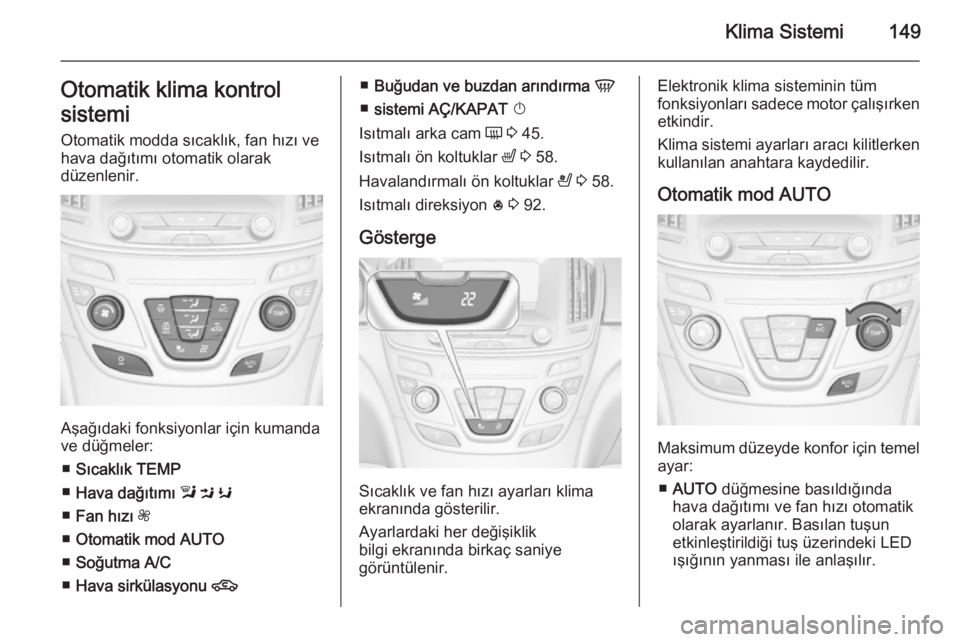

Klima Sistemi149Otomatik klima kontrol
sistemi
Otomatik modda sıcaklık, fan hızı ve
hava dağıtımı otomatik olarak
düzenlenir.
Aşağıdaki fonksiyonlar için kumanda
ve düğmeler:
■ Sıcaklık TEMP
■ Hava dağıtımı l M K
■ Fan hızı Z
■ Otomatik mod AUTO
■ Soğutma A/C
■ Hava sirkülasyonu 4
■
Buğudan ve buzdan arındırma V
■ sistemi AÇ/KAPAT X
Isıtmalı arka cam Ü 3 45.
Isıtmalı ön koltuklar ß 3 58.
Havalandırmalı ön koltuklar A 3 58.
Isıtmalı direksiyon * 3 92.
Gösterge
Sıcaklık ve fan hızı ayarları klima
ekranında gösterilir.
Ayarlardaki her değişiklik
bilgi ekranında birkaç saniye
görüntülenir.
Elektronik klima sisteminin tüm
fonksiyonları sadece motor çalışırken
etkindir.
Klima sistemi ayarları aracı kilitlerken kullanılan anahtara kaydedilir.
Otomatik mod AUTO
Maksimum düzeyde konfor için temelayar:
■ AUTO düğmesine basıldığında
hava dağıtımı ve fan hızı otomatik
olarak ayarlanır. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.

150Klima Sistemi

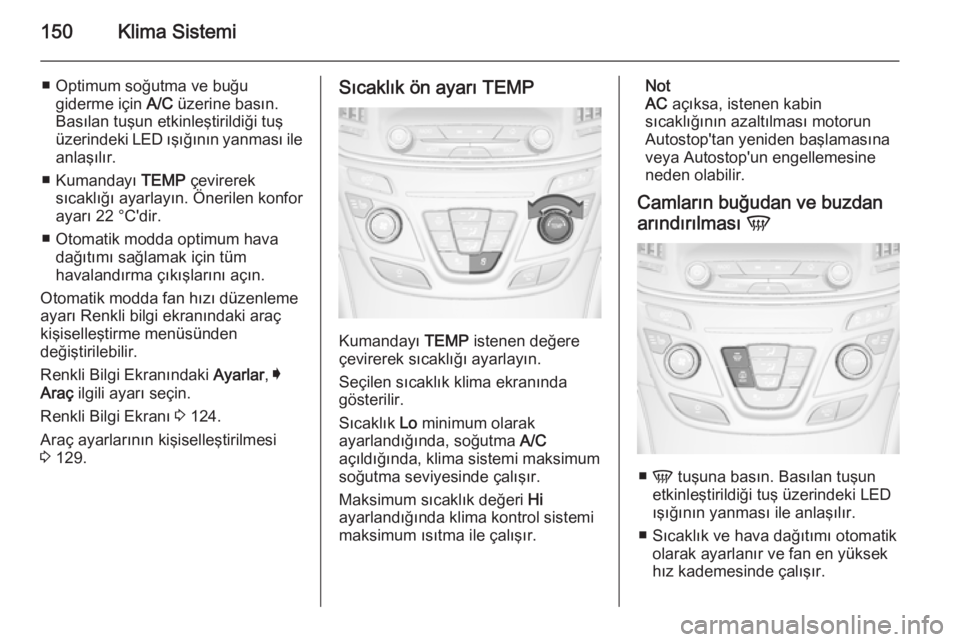

■ Optimum soğutma ve buğugiderme için A/C üzerine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
■ Kumandayı TEMP çevirerek
sıcaklığı ayarlayın. Önerilen konfor
ayarı 22 °C'dir.
■ Otomatik modda optimum hava dağıtımı sağlamak için tüm
havalandırma çıkışlarını açın.
Otomatik modda fan hızı düzenleme
ayarı Renkli bilgi ekranındaki araç
kişiselleştirme menüsünden
değiştirilebilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi 3 129.Sıcaklık ön ayarı TEMP
Kumandayı TEMP istenen değere
çevirerek sıcaklığı ayarlayın.
Seçilen sıcaklık klima ekranında
gösterilir.
Sıcaklık Lo minimum olarak
ayarlandığında, soğutma A/C
açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.
Maksimum sıcaklık değeri Hi
ayarlandığında klima kontrol sistemi
maksimum ısıtma ile çalışır.
Not
AC açıksa, istenen kabin
sıcaklığının azaltılması motorun Autostop'tan yeniden başlamasına
veya Autostop'un engellemesine
neden olabilir.
Camların buğudan ve buzdan
arındırılması V
■
V tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek
hız kademesinde çalışır.

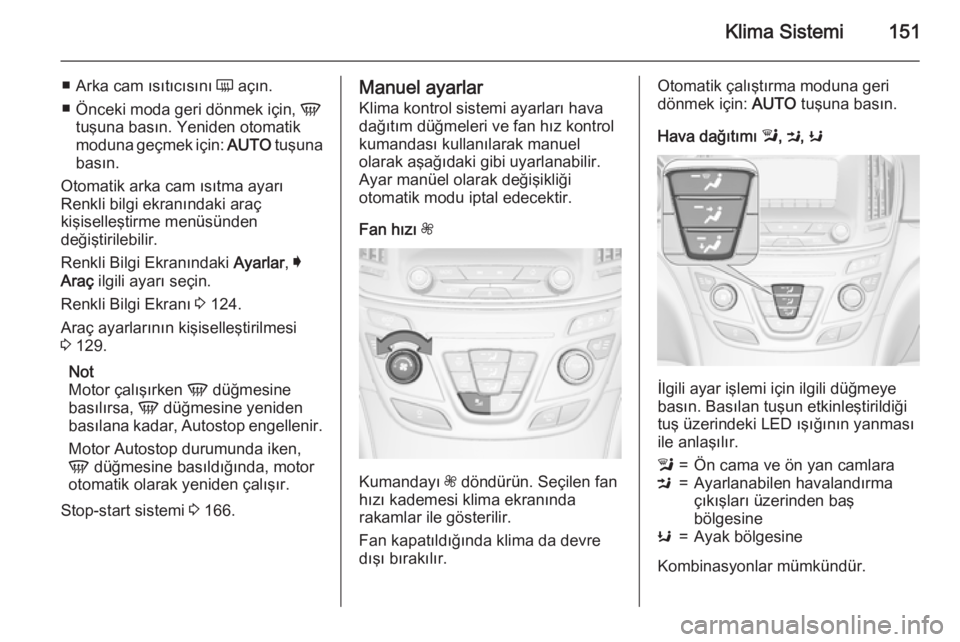

Klima Sistemi151
■Arka cam ısıtıcısını Ü açın.
■ Önceki moda geri dönmek için, V
tuşuna basın. Yeniden otomatik
moduna geçmek için: AUTO tuşuna
basın.
Otomatik arka cam ısıtma ayarı
Renkli bilgi ekranındaki araç
kişiselleştirme menüsünden
değiştirilebilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi
3 129.
Not
Motor çalışırken V düğmesine
basılırsa, V düğmesine yeniden
basılana kadar, Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 166.Manuel ayarlar
Klima kontrol sistemi ayarları hava
dağıtım düğmeleri ve fan hız kontrol
kumandası kullanılarak manuel
olarak aşağıdaki gibi uyarlanabilir.
Ayar manüel olarak değişikliği
otomatik modu iptal edecektir.
Fan hızı Z
Kumandayı Z döndürün. Seçilen fan
hızı kademesi klima ekranında
rakamlar ile gösterilir.
Fan kapatıldığında klima da devre
dışı bırakılır.
Otomatik çalıştırma moduna geri
dönmek için: AUTO tuşuna basın.
Hava dağıtımı l, M , K
İlgili ayar işlemi için ilgili düğmeye
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.
l=Ön cama ve ön yan camlaraM=Ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesineK=Ayak bölgesine
Kombinasyonlar mümkündür.

152Klima Sistemi
Otomatik hava dağıtımına geri
dönmek için: AUTO tuşuna basın.

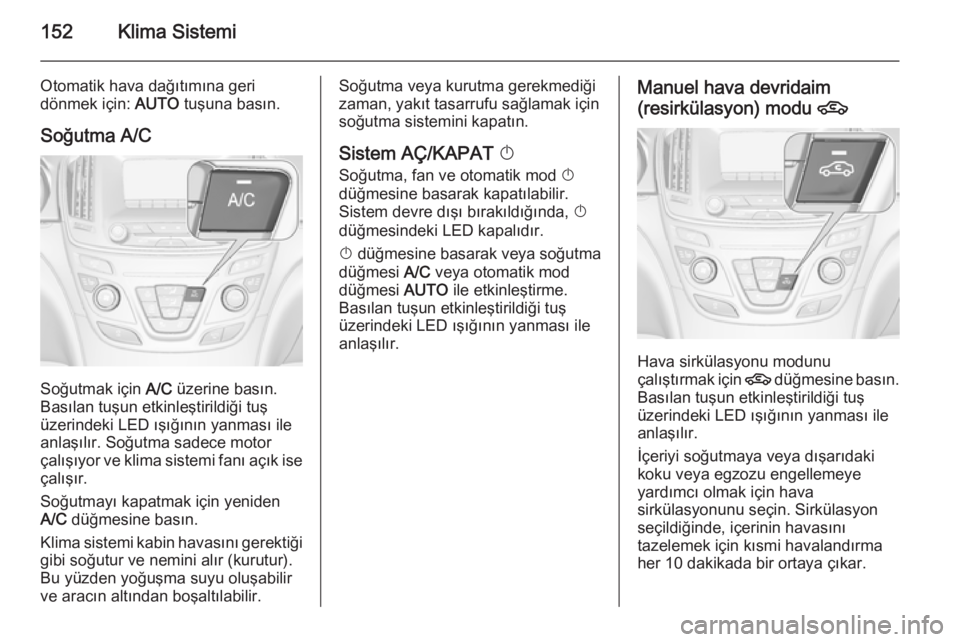

Soğutma A/C
Soğutmak için A/C üzerine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile anlaşılır. Soğutma sadece motor
çalışıyor ve klima sistemi fanı açık ise
çalışır.
Soğutmayı kapatmak için yeniden
A/C düğmesine basın.
Klima sistemi kabin havasını gerektiği gibi soğutur ve nemini alır (kurutur).
Bu yüzden yoğuşma suyu oluşabilir
ve aracın altından boşaltılabilir.
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için soğutma sistemini kapatın.
Sistem AÇ/KAPAT X
Soğutma, fan ve otomatik mod X
düğmesine basarak kapatılabilir.
Sistem devre dışı bırakıldığında, X
düğmesindeki LED kapalıdır.
X düğmesine basarak veya soğutma
düğmesi A/C veya otomatik mod
düğmesi AUTO ile etkinleştirme.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.Manuel hava devridaim
(resirkülasyon) modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
İçeriyi soğutmaya veya dışarıdaki
koku veya egzozu engellemeye
yardımcı olmak için hava
sirkülasyonunu seçin. Sirkülasyon
seçildiğinde, içerinin havasını
tazelemek için kısmi havalandırma
her 10 dakikada bir ortaya çıkar.

Klima Sistemi153

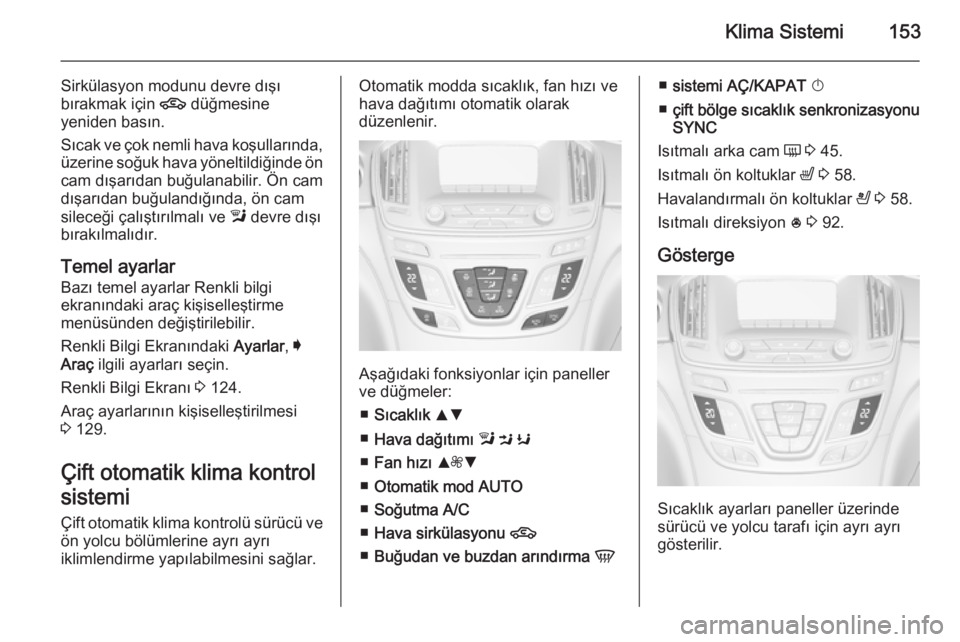

Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dışarıdan buğulandığında, ön cam
sileceği çalıştırılmalı ve l devre dışı
bırakılmalıdır.
Temel ayarlar Bazı temel ayarlar Renkli bilgi
ekranındaki araç kişiselleştirme
menüsünden değiştirilebilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarları seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi 3 129.
Çift otomatik klima kontrol
sistemi
Çift otomatik klima kontrolü sürücü ve
ön yolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.Otomatik modda sıcaklık, fan hızı ve
hava dağıtımı otomatik olarak
düzenlenir.
Aşağıdaki fonksiyonlar için paneller
ve düğmeler:
■ Sıcaklık RS
■ Hava dağıtımı l M K
■ Fan hızı R ZS
■ Otomatik mod AUTO
■ Soğutma A/C
■ Hava sirkülasyonu 4
■ Buğudan ve buzdan arındırma V
■ sistemi AÇ/KAPAT X
■ çift bölge sıcaklık senkronizasyonu
SYNC
Isıtmalı arka cam Ü 3 45.
Isıtmalı ön koltuklar ß 3 58.
Havalandırmalı ön koltuklar A 3 58.
Isıtmalı direksiyon * 3 92.
Gösterge
Sıcaklık ayarları paneller üzerinde
sürücü ve yolcu tarafı için ayrı ayrı
gösterilir.

154Klima Sistemi

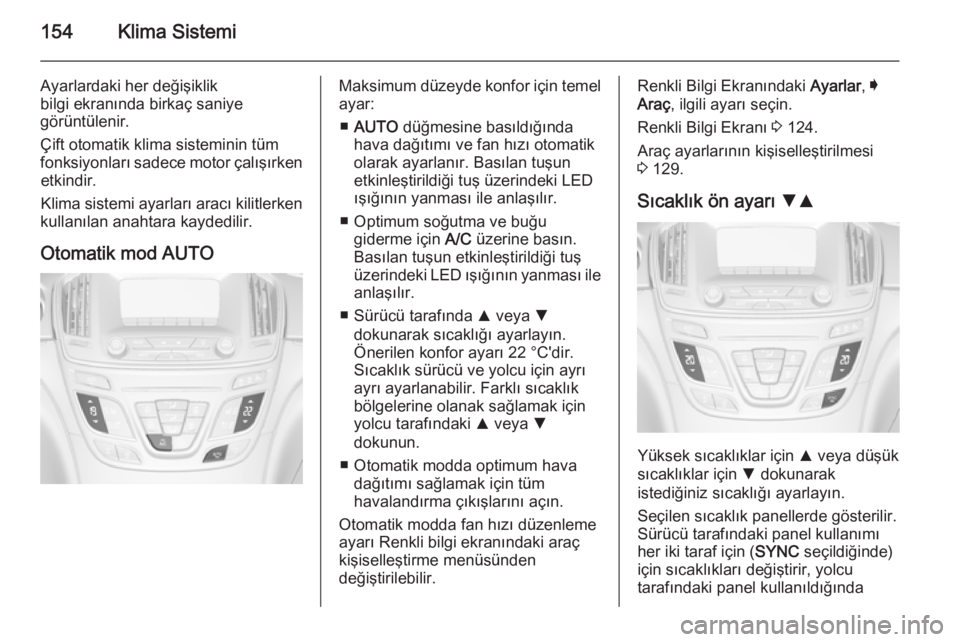

Ayarlardaki her değişiklik
bilgi ekranında birkaç saniye
görüntülenir.
Çift otomatik klima sisteminin tüm
fonksiyonları sadece motor çalışırken etkindir.
Klima sistemi ayarları aracı kilitlerken
kullanılan anahtara kaydedilir.
Otomatik mod AUTOMaksimum düzeyde konfor için temelayar:
■ AUTO düğmesine basıldığında
hava dağıtımı ve fan hızı otomatik
olarak ayarlanır. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED ışığının yanması ile anlaşılır.
■ Optimum soğutma ve buğu giderme için A/C üzerine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sürücü tarafında R veya S
dokunarak sıcaklığı ayarlayın.
Önerilen konfor ayarı 22 °C'dir.
Sıcaklık sürücü ve yolcu için ayrı
ayrı ayarlanabilir. Farklı sıcaklık
bölgelerine olanak sağlamak için
yolcu tarafındaki R veya S
dokunun.
■ Otomatik modda optimum hava dağıtımı sağlamak için tüm
havalandırma çıkışlarını açın.
Otomatik modda fan hızı düzenleme
ayarı Renkli bilgi ekranındaki araç
kişiselleştirme menüsünden
değiştirilebilir.Renkli Bilgi Ekranındaki Ayarlar, I
Araç , ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi
3 129.
Sıcaklık ön ayarı SR
Yüksek sıcaklıklar için
R veya düşük
sıcaklıklar için S dokunarak
istediğiniz sıcaklığı ayarlayın.
Seçilen sıcaklık panellerde gösterilir.
Sürücü tarafındaki panel kullanımı
her iki taraf için ( SYNC seçildiğinde)
için sıcaklıkları değiştirir, yolcu
tarafındaki panel kullanıldığında

Klima Sistemi155

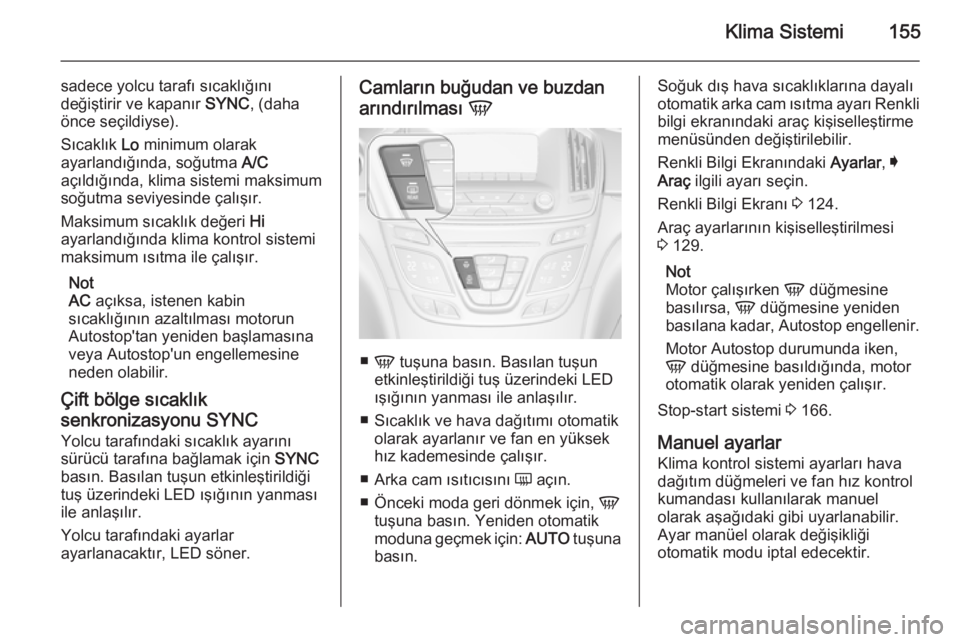

sadece yolcu tarafı sıcaklığını
değiştirir ve kapanır SYNC, (daha
önce seçildiyse).
Sıcaklık Lo minimum olarak
ayarlandığında, soğutma A/C
açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.
Maksimum sıcaklık değeri Hi
ayarlandığında klima kontrol sistemi
maksimum ısıtma ile çalışır.
Not
AC açıksa, istenen kabin
sıcaklığının azaltılması motorun Autostop'tan yeniden başlamasına
veya Autostop'un engellemesine
neden olabilir.
Çift bölge sıcaklık
senkronizasyonu SYNC
Yolcu tarafındaki sıcaklık ayarını
sürücü tarafına bağlamak için SYNC
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.
Yolcu tarafındaki ayarlar
ayarlanacaktır, LED söner.Camların buğudan ve buzdan
arındırılması V
■
V tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek
hız kademesinde çalışır.
■ Arka cam ısıtıcısını Ü açın.
■ Önceki moda geri dönmek için, V
tuşuna basın. Yeniden otomatik
moduna geçmek için: AUTO tuşuna
basın.
Soğuk dış hava sıcaklıklarına dayalı
otomatik arka cam ısıtma ayarı Renkli bilgi ekranındaki araç kişiselleştirme
menüsünden değiştirilebilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi
3 129.
Not
Motor çalışırken V düğmesine
basılırsa, V düğmesine yeniden
basılana kadar, Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 166.
Manuel ayarlar Klima kontrol sistemi ayarları hava
dağıtım düğmeleri ve fan hız kontrol
kumandası kullanılarak manuel
olarak aşağıdaki gibi uyarlanabilir.
Ayar manüel olarak değişikliği
otomatik modu iptal edecektir.

156Klima Sistemi

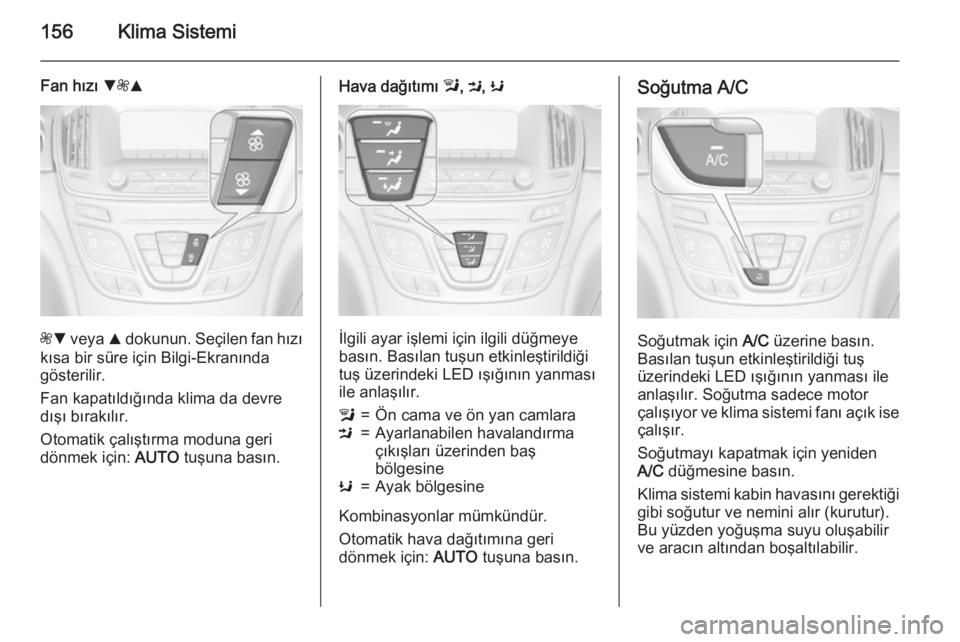

Fan hızı SZR
ZS veya R dokunun. Seçilen fan hızı
kısa bir süre için Bilgi-Ekranında
gösterilir.
Fan kapatıldığında klima da devre
dışı bırakılır.
Otomatik çalıştırma moduna geri
dönmek için: AUTO tuşuna basın.
Hava dağıtımı l, M , K
İlgili ayar işlemi için ilgili düğmeye
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.
l=Ön cama ve ön yan camlaraM=Ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesineK=Ayak bölgesine
Kombinasyonlar mümkündür.
Otomatik hava dağıtımına geri
dönmek için: AUTO tuşuna basın.
Soğutma A/C
Soğutmak için A/C üzerine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile anlaşılır. Soğutma sadece motor
çalışıyor ve klima sistemi fanı açık ise
çalışır.
Soğutmayı kapatmak için yeniden
A/C düğmesine basın.
Klima sistemi kabin havasını gerektiği gibi soğutur ve nemini alır (kurutur).
Bu yüzden yoğuşma suyu oluşabilir
ve aracın altından boşaltılabilir.

Klima Sistemi157
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın.
Sistem AÇ/KAPAT X
Soğutma, fan ve otomatik mod X
düğmesine basarak kapatılabilir.
Sistem devre dışı bırakıldığında, X
düğmesindeki LED kapalıdır.
X düğmesine basarak veya soğutma
düğmesi A/C veya otomatik mod
düğmesi AUTO ile etkinleştirme.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile anlaşılır.Manuel hava devridaim
(resirkülasyon) modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
İçeriyi soğutmaya veya dışarıdaki
koku veya egzozu engellemeye
yardımcı olmak için hava
sirkülasyonunu seçin. Sirkülasyon
seçildiğinde, içerinin havasını
tazelemek için kısmi havalandırma
her 10 dakikada bir ortaya çıkar.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dışarıdan buğulandığında, ön cam
sileceği çalıştırılmalı ve l devre dışı
bırakılmalıdır.
Otomatik hava sirkülasyonu
İçerdeki havanın nem çok yüksek ise
nem sensörü otomatik olarak dış
hava konumuna geçer.
Temel ayarlar Bazı temel ayarlar Renkli bilgi
ekranındaki araç kişiselleştirme
menüsünden değiştirilebilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarları seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi 3 129.

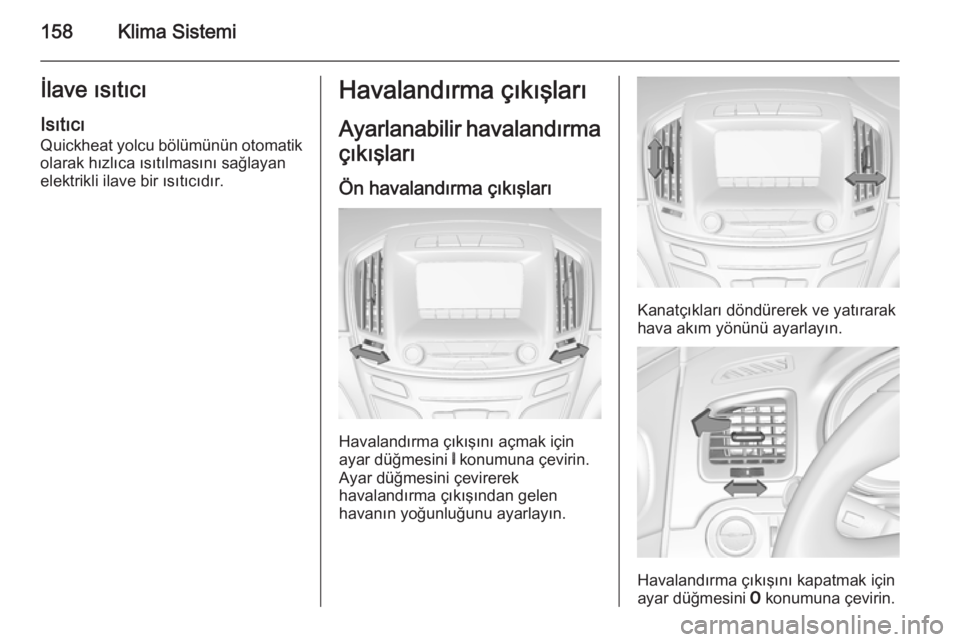

158Klima Sistemiİlave ısıtıcı
Isıtıcı Quickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.Havalandırma çıkışları
Ayarlanabilir havalandırma
çıkışları
Ön havalandırma çıkışları
Havalandırma çıkışını açmak için
ayar düğmesini B konumuna çevirin.
Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için
ayar düğmesini 7 konumuna çevirin.
