Sürüş ve kullanım211
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Araç şerit değiştirme uyarısı 3 212 ile
donatılmışsa, aynalarda F
sembolü görüntülenir.Sistem araç ayarlarının
kişiselleştirilmesinde etkinleştirilebilir
veya devre dışı bırakılabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi 3 129.
Sistemin devre dışı kalması Sürücü
Bilgi Sisteminde (DIC) bir mesaj ile
belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3,5 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Arıza
Normal şartlar altında ara sıra
kaçırılmış alarmlar olabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 282.

212Sürüş ve kullanım
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, DIC içinde bir mesaj
görüntülenir. Bir servise başvurun.
Şerit değiştirme uyarısı Yan kör nokta alarmına ek olarak
3 210, şerit değiştirme uyarısı
aracınızın yanındaki paralel şerit
üzerinde arkadan yaklaşan araçları
fark eder.
Araç şerit değiştirme uyarısı ile
donatılmış ise, yan kör nokta alarmı
her zaman dahildir.
Arkadan hızla yaklaşan araçları
algıladığında, sistem her bir yan
aynada görsel olarak uyarır.
Radar mesafe sensörleri arka
tamponda yer almaktadır.9 Uyarı
Şerit değiştirme uyarısı sürücü
görüşünün yerini tutmaz.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Sistem, arkasından yaklaşan ve çokdaha hızlı sürülen bir araç
algıladığında, ilgili yan aynada sarı
uyarı lambası F yanar. Sürücü
dönüş sinyalini etkinleştirdiğinde,
şerit değiştirilmemesi için bir uyarı
olarak kehribar rengi F uyarı
simgesi yanıp sönmeye başlar.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.

Sürüş ve kullanım213
Algılama bölgeleri
Sistem sensörleri aracın her iki
yanına paralel yaklaşık 3,5 metrelik
bölgeyi, kör bölge alarmı tarafında
arkaya doğru yakl. 3 metre ve (A) ve
yak. 70 metre şerit değiştirme
uyarısının arkasına doğru (B) paralel
şeritler üzerinde bir bölgeyi kapsar.
Bölgeler her yan aynada başlar. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Devre dışı bırakılması
Şerit değiştirme uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi
3 129.
Araç römork çekiyorsa sistem devre
dışı kalır.
Sistemin devre dışı kalması Sürücü
Bilgi Sisteminde (DIC) bir mesaj ile
belirtilir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. En iyi
performans için, en kısa zamanda
yol kenarındaki nesneler örneğin
korkuluklar ve belli mesafeli engeller
bulunan düz bir otoyolda kullanın.Arıza
Normal şartlar altında veya keskin
virajlarda ara sıra kaçırılmış alarmlar
olabilir. Aksi halde sistem korkuluklar,
işaretler, ağaçlar, çalılar veya diğer
hareketsiz nesneler nedeniyle
yanabilir. Bu normal çalışma biçimidir
ve sistem servis gerektirmez.
Şerit ihlali, arka tamponun sağ veya
sol köşesi çamur, pislik, kar, buz veya sulu kar ile kaplandığında
çalışmayabilir. Temizleme talimatları
3 282.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, DIC içinde bir mesaj
görüntülenir. Bir servise başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.

Sürüş ve kullanım215
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
İşlev Renkli bilgi ekranındaki araç
kişiselleştirme menüsünden devre
dışı bırakılabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi 3 129.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi
3 129.
Arıza
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ Ortam karanlık ise.
■ Güneş veya far ışıkları doğrudan kamera merceğine parlamaktadır.
■ Kamera merceği buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir bezle
silin.
■ Arka kapak tam olarak kapanmadığında.
■ Araç bir römork çekerken.
■ Araç arkadan kazaya uğradığında.
■ Çok aşırı sıcaklık değişimlerinde.
Arka çapraz trafik uyarısı
Arka görüş kamerasına ek olarak
3 213, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Renkli bilgi
ekranında trafiğin yönünü gösteren

216Sürüş ve kullanım
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.
Radar mesafe sensörleri arka
tamponun yan tarafında yer
almaktadır.
9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraz trafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.
Algılama bölgeleri
Sistem sensörleri aracın arkasındaki
sol veya sağ tarafta yaklaşık
20 metre bir bölgeyi kapsar.
Devre dışı bırakılması
Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle
kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte
devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi 3 129.

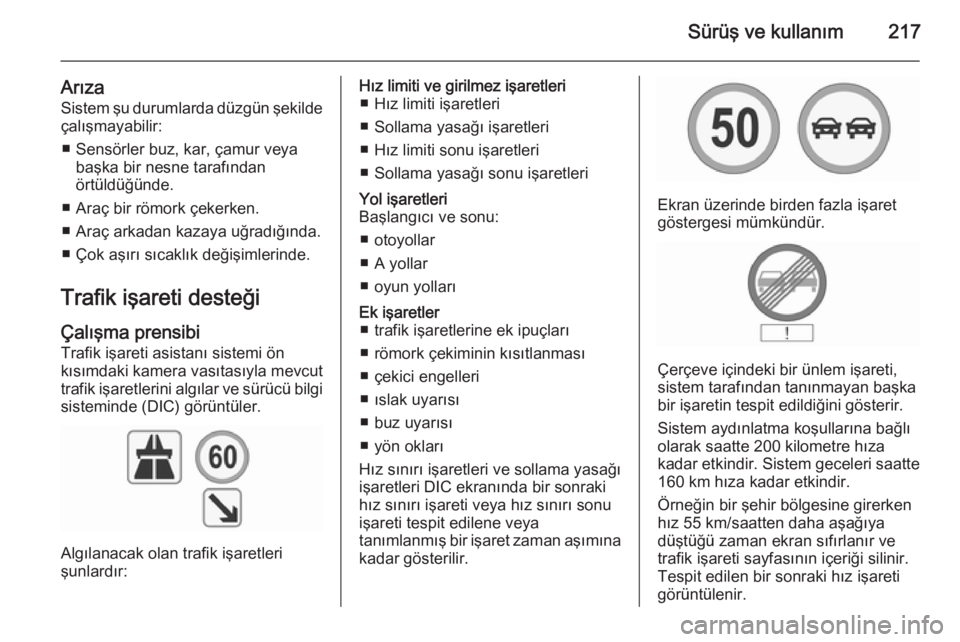

Sürüş ve kullanım217
Arıza
Sistem şu durumlarda düzgün şekilde çalışmayabilir:
■ Sensörler buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde.
■ Araç bir römork çekerken.
■ Araç arkadan kazaya uğradığında.
■ Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği
Çalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut
trafik işaretlerini algılar ve sürücü bilgi sisteminde (DIC) görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Hız limiti ve girilmez işaretleri ■ Hız limiti işaretleri
■ Sollama yasağı işaretleri
■ Hız limiti sonu işaretleri
■ Sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
■ otoyollar
■ A yollar
■ oyun yollarıEk işaretler ■ trafik işaretlerine ek ipuçları
■ römork çekiminin kısıtlanması
■ çekici engelleri
■ ıslak uyarısı
■ buz uyarısı
■ yön okları
Hız sınırı işaretleri ve sollama yasağı işaretleri DIC ekranında bir sonraki
hız sınırı işareti veya hız sınırı sonu
işareti tespit edilene veya
tanımlanmış bir işaret zaman aşımına kadar gösterilir.
Ekran üzerinde birden fazla işaret
göstergesi mümkündür.
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan başka
bir işaretin tespit edildiğini gösterir.
Sistem aydınlatma koşullarına bağlı
olarak saatte 200 kilometre hıza
kadar etkindir. Sistem geceleri saatte 160 km hıza kadar etkindir.
Örneğin bir şehir bölgesine girerken hız 55 km/saatten daha aşağıya
düştüğü zaman ekran sıfırlanır ve
trafik işareti sayfasının içeriği silinir.
Tespit edilen bir sonraki hız işareti
görüntülenir.

Araç bakımı257Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak/şanzıman kontrol
modülü/motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu/ateşleme
sistemi9Yakıt enjeksiyonu/ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceği

258Araç bakımı
No.Akım devresi16Vakum pompası/Kütle hava
akış ölçer/Yakıtta su var
sensörü/DC trafosu17–18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltukNo.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)35Infotainment Sistemi36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü/DC trafosu (sadece
dur-kalk sistemli araçlarda)44Far yıkama sistemi45Radyatör fanı46Terminal 87/Ana röleNo.Akım devresi47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme,Havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar/Ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma/Emisyon
kontrol sistemi60Ayna ısıtıcısı61Ayna ısıtıcısı

Araç bakımı259
No.Akım devresi62–63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.

Araç bakımı265Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Lastik basıncı izleme Sürücü bilgi
sistemindeki (DIC) Bilgi Menüsü
altındaki sayfayı seçin 3 117
Sistem durumu ve basınç uyarıları
DIC'de bir mesajı eşliğinde ilgili
lastiğin ekranda yanıp sönmesi ile
gösterilir.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 114.
Eğer
w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 308.
Lastik şişirildikten sonra, DIC'deki
lastik hava basıncı değerlerinin
güncelleştirilmesi gerekir. Bu süre
içinde w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu bir
düşük lastik basıncı durumu
göstergesi olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 126.
Lastik hava basıncı arttırılması veya
azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepneda basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
